Как выбрать сечение для акустического кабеля?

Как выбрать сечение акустического кабеля? Какой длины лучше брать провод для подключения акустики? Толщина акустического провода.
Как рассчитать акустический кабель правильно

Немного теории: как устроен звук

Задача звуковоспроизводящего устройства – преобразование сигналов. Это может быть как «конвертация» аналоговой информации в цифровую, так и наоборот. Либо же преобразование механической волны в электрический ток, как это происходит при воспроизведении с виниловых носителей.

Аудиосистема в приближённом виде состоит из четырёх функциональных узлов:

  1. Объект воспроизведения плюс звукосниматель. Это может быть цифровой поток при загрузке музыки из интернета, виниловая грампластинка с записанными дорожками, пластиковый компакт-диск с такими же дорожками, только большего разрешения, аудиокассета с намагниченными участками и так далее;

  2. Преобразователь для превращения одного вида энергии в другой. Он конвертирует цифровой сигнал в электроток, поступающий на динамики; он превращает колебания иглы винилового проигрывателя в электроток, идущий к динамикам… Обратные ситуации тоже встречаются – когда требуется превратить электроток во что-то другое. Например, при записи с микрофона;

  3. Усилитель. Ток, который поступает с преобразователя, крайне незначителен. По сути, его сила измеряется в микроамперах. «Раскачать» динамики на 35 Вт он не сможет. Усилитель предназначен для повышения силы тока;

  4. Динамики. На них приходит уже сигнал повышенной мощности. Он вызывает колебания магнита, прикреплённого к перепонке. И она, в свою очередь, вибрирует и толкает воздух, рождая звук.

Каждый их этих функциональных элементов системы воспроизведения музыки связан с другим проводами. И если на кабели между звукоснимателем, преобразователем и усилителем можно в принципе не обращать внимания – они слишком уж короткие – то длинные провода к динамикам уже становятся объектом пристального интереса.

Как известно из школьного курса физики, чем выше длина проводника – тем выше его полное сопротивление. Из-за этого явления часть сигнала просто «не доходит» до приёмника, теряясь в толще кабеля. Например, Ethernet-провода, использующиеся при прокладывании локальных вычислительных сетей, могут иметь длину без усиления до 90 метров. А кабели HDMI начинают терять сигнал уже через 20-30 метров.

При установке акустической системы приходится использовать провода большой длины. Мало того, что сама колонка может находиться на значительном расстоянии от усилителя, так ещё и кабели надо проложить так, чтобы он не мешал под ногами. И, как следствие, длина проводника постоянно увеличивается.

Обычные провода в принципе имеют сравнительно большое сопротивление. У тонких вариантов оно и вовсе достигает нескольких ом на метр. Как следствие, при передаче тока часть сигнала в любом случае теряется. Особенно если по кабелю пересылается одновременно несколько волн различной частоты.

Для решения этой проблемы принято использовать акустические провода. Они состоят чаще всего из бескислородной меди и дополняются позолоченными наконечниками. Всё это призвано уменьшить сопротивление провода, тем самым обеспечив высокоточную передачу сигнала на большие расстояния.

Однако идеализированная картина мира, в котором только кабель влияет на качество звука, склонна несколько рушиться о реальность. Ведь стоит учесть ещё два фактора:

  1. Все элементы аудиосистемы должны быть качественными, относящимися к категории Hi-Fi или Hi-End. Если у вас усилитель класса D вроде Pioneer A 70 DA и акустика типа Tannoy Revolution XT 8F, то их можно соединять хоть найденными в дедушкином гараже проводами. Звук всё равно будет впечатляющим. А даже самые лучшие акустические провода не смогут «вытянуть» аудио с интегрированной в ноутбук звуковой карты с подключёнными динамиками Dexp;

  2. Чем старше мы становимся – тем хуже мы слышим. Исследования учёных подтверждают, что уже после 20 лет человек не может различить сверхвысокие и сверхнизкие частоты.

Таким образом, акустические провода целесообразно покупать при установке оборудования класса Hi-End.

Структура

Токопроводы аудиокабеля могут быть выполнены как из меди и ее сплавов, так и из алюминия с внешним медным покрытием. Число жил — от 2-х до 4-х. Изоляция выполняется из высококачественного ПВХ-материалов, как правило, чёрных цветов. Все звуковые провода обладают оболочкой с высокой гибкостью.

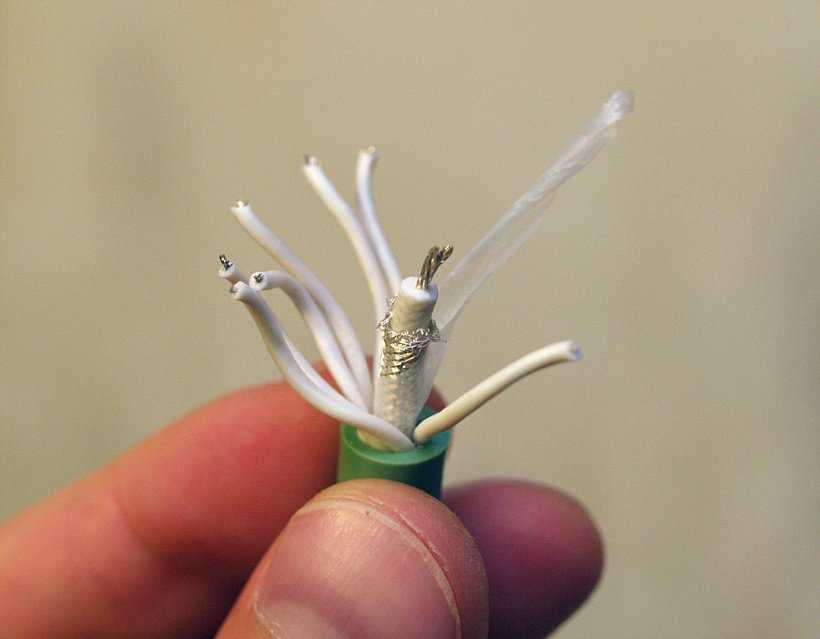

Структура кабеля для акустики

Снаружи расположен предохранительный экран из медной оплётки. Его главное назначение — уменьшение степени влияния наружных электромагнитных искажений в период передачи главного электрического сигнала. В таком случае, при соответствующей плотности наружной оплетки, коэффициент полезного действия системы защиты достигает максимального значения. На изоляции существует маркировочная метка, которая обозначает материал провода и его функциональные характеристики.

Среди главных свойств для аудиопровода нужно обозначить:

Предельное удельное сопротивление — 5% от всеобщего сопротивления полной системы;

  1. Эксплуатационный температурный интервал — от— 40 до + 60 С.
  2. Минимальный радиус изгиба при установке — наружных диаметров АК.
  3. Строительно-монтажная длина больше 25 м.
  4. Гарантия срока эксплуатации — более 10 лет.

Применение аудио кабеля

Как выбрать сечение акустического кабеля для колонок

Основными параметрами, при определении сечения кабеля для акустики, являются характеристики низкочастотного тракта. Обычно известна паспортная мощность усилителя низкой частоты и сопротивление колонок. Нужно использовать не номинальную, а максимальную или пиковую мощность. Сначала определяется напряжение в данной цепи. Для этого нужно умножить пиковую мощность усилителя на сопротивление акустики и из произведения извлечь квадратный корень. U=√P*R. Например при максимальной мощности УНЧ 60 ватт и сопротивлению акустической системы 4Ом, напряжение в кабеле будет порядка 15,4 вольта.

Далее нужно узнать ток. Для этого мощность усилителя делится на напряжение: I=P:U или полученное напряжение делится на сопротивление.I=U/R. В обоих случаях ток в цепи будет равен 3,8 А. Провод с сечением 1,5 мм2 выдерживает ток до 15 ампер, следовательно для данных параметров такого кабеля будет вполне достаточно. В бытовых музыкальных комплексах, длина соединения бывает небольшой, поэтому можно пренебречь собственным сопротивлением провода.Сопротивление провода между усилителем и колонками должно быть минимальным, поэтому большее сечение провода использовать рекомендуется, а уменьшать его нельзя.

Как выбрать акустический кабель для колонок

С помощью акустического кабеля происходит подключение пассивной акустики. Он представляет собой чаще всего двухжильный медный провод, обладающий низким сопротивлением помещённых в изоляционный слой, надёжно защищающий токопроводящие жилы не только от физического прикосновения, но и от возникновения конденсаторного эффекта. Помимо того что каждый многожильный проводник помещен в изоляцию имеется также дополнительный слой, который предотвращает от механических помех, переломов и изгибов.

Акустический кабель должен быть эластичным и в то же время с прочной изоляцией, это возможно при применении таких материалов, как:

  1. ПВХ (полихлорвинил);
  2. Полиэтилен;
  3. Тефлон.

Два таких медных проводника, по сути, идентичны, но только имеют маркировку полярности и направления завивания тонких проволочек в жиле, от этого зависит качество звука и способ подключения.

Как выбрать сечение

Для соединения даже мощных акустических систем величина тока имеет не такое важное значение, как сопротивление. Ведь согласно справочнику медный провод толщиной 1,5 мм2 даже при напряжении 220 Вольт будет выдерживать нагрузку мощностью в 4 100 Вт (огромная величина для акустических систем). Поэтому при подключении акустики выбор сечения проводника стоит основывать на сопротивлении, чтобы звуковой сигнал достиг своего пункта назначения, а именно колонки, с минимальными потерями

Чем толще будет жила кабеля тем ниже сопротивление — это основная аксиома, на которой основывается расчёт сечения акустического кабеля. Сопротивление при этом зависит от:

Поэтому при подключении акустики выбор сечения проводника стоит основывать на сопротивлении, чтобы звуковой сигнал достиг своего пункта назначения, а именно колонки, с минимальными потерями. Чем толще будет жила кабеля тем ниже сопротивление — это основная аксиома, на которой основывается расчёт сечения акустического кабеля. Сопротивление при этом зависит от:

  • Материала проводника. Например, один метр провода сечением один мм2 из меди будет равен 0,0175 Ом, из серебра 0,016 Ом, а из алюминия 0, 026 Ом. Золото же обладает ещё меньшим сопротивлением, но его цена финансово не оправдана при создании систем звуковоспроизведения;
  • Длины. Эта величина зависит от месторасположения усилителя и колонок;
  • Сечение. Эта величина берётся примерно и чаще всего основывается на стоимости материала, бренда кабеля и его длины.

Если нужно определённое сопротивление, то существует формула для определения активного сопротивления проводника из неё можно найти и величину сечения: R=p*(L/S), где p – удельное сопротивление материала, L – длина проводника в метрах, S – площадь поперечного сечения в мм2.

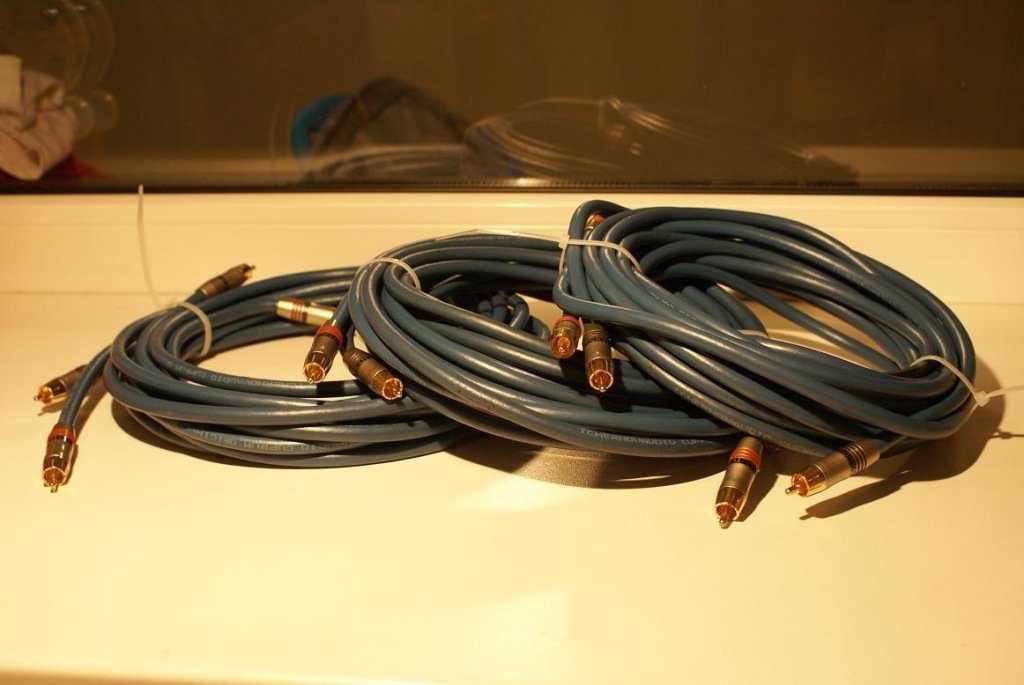

Межблочный акустический кабель

Данная кабельная продукция соединяет между собой отдельные блоки, например, микшер и усилитель, или же предварительный и оконечный усилители, если они расположены в разных корпусах. Основными критериями выбора его являются:

  • Обязательное наличие экрана, защищающего от помех;
  • Тип разъёма для соединения;
  • Производитель кабельной продукции такого назначения.

Витой акустический кабель

Этот тип кабеля не особо распространён среди любителей качественного звучания, но в последнее время его ценителей стало больше. Витой акустический кабель представляет собой витую пару проводов в изоляции, которая иногда, для улучшения помехоустойчивости, имеет экранирующую облачку из фольги. Такую продукцию используют очень часто для реализации звуковоспроизведения в автомобилях. Перед тем как выбрать акустический кабель такого типа нужно освоить и понять как вообще выбирается данная продукция.

Лучшие марки

В связи с тем, что сегодня на рынке представлено большое количество моделей акустических кабелей (например, провода AUX), произведенных как зарубежными, так и российскими компаниями, пользователям довольно трудно ориентироваться в процессе покупки в таком разнообразии. Предлагаем вашему вниманию рейтинг самых лучших и популярных производителей.

Oyaide Tunami II SP-Y V2

Рыночная стоимость данного кабеля составляет около 45 000 рублей за 2 метра. В качестве проводника применяется медь 102SSC 5,5 мм2. Для изоляции используются такие материалы, как полиолефин и полиолефиновые полимеры. Покрытие разъемов состоит из палладия и платины. Данный кабель обеспечивает качественное звучание типа Soundwall.

Lavardin Model CHR 317

Этот кабель относится к более высокой ценовой категории, однако доступен практически для всех покупателей. Он стоит 60 000 рублей за 3 м. В работе модели Lavardin Model CHR 317 используется технология Low Memory Distortion. К положительным характеристикам кабеля можно отнести возможность функционирования даже с низкочастотным спектром звуковых волн.

HMS Elektronik Concertato WBT0610

Кабель изготовлен из меди, в его состав входит несколько жил типа Hf-литцендрат (2 х 3 x 2,85 мм2). Диэлектрик выполнен из тефлона, а оболочка изготовлена из полиуретана. Уровень индуктивности составляет 164 нГн/м, а показатель емкости – 466 пФ/м. Сигнал нарастает довольно быстро – всего за 11,5 мкс. Страной-производителем данного кабеля является Германия, соответственно, можно рассчитывать на самое высокое качество.

Kubala-Sosna Anticipation

Этот кабель производится на территории Соединенных Штатов Америки. Он обеспечивает воспроизведение высококачественного звука. Кроме того, производитель может отметить макродинамические контрасты. Модель Kubala-Sosna Anticipation отлично подойдет для воспроизведения рок-музыки.

Tellurium Q Blue Diamond Speaker

Стоимость устройства относительно высока – за 2 метра кабеля вам придется заплатить более 78 000 рублей. Внутренняя конструкция кабеля состоит из многожильного проводника. Этот элемент, в свою очередь, изготавливается из бескислородной меди. Размер сечения – 2 х 2,5 мм2. Функцию диэлектрика выполняет тефлон с добавлением полимерных смол. Фазовые искажения являются нулевыми.

Qed Supremus

Этот многожильный кабель создается при использовании посеребренной меди с чистотой 99,999%. Размер сечения составляет 10 AWG, 6,2 мм2, а показатель емкости находится на уровне 48 пФ/м. Диэлектрик является керамическим, в процессе его изготовления были использованы такие материалы, как эмаль со вспененным полиуретаном.

Chord Company Epic Reference Speaker

Эта модель акустического кабеля является одной из самых дорогих в нашем рейтинге. Стоимость 3-х метров провода составляет более 95 000 рублей. В качестве проводника в данном случае производитель использовал посеребренную медь 4х12 AWG, а роль диэлектрика выполняет тефлон PTFE.

Благодаря большому разнообразию производителей и моделей аудиокабелей каждый человек сможет выбрать для себя тот вариант, который будет соответствовать индивидуальным потребностям.

Выбор проводов

Какие нужны провода для акустики

Акустических систем имеется достаточно много, но одни имеют хорошее звучание, другие не очень, поэтому надо хорошо разбираться в оборудовании, чтобы подобрать качественный агрегат. Наибольшую роль в звучании акустической системы играют провода, которые передают качество звука к колонкам. Все провода должны быть надежно подключены к системе, иначе звук будет не совсем четкий.

Выбирая акустические провода, надо учитывать следующее:

  • Провода для аудиосистем изготавливают в строгом порядке, любой изъян на теле проводника может грозить серьезными неполадками.
  • Дефекты в изготовлении акустических проводов возникают довольно редко, система изготовления уже давно автоматизирована опытными мастерами.

Акустический кабель

В основном акустические провода изготавливают из меди. Такой материал является наиболее удобным, он достаточно прочный, износостойкий. Такой материал идеально подойдет для акустики.
Бывают случаи, когда качество меди не соответствует техническим требованиям. Это говорит о том, что изготовители решили сэкономить на изготовлении оборудования и использовали «дешевую» медь

Поэтому при выборе акустики обязательно нужно обратить внимание на состояние проводов: они должны гнутся в свободном порядке. Если же имеются какие-либо затруднения в передвижении проводов, то, скорее всего, такое оборудование не пригодно для использования.

Кабель акустический

Нужно собственноручно проверить качество звука в аппарате. Если все в норме и никаких неполадок не имеется, то смело можно брать данный агрегат, который прослужит долгое время.

Виды проводников

Кроме медных кабелей, существуют и другие проводники:

Проводники из чистого серебра. Обычно такой материал используется только на дорогих приборах, которые полностью безопасны и имеют отличное качество звука. При использовании серебряных проводников, качество звука находится на высшем уровне. Издаваемым звуком хочется наслаждаться снова и снова. Это действительно качественные проводники, которые рекомендованы к применению.

Акустические кабели из серебра

Материал для изоляции

Естественно, для того, чтобы обезопасить работу проводника, его нужно как следует защитить, то есть произвести качественную изоляцию. В качестве изоляции могут использовать самые разные материалы. В основном, специалисты применяют диэлектрики, они отлично защищают материал от здешних воздействий. Диэлектрики могут быть изготовлены совершенно по-разному.Итак:

  • Самый распространенный материал диэлектриков — это поливинилхлорид. Он достаточно прочный и способен работать под большими нагрузками.
  • Поливинилхлорид имеет разное строение. Диэлектрик из поливинилхлорида служит не совсем качественно. Все дело в том, что такой материал способен накапливать силовой заряд, который после основной подачи звука передается на колонки, в результате чего происходит некий всплеск. Аудиозапись начинает запинаться и передавать нечеткие звуки. Такой дефект встречается редко. В основном это происходит, когда диэлектрик полностью износился.

Пролог

Это не утверждение, а рассуждения и некий опыт по использованию проводов разного сечения.

Представим, купили новый музыкальный центр. Казалось бы – там всё на заводе должно быть рассчитано и подобрано – “как надо”. Но это часто вызывает сомнения, а так ли всё верно инженеры рассчитали. Правильно ли то, что акустика у этого центра подключена проводками толщиной примерно в 0,1-0,2 мм2?

Но с вариантом музыкального центра – проще, ведь он не рассчитан на озвучку дискотеки или даже просто на долговременную работу на максимальной громкости. К тому же, провод в комплекте идет не больше метра, он не рассчитан на то, что кто-то расставит колонки по углам комнаты.

Там действительно, будет возможность слушать громко, но это будет не звук, а просто какофония! Что это такое? Коротко – это хаотическое и бессмысленное нагромождение звуков, которое многие воспринимают как музыку.

По большей части – это качество самого усилителя и самих акустических систем такое, что на достаточной громкости звука уже может и не быть, а остаётся некое подобие “каши” из звуков, какофония.

Но в эту “кашу” вносят свой вклад и провода, которыми подключены колонки. Их качество, как проводов в частности, часто оставляет желать лучшего. Часто встречаются омедненные провода из алюминия. Они проводят напряжение и ток, но когда мы говорим о качественном звуке, то в этом случае – это не про те провода.

Re: Сечение акустического провода

Гость, Вы действительно задали глупый вопрос. Минокс сказал, что сопротивление (как соотношение удельного сопротивления кабеля и его длинны) должно быть не больше (а лучше, меньше) выходного сопротивления усилителя. Согласен с этим утверждением. Я, например, не знаю, какое выходное сопротивление у Вашего Onkyo. Думаю, что Вы, судя по формулировке Вашего вопроса, тем более не знаете. Я знаю хотя бы порядок этой величины. Однако, Минокс писал, это доли ома.

И что значит «оптимальное сечение и длинна»? Оптимальная длинна — минимальная. Ну а сечение. Думаю, 2.5 кв Вам хватит. Особенно, если кабель хорошего качества. Ну в конце концов, можно и 4 кв. купить. Хуже (с точки зрения Высокой Верности) точно не будет. Клеммы главное не сломать. А игры в умеренное искореживание АЧХ с помощью распределенного фильтра в виде телефонной лапшы — это уже не из этой песочницы.

Вот касательно объема я не вполне понял Минокс`а. Каким образом объем комнаты повлияет на потребляемую колонками мощьность.

На счет практических вопросов: чтобы на них ответить надо хотя бы знать выходное сопротивление уся( а кроме того что это ОНКИО ничего не известно , даже модель), да и на память я не помню сколько Ом у Концепта 6 длина кабеля -желательно минимальная, но не забывайте, что при малом расстоянии между колонками стерео база ссужается.

А что насчет долей ома я не прав? У НАДа С272 порядка 0,03 Ома. Писав про объем комнаты ( в голове тогда сидел вопрос о тонкомпенсации), я имел ввиду, что правильный уровень звукового давления 90-94 дБ, а чтобы его развить требуется разная мощность в зависимости от объема помещения и чувствительности колонок.вообще то мощность даже зависит от пропорций помещения, но это уже большая наука. (так же как звук колонки от ее геометрических пропорций.)

На счет долей Вы, Минокс, как раз правы. Прото об этом ничего не знает наш практик.

А на счет объема, я все-же не понял, как объем помещения повлияет на ПОТРЕБЛЯЕМУЮ колонкой мощность? Если даже и повлияет, то весьма опосредовано, и в данном контексте это никак не отразиться на требованиях к проводу.

Источник

Расчет сечения акустического кабеля для подключения звуковой колонки

Согласно рекомендациям, сопротивление провода для подключения звуковой колонки не должно превышать 5% ее сопротивления. В таблице представлено максимально допустимое сопротивление проводов кабеля в зависимости от величины сопротивления звуковой колонки.

Допустимое сопротивление кабеля для подключения звуковой колонки
Сопротивление колонки, Ом Сопротивление проводников, Ом
1,0 0,05
2,0 0,1
4,0 0,2
8,0 0,4
16,0 0,8

При расчете следует учесть, что общее сопротивление кабеля будет в два раза больше, так как он состоит из двух проводников. Чем сопротивление кабеля меньше, тем лучше.

Метр длины медного провода любого сечения имеет известное сопротивление. Поэтому зная допустимое сопротивление кабеля и его длину по таблице можно выбрать подходящий.

Сопротивление медного кабеля звуковой колонки в зависимости от его длины
Диаметр мм Сечение мм2 Сопротивление, метр×Ом
1 2 3 4 5 6 7 8 9 10
0,25 0,05 0,35 0,70 1,05 1,40 1,75 2,10 2,45 2,80 3,15 3,50
0,50 0,20 0,09 0,18 0,26 0,35 0,44 0,53 0,62 0,70 0,79 0,88
0,80 0,50 0,04 0,08 0,12 0,16 0,20 0,23 0,27 0,31 0,35 0,39
1,0 0,79 0,022 0,04 0,07 0,09 0,11 0,13 0,15 0,18 0,20 0,22
1,5 1,77 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10
2,0 3,14 0,0055 0,011 0,017 0,022 0,027 0,033 0,038 0,044 0,049 0,055
2,5 4,91 0,0035 0,007 0,011 0,014 0,018 0,021 0,025 0,028 0,032 0,035
3,0 7,07 0,0007 0,0014 0,0021 0,0028 0,0035 0,0042 0,0049 0,0056 0,0063 0,0077

Например, нужно выбрать кабель длиной 2 метра для подключения звуковой колонки сопротивлением 4 Ома. Из таблицы «Допустимое сопротивление кабеля для подключения звуковой колонки» определяем, что сопротивление проводов кабеля не должно превышать 0,2 Ом. Кабель имеет два провода, значит, значение нужно поделить на два, получается 0,1 Ом. В столбце 2 метра подходящим значением является 0,08 Ом, перемещая взгляд влево по горизонтали видим, что подойдет кабель с сечением провода 0,5 мм2 (диаметр 0,8 мм).

Как видите, по вышеприведенным таблицам выбирать сечение провода для динамика неудобно. Поэтому обе таблицы были сведены в одну, что позволит быстро и безошибочно выбрать кабель.

Таблица выбора сечения акустического кабеля в зависимости от сопротивления звуковой колонки
Сопротивление колонки, Ом Сечение провода (мм2) в зависимости от длины кабеля (м)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
1 0,68 1,36 2,04 2,72 3,40 4,08 4,76 5,44 6,12 6,8 7,5 8,2 8,8 9,5 10,2
2 0,35 0,70 1,05 1,40 1,75 2,10 2,45 2,80 3,15 3,35 3,85 4,2 4,5 4,9 5,2
4 0,18 0,36 0,54 0,72 0,90 1,08 1,26 1,44 1,62 1,8 2,0 2,2 2,3 2,5 2,7
8 0,09 0,18 0,27 0,36 0,45 0,54 0,63 0,72 0,8 0,9 1,0 1,1 1,2 1,3 1,4
16 0,04 0,08 0,12 0,16 0,20 0,24 0,28 0,32 0,36 0,40 0,44 0,48 0,52 0,56 0,60

Теперь достаточно по сопротивлению динамика узнать необходимое сечение провода в столбце длины кабеля. Например, для подключения звуковой колонки сопротивлением 4 Ом, удаленной от усилителя на 3 метра понадобится кабель с сечением провода 0,54 мм2.

ГОСТ 22483-2012 предписывает стандартный ряд сечений проводов кабелей для производителей и провод выбранного сечения в продаже может отсутствовать.

Таблица стандартных сечений электрических проводов по ГОСТ 22483-2012 (IEC 60228:2004)
Стандартное сечение жил провода, мм2 0,12 0,20 0,35 0,50 0,75 1,0 1,5 2,5 4,0 6,0 10 16 25
Диаметр, мм 0,39 0,50 0,35 0,67 0,98 1,13 1,38 1,78 2,26 2,76 3,57 4,51 5,64

Поэтому решил сделать таблицу, с помощью которой выбор сечения провода для акустического кабеля можно сделать с учетом стандартного ряда сечений.

Таблица выбора стандартного сечения акустического кабеля
Сопротивление колонки, Ом Стандартное сечение провода (мм2) в зависимости от длины кабеля (м)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
1 0,75 1,5 2,5 4,0 4,0 4,0 6,0 6,0 6,0 10 10 10 10 10 10
2 0,35 0,75 1,0 1,5 2,5 2,5 2,5 4,0 4,0 4,0 4,0 6,0 6,0 6,0 6,0
4 0,2 0,5 0,5 0,75 1,0 1,0 1,5 1,5 2,5 2,5 2,5 2,5 2,5 2,5 4,0
8 0,12 0,2 0,35 0,35 0,5 0,75 0,75 0,75 1,0 1,0 1,0 1,5 1,5 1,5 1,5
16 0,12 0,12 0,12 0,2 0,20 0,35 0,35 0,35 0,5 0,5 0,5 0,5 0,75 0,75 1,0

Выбирается сечение провода по этой таблице, так же, как и с помощью предыдущей, только в результате вы получите сразу стандартное значение.

Если у вас есть в наличии отрезки медного кабеля достаточной длины, то можно узнать, подойдет ли он для использования в качестве акустического.

Сечение провода измерять приборами невозможно, но его можно вычислить по диаметру, измеренному штангенциркулем или микрометром.

Онлайн калькулятор для вычисления сечения провода по диаметру
Введите диаметр провода, мм:

Для акустического кабеля подойдет любой многожильный медный провод для электропроводки. Если сечение многожильного провода кабеля неизвестно, то его можно определить с помощью опубликованной на сайте методике.

Как правильно использовать

Необходимо учитывать основные правила при подсоединении, которые повышается качественность передачи, и устраняются помехи:

  • Гарантировать координацию полярностей;
  • применять кабель наименьшей допустимой длины;
  • подключить все разъемы и обеспечить надежный контакт всех сторон соединения;
  • не позволять проводам скручиваться и изгибаться. Поскольку токопроводящая жила будет растягиваться, а в зоне разворота сечение понижается и, следовательно, возрастает сопротивление;
  • если АК прокладывается под плинтусом, по стенке или в проводных лотках, нельзя допускать пересечения или параллельного прохождения с силовыми проводами либо размещать его по поверхности, где применяются ферромагнитные металлы;
  • концы не должны оставаться оголенными;
  • неиспользуемые проводники отключают и изымают из места установки базовых акустических кабелей;
  • запрещено наращивать проводниковые конструкции, чтобы не допустить сильных искажений сигнала.

Дополнительная информация. Кабели имеют «звуковую сигнатуру», как и аудиоканалы. Некоторые выделяют низкие частоты, другие подчеркивают средние или высокие. Поэтому АК должен очень хорошо быть интегрирован в систему, чтобы не нарушить общий звуковой баланс.

Интеграция кабеля в систему

Некоторые производители утверждают, что новый кабель часто требует периода приработки, например, для автомобиля, период адаптации его в новой системе составляет до двух недель.

Современный кабель для аудиотехники

При покупке аудиотехники любой конфигурации и мощности нужно выбирать коммутационное оснащение. Базисом его считаются акустические кабели, соединяющие все элементы звуковых установок и передающие сигнал от усилителя аудио гармоник к устройствам воссоздания звукового сопровождения. От подбора качества и модели продукции будет зависеть, сможет ли успешно функционировать такая система на всю проектную мощность.

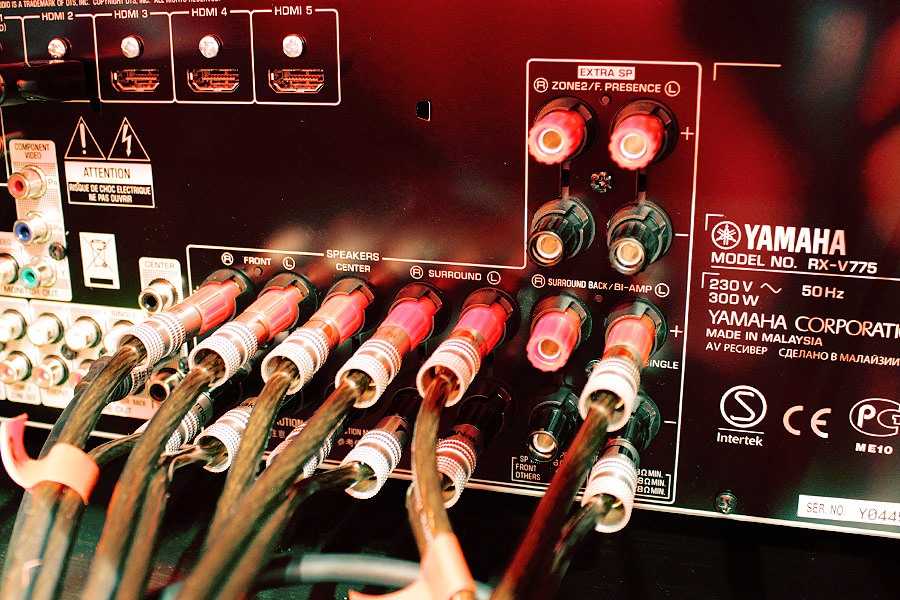

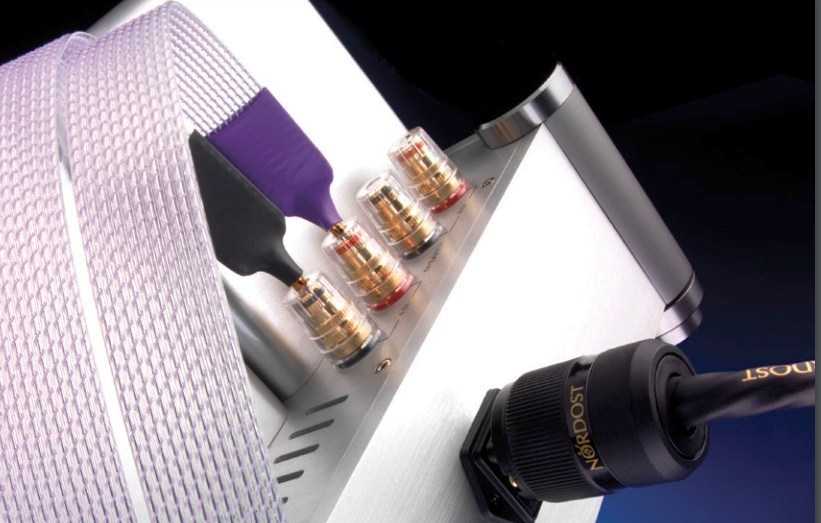

Клеммы для подключения колонок

У колонок есть один из двух типов разъемов для подключения проводов — пружинные зажимы и винтовые клеммы (см. Иллюстрацию ниже). С пружинными зажимами очень легко работать. Просто нажмите на зажим, вставьте провод динамика и отпустите. Подпружиненный механизм удержит провод на месте. Клеммы пружинных зажимов могут принимать оголенные провода и штыревые разъемы, но не разъемы типа «лопатка», «банан» или «двойной банан».

Винтовые клеммы обеспечивают очень прочное соединение акустических проводов. Отвинтите гайку, чтобы обнаружить отверстие, используемое для соединения оголенных проводов и штырьковых разъемов. Банан и двойные вилки банана подключаются непосредственно в отверстие в центре штока винтовой клеммы. Коннекторы типа лопатка вставляются в винтовую клемму и фиксируются гайкой.

Выбор коннекторов

Если есть возможность, то подключения с помощью коннекторов «XLR» всегда предпочтительней и надёжней подключений с помощью ¼-дюймового «Jack», а тем более разъёмов типа Phono, иначе RCA или «тюльпан». Разъёмы RCA не являются профессиональными аудио коннекторами, хоть зачастую и используются там и имеют довольно неприятную особенность — не всегда точно подходить друг к другу, даже если они настоящие, не поддельные. Не говоря о китайских.

Немного подробностей о «Джеках». Более правильно разъём «Jack» называется «TRS» — аббревиатура от «Tip, Ring и Sleeve» — наконечник, кольцо и манжета — экран или корпус разъёма. Но это только в случае трёхконтактного разъёма, в народе его часто называют «стерео-джек». Или «моно-джек» — «TS» в случае двухконтактного, где имеют место быть только Tip и Sleeve — наконечник и экран. К слову, словом «Jack», если правильно пользоваться принятой в мире терминологией, называют именно гнездо соединения «TRS» или «TS», а сам штеккер называется «Plug». На фото далее разъём TS от Amphenol.

«XLR» (в народе — Канон или Кэннон) — очень надёжный разъём, если он не подделка. Советую отдавать ему предпочтение в линейной коммутации сигналов.

Выше не подделка — Neutrik Speakon 4-х контактный. Произошло от SpeakON (игра слов — speaker, connector и ON — включить).

Характеристика силового кабеля

Силовой кабель предназначен для передачи переменного тока от энергетического, коммунального предприятия к потребителю. Он рассчитан на 35 киловаттное напряжение, но есть марки, выдерживающие 330 киловаттное напряжение. Состоит из токопроводящей жилы, изоляции, оболочки и защиты. В зависимости от назначения, производственных особенностей, силовые кабели отличаются количеством, материалом жил, площадью сечения, изоляционным типом. Проводник используется во внутренней электроустановке, в закрытом кабельном сооружении, в жилой, общественной электропроводке. Он применяется в цепи питания пожаротушащих устройств, пожарной сигнализации, лифтовом питании, системе эвакуации и питания медицинских учреждений. Его нередко используют для устройства системы дымоудаления.

Характеристика акустического кабеля

Акустическим кабелем называется провод для подачи звукового сигнала на пассивные динамики от усилителя. Основной его задачей служит передача четкого сигнала. Он гарантирует защиту передающего сигнала от любой внешней звуковой помехи.

Главной его особенностью служит возможность передачи аудиосигнала к динамику без искажения. Этим он отличается от обычного проводника. При использовании некачественного изделия на выходе получается искажение, фоновый шум или низкий мощностный сигнал. Это происходит из-за того, что часть звуковой энергии отправляется на нагрев кабеля. Для сохранения качества сигнала, используют акустический кабель. Чтобы сохранилась максимальная акустическая проводимость, используется медный токопровод. В нем нередко используется оловянное или серебряное напыление, что делает провод почти идеальным.

Как правило, акустический кабель работает при температуре от -40 до 60 градусов. Его длина достигает свыше 25 метров. Функционирует он по гарантии свыше 10 лет. По виду бывает пучкообразным, концентрическим и веревочным.

Основные отличия

Чтобы кабель мог давать высококачественный сигнал, он должен иметь качественный материал, проводниковое сопротивление, скин-эффект, длину, сечение, показатель индуктивности и разъем. Зачастую именно акустический кабель передает лучший сигнал, поскольку основной его задачей служит передача сигнала без искажения. Силовой проводник призван передавать, принимать постоянную электроэнергию, в то время как акустический – должен передавать, принимать качественный сигнал.

Отличия заключаются в конструктивных особенностях. Жилы акустического кабеля свиты определенным образом. Количество их больше, чем в обычном проводнике. При наличии шумов, жилы его нуждаются в экранировании. Для автомобильной акустики, звукозаписывающей студии, это – критичный момент.

Стоит указать, что, как правило, акустический кабель в длину больше силового. Чем она больше, тем лучше работает проводник. Цена его выше, поскольку для его создания применяются улучшенные производственные технологии. Методы его создания на производстве направлены на сохранение качественного сигнала, снижения количества искажений, поэтому стоит он больше. По отметкам пользователей цена оправдывается качеством.

В дополнение можно отметить, что акустический и силовой кабель отличаются внешним видом, жесткостью. Гибким первый провод считается за счет отсутствия второй защитной оболочки. В силовом проводе каждая жила сделана с изоляцией. Сверху жилы силового проводника покрыты поливинилхлоридной, толстой оболочкой. Акустический провод покрытым мягким силиконовым материалом.

В результате, различие акустического проводника от силового кроется во внешнем строении, длине, гибкости, жесткости и качестве передаваемого сигнала. Кроме того, для первого используются лучшие технологии, что делает его незаменимым в звукозаписывающих студиях, автомобильных мультимедиа системах.
