Укв антенна для радиоприемника своими руками

Схемы и радиоэлектроника: ИЗГОТОВЛЕНИЕ ФМ АНТЕННЫ ДЛЯ ПЕРЕДАТЧИКА, Схемы радиопередатчиков - читайте на портале Радиосхемы
Радиоантенна самодельная для фм. рабочая антенна диапазона fm. улучшение качества приема. - законный совет

Подключение антенны FM-диапазона

Считается, подключение FM-антенны ведем тремя методами:

  • При прямом – конструкция неотъемлемая часть прибора. Используются сотовыми телефонами. Часто в передающих устройствах антенна выполняется четвертьволновым диполем, землей послужит корпус прибора. Активное сопротивление составляет 30 Ом, реактивное снижается путем перестройки резонансного контура. Антенна несимметричная, в землю протекает эквивалентный ток идущему на каскад. Формирует потери, плюс расклад создает помехи. В случае стационарных устройств помогает хорошее заземление, если длина голого провода сравнима с десятой долей волны, контур заземления станет излучать, генерируя дополнительные помехи.
  • В случае нерезонансного питания используется обычный фидер, волновое сопротивление которого равняется волновому сопротивлению антенны. Обеспечит отсутствие потерь, максимальный уровень сигнала. В линии присутствует бегущая волна, длина фидера не играет роли, погонные потери весомы. Метр кабеля до первого усилительного каскада снижает чувствительность приемника. Избегайте складывать бухты на полу. Лишний кабель меж приемником и FM-антенной обрезается. Проблему длинного фидера отсекает активный усилитель. Придется завести кабель 12 вольт на крышу, о длине перестанем беспокоиться. Решения уместны, где больше делать нечего, кроме как слушать радио. Нет интернета, телевидения, прочих коммуникаций. Если большинство покупных изделий настроены на сопротивление 50 Ом, самодельные необходимо должным образом согласовать. Делается при помощи КСВ метра, у автомобильных конструкций найден специальный винт для проведения операции. Позволит существенно улучшить прием. Причем меняются параметры антенны, длина. В идеале КСВ равен единице, на практике допускается ниже 2.
  • Резонансные линии связи питания антенны являются, самым любопытным явлением. Проблема одна: условия прохождения сигнала сильно зависят от длины волны. Фидер должен быть кратен половине. Радиостанция вещает в некотором спектре, частота, на которую настраиваются приемник, FM-антенна, является несущей. Вокруг роятся гармоники, которые, собственно полезны. Лишенная пользы несущая не представляет ценности. Для телевидения резонансные линии связи теряют смысл, частоты могут различаться втрое. Выдержать условия кратности половине длины волны невозможно. Прелесть, что волновое сопротивление линии перестает играть роль. Антенна в таких условиях будет согласована. Любопытная особенность бодро используется для измерения сопротивлений. Например, при помощи линии длиной 5λ проводится исследование антенны исключением погрешностей, помех. Для измерения сопротивления антенны характеристики фидера никакой роли не играют, как было сказано выше. Однако ряд практических любительских радиоантенн используется на резонансной частоте, частоте гармоник. Питание при помощи резонансной линии станет годным выходом из положения. Останется согласовать вход приемника с сопротивлением FM-антенны.

Важность согласования понятна читателям. Недостаточно реализовать устройство FM-антенны, рекомендуется провести согласование

В противном случае нетерпеливые могут позаимствовать способ из Wi-Fi: берется кусок фидера длиной четверть волны (солидный провод), очищается от экрана, паяется на разъем, втыкается в приемник, чтобы кабель расположился вертикально. Примитивная антенна FM, по словам людей опытных, хорошо показывает себя при наличии в эфире волн, следовательно, подойдет нетерпеливым читателям, не желающим согласовывать проект. Простейшая FM-антенна, своими руками сделанная из любого обрезка коаксиального кабеля, способна принимать. Смело берите телевизионный, мощность будет теряться.

Надеемся, дали понять читателям основные принципы конструирования FM-антенн. Кстати, не выкидывайте сломанные гаджеты. Внутри плееров MP3, телефонов, модемов часто имеется необходимое. Даже крошечная заводская FM-антенна способна сто очков форы дать самодельной конструкции. Извлеките требуемую часть, электронику изучите. Пригодится. Не за горами время – будем контроллеры дома программировать, создадите собственные устройства цифровой обработки информации.

Как сделать своими руками?

Вам потребуются.

  1. Паяльник, припой и канифоль, паяльный флюс. Вместо последнего раньше использовали хлористый цинк – готовится он из таблеток, содержащих соляную кислоту. Такими таблетками пользуются желудочные больные. В качестве источника цинка – любая щелочная (солевая) батарейка, отработавшая свой ресурс: её «стакан» сделан из цинка.
  2. Медная проволока – толстый обмоточный провод. Альтернатива – скручиваются всевозможные более тонкие многожильные провода. Для прочности и надёжности они пропаиваются припоем, чтобы медь не окислялась, а проводник не «рассучивался».
  3. Диэлектрическая основа. Ею может быть любая доска, фанера, ДСП, ДВП, а также самодельный или промышленный гетинакс (или стеклотекстолит), с которого удалены печатные дорожки. Можно использовать и плоские куски пластика от старых, отживших своё электроприборов.
  4. Крепёж. Болты, винты, саморезы, гроверные шайбы, гайки. Запаситесь их нужным количеством. Возможно, пригодятся и пластиковые «монтажки».
  5. Коаксиальный кабель (с волновым сопротивлением в 50 или 75 ом), штекер (под антенное гнездо вашего принимающего устройства).
  6. Простейшие слесарные инструменты. Это может быть плоская и фигурная отвёртки, пассатижи, бокорезы, ножовки по металлу и по дереву, возможно, разводной ключ и молоток. Ускорят процесс изготовления антенны также болгарка и дрель.
  7. Водостойкий лак или краска. Проводники и место присоединения к ним кабеля должны быть окрашены. Это защитит их от коррозии, появляющейся в результате попадания капель воды.

Если вы – не радиоспециалист, то возьмите готовый чертёж. В качестве примера – рамочная антенна. Чтобы её изготовить, сделайте следующее.

  1. Ориентируясь по размерам из чертежа, согните из медной проволоки рабочий элемент – «бабочку».
  2. Разместите её на прочной основе из диэлектрика, привязав с помощью «монтажек» к деревянной или пластиковой пластине. Более «продвинутый» вариант – вертикальные подставки по краям и в центре «восьмёрки» на винтовом креплении. Так в 1990-х поступали «самодельщики», изготавливавшие антенны для приёма ДМВ каналов телевидения.
  3. Припаяйте кабель. Центральная жила подключается к одной стороне антенны, оплётка – к другой. Между частями «восьмёрки» и ними должен быть зазор до 1 см. Аналогично подключается к кабелю и дипольная антенна.
  4. Окрасьте всю конструкцию.
  5. После высыхания краски закрепите конструкцию на шесте или трубе. Привяжите кабель в нескольких местах к опоре.
  6. Присоедините штекер к другому концу кабеля и поднимите антенну повыше. Направьте её на город вещания. Если расстояние слишком велико, прямого сигнала нет – находят отражённый, например, от горы или самого высокого здания неподалёку от вас.

Проверка антенны производится по качеству приёма нужной радиостанции. Радиопередатчики сегодня располагаются в произвольных городах и райцентрах – появилось много частных радиовещателей, зарабатывающих на рекламе. Радиостанции размещаются не в месте городской телебашни (на «телецентровской» горке), а на невысокой мачте высотой порядка 30 м. Не все хотят арендовать «стратегическую высоту» города или региона, вещая с крыши 9… 25-этажного дома через маломощный (до 100 Вт) FM-передатчик.

Шума на фоне радиопередачи должно быть как можно меньше. Радиоприём должен идти в стереоформате. Получить стереопередачу нельзя, когда сигнал слаб – появляется заметный шум на его фоне. Вращайте антенну, пока не добьётесь лучшего качества. Если станция слишком далеко, а шум остался – подключите радиоусилитель в разрыв кабеля, рядом с антенной.

Здесь поможет универсальный кабель, в котором, кроме «коаксиала», под внешней защитной оболочкой спрятана пара дополнительных проводов. Линия питания изолируется от центрального проводника оплёткой основного радиокабеля. Если такого кабеля нет – питание усилителя по проводам к радиоприёмнику подводится рядом, отдельно.

О том, как сделать FM-антенну своими руками за 15 минут, вы можете узнать ниже.

Антенна для музыкального центра позволяет принимать сигналы популярных радиостанций, слушать песни и любимые передачи. В некоторых случаях встроенного усилителя бывает недостаточно: звук проходит с помехами или пропадает вообще. В этом случае на помощь придут промышленные или сделанные своими руками приспособления для приема сигналов. Самодельные антенны достаточно легко и быстро можно изготовить из подручных материалов.

Полезные рекомендации

Важно правильно выбрать место установки антенны. Автомобильный кузов может быть как своеобразным индикатором повышения качества приема сигнала, так и помехой

Лучшее место для крепления — центр крыши. Вблизи с уловителем не должны находиться посторонние предметы из металла. Комбинированные антенны для приема различных сигналов связи лучше приобрести в готовом виде.

Установку необходимо максимально защитить от воздействия внешней среды, чтобы не произошло окисление контактов, не проржавели детали всей конструкции.

Сделанная собственноручно антенна — эффективный способ экономии средств, повышение качества приема сигналов, возможность технической доработки магнитолы в собственной машине.

Самодельная антенна

Сделать ее сможет каждый желающий, для этого нам потребуется несколько простых инструментов, которые имеются в каждом доме:

  • Кусок медного провода.
  • Обычный кухонный нож.
  • Плоскогубцы.

Отметим, что далеко не во всех регионах нашей страны fm-сигнал стабильно покрывает всю территорию. В некоторых отдаленных пунктах обычной встроенной антенны музыкального центра недостаточно. В этом случае владельцы устройств начинают своими силами пробовать усилить сигнал. Чаще всего можно увидеть, как штатная fm-антенна обмотана проволокой. В иных случаях, эту проволоку выводят за окно (например, в открытую форточку), в надежде, что это как-то усилит сигнал. Действительно, часто подобная практика помогает, и радио все-таки удается поймать.

Итак, разберем подробнее, как сделать такой усилитель штатной антенны своими руками. Выполняется это поэтапно:

  1. Возьмите кусок медного провода.
  2. Отмерьте необходимую вам длину и отрежьте с помощью плоскогубцев или кусачек.
  3. Теперь зачистите отрезанный кусок провода с помощью обычного ножа.
  4. Далее следует надежно примотать очищенный провод к имеющейся антенне и попробовать поймать сигнал.

Если значительных улучшений не произошло, то стоит обратить внимание на тыльную сторону музыкального центра. В области, где расположены гнезда для штекеров, часто имеется так называемый вход для дополнительных антенн

Некоторые умудряются усилить сигнал, воткнув в это гнездо проволоку, но стоит отметить, что такая практика может привести к нестабильной работе устройства в целом, а иногда и к поломкам. К тому же эффективность такого метода представляется весьма сомнительной.

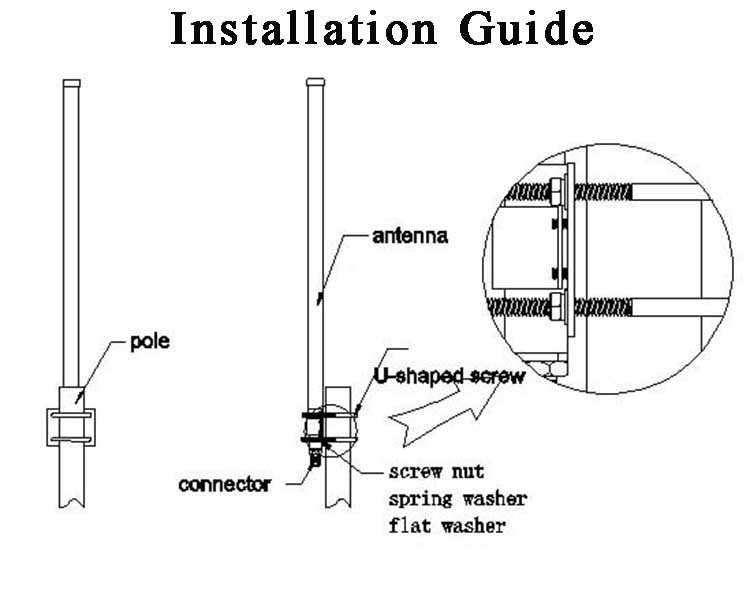

В случае если усиление устройством проволочного типа не помогло, можно попытаться собрать стержневую антенну. Она является остронаправленной, к тому же более устойчивой к городским помехам. Чаще всего ее делают из уже имеющейся старой телевизионной антенны с учетом того, что некоторые частоты телевещания сместились или вовсе перешли в онлайн или спутниковую трансляцию.

Для того чтобы сделать ее своими руками, необходимо:

  1. Закрепить силовую конструкцию с внешней стороны здания.
  2. Воткнуть провод в соответствующее гнездо музыкального центра (для его изготовления потребуется штекер под соответствующее гнездо и умение работать с паяльником).
  3. Произвести поиск радиостанций.

Разумеется, есть варианты самодельных антенн с более сложным алгоритмом изготовления, но для их сборки потребуется гораздо больше навыков и времени. Проволочная и штыревая антенны – это самые простые и доступные любому пользователю варианты, в случае, когда необходимо улучшить сигнал подручными средствами.

Правила подключения и настройки

Конструкция рации для авто предполагает подключение 3 проводов. Первый требуется для заземления, установки приемника. Его подсоединяют к крепежному элементу из металла, после чего закручивают. Второй предназначается для питания. Его присоединяют к проводу, отходящему от приемника.

Третий необходим для установки контакта. Подсоединяется к специальному разъему в магнитоле. Иногда объединен с проводом питания. Провода прокладывают лишь тогда, когда установка завершена.

Антенну нельзя монтировать рядом с прочими металлическими элементами.

Если устройство устанавливают снаружи, нужно защитить его от неблагоприятных условий окружающей среды. Если этого не сделать, металл может окислиться из-за дождя либо снега, что приведет к нарушениям в работе прибора.

Рекомендации

Если говорить о рекомендациях по созданию и использованию таких антенн, то в первую очередь следует отметить несколько.

  • Рядом с подобным приспособлением не должно быть каких-либо металлических посторонних предметов. В противном случае они могут стать помехой для улавливания сигнала или отражать его, что также негативно скажется на качестве его приема.
  • Следует позаботиться о защите антенны от воздействия природных факторов. В противном случае ее части могут проржаветь и рано или поздно устройство попросту выйдет из строя.
  • В большинстве случаев обязательно следует сделать перед началом работ чертежи, где нужно подробно прописать габариты и размеры устройства, его тип, а также алгоритм действий для его создания. Это даст возможность быстро и точно реализовать тот или иной замысел и получить качественно работающую антенну для приема устойчивого FM-сигнала.

Как сделать радиоантену своими руками за 15 минут, смотрите далее.

Варианты самоделок для приема DVB-T2

Прежде всего определимся, что конкретно мы ловим.

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься два мультиплекса – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ.

Самодельная антенна — это сложно?

Трудно!Легко!

Вариантов конструкций, подходящих для приема телевизионного сигнала стандарта DVB-T2, множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема цифрового телевидения:

Тип антенны Коэффициент усиления, дБ Макс. дальность приема без усилителя, км Макс. дальность приема с усилителем, км Принимаемый диапазон, МГц
0–3 15 15 440–800
3–5 15 40 470–622
5–11 20 70 Любой (по расчету)
9 15 60 Любой (по расчету)
5–6 10 50 Любой (по расчету)
8–12 30 100 Любой (по расчету)

Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:

  • слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
  • дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

Какую функцию выполняет?

Единственная функция внешней (дополнительной) антенны – увеличить дальность приёма в местах очень слабой радиосвязи. Так реализуется дальний и сверхдальний приёмы. Большим спросом автомобильная антенна пользуется у дальнобойщиков, которым нужна качественная связь и приём на многие десятки километров пути. В радиомагазинах часто продаются антенны с очень коротким штырём – всего 10-25 см. Непрофессионал, особо не разбирающийся в радио как таковом, берёт, что дают – он не догадывается о том, что, если штырь нарастить до нужной длины, качество приёма заметно улучшится.

Дань моде на миниатюризацию и лёгкость любых устройств одерживает верх – в итоге качество далеко от ожидаемого.

Как выбрать модуль усиления

Первый критерий, по которому выбирается усилитель fm сигнала для автомагнитолы — тип его питания. Сегодня на рынке представлено две разновидности устройств.

  1. С внешним питанием. У такого усилителя есть отвод, один провод для подключения к бортовой сети автомобиля.
  2. С питанием по антенному кабелю. Такие устройства подключаются только к определенному классу магнитол. Последние должны иметь опцию питания по антенному кабелю.

Вне зависимости от технического решения, подключить усилитель антенны к автомагнитоле не составит труда. Однако главное купить устройство с правильными характеристиками. Критерии для выбора оптимальной модели выглядят следующим образом.

  1. Частотная полоса выбирается в зависимости от типа магнитолы и установленного в ней радио тюнера. Если это старая кассетная модель, принимающая короткие, средние и fm волны, потребуется широкополосный усилитель. Для современных магнитол достаточно узкополосной модели, работающей только в fm диапазоне.
  2. Тип подключаемой антенны. Для обычных штыревых моделей применяется обычный усилитель. При использовании на автомобиле направленных (они же дипольные) антенн потребуется более сложное устройство. В схемное решение входит модуль согласования.
  3. Коэффициент усиления должен находиться в пределах от 10 до 30 дб. Сегодня можно купить модели и с большим показателем. Однако делать этого в огромном количестве случаев не рекомендуется.

О выборе оптимального коэффициента усиления стоит рассказать подробнее. Он определяется не только желаемой дальностью приема. Дело в том, что максимальная мощность усилителя автомобильной магнитолы определяет конечный уровень сигнала на входе устройства. При этом есть технический предел его увеличения.

Если установленный модуль усиления антенны очень мощный, и авто находится в зоне уверенного приема, большом городе, магнитола просто перестанет принимать радио. Сработает система защиты. Устройство усиления, формируя чрезмерно сильный сигнал, выведет его значение за технический предел. В результате, чтобы защитить первичные контуры приема, грубо говоря, антенный вход будет блокирован.

Когда реальная картина использования автомобиля предусматривает как его передвижение в городе, так и выезд далеко за его пределы, рекомендуется устанавливать блокиратор усилителя. Это схема, которая его отключает при необходимости, делая байпас на основной кабельный канал антенны. Можно купить усилитель, который самостоятельно отключается при достижении некоторого предельного сигнала на выходе.

Подключение антенны

Даже правильно рассчитанная и хорошо сделанная антенна будет работать плохо, если допустить ошибки в подключении.

Нужно соблюдать следующие условия:

  1. Использовать экранированный кабель.
  2. Надежно пропаивать контакты и разъемы.
  3. Следить за плотным соединением жилы и экрана с входной группой радио.
  4. Заземлять антенну.
  5. При наличии помех при питании радиоприемника от сети, когда нет заземляющего провода в розетке, магнитолу или транзистор лучше соединить с землей. Для этого в большинстве аппаратов предусмотрено специальное гнездо или клемма.

Если качество приема не устраивает, а изменение расположения и направления антенны не помогает, придется ставить усилитель.

Несложная и малозатратная схема такого устройства собирается, например, на микросхеме фирмы RFMD SPF5043Z. Достоинство конструкции — плату можно сделать без химии на 2-стороннем текстолите размером 15-20 мм и разместить в экранированный корпус.

Инструкция по сборке

Сделать собственными руками можно как неактивные, так и активные (с усилителем) устройства. Технология производства состоит из нескольких этапов:

  • подготовки необходимых инструментов;
  • непосредственной сборки;
  • крепления к машинному корпусу;
  • подключения.

Сборка разных по назначению типов антенн для магнитолы своими руками существенно отличается даже подборкой необходимых инструментов.

Производство неактивной установки

Пассивные антенны без усилителя считаются довольно простыми по своей конструкции. Чтобы создать такое устройство, потребуется:

  • проволока из меди (диаметр от 1,5−2 мм);
  • качественная гайка;
  • хороший напильник;
  • отвертка;
  • термический клей (можно заменить термоусадочной трубкой);
  • винт (диаметр М5);
  • контргайка.

Сборку проводят поэтапно. Для этого:

  1. Берут медную проволоку, скручивают ее по длине, подходящей для конкретного автомобиля.
  2. Полученную спираль насаживают на винт М5, закрепляя гайкой и контргайкой одинакового размера (сверху припаивают). Обрабатывают конструкцию термическим клеем, или обматывают, используя термоусадочную трубку.
  3. Поверхность отшлифовывают напильником. Эту процедуру делают при условии, что спираль обрабатывалась клеем (только после полного высыхания вещества).
  4. Устанавливают самодельную антенну. Спиральную заготовку вставляют в сделанное отверстие (в основании), подключают провода.

Для придания эстетичного вида установке на нее наклеивают пленку, обрабатывают грунтовкой, красят. Пассивное устройство готово.

Создание активного вида приборов

Особенность этой техники — наличие оборудования, которое усиливает прием сигналов. При создании внутренних активных установок используют рамочные конструкции. Для этого требуются такие инструменты:

  • проволоку из меди, обязательно с изоляцией (диаметр — 2 мм);
  • домашний усилитель (подойдет телевизионное устройство);
  • качественный паяльник;
  • разъем, который подходит для магнитолы;
  • хорошие кусачки;
  • клей.

В качестве базовой основы для прибора часто используют корпус усилителя, предназначенный для обычной домашней антенны. Припаивают к нему провод, который, в свою очередь, будет подключаться к магнитоле. Это необходимо для того, чтобы усилитель принимал и передавал сигналы.

К гнезду подключают штекер антенны, с другого конца провода монтируют разъем. Кабель питания для усилителя в автомагнитолах считается управляющим, окрашен он в синий цвет.

Приемник активного типа монтируют на крыше машины, чтобы хорошо принимались сигналы. Для этого в корпусе сверлят два отверстия — монтирующее и вспомогательное. Антенный провод прокладывают по периметру водительской двери, фиксируя клеем. После установки на крыше машины крепят в стойке (боковой) кабель, аккуратно подсоединяют его к автомагнитоле.

Особенности монтажа и подключения

Традиционно активные типы антенн для магнитол устанавливают на лобовых стеклах в верхних правых углах либо за зеркалами заднего вида. Пассивные установки для приема сигналов ставят на корпуса машин, обычно крепят на крышах.

Любую антенну монтируют только на чистую поверхность. Для установки используют клей или малярный скотч, болты, гайки, контргайки для заземления, подходящую по размеру диаметра антенного провода дрель. Место монтирования обязательно обезжиривают специальным очистителем.

Фиксируют приборы клеем или малярным скотчем. После монтажа от антенны к магнитоле прокладывают провода. Это делается либо по периметру автомобильных дверей или окон, либо непосредственно по салону через специальные отверстия.

В конструкции обыкновенной автомобильной антенны есть три провода:

  1. Первый используют для заземления прибора. Он присоединяется к креплению из металла на кузове. Фиксируют провод с помощью болта, крепкой гайки и контргайки.
  2. Второй используют для питания устройства. Его подсоединяют к идущему от магнитолы проводу.
  3. Третий — контактный, подключают его в специально предназначенный разъем.

Чаще всего второй провод объединен с третьим, подключая питание, активируют контактную функцию, антенна начинает принимать сигнал.

Монтаж уловителя радиосигнала

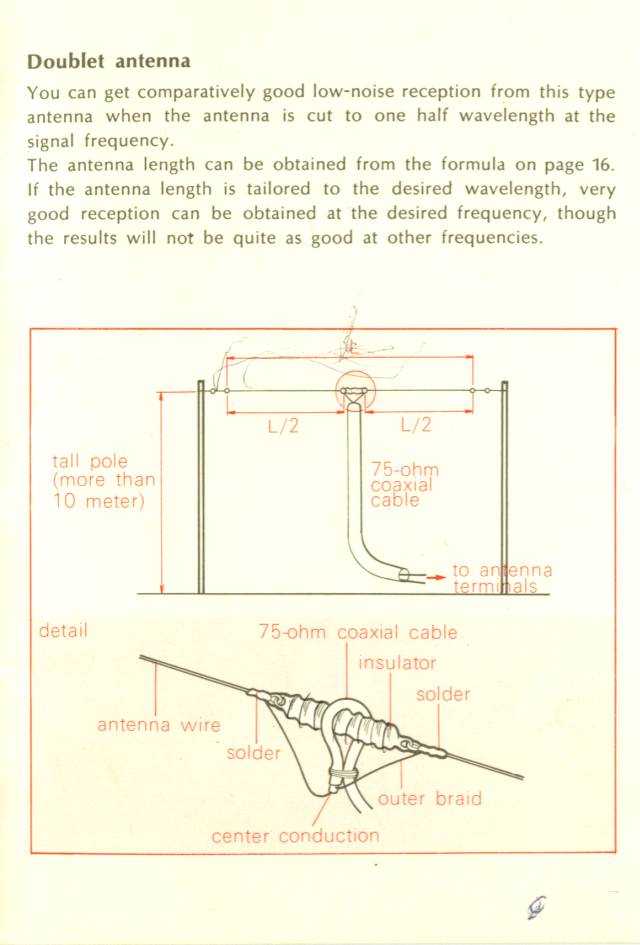

Установка наружной антенны горизонтального типа начинается с выбора опорных конструкций. На них вы впоследствии закрепите своими руками изоляторы. Одна из опор должна быть установлена на крыше дома. Её нужно укрепить проволочными растяжками. Дерево подходящей высоты можно использовать в качестве второй опоры. Изоляторы можно будет установить на стройках с помощью стальных тросиков.

К изоляторам вы должны своими руками закрепить наружную часть FM-антенны. Её не нужно подвергать большому натяжению. Проволока сжимается, если температура воздуха достаточно низкая, и может потерять целостность при низкой температуре. Роликовые блоки позволят устранить ненужные колебания. Для их использования разместите на втором конце провода груз малых размеров. Он будет соединён с FM-антенной, если перекинуть его через изолятор и блок.

Приёмная часть антенны должна состоять из одного куска однородного материала. Если вы не располагаете однородным проводом, лучше составить FM-антенну из отдельных одинаковых элементов. Их нужно зачистить и пропаять оловом. Оборудование для вертикального спуска антенны не представляет серьёзных трудностей

Обратите внимание, что провод не должен соединяться с посторонними элементами. Провод антенны своими руками нужно закрепить на специальной оттяжной стойке

Это не позволит ему пребывать в неправильном положении в ветреную погоду.

Если место для установки FM-антенны своими руками ограничено, нужно применить другую конструкцию. Это несколько кусков проволоки, которые имеют вид «веника». Своими нижними концами они будут надёжно соединены кабелем. Концы проволок можно плотно залить расплавленным оловом. Место пропайки вы должны покрыть надёжной изоляцией в виде битума или подобного материала.

Комнатная антенна, сделанная своими руками, будет лучшим вариантом, чтоб заменить внешний уловитель. Изоляторы должны закрепляться внутри помещения. Их расположение ближе к потолку даст преимущество в качестве приёма сигнала. Провод должен быть натянут горизонтально либо свёрнут в спираль.

Как изготовить рамочную конструкцию?

Алюминиевый обруч диаметром 77 см и внутренним диаметром 1,7 см можно найти почти в любом спортивном магазине. Сантехнические трубы из комбинированной конструкции металла и пластика хорошо обрабатываются. Для радио также неплохо подойдёт медная трубка чуть меньшего (16 мм) диаметра.

Антенна Рахматтулаева

Конструкция антенны радио является достаточно простой.

  1. Центральную жилу, оплётку и короткий отрезок коаксиального кабеля нужно припаять к контактам конденсатора переменной ёмкости.
  2. Другой конец, центральную жилу и оплётку нужно припаять к алюминиевому обручу. Также можно использовать автомобильные хомуты, которые нужно тщательно зачистить, с диаметром 16-26 мм. Место контакта также нужно тщательно зачистить.
  3. Соотношение длины окружности рамки к длине окружности петли связи должна равняться 1:5.
  4. С конца коаксиального кабеля, а также с центральной жилы своими руками нужно удалить внешнюю изоляцию на длину в 1 см.
  5. От середины кабеля для FM-антенны нужно отмерить по полсантиметра в обе стороны и снять внешнюю изоляцию. После этого оплётку кабеля требуется удалить. Это приведёт к её разрыву.
  6. Проверьте диапазонность приёмопередающего устройства так, чтоб рамка имела резонанс от 5 до 22 Мгц. При других ёмкостях конденсатора можно изменить параметры приёмо-передающего устройства.
  7. Если вам больше интересны диапазоны с низкой частотностью – лучше использовать рамку с диаметром больше – 1 или 1,5 метра. Если же высокочастотные – 0,7 метра.

Такое решение – простой вариант, чтобы получить резонансную антенну, способную работать в многих диапазонах. Её диаграмма направленности будет представлять собой цифру 8. Антенны из алюминия и меди работают примерно одинаково.

Мы предложили вашему вниманию популярные типы антенн для радио, которые можно сделать своими руками. Большинство таких решений достаточно просты для изготовления дома, а простота их настройки позволит без труда справляться с самыми сложными проблемами.

Техника самостоятельного изготовления

Сделать антенну для радио своими руками не так уж и сложно, главное, подготовить все необходимые материалы и следовать основным правилам. Существенное увеличение качества и чувствительности приёма достигается вертикальной установкой устройства под диапазон распространения радиоволн. На изготовление одного агрегата у мастера уходит от 30 минут до 3 часов. А вот для создания самой конструкции понадобятся доступные предметы, которые часто можно найти в гараже.

Универсальный трубный агрегат

Основа конструкции представлена в виде отопительных или же внутридомовых водопроводных труб. Итоговое изделие получается крайне прочным и долговечным. Для работы нужно подготовить следующие материалы и инструменты:

  • Качественную фольгу медного или латунного типа.
  • Специальный сердечник из феррита, взятый из лампового телевизора или же строчного трансформатора.
  • Прочный монтажный провод длиной до двух метров и сечением 0,25 кв мм.
  • Обычный клей ПВА, а также липкая изолента.
  • Для подключения антенны к самому приёмнику понадобятся фиксирующие штыри.

Изначально необходимо взять сердечник и изготовить для него обмотку. Для этих целей можно задействовать не только изоленту, но и бумагу, которую нужно уложить в два равномерных слоя. Один шар фольги аккуратно наматывается поверх бумаги с небольшим перекрытием витка (1 см). На участке перехлеста всё должно быть изолировано, дабы предотвратить контакт двух сторон намотки. На подготовительный экран мастер должен намотать 26 оборотов провода с отводами на 8, 12 и 24 витка. Концы вводятся в соединительные штырьки. Финальная настройка приёмника осуществляется по схеме подбора обмоток контура связи.

Причины неуверенного приема радиостанций

Величина затухания зависит от:

  • расстояния, которое проходит электромагнитная волна;
  • несущей частоты передатчика (чем выше, тем больше потери) или длины волны;
  • состояния и материала проводящей среды;
  • наличия помех на пути распространения ЭМВ;
  • качества регенерации и коррекции;
  • формы сигнала.

Цифровой дискретный радиосигнал, проходя через повторитель, чаще всего полностью восстанавливается без потери информации.

Наиболее характерная форма помех для линий передач — перекрестная наводка. Причиной появления искажений могут быть неисправности оборудования, трещины изоляции. При передаче сигналов по проводам для устранения помех пары перевивают.

Экранирующие свойства материалов стен и отделки зданий также способны ослабить радиосигнал. Сильный экран — металлический сайдинг, алюминиевые сэндвич-панели, крыши из профлиста, металлочерепицы и т.д.

Каждый радиоприемник имеет в своем составе встроенную антенну. Для того, чтобы она уверенно воспринимала полезный сигнал, отделяя его от шумов и помех, его уровень должен превышать определенный порог. Это значение называют чувствительностью радиоприемника. Хороший приемник обладает лучшей чувствительностью, но с расстоянием от передающей антенны уровень радиосигнала падает. На некоторой дистанции прием на встроенную фм антенну становится невозможным.

Но даже на небольших расстояниях на территории города встречаются мертвые зоны, где сигнал резко затухает. Радиоволна распространяется только по прямой и плохо проходит сквозь препятствия. Но зато имеет свойство от них отражаться. Правда, после отражения она теряет свою мощность. Но отраженный сигнал, складываясь с основным, приводит к полной неразборчивости сигнала от радиостанции.

Прямолинейное распространение радиоволн фм диапазона не позволяет уверенно их принимать и за линией горизонта, куда сигнал от передающей антенны проникнуть не в состоянии. Он может попадать за горизонт, отражаясь от облаков, но это зависит от погоды и все равно не очень помогает.

Предлагаем ознакомиться Чем отмывается перманентный маркер

Выходом из положения является:

  • усиление входного сигнала перед подачей на вход приемника;
  • избирательный прием только с одного направления;
  • подъем точки приема на некоторую высоту.
