Особенности распространения радиоволн

Перед тем как приступить к самостоятельному изготовлению антенны, следует понять основной принцип передачи сигналов в FM диапазоне (88-108МГц). К числу основных особенностей этого радиофизического процесса относятся:

  • получение качественного сигнала возможно только в случае, если транслирующая база (радиовышка, телевышка и пр.) находится в пределах видимости приемника;
  • принимающее устройство, находящееся на большом удалении от транслирующей базы, испытывает проблемы, связанные с качеством принимаемого сигнала в вечернее и ночное время суток;
  • на качество получаемого сигнала влияют различные погодные условия: ветер, дождь, снег, град и пр.

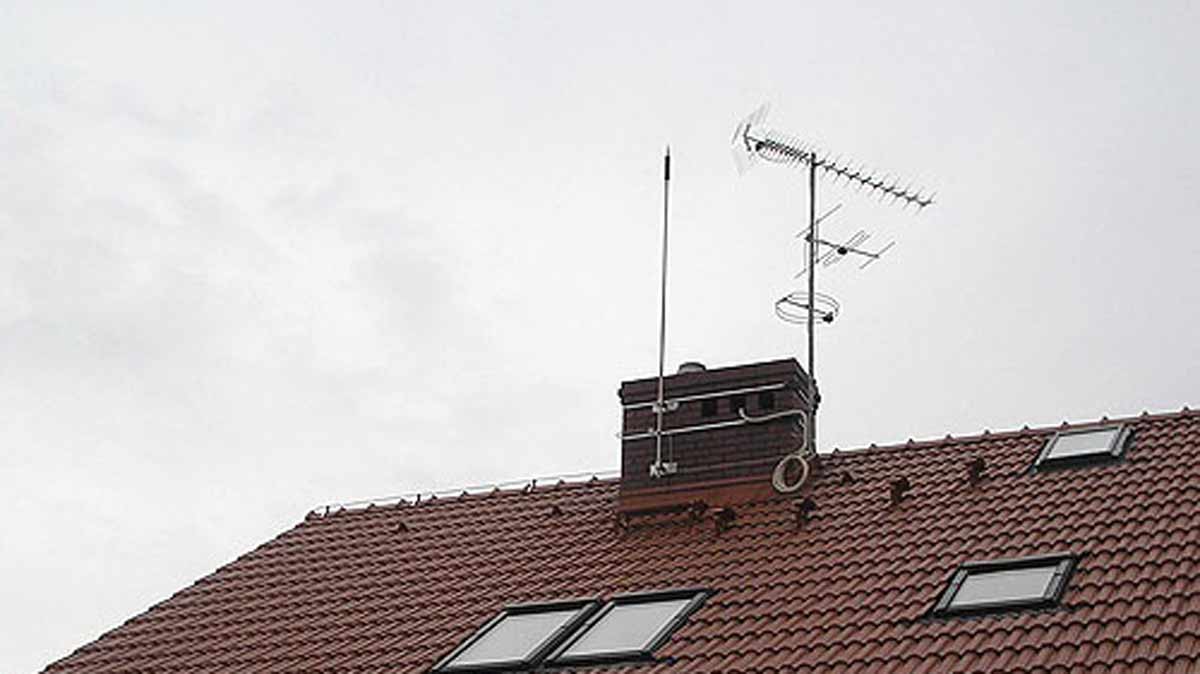

Увеличение чувствительности приемника, а также качества получаемого им сигнала, достигается посредством вертикальной установки антенны. Конструкция, сопряженная с устройством, попадает под диапазон распространения радиоволн, передаваемых транслирующими станциями. Результатом подобной модернизации становится исчезновение многих проблем, связанных с частыми помехами и низким качеством принимаемых прибором радиосигналов.

Лучшие модели

Популярных моделей среди усилителей практически нет. Подобные устройства устанавливаются крайне редко, так как современная мультимедийная система позволяет воспроизводить музыку с различных носителей. При определении популярной модели учитываются нижеприведенные моменты:

  • Стоимость устройства. Предложение отечественного происхождения обходится в 1000 рублей. Не стоит забывать о том, что цена определяет основные свойства устройства.
  • Длительность эксплуатационного срока. Установка усилителя предусматривает изменение цепи подключения приемника. Поэтому следует подключать устройство, которое сможет прослужить в течение нескольких лет.
  • Надежность. Устройство должно работать в различных условиях эксплуатации: перепадов напряжения, температур, влажности и других ситуаций.
  • Уровень сигнала. Этот показатель может варьироваться в большом диапазоне.

В продаже встречаются модели отечественного и зарубежного происхождения. Большей популярностью пользуются модели зарубежного происхождения, отечественные обходятся в несколько раз дешевле.

Триада 304

Отечественный усилитель автомобильной антенны под названием «Триада 304» стоит 650 рублей. В интернете встречаются различные отзывы, многие из них отрицательного характера. Положительными моментами являются следующие:

  • Невысокая цена.
  • Хорошее качество сборки.
  • Есть возможность отключить устройство в случае уверенного сигнала.
  • Оптимальная функциональность.

Подобный усилитель не служит в течение длительного периода. Поэтому часто отдают предпочтение другим моделям зарубежных производителей.

Prology TFB-100

Усилитель для антенны иностранного происхождения пользуется большей популярностью по причине привлекательных эксплуатационных характеристик. Модель Prology tfb-100 обладает следующими особенностями:

  • Устройство может одновременно работать с несколькими антеннами.
  • Проводится качественное усиление сигнала в цифровом и аналоговом диапазоне.

Рассматриваемое устройство обладает небольшими размерами, поэтому с установкой не возникает проблем.

Мастер-кит

При поиске универсального варианта исполнения выбирается автомобильный антенный усилитель «Мастер-кит». Он обладает нижеприведенными особенностями:

  • Применяемая схема двухкаскадная.
  • Есть специальные наборы, которые просты в сборке. Для этого достаточно иметь паяльник и требуемые расходные материалы.

Стоимость подобных наборов относительно невелика. Поэтому выбирают их для улучшения качества приема радиосигнала в различных диапазонах.

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

  • анкерный болт;
  • набор для паяния;
  • около 3000 мм мягкой проволоки, сделанной из меди;
  • чехол из пластика;
  • схему для усилительного устройства;
  • транзистор КТ368А;
  • провод, который будет вести в салон автомобиля;
  • для активного диполя — резисторы и конденсаторы.

Процесс изготовления

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

  • при помощи магнитов;
  • используя вакуумные присоски;
  • струбцинами;
  • установить место для штатной антенны;
  • при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

  1. Взять проволоку и нарезать резьбу.
  2. С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
  3. Закрутить первую гайку.
  4. Вставить проволоку в разъем изолятора и закрутить гайку №2.
  5. Зафиксировать все контргайкой.
  6. Вставить изолятор в отверстие, находящееся на корпусе транспорта.
  7. Зачистить центральную жилу радиокабеля.
  8. Намотать несколько витков защищенной жилы, закрепить все гайками.
  9. Соединить экран провода с корпусом транспортного средства.
  10. Подсоединить ко второму концу кабеля антенный разъем.
  11. Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

Назначение:

  1. Прием радиовещания.
  2. Прием телевещания.
  3. Прием спутниковой информации систем навигации.
  4. Связные автомобильные антенны.

Способ установки антенн на авто:

  1. Магнитные.
  2. На присоске.
  3. Врезные.
  4. Резьбовое соединение.
  5. На струбцине.
  6. Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

По месту размещения:

  1. Наружные автомобильные антенны.
  2. Салонные (внутренние).

Типу усиления:

  1. Активные.
  2. Пассивные.

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

  1. Радио обозначается, FM, AM (частоты 70 — 108 МГц).
  2. Телевидение — DVB – T (частоты ниже 900 МГц).
  3. Навигация – GPS (порядка 400 МГц).
  4. Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 – 530 МГц, упомянуто, “доступна опция приема сигналов GPS”. Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема

Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество

Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой – радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

Как сделать автомобильную антенну своими руками

Для радио

Антенну для автомобильного радиоприемника можно сделать из любого стального штыря. Для того, чтобы она хорошо работала во всем диапазоне волн, от средних (АМ) до ультракоротких (FM), необходимо установить индуктивный удлинитель эффективной длины. Он представляет обычную катушку индуктивности, намотанную толстым медным проводом в лаковой изоляции. Такой провод можно взять с понижающей обмотки старого мощного трансформатора.

Для того чтобы обмотка была достаточно ровной, ее намотку производят на длинной шпонке с шагом резьбы приблизительно равным диаметру провода.

Конец провода зачищают и закрепляют под шайбу на этой шпонке, как показано на рисунке.

Индуктивность обычно наматывают длиной более 20-ти сантиметров. При желании к ее окончанию можно прикрепить (лучше приварить) стальной упругий прут-удлинитель длиной до 50 см. Далее получившуюся конструкцию заливают силиконом. В-принципе, антенна готова, ее можно устанавливать в качестве врезного устройства на штатное место автомобиля. Для улучшения дизайна ее можно поместить в черный кембрик соответствующего размера.

Несмотря на простоту изготовления и малые размеры, антенна имеет высокую эффективность в широком диапазоне частот.

Для телевизора

Антенну для телевизора обычно изготавливают в активном варианте, то есть с усилителем. Большинство жителей в сельской местности и дачников имеет опыт установки внешних антенн с усилителем на антенне. Этот опыт можно применить для изготовления телевизионной антенны для автомобиля. Для этого понадобится кусок медного провода длиной до 1 метра, коаксиальный кабель, два разъема для подключения к телевизору и антенне, стандартный (обычно польский) активный антенный усилитель и стандартная гальваническая развязка (переходник на питание).

Самая простая и в тоже время эффективная телевизионная антенна приведена на рисунке.

Для ее изготовления потребуется только медная проволока и стандартный телевизионный разъем. Длина ребра обычно выбирается от 80 до 120 мм. Данная антенна рассчитана на прием дециметровых волн. В этом же диапазоне находятся станции вещания цифрового телевидения (для подключения к DVB-T2 приемнику).

Антенну можно аккуратно прикрепить к ветровому стеклу с помощью присосок. Можно самостоятельно экспериментировать с формами и размерами рамки антенны. Иногда неожиданно удается получить высококачественную антенну при минимальных размерах.

Для усилителя с развязкой на питания можно собрать стандартную схему, аналогичную антенному устройству для стационарного телевизора.

1 – разъем автомобильного телевизора (может быть другого типа);

2 – блок гальванической развязки по питанию (его можно купить отдельно, он продается вместе с блоком питания для антенных усилителей);

3 – кабель для подключения питания;

4 – стандартный антенный усилитель для стационарных телевизоров (тип выбирается, исходя от дальности до передающей станции в зоне эксплуатации авто).

Монтировать схему лучше с помощью пайки.

Конструкцию помещают в подходящий корпус и устанавливают недалеко от антенны.

Изготовленный антенный усилитель подойдет и для радиоприемного устройства, работающего в диапазоне FM.

Для рации

Наиболее сложно изготовить антенну для автомобильной рации. Точнее, не изготовить, а настроить. В процессе настройки требуется специальное оборудования, такое как измеритель коэффициента стоячей волны (КСВ). Если даже немного отклониться от размеров конструкции антенны, предлагаемой длины кабеля, то излучаемый передатчиком рации мощный высокочастотный сигнал «вернется» назад в радиостанцию, не дойдя до эфира, что может привести к ее поломке.

Излучение, распространение и прием электромагнитных колебаний изучает наука, именуемая электродинамикой. Она не из простых, поэтому для самостоятельного изготовления антенн для раций лучше использовать чужой опыт. В интернете есть много интересных конструкций, например, изображенная на рисунке.

Для такой конструкции можно использовать заводскую штыревую антенну, установив ее на самодельный штырь с волновым удлинителем, намотанном на изоляторе.

Хорошие антенны для раций дорогие, но их можно изготовить из доступных узлов.
