Как сделать циклон для пылесоса своими руками: изготовление циклонного фильтра в домашних условиях

Пылесос, в котором сепаратор и емкость для сбора мусора представляют собой одно целое

Простейший циклон делается из канализационной трубы большого диаметра.

Высота имеет принципиальное значение: чем более длинный путь проделает грязный воздух вдоль стенок, тем меньше частиц попадет в выпускной патрубок. Другая сторона медали – длинный цилиндр требует большой мощности базового пылесоса.

Есть способ пойти на технологический компромисс: высоту цилиндра делаем средней, а по пути движения монтируем спиральную направляющую типа «улитка».

Это эффективная технология. Во-первых, загрязненный воздух принудительно направляется по необходимой траектории, создается максимальная центробежная сила для твердых частиц.

Во-вторых, отсутствуют завихрения в центральной части цилиндра, в которых может находиться взвесь из более легкой пыли. В любом случае, на выходе мы получаем более чистый воздух.

Типовой набор деталей показан на иллюстрации.

Кроме комплектующих для канализации, вам понадобятся:

крепежные элементы: винты, саморезы
средство для герметизации стыков (густой клей или герметик)
прочный скотч (если не удастся обеспечить герметизацию традиционным способом)

Собственно это всё. Никаких сложных технических приспособлений не требуется. Отдельно можно сказать про извлечение скопившегося мусора. Либо нижняя часть циклона выполняется съемной, либо используется дополнительная емкость, сверху которой пристыковывается цилиндр.

Вторая конструкция удобна в использовании, но требует мощного пылесоса. Объем существенно увеличивается, и для создания первичного вакуума требуется больше энергии.

Итог: Нет необходимости тратить значительные средства на покупку промышленного образца. Самодельный агрегат не менее эффективен, и строится из недорогих подручных материалов.

Самодельный циклон за две минуты — видео

Принцип действия и преимущества водяного фильтра

При включении агрегатов промышленного назначения двигатель обеспечивает разрежение воздуха, а затем происходит его захват вместе со строительной пылью. Воздушные массы вместе с частицами бетона пропускают через систему фильтрации, основным элементом которой является резервуар с водой. В нем оседают крупные фракции мусора, а более мелкие улавливаются с помощью сепаратора.

По сравнению с другими вариантами очистки пылесос с аквафильтром более эффективен и не требует приобретения расходных элементов, но для его работы необходимо значительное количество чистой воды. Частая ее замена не всегда возможна, поэтому такие модели используются при выполнении ремонта в жилых, административных и производственных помещениях с функционирующей сетью водоснабжения. Еще один недостаток пылесосов с водяным фильтром — ограниченная производительность, не позволяющая справляться с удалением цементной пыли в слишком больших объемах.

Назначение и разновидности

В современных моделях пылесосов устанавливаются фильтры. Основные разновидности:

циклонные;
аквафильтры.

Действие аквафильтров тоже не требует пояснений – запыленный воздух и мусор попадают в водную среду и, намокнув, остаются в нижней части фильтрующего устройства. К достоинствам этого типа можно отнести высокоэффективную очистку атмосферы – чистота и увлажненность воздух на выходе гораздо выше, чем у пылесосов с другими фильтрами.

Благодаря этому пылесосные устройства с таким типом фильтрации востребованы в семьях, где есть маленькие дети либо лица, подверженные аллергическим реакциям. Среди минусов подобных приборов следует отметить высокую цену и увеличенные габариты и вес. В промышленных пылевсасывающих устройствах чаще всего реализована система циклонной фильтрации. Также следует отметить, что эти аппараты можно подсоединять напрямую к тем станкам, которые при работе образуют много сора и пыли.

Как сделать своими руками?

Промышленные пылесосы с циклонной фильтрацией доступны не всем – они рентабельны лишь для помещений большой площади с постоянно скапливающимися объемами мусора. Если у вас своя мастерская небольшого размера, а при работе постоянно образуется древесный либо металлический сор, который вы уже устали убирать вручную, соберите самодельный циклон-пылеулавливатель, и вы намного облегчите себе работу.

Первым делом определитесь, для сухой или влажной уборки предназначено ваше циклонное устройство. В целом технология сборки одна, просто для очистки увлажненного сора есть свои маленькие нюансы. В качестве циклонной колбы можно взять обыкновенное ведерко от масляной краски либо алебастра.

На крышке емкости не должно быть сколов или трещин, она должна обеспечивать герметичность закрытого ведра. Конечно, для циклона в ней необходимо будет просверлить отверстия, диаметрально противоположные по местоположению. Диаметр будущих каналов – 54 мм, от края крышки их должно отделять не менее 4 см. Далее вам понадобятся несколько канализационных уголков под 45 и 90 градусов. Положение колен должно повторять вектора воздушных потоков.

Вставьте уголок в раструб до конца. Перед этим не забудьте смазать бортик герметическим силиконовым составом. С другой стороны натяните уплотнительное кольцо из резины на раструб. Входной канал нужно расположить узкой скошенной частью внутрь емкости, отверстие (раструб) его с внешней стороны должно почти не выделяться на уровне крышки. Вытяжной канал расположите наоборот: его отверстие должно смотреть внутрь ведра.

В этот раструб вставьте одно или два канализационных колена – для выхода воздуха от стенки или из центра емкости. Закрепите места соединений кольцами из резины либо зафиксируйте с помощью скотча (сантехнического). Весомый плюс использования канализационных патрубков при конструировании циклона – это то, что их размеры сочетаются с диаметром большинства пылесосных шлангов.

Если вы планируете использовать пылесос параллельно – и для уборки жилых помещений, и для мастерской, приобретите дополнительный шланг. Эту гофрированную трубу разделите на отрезки примерно 1/3 и 2/3 от общей длины. Короткий кусок шланга оставьте присоединенным к пылесосу. Второй отрезок заправьте в отверстие входного канала циклонного устройства.

О том, как сделать циклонный фильтр для строительного пылесоса своими руками, смотрите в видео ниже.

Варианты исполнения и принцип работы

Стружкоотсос типа циклон в классическом исполнении – вертикально установленный цилиндр, плавно зауженный в нижней части. От создаваемого вентилятором разрежения внутрь корпуса затягивается загрязнённый воздух. Закручиваясь и попадая под воздействие центробежной силы, древесные отходы опускаются в нижнюю часть стружкоотсоса циклон, где установлен накопительный бункер.

Для сбора дисперсной пылеобразной взвеси устанавливается фильтровальный блок рукавных фильтров, способных к периодической регенерации путём встряхивания.

Различные модели стружкоотсосов предлагает фирма «Энкор». От самой малой – весом всего 8 кг, до профессиональной установки массой 76 кг, позволяющей одновременно подключить четыре воздуховода.

Помимо основного режима работы предусмотрена возможность сбора стружки с пола. Стружкоотсосы «Энкор» выпускаются под маркой «Корвет», различаются по добавленным к наименованию цифрам. Комплектуются мешками двух типов – фильтрующими и для сбора пыли.

«Jet» – бренд, под которым выпускается аналогичная с «Корветом» линейка стружкоотсосов. Зачастую, между этими двумя поставщиками и приходится делать свой выбор потребителю. По мнению некоторых из них, стружкоотсосы «Jet» отличает лишь цвет и более высокая цена, но эксперты отмечают более продолжительный моторесурс этой марки.

Обращая внимание на дизайн, нельзя забывать о главных функциональных характеристиках: мощности потока и производительности. Почитателям немецкого качества можно обратить внимание на стружкоотсосы фирмы «Metabo»

Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов

Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка. Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя

Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов. Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка. Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя

Почитателям немецкого качества можно обратить внимание на стружкоотсосы фирмы «Metabo». Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов

Рейтинг качественных ручных пылесосов с циклонным фильтром.

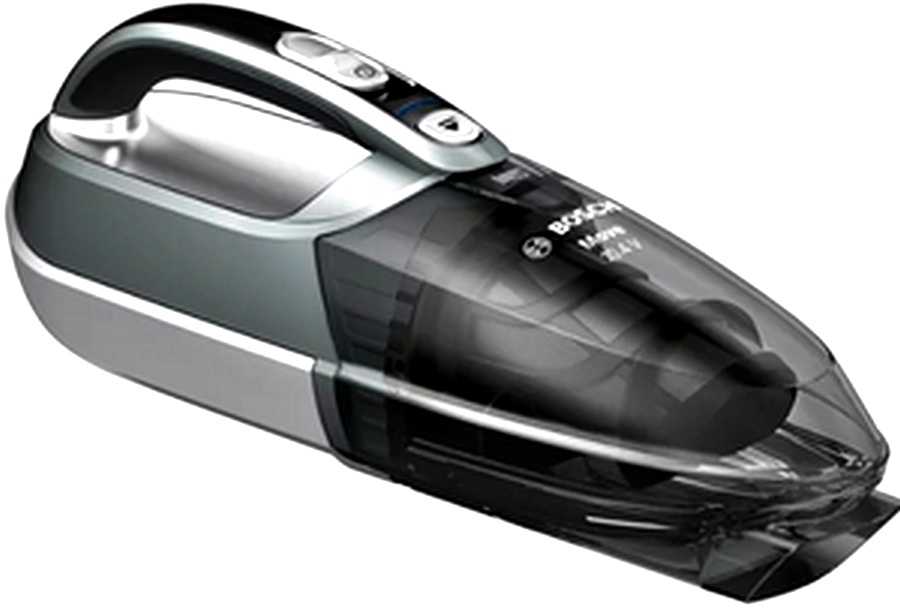

Bosch BHN 20110

Параметры	Характеристики
Тип	Ручной
Мощность всасывания	20,4 Вт
Вес	1,4 кг
Продолжительность работы	16 мин

При необходимости быстро убрать пыль в углу или почистить салон автомобиля поможет Bosch BHN 20110. Ручной агрегат с аккумуляторной батареей отлично всасывает измельченный мусор и крошки. Пылесос с циклонным фильтром практически не ощущается в руке. Его корпус выполнен из прочного пластикового материала. Перед использованием, аккумулятор устройства необходимо зарядить в течение 960 минут. Время работы агрегата составляет 16 минут – достаточное для быстрой уборки на небольших поверхностях. Средняя цена: 3 760 рублей.

~~Bosch BHN 20110~~

Достоинства:

Компактный;
Не дорогой;
Мало весит;
Можно использовать в автомобиле;
Контейнер – пылесборник легко чистится.

Недостатки:

Фильтры своевременно необходимо очищать от мусора;
Долго заряжается;
Недолго держит зарядку при работе.

Philips FC6142

Параметры	Характеристики
Тип	Ручной пылесос, работающий на аккумуляторе
Потребляемая мощность	56 Вт
Всасываемая мощность	9 Вт
Дополнительные функции	Может собирать жидкость

Ручной аккумуляторный пылесос с функцией сбора жидкости подходит для разного типа уборки. Компактный аппарат быстро соберет пыль, шерсть и влагу на малых площадях поверхности. Время работы циклонного пылесоса составляет около 9 минут. Конструкция легкая по весу, легко разбирается и собирается. Средняя цена: 3 850 рублей.

~~Philips FC6142~~

Достоинства:

Аппарат легкий по весу;
Можно быстро собрать образовавшуюся жидкость;
Конструкцию удобно разбирать и промывать.

Недостатки:

Долго заряжается;
Не долго держит энергию.

Lumme LU-3207

Характеристики	Параметры
Тип	Ручной пылесос
Потребляемая мощность	600 Вт
Дополнительная опция	Обеззараживающая УФ — лампа

~~Lumme LU-3207~~

Достоинства:

Интересный дизайн;
Компактный;
Мобильный;
Издает слабый шум;
Отлично всасывает пыли и мелкие загрязнения;
Устройство легко удерживать при работе;
Бюджетная цена.

Недостатки:

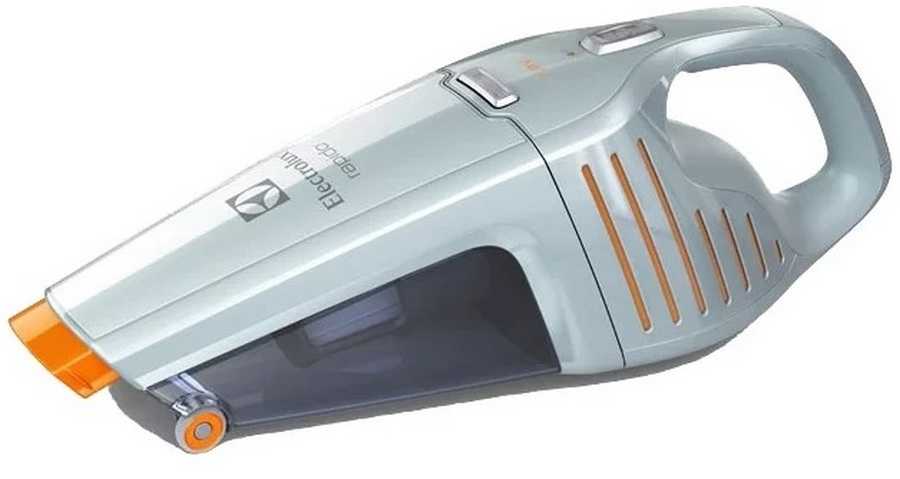

Electrolux ZB 5106

Параметры	Характеристики
Тип	Ручной
Мощность всасывания	12 Вт
Время работы аккумулятора	11 мин
Уровень шума	78 дБ

~~Electrolux ZB 5106~~

Достоинства:

Отлично справляется с уборкой шерсти домашних животных;
Компактные габариты позволяют хранить аппарат в удобном месте;
Маневренный;
Легко устраняет загрязнения в труднодоступных местах.

Недостатки:

Долгое время зарядки;
Короткое время для работы.

Что это такое?

Новейшей технологией в комплектации пылесосов является циклон для пылесоса. Он имеет вид прозрачной емкости или контейнера, где происходит сбор мусора и пыли. Пользователь может наблюдать за процедурой фильтрации своими глазами. После того как с помощью мощной силы всасывания воздух попадает внутрь агрегата, циклон формирует воздушный вихрь в спиральной форме. Благодаря центробежной силе во время всасывания воздуха весь собранный мусор и пыль вжимаются в стены емкости, после чего образуют осадок на фильтровальной подкладке.

Поэтапная работа циклонного фильтра:

включение устройства дает толчок к возникновению сильного потока воздуха, который затягивает пыль и мусор в пылесос;
до того как попасть в емкость циклонного фильтра, пыль очищается в фильтре первичного очищения, что имеет вид мелкоячеистой пластиковой сетки;
следующим этапом очистки мусора является прохождение через НЕРА – фильтр, который выглядит как ватная пластина;
далее пыльный воздух оказывается в циклоне, где благодаря его форме усеченного конуса происходит создание эффекта вихря, который в итоге приводит к оседанию мусорных частичек на стенах и дне контейнера;
в итоге процесса из пылесоса выходит воздух, на 97% очищенный от ненужных и вредных примесей.

Использование циклонного фильтра изначально было востребованным не в бытовой уборке помещения, а в промышленности. Кроме домашнего использования, их применяют в следующих областях:

частных и промышленных мастерских;
лесоперерабатывающих цехах;
камерах порошковой, пескоструйной окраски;
на стройплощадках, где необходимо своевременное удаление пыли и мусора;
при станочной обработке металлов;
во время заправки картриджей;
на производстве, где проводится сепарация мелкой и легкой фракции.

Ошибки при выборе пылесоса

Очень часто при выборе пылесоса, будущие владельцы товара совершают следующие ошибки:

Перепутаны понятия потребляемая мощность и мощность всасывания. Первый показатель обычно пишется на упаковке изделия. Параметр определяет количество потребляемой и расходуемой электроэнергии. Мощность всасывания может находиться в интервале от 100 – 500 Вт. Именно этот критерий и определяет продуктивность работы аппарата.
Слишком большие габариты аппарата. Приобретая пылесос, необходимо учитывать особенности дома, в котором будет работать устройство. Нет смысла покупать большой многофункциональный агрегат в квартиру с малым пространством. Во-первых, не будет места для хранения; во-вторых, в одной комнате нет возможности использовать все преимущества пылесоса.
Не знание технических характеристик и правил эксплуатации могут привести к поломке пылесоса. Перед покупкой необходимо ознакомиться с гарантийным сроком обслуживания товара. А перед применением стоит изучить инструкцию и соблюдать правила использования устройством.

Получить полную информацию о товаре нужно у продавца – консультанта. При сомнениях в выборе, сотрудники магазина дадут грамотный совет и рекомендацию как подобрать пылесос.

Расчеты Циклона

Рассмотрим простой вариант расчета и основные чертежи самодельного циклонного фильтра, который предназначен для работы с пылесосом. Классическое устройство состоит из двух частей. Первая предназначена для закручивания воздуха, вторая – конусообразная, направляет мусор в емкость, в результате чего он там запирается.

На фото приведен чертеж и расчет фильтра под входную и выходную трубу сечением 50 мм. Для увеличения производительности в качестве входного элемента рекомендуется использовать трубу прямоугольной формы 100х50 мм. Если таковую найти не удастся, то можно обойтись и 50 мм.

В верхней части изделия располагается выходная труба, предназначенная для подключения пылесоса

Особое внимание следует уделить тому, насколько эта труба должна быть заглублена. От этого напрямую зависит качество фильтрации. Чтобы улучшить направление воздушного потока, вокруг выходной трубы делают рампу, которая улучшает закручивание

Рампа имеет вид шнека, состоящего из одного витка с внутренним диметром, равным выходной трубе и внешним, соответствующим размеру корпуса

Чтобы улучшить направление воздушного потока, вокруг выходной трубы делают рампу, которая улучшает закручивание. Рампа имеет вид шнека, состоящего из одного витка с внутренним диметром, равным выходной трубе и внешним, соответствующим размеру корпуса.

Согласно приведенным формулам, рассчитываются витки шнека. В процессе изготовления этого узла нужно предусмотреть способ монтажа к корпусу, выполнив необходимые сгибы.

Схема устройства

Что это такое — циклонный фильтр для пылесоса? Это конус, в широкой части которого есть отверстие для забора воздуха, а нижней он крепится к пылесосу. Принцип работы такого фильтра основан на центробежной силе. Забирая пыль через отверстие, воздух разгоняет ее и прижимает к стенкам конуса. Накопленный осадок под действием силы тяжести накапливается у горловины, через которую попадает в сборник пылесоса.

Нужно понимать, что для качественной работы такого фильтра необходим очень мощный пылесос. Обычный бытовой прибор может с такой работой не справиться. Более того, современные пылесосы снабжены реле времени, то есть они отключаются после 15-20 минут работы в целях экономии электроэнергии и ресурса прибора. Именно поэтому, если человек собрался сделать циклон для пылесоса своими руками, он должен использовать промышленный агрегат с мощным мотором или просто мощный электромотор.

Принцип работы

Прежде чем вы решите для себя, какой выбрать пылесос с циклонным фильтром, стоить понять, как он работает.

Когда в 1986 году Джеймс Дайсон создал первый подобный агрегат, он позиционировал свое творение не только как удобную и действенную технику, но и как нечто более полезное для окружающей среды. Целью изобретения была не только качественная уборка, но и очищение воздуха на выходе. Поэтому Дайсон оснастил свой пылесос несколькими угольными фильтрами, которые мы сегодня еще называем НЕРА.

Чтобы аппарат выпускал очищенный воздух, ему сначала требовалось рассортировать мусор. Это стало возможным при замене мешка-пылесборника двумя пластиковыми контейнерами – один внутри другого. Сначала пыль попадала в больший. Там она крутилась с невероятной скоростью и отсеивалась через своеобразное сито в маленькую камеру. Получается, крупный мусор оставался снаружи, а мелкий оседал на стенках внутреннего контейнера. А затем уже воздух очищался несколькими фильтрами и «выдыхался» наружу.

Для подобных манипуляций пылесос должен обладать высокой мощностью. Поэтому и по сей день агрегаты с фильтром циклонного типа имеют большую силу всасывания.

Краткий обзор марок с циклоном

Приборы с циклонными системами выпускают практически все известные производители клининговой техники. Каждый из них вносит свои разработки, поэтому и внешний вид контейнеров, и внутренняя конструкция могут отличаться.

Фильтры популярных циклонников с корпусом на колесах и всасывающей трубой:

У вертикальных моделей циклонный фильтр выглядит иначе: он компактнее, меньше весит, соответственно, не такой производительный, как у обычных напольных аналогов.

У комбинированного пылесоса Xiaomi Roidmi Wireless циклонная система является съемной, при необходимости превращается в легкий ручной прибор. Он еще и «умный» – работа модели контролируется со смартфона

При покупке агрегата с циклонным фильтром применяются те же правила, что и для выбора любого клинингового оборудования: учитывается мощность, вес, дополнительные функции, наличие аккумулятора, возможность работы в автоматическом режиме (у роботов).

Если нужна регулярная качественная сухая уборка, подходят приборы с циклонной системой сбора пыли – мощные, недорогие, простые в уходе.

Назначение и характеристики циклонов

Циклон представляет собой специализированную воздухоочистительную установку (хотя подобные агрегаты применяются также в качестве стружкоотсосов, опилок и иных средств для удаления отходов).

В качестве воздухоочистителей промышленные конструкции циклонов должны обеспечивать отсос и пылеудаление с эффективностью не ниже 85…90%, при пылеудалении фрагментов с размерами не менее 10…12 мкм. Они оснащаются различной конструкции фильтрами. Наиболее эффективны электрофильтры, благодаря которым одновременно производится снятие зарядов статического электричества с частиц пыли.

Принцип действия циклона заключается в следующем. В улиткообразное входное пространство циклона с большой скоростью (до 20 м/с) поступает воздух, для чего обычно используются вентиляторы. Воздух, содержащий частички пыли, закручивается, после чего поступает в коническую полость аппарата. Особенности геометрического строения циклона обуславливают постепенное увеличение скорости воздушного потока, содержащего пыль и иные отходы. В процессе этого происходит самоотделение более тяжёлых частиц пыли от более лёгких. Первые оседают на дно, а вторые, перемещаясь в конусообразном пространстве, попадают в пылесборник, откуда их уже легко удалить с помощью ведра или герметичного контейнера. Очищенный воздух через трубу удаляется в атмосферу.

Эксплуатационные требования к циклонам включают в себя следующие параметры:

допустимую дисперсность частиц, которые поступают в циклон, мкм.
эффективность процесса, которая выражается в предельной весовой концентрации частиц после пылеудаления, в г/мм3;
производительность циклона, в м3/ч;
граничная температура воздуха или газа, поступающего в раструб циклона (более характерно для систем газоочистки, чем пылеудаления) – обычно до 400…600 °C;
внутренний диаметр циклона, мм.

Кроме чисто конструктивных требований, предъявляются ещё и условия качественной установки воздухоочистных аппаратов. Например, при превышении зазоров в соединениях воздуховодов часто происходит подсос воздуха, при котором производительность отделения пыли от воздуха резко снижается. Допустимая величина подсоса не должна быть более 6…8%.

Циклонные фильтры в пылесосе: плюсы и минусы технологии

Любая технология, даже самая передовая, обладает своими положительными и отрицательными сторонами, которые не всегда являются недоработкой инженеров и создателей, но могут вытекать из физического смысла изобретения. Пылесосы циклонного типа не лишены плюсов и минусов.

Преимуществами технологии можно считать следующие параметры:

отсутствие мешка пылесборника, что обеспечивает удобство использования, поскольку при опустошении достигается высокая гигиеничность в силу отсутствия прямого контакта с содержимым резервуара;
прочность пластикового фильтра. При уборке обычной пыли, которая лишена предметов с острыми краями, вероятность повреждения пылесборника минимальная, в отличие от бумажного мешка, изнашивающегося со временем.
поддержание постоянной мощности всасывания. Приборы, оснащенные мешками для сбора пыли, при забивании последнего имеют обыкновение существенно терять силу забора воздуха. Поскольку в циклонных пылесосах Самсунг с фильтром на ручке или иных других моделях на пути воздушного потока не существует преград, то мощность остается неизменной;
экономичность, вытекающая из отсутствия необходимости менять мешки для сбора пыли;
долговечность;
размеры. В сравнении с пылесосами, оснащёнными водяными фильтрами или имеющими функцию влажной уборки, циклонные модели обладают значительно меньшими габаритами и справиться с ними может даже ребенок;
визуальный контроль. Поскольку резервуар для сбора мусора изготавливается из прозрачного пластика, то в случае засасывания небольшой, но нужной вещи, её легко найти.

К СВЕДЕНИЮ!

Несмотря на прочность пластика, применяемого для изготовления контейнера, со временем на нем могут появляться царапины, поскольку пыль и мусор движутся внутри с немалой скоростью.

Но несмотря на преимущества, подобные устройства обладают рядом недостатков, в частности:

проблема со сбором мелкофракционного и лёгкого мусора. Конструкция циклона не позволяет провести качественный сбор перьев, пуха, шерсти домашних животных, волос и ниток. Если предполагается, что данный тип мусора будет превалирующим при уборке, тогда следует выбирать иные типы приборов;
накопление статического электричества. Центробежная сила, приводящая к постоянному трению воздуха с пылью о стенки резервуара, способствует тому, что с течением времени наблюдается накопление статики, которая передается на части прибора. При прикосновении существует риск получения несильного, но неприятного разряда;
зависимость всасывания от стабильности поступления воздушного потока. Если в процессе уборки происходит перекрывания всасывающей трубки (например, при чистке мебели или штор), наблюдается резкое сокращение потока воздуха, что приведет к оседанию пыли на фильтре и его засорению;
создание шума крупными частицами. Если в мусоре встречаются большие частицы, то при появлении в резервуаре они могут привести к созданию неприятного шума. Также крупный мусор может стать причиной появления царапин на стенках;
повышенный уровень шума. Поскольку циклон функционирует посредством создания центробежной силы воздушного потока, то при постоянном всасывании наблюдается создание повышенного уровня звука;
цена. Циклонные модели стоят несколько дороже традиционных аналогов, а если выбирать пылесосы, оснащенные дополнительными функциями, то придется быть готовым доплачивать за комфорт и удобство.

Перед решением купить пылесос с циклонным фильтром, рейтинги и отзывы будут не единственным определяющим фактором

Преимущества и недостатки также следует принимать во внимание, определяя, насколько именно этот тип будет оптимальным для целей конечного пользователя

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

масляный фильтр;
пластиковое ведро;
канализационные ПВХ колена на 45° и 90°.
труба сечением 40 мм и длиной 1 м;
гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
Замазываем щели герметиком.
В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
В качестве соединительного элемента с коленом используем гофру.
Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

дорожный конус;
круглые деревянные палочки;
большую емкость;
пластиковые колена диаметром 50 мм на 45° и 90°;
кусок ПВХ трубы 50 мм;
гофрированную трубу;
толстую фанеру;
крепеж.

Изготавливаем фильтр таким образом:

Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

2 гофрированных шланга к пылесосу;
ПВХ трубы диаметром 40 и 100 мм;
лист металла толщиной 0,2-0,5 мм;
2 пластиковые бутылки на 2,5 л и одна на 5 л;
ножницы по металлу;
электродрель со сверлами;
заклепочник;
термопистолет с клеем.

Изготавливаем фильтр таким образом:

От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
Спираль помещаем в большую трубу и оставляем немного выступ наружу.
В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.
