Введение

Развеем сомнения о том, что изготовленный своими руками прибор из телевизора сильно отстает от заводского, а вся затея – это пустая трата времени. Напротив, он даже выигрывает по многим параметрам.

Во-первых, нехитрая конструкция значительно реже ломается, и, в случае чего, ремонт будет выполнить гораздо проще.

А еще, к его достоинствам можно отнести то, что стоимость несомненно существенно ниже нового, купленного в магазине. И все это даже при условии, что некоторые детали вам нужно будет докупить.

Читайте подробную инструкцию про создание этого устройства самостоятельно и без особых усилий из деталей старого телевизора. Следуйте нашим советам, и у вас не возникнет никаких вопросов. Ниже есть все чертежи, нужные вам пригодиться в процессе сборки.

Кроме них, для создания панели регулирования и силового блока вам будут нужны нехитрые детали, которые можно достать в магазине, купить у других умельцев.

Диагностика самодельного инвертора и его подготовка к работе

Сделать инверторный сварочный аппарат – это половина дела

Не менее важной задачей является его подготовка к работе, в процессе которой проверяется корректность функционирования всех элементов, а также их настройка

Первое, что требуется сделать при проверке самодельного сварочного инвертора, – это подать напряжение 15 В на ШИМ-контроллер и один из охлаждающих вентиляторов. Это позволит одновременно проверить работоспособность контроллера и избежать его перегрева в процессе выполнения такой проверки.


Проверка выходного напряжения тестером

После того как конденсаторы аппарата зарядились, к электрическому питанию подключают реле, которое отвечает за замыкание резистора. Если подать на резистор напряжение напрямую, минуя реле, может произойти взрыв. После того как реле сработает, что должно произойти в течение 2–10 секунд после подачи напряжения на ШИМ-контроллер, необходимо проверить, произошло ли замыкание резистора.

Когда реле электронной схемы сработают, на плате ШИМ должны сформироваться прямоугольные импульсы, поступающие к оптронам. Это можно проверить, используя осциллограф. Правильность сборки диодного моста устройства также необходимо проверить, для этого на него подают напряжение 15 В (сила тока при этом не должна превышать 100 мА).

Фазы трансформатора при сборке устройства могли быть неправильно подключены, что может привести к некорректной работе инвертора и возникновению сильных шумов. Чтобы этого не произошло, правильность подключения фаз необходимо проверить, для этого используется двухлучевой осциллограф. Один луч прибора подключается к первичной обмотке, второй – ко вторичной. Фазы импульсов, если обмотки подключены правильно, должны быть одинаковыми.


Использование осциллографа для диагностики инвертора

Правильность изготовления и подключения трансформатора проверяется при помощи осциллографа и подключения к диодному мосту электрических приборов с различным сопротивлением. Ориентируясь на шумы трансформатора и показания осциллографа, делают вывод о том, что необходимо доработать в электронной схеме самодельного инверторного аппарата.

Чтобы проверить, сколько можно непрерывно работать на самодельном инверторе, необходимо начать его тестировать с 10 секунд. Если при работе такой продолжительности радиаторы устройства не нагрелись, можно увеличить период до 20 секунд. Если и такой временной промежуток не сказался негативно на состоянии инвертора, можно увеличить продолжительность работы сварочного аппарата до 1 минуты.

Схема управления

Для управления сварочным процессом используются короткие импульсы, формируемые в специальной электронной схеме. При изготовлении споттера на основе старого агрегата также необходимо предусмотреть блок управления, позволяющий коммутировать значительный по величине выходной ток.

Для решения этой задачи сформированные вручную импульсы подаются на первичную обмотку ТТ (простейшая управляющая схема изображена на рисунке ниже).

К недостаткам такого управления следует отнести:

  • Посредством приведённой на рисунке кнопки коммутируется сетевое напряжение, что крайне опасно;
  • При размыкании механических контактов происходит сильное искрообразование;
  • Даже если заменить включатель сети тяговым реле от стартера, управляемым кнопочным механизмом, то такая схема, несмотря на усовершенствование, всё равно будет недоработанной.

Обратите внимание! Для реализации тягового принципа допускается использование комбинации «мощный пускатель плюс автомобильное реле» (причем последнее может быть любой марки). При выборе этого сочетания реле срабатывает при подаче напряжения 12 Вольт, а его переключение вызывает срабатывание силового контактора

Однако и данный вариант управления не лишён недостатков, поскольку в этом случае не удаётся точно задавить интервал воздействия (ширину импульса)

При выборе этого сочетания реле срабатывает при подаче напряжения 12 Вольт, а его переключение вызывает срабатывание силового контактора. Однако и данный вариант управления не лишён недостатков, поскольку в этом случае не удаётся точно задавить интервал воздействия (ширину импульса).

Для тех, кто владеет азами электроники и умеет обращаться с паяльником, подойдёт более сложная в исполнении, но зато надёжная в эксплуатации электронная схема управления (смотрите фото ниже).

Здесь на входную обмотку ТТ рабочие импульсы поступают с электронного прибора – тиристора, открываемого при воздействии напряжением на его управляющий электрод. Включённый в его цепь конденсатор (С1) при разомкнутом кнопочном контакте заряжается через элементы V1-V4 диодного моста. При нажатии кнопки емкость разряжается через резистор R1 и непосредственно через цепь управляющего электрода тиристора, что приводит к его включению.

Находиться во включённом состоянии электронный прибор будет до тех пор, пока конденсатор полностью не разрядится (этот интервал можно подстроить переменным резистором R1). Для последующей операции запуска кнопку нужно сначала отпустить, а затем опять нажать (её выдержкой и определяется сварочный интервал).

Трансформатор T1 может быть любого типа (с напряжением на вторичной обмотке 12 Вольт). Параметры тиристора должны удовлетворять условиям эксплуатации, то есть допускать его работу при напряжениях до 400 Вольт и токах не менее 50 Ампер. Для этих целей вполне подойдёт электронное изделие марки Т132-50.

В заключительной части обзора напомним, что сварочное оборудование типа «споттер» чаще всего востребовано при кузовном ремонте и подобных ему работах с листовым металлом. В связи с этим при выборе выходной мощности самодельного агрегата обязателен учёт толщины листового материала, с которым преимущественно предстоит работать.

Инопуллер (обратный молоток) для самодельного споттера

Если вы разберетесь, как сделать споттер, то изготовить для него своими руками обратный молоток не составит для вас больших проблем. Не бойтесь потерять время на работу над таким устройством, потому что заводские модели инопуллеров стоят достаточно дорого.

В качестве основы для изготовления такого приспособления можно взять монтажный пистолет. От него отрезается та часть, в которую вставляется баллон с монтажной пеной или герметиком. На освободившуюся после этого крышку необходимо приварить три прутка диаметром 6–10 мм, которые будут выступать в качестве стоек. На свободные концы стоек приваривается кольцо, выполненное из прутка с таким же сечением. Диаметр кольца, которое после монтажа необходимо обмотать несколькими слоями изоляционной ленты, что исключит его приваривание к выравниваемой поверхности, должен составлять примерно 100 мм.

У штока монтажного пистолета также необходимо обрезать его изогнутую часть и упор. Вместо отрезанного упора приваривается крепление, к которому будет подсоединяться кабель, идущий от стоппера. В качестве такого крепления можно использовать болт с резьбой М10 и две гайки. Обрезанную часть штока необходимо заточить, придав ему конусную форму с диаметром концевой части 3 мм. Чтобы изготовить такое нехитрое приспособление, вам потребуется около часа (или меньше, если вы предварительно ознакомитесь с видео данного процесса).

Инопуллер для споттера из монтажного пистолета

Кроме самого споттера, для работы вам понадобятся специальные шайбы. Они привариваются с помощью этого аппарата к выправляемой поверхности по технологии точечной сварки. Изготовить такие шайбы и другие приспособления для работы также можно своими руками.

Кукольный домик

Если в семье есть девочка, ей наверняка понравится идея заселить Барби или других кукол в новый красивый домик. Для этого необязательно тратиться на покупку готовой магазинной игрушки. При наличии ненужного телевизора домик можно сделать самостоятельно. Действовать надо аналогичным образом — полностью очистить изделие от содержимого, заднюю часть заменить куском ДВП, а затем отделать ТВ любым подходящим способом.

Для пола в домике можно использовать кусок линолеума, для ковров — отрезы ворсистой ткани, для стен — обои или самоклеящуюся пленку. Игрушечную мебель делают из спичечных коробков, обклеенных цветной бумагой. Сантехника для ванной будет реалистичной, если вырезать ее из пенопласта, а зеркала — из фольги. Отличные шторы получаются из обрезков тюля на карнизах из проволоки. Картины для домика малыши могут нарисовать самостоятельно, а рамкой для них послужат склеенные полоски картона.

Блок питания

Одним из важнейших элементов блока питания сварочного инвертора является трансформатор, который мотается на феррите Ш7х7 или 8х8. Это устройство, обеспечивающее подачу стабильного напряжения, формируется из 4 обмоток:

  • первичной (100 витков провода ПЭВ диаметром 0,3 мм);
  • первой вторичной (15 витков провода ПЭВ диаметром 1 мм);
  • второй вторичной (15 витков провода ПЭВ диаметром 0,2 мм);
  • третьей вторичной (20 витков провода ПЭВ диаметром 0,3 мм).


Процесс намотки силового трансформатора

После выполнения первичной обмотки и изоляции ее поверхности при помощи стеклоткани, на нее наматывают слой экранирующего провода, витки которого должны ее полностью перекрывать. Витки экранирующего провода (он должен иметь такой же диаметр, как и провод первичной обмотки) выполняются в том же направлении. Такое правило актуально и для всех остальных обмоток, формируемых на каркасе трансформатора. Поверхности всех обмоток, наматываемых на каркас трансформатора, также изолируются друг от друга при помощи стеклоткани или обычного малярного скотча.

Чтобы величина напряжения, поступающего от блока питания на реле, находилась в пределах 20–25 В, необходимо подобрать резисторы для электронной схемы. Основной функцией блока питания сварочного инвертора является преобразование переменного тока в постоянный. Для этих целей в блоке питания используются диоды, собранные по схеме «косого моста».


Схема блока питания инвертора (нажмите для увеличения)

В процессе работы диоды такого моста сильно нагреваются, поэтому их обязательно надо монтировать на радиаторах, в качестве которых можно использовать охлаждающие элементы от старых компьютеров. Для монтажа диодного моста необходимо использовать два радиатора: верхняя часть моста через слюдяную прокладку крепится к одному радиатору, нижняя через слой термопасты – ко второму.

Выводы диодов, из которых сформирован мост, должны быть направлены в ту же сторону, что и выводы транзисторов, при помощи которых постоянный ток будет преобразовываться в высокочастотный переменный. Провода, соединяющие эти выводы, должны быть не длиннее 15 см. Между блоком питания и инверторным блоком, основу которого и составляют транзисторы, располагается лист металла, прикрепляемый к корпусу аппарата при помощи сварки.


Закрепление диодов на радиаторе

Производители

CIMCO

– немецкая компания, предлагающая широкий ассортимент безопасного и качественного инструмента для различных сфер деятельности. Предприятие постоянно работает над внедрением современных технологий в производственный процесс.

– шведский промышленный концерн, один из лидеров рынка по производству и поставке продукции

Foxweld

– торгово-производственная компания, предлагающая широкий спектр качественной продукции для сварщиков: оборудование, инструмент, расходные материалы, аксессуары.

БАРС

– российский бренд сварочного оборудования и дополнительных приспособлений, безупречное качество которых обеспечивается строгой проверкой всех этапов производственного процесса. Производитель постоянно совершенствует свою продукцию.

Тумбочка

Следующее, что можно сделать из старого телевизора своими руками – тумбочка. Этот простой, но в то же время полезный предмет интерьера, делается просто и без особых усилий.

Принцип тут несколько схож с шкафчиком. Сначала подготавливается корпус, выставляются перегородки, можно даже попробовать сделать небольшой выдвижной ящичек. После этого, тумбочка красится в желаемый цвет и ею, в принципе, можно пользоваться.

Однако, если сходить в строительный магазин и купить там несколько разных пенопластовых молдингов, то из обычной простенькой тумбочки можно вполне сделать предмет интерьера в классическом стиле.

Характеристики споттеров, выпускаемых серийно

Серийные модели споттеров, выпускаемые современными производителями, обладают следующими техническими характеристиками.

  • Устройство работает от электрической сети, значение напряжения в которой составляет 220 В.
  • Частота переменного тока в сети, от которой питается споттер, составляет 50–60 Гц.
  • Максимальная мощность споттера – 10 кВт.
  • Максимальное значение тока, на котором могут выполняться сварочные работы, – 1300 А.
  • Напряжение, получаемое со вторичной обмотки аппарата, составляет 7,8–9 В.
  • Таймер споттера позволяет устанавливать время в пределах 0–1,2 секунд.
  • Возможно использование двух режимов сварки: точечной, при которой используется таймер, и непрерывной, при которой могут выполняться как сварочные работы, так и темперирование.
  • При различных типах сварки производительность аппарата имеет следующие значения: 15% – точечная сварка деталей из металла, выполняемая на максимальном значении выходной мощности; 75% – угольная сварка, выполняемая на минимальном значении выходной мощности.
  • Тяговое усилие при использовании металлического электрода – более 100 кг.
  • Тяговое усилие при использовании монтажной шайбы – более 100 кг.

Пример еще одной самоделки

Токарный станок по дереву

Создание изделий из деревянной заготовки не обойтись без станка для работы по дереву. В качестве рабочей поверхности станка можно использовать верстак из дерево с ровной поверхностью.

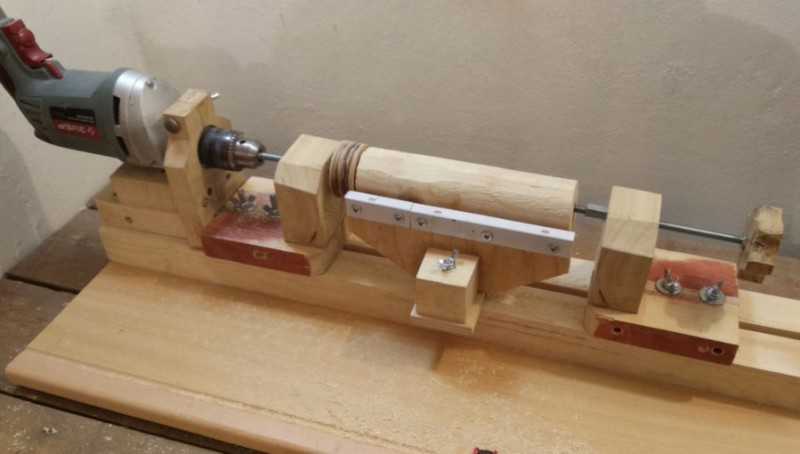

По размерам инструмента из рейки выполнить постель, в которой будет расположен и зафиксирован шуреповерт. Для фиксации применяется обычный хомут. Постель крепится к основанию при помощи саморезов или струбцины.
