Демонтаж кондиционера своими руками

Как правильно снять кондиционер своими руками при переезде или ремонте. Демонтаж внутреннего и внешнего блоков сплит-системы. Инструкция по спуску фреона, в том числе зимой.

Временное снятие блока

Внутренний блок крепится к т.н. монтажной пластине на специальных клипсах. Монтажная пластина — это, по сути, металлическое основание, которое прикручивается к стене. Затем на него уже вешается блок кондиционера.

Чтобы снять кондиционер, нужно отщелкнуть клипсы. Они могут находиться сбоку и/или по бокам блока. В большинстве случаев клипсы отщелкиваются вручную, необходимо приложить небольшое усилие.

Если в нижней части блока нет клипс, но есть два отверстия, воспользуйтесь тонким остроконечным предметом. Например, отверткой или саморезом. С ее помощью надавите на клипсы в отверстиях и снимите блок. В этом случае демонтаж существенно сложнее, чем в первом, поэтому вам может понадобиться помощь напарника или более опытного мастера.

Если вам тяжело держать блок кондиционера, воспользуетесь простым советом: придвиньте шкаф или стеллаж аккурат к месторасположению блока, оставив при этом доступ к стене, и положите кондиционер на мебель. Однако, этот способ подойдет только для тех случаев, когда длина коммуникаций достаточная.

Если сомневаетесь в правильности своих действий, лучше вызовите на дом мастера. По незнанию можно случайно сломать клипсы, и тогда блок не будет держать на монтажной пластине.

Инструкция по демонтажу кондиционера своими руками

Переходим непосредственно к деинсталляции.

Наружный блок

Отсоединяем фреонопроводы. Это можно сделать путём отвинчивания гаек, которыми магистрали прикручены к штуцерам наружного блока. К такому способу прибегают в том случае, если длина трубок позволяет использовать их на новом месте. Открытые штуцеры нужно надёжно заклеить изолентой или скотчем — это предотвратит их засорение.

Демонтаж наружного блока

Но в большинстве случаев фреонопроводы повторно не используют, тем более что их наращивание не допускается. Тогда трубки просто обрезают труборезом на расстоянии в 150–200 мм от штуцеров, сразу же зачеканивая их концы слесарными тисками.

Зачеканенные магистрали

Совет. Если известно, что кондиционер будет храниться в разобранном виде достаточно долго, трубки можно заполнить азотом и плотно закупорить. В отличие от воздуха, точнее, содержащегося в нём кислорода, азот не приводит к окислению материала.

После всех манипуляций с наружной части фреонопроводов необходимо снять теплоизоляцию.

Убедившись, что прибор отключён от сети, снимаем защитную крышку над местом присоединения электрокабеля. Его клеммы необходимо каким-либо образом пометить, чтобы избежать путаницы при подключении на новом месте. После этого нужно открутить зажимы, при помощи которых жилы прикручены к контактам наружного блока. Освободившийся конец кабеля прикручивают к фреонопроводам, которые после этого вручную выпрямляют, чтобы иметь возможность вытащить их через отверстие в стене.

Теперь откручиваем гайки, удерживающие наружный блок на кронштейнах, и вместе с помощником снимаем его, а затем и сами кронштейны.

Обратите внимание! Во время хранения и перевозки наружный блок должен быть в вертикальном положении

При транспортировке очень важно избежать тряски и ударов — для этого лучше поместить блок в коробку с предварительно уложенным в неё пенопластом

Отсоединение компрессора

Если демонтаж кондиционера производится с целью ремонта компрессора, последний нужно правильно отсоединить. Делается это так:

  1. С наружного блока снимаются крышки.
  2. После этого можно будет отсоединить от компрессора трубки всаса и нагнетания.
  3. Отключаем провода, питающие компрессор и вентилятор.
  4. Откручиваем крепления, удерживающие вентили и конденсатор.
  5. Снимаем конденсатор, получая доступ к креплениям компрессора.
  6. Снимаем компрессор.

Действуя таким образом, вы исключите риск повреждения трубопроводов обвязки. Ещё один плюс: появляется возможность вести ремонт нескольких элементов наружного блока одновременно, что позволит справиться с задачей быстрее.

Чтобы с компрессором можно было работать, нужно вылить имеющееся в нём масло.

В случае с поршневой моделью оно без проблем сливается через всасывающий патрубок. У спиральных и роторных моделей приходится просверливать днище (диаметр отверстия — 5–6 мм). Насквозь сверлить нельзя, иначе внутрь попадёт стружка. Оставляют тонкую перегородку, которую затем протыкают пробойником.

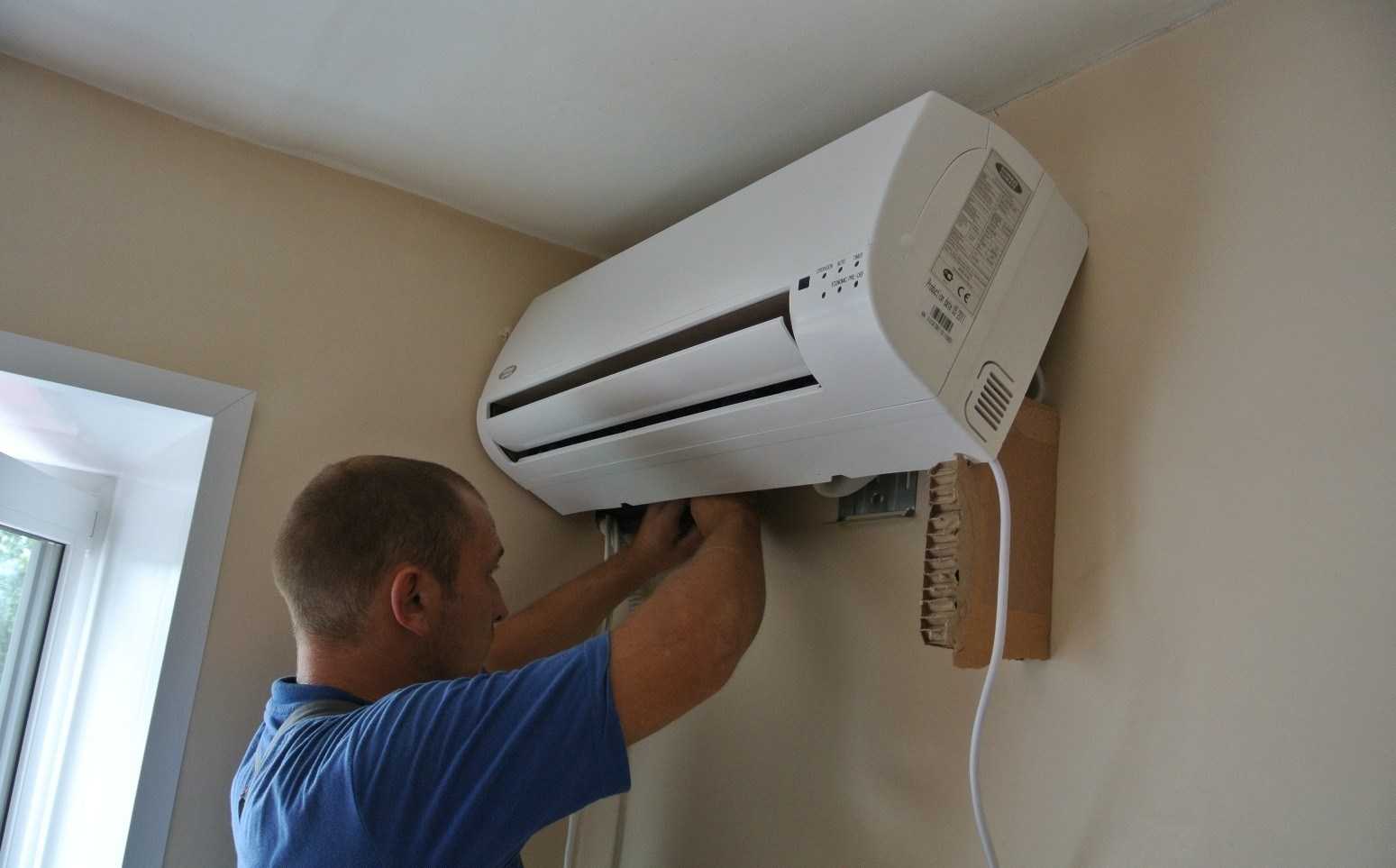

Как снять внутренний блок

Чтобы получить доступ к фиксаторам внутреннего блока, необходимо снять с него лицевую панель. Затем отсоединяют фреонопроводы, электропровода, отщёлкивают фиксаторы и снимают блок с направляющих.

Демонтаж внутреннего блока

Обратите внимание! На этом этапе обыватель сталкивается с некоторыми трудностями: при неосторожных действиях легко можно повредить защёлки испарителя

Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций

Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций

Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций

Соблюдайте осторожность с защелками!

Сняв внутренний блок, откручивают монтажную пластину, извлекают из стены фреонопроводы с питающим кабелем и откручивают декоративный короб, уложенный вдоль наружной стены.

От простого к сложному

Большинство людей придерживаются стандартного мнения, что лучше доверить это непростое дело специалисту, и, по большому счету, будут правы. Дело в том, что, не зная, как самостоятельно снять кондиционер, можно невольно запустить большую часть воздуха в его конструкционные блоки. Свойство труб окисляться изнутри может впоследствии привести к повреждению прибора и, соответственно, помешать его установке в другом месте.

В любом случае, как бы бережно вы не относились к устройству, банальная замена фреона, а также чистка самой охлаждающей конструкции должны производиться регулярно. В связи с этим, вам придется либо оплачивать профессиональные услуги представителей соответствующих компаний, либо же научиться квалифицированно, а, главное, без вреда для самой сплит – системы, проводить процедуру в домашних условиях только с помощью собственных усилий.

Как ни странно, большинство из нас все же легких путей не ищут и поэтому принимают решение о том, что все же стоит снять кондиционер самому.

Цена самодеятельности

Технически мало-мальски грамотному человеку интуитивно ясно, что просто развинтить штуцеры нельзя – ведь внутри система заполнена фреоном, если просто снять штуцеры, он вытечет, а заправка стоит 800-1500 руб. Стало быть, нужны какие-то приспособления, инструмент. Поинтересуемся.

Что точно необходимо для демонтажа кондиционера, так это манометрический коллектор. Стоит самый дешевый около 1500 руб, а то и все 3500. Уже почти цена демонтажа. Еще набор шестигранных торцевых ключей, труборез – где-то 250, если труборез взять в аренду. Вот и вышли практически на стоимость профессионального демонтажа. Ах да, еще верхолазные работы, наружный-то блок на стене висит. Добавляем еще с 500 на страховочное снаряжение. И риск для жизни.

Почему так сложно и дорого? Нельзя ли как-то упростить, удешевить? Попробуем разобраться. Хотя бы, как обойтись без манометра и сберечь фреон. Чтобы своя работа хоть как-то оправдалась.

Демонтаж наружного блока

Демонтаж сплит системы своими руками осуществляется несколько трудней, нежели аналогичный процесс с моноблочными кондиционерами вроде оконного или мобильного. В таких случаях требуется всего лишь перекрыть каналы подачи хладагента, включить девайс и подождать, пока вещество его покинет, чтобы не навредить окружающему помещению

Затем кондиционер выключают из сети, отсоединяют слив, осторожно снимают с креплений и отсоединяют патрубки, чтобы можно было окончательно снять девайс – абсолютно ничего сложного

Люди, думающие, как снять сплит систему, должны понимать, что первым делом осуществляется демонтаж наружного блока системы кондиционирования. Изначально нужно хотя бы вкратце ознакомиться с архитектурой девайса. На наружном блоке находятся два штуцера, поверх которых закручены крышечки. Визуально хорошо заметно отличие между этими патрубками: трубка, подсоединенная к первому, толще – это подводящий, или паровой, трубопровод; второй патрубок относится к отводящему, или жидкостному. Под крышечками находятся гайки, регулирующие подачу или отвод хладагента. Возле подводящего штуцера находится ниппель, благодаря которому стравливают фреон из кондиционера.

Согласно инструкции, отображающей, как правильно демонтировать сплит систему, снятие наружного блока осуществляется посредством следующих этапов:

С обоих патрубков снимают разводным ключом крышки, чтобы получить доступ к вентилям подводящего и отводящего трубопроводов.
К ниппелю парового штуцера подсоединяют манометрический коллектор.
Включают систему на всю мощность в режиме «охлаждение».
Затем, когда из внутреннего блока начал идти поток холодного воздуха, шестигранным торцевым ключом перекрывают вентиль жидкостного патрубка и внимательно следят за давлением хладагента в газообразном агрегатном состоянии благодаря манометрическому коллектору. Отдельные специалисты отмечают, что подключить манометр можно и после запуска системы, так как, по их заявлениям, таким образом можно избежать лишней течке компрессорного масла из сплит системы.
Когда давление падает ниже отметки нуля, вентиль парового патрубка перекрывают торцевым шестигранником и быстро выключают систему кондиционирования. Выполнив эти условия, весь хладагент будет находиться в конденсаторе наружного блока.
На этом этапе уже можно отсоединять трубопроводы от системы. Жидкостный парубок обычно откручивается без особых усилий, а вот с паровым всё не так просто. Дело в том, что, отсоединяя её, можно что-то оборвать или чему-то повредить, злоупотребив силой. Поэтому рекомендуется при откручивании гайки разводным ключом придержать вентиль, накрутив на него крышку, чтобы не повредить резьбу. В таком случае, когда все трубопроводы отсоединены, нужно быстро вентили закрыть крышечками или, если таковые отсутствуют, заглушить изолентой. Это предотвратит попадание в систему различных загрязнителей и обезопасит её. Другой способ отсоединить трубопроводы, который тоже обычно практикуется – обрезать медные трубки на расстоянии около двадцати сантиметров от парубков труборезом

Затем незамедлительно нужно их осторожно сдавить и согнуть под углом в 180°, чтобы внутрь ничего не попало. Ни в коем случае нельзя этим пренебрегать

Все трубы должны быть закрыты.
Работа с наружным блоком подходит к концу. Остаётся отсоединить электрические коммуникации с помощью крестовой отвертки.
И вот последний этап – необходимо отсоединить внешний блок системы от укреплений. Обычно он прикручен к ним четырьмя болтами М8, но могут также встречаться М6 и М10. Открутив всё, блок аккуратно ставят на устойчивую поверхность (можно на землю) и разбирают крепления – всё-таки могут пригодиться для установки системы в дальнейшем.

Если кондиционер демонтируют временно, чтобы отвезти в ремонт, нет никакой необходимости снимать кронштейны, разобрать всегда успеется.

Демонтаж наружного блока может оказаться довольно сложным мероприятием

Порядок демонтажа сплит-системы

Вакуумирование фреонового контура

  1. На внешнем блоке кондиционера открутить все заглушки на двухходовом и трехходовом клапанах.
  2. Подключить манометрический коллектор к заправочному штуцеру трехходового клапана (он обычно больше по размеру двухходового, а трубопровод толще). Необходимо помнить, в штуцере имеется ниппель, через который при подключении шланга может выходить газ и компрессорное масло.
  3. Включить кондиционер в режим охлаждения.
  4. Задать на пульте управления кондиционером минимальную температуру.
  5. Перекрыть шестигранным ключом подходящего размера двухходовой клапан (меньший по размеру).
  6. Контролировать по манометру уменьшение давления во фреоновом контуре.
  7. При падении давления в газовом контуре ниже нуля (фреон полностью перекачен во внешний блок и в трубопроводах вакуум) перекрыть шестигранным ключом трехходовой клапан.
  8. Как только трехходовой клапан будет полностью закрыт, необходимо сразу выключить кондиционер.
  9. Закрутить на свои места все заглушки.

Демонтаж внешнего блока

После того, как в трубопроводах не осталось фреона можно приступать к демонтажу сплит-системы.

  1. Открутить (если не предусматривается демонтаж трубопроводов) или перекусить бокорезами трубопроводы, отсоединив их таким образом от клапанов внешнего блока. При повторном монтаже сплит-системы, для качественной герметизации соединения трубопроводов с клапанами, потребуется заново вальцевать медные трубки. Поэтому для защиты медных трубопроводов и клапанов внешнего блока от попадания грязи и влаги целесообразней их перекусить и зачеканить.
  2. Если гайки с трубопроводов просто откручивались, то на их место необходимо установить заглушки или защитить от попадания мусора и влаги в полости клапанов другим способом (изолентой).
  3. Отсоединить провода от внешнего блока и при необходимости промаркировать.
  4. Отсоединить наружный блок от кронштейна.
  5. Снять наружный блок соблюдая правила техники безопасности (можно использовать веревку или фал).
  6. Снять со стены кронштейны (при необходимости).
  7. Упаковать наружный блок.

Демонтаж внутреннего блока

Демонтаж внутреннего блока необходимо выполнять аккуратно, чтобы не повредить корпус блока, и не деформировать трубки испарителя припаянные к теплообменнику в самом блоке.

Изучить по инструкции порядок расположения и конструкцию креплений и защелок внутреннего блока.
Отщелкнуть нижние защелки корпуса блока от монтажной пластины.
Если в конструкции корпуса внешнего блока не предусмотрена фиксация его в открытом положении, то зафиксировать его подручными средствами или обратиться к помощи товарища.
Вскрыть термоизолятор трубопроводов внутреннего блока.
Открутить или перекусить (отступив расстояние 5-7 см от гайки со стороны внешнего блока) бокорезами медные трубки фреонопровода

При откручивании гаек необходимо использовать два ключа и действовать осторожно, чтобы не деформировать трубки.
Зачеканить обрезанные концы трубок или закрыть полости защитными заглушками.
Отсоединить (или обрезать строительным ножом) дренажный патрубок. Необходимо иметь ввиду, что в трубке может находиться оставшаяся вода.
Открыть крышку электрической магистрали внутреннего блока и отсоединить электрические провода (при необходимости подписать или пометить их).Снять внутренний блок с монтажной пластины. Обычно верхняя часть корпуса внутреннего блока висит на креплениях, расположенных в верхней части монтажной пластины и снять его просто.
Снять монтажную пластину.
Упаковать внутренний блок.

Обычно верхняя часть корпуса внутреннего блока висит на креплениях, расположенных в верхней части монтажной пластины и снять его просто.
Снять монтажную пластину.
Упаковать внутренний блок.

Демонтаж трубопроводов, дренажа и электрических коммуникаций

Если трубопроводы, дренажный шланг и электрическая магистраль наглухо замурованы в стену, то не остается ничего другого, как просто обрезать все коммуникации в местах их входа в помещение и выхода из него.

Если существует возможность их удаления не нарушая целостности, то необходимо вытянуть сначала наиболее поддающуюся часть трассы, а затем остальную. Перед извлечением трубопроводов необходимо снять гайки, обрезав трубку с использованием трубореза или бокорезов. Концы всех коммуникаций выпрямить и надежно замотать изолентой, чтобы ничего не мешало извлечению и не попала грязь и влага в полости.

После извлечения трассы необходимо аккуратно, чтобы не переломить и не деформировать медные трубки, смотать трубопровод, кабели, дренажный шланг и упаковать.

Теперь демонтаж сплит-системы можно считать выполненным полностью.

Устройство кондиционера

Принцип работы известен немногим: компрессор наружного блока выкачивает пары хладагента из внутреннего, далее они сгущаются, хорошо разогреваются и отдают тепло в окружающую среду, а через радиатор испаряются. Потом начинает поглощать воздух температуры помещения, тем самым охлаждая комнату. Весь вышеописанный цикл постоянно повторяется.

В устройстве аппарата можно сразу же отметить одно чувствительное место, это насос кондиционера. Работая в таких сложных условиях, он должен быть достаточно массивным агрегатом. Так и есть, в нем присутствуют несколько роторов сложной конфигурации, закрытых в герметичной камере. Необходимая вакуумность осуществляется за счет односторонних действий, которые формируются исключительно из-за фиксированной точности обработки деталей. Мало какая конструкция сможет обеспечить производительность при подобных перепадах давления и температуры.

Теперь можно понять, почему насос является столь уязвимым, ведь небольшая царапинка от пыли, кусочка окиси с труб или ледышки и кондиционер будет затрачивать электроэнергию на то, чтобы впустую смешивать хладагент, а не охлаждать помещение.

Демонтаж своими руками

Зная, как снять кондиционер самостоятельно, можно приступать к делу. Необходимо будет выполнить следующие шаги:

  • провести демонтаж наружного блока;
  • отсоединить и вынуть компрессор;
  • снять внутренний блок.

В инструкции, где рассказывается, как правильно демонтировать кондиционер, указывается необходимый инструмент. Состоит он из следующих вещей:

  • наборов откидных и рожковых ключей;
  • отвертки;
  • труборезов;
  • бокорезов;
  • тисков;
  • пассатижей.

Снятие наружного блока

Снятие кондиционера своими руками начинается с демонтажа наружного блока. Это делается в случае перестановки всего устройства на новое место. Если же производится ремонт оборудования, то внешний блок снимать не нужно.

Работы проводятся в следующем порядке:

  1. Откручивается шланг манометра, по которому подается хладагент. На это место ставится заглушка.
  2. Отворачиваются гайки, которыми медные трубки крепятся к штуцерам. Все они отгибаются в сторону. Используя изоляционную ленту, закрываются отверстия, чтобы в них не попала пыль и грязь.
  3. Отсоединяется кабель. Для этого аппарат обесточивается, снимается над фреоновыми вентилями защитная крышка. Под ней располагаются клеммы. Прежде чем вынимать провода, на них следует наклеить скотч и подписать расположение. Затем они отключаются и убираются вместе с кабелем.
  4. Внешний блок крепится к кронштейну четырьмя гайками. Их необходимо открутить. Корпус блока обвязывается веревкой и с помощью двух человек снимается.
  5. После этого идет демонтаж кронштейна. Для этого откручиваются четыре анкерных болта. Предварительно внутрь помещения затягиваются все выровненные трубки.

Человеку, у которого есть опыт такой работы, не требуется откручивание медных трубок от штуцеров. Они просто откусываются у основания крепления. При этом концы пережимаются и автоматически герметизируются. Во время обратного монтажа идет их развальцовка и прижатие разведенного конца гайками.

Изъятие компрессора

В случае ремонта кондиционера после снятия блока, расположенного снаружи помещения, требуется отсоединить и вынуть компрессор. Делается это по следующей инструкции:

  • Со снятого блока снимается крышка.
  • Убираются от компрессора все трубки: всасывающая и нагнетающая.
  • Отключается электропроводка.
  • Дальше необходимо снять крепления, которые прихватывают конденсатор и вентили.
  • После снятия конденсатора появляется возможность изъятия компрессора.

Для дальнейшего его ремонта требуется слить масло. Если это поршневая модель, то оно убирается через патрубок. Сложнее обстоит дело со спиральными и роторными изделиями. У них в днище сверлится отверстие. При его изготовлении сверление ведется не на сквозную, чтобы внутрь не попала грязь. Оставляется незначительная перегородка, которая потом протыкается тонким штырем.

Со снятым компрессором появляется возможность ведения других ремонтных работ, поскольку открывается доступ до внутреннего пространства оборудования.

Отсоединение внутренней части

Согласно инструкции, чтобы снять внутренний блок кондиционера, нужно от него отсоединить кабель и трубки. Для этого необходимо добраться до ниши, где расположены все места скрутки трубопроводов.

Это делается двумя способами:

  • Нижняя часть блока крепится к монтажной пластине при помощи пластмассовых защелок. Они снимаются. После этого корпус откланяется от стены помещения, в зазор вставляется какой-нибудь предмет и жгут вынимается.
  • При отсутствии защелок демонтируются жалюзи, а затем лицевая панель.

Добравшись до жгута, на утеплителе делается небольшой разрез, чтобы появились гайки. Затем работа ведется в следующем порядке:

  • При помощи двух ключей осуществляется раскручивание гаек. Сгон трубы блока не вращается, а удерживается ключом.
  • Все отверстия заматываются изоляционной лентой, чтобы через них не попадала грязь.
  • Разъединяются выводящий и дренажный патрубки.
  • Откручивается проводка, которая находится под крышкой специального отсека.
  • Открутив все коммуникации, верхний блок снимается с монтажной пластины.
  • Сама пластина держится на дюбелях, которые тоже откручиваются.

Чтобы трубки и провода не болтались, они собираются и прикрепляются скотчем. К блоку крепится монтажная пластина.

Порядок демонтажа сплит-системы

Вакуумирование фреонового контура

  1. На внешнем блоке кондиционера открутить все заглушки на двухходовом и трехходовом клапанах.
  2. Подключить манометрический коллектор к заправочному штуцеру трехходового клапана (он обычно больше по размеру двухходового, а трубопровод толще). Необходимо помнить, в штуцере имеется ниппель, через который при подключении шланга может выходить газ и компрессорное масло.
  3. Включить кондиционер в режим охлаждения.
  4. Задать на пульте управления кондиционером минимальную температуру.
  5. Перекрыть шестигранным ключом подходящего размера двухходовой клапан (меньший по размеру).
  6. Контролировать по манометру уменьшение давления во фреоновом контуре.
  7. При падении давления в газовом контуре ниже нуля (фреон полностью перекачен во внешний блок и в трубопроводах вакуум) перекрыть шестигранным ключом трехходовой клапан.
  8. Как только трехходовой клапан будет полностью закрыт, необходимо сразу выключить кондиционер.
  9. Закрутить на свои места все заглушки.

Демонтаж внешнего блока

После того, как в трубопроводах не осталось фреона можно приступать к демонтажу сплит-системы.

  1. Открутить (если не предусматривается демонтаж трубопроводов) или перекусить бокорезами трубопроводы, отсоединив их таким образом от клапанов внешнего блока. При повторном монтаже сплит-системы, для качественной герметизации соединения трубопроводов с клапанами, потребуется заново вальцевать медные трубки. Поэтому для защиты медных трубопроводов и клапанов внешнего блока от попадания грязи и влаги целесообразней их перекусить и зачеканить.
  2. Если гайки с трубопроводов просто откручивались, то на их место необходимо установить заглушки или защитить от попадания мусора и влаги в полости клапанов другим способом (изолентой).
  3. Отсоединить провода от внешнего блока и при необходимости промаркировать.
  4. Отсоединить наружный блок от кронштейна.
  5. Снять наружный блок соблюдая правила техники безопасности (можно использовать веревку или фал).
  6. Снять со стены кронштейны (при необходимости).
  7. Упаковать наружный блок.

Демонтаж внутреннего блока

Демонтаж внутреннего блока необходимо выполнять аккуратно, чтобы не повредить корпус блока, и не деформировать трубки испарителя припаянные к теплообменнику в самом блоке.

Изучить по инструкции порядок расположения и конструкцию креплений и защелок внутреннего блока.
Отщелкнуть нижние защелки корпуса блока от монтажной пластины.
Если в конструкции корпуса внешнего блока не предусмотрена фиксация его в открытом положении, то зафиксировать его подручными средствами или обратиться к помощи товарища.
Вскрыть термоизолятор трубопроводов внутреннего блока.
Открутить или перекусить (отступив расстояние 5-7 см от гайки со стороны внешнего блока) бокорезами медные трубки фреонопровода

При откручивании гаек необходимо использовать два ключа и действовать осторожно, чтобы не деформировать трубки.
Зачеканить обрезанные концы трубок или закрыть полости защитными заглушками.
Отсоединить (или обрезать строительным ножом) дренажный патрубок. Необходимо иметь ввиду, что в трубке может находиться оставшаяся вода.
Открыть крышку электрической магистрали внутреннего блока и отсоединить электрические провода (при необходимости подписать или пометить их).
Снять внутренний блок с монтажной пластины. Обычно верхняя часть корпуса внутреннего блока висит на креплениях, расположенных в верхней части монтажной пластины и снять его просто.
Снять монтажную пластину.
Упаковать внутренний блок.

Обычно верхняя часть корпуса внутреннего блока висит на креплениях, расположенных в верхней части монтажной пластины и снять его просто.
Снять монтажную пластину.
Упаковать внутренний блок.

Демонтаж трубопроводов, дренажа и электрических коммуникаций

Если трубопроводы, дренажный шланг и электрическая магистраль наглухо замурованы в стену, то не остается ничего другого, как просто обрезать все коммуникации в местах их входа в помещение и выхода из него.

Если существует возможность их удаления не нарушая целостности, то необходимо вытянуть сначала наиболее поддающуюся часть трассы, а затем остальную. Перед извлечением трубопроводов необходимо снять гайки, обрезав трубку с использованием трубореза или бокорезов. Концы всех коммуникаций выпрямить и надежно замотать изолентой, чтобы ничего не мешало извлечению и не попала грязь и влага в полости.

После извлечения трассы необходимо аккуратно, чтобы не переломить и не деформировать медные трубки, смотать трубопровод, кабели, дренажный шланг и упаковать.

Теперь демонтаж сплит-системы можно считать выполненным полностью.

Как освободить контур системы от хладагента

Чтобы освободить контур системы от хладагента, нужно действовать соответствующим образом:

  1. Пропустить рабочий режим на воздух с улицы;
  2. Выбрать с помощью ПУ нижний показатель температуры, к примеру, 18С. Это поможет системе начать быстрее перекачивать фреон в другое отделение. Следует дождаться, пока не будет дуть холодным воздухом;
  3. Открутить бронзового цвета заглушки, которые прикрывают трассовые трубочные вентили;
  4. Закрыть вентиль у блока с улицы и трубы с тонким слоем. У сплитов, которые выпущены были давно, задвижки прокручиваются с помощью шестигранных ключей;
  5. Подсоединить к отводу манометр той стороной, которая имеет большую задвижку;
  6. Подождать пару минут для выхода фреона в контур с улицы. Процесс фреонного выхода удобно смотреть стрелкой, дошедшей до нуля на манометре;
  7. Дождаться, пока не будет теплый поток, и закрыть винтик на широкой трубе. Отключить систему кондиционера из электросети. О его включении говорят горизонтально расположенные с вертикальными закрывающимися жалюзи;
  8. Привинтить назад вентильные заглушки. Так можно гарантировать безопасность внешнего блока от проникновения частиц, которые будут мешать его работе. При отсутствии отдельны заглушек, нужно замотать данные отверстия при помощи изоленты.
  9. Прогнать систему в вентиляционном режиме, не используя компрессор. Поток кислорода уберет накопившуюся влагу. Потом нужно обесточить систему.

Процедура отключения электрических цепей

Снять электрику с трубопроводом можно, используя данную процедуру:

  • корпус внутреннего блока отсоединить и вынуть электрические провода;
  • отключить и снять шланг дренажа, открутить и снять фреонопроводные части;
  • потом отодвинуть и убрать внутренний блок.

Разбор внешнего блока происходит еще проще, но также:

  1. Отключить электрические кабели. Перемаркировать это можно, повторно устанавливая быстро сплит систему, за пару минут подключив их к клеммам.
  2. Отвинтить трубку с меньшим диаметром от штуцера. Аналогично снять с другого штуцера с большим диаметром.
  3. Отключить дренаж и слить воду, которая была не удалена при кондиционерной работе в продувании.

Процедура съёма внутреннего и внешнего модуля

Чтобы убрать внутренний блок, необходимо проделать восемь просты шагов:

  • найти места с защелками и корпусными замками, отщелкнуть их. Потом использовать съемник, который рассчитан именно под замочные защелки. Использовать при этом плоские отвертки тонкого типа, ножи и монтажные лопатки, которые, к примеру, помогают снять резину и велосипедные колеса и могут помочь поломать замки. Действовать следует тщательным образом;
  • выкрутить саморезы по корпусным стрелочкам, которые держат внутренний блок монтажной пластины;
  • отодвинуть низ корпуса от крепежей, не убрав его целиком;
  • отсоединить электрокабель, который питает внутренний блок. Для этого нужно демонтировать клеммниковую крышку, освободив кабельные концы и вытащив его за внутренним блоком;
  • отключить сливной шланг, заранее подготовив стакан для воды;
  • снять термический изолятор и выкрутить фреонные трубки со штуцеров. В этот момент заглушить штуцеры, чтобы фреонные проводы со внутренним блоком не запылились;
  • приподнять передний блок вверх;
  • оставить блок и убрать монтажную пластину.

На этом блок внутри снят. Чтобы снять внешний блок, следует проделать шесть шагов:

  1. Снять монтажную боковую крышку, убрать электрические провода от сплита и вынуть их из клеммниковой части. Привинтить клеммные винты и закрыть верх.
  2. Отсоединить дренаж, который выливает жидкость конденсата из уличного бака.
  3. Отсоединить аналогичным образом провода, предназначенные для отвода фреона, как со внутренней поверхностью блока. Отодвинуть их в сторонку.
  4. Выкрутить болты на кронштейне, которые держат наружную часть. Далее снять крепежную часть.
  5. Вытянуть из стенки проложенную трассу с электрическими кабелями.

На этом демонтаж окончен. Нужно упаковать наружный со внутренним блоком.

В целом, демонтировать кондиционер можно с сохранением и без сохранения фреона. Также можно снять кондиционер без потери фреона и собрать фреон в наружный кондиционерный блок своими руками просто и быстро. Для этого всего лишь нужно действовать по представленной выше инструкции, подобрать правильные инструменты для работы и отключить электрические цепи. Стоит указать, что процедура освобождения системного контура от хладагента, как и работа со съемом внутреннего и внешнего модуля, несложная. Производится по стандартной схеме.

Источник

Как самому демонтировать внутренний блок?

Очень важным этапом является демонтаж комнатного блока кондиционера. Мы уже рассматривали схему выполнения работ по его разборке и снятию. Теперь нужно более подробно остановиться на том, как отсоединить все важные детали и не упустить существенные мелочи.

Нужно быть очень аккуратным при работе с испарителем, так как его очень легко повредить при снятии, точнее можно испортить его систему крепления. Рядом с испарителем находятся провода, которые закреплены защелками. Их также нужно постараться не задеть. Очень часто крышка, которая закрывает испаритель, находится с той стороны, где кондиционер примыкает к стене и до нее бывает очень трудно добраться.

Выйти из сложной ситуации поможет отвертка, точнее ее часть. Нужна отвертка с наконечником в виде креста. Удерживая ее при помощи пассатижей, действовать нужно будет вслепую. В то время как вы отвинчиваете шурупы, удерживающие блок кондиционера на стене, ваши помощники должны держать его, иначе, когда крепления ослабнут, кондиционер может упасть, а это чревато поломкой оборудования.

Таким образом, если вы надумали самостоятельно разбирать данное оборудование, то нужно быть хоть немного уверенным в своих силах и успехе операции. Даже, если все работы были выполнены правильно, и самостоятельный демонтаж кондиционера прошел в целом успешно, возможны проблемы при самой транспортировке.

Перевозя такое хрупкое оборудование, как кондиционер, тряска в автомобиле недопустима, так как устройство может существенно пострадать. Если вы вдруг услышали негромкий хлопок где-то в коробке с кондиционером, то возможно вам придется вскоре приобретать новое устройство.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
HOSTBOARD.RU
Добавить комментарий

Adblock
detector
