Двигатель в стиральной машине постоянного тока или переменного

Мощность двигателей различных моделей СМА

Двигатель стиральной машины преобразовывает электрический вид энергии в механический, обеспечивая вращение барабана. Существует три типа моторов для стиральных машин –автомат:

асинхронные моторы – бывают двух- и трехфазными. Мощность таких моторов для стиральных машин достигает 180 – 360 Вт, число их оборотов не слишком большое – до 2 800 за минуту в процессе отжима и около 300 – во время процесса стирки;
коллекторные электродвигатели – могут функционировать не только от постоянного, но и от переменного тока. Отличаются небольшими размерами, обороты двигателя можно регулировать с помощью электроники. Основной недостаток заключается в щетках, которые при эксплуатации истираются, и их периодически приходится менять. Мощность коллекторного двигателя достигает 380 – 800 Вт, якорь вращается с частотой 11 500 – 15 000 оборотов за одну минуту;
бесколлекторные – их еще называют инверторными. Такие моторы впервые стали известны в 2005 году, когда компания Lg начала их монтировать на своих машинах для стирки белья. Основное различие состоит в том, что для соединения мотора и барабана ременной привод не требуется, все происходит напрямую. Этот тип двигателей наиболее компактный, конструктивно простой, отличается наибольшим значением КПД. Мощность таких эл. двигателей не уступает приведенным выше образцам, количество оборотов в процессе выжимания белья составляет 1 600 – 2 000 за минуту.

Для упрощения вопроса разберемся, какое количество электроэнергии в киловаттах мотор вашей машины способен намотать за час работы. Эти данные интересуют нас чаще, а какая именно мощность самого двигателя – вопрос второй.

Считается, что энергопотребление устройства для стирки вещей формируется из:

потребленного мотором электричества, который в процессе работы может меняться с учетом выполняемых операций;
значения водонагревательного устройства, средний показатель которого составляет 1.7 – 2.9 кВт. И количество потребляемой энергии будет зависеть от выставленного температурного режима воды;
мощи насоса, составляющей 24 0 40 Вт, чего вполне достаточно, чтобы сливать жидкость;
суммарного значения мощности лампочек, модуля, датчиковых устройств, которое достигает 5 – 10 Вт.

От мощности двигателя будет зависеть, сколько оборотов выполнит барабан за отжим. Это число отражается в классе отжима СМА. Машины, регулятор мощности моторов которых позволяет им выполнять 1 600 оборотов в минуту, относятся к группе «А». Но это не значит, что приобретать следует именно такие варианты – даже на режиме в 1 000 оборотов белье отлично отожмется.

Предлагаем ознакомиться Какая идеальная температура в холодильнике

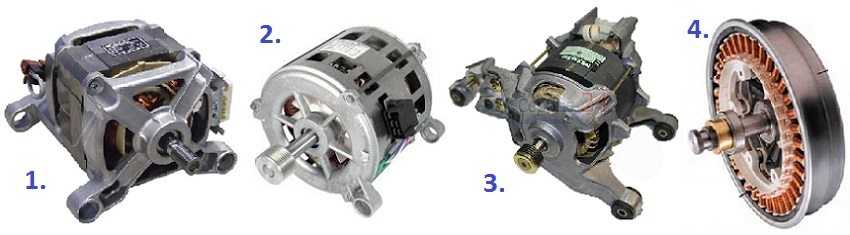

На стиральных машинах от разных изготовителей устанавливаются электрические двигатели, отличающиеся не только стоимостью, но и техническими параметрами. Вот основные устройства:

МОТОР CESET MCA 52/64-148/AD9 – такие двигатели устанавливаются на машинах Индезит и Hotpoint-Ariston, уровень мощности их при 11 500 оборотах достигает 430 Вт;

МОТОР CESET MCA38/64-148/CY15 – моторы для агрегатов от компаний Канди, Zerovatt и Hoover. При 360 Вт они выдают 13 000 оборотов;

МОТОР CESET CIM2/55-132/WHE1 – электрические двигатели этой серии можно найти на стиральных агрегатах с показателем мощности 800 Вт и количеством оборотов 17 000. Примеры устройств – Whirlpool и Bauknecht;

WELLING HXGP2I.05 WASHING – очередной вариант двигателя для Индезит, так же встречается на Вестел. При отжимании мощность составляет 300 Вт, во время стирки она снижается в десять раз;

Elecronic Control Motor Haier HCD63/39 – такой мотор можно увидеть на Канди или Haier показатель мощности его равен 220 Вт, число оборотов – 13 000;

HXGP2I Welling Electronic Control Motor – моторы этой марки ставят на устройства для стирки вещей от компании Самсунг и Ардо, мощность их не превышает 300 Вт.

По типу привода

Приводы подразделяются на:

Чем проще привод, тем он надежнее. Именно к такому варианту относится прямой привод, который крепится к оси барабана и тише работает, освобождает детали от дополнительной нагрузки, увеличивая срок эксплуатации, и уменьшает вибрацию. Но, несмотря на огромное количество плюсов, машинки с такими приводами выпускают только известные марки, и их ассортимент совсем невелик.

Бесколлекторный двигатель называют также инверторным или мотором с прямым приводом. Это самая новая технология, разработанная корейским концерном LG. Распространение данного типа двигателей началось в середине 2005, с тех пор благодаря своей отличной работе, долговечности и компактности инверторный привод прочно занимает лидирующую позицию.

Сегодня эту технологию используют и другие компании, среди которых Haier, Samsung и Whirpool. Надежность, значимое превосходство прямых приводов над коллекторными и асинхронными двигателями, возможность сильно уменьшить габариты стиральных машин, устойчивость к износу, небольшое количество деталей и другие преимущества заметно расширили область применения бесколлекторных двигателей. Их оценили и начали использовать также в технике от Bosh и AEG.

В устройстве такого двигателя лишь ротор и статор, как и у асинхронного. Однако действие его совершенно иное. Привод присоединяется напрямую к барабану, что исключает применение соединительных элементов – самых уязвимых частей моторов. Управляющая схема в таких двигателях трехфазного инверторного типа.

Главные достоинства моторов этого типа такие:

простота конструкции;
удобное расположение в стиральной машине;
компактность;
низкий уровень колебания машинки;
КПД выше, чем у остальных видов двигателей;
отсутствие ремня и щеток, требующих регулярного обслуживания;
относительная бесшумность.

Двигатель — это «сердце» стиральной машины, один из основных ее узлов, от которого зависит работоспособность техники. Основные характеристики данной детали – мощность и количество оборотов в минуту

При покупке машинки автомат мы редко обращаем внимание на данные параметры. А может зря? Вот поэтому мы и решили рассказать о том, какая мощность у двигателя в стиральной машине, и на что она влияет

Инверторный двигатель – удачная разработка

Старания инженеров привели к тому, что, кроме прочих, был изобретен инверторный двигатель в стиральной машине. Благодаря его появлению машинки нового поколения превзошли все предыдущие модели по энергоэффективности на целых 20%.

Помимо этого, появился еще один «бонус», – автоматические выключение, что помогает экономить на счетах за потребление электроэнергии.

Особенности инверторных двигателей:

Индукционный мотор не оснащен щетками – а значит, они не будут истираться. Ничего не придется менять, как в коллекторных и бесколлекторных моторах.
Машинка с таким движком отжимает при скорости в 1600 оборотов за 1 минуту – белье на выходе из барабана почти сухое.
Стиральные машины с инверторным двигателем, опять же, благодаря отсутствию щеток, прославились как бесшумные. В зависимости от выбранного режима – «Стирка» или «Отжим» – уровень шума колеблется в диапазоне 53-76 дБ.

Инверторный мотор экономит воду

Благодаря видоизмененной конструкции и небольшому наклону барабана вы можете значительно сэкономить воду. Может, для кого-то 10% не будут внушительной цифрой, но для пользователей, активно использующих машинку, это будет веским аргументом.

Барабан машинки с инверторным типом двигателя также позволяет удобно загружать и выгружать вещи для стирки.

Повышает эффективность стирки

«Быстрее, выше, сильнее», – этот практически олимпийский принцип реализуется за счет системы Beat Wash, предполагающей наличие 3D-сенсора. Именно он повышает эффективность стирки.

Система умеет вносить корректировки в траекторию перемещения вещей по барабану, чтобы добиться идеального баланса белья. Все это обеспечивает так называемую «трехмерную» стирку.

Стирка становится деликатной: белье не мнется и не скручивается как попало.
Система адаптируется к стирке и особенностям разного типа ткани.
Beat Wash может уменьшать время, требуемое для цикла, в зависимости от типа загруженного белья.

Всё о моторе-инверторе

Рассмотрим, что такое инверторный двигатель в стиральной машине. Принцип работы такого двигателя лежит в том, что за его обороты отвечает частотный преобразователь, проще – инвертор.

Его задача – преобразование переменного тока в постоянный, а далее – образование переменного тока требуемой частоты. Процесс хорош тем, что с высокой точностью регулируется скорость оборотов двигателя, чтобы поддерживать требуемую частоту.

Главная фишка, отличающая инверторный мотор от любого другого, – отсутствие щеток. Ротор движка, как и во всех других, вращается по единому принципу – под влиянием электромагнитного поля.

Плюсы:

Высокий коэффициент полезного действия (КПД).
Долговечность (нет сменных деталей).
Точное поддержание требуемых оборотов и мгновенный выход на нужное число.

Рекламные хитрости производителей

В инструкциях к стиральным машинам производители указывают все параметры и характеристики и пользователь изучая их, осознает насколько новинки выигрывают по многим параметрам, таким как энергоэффективность и долговечность. Компании ни в коем случае не обманывают покупателей, но порой не договаривают небольшие нюансы, значительно снижающие ценность новых технологий. Это делается в рекламных целях для увеличения продаж.

Энергоэффективность

Как гласит реклама, инверторные машинки помогают сэкономить до 20% электроэнергии по сравнению с коллекторными моделями. Да это действительно так и экономия происходит из-за более точной регулировки нагрузки на мотор – при небольшой загрузке белья не производится полная раскрутка барабана и электроэнергия экономится.

Но самое главное, что в машинках наибольшее количество электричества потребляет не мотор, а ТЭНы, производящие нагрев воды. Поэтому реальная экономия составляет 2-5%, а при полной загрузке сводится к нулю.

Бесшумность

Коллекторные моторы сильно шумят, а инверторные работают максимально тихо и не издают звуков. Отчасти это верно, моторы со щетками более шумные, но и у инверторов слышно характерное попискивание и свист.

Скорость отжима

Новинки действительно могут отжимать белье на самой высокой скорости достигающей 2000 оборотов минуту. Это очень существенный плюс инверторной стиральной машинки для покупателей, мечтающих о быстрой стирке и практически сухом белье. Но мало кто знает, что при такой скорости отжима вещи быстро приходят в негодность и порой вместо хорошо отжатой вещи люди достают ее клочки. А деликатные или шерстяные вещи априори не предполагают сильного отжима, поэтому подумайте, насколько необходимы такие обороты.

Долговечность

А теперь задайте себе вопрос – как долго вы хотите эксплуатировать стиральную технику. Обычно пользователи рассчитывают на 15 лет максимум, но даже за это время технологии значительно шагнут вперед и появятся новые, усовершенствованные и более технологичные модели. Срок службы в 10-15 лет установлен для коллекторного привода.

Большинство покупателей переживают за истирающиеся щетки, но и их срок службы составляет до 15 лет при ежедневной нагрузке в два часа. Даже если они сотрутся, стоимость их замены составляет незначительную сумму.

Еще один момент, влияющий на долговечность – совмещенное расположение вала барабана и двигателя. Действительно у подобного расположения масса плюсов и отсутствие различных дополнительных нагрузок, и увеличенный ресурс механики, но есть и минус – один, но значительный.

Отсутствие трущихся частей

Это заявление можно назвать откровенной неправдой. Щеток в инверторном моторе нет, но подшипники имеются и у них такой же срок службы и степень изнашиваемости как и в обычных моторах.

Производители дают гарантии на инверторные двигатели до 10 лет, а вот на остальные части стиральной машинки гарантии ограничиваются 3-7 годами. Так же на технику влияют такие факторы, как например перепады напряжения, сводящие все новомодные технологии к банальным поломкам не входящим в гарантийное обслуживание. А стоимость ремонта инверторов очень высока. Поэтому рекомендуется правильно подключать и устанавливать стиральную машинку, а так же бережно ее эксплуатировать, соблюдая основные правила и техника будет радовать вас долгие годы.

Источник

Какую машину с инверторным двигателем выбрать

Современный рынок переполнен бытовой техникой. В связи с этим у людей возникает вопрос: «Какую машинку выбрать?» Хозяйке следует сравнивать все характеристики, чтобы выбрать то, что больше всего подходит.

Машинки Indesit оснащены дополнительными функциями, которые экономят электроэнергию. К тому же у них имеется режим, позволяющий справляться с грязью и следами от травы. Такая функция будет полезна тем, у кого в семье растут спортсмены. При желании можно постирать даже кеды. Инверторный двигатель прекрасно справляется с нагрузкой.

Еще одним лидером является Bosch. Помимо бесшумного двигателя и оригинального дизайна, преимуществом этих машин является то, что они способны за один раз постирать до 10 килограмм белья. Барабан прекрасно справляется с коврами, длинными занавесками и другими объемными вещами.

Каждая хозяйка должна сама выбрать машинку, которая больше всего ей подходит.

Двигатель от старой стиральной машины характеристики — Станки, сварка, металлообработка

Любые машины для стирки через какой-то период времени приходят в негодность, и чаще всего их просто отправляют на свалку. Но некоторым деталям от нее можно дать вторую жизнь.

Например, двигатель от старой стиральной машины, вышедшей из строя, может стать основой для нового самодельного приспособления или инструмента. Существует много различных вариантов его применения с пользой для домашнего хозяйства.

Правда, все это зависит от фантазии и умения домашнего мастера.

Тип электромотора, выбранного для самоделки, зависит от возраста и модели машины для стирки. Например, если это была старая, еще с советских времен машинка для стирки, то на ней, скорее всего, устанавливался надежный электродвигатель асинхронного типа.

Такой мотор от стиральной машины обладает мощностью 180 Вт, имеет отличные показатели крутящего момента и является самым удобным мотором для самоделок.

Также в руках мастера могут оказаться двухскоростной электродвигатель, коллекторный мотор или движок от современной СМ любой модели и класса.

Вторая жизнь электродвигателя

Из старой, вышедшей из строя машинки для стирки возможно изготовить множество самоделок для хозяйственных нужд. Для этого годятся многие ее элементы, включая корпус, барабан, крышки и т. д. Но наиболее часто изготавливаются агрегаты для использования в хозяйственных целях, домашних мастерских или гаражах- с применением мотора.

Использовать электродвижок от стирального агрегата можно, например, изготовив самодельную соковыжималку на кухню, вибростол для мастерской, а также смастерив многие другие полезные устройства и приспособления, которые смогут значительно упростить домашнему мастеру некоторые виды работ.

Типы двигателей от стиральных машин

Электродвигатель стиралки – надежная деталь, которая очень редко ломается. Поэтому моторы отработавших уже 20-30 лет машинок вполне пригодны для вторичного использования. С их помощью умельцы конструируют токарные и наждачные станки, яблоко- и зернодробилки, небольшие бетономешалки, газонокосилки и другие полезные в хозяйстве устройства.

Разберемся, чем отличаются электромоторы, какие особенности характерны для тех или иных силовых устройств. Расскажем, из каких элементов состоят разные движки.

Коллекторные моторы сегодня считаются самыми распространенными, они стоят в большинстве машинок-автомат. В конструкции такого электродвигателя присутствуют:

алюминиевый корпус;
ротор;
статор;
две щетки;
тахометр.

Число выводов у таких двигателей может быть от 4 до 8. Электрощетки здесь необходимы для создания связи между роторной обмоткой и мотором. Коллекторы устанавливаются в нижней части машинки-автомат. Импульсы с движка передаются на шкив барабана посредством ременной передачи.

Наиболее современными считаются инверторные моторы. Впервые они появились в машинках южнокорейской марки LG в 2005 году. Сегодня эта инновационная разработка применяется уже многими производителями – автоматы с системой прямого привода выпускают бренды Бош, Самсунг, Хайер, Вирпул, АЕГ и другие.

Инверторные движки подсоединены напрямую к барабану. В таких машинках отсутствует шкив и ремень привода. В конструкции электродвигателей данного типа есть:

ротор (он представляет собой крышку с магнитами);
статор (это несколько обойм с катушками);
частотный преобразователь.

У инверторов отсутствуют щетки, которые на коллекторах приходится менять каждые 3-5 лет. Якорь образуется на магнитах. В ходе работы напряжение направляется на статорную обмотку, преобразуясь в инверторный вид.

Асинхронные моторы сейчас уже почти не используются при производстве автоматических машинок, но в старых активаторных стиралках стоят именно они. Такие движки бывают двух- и трехфазными. Встретить двигатели данного типа можно на ранних моделях Бош, Канди и Ардо.

Асинхронный движок в машинках находится снизу, сообщается он с барабаном посредством приводного ремня. В конструкции имеется ротор и неподвижный статор. Такие двигатели просты и неприхотливы в уходе. Если вовремя менять подшипники, то устройства могут проработать десятки лет без нареканий.

Разновидности двигателей

Преобразование электрической энергии в механическую (вращение барабана) в стиральной машине происходит за счет двигателя. Инженеры разработали три типа двигателей, которые используются в машинках автомат:

асинхронный мотор;
коллекторный двигатель;
бесколлекторный двигатель.

Моторы асинхронного типа могут быть двухфазными или трехфазными. В современных стиральных машинах, выпущенных после 2000 года, двухфазные моторы не используются. Мощность таких двигателей составляет 180-360 Вт, количество оборотов не велико и не превышает 2800 оборотов в минуту при отжиме, при стирке обороты составляют около 300. В машинках с таким двигателем отжим составляет только 400-600 оборотов в минуту, в редких случаях 800-1000.

Практически вытеснили асинхронные двигатели, коллекторные моторы, которые способны работать как от переменного, так и от постоянного тока. Они меньше по размеру и имеют плавное регулирование оборотов посредством электроники. Главный минус заключается в его устройстве, которое включает наличие щеток, они истираются и приходят в негодность. Для восстановления работоспособности двигателя их нужно периодически менять. Мощность коллекторных двигателей составляет 380 – 800 Вт, при этом частота вращения якоря варьируется от 11500 до 15000 оборотов в минуту.

Бесколлекторный двигатель или инверторный впервые появился в стиральных машинках в 2005 году, первой его стала использовать компания LG. Его отличие заключается в том, что он напрямую соединяется с барабаном без ременной передачи. Он компактнее двигателей двух других типов, прост по конструкции, имеет наибольший коэффициент полезного действия (КПД). По своей мощности инверторный двигатель не уступает предыдущим и способен раскручивать барабан при отжиме до 1600 2000 оборотов в минуту.

Зависимость энергопотребления от мощности

От мощности электродвигателя стиральной машины зависит энергопотребление в целом, проще говоря, то, сколько киловатт энергии наматывает машинка в час. Именно это интересует потребителя чаще всего, а не мощность мотора машинки автомат. Энергопотребление машины складывается из:

потребляемой мощности двигателя, в процессе всей стирки она меняется, при отжиме больше, при стирке и полоскании меньше;
мощности нагревательного элемента, которая в среднем составляет от 1,7 до 2,9 кВт. При этом чем выше температура нагрева воды, тем больше будет потребляемая мощность;
мощности помпы, которая составляет 24-40 Вт, это вполне достаточно для откачивания воды;
суммарной мощности, потребляемой лампочками, модулем управления, датчиками и т.п. она равна примерно 5-10 Вт.

Потребляемая мощность стиральной машины рассчитывается для режима «Хлопок», при котором вода нагревается до 60С, а машинка загружается максимально. По данному показателю стиральной машине присваивают класс энергоэффективности, обозначаемый латинской литерой.

Чем мощнее двигатель, тем больше оборотов сделает барабан, отжимая белье. Этот показатель отражен в классе отжима стиральной машины. Машины автомат, вращающиеся со скоростью 1600 оборотов в минуту относятся классу А. Но совсем не обязательно покупать такую машинку, ведь даже при отжиме в 800-1000 оборотов, белье будет хорошо отжато, без риска быть порванным.

Мощность моторов разных моделей стиральных машин

На стиральных машинах разных марок устанавливаются разные двигатели, поэтому они имеют разные технические характеристики и разную стоимость. Приведем несколько примеров.

МОТОР CESET MCA 52/64-148/AD9 – двигатель, устанавливаемый на стиральных машинах Hotpoin-Ariston и Indesit, его мощность составляет 430 Вт и 11500 оборотов/мин;
МОТОР CESET MCA38/64-148/CY15 – двигатель для стиральной машины Candy, Hoover, Zerovatt, мощность равна 360 Вт и 13000 оборотов/мин;
МОТОР CESET CIM2/55-132/WHE1 – электродвигатель для стиральных машин Whirlpool, Bauknecht, мощность 800 Вт и 17000 оборотов/мин;
WELLING HXGP2I.05 WASHING – мотор для стиральной машины Индезит или Вестел, мощность при отжиме 300 Вт, при стирке 30 Вт;
Electronic Control Motor Haier HCD63/39 – двигатель для машинок Candy и Haier, мощность 220 Вт и 13000 оборотов/мин;
HXGP2I Welling Electronic Control Motor – двигатель для стиральной машины Samsung, мощность 300 Вт.

Итак, стиральные машины автомат, произведенные в 2000-х годах имеют коллекторный или бесколлекторный двигатель. Их потребляемая мощность может быть разной, но для потребителя это не имеет большого значения. Важнее знать, насколько машина энергоэффективна, а это можно выяснить по классу энергопотребления, который у современных машин А или А+.

Поделитесь своим мнением — оставьте комментарий

Отличия от ременного привода

Стиральные машинки, в которых имеется прямой привод или специальный ремень, имеют много различий. Сосредоточимся на основных пунктах.

В прямом приводе имеется прямое соединение ротора и барабанной оси. В случае с ременными экземплярами ремень соединяет шкив бака и движка, за счет чего происходит вращение и остановка барабана.
Движок в моделях с прямым приводом располагается под баком и приводит к сильному трению расположенных рядом деталей – подшипников. В ременных вариантах используются специальные щетки, которые призваны сглаживать трение, а также ограничивать передачу тока.
Разница между ременными и моделями с прямым приводом кроется и в цене. Первые варианты обычно стоят дешевле вторых.
Стиральные машинки с прямым приводом обычно оказываются более вместительными. А вот ременные экземпляры этим похвастать не могут, поскольку в конструкции техники много места отводится для установки щеток, ремней и шкива.
Модели стиральных машин ременного типа обычно работают довольно громко, создавая сильные вибрации. Для агрегатов с прямым приводом эта проблема не характерна.
В машинках с прямым приводом устанавливаются более мощные движки по сравнению с бесприводными устройствами.
Конструкции без ременной передачи являются более устойчивыми, поэтому модели с прямым приводом оказываются более сбалансированными, нежели экземпляры, в конструкции которых присутствует ремень.
Ремонт ременной машинки всегда обходится дешевле, нежели ремонт современных экземпляров с прямым приводом.

Предлагаем ознакомиться Как убрать с одежды клипсу

Выводы о мощности двигателя

Как узнать, сколько оборотов у электродвигателя стиральной машины? Как определить мощность мотора? Как на основе этого не ошибиться в выборе техники?

Все просто: стиралки, сделанные после 2000 года поставляются в магазины уже с коллекторными или бесколлекторными моторами. Мощность их может отличаться, но это не самый важный показатель для потребителя, так как более насущным вопросом является оптимальный класс энергоэффективности.

Поэтому, если вы не хотите разбираться в технических нюансах моторов, просто выбирайте машинку класса A или A+.

Полезное видео расскажет вам еще больше о двигателе СМ:
