Фанкойлы: что это такое, принцип работы и правильное применение

В любое время года нагревать или охлаждать воздух в помещении, доводя его до необходимых параметров, способны фанкойлы, что это такое, многие не знают.
Что такое фанкойл и как он работает: устройство, подбор, управление, технические характеристики

Для охлаждения воздуха

Система чиллер-фанкойл — централизованная, многозональная система кондиционирования воздуха, в которой теплоносителем между центральной охлаждающей машиной (чиллером) и локальными теплообменниками (узлами охлаждения воздуха, фанкойлами) служит охлаждённая жидкость, циркулирующая под относительно низким давлением — обыкновенная вода (в тропическом климате) или водный раствор этиленгликоля (в умеренном и холодном климате). Кроме чиллера (чиллеров) и фанкойлов, в состав системы входит трубная разводка между ними, насосная станция (гидромодуль) и подсистема автоматического регулирования.

Терминология

Перевод для английского «сhiller» в ГОСТ 22270-76 «Оборудование для кондиционирования воздуха, вентиляции и отопления» отсутствует. Для термина «fan coil unit» ГОСТ даёт перевод «вентиляторный доводчик» (доводчик, осуществляющий с помощью встроенного вентилятора местную рециркуляцию и подачу в помещение смеси внутреннего воздуха с наружным воздухом, предварительно прошедшим обработку в центральном кондиционере воздуха, а также нагрев и/или охлаждение воздуха).

Преимущества

По сравнению со сплит-системами, в которых между холодильной машиной и локальными узлами циркулирует газовый хладагент, системы чиллер-фанкойл обладают преимуществами:

Масштабируемость. Количество фанкойлов (нагрузок) на центральную холодильную машину (чиллер) практически ограничено только её производительностью.

Минимальный объём и площадь. Система кондиционирования крупного здания может содержать единственный чиллер, занимающий минимальный объём и площадь, сохраняется внешний вид фасада за счёт отсутствия внешних блоков кондиционеров.

Практически неограниченное расстояние между чиллером и фанкойлами. Длина трасс может достигать сотен метров, так как при высокой теплоёмкости жидкого теплоносителя удельные потери на погонный метр трассы намного ниже, чем в системах с газовым хладагентом.

Стоимость разводки. Для связи чиллеров и фанкойлов используются обыкновенные водяные трубы, запорная арматура и т. п. Балансировка водяных труб, то есть выравнивание давления и скорости потока воды между отдельными фанкойлами, существенно проще и дешевле, нежели в газонаполненных системах.

Безопасность. Потенциально летучие газы (газовый хладагент) сосредоточены в чиллере, устанавливаемом, как правило, на открытом воздухе (на крыше или непосредственно на земле). Аварии трубной разводки внутри здания ограничены риском залива, который может быть уменьшен автоматической запорной арматурой.

Недостатки

Системы чиллер-фанкойл более экономичны по потребляемой электроэнергии, чем крышные системы, но безусловно проигрывают в экономичности системам c переменным расходом хладагента (VRF). Однако предельная производительность VRF-систем ограничена (объёмы охлаждаемых помещений до нескольких тысяч кубометров).

Неисправности

  • Утечка фреона. Утечка фреона может произойти в результате негерметичного соединения фреонового контура.
  • Выход из строя компрессора. В компрессоре как правило происходит сгорание обмотки статора или разрушение клапанов (поршневой группы).
  • Влага в холодильном контуре. Влага (вода) в холодильный контур может попасть в результате образования утечки в испарителе, вследствие чего происходит смешение двух контуров «фреон-вода».

Основные схемы охлаждения жидкости

  • Непосредственное охлаждение.. Наиболее распространённый вариант. Охлаждение жидкости происходит в теплообменнике жидкость/фреон. Разница температур между входом/выходом составляет не более 7°С. Стандартный режим кондиционирования +7/12°С.
  • Охлаждение с использованием промежуточного хладоносителя. Данный тип схемы применяют когда разница температуры жидкости на входе и на выходе из чиллера более 7°С.

Как выбрать?

Если вы выбираете технику для квартир, без расчета функциональных характеристик прибора в отношении конкретного помещения все-таки не обойтись. Фанкойлы для промышленных помещений приобретаются специалистами, которые производят еще более точные подсчеты.

При выборе будут важны следующие параметры:

  • габариты самого помещения и цель, с которой приобретается бытовой вентиляторный доводчик;
  • количество стенных проемов, а также ориентация относительно сторон света;
  • климатические характеристики региона, в котором проживает покупатель, влажность наружного воздуха, а также средняя температура;
  • материал перекрытий, облицовка стен постройки;
  • монтаж вентсистемы;
  • количество, а также мощность систем в помещении, предназначенных для отопления;
  • среднее число людей, находящихся внутри помещения.

Выходит, что каждый из перечисленных параметров будет влиять на показатели техники, понижая производительность или повышая ее.

Домой чаще приобретают фанкойлы, пользуясь так называемой прикидочной методикой расчета. Она лучше других, так как специальных знаний не требует. Но и все параметры она не учитывает, потому для больших помещений этот способ не подходит. Если все же решите воспользоваться им, то нужно подбирать фанкойл мощностью 1000 Вт на каждые 10 квадратов помещения с высотой потолков 2,7-3 м.

Преимущества системы кондиционирования чиллер-фанкойл

Современная система чиллер-фанкойл зарекомендовала себя с отличной стороны и становится одним из самых востребованных решений при организации эффективной вентиляции и кондиционирования зданий и помещений. Неудивительно, ведь преимущества системы по сравнению с другими вариантами очень убедительны и вот некоторые из них:

Неограниченная протяженность трубопроводов, определяемая исключительно мощностью чиллера

Устанавливая высокомощную насосную станцию, можно установить чиллеры и фанкойлы на достаточно большом удалении друг от друга (длина магистрали может доходить до нескольких сотен метров), без потери эффективности и производительности обслуживания.

Минимум места для монтажа агрегатов

Даже для большого здания будет достаточно одного производительного чиллера, который никоим образом не повлияет на эстетичность внешнего вида здания и избавит от необходимости устанавливать большое количество внешних блоков.

Бюджетная стоимость разводки

В системе чиллер-фанкойл для передачи охлажденной жидкости задействуют не медные соединения (как в случае с фреоновыми системами), которые стоят довольно дорого, а стандартные водопроводные трубопроводы и запорная арматура.

Безопасность в повседневном использовании

Большим плюсом к безопасности является то, что все летучие газы находятся внутри чиллера, а он, в свою очередь, чаще всего размещается на открытом воздухе или в подвальном помещении. Риск утечки минимален, что позволяет говорить практически о полной безопасности людей.

Отличная адаптивность

Каждый пользователь помещения может выставлять индивидуальные температурные настройки и регулировать их по своему усмотрению. Кроме того, монтаж установок можно производить без остановки всей системы, в отличие от стандартных фреоновых систем.

Современный рынок климатической техники сегодня переполнен огромным количеством предложений, однако, не рекомендуется выполнять подбор оборудования к системе чиллер-фанкойл и монтаж самостоятельно. Только профессиональные специалисты с практическими знаниями и опытом в этой сфере помогут организовать эффективную и безопасную работу оборудования.

Работа схемы чиллер-фанкойл

Первым делом рассмотрим, как работает однозональная СКВ на 3 блока + инверторный чиллер, изображенная ниже на схеме. Система поддерживает комфортную температуру летом и в течение переходного периода осень — весна. Зимний обогрев эффективно функционирует при —5…—10 градусов мороза.

Рабочий алгоритм выглядит так:

  1. Летом чиллер типа «воздух-вода» охлаждает теплоноситель до стандартной температуры +7 °C (если на дворе +35 градусов и менее).
  2. Гидромодуль направляет холодную воду к сети фанкойлов, подключенных по двухтрубной схеме (как радиаторы в системе отопления).
  3. С помощью пульта ДУ пользователь настраивает желаемую температуру воздуха отдельно в каждой комнате.
  4. Поначалу доводчики нагоняют заданную температуру, работая на максимальной мощности. Потом контроллер по сигналу датчика снижает интенсивность охлаждения – ступенчато уменьшает обороты вентилятора (всего бывает от 3 до 8 ступеней в зависимости от модели).
  5. Когда воздушная среда достигает установленных параметров, двухходовой электроклапан перекрывает подачу теплоносителя по команде электроники. Дальше фанкойл поддерживает температуру.
  6. Нагретая до 12 °C (в среднем) вода возвращается в теплообменник-испаритель чиллера, цикл повторяется.
  7. Осенью уличная температура снижается, чиллер получает от фанкойлов запрос на горячий теплоноситель и переходит в режим нагрева. Переключение производится вручную либо автоматически — по команде дополнительного контроллера.

Гидромодуль, обеспечивающий подачу теплоносителя, состоит из насоса, расширительного бака и блока исполнительной автоматики. Элементы входят в конструкцию чиллера либо устанавливаются отдельно. Агрегаты повышенной мощности снабжаются гидромодулями на 2—3 насоса.

В недорогих моделях фанкойлов электромагнитный клапан может отсутствовать. Тогда выполняется наружная обвязка доводчика – ставится исполнительный трехходовой вентиль, сервопривод и запорная арматура. Как это работает, расскажет мастер на видео:

//www.youtube.com/embed/KPOqhC3NNeE?feature=oembed

Чтобы однозональная система полноценно работала зимой, к сети фанкойлов присоединяется котел. При морозе ниже минус 10…15 градусов чиллер останавливается. Исполнительная арматура переключает теплоноситель на линию водонагревателя с отдельным насосом.

Как функционирует многозональная система:

  1. К чиллеру и котлу одновременно подключается нужное количество доводчиков. Применяется четырехтрубная схема, точнее, 2 двухтрубных тупиковых ветви. Мощность теплосилового оборудования определяется расчетом.
  2. Когда первый пользователь настраивает обогрев, автоматика фанкойла открывает проток через «горячий» теплообменник, второй радиатор бездействует. На выходе получаем теплый воздух.
  3. Если второй пользователь включает охлаждение, то доводчик в соседней комнате запускает только «холодный» теплообменник, а «горячий» перекрывает.
  4. Фанкойлы одной сети работают независимо друг от друга.

Упрощенная схема соединения элементов многозональной СКВ, применяются четырехтрубные доводчики

Если по каким-то причинам клапаны всех доводчиков закроются, чиллер по температуре обратной воды «поймет», что нужно прекращать холодоснабжение и остановится. Аналогичным образом сработает автоматика котла.

Установка фанкойла в квартире

Устройства этого типа в определенной степени можно назвать универсальными. При соблюдении некоторых рекомендаций вентиляторные доводчики можно успешно устанавливать даже в обычных квартирах.

Для небольших площадей можно использовать только один фанкойл, от которого теплый (или холодный) воздух распределяется по квартире через систему воздуховодов.

Фанкойл обычно ставят в прихожей или в санузле, трубы можно спрятать под подвесным потолком. Конечно, потолок в месте монтажа основного устройства придется опустить, что не всегда удобно в квартирах с небольшой высотой комнат.

Однако в других помещениях проблему можно устранить, если сделать двух- или даже трехуровневый потолок, чтобы спрятать менее громоздкие воздуховоды.

Место расположения фанкойла обусловлено не только размерами устройства. В процессе работы агрегат производит значительное количество шума, который едва ли будет уместен в жилых помещениях. Для обслуживания всей квартиры придется взять достаточно мощный фанкойл, а чем производительнее устройство, тем больше от него шума.

Конечно, система только с одним фанкойлом обойдется относительно недорого, да и монтаж будет не слишком сложным. Однако в этом случае утрачивается преимущество климатической мультизональности, характерной для более крупных систем.

Регулировать работу фанкойла можно будет с пульта дистанционного управления, но выбранный режим распространится на все комнаты. Это не слишком удобно, если окна комнат выходят на разные стороны и прогреваются солнцем по-разному.

Альтернативным вариантом считается установка небольшого фанкойла в каждой комнате или только в некоторых комнатах. В этом случае регулировать микроклимат в отдельных помещениях будет значительно проще.

Шум от небольших устройств будет меньше, его воздействие можно существенно снизить, выбрав правильное место для установки и используя средства подавления шума.


Устанавливать системы с фанкойлами лучше всего во время строительства или капитального ремонта, чтобы проводить отделочные работы уже после окончания монтажа

Конечно, обойдется монтаж подобной системы недешево. Два-три фанкойла можно поставить как и в первом варианте – в прихожей, а затем развести воздуховоды в разные комнаты. В этом случае проблему шума решить еще проще. В дальнейшем достаточно настроить каждый фанкойл, чтобы получить подходящую температуру в отдельных зонах.

Такие системы могут быть использованы в сочетании с принудительным приточным вентилированием. Они будут не только изменять температуру воздуха, но и обновлять его состав. Чтобы отводить появившийся в процессе работы конденсат, используют специальные помпы, которые перекачивают влагу в канализационную систему.

Виды фанкойлов

Существует несколько классификаций, по которым можно разделить эти устройства для вентиляции. Если ориентироваться на количество применяемых теплообменников, то выделяют такие типы фанкойлов: двухтрубные и четырехтрубные. Первый вариант подходит для помещения, где возможно смешивание охладительного хладагента при работе прибора на нагрев и охлаждение. Устройства второй группы применяют там, где нельзя соединять хладагенты, например, когда это вода и этиленгликоль.

Настенный фанкойл

Такие агрегаты имеют декоративный корпус из пластика и их монтируют на стену. Они могут работать как на обогрев, так и на охлаждение, поскольку все зависит от вида системы. В большинстве случаев настенный вентиляторный доводчик служит некой альтернативой стандартным радиаторам водяной системы отопления. Агрегаты могут включать и дополнительные функции, например, осушение, увлажнение и очистку воздуха

Настенный фанкойл требует наименьших усилий при установке, но важно заранее продумать место, чтобы воздушный поток не создавал дискомфорта

Напольный фанкойл

Устройства этой группы можно устанавливать на стену и под нее, но в большинстве случаев для него выбирают место под окнами вместо батареи. Подключение может проводиться двумя способами: в пол и стену. Кондиционер фанкойл направляет воздушный поток вдоль стены вверх. Если агрегат будет работать на отопление, то такое движение воздуха обеспечивает тепловую защиту окон и стен, а при охлаждении это будет снижать теплопритоки. Напольные приборы могут иметь встроенные или дистанционные органы управления.

Кассетный фанкойл

При помощи такого устройства можно получить равномерное распределение воздуха в двух и четырех направлениях.

  1. Самые популярные модели выпускают в компактных корпусах размером 60х60 см, но если устанавливать более мощные варианты, то габариты будут больше.
  2. Вентиляторный доводчик кассетного типа размещают на потолке и помещениях с большой площадью, например, в торговых центрах.
  3. Для лучшего функционирования лучше воздуховоды присоединять к приточной вентиляции.
  4. Чтобы холодный воздух перемещался с комфортной скоростью, прибор должен находиться на высоте минимум 2,7 м от пола.
  5. Когда установка будет закончена, то фанкойл закрывают фальш-панелью.
  6. Что касается холодопроизводительности, то она не больше 5-ти кВт.
  7. К преимуществам этого типа фанкойла относят простую систему отведения образующегося конденсата, которая создана на основе дренажных насосов.

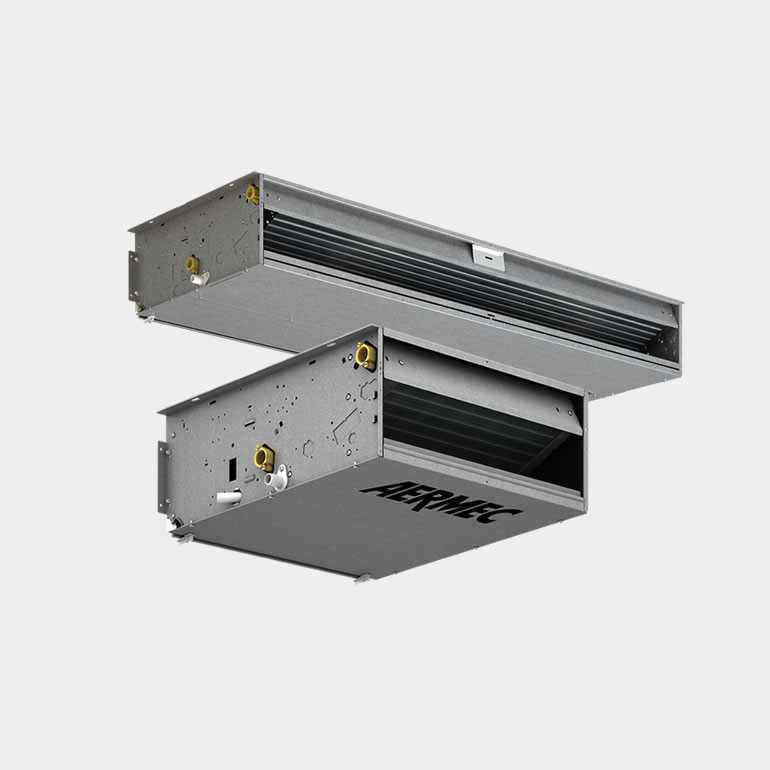

Канальный фанкойл

Приборы этой группы имеют скрытую установку и внешне они похожи на внутренние блоки канальных сплит-систем. Наружу выводятся только декоративные решетки, а все составные части скрыты в потолке или стене. Такие вентиляторные конвекторы отличаются от канальных тем, что можно создать сеть воздуховодов, которые обеспечивают подачу воздуха сразу из нескольких решеток, благодаря чему можно охладить и прогреть воздух сразу в нескольких помещениях.

  1. Канальные фанкойлы устанавливаются преимущественно в административных, общественных и офисных зданиях.
  2. Устройства обладают широким диапазоном холодопроизводительности, поэтому выбрать есть из чего.
  3. Стоит отметить важную техническую характеристику – напор встроенного вентилятора. Есть приборы высоко- и низконапорного типа. Благодаря этому можно обеспечить холодным воздухом помещения, которые расположены близко и отдаленно от агрегата.

Встроенные фанкойлы

Подобные устройства можно найти среди настенных и потолочных моделей. Чаще их устанавливают в подвесном или натяжном потолке. Встроенные комнатные фанкойлы привлекательны тем, что устройство максимально скрыто, то есть видна только решетка, через которую выходит воздух. Благодаря этому техника не портит дизайн помещения и не нарушает его гармоничность.

Универсальный фанкойл

Приборы этого типа могут устанавливаться как в горизонтальном, так и в вертикальном положении. Если сравнить внешний вид, то он такой же, как и внутренний блок обычного кондиционера, но по функциям отличия все же имеются: в теплообменнике циркулирует жидкость и имеется трехходовой клапан, отвечающий за подачу хладагента или теплоносителя. Для кондиционирования фанкойл устанавливается в большинстве случаев в помещении без подвесных потолков. В основном показатели холодопроизводительности находятся на уровне от 1 до 8 кВт.

Вопросы и ответы

Где находится подача и обратка у подвесных фанкойлов?

Все зависит от конкретной модели. У напольно-потолочных фанкойлов трубки обычно подключаются с боковой стороны (см. фото), у потолочный – с задней. У кассетных фанкойлов – во внутренней части, которую обычно прячут в подвесных потолках.

Напольно-потолочный фанкойл.

Как к одному фанкойлу подключить 5 помещений?

Для этого нужно устанавливать фанкойл канального типа в системе приточной вентиляции. А от него делать отдельную разводку. При этом стоит учитывать, что температурный режим будет одинаковым для всех помещений.

Как смонтировать фанкойл на тепло и холод?

Установка такого фанкойла ничем не отличается от монтажа обычного. Вообще, режим работы (обогрев или охлаждение) зависит от чиллера, а не от фанкойла. Соответственно, он задается централизовано для всей системы.

Чем отличается фанкойл от кондиционера?

В кондиционере между внутренним и наружным блоками циркулирует фреон. Именно он выступает в качестве теплоносителя.

В системе чиллер-фанкойл теплоносителем является вода или антифриз. Фреон является рабочим телом чиллера, позволяющим поднять или опустить температуру теплоносителя до необходимой. А он, в свою очередь, охлаждает или нагревает воздух посредством фанкойла. Подробнее об этом вы можете прочитать в статье «Чиллер-фанкойл: принцип работы, особенности, применение».

Существует ли межблочная связь между фанкойлами?

Нет, каждый фанкойл – это отдельное устройство и напрямую связан только с чиллером. Конечно, можно подключить центральный контроллер, который бы отслеживал температурные режимы, но это не будет межблочной связью.

В чем различия между системой чиллер-фанкойл и АБХМ?

АБХМ также называют абсорбционным чиллером, но ее принцип работы существенно отличается. В ней используются камеры с пониженным давлением, за счет чего можно эффективно получать тепло или холод, используя низкопотенциальную среду.

По эффективности АБХМ во многих случаях превосходит чиллер. Ее коэффициент преобразования выше в определенных диапазонах температур. Подробнее об этом читайте в статье «Принцип работы АБХМ».

Принцип действия фанкойла

Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.

Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению.

Одно из преимуществ использования вентиляторных доводчиков – это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.

Этот вариант не сложно реализовать, если планируется использовать принудительную приточную вентиляцию.

Фанкойл состоит из таких элементов, как:

  • змеевик-теплообменник;
  • вентилятор;
  • фильтрационный блок.

В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы.

В последнем случае один контур подключают к чиллеру – холодильной машине, генерирующей поток холодной воды, а второй – к котлу отопления или другому аналогичному нагревательному прибору. Очень популярно сочетание фанкойлов с тепловым насосом.

Стоит отметить, что если принято решение использовать систему чиллер-фанкойл, то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер.

Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.

Для работы вентилятора следует обеспечить каждое устройство электропитанием. Для очистки воздушных масс и оздоровления микроклимата внутри помещения необходим блок фильтров.

Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.

Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т.п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.

Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.

Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком.

Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом – позволяют сохранить внешний вид фасада неизменным.

Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно. Это может оказаться удобным, особенно если здание имеет сложную планировку.

Это позволяет регулировать параметры не для всего здания, а отдельно для каждой комнаты, в которой имеется фанкойл.

Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние.

Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 м, а это более чем солидный показатель.

Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой.

Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.

Нюансы установки фанкойлов канального и кассетного типа

Монтаж фанкойла, в зависимости от его типа, имеет свои особенности. Они могут устанавливаться как на потолке, так и на стенах. Однако все они, в основном, предназначены для работы в помещениях с большой площадью.

Монтаж фанкойла кассетного типа

Кассетные агрегаты используются в гостиницах, административных зданиях, торговых и развлекательных центрах, ресторанах. Данный тип климатической техники  предназначен для скрытой установки. Монтаж осуществляют за плитами подвесного потолка. Маскируют устройство при помощи декоративных панелей с регулируемыми жалюзи, которые позволяют управлять движением воздушных потоков.

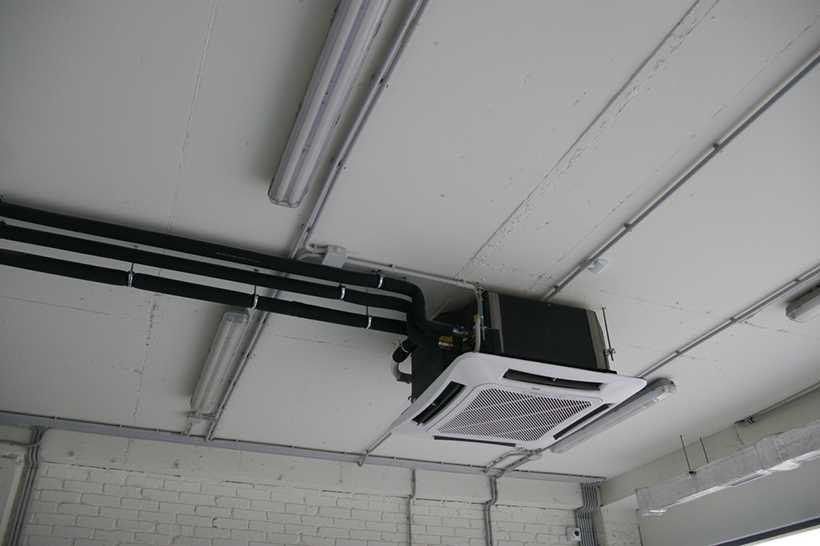

Фанкойлы кассетного типа монтируются в подвесные потолки ФОТО: cool-wind.ru

Установка фанкойлов канального типа

Устройства канального типа, как и кассетные фанкойлы, предназначены для вентилирования больших помещений. Агрегаты горизонтального исполнения монтируются в канал приточной вентиляции и располагаются под потолком (в основном, в центре помещения), а вертикального — за стеновыми фальш-панелями. Канальные фанкойлы обеспечивают приток в помещение как свежего, так и очищенного рециркуляционного воздуха.

Канальные фанкойлы встраиваются в приточную вентиляцию и декорируются плитами подвесных потолков ФОТО: remontnik.ru

Принцип действия

Аппарат работает по принципу упомянутого выше калорифера: по трубкам змеевика течет антифриз или вода определенной температуры, вентилятор продувает сквозь ребра комнатный воздух. Происходит теплообмен, поток нагревается или охлаждается. Отсюда второе название устройства – вентиляторный доводчик. Особенности работы фанкойла:

  • агрегат способен работать в режиме нагрева либо охлаждения в зависимости от температуры приходящей воды;
  • основная функция – передавать воздуху тепло или холод, произведенный другими установками;
  • проток жидкости обеспечивается внешним насосом, собственного нет;
  • всасываемый воздушный поток очищается фильтром от пыли;
  • обычно фанкойл обрабатывает внутренний комнатный воздух (полная рециркуляция);
  • некоторые модели, интегрированные в систему принудительной вентиляции, умеют греть/охлаждать приточный воздух;
  • регулирование тепловой/холодильной мощности производится двумя путями – изменением производительности вентилятора и ограничением расхода воды электромагнитным двухходовым клапаном.

Итак, фанкойл — это составной элемент централизованной климатической системы, поддерживающий температуру воздуха в конкретном помещении или в определенной зоне производственного цеха. Дополнительные функции:

  • осушение;
  • проветривание (режим вентиляции);
  • подмешивание свежего воздуха — опция;
  • управление от дистанционного пульта;
  • подогрев потока электрическим ТЭНом (тоже опция).

Источниками холода/теплоты могут выступать:

  1. Традиционные котлы, использующее различные энергоносители. Понятно, что данное оборудование обеспечивает только нагрев воды или антифриза.
  2. Тепловые насосы (ТН) двух типов – геотермальные и водяные. Зимой установка подогревает теплоноситель, летом, наоборот, охлаждает.
  3. Чиллеры – мощные холодильные машины с воздушным либо водяным охлаждением конденсатора.

Внутри агрегата предусмотрен клапан для сброса воздуха после монтажа и заполнения трубопроводной сети теплоносителем

Циркуляция хладагента в парокомпрессионном чиллере происходит по классической схеме. Под давлением хладагент нагнетается в теплообменник, где и испаряется. В парообразном состоянии он попадает в конденсатор, где конденсируется (превращается в жидкость) и направляется в компрессор.

В абсорбционных чиллерах, в качестве рабочей жидкости используется водяной пар, который в процессе перемещения изменяет свое агрегатное состояние. Таким образом, они отличаются экологичностью, поскольку не содержат фреона и опасных для окружающей среды хладагентов. По сравнению с парокомпрессионными чиллерами, абсорбционные, имеют меньшие габариты и потребляют меньше электроэнергии, но в то же время отличаются более высокой стоимостью.

Подключение фанкойла

Фанкойл является сложной климатической техникой, поэтому при его выборе обязательно следует производить специальные расчеты, справиться с которыми сможет только опытный инженер-теплотехник. Если схема разводки подобрана правильно и детально проработана, то при монтаже устройств не возникнет непредвиденных проблем. При этом доверять установку такой техники следует только профессионалам.

В связи с тем, что система чиллер-фанкойл может работать как на обогрев, так и на охлаждение, существует две схемы подключения:

  1. Двухтрубная, при которой устройства летом работают в качестве охладителей, а зимой в качестве отопительного прибора. В такой системе присутствует один теплообменник, и в холодное время года вода в него поступает теплоноситель от стороннего нагревателя, например котла, а в теплое — от чиллера. Такая система позволит либо охлаждать все помещения в здании, либо обогревать.li>
  2. Четырехтрубная. Такая система монтируется по аналогичной схеме, что и двухтрубная, но имеет 2 независимых контура, каждый из которых работает в своем режиме (обогрев или охлаждение). В этом случае чиллер подготавливает хладоноситель и через гидромодуль (насосная группа) раздает его до каждого из фанкойлов. Котел или другой прибор готовит теплоноситель и подает его к каждому вентиляторному доводчику (фанкойлу) в свой «теплый» теплообменник. В итоге, в каждом отдельно взятом помещении, все пользующиеся могут создать свой персональный температурный режим, включив фанкойл на обогрев или охлаждение. Данная система является более универсальной и подходит для постоянной и комфортной эксплуатации.

Схема обвязки фанкойлов проектируется на этапе выбора оборудования. При этом необходимо учитывать теплоизбыток каждого помещения в летнее время и недостаток тепла зимой. Следует помнить, что к чиллеру можно подключать неограниченное число фанкойлов, однако каждый из них должен быть удален от центра не более, чем на 600 метров. Мощность приборов определяется потребностями пользователей и особенностями здания.

Существуют фанкойлы, которые устанавливаются:

  • в фальш-потолок (кассетные фанкойлы),
  • за фальш-потолок, в стеновую нишу, тех.помещение (канальные) и раздают воздух через систему воздуховодов и вентиляционных решеток и диффузоров,
  • на пол или стену (корпусные напольно-потолочные),
  • на стену в помещении (настенные).

Большинство устройств рассчитаны только на двухтрубный или только на четырехтрубный способ подключения, поэтому определиться со способом монтажа следует до покупки оборудования. Определить, какая техника подходит в вашем случае, и как её стоит монтировать, может только специалист.

Дополнительная информация

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
HOSTBOARD.RU
Добавить комментарий
