Как сделать антенну для радио своими руками?

Антенна для радио своими руками: что нужно знать, какие материалы можно использовать, типы таких устройств. Как сделать FM-антенну для радиоприемника по чертежам из различных материалов? Схема антенны дальнего приема.
Радиоантенна самодельная для фм. рабочая антенна диапазона fm. улучшение качества приема. - законный совет

Полуволновые вибраторы

Интернет обошло видео: смартфон вместо антенны принимает кусок оголенного провода, припаянный к разъему. Диво – радио ловится! Ничего удивительного. В радиовещании используется вертикальная линейная поляризация, провод произвольной длины способен усилить сигнал. Учебниками радиотехники показано – добиться результата повыше можно, если размер кратен четверти волны:

  1. Равен длине волны.
  2. Половине длины волны.
  3. Четверти длины волны.

Существуют другие варианты, некоторые радиолюбители утверждают: лучший прием получается при длине приемной антенны 5/8 длины волны. Сегодня на этом останавливаться не будем. Каждое из приведенных устройств характеризуется внутренним сопротивлением, величина по возможности равна импедансу кабеля, приемного устройства:

  1. Вибратор Герца – 300 Ом.
  2. Полуволновой вибратор – 73,5 Ом.
  3. Четвертьволновый – 37 Ом.

Сообразно сказанному выделено полдюжины стандартных номинала кабелей, чаще встретим РК – 75, РК – 50. Последний имеет наибольшее хождение меж связной аппаратурой

Важно использовать коаксиал, подходящий используемому типу устройств. На старых телевизорах входы специально подписаны в Ом

УКВ использует кабель РК – 50. Следовательно, потери, вызванные отражением сигнала линии, наименьшие.

Интернет обошла схема полуволнового диполя длиной каждой стороны 75 см. Приемное устройство обслуживает диапазон УКВ (FM), вмещающий немало радиостанций. Поясним изрядно:

  • длина вибратора составляет половину длины волны;
  • каждое плечо вибратора равно четверти длины волны.

Суммарно получаем: устройство настроено на частоту вещания 100 МГц, четверть длины волны составит 75 см. Сопротивление излучению конструкции равняется 73,5 Ом, поэтому антенна для радиоприемника своими руками делается из куска кабеля РК – 75:

  1. Для образования одного плеча диполя снимаем внешнюю изоляцию на участке протяженностью 75 см. Оплетку экрана оставляем нетронутой.
  2. После выворачиваем медную сетку чулком, стягивая вниз, распрямляя на 75 см. Образуется второе плечо диполя. Если затруднительно натянуть экран поверх изоляции, возьмите кусок медной трубки длиной 75 см, натяните. Оплетка срезается, пополняя содержимое мусорного ведра.
  3. Медная трубка аккуратно припаивается к экрану, устройство готово. Согласовывать с кабелем не нужно, у обоих сопротивление 75 Ом. Приемник современный может иметь совсем другой импеданс. Подробнее прочитаете в технических характеристиках, перечисленных паспортом.
  4. Установка ведется на мачту. Выше – лучше, но! Пассивная антенна для радиостанции, своими руками сделанная из куска кабеля, сильно понижает уровень сигнала. Рассмотрим позже, как спаять усилитель диапазона, оснастить непроницаемым корпусом, подвесить близ антенны. Дельная тема курсового проекта средней степени подготовленности студента ВУЗа радиотехнической направленности. Сегодня вопрос откладывается.

Рекомендации

Если говорить о рекомендациях по созданию и использованию таких антенн, то в первую очередь следует отметить несколько.

  • Рядом с подобным приспособлением не должно быть каких-либо металлических посторонних предметов. В противном случае они могут стать помехой для улавливания сигнала или отражать его, что также негативно скажется на качестве его приема.
  • Следует позаботиться о защите антенны от воздействия природных факторов. В противном случае ее части могут проржаветь и рано или поздно устройство попросту выйдет из строя.
  • В большинстве случаев обязательно следует сделать перед началом работ чертежи, где нужно подробно прописать габариты и размеры устройства, его тип, а также алгоритм действий для его создания. Это даст возможность быстро и точно реализовать тот или иной замысел и получить качественно работающую антенну для приема устойчивого FM-сигнала.

Как сделать радиоантену своими руками за 15 минут, смотрите далее.

Разновидности антенн для музыкальных центров

Антенны заводского изготовления подходят для приема и улучшения звука в аппаратах как известных (Sony и Lg), так и бюджетных производителей. Условно они делятся на несколько разновидностей.

  1. Дисковые. К ним относят большие внешние или компактные комнатные тарелки. Как правило, такие модели ловят спутниковое вещание.
  2. Стержневые. Представляют собой металлические прямые или закругленные штыри (выгнутые в форме окружности), состоящие из нескольких, секций.
  3. Проволочные. Пассивные антенны из гибкого металлического стержня, способного принимать любую форму. К ним же можно отнести рамные приспособления.

Если ограничений в финансах нет, то принимающее устройство можно купить. Примером недорогой модели, которая может существенно улучшить звук, является Триада 8810. Усилитель предназначен для музыкальных центров УКВ и FM. Такую антенну можно использовать при удалении радиостанции от точки вещания на расстояние до 80 км.

Следует учитывать, что качество приема сигнала сильно зависит от технических характеристик самого музыкального центра, а не только от формы и свойств принимающей конструкции с усилителем. Поэтому далеко не каждая активная антенна может существенно улучшить радиосигнал. Из-за чего многие предпочитают экспериментировать с приемником, чтобы добиться максимального эффекта звучания.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

Назначение:

  1. Прием радиовещания.
  2. Прием телевещания.
  3. Прием спутниковой информации систем навигации.
  4. Связные автомобильные антенны.

Способ установки антенн на авто:

  1. Магнитные.
  2. На присоске.
  3. Врезные.
  4. Резьбовое соединение.
  5. На струбцине.
  6. Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

По месту размещения:

  1. Наружные автомобильные антенны.
  2. Салонные (внутренние).

Типу усиления:

  1. Активные.
  2. Пассивные.

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

  1. Радио обозначается, FM, AM (частоты 70 — 108 МГц).
  2. Телевидение — DVB – T (частоты ниже 900 МГц).
  3. Навигация – GPS (порядка 400 МГц).
  4. Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 – 530 МГц, упомянуто, “доступна опция приема сигналов GPS”. Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема

Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество

Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой – радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

FM-антенна своими руками

Приветствую читателей и подписчиков. В х и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц).

Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов.

Для конструкции потребуются недорогие или бывшие в употреблении материалы.

FM-антенна фольгированный квадрат

Необходимые материалы и инструменты:

  • Высушенная доска, ДВП, диэлектрический материал.
  • Металлическая фольга.
  • Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
  • Штекер для подсоединения к радиоприёмнику.
  • Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала.

К нижнему краю квадрата, справа или слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм.

Обозначения: 1 – диэлектрический материал; 2 – фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Трубная FM антенна

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

  • Сердечник из феррита от строчного трансформатора старого лампового телевизора.
  • Клей, липкая, изоляционная лента.
  • Латунная или медная фольга.
  • Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
  • Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке.

Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, остальные выводы — к клемме «Антенна».

Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Необходимые материалы:

  • Отрезок телевизионного кабеля от 1,5 м и более.
  • Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
  • Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции.

Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте.

Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.

Лучшие модели и бренды

Среди антенн для радио есть модели, получившие признание автолюбителей. Рейтинг основан на технических характеристиках моделей и отзывах пользователей.

Automania Digital TV FM

Такую антенну чаще можно встретить в маршрутке или городском автобусе. Небольшой пластиковый аппарат весом 99 г закрепляют на лобовом стекле двусторонним скотчем. От него расходятся похожие на крылья витки проволоки, повышающие качество приема. Корпус из пластика на стекле сильно разогревается солнечными лучами, но работоспособность устройства не страдает. Оно выдерживает температуру -45…+85°С.

Мощность слабого сигнала увеличивает усилитель на 20 дБ. Устройство принимает, кроме радиосигналов, телевизионные, но только в черте города. Диапазон улавливаемых сигналов UHF — 470-860 мГц, также работает в VHF . Активная антенна подключается к бортовой сети автомобиля через отдельный провод. Длина радиокабеля 1,5 м.

Bosch Autofun

Антенна минимальных размеров — корпус толщиной 15 мм. Устанавливают в верхнем углу лобового стекла справа от водителя. От устройства отходят 2 усика, которые прокладывают рядом со стойкой и верхним краем окна. Обзору аппарат не мешает. При установке не нужно сразу его приклеивать, необходимо для начала определить, как разместить прибор, чтобы обеспечить максимальную чувствительность. На нее влияют металлические части и форма кузова.

Delta Bosch 23799

Пассивная внутрисалонная антенна с большой дальностью приема. Диапазон частот: длинные, средние, короткие, ультракороткие. Предел дальности приема — 160 км (кроме УКВ). Коэффициент усиления — 34 дБ. Обеспечивает чистый сигнал без шумов и помех.

Falcon ANT 100

Аппарат с кабелем длиной 2,9 м можно поставить на заднем стекле. Установлена микросхема для обработки высокочастотных сигналов, что позволяет слушать радио за городом. Принимает волны AM/FM. В конструкции предусмотрена стабилизация напряжения. Самостоятельная установка может вызвать затруднения: нет схемы подключения.

Antey 914

Работает в диапазоне GSM на частотах 900-1800 мГц. Антенна предназначена преимущественно для уверенной работы телефона, за пределами этих частот появляются искажения. Обеспечивает усиление сигнала в 3,5 раза.

При покупке обращают внимание на тип разъема, выбирая подходящий, чтобы затем не искать переходник. В основании прибора — магнит для установки

По данным производителя ветростойкость крепления 150 км/ч. В магазинах найти установку трудно, легче через интернет.

Hyundai H CA3200

Рассчитана на прием всех радиоволн, кроме КВ-диапазона. Активный тип антенны, которая легко и быстро устанавливается внутри салона. Высокочастотные сигналы обрабатываются встроенной микросхемой, коэффициент усиления — 26 дБ. Устройство защищено от короткого замыкания.

Звонкое радио на даче: способы усилить сигнал

На загородном участке приём радиопередач и музыки — хорошее развлечение, в том числе во время садово-огородных работ. К сожалению, на практике многие сталкиваются с тем, что приёмник выдаёт большое количество помех. Иногда сигнал и вовсе теряется, а любимую радиостанцию бывает просто невозможно найти, выставив бегунок на нужный диапазон волны. Всё это говорит о плохом приёме, который можно улучшить простыми способами.

Нарастите антенну

Как бы вы ни принимали радиосигнал, для этого требуется антенна. Если речь идёт о приёмнике со складным штырём, который прячется в корпус, то его размеров часто не хватает, особенно если речь идёт о месте, удалённом от города, где пропадает зона уверенного приёма. В этом случае нужно сделать антенну длиннее и поднять её повыше. В частном доме это делается весьма просто — на крыше фиксируется шест с примотанным к ней отрезком проволоки, очищенной от изоляции. Материал для приёма сигнала не важен — это может быть как медь, так и сталь.

Изготовить ревербератор

Простейшее устройство, усиливающее радиосигнал, ничего сложного из себя не представляет. Он должен быть выполнен в виде рамки, как правило, треугольной или квадратной, из трёх метров очищенного от изоляции медного провода. В некоторых случаях он может дать стабильный приём на расстоянии 150 км от города. Один конец подключается на массу, второй — к центральному выходу антенного гнезда.

Подключить усилитель

Этот прибор обычно представляет собой коробочку, которая подключается к рамке антенны. Внутри корпуса — микросхема усилителя с активным питанием. Для того, чтобы контур заработал, необходимо включить в розетку адаптер, выдающий постоянный ток на 12 В. От усилителя идёт кабель, который и подключается к FV-ресиверу. Данный способ шире всего используется для приёма телесигнала, но ведь там, где принимаются телепередачи, радио будет слышно просто отлично.

Перечисленные способы не исчерпывают возможных рецептов усиления радиосигнала в различных условиях. Радиолюбители на форумах охотно делятся своими изобретениями, и далеко не все их них сложны в изготовлении.

Как сделать автомобильную антенну самому

Некоторые модели автомобильных антенн стоят относительно дорого. Основную часть себестоимости антенных устройств составляют не материалы, а конструктивное и схемотехническое исполнение. Малейшее отклонение от расчетной конструкции, технологии изготовления могут привести к значительному изменению параметров антенны.

Учитывая, что при самостоятельном изготовлении можно с высокой точностью воспроизвести расчетную конструкцию, выполнить качественный монтаж — от антенны, изготовленной своими руками, можно ожидать высоких параметров. При этом стоимость готового изделия может быть намного ниже, чем заводского варианта.

Пошаговая инструкция по изготовлению

Чтобы смастерить комнатную антенну для цифрового ТВ из кабеля, необходимо иметь под рукой следующее:

  • кусок коаксиального кабеля длиной 2,5–3 м;
  • нож;
  • маркер для разметки;
  • линейку;
  • штекер для подключения готовой антенны к телевизору или приставке;
  • 5 минут свободного времени.

Цифровая антенна из кабеля изготавливается так:

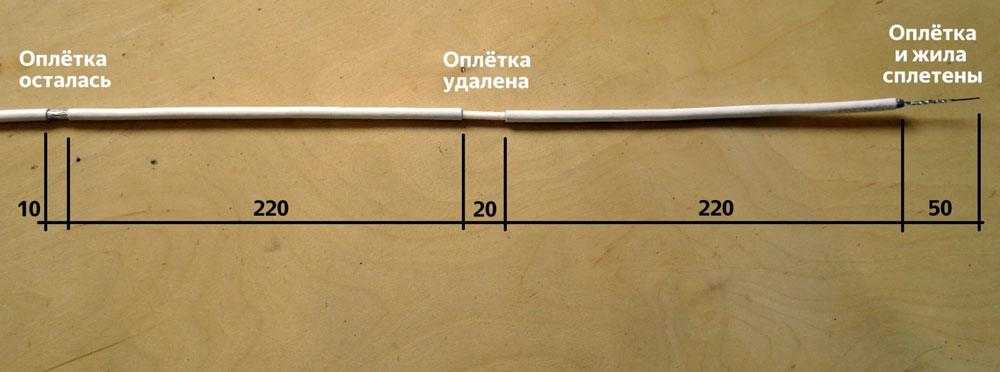

  1. От конца кабеля делается отступ на 50 мм. На этом участке снимается внешняя изоляция, аккуратно, так, чтобы не повредить оплетку.
  2. Оплетка и фольга отгибаются в сторону.
  3. Срезается внутренняя изоляция, зачищается центральная жила.
  4. Оплетка, фольга и жила туго скручиваются в один жгут, чем плотнее, тем лучше.
  5. От конца зачищенной изоляции делается отступ в 220 мм, ставится отметка. Откладывается отрезок в 20 мм и рисуется вторая отметка.
  6. На получившемся участке срезается наружное защитное покрытие и убирается экранировка. Внутренняя изоляция и центральная жила должны остаться целыми.
  7. От конца защищенного участка отмеряется еще 220 мм, ставится отметка и дополнительно откладывается 10 мм.
  8. На этом участке операция повторяется: убирается внешняя изоляция. Однако здесь оплетка должна остаться нетронутой.
  9. Конец, с которого начиналась работа (тот, где жила и оплетка свиты вместе), аккуратно и туго закручивается вокруг 10-мм участка, где обнажена оплетка (лучше использовать пассатижи, но можно и руками).

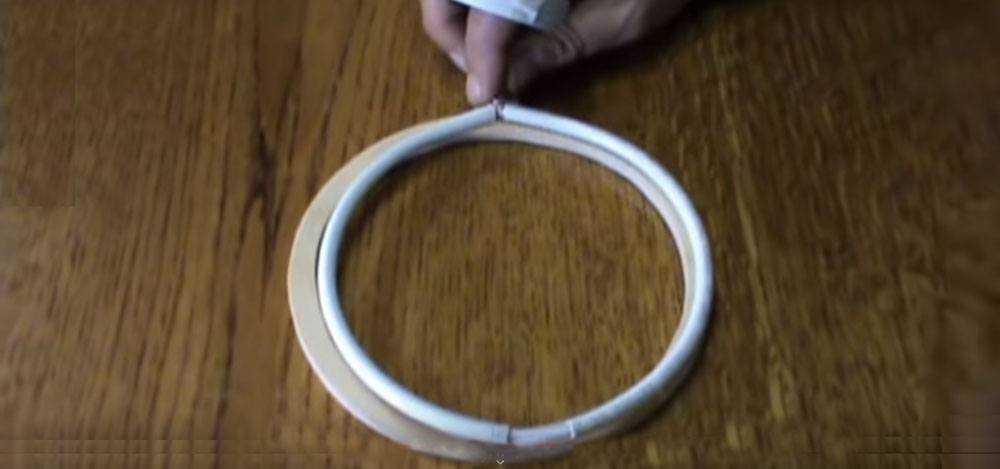

  10. В результате должно получиться аккуратное кольцо из кабеля – это и есть антенна.
  11. На свободный конец кабеля надевается RF-штекер (папа).

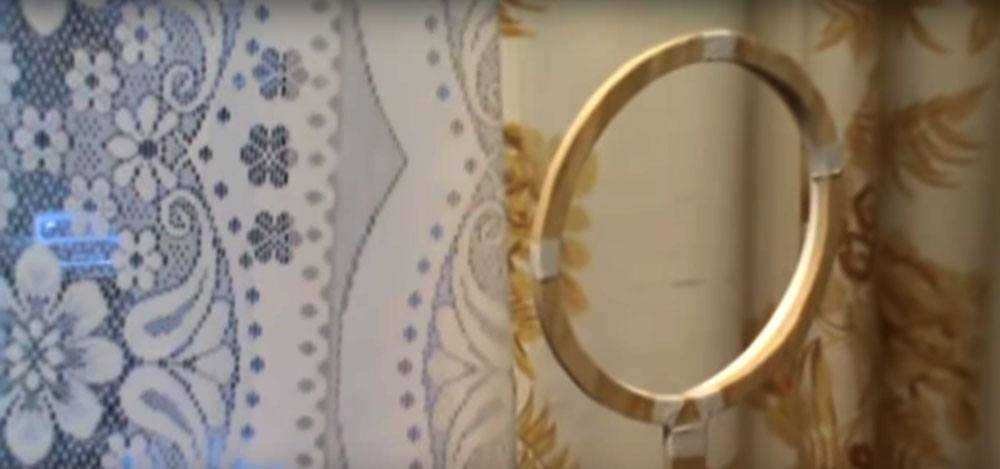

Однако просто держать в руке кабельное кольцо плоскостью в сторону ретранслятора не очень удобно, поэтому можно изготовить из фанеры или плотного картона держатель – кольцо такого же диаметра на ножке длиной 4–5 см.

Это нужно для того, чтобы избежать деформации получившейся плоской антенны. Она накладывается на кольцо и закрепляется с помощью клея или изоленты, свободный конец кабеля прокладывается вдоль ножки. Сама же она крепится уже к подставке той конструкции, которую вы придумаете.

Кроме того, если при этом залить герметиком или термоклеем место соединения, то в результате будет уже не комнатная, а уличная антенна.

Причины неуверенного приема радиостанций

Величина затухания зависит от:

  • расстояния, которое проходит электромагнитная волна;
  • несущей частоты передатчика (чем выше, тем больше потери) или длины волны;
  • состояния и материала проводящей среды;
  • наличия помех на пути распространения ЭМВ;
  • качества регенерации и коррекции;
  • формы сигнала.

Цифровой дискретный радиосигнал, проходя через повторитель, чаще всего полностью восстанавливается без потери информации.

Наиболее характерная форма помех для линий передач — перекрестная наводка. Причиной появления искажений могут быть неисправности оборудования, трещины изоляции. При передаче сигналов по проводам для устранения помех пары перевивают.

Экранирующие свойства материалов стен и отделки зданий также способны ослабить радиосигнал. Сильный экран — металлический сайдинг, алюминиевые сэндвич-панели, крыши из профлиста, металлочерепицы и т.д.

Каждый радиоприемник имеет в своем составе встроенную антенну. Для того, чтобы она уверенно воспринимала полезный сигнал, отделяя его от шумов и помех, его уровень должен превышать определенный порог. Это значение называют чувствительностью радиоприемника. Хороший приемник обладает лучшей чувствительностью, но с расстоянием от передающей антенны уровень радиосигнала падает. На некоторой дистанции прием на встроенную фм антенну становится невозможным.

Но даже на небольших расстояниях на территории города встречаются мертвые зоны, где сигнал резко затухает. Радиоволна распространяется только по прямой и плохо проходит сквозь препятствия. Но зато имеет свойство от них отражаться. Правда, после отражения она теряет свою мощность. Но отраженный сигнал, складываясь с основным, приводит к полной неразборчивости сигнала от радиостанции.

Прямолинейное распространение радиоволн фм диапазона не позволяет уверенно их принимать и за линией горизонта, куда сигнал от передающей антенны проникнуть не в состоянии. Он может попадать за горизонт, отражаясь от облаков, но это зависит от погоды и все равно не очень помогает.

Предлагаем ознакомиться Чем отмывается перманентный маркер

Выходом из положения является:

  • усиление входного сигнала перед подачей на вход приемника;
  • избирательный прием только с одного направления;
  • подъем точки приема на некоторую высоту.

Особенности

Не стоит забывать, что сигнал имеет свойство ухудшаться, а иногда и совсем пропадать в ночное время, а также в зависимости от погодных условий. Например, в дождь, снегопад или сильный ветер. Правда, следует отметить, что в случае, если сигнал есть, штыревая антенна обеспечит его качественную передачу. К тому же, не все музыкальные центры способны аппаратно улучшать прием сигнала. В особенности такая проблема наблюдается у недорогих моделей, где вне зависимости от того, какая антенна подключена к системе, каких-либо изменений в уровне приема сигнала не наблюдается.

В редких случаях (в качестве эксперимента) пользователи пытаются добиться улучшения приема, воткнув штекер обычной общедомовой TV-антенны в FM-гнездо. Делать так ни в коем случае не стоит, помогает это далеко не всегда, чаще всего могут возникнуть проблемы с замыканием и скачками напряжения.

Не стоит также забывать, что:

  1. Наличие уверенного приёма возможно только в условиях направленности на источник сигнала.
  2. Вечером и ночью сигнал значительно ослабевает в силу отсутствия или уменьшения дальнего приёма.

Антенна для любого музыкального центра может быть изготовлена своими руками, главное, внимательно следовать инструкциям  и проявить терпение.

Извините. Данных пока нет.

  • https://stroy-podskazka.ru/muzykalnye-centry/fm-antenny/
  • https://hitech-online.ru/audio-video-foto/muzykalnyj-tsentr/antenna-svoimi-rukami.html
  • https://tehnika.expert/cifrovaya/muzykalnyj-centr/antenna.html

Полноразмерный вибратор приема радиовещания

Полем, лесом отыщите хороший кусок кабеля, важен качественный прием за городом. Что делать. Сделаем полноволновый вибраторный диполь сопротивлением 300 Ом, согласующим устройством 75 Ом:

  • Снимаем изоляцию кабеля РК – 75 протяженностью 1,5 метра, оплетку оставляем.
  • Аккуратно стягиваем экран вниз еще на 1,5 метра. Металлическая трубка взамен будет негодным решением, попробуйте использовать фольгу, скотч. Антенна для радио своими руками нужна на время похода. Главное, чтобы отрезок экрана шел на протяжении 1,5 метра.
  • Изготавливаем согласующее устройство, подключаемое после начала «чулка» (посередине вибратора). Отрезаем антенну от кабеля, беремся за дело.

U-колено должно быть длиной 1,5 метра (половина длины волны), причем в центральной точке нужно согнуть пополам и перевязать ниткой. Схема подключения выглядит следующим образом:

  1. Чулок сажается на один конец U-колена.
  2. В месте начала чулка прорезается изоляция до жилы. Жила одновременно сажается на другой конец U-колена и выходной провод сопротивлением 75 Ом.
  3. Экраны колена, выходного кабеля заземлим. Но! Не нашей самодельной антенны.

Сам вибратор вешается на стволе дерева, обращенном к направлению вещания (толща древесины вносит затухание ловцам, выбравшим неправильную ориентацию). Для заземления подойдет шашлычный шампур, воткнутый под деревом. Приемник подвесьте рядышком. Антенна для радио своими руками сматывается после использования для применения в следующий раз.

Для полуволнового разрезного вибратора (подрубаемся посередине) подключение к U-колену выходного кабеля, нужно вести на три четверти длины, не на самый конец. В нужном месте согласующий элемент прорубается, касаясь жилы, проводится подключение выходного кабеля РК – 75. Само U-колено можно изготовить, используя указанные марки коаксиала.

Читать также: Зимний чехол для аккумулятора автомобиля

Первая конструкция (предыдущий подраздел) представляется попроще, четвертьволновые разрезные вибраторы использовать не принято. Но колено можно изготовить, расчленяя кабель РК – 50 (как и антенну). Умелые руки – неотъемлемая часть любителя экономить. Представьте процесс конструирования оплачиваемой работой. Дело пойдет веселее.
