Как заменить штекер в наушниках с 3-4 проводами с микрофоном и без

Поэтапная сборка наушников

Чтобы самому собрать наушники для компьютера или мобильного гаджета, сначала нужно разобрать старые устройства и выбрать требуемые детали

Действовать нужно с осторожностью, чтобы не повредить интересующие элементы. После разборки нужно проверить детали на работоспособность и только потом приступить к сборке новых девайсов

Демонтаж старого гаджета

При разборе больших наушников нужно внимательно их осматривать на предмет скрытых защелок или винтов, большая часть которых спрятана под мягкой подкладкой. Амбушюры крепятся на клей, защелки или просто надеваются на ободок чашечки.

В дальнейшем необходимые детали извлекаются следующим образом.

1. Если пользователю нужны динамики, то кабель от них отпаивают.
2. Если же необходим провод, то его лучше обрезать, отступив несколько сантиметров от входа в корпус и от штекера. Это необходимо, потому что в таких местах кабель чаще всего перегибается, а значит — его целостность нарушена.
3. Нужный штекер разбирается, провод отпаивается. Если он неразборной, то кожух разрезается ножом, а новый собирают из колпачка от шариковой ручки (или чехла с иголки от шприца).

Проверка работоспособности деталей

Перед сборкой наушников все отобранные детали тестируются, для чего необходимо использовать мультиметр, установленный в режим звуковой проверки. Сначала проверяется кабель, чтобы убедиться в его целостности. На штекере тестируют контакты, чтобы удостовериться, что они замкнуты. Если диэлектрическое кольцо деформировано, будущее устройство не будет работать. Динамики проверяют, прислонив черный и красный щупы мультиметра к контактам. Если прибор издает звуковой сигнал — детали исправны.

Сборка новых наушников

Новые детали собираются в следующем порядке. Сначала необходимо припаять провода к штекеру. К длинному контакту на его задней части крепится провод заземления, жилы динамиков припаивают к левому и правому контактам. Если будет использоваться микрофон, кабель должен быть четырехжильным. В этом случае последний провод крепится еще к одному контакту (штекер в таком случае должен быть с четырьмя кольцами-контактами).

Далее провода нужно прозвонить и убедиться, что они целы. Останется лишь защитить кабель от постоянных изгибов в месте соединения со штекером. Для этого с иглы от шприца снимается колпачок и проделывается в нем отверстие по диаметру кабеля. После этого колпачок надевается на заднюю часть штекера с проводами и заливается клеем, при этом нужно следить, чтобы оголенные жилы не соприкасались.

Далее жилы с другой стороны кабеля нужно ввести в отверстия наушников, сделать страховочный узел, чтобы избежать неосторожного вырывания провода, снять изоляцию, залудить и припаять к контактам динамиков. Затем необходимо проверить работоспособность конструкции

Для этого штекер наушников подключается к мобильному устройству или ПК, на котором запускается песня или видео со звуком. Если динамики воспроизводят аудио-сигнал, необходимо отключить штекер от источника звука и собрать наушники. Если все сделано правильно и выбраны работоспособные комплектующие, собранное самостоятельно устройство не уступит по надежности высококачественным заводским наушникам.

Как припаять провод без паяльника?

Для соединения проводов без пайки есть несколько способов:

1. Тщательно зачистить и обезжирить концы соединяемых проводов, выполнить скрутку. Нанести на нее несколько капель клея «Контактол», дать высохнуть. Заизолировать место соединения.
2. Выполнить скрутку, предварительно подготовив места соединения, подсоединить провода к мощному блоку питания (5-6 вольт, 4-5 ампер). На второй контакт подключить массивный проводник, например – гвоздь. Прикоснуться гвоздем к скрутке. Образуется дуга, которая надежно сваривает провода. Место соединения заизолировать.

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер . Главное — хороший и не забыть.

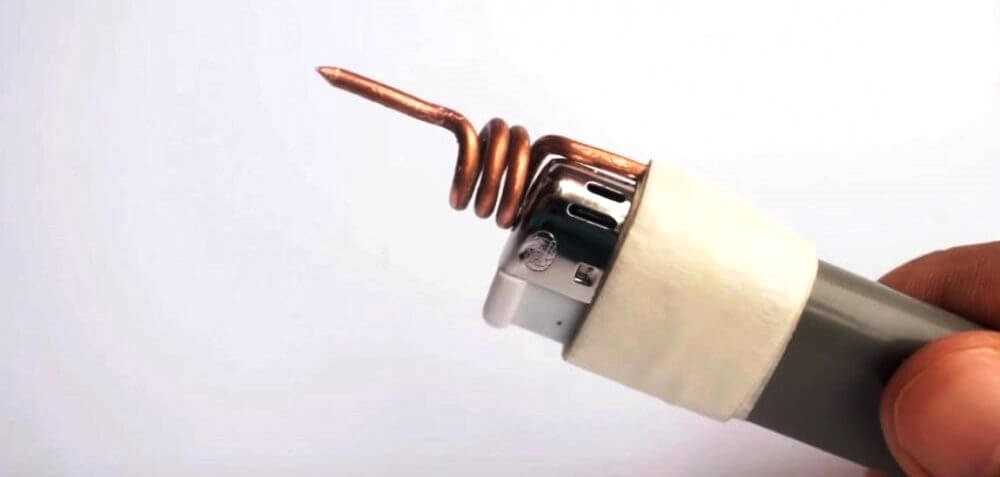

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Мастер Пайки.

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

• 2 провода (для моно-наушников);
• 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
• 4 провода (для стерео-наушников);
• 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

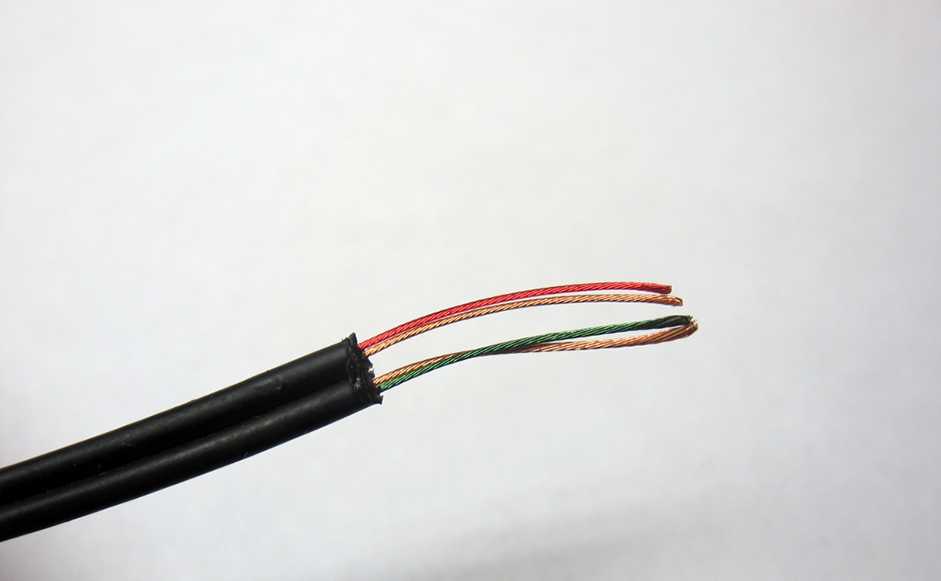

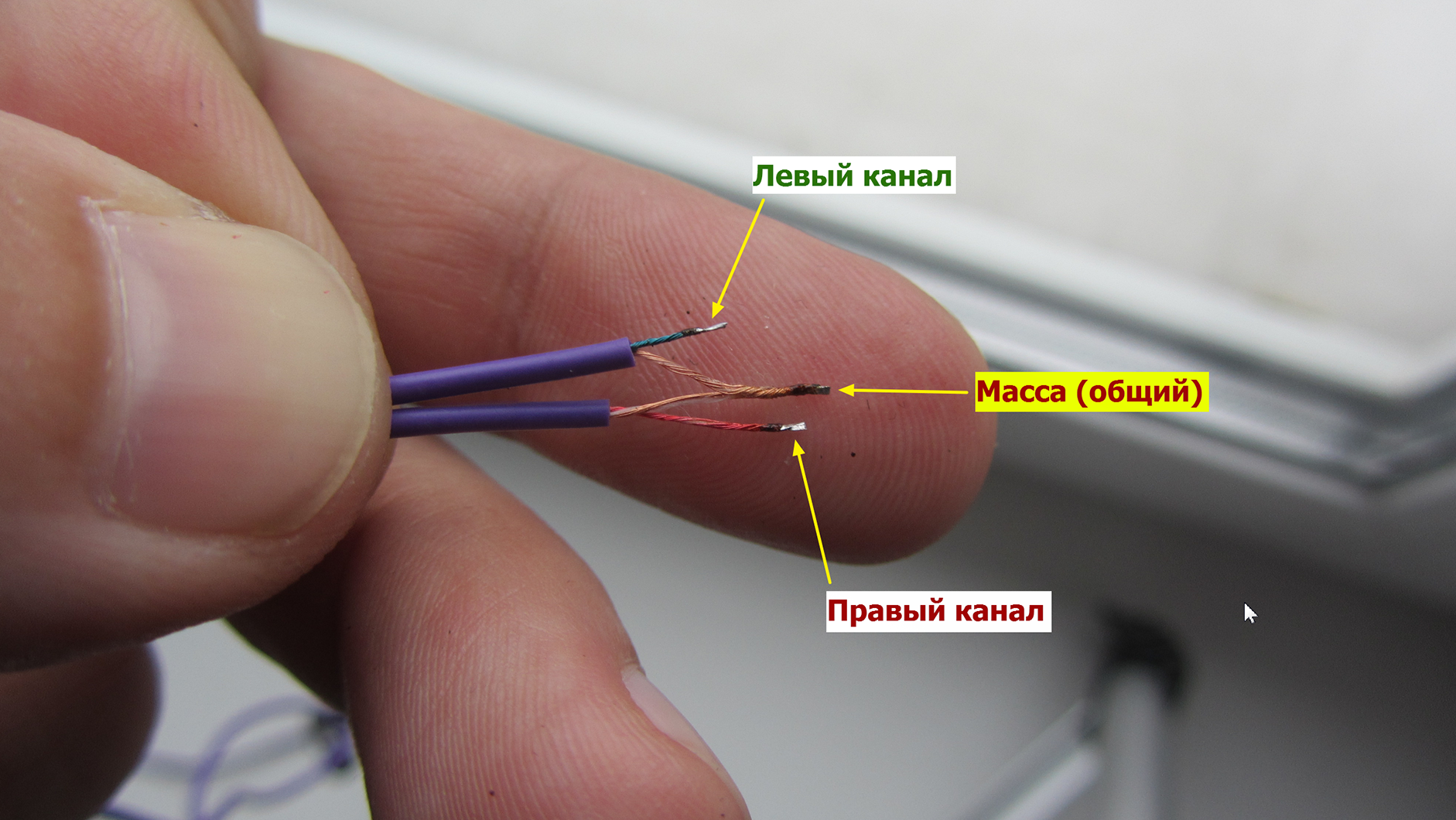

От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

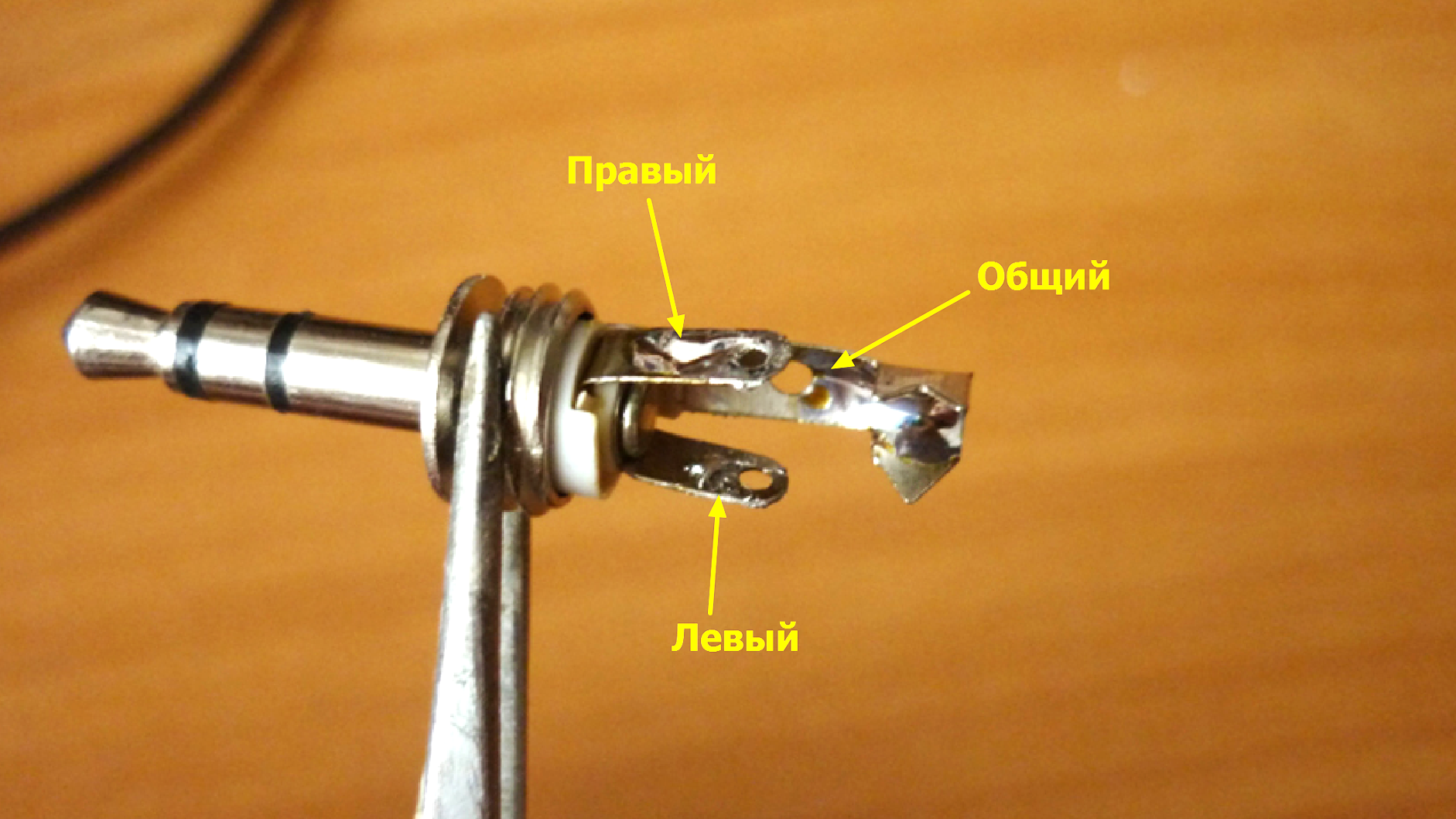

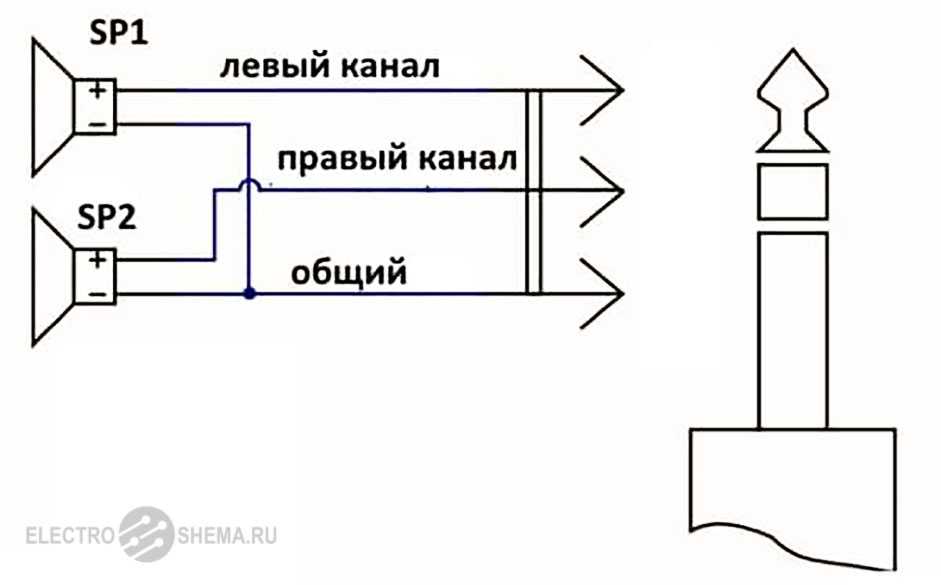

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

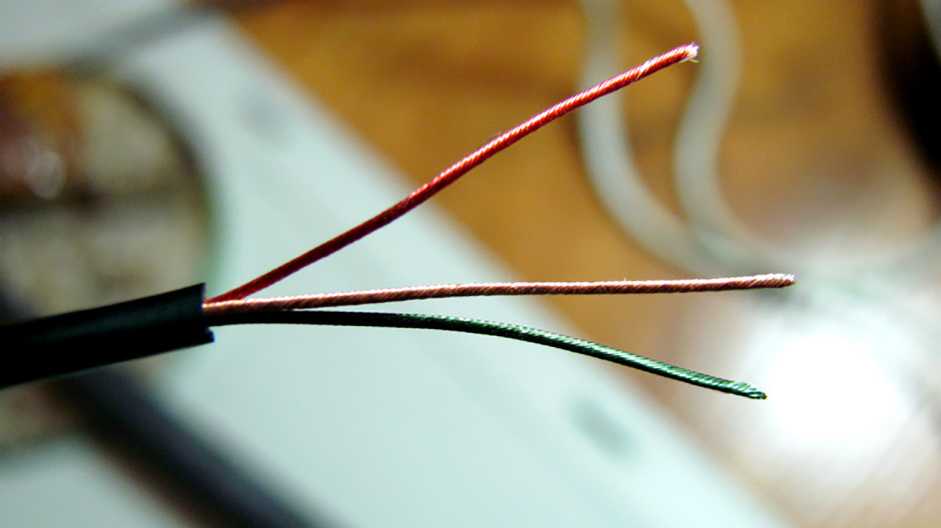

Чаще всего провода покрывают лаком разного цвета:

• красный – правый канал;
• зеленый, синий или белый провод – левый канал;
• бесцветный лак – общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

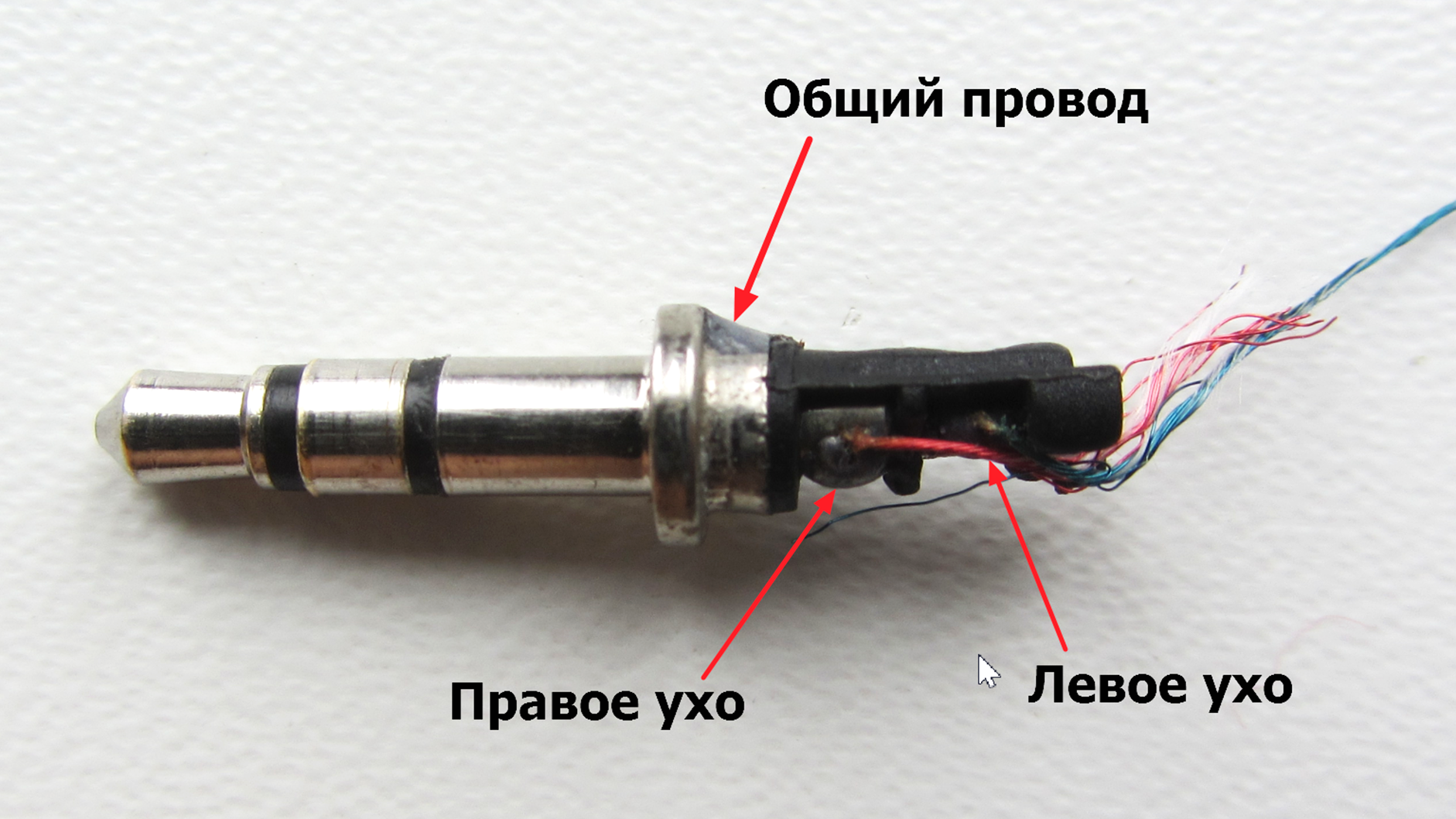

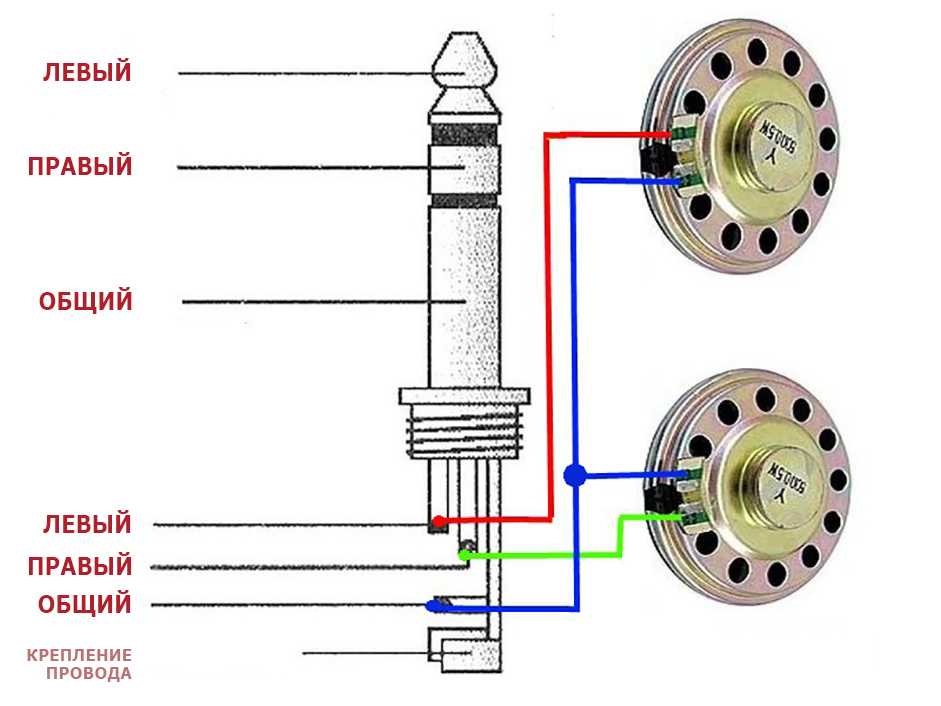

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

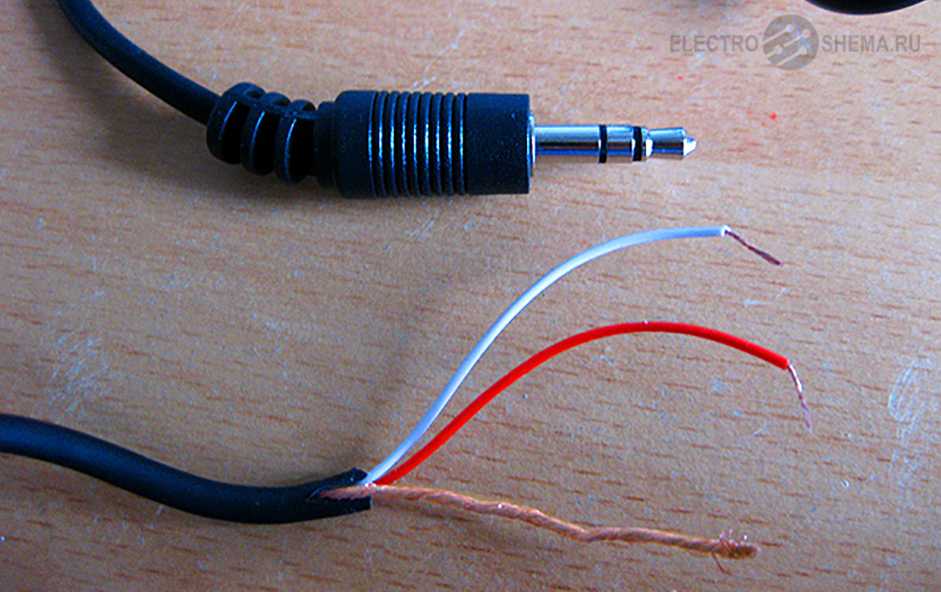

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый:
у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

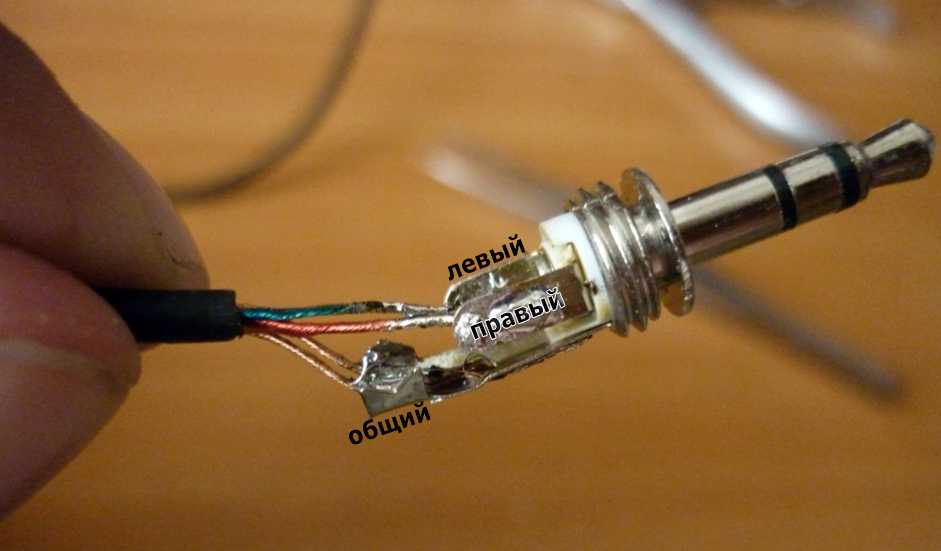

А вот как припаять наушники к такому джеку:

Вариант второй:

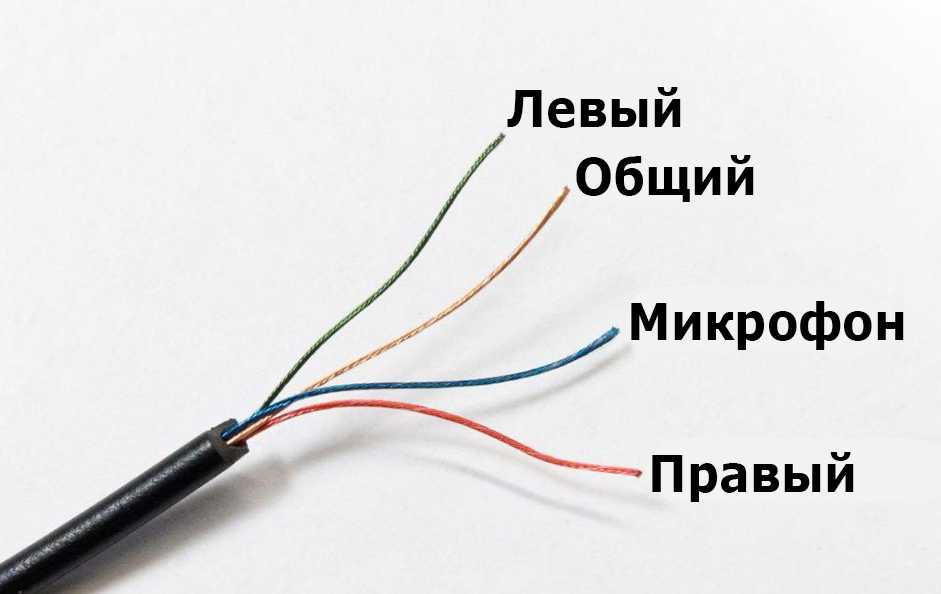

у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

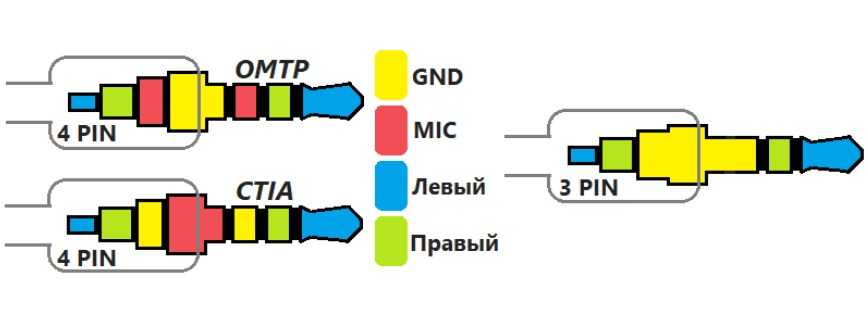

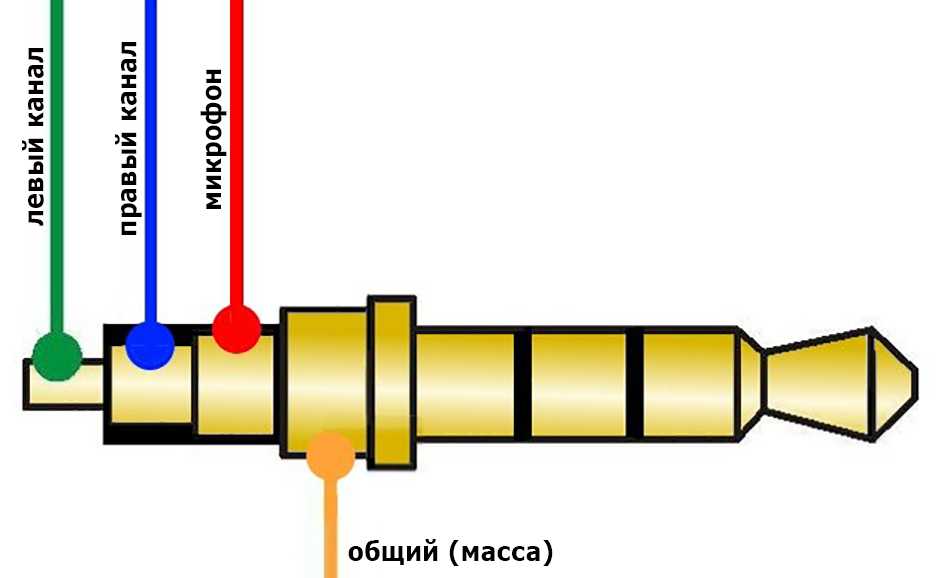

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной “земляной” оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Различные поломки наушников – весьма распространенная проблема, особенно если это устройство используется активно, а не для прослушивания музыки дома. Чаще всего ломаются вставные наушники – вкладыши и вакуумные затычки, поскольку именно они обычно используются вне дома – например, при активных занятиях спортом.

Обычно на вероятность поломки влияют следующие факторы:

• заводской брак – самая распространенная проблема в случае с дешевыми наушниками;
• неправильная эксплуатация – из-за подключения наушников к неправильному источнику звука может сломаться динамик, а если носить источник звука в кармане джинсов или брюк, на штекер будет оказываться постоянное воздействие, и он рано или поздно сломается.

Если наушники перестали работать, их, возможно, придется разбирать. Конечно, это не всегда возможно – так, сложнее всего разобрать вкладыши и затычки, имеющие монолитный корпус. Кроме того, после разборки таких наушников вам могут потребоваться новые запасные части.

Кроме самого корпуса наушников можно разбирать штекер, который соединяется с источником звука. Но прежде чем приступать к той или иной операции, следует убедиться, что это вообще необходимо, диагностировав поломку.

Ремонт наушников: полезные советы

Для альтернативного способ, позволяющего совмещать удаление лака и лужение, предусматривается применение мелкозернистых видов шлифовальной бумаги. К рабочей стороне бумаги кладется канифоль небольшого размера. На этот кусочек укладываем концы проводов, подлежащие лужению. На жало разогретого паяльного инструмента паяльника наносим припой и придавливаем кабель. После расплавки канифоли и нагревания провода, приложив небольшое усилием вытаскиваем его из под паяльника. При таких манипуляциях абразивными зернами снимаются нагревшиеся и слегка размякшие остатки изоляции. И в тот же момент осуществляется лужение. При повторении подобной процедуры получаются равномерно покрытые кончики жилы, которые готовы к пайке.

Часть корпуса отрезанных наушников осторожно разбираем при помощи ножа по контуру линий сборки.  На конец разогретого паяльного жала помещаем контактный участок соединения старого провода. При размягчении припоя, необходимо выполнить удаление проводов

Кабеля с зачищенным концом продеваем в отверстия корпусов наушников. Здесь следует обязательно предусмотреть завязывание предохранительного узла. Благодаря нему контакты остаются в сохранности при незначительном рывке проводов, на него приходится вся основная нагрузка.

В итоге остается припаять готовый к пайке конец на свое контактное место в корпусе под наушник. Выполняя эти действия необходимо учесть правильное соединение контакта согласно его цветовой разметке.

Паять провода наушников достаточно просто, если использовать в виде вспомогательных инструментов деревянные бельевые прищепки. Они будут играть своеобразную роль мини-струбцин, которые позволят выполнить прочную фиксацию обрабатываемой детали, а также спасут пальцы от непредвиденных травм в виде ожога.

Также аналогичных действий следует придерживаться в случае проведения ремонта провода в месте соединения штекера, поэтапно выполняя:

• отрезание кабеля;
• зачистку изоляции;
• лужение монтажных концов;
• разборку корпуса штекера (в случае потребности);
• припайку концов на место;
• проведение обратной сборки.

Научившись паять наушники вы сможете без каких-либо проблем восстановить работоспособность устройств и хорошо на этом сэкономить. Не бойтесь, экспериментируйте и слушайте любимую музыку в отремонтированных наушниках собственными руками.

Как припаять наушники к штекеру

Для ремонта нам понадобятся:

• острый нож или скальпель;
• кусачки или бокорезы;
• пинцет, медиатор или плоская отвертка;
• паяльник, припой и флюс;
• зажигалка;
• термоклей и клеевой пистолет;
• запасной штекер.

Возможно, вам понадобятся не все эти предметы. Но ремонт – дело непредсказуемое, поэтому иметь запас деталей никогда не будет лишним. Когда все это готово, можно приступать к работе. Починить наушники можно 2-мя способами: использовать старый разъем или заменить его на новый.

Начинается ремонт одинаково:

1. Кусачками отрежьте старый штекер на расстоянии 2-3 см от его края.
2. Зачистите провода от изоляции (общий контакт желательно сделать чуть длиннее).
3. При изготовлении гарнитуры в кабели вплетается шелковая нитка, которая повышает их механические свойства. Провод нужно расплести, нитку удалить.
4. Зачистите кабель от лаковой изоляции. Ее можно убрать ножом. Или воспользоваться зажигалкой, а затем лезвием удалить нагар. Также лак хорошо убирается лужением, когда провод погружается в лужицу канифоли и прокаливается паяльником. На его жале должно быть немного припоя.
5. Правильно определите назначение каждого провода (это называется распиновка). Сопротивление динамиков наушников-вкладышей обычно равно 32 Ом.
6. Спаяйте вместе все заземляющие провода.

Также в качестве флюса возможно использовать аспирин, что наглядно представлено в следующем видео:

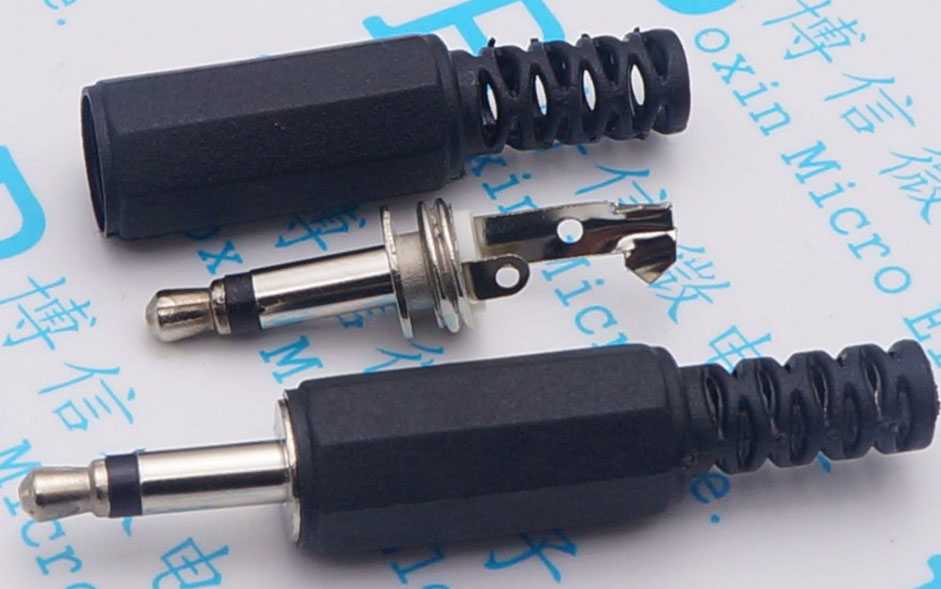

Далее выбирайте между ремонтом старого штекера или его заменой. Новый разъем можно припаивать сразу, с ним не нужно делать подготовительные операции (кроме как зачистить и залудить контакты). В продаже есть разные модели на 3, 4 и более проводов. Но они не лишены недостатков:

1. Отверстие для провода очень большое, нужно его чем-то заполнить. Например, термоклеем или герметиком.
2. Масса и размеры нового штекера больше, а это не добавляет некоторые удобства. Да и его внешний вид может сильно отличаться от общего стиля наушников.
3. Материал контактов разъема хуже подходит для паяния.
4. Некачественный штекер может расшатать гнездо на источнике.

Все эти недостатки касаются только самых дешевых разъемов. Чтобы их избежать, покупайте только качественные изделия. Тогда замена разъема не вызовет сложностей. Перед паянием не забудьте надеть на кабель все необходимые части штекера. Такую ошибку иногда допускают даже опытные мастера. Можно перепаять старый штекер, для этого нужно действовать аккуратно:

1. Разрежьте пластиковую изоляцию по шву и удалите ее.
2. Сфотографируйте место спайки каждого провода.
3. Зачистите контакты на штекере.
4. На кабель наденьте термоусадочную трубку и новый корпус. Это может быть колпачок от шариковой ручки, наконечник иглы от шприца и другое. Не забудьте подогнать размеры к штекеру.
5. Припаяйте провода.
6. Зафиксируйте новый корпус клеем и термоусадкой.

Проверьте наушники. Если звук чистый и работают микрофон и шумоподавление – работа выполнена успешно. Если нет – осмотрите места пайки, проверьте динамики и провода мультиметром.

Непосредственный процесс пайки

Ремонт наушников сводится к восстановлению контакта в поврежденных жилах.

Для этого понадобятся:

• паяльник;
• припой;
• канифоль;
• канцелярский или строительный нож.

Для обеспечения полной уверенности в устранении проблемного участка от наушника отрезается кусок кабеля длиной приблизительно около 1-3 см.

Чтобы снять защитный изоляционный корпус, необходимо очистить пол дюйма (1.25 см) наружной оплетки, используя кусачки или строительный нож.

При помощи строительного ножа зачищается внешняя изоляция кабеля. Внутри находятся две жилы, промаркированные разными цветами. Наиболее часто красным цветом отмечается левый канал, зеленой краской – правый, общий канал маркируется либо синим цветом, либо желтым. Иногда общий канал представляет собой медный неизолированный провод.

На участке около 0,5 см от конца провода необходимо снять изоляцию.

В зависимости от материала снять ее можно несколькими способами:

1. Полимерная изоляция аккуратно, чтобы не повредить проводящий материал, снимается при помощи ножа.
2. Лак и краска снимаются при помощи выжигания паяльником или механическим способом с использованием ножа либо мелкой наждачной шкурки.

Зачищенные концы внутренних жил лудятся припоем. В сеть включается паяльник и выдерживается в течение времени, необходимого для его нагрева. Затем кончиком жала паяльника берется маленький кусочек припоя. Зачищенный конец провода устанавливается на канифоль. Жалом паяльника осуществляется равномерное распределение расплавленного припоя по всей зачищенной поверхности. Провода готовы к пайке.

Для этого необходимо дополнительно взять таблетку ацетилсалициловой кислоты (аспирина) или любого аспириносодержащего лекарства. Подойдут даже просроченные таблетки. Так что, перед тем как бежать на улицу, нужно заглянуть в домашнюю аптечку.

Как отремонтировать штекер от наушников

Отремонтировать адаптер от наушников нельзя. Его конструкция не предусматривает замену каких-либо составных частей. Поэтому если сломался штекер, то нужно выполнить замену джека на наушниках. При этом нужно приобрести более надёжное изделие.

Среди моделей коннекторов особенно выделяются адаптеры с металлическим корпусом и позолоченными контактами. Такие модели, в основном, выпускаются для профессиональной аппаратуры, но есть и коннекторы Mini-jack 3,5 мм.Они разборные, очень надёжны и благодаря золотому покрытию обеспечивают идеальный контакт активной части и гнезда.

При замене входа нанаушниках нужно выбирать разъём такой конструкции, чтобы тыловое отверстие корпуса соответствовало диаметру соединительного кабеля. Некоторые модели имеют с задней стороны корпуса пружинку.

Она предотвращает критические перегибы провода и его поломку.После распайки соединительного кабеля на разъёме телефона или смартфона, полезно обработать контакты любым влагоустойчивым лаком. Часто используется обычный лак для ногтей. Это поможет избежать окисления и нарушения контакта в процессе эксплуатации.

Источник

Важные моменты перед распайкой наушников

Причиной, почему не работают наушники с микрофоном, может также быть несовместимость двух гарнитур: телефона и наушников. Именно для таких ситуаций были разработаны специальные переходники. Так что если появилась проблема со слышимостью в наушниках, то сначала надо проверить самые очевидные варианты.

Перед тем, как приступить к ремонту наушников, требуется определить причину возникновения проблемы. Достаточно часто разрыв проводков происходит в том месте, где провод постоянно подвергается перекручиванию, а именно в штекере. Реже может появиться повреждение в кабеле. В этом случае следует его просто полностью поменять на другой. Чтобы определить, что в динамике нет звука по причине неисправностей в штекере, можно попробовать вдавить кабель в основание разъема, закручивая его в разные стороны. Если после этого будет появляться звук, то причина неполадки именно здесь.

Для того, чтобы приступить к распайке гарнитуры с микрофоном и кнопкой, следует изучить типы разъемов. Существуют кабели с тремя проводами, с четырьмя, с пятью и даже с шестью. Наушники с микрофоном подключается именно через 4 провода. Некоторые модели оснащены нестандартными разъемами.

Определение проблемы

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера.

Далее нам надо залудить наши провода. Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке. К одному штекеру может подходить разное количество проводков — это зависит от класса наушников: моно — 2 провода, здесь трудно что-то перепутать; стерео и моно — три проводка и разные схемы подключения; стерео гарнитуры — 4 шт.

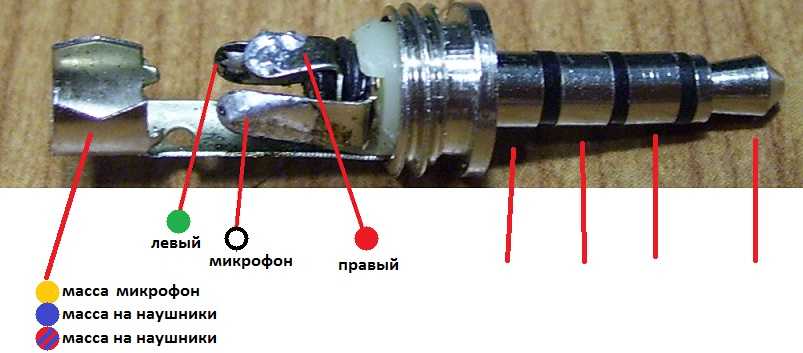

На фото ниже зажим отмечен красным кругом на нераспаянном разъеме; Зажим для кабеля отмечен красным для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел.

Если подключиться к МП3-плееру для прослушивания музыки, то можно проверить, используя баланс, как работает каждый канал. Если они прозваниваются со стереонаушниками, то это панель управления, и микрофон и оба провода подключаются к микрофонному выводу; 7 жил. Дополнительно про цвета проводов в наушниках О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением вот вы, например, знаете за что отвечает зеленый провод?

Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Паять нужно в полном соответствии с цветами проводов в наушниках вспоминаем, куда какой цвет был припаян или ищем наш клочок бумаги, где все записано : Не забудьте предварительно насадить корпус и термоусадку на провод! Вот как это выглядит в реальной жизни: Смотрим, как правильно припаять провод к наушникам 3 провода : 4 провода Если к вашему штекеру подходит 4 провода, то тут могут быть варианты. Убеждаемся, что все работает.

В интернете, конечно, можно найти методику, как соединить провода в наушниках без паяльника, но с надежностью пайки это не сравнится. Наушники с микрофоном подключается именно через 4 провода. Если после работы звука все равно нет, даже после проверки всех проводов на спаянность, то повреждение проводов может быть около самого динамика.

Экран правого и левого канала скручиваем между собой; как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак; разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото иначе придется все переделывать ; Важный момент: провод должен быть продет в основание разъема приступаем к припаиванию проводов к разъему. В противном случае можно вызвонить провода с помощью мультиметра омметра, электронного тестера или же определить методом подбора самый простой вариант — вставить штекер в плеер и по очереди прикладывать к нему провода, пока будет найдена верная комбинация

Так же обратите внимание, на 3-ю пластину, которая расположена с тыльной стороны наушников. В результате этого можно констатировать, что проблема кроется именно в штекере. Однако, процедура, осуществленная именно при помощи паяльника, гарантирует более качественное проведение работы

Однако, процедура, осуществленная именно при помощи паяльника, гарантирует более качественное проведение работы.

Как видите в двух случаях из трех проблема решаема. Именно для таких ситуаций были разработаны специальные переходники. Чтобы припаять их к штекеру, нам надо зачистить их от изолирующего лака примерно на мм, но не больше, чем потребуется для припаивания к контактам, чтобы при пайке случайно не замкнуть оголенные провода.

Пайка посуды или ёмкостей

Со временем металлическая посуда может проржаветь. Не надо спешить выкидывать прохудившуюся кастрюлю, её стоит запаять.

Как это сделать без паяльника? Для этого существует простой способ. Для жала понадобится кусок металлической полосы шириной 30-40 мм и толщиной не более 1 мм. Это то, что можно использовать вместо паяльника. Также нужно приготовить кусок свинцово-оловянного сплава, флюс и паяльную лампу или газовую горелку. Работу выполняют в несколько этапов:

1. Металлическую полосу обрезают таким образом, чтобы было удобно её держать рукой. Эту сторону полосы оборачивают теплостойким материалом.
2. Второй конец обрезают в виде литеры V. Его затачивают напильником.
3. Кастрюлю переворачивают вверх дном. Под неё подкладывают какой-либо материал с металлической пластинкой так, чтобы металл плотно прилегал снизу к отверстию в днище.
4. Наждачной бумагой зачищают поверхность вокруг дырки.
5. Припой нарезают кусочками ø 3-5 мм.
6. На зачищенную поверхность наносят флюс.
7. Затем вокруг отверстия укладывают кусочки припоя.
8. Рабочий конец полосы нагревают на открытом огне.
9. Самодельным паяльником лудят ремонтируемый участок днища кастрюли.
10. После остывания пайку полируют наждаком.

Обратите внимание! Для пайки посуды и различных ёмкостей для готовки еды нужно применять пищевой сплав, который состоит на 90% из олова. Этот металл абсолютно безвреден для здоровья человека

Как припаять провод к динамику наушника

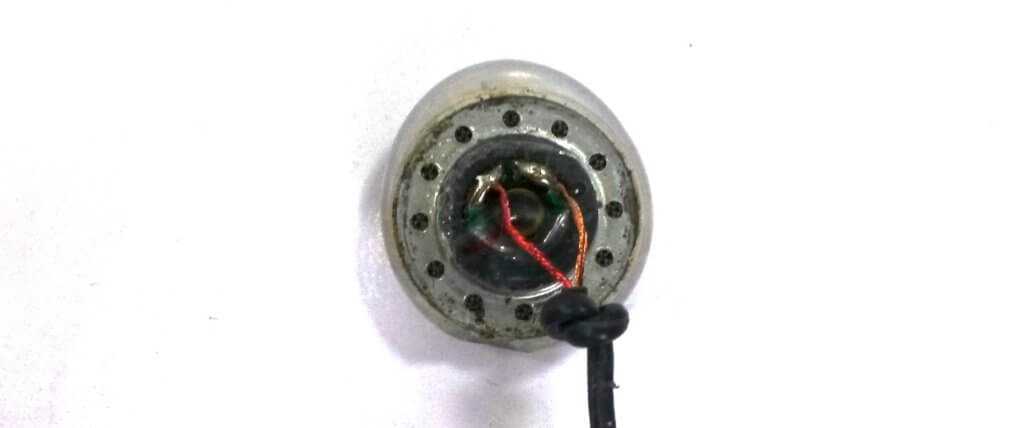

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки

Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином

Подготовка комплектующих

Сборка новых наушников для компа или смартфона состоит из нескольких этапов:

• подготовка необходимых деталей;
• проверка работоспособности кабеля, разъема и динамиков мультиметром;
• подключение провода к штекеру;
• присоединение кабеля к блоку с микрофоном со стороны входа и выхода;
• пайка динамиков к проводу.

Все необходимые детали можно отрезать со старых наушников или гарнитуры на iPhone, Samsung или смартфон иного бренда. Часть из них можно купить, но это невыгодно. К тому же теряется смысл изготовления самодельных наушников, так как приобретение новых деталей обойдется примерно в ту же цену, что и новый гаджет.

Что необходимо для работы

Чтобы собрать новые наушники, потребуется подготовить детали – штекер, кабель, динамики и микрофон. Кроме того, необходим ряд инструментов – мультиметр для проверки работоспособности деталей, паяльник для крепления проводов к динамикам и штекеру, канифоль, припой. Если такого устройства нет, или пользователь не имеет должного опыта работы с прибором, припаять детали друг к другу можно и без паяльника.

Штекер

Подготовка штекера начинается с отрезания его от старых наушников. Если Jack работает, его можно срезать вместе с несколькими сантиметрами провода для облегчения дальнейшего монтажа. Неисправный штекер можно починить, но для этого деталь потребуется разобрать, удалить старый провод и прикрепить новый — это если проблема заключается в поврежденном кабеле. В противном случае рекомендуется воспользоваться другим штекером, а этот выбросить.

Кабель

Кабель должен иметь от трех до пяти жил: 3-4 для наушников, 4-5 – для гарнитуры. Длина подбирается в зависимости от потребностей пользователя. Форма кабеля значения не имеет. Разобраться в проводах очень просто: желтый – это заземление, два других пойдут на динамики, еще один или два – на микрофон.

Динамики

Рабочие динамики нужно отрезать от старых наушников, предварительно убедившись в их работоспособности. Чаще всего старые головные телефоны не функционируют, потому что порвался провод. Реже выходит из строя штекер, динамики же – деталь, менее всего подверженная поломкам.

Микрофон

Чтобы не разбирать коробку на наушниках, в которой находится микрофон, кнопка включения и регулятор громкости, рекомендуется обрезать провод сверху и снизу от этого блока, отступив примерно пять сантиметров в обоих направлениях. К этим отрезкам и будут потом подключаться основные провода по цвету жил.

Как припаять провода

К наушнику и штекеру

Снять наружную оплетку с кабеля, зачистить концы проводов. Лаковое покрытие снять механическим способом при помощи ножа. Облудить концы и припаять их соответственно к каналам. Левый канал маркируется красной плеткой, правый – зеленой. При наличии общего канала, его провод обычно применяется без изоляции.

К плате

При выполнении этой операции, подготовка конца провода к пайке такая же, как в описанных выше примерах. Особенностью этой операции является то, что нельзя перегревать проводник на плате, он может перегореть.

Поэтому, рядом с местом пайки нужно установить теплоотвод. В качестве такового можно использовать пинцет, которым можно удерживать припаивыемый конец с упором к проводнику на плате. Место пайки должно быть обездвижено до полного застывания припоя.

К светодиодной ленте

Очень важная операция – зачистка контактов на светодиодной ленте. Они покрыты силиконом, и малейший остаток его на ленте может привести к непоправимым последствиям. Контакты на проводах зачистить коротко и облудить.

Провода разделить между собой, разрезав изоляцию примерно на 1,5-2 см. Надеть на кабель термоусадочную трубку, соответствующую размерам светодиодной ленты. Надеть на разрезанные оконцовки трубки меньшего диаметра.

Пайку производить очень быстро, в течение примерно 1 секунды, чтобы не расплавить силиконовый корпус светодиодной ленты. Зажигалкой усадить меньшие трубки, надвинуть большую трубку на светодиодную ленту и усадить ее нагревом. Верхняя термоусаживаемая трубка должна быть прозрачной.

К динамику

Особенность этой операции состоит в том, что подводящие провода динамиков очень тонкие и работают в условиях постоянной вибрации. К тому же, они приклеены к мембране. Перед выполнением пайки, нужно аккуратно отделить провод, зачистить конец, облудить. Подобрать похожий провод и припаять его к оборванному концу. Второй конец припаять к контакту динамика, оставив небольшую петлю. Готовый проводник приклеить к мембране клеем «Супермомент».
