Ремонт наушников (беспроводных и проводных)

Как подключить проводные наушники

Подключить проводные наушники к компьютеру сможет даже ребенок, так как это не представляет никаких сложностей. На конце их кабеля всегда имеется шекер minijack 3.5 либо, иногда, несколько другого типа. Он подключается к устройству через специальный выход зеленого цвета. Иногда этот выход может маркироваться обозначением в виде пиктограммы наушников (так называемый линейный выход). В этот разъем с помощью переходника можно подключить наушники и с нестандартным штекером. Кроме того, на некоторых мониторах и клавиатурах могут тоже быть линейные выходы под наушники. К ним тоже можно подключаться, и это даже удобней в некотором смысле. Обычно нет никакой необходимости в каких-либо действиях, кроме подключения в разъем, чтобы наушники начали воспроизводить звук. Настроить можно, но необязательно только громкость и частоты звучания с помощью эквалайзера. Громкость прибавляется и убавляется либо с помощью микшера Windows 7 , либо непосредственно поворотом катушки на самих наушниках, при ее наличии.

Использование термоусадочной трубки

Данный способ актуален в том случае, если был поврежден не столько провод, сколько его изоляция. Выполнить ремонт можно, следуя инструкции:

Отрезать кусок термоусадочной трубки нужного размера.
Надеть его на поврежденный участок провода, затем подержать над пламенем некоторое время (с этой целью можно использовать банальную зажигалку, паяльную лампу, газовую или электрическую плиту). Воздействие высокой температуры приведет к тому, что трубка осядет, чем и защитит провода наушников от дальнейшего повреждения.

Выполнить ремонт наушников можно и в практически полевых условиях, но только если под рукой есть припой с канифолью, изолента или термоусадочная трубка. Выполняя все действия максимально аккуратно и в соответствии с инструкцией, можно значительно продлить жизнь этому устройству.

Как найти поврежденное место?

Визуально найти место обрыва провода внутри кабеля практически невозможно, так как вешняя изоляция остается неповрежденной.

Но примерное местоположение излома определить все-таки возможно. Для этого подключите наушники к любому источнику звука, например, мобильному телефону, и включив на нем мелодию, изгибайте кабель по всей его длине.

Ищем место повреждения изгибая провод

При изгибе в проблемном месте, звук должен изменить свой характер, при этом он должен меняться при изгибах в разные стороны или растягивании кабеля. Как показывает практика, чаще всего провод ломается около входа в штекер – в этом месте он более подвижен. Если так произошло, и провод действительно повредился в указанном выше месте, проблему можно решить, отрезав поврежденный участок и перепаяв штекер.

Не работает один наушник. Что делать?

Если случилась такая проблема, что ваше устройство работает только “наполовину”, рекомендуем тут же взяться за мультиметр и провести тестирование посредством проверки проводов этим устройством. Характерный звук, который оборудование издает, проинформирует вас о том, что цепь не разорвана. Если работу сопровождает тишина, можно сделать вывод, что проблема кроется как раз в этом месте.

Как выявить неполадку:

Проделайте два разреза около штекера и динамика.
Вы увидите перед собой защитную обмотку, которую необходимо аккуратно снять.
Убедиться в целостности провода вам поможет измерительный прибор. Если в качестве измерительного прибора вы используете мультиметр, то нужно расположить щупы (черный и красный) в местах разреза. Характерный писк будет говорить о том, что провода целы.
Если прибор не прекращает издавать сигнал, нужно сделать еще один разрез, располагающийся между двумя первыми. Повторяйте эти действия до тех пор, пока измерительный прибор не найдет место поломки.
Если “тишину” найти так и не получилось, проблема кроется не в кабеле. А если же проблемный участок был обнаружен, берем в руки паяльник и вспоминаем пункт “Ремонт наушников с паяльником”.

Как качественно спаять провода

Найдя проблемный участок, обрезаем провод немного ниже него, очищаем от оплетки место обрыва и целый провод. Затем нагреваем паяльник и аккуратно спаиваем оба оголенных провода. Специально для тех пользователей, кто впервые занимается подобным ремонтом, приводим подробный алгоритм всех действий с паяльником.

После зачистки всех концов провода, надо правильно их облудить припоем с помощью паяльника. Как сделать это без ошибок? Вам понадобится:

деревянная оструганная дощечка (подойдет старая кухонная доска для нарезки);
органический флюс, например, марки Ф-99, который можно купить в любом магазине по продаже запасных деталей для радиолюбителей;
готовый припой в виде оловянной проволоки со специальными добавками в полой внутренней части;
разогретый до оптимальной температуры паяльник.

Все последовательные операции делаем аккуратно и без суеты и торопливости, спешка здесь только может навредить.

Чтобы нанести флюс на провод, укладываем его на доску, придавливаем нанесенный флюс паяльником на несколько секунд, затем делаем движения, как будто счищаем лак с поверхности провода. В результате получается такая картина:

Затем на 1, 2 и 3 (в некоторых проводах их всего два) проводка с одной стороны надеваем небольшие отрезки термоусадочной трубки, которая будет служить изолятором между ними. Нужно спаять провода, надвинуть трубки на место спайки, и при помощи зажигалки обжать их. Полученный изолированный жгут сгибаем в форме латинской литеры Z и обвязываем суровой ниткой — получается вот такое соединение:

Термоусадочную трубку надвигаем на сделанный бандаж и аналогичными действиями, как ранее, обжимаем — получилось эстетически привлекательное соединение, гарантирующее надежную изоляцию соединенных проводов.

Очистите разъем для наушников

Как вы можете себе представить, много пыли, а также ворсинок могут пробиться в разъем для наушников с течением времени. Это может быть причиной проблемы, так как грязь может фактически блокировать соединение между наушниками и гнездом.

Первое, что вам нужно сделать, это просто заглянуть в 3.5-мм мини-джек, чтобы увидеть, насколько он грязный. Фонарик не помешает.

Следующий шаг — попытаться очистить его и надеяться, что это решит проблему. Есть много разных способов сделать это, некоторые из которых работают лучше, чем другие. Один из них — просто прочистить чем-нибудь (иголкой, к примеру) гнездо для наушников, это по крайней мере решит проблему по части пыли, которая находится внутри. Вы также можете использовать баллончик с сжатым воздухом, если у вас она есть

Отличный вариант — использование ватного тампона. Вдавите его в гнездо и немного закрутите его, чтобы удалить оттуда пыль. Будьте очень осторожны,, поскольку последнее, что вы хотите сделать, — это нанести вред устройству. Вы также можете намочить ватный тампон спиртом, но убедитесь, что вы не используете его слишком много.

После того, как вы закончите, загляните в гнездо для наушников еще раз, чтобы увидеть, сколько пыли и грязи вы смогли удалить. Подключите наушники, чтобы проверить, все ли работает так, как должно.

Полезные советы против поломки наушников

Но, чтобы избежать повторения ситуации с уже новыми наушниками, попробуйте придерживаться следующих советов:

1Всегда держите в чистоте разъемы смартфонов или компьютеров. Для этого раз месяц проверяйте его на чистоту и, в случае необходимости, аккуратно удаляйте загрязнения. А также, приобретите специальный защитный чехол.

2Не храните гарнитуру в спутанном состоянии, так вероятность того, что они рано или поздно сломаются, равна почти 100%. Для того, чтобы этого не произошло, прежде чем убирать их в сумку или карман, обмотайте их вокруг телефона.

3Не используйте устройство на холоде. При резких изменениях температуры, а в особенности на холоде, пластик становится очень эластичным, а значит, легко ломается.

4Укрепите места, в которых чаще всего образовываются разрывы. На месте резкого перехода от штекера к самой гарнитуре обмотайте провод изолентой или пружинкой от шариковой ручки.

5Не используйте гарнитуру при высокой влажности. Никакого прослушивания музыки в ванной или под дождем. Попадание влаги в мембрану гарнитуры приведет к неисправности устройства.

Как починить наушники своими руками

7 Общий Балл

Не работает наушник, что делать

Достоверность информации

Актуальность информации

Раскрытие темы

7.5

Доступность применения

Плюсы

Можно отнести в ремонт
Есть возможность попробовать решить проблему самостоятельно

Минусы

Не всегда можно починить наушник
Ремонт может обойтись дорого

Проверьте, не подключен ли смартфон к другому устройству через Bluetooth

Если ваш смартфон сопряжен с беспроводными наушниками, динамиком или любым другим устройством через Bluetooth, возможно, что мини-джек для наушников отключен. Обычно, когда вы подключаете наушники, смартфон должен их распознавать, и все должно работать по назначению, независимо от настроек Bluetooth. Однако это бывает не всегда так.

Это быстрое и легкое решение, так как все, что вам нужно сделать, это открыть меню настроек на вашем устройстве, найти опцию Bluetooth и проверить, включена ли она, а смартфон не сопряжен с одним из других устройств, которые у вас есть в вашем доме.

Если это так, просто выключите его, подключите наушники и посмотрите, не решит ли это проблему. Если они все еще не работают, просто переходите к следующему решению в этом списке.

Убедитесь, что ваши наушники не сломаны

Самая очевидная причина. Вполне возможно, что с наушниками ничего не случилось, и проблема не в них. Это можно легко проверить. просто подключив наушники к другому устройству. Не обязательно к смартфону, это может быть ноутбук, телевизор или любое другое устройство с 3,5-мм разъемом на борту.

Если вы не слышите звук при использовании наушников с другим устройством, то вы обнаружили проблему.

Просто замените свои наушники. В случае, если они работают с другим устройством, причина в чем-то другом. Это означает, что вам нужно попробовать одно из других решений, перечисленных ниже.

Также рекомендуется подключить к вашему смартфону другую пару наушников, чтобы убедиться, что они работают. Хоть это и редкость, по-прежнему существует вероятность, что они могут быть несовместимы с вашим смартфоном по какой-то причине, но работают с различными другими устройствами.

К примеру, 5-пиновые наушники могут не работать в смартфонах, в которых установлен 3-пиновый разъем мини-джек.

Счищаем лак

Для укрепления тонких медных проводков, производители переплетают их с капроновой ниткой. А капрон, как известно, хорошо горит. Не исключено, кстати, что лак тоже горит. Поэтому на доли секунды вносим конец провода в огонь. Он быстренько вспыхивает и слегка загорается. Когда прогорит 1-1.5 сантиметра нужно на него подуть, если сам не потухнет.

Лак и капрон оставляют небольшой нагар, который в большинстве случаев легко счищается ногтем. В итоге мы имеем очищенные от лака неповрежденные проводки.

Главное не держать проводки в огне слишком долго, т.к. они могут просто сгореть и отвалиться(( Кому-то вариант с ножом может показаться удобнее.

Как починить миниджек на наушниках без паяльника?

Если повреждения находятся в районе штекера – тогда никак. Все контакты нужно обязательно спаять. Поэтому без электрического инструмента не обойтись.

В случае обрыва где-то в середине, в качестве альтернативы можно аккуратно скрутить провода и заклеить изолентой или малярным скотчем (не принципиально).

Полностью отрежьте место разрыва, очистите пластиковую изоляцию и лак в пределах полутора сантиметров с каждого края. Скрутите провода по цветам, заизолируйте каждый по отдельности. И только после этого можно соединять их вместе. В противном случае может произойти замыкание и звук из стерео превратится в моно или же полностью пропадет один из каналов.

Если у вас есть термоусадочные трубки (кембрик), используйте их вместо скотча. Перед скручиванием наденьте кусок большего диаметра и отодвиньте в сторону. Затем соединяйте провода и одевайте мелкие трубки на каждую скрутку.

Методы нагрева: утюг, фен или лампа накаливания. Дополнительно понажимайте на соединение пальцами для лучшего склеивания. Остывшие и «упакованные» скрутки плотно соедините вместе и натяните отодвинутый кусок большего размера сверху на них. Снова подогрейте участок. Перебитый провод отремонтирован.

Такой способ вполне надёжен для дальнейшей эксплуатации.

Соединение проводов посредством пайки

После выявления поврежденного участка кабеля его рекомендуется вырезать полностью, а не искать именно место разрыва. Далее нужно с провода снять наружную изоляцию примерно на полтора-два сантиметра. Под ней обнаружится несколько жил (от трех до пяти, если наушники с микрофоном), которые также нужно очистить от защитной изоляции, если она присутствует. Эти действия потребуется повторить для второго куска кабеля.

Далее необходимо прочно соединить провода одинакового цвета, а затем нанести сверху паяльником слой припоя. После того, как спайка остынет, необходимо надеть куски термоусадки на оголенные жилы и прогреть феном, чтобы трубка сжалась и плотно их обхватила. Это необходимо, чтобы провода не соприкасались между собой и не вызывали замыкание. Далее изолированные куски кабеля нужно собрать вместе, надеть на них кусок термоусадки большего диаметра и нагреть его. Так они не будут болтаться, а само место ремонта будет выглядеть красиво.

Обрыв кабеля возле штекера

Если одно ухо не работает, и диагностика места порыва показала, что поврежден кабель у штекера или сам элемент, рекомендуется его поменять на новый. Для этого предварительно нужно приобрести другой штекер, а затем обрезать старый вместе с парой сантиметров провода. Далее новый штекер раскручивается, а с кабеля снимается изоляция и оплетка примерно на 1,5-2 см.

После завершения работ нужно собрать штекер, при этом важно удостовериться, что провода не соединяются между собой. Иначе головные телефоны работать не будут

Подробнее об этом — в нашей статье «как отремонтировать штекер наушников«.

Обрыв возле динамика

Если при осмотре аксессуаров обнаружилось, что они порвались у динамика, для ремонта потребуется разобрать наушник. Обычно он соединяется защелками, шурупами либо с помощью клея.

Провод внутри практически всегда завязан на узел, чтобы предотвратить вырывание при неосторожном движении. Его нужно обрезать, удалить изоляцию, снова сделать страховочный узел и припаять к контакту паяльником

После проведения ремонта нужно снова собрать наушник. Другие причины, почему не работает один наушник, — в нашем материале.

Схема устройства наушников

Телефонные наушники состоят из следующих частей:

Штекер. Представляет собой металлический (как правило, медный) штырек диаметром 3,5 мм. Разделен с помощью полимерных проставок на 3 или 4 части. Такое разделение необходимо, чтобы обеспечить отдельную передачу сигнала для второго канала и микрофона. С тыльной стороны имеет посадочные места для припаивания проводов, ведущих к динамикам.
Провод. Трех- или четырехжильный провод. Жилы с одной стороны припаяны к посадочным местам штекера, а с другой – к динамикам. Если речь идет о четырехжильном проводе, 4-я жила и «земля» также припаяны к микрофону.
Динамики. Представляют собой динамические головки, которые предназначены для воспроизведения звукового сигнала, поступающего со штекера по жилам провода. Состоят из металлического корпуса, постоянного магнита, катушки и мембраны. На катушку подается ток. Поскольку она расположена внутри постоянного магнита, это приводит к противодействию магнитных полей. Катушка выталкивается из магнита и тянет за собой мембрану. Та создает колебания воздуха и тем самым генерирует звуковые волны. Динамики скрыты в пластиковых корпусах, которые вставляются в уши.
Микрофонный блок. Позволяет отвечать на звонки с использованием наушников. Состоит из микрофона, платы ответа с кнопкой, а также защитного корпуса. Соединен со штекером с помощью отдельной жилы, а также общей «земли» провода.

Схематическое изображение устройства наушников без микрофонного блока.

Почему не заряжаются беспроводные наушники от кейса?

Как понять, что наушники не заряжаются или зарядились?

На рынке огромное количество разных моделей от разных производителей. И индикаторы на наушниках и кейсе ведут себя по-разному в зависимости от модели. Но в большинстве случаев это работает так:

Индикатор на наушнике горит красным (или мигает) – наушник заряжается.
Индикатор горит белым или синим – наушники полностью зарядились.Так это работает на Xiaomi, JBL, китайских наушниках i10, i11, i12 и т. д.
Если индикатор после установки в кейс не горит или не меняется – наушники не заряжаются.Он может продолжать гореть, мигать, или вообще не гореть (как будто наушник выключен или подключен к устройству). То есть наушник никак не реагирует на установку в зарядной кейс и нажатие на кнопку (держим 3-5 секунд).

Возможно, причина не в зарядке

Это очень важный момент! Куда чаще, чем от проблем с зарядкой TWS нужники страдают от рассинхронизации. В этом случае тоже перестает работать один наушник, индикатор на этом наушнике ведет себя не так как обычно и т. д. В любом случае, я рекомендую первым делом попробовать включить наушник, сделать сброс настроек и повторную синхронизацию.

Чтобы не нагружать эту статью лишней информацией, я оставляю ссылки на две очень подробные инструкции:

Не работает один беспроводной наушник, перестал играть
Как сбросить и синхронизировать беспроводные наушники между собой?

И отдельная статья, если у вас проблема с AirPods: подключаем AirPods к iPhone: не видит, не подключаются, не работает один наушник

Обязательно попробуйте это сделать!

Зарядите кейс

Думаю, вы это уже сделали. Если нет – обязательно подключите кейс к зарядке. Практически всегда на кейсе есть индикатор, который начинает гореть или мигать когда идет зарядка. Если вы подключили кабель, вставили его в адаптер, включили в розетку и нет никакой реакции, кейс не заряжается, то попробуйте использовать другой кабель и/или адаптер питания. Подключите питание от USB порта компьютера. Смотрите решения в последней главе этой статьи.

Проверяем контакты на наушниках и кейсе

Сколько есть случаев, когда, например, после покупки наушников просто не обращают внимание на то, что на контактах есть защитная пленка. Наушники садятся и больше не заряжаются от кейса из-за этой пленки (она еле заметна)

Люди даже в сервис с этим обращаются, а всего лишь нужно было убрать защитную пленку на контактах. Очень часто эта ситуация происходит с Xiaomi Mi True Wireless Earbuds basic и Xiaomi Redmi AirDots. Вот так это выглядит:

Проверьте контакты на самих наушниках и кейсе. Часто бывает, что просто западает контакт в кейсе. После чего нет контакта между кейсом и наушником и он не заряжается. Протрите контакты на наушниках. Можно попробовать легонько прижать наушник к контактам.

Если какой-то из контактов запал, он ниже чем остальные, то попробуйте аккуратно пошевелить его иголкой или зубочисткой. Возможно, он выпрямится и наушник будет заряжаться.

Может быть другой тип контакта. На I7s, например, контакт с тонкой иголкой внутри. На AirPods и качественных подделках раздельный контакт снизу наушника. Нужно обязательно проверить, не попал какой-либо мусор в сам кейс, или в отверстие на наушнике.

Если туда что-то попало, то можно попробовать продуть отверстие, либо удалить мусор с помощью иголки.

На Samsung Gear IconX, например, есть такая проблема, когда наушник не заряжается из-за уплотнителя (для больших ушей, который идет в комплекте). Мигает индикатор и зарядка не идет. Нужно просто снять этот уплотнитель, или надеть меньший уплотнитель. А на JBL не заряжался наушник из-за плохого контакта. И там парень просто подложил маленький кусочек фольги и все заработало. Так себе решение, но работает.

Зажать кнопку и положить наушник в кейс

Все очень просто. Берем наушник который не заряжается и ни на что не реагирует и кладем его в кейс одновременно зажав на нем кнопку. Зажали кнопку, держим ее нажатой и кладем в кейс.

Не всегда это получается с первого раза. Ничего страшного, попробуйте еще раз.

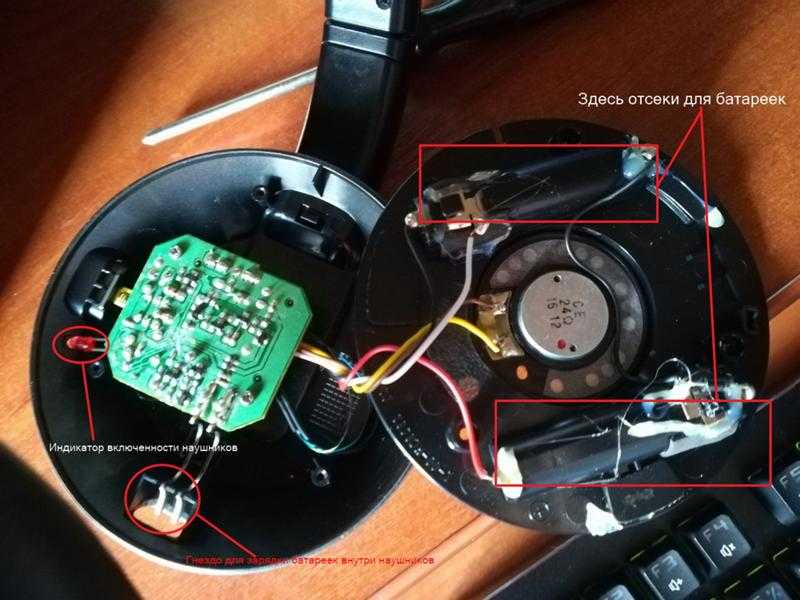

Поломка одного наушника

К сожалению, такое бывает очень часто. Один Bluetooth наушник может просто сломаться. Тем более, что большинство подобных устройство ну мягко говоря плохого качества. Ну а какие могут быть наушники за 4 доллара (именно за столько я купил I7s).

Не редко отходит контакт между платой и контактом, который используется для соединения наушника с кейсом.

Бывает, что внутри наушника просто отваливается проводок от аккумулятора или от динамика. Сломаться может что угодно. Если есть желание и какой-то опыт, то можно попробовать аккуратно разобрать наушник и посмотреть. Тем более, если вы уже собрались их выбрасывать. Если там оторвался какой-то проводок, то его можно припаять.

Как припаять штекер к наушникам

В системах звуковоспроизведения используются коннекторы разных типов. Обычные наушники оборудованы разъёмом, который имеет три рабочие ламели. Это левый канал, правый канал и земля или общий. Если звуковая система представляет собой гарнитуру оснащённую микрофоном, то на разъёме добавляется четвёртый контакт микрофонного выхода. В названии конструкции используется слово Jack (джек) или гнездо. В современных мультимедийных устройствах применяются разъёмы штекерного типа трёх видов:

Jack 6,3 мм
Mini-Jack 3,5
Micro-jack 2,5 мм

Коннектор 6,3 мм используется в профессиональной звуковой аппаратуре, музыкальных инструментах и специальных звуковых картах. Мини-джек 3,5 мм самая распространённая конструкция. Такой разъём применяется во всех мобильных телефонах, смартфонах, музыкальных центрах и других устройствах. Таким разъединителем оборудованы наушники и гарнитуры с микрофоном. Система микро-джек 2,5 мм применяется в самых миниатюрных устройствах.Это портативные плееры, электронные игрушки и некоторые модели фотоаппаратов.В последнее время, для большей совместимости электронных устройств, везде применяется мини-джек 3,5 мм.

Процесс ремонта

Чтобы починить наушники, у которых порвался провод, без паяльника в домашних условиях, можно воспользоваться AUX-кабелем, продающимся повсеместно и стоящим очень недорого. Помимо этого, для ремонта без пайки необходимы будут нож для бумаги, скотч и зажигалка.

Первым делом необходимо обрезать AUX-кабель на расстоянии 5-7 сантиметров от разъема или даже подальше. На следующем этапе ножом потребуется надрезать оплетку.

Проворачивая провод, надрезы следует создавать, пока не пройдет круг, после чего оплетка снимается

Очень важно во время процесса не повредить проводки. Оголить на данном этапе необходимо приблизительно 2 сантиметра проводков

Они, как правило, покрыты лаком, и следующее, что необходимо сделать – это счистить его очень острым ножом или зажигалкой.

Во втором случае действовать необходимо с большой аккуратностью. Конец провода вносится в огонь зажигалки лишь на доли секунды, что позволяет ему вспыхнуть и чуть загореться. Дождавшись прогорания сантиметра-полтора, огонь нужно будет затушить пальцами. Нагар с поверхности легко счищается ногтем.

Как правило, провод наушников рвется совсем рядом с разъемом, поэтому выбрасывается как раз 2-5 сантиметров, находящихся рядом с ним. Кстати, саму деталь можно сразу же отправить в мусорное ведро. Далее с оставшегося проводка снимается изоляция, практически так же, как и с AUX-кабеля. Наконец, провода двух кабелей необходимо соединить путем простого прикручивания. Для обеспечения максимального контакта используемые проводки раскручиваются, затем накладываются один на другой и плотно закручиваются.

Каждую скрутку необходимо будет изолировать широким скотчем, закручивая в 3-5 слоев. Вместо липучки также подойдет термотрубка с диаметром порядка 1-2 миллиметра. Они надеваются на получившиеся скрутки, а затем прогреваются каким-либо нагревателем, к примеру, обычным феном.

Нередко для того чтобы отремонтировать наушники телефона, необходимо поменять штекер. В этом случае сперва придется приобрести новый разъем, абсолютно идентичный старому. При помощи обычных ножниц или кусачек обрезается старый штекер, причем следует сохранить отступ, равный 3 миллиметрам. Затем нужно заменить деталь таким же способом, что и провод. Это значит, что сначала оголяются провода нового штекера и старых наушников, затем они зачищаются и перекручиваются между собой. Работа завершается путем использования термотрубки.

Еще одним вариантом является поиск альтернативы привычному паяльнику, так как запаять наушники все-таки является наиболее надежным и долговременным решением. К примеру, это может быть токопроводящий клей или же специальная паяльная паста. При наличии канифоли и оловянного припоя можно раскалить зажигалкой медный провод или гвоздь, после чего спаять проводки. Также из зажигалки и медной проволоки стоит попытаться самостоятельно сделать газовый паяльник.

Интересным вариантом является пайка фольгой. Данный способ больше подходит для соединения двух проводков. Первым делом, конечно же, устраняется изоляционный слой на промежутке около 3 сантиметров. Фольга нарезается полосками, ширина которых совпадает с габаритами оголенного промежутка. Далее все ленточки сворачиваются небольшими желобками, в которые по одному помещаются скрученные концы контактов. На следующем этапе желобки равномерно заполняются смесью канифоли и измельченного припоя таким образом, чтобы была покрыта вся длина соединения.

Следом фольга плотно обворачивается вокруг проводов, чтобы не образовалось промежутков, и прогревается до температуры, при которой плавится припой. Непосредственно сама пайка осуществляется, когда фольга снимается, и провода зажимаются плоскогубцами. Излишки припоя убираются наждачкой.

Лудим провода перед пайкой наушников

Обратите внимание, что у первых наушников внутри 3 проводка, а у вторых 4. Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком

Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком.

Перед пайкой проводки необходимо залудить, т.е. покрыть слоем олова. Для начала скручиваем проводок, т.к. наверняка его конец размахрился. Затем кладем его кончик на канифоль и придавливаем разогретым паяльником слегка окуная его в плавящуюся канифоль.

После этого кладем краешек провода на спичечный коробок и, прижимая паяльником с каплей олова, проворачиваем весь шнур наушников. При этом проводок должен скрутиться и равномерно покрыться оловом. Достаточно залудить самый кончик. Но никто не запрещает залудить больше, а затем срезать лишнее, оставив 2-3 мм покрытых оловом. Главное — оставить незалуженную чати проводков достаточной длины, чтобы дотянуться до контактов штекера.

ВсЁ, с нудной, но важной подготовительной частью покончено. Теперь задача по интереснее — припаять провод к разъему

Для начала выясним что и куда.

Разрыв провода

Не всегда можно сразу определить, что кабель слева или справа повреждён. Разрыв может скрываться под изоляцией, внешне неповреждённой. Лучший способ определить разрыв – попробовать прощупать кабель по всей длине, от входа в спикера до входного штекера. При этом музыка должен быть включена.

При обнаружении проблемного места могут быть следующие эффекты:

Появляется звук, который ранее отсутствовал
Пропадает звук, до этого издаваемый нормально
Слышен треск и другие побочные эффекты

Что делать, если один наушник не работает из-за обрыва, понятно: нужно спаять повреждённый кабель заново.

Приводим краткую инструкцию:

Приготовьте инструменты. Вам понадобится паяльник с возможно более тонким жалом, припой, флюс, а также деревянная или керамическая подставка для работы.
Обрежьте кабель с двух сторон за несколько миллиметров до места разрыва.
Аккуратно ножом зачистите провода. В кабеле обычно находится три провода; если разрыв находится выше разветвления на правый и левый каналы, их может быть два. Добросовестные производители снабжают их изоляцией разного цвета, что облегчает ремонт в подобных случаях.
Залудите зачищенные концы провода паяльником. Для этого положите очищенный конец на площадку для работы, нанесите на него паяльником флюс, а через несколько секунд сделайте жалом паяльника жест, похожий на движение при очистке от лака. В итоге провод должен получить своеобразный твёрдый «наконечник», что улучшает проводимость.
Наденьте на каждый провод кусочек изолирующей трубки (кембрика). То же самое сделайте с кабелем в целом.
Спаяйте провода, цвета изоляции на которых одинаковы.
Защитите места спайки, передвинув на них изолирующую трубку. Зафиксируйте трубку с помощью зажигалки, чуть приплавив. Полученный жгут для надёжности можно согнуть в виде буквы Z и связать ниткой, что снизит вероятность повторного разрыва.
Сделайте то же самое с кабелем в целом. Из эстетических соображений можно подобрать изолирующую трубку соответствующего цвета.

Этот способ подходит для любого из вышеперечисленных типов.

Случается, что провод порвался и внутри корпуса одного из наушников. Для починки в этом случае необходимо разобрать корпус, что достаточно просто с накладными моделями, но сложно с вакуумными или вкладышами. Иногда метод разборки очевиден. В других случаях вам может понадобиться консультация на форумах, где наверняка есть другие пользователи этой или подобной модели.

Для разборки вам может понадобиться скальпель или просто острый нож. Если корпус клееный, то придётся зажать его в тисках, чтобы по месту клейки появилась трещина. После ремонта клеить шов придётся заново.

Причины поломки

Чтобы разобраться, как починить провод от наушников или другую часть, следует выяснить, какие могут быть причины. От этого может зависеть метод решения проблемы. Поводом для починки могут служить:

Поломка штекера. Такая ситуация случается, когда основание наушников было чем-либо придавлено либо провод просто перетерся, а контакты потеряли свои функции.
Повреждение шнура. Эту проблемы могли вызвать домашние животные или же наушники уже долгое время используются, и провод просто повредился.
Поломка регулятора громкости. Такая ситуация не частая, однако тоже встречается у пользователей.

Существуют, конечно же, очевидные повреждения, при которых вопрос о том, можно ли починить наушники от айфона, становится отрицательным. К таким поломкам можно отнести разрыв провода или полное повреждение ушной части.

Классификация

Штекеры, как и любая деталь массового производства, имеют свою классификацию, которая зависит от подключаемой аппаратуры и играет важнейшую роль при ремонте. Так, существует разделение по размерам и количеству подсоединяемых проводов.

По размерам

На практике чаще всего встречаются штекеры трех типоразмеров:

micro-jack диаметром 2,5 мм (1/4″)- используется для подключения наушников к малогабаритным гаджетам и старым мобильным телефонам;

mini-jack диаметром 3,5 мм (1/8″) — применяют для соединения наушников с плеерами, смартфонами (например, iPhone, Xiaomi и др.) или аудиокартами, установленными в персональных компьютерах;

jack диаметром 6,35 мм — с его помощью подключают к источнику звука профессиональные наушники, эстрадные микрофоны и пр.

По количеству жил

Штекеры типа jack также различаются по функциональному назначению, которое определяет и их конструктивное исполнение. На практике встречаются такие их разновидности:

двухпроводные типа TS — моно-jack;
трехпроводные типа TRS — стерео-jack;
гибридные типа TRRS — 4 провода и более.

Конструктивно все они абсолютно идентичны и отличаются только размерами. При этом их контактные площадки разделены между собой необходимым количеством диэлектрических колец. Внешний вид, нумерация контактов и схемы распайки (распиновки) различных вариантов исполнения показаны на рисунках.

Рис. 1 Внешний вид штекеров

Двухжильный jack в обычной жизни используется очень редко. Его основное применение — профессиональное звукозаписывающее оборудование и музыкальные инструменты. Схема такого штекера самая простая и выглядит следующим образом.

Рис. 2. Двухжильный моно- jack TS

Трехжильные штекеры применяются на обычных головных телефонах, не предусматривающих микрофон и регулировку громкости.

Четырехжильные штекеры встречаются как в обычных головных телефонах, у которых по одному проводу «земли» на левый и правый наушник, так и на гарнитурах, где четвертая жила отводится под микрофон.

Рис.4. Распиновка четырехжильного штекера TRRS без микрофона.

Рис. 5. Распиновка четырехжильного штекера TRRS от гарнитуры

Что касается штекеров TRRRS и более, то в них соединение жил с jack происходит аналогично TRRS от гарнитуры, только на каждый контакт (левый и правый динамик, массу и микрофон) могут идти по нескольку проводов, которые определяются опытным путем при помощи мультиметра. Такие штекеры встречаются, например, в Earpods от Apple и Piston 3 – 6 проводов, 3 из которых — масса.

Популярные статьи Свадебная шкатулка для денег или колец
