Топ-3 вариантов подключения нескольких телевизоров к одной антенне

Особенности подключения к приставкам

В том случае, если используется ресиверы или тюнеры, подключить второй телевизор можно двумя способами. Какой конкретно подойдет, зависит от конструкции принимающей аппаратуры.

В том случае, если хотя бы на одном из приемников есть разъем RF-OUT, подключение производится так:

1. Первый ресивер подключается к антенне через обычный кабель и соответствующее гнездо на корпусе.
2. Второй приемник подсоединяют уже к первому. Для этого в его конструкции должна быть предусмотрена возможность не только подключаться к антенне, но и ретранслировать сигнал. Как правило, в таких приставках выходное гнездо помечается как «RF Out» или аналогичным образом.

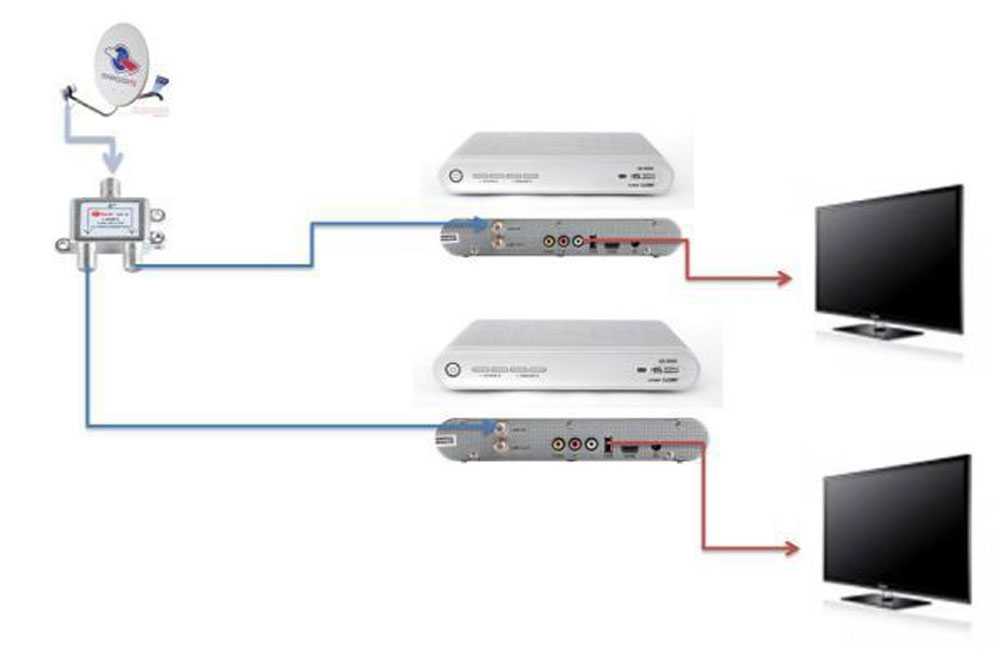

В том случае, если ни один из ресиверов не имеет гнезда для выходного сигнала, придется приобрести делитель. Установка с использованием сплиттера в общем случае выглядит так:

• антенный кабель от тарелки подключается к делителю;
• каждый из ресиверов с помощью аналогичного экранированного кабеля соединяется с соответствующим выходным гнездом сплиттера;
• каждый ресивер независимо настраивается на прием.

Если применяется сплиттер, второй приемник (ведомый) нужно использовать с отключенной опцией «Питание», иначе прием будет невозможен.

Простой способ подключения двух телевизоров к антенне

Как подключить несколько телевизоров к одной антенне? Для этого в существующем кабеле делают разветвление, используя обычный тройник, в который вставляют все центральные жилы. Потом присоединяют первый ТВ и подключаемый дополнительно. Но этот способ приводит к нарушению согласования в самом антенном кабеле и взаимном влиянии телевизоров друг на друга. Такой способ снижает уровень сигнала, на экранах много помех, поэтому им никто не пользуется.

Для подключения дополнительных ТВ, если в наличии только одна антенна, используют сплиттеры (крабы). Сплиттер – это разветвитель кабеля, в корпусе которого есть три или несколько сопротивлений, а также выводы для телевизоров.

Использование сплиттера и ВЧ-модулятора

Более сложное решение вопроса, как подключить несколько телевизоров к одной приставке — применение дополнительного оборудования в виде ВЧ-модулятора и сплиттера. Для начала рассмотрим особенности каждого из элементов схемы:

1. ВЧ (RF) модулятор — девайс, в функции которого входит преобразование аудио- и видеофайлов в дециметровый диапазон. С его помощью можно передавать сигнал на большие расстояния. Отметим, что многие модели приставок уже комплектуются встроенным ВЧ-модулятором.
2. Сплиттер — устройство, позволяющее подключить 2 и более ТВ к одной приставке. Его принцип построен на разделении входного эфира между выходами. Так, если на вход пришло 12 децибел, на двух выхода будет по шесть децибел или по четыре (для сплиттера с тремя ветвями).

Чтобы подключить одну ТВ приставку к двум телевизорам таким способом, необходимо собрать простую схему. Сделайте следующее:

1. Подключите к ТВ-тюнеру ВЧ-модулятор.
2. RF-устройство соедините с делителем.
3. Раздайте сигнал с делителя на два и более телевизоров (в зависимости от количества выходов).

При выборе разделителя будьте внимательны, ведь они бывают двух видов:

1. Пассивные. Их особенность состоит в обычном приеме и распределении сигнала без дополнительного усиления. В таких устройствах чем больше длина кабеля, тем хуже сигнал. Применяются, когда необходимо подключить 2 или более телевизора к спутниковой приставке (при условии, что они находятся недалеко друг от друга). При слабом ТВ-сигнале такой метод не рекомендуется из-за плохого качества изображения.
2. Активные. Отличительная особенность таких устройство состоит в наличии усилителя. Если необходимо раздать сигнал с одной ТВ-приставки на два и более телевизора, лучше использовать именно этот вид. Минус в том, что для работы схемы нужно дополнительное питание.

Плюсы

• большее число вариантов подключения;
• отсутствие ограничений по количество экранов;
• высокое качество изображения и звука.;

Минусы

• все ТВ отображают одну картинку;
• переключение каналов возможно только из комнаты, где находится тюнер.;

Этот вариант подходит для ситуаций, когда необходим просмотр какого-то одного канала. Если требуется индивидуальное управление, такое решение не подходит.

Усиление сигнала: как подключить несколько телевизоров к кабельному ТВ

Сколько сообщений на тематический форумах посвящено одной теме – два телевизора подключены к одной антенне, и это сказывается на качестве изображения. В чем же дело? Ничего удивительного нет, ведь сплиттер всего-то разделяет сигнал. А чтобы качество изображения было четким, то используйте специальный телевизионный усилитель. Он устроен почти так краб-переходник, только с резисторами и микросхемой.

Кабельный разветвитель стоит недорого, поэтому его сможет позволить себе каждый

Как еще можно избавиться от помех:

На кабель соединения вы можете одеть специальные ферритовые кольца – делается это на непросматриваемой части кабеля, рядышком с подсоединением входа антенны в ТВ;
Подобные отсекатели помех бывают на проводе адаптера ноутбука – это устройство, подобное на цилиндр, на шнуре, рядом со штекером, где шнур подключается к компьютеру;
Ну и помните, что от самой антенны зависит качество сигнала – потому очень важно так же правильно выбрать антенну.

Когда сплиттер выбираете в магазине, узнавайте у консультанта диапазон частот, что он пропускает. Иначе при монтаже на три телевизора сразу могут возникнуть проблемы с сигналом. При монтаже на три телевизора устанавливать усилитель нужно обязательно.

Сегодня, к счастью, в магазинах есть много подобных приборов, которые позволяют провести кабельное ТВ буквально в каждую комнату. Если их две – то в две, а то и больше! Тогда домашние не будут ссориться между собой, кому и что смотреть. Можно просто, условно говоря, разделить ТВ по телевизорам – мама смотрит кулинарное шоу, дочь – канал с польской музыкой, а папа – спортивные соревнования.

Ничего сложного, как видите, нет. Покупаете разветвитель, все вставляете по инструкции, и проверяете сигнал. С этим справится даже новичок в технике.

Подключаем антенну с усилителем к двум телевизорам

Усилитель антенны в обязательном порядке должен быть дополнительно запитан. Запитать его можно двумя способами:

1. Используем активный разветвитель. Активный разветвитель имеет проход по питанию, что обозначено на самом устройстве словами Power Pass. По сути через такой разветвитель может осуществляться питание антенны. Достаточно в меню цифровой приставки (которая запитана от сети с помощью блока питания) выставить режим «питание антенны», и через активный разветвитель будет запитан усилитель антенны.
2. Используем собственный блок питания антенны. В этом случае можно использовать обычный (пассивный) разветвитель, но дополнительно к нему нужно будет присоединить блок питания усилителя антенны. Для этого берем два коннектора по типу папа/мама. Один накручиваем на вход разветвителя, а другой присоединяем к блоку питания. Затем соединяем блок питания и разветвитель. Таким образом схема будет такой же, как и в случае с антенной без усилителя, но с дополнительным звеном в виде блока питания (как на изображении).

Обратите внимание, что остальные шаги для монтажа антенны с усилителем будут такими же, как и для модели без усилителя. Можем посоветовать недорогую антенну с усилителем РЭМО BAS-1159-5V Орбита-19 SUPER — в комплекте с ней сразу идет блок питания

Что необходимо для подключения

1. Антенна. В зависимости от типа вещания должна быть разных конструкций. Например, аналоговое вещание происходит на передаче волн метровой длины. Значит, конструкция должна смочь принять такой сигнал. Нужна метровая антенна. Но, так как давно произошел переход на цифровое телевидение, нужна дециметровая антенна. Можно попробовать сделать простые устройства самостоятельно. Читайте: как сделать антенну для цифрового ТВ своими руками. В случае близкого расположения ретранслятора и сильного сигнала, даже самая проста антенна из кабеля словит два мультиплекса (20 каналов). Готовится она за 10-15 минут, нужен только кабель и коннектор (штекер), который вставится в антенный разъем телевизора. Но, антенны, сделанные своими руками, слабо принимают сигнал. Поэтому при разделении сигнала на несколько ТВ, картинка может пропадать. Связано это с работой «сплиттера» — устройство делит сигнал. Из-за этого на каждый телевизор поступает уменьшенный сигнал в то количество раз, сколько выходов на делителе. Поэтому лучше устанавливать на улице фабричные антенны со встроенным с завода усилителем.
2. Кабели. Если нужно подключить два телевизора к одной антенне, требуется минимум три кабеля необходимой длины. Один кабель будет вести от антенны к разветвителю. Два кабеля будут соединять разветвитель с обоими телевизорами. Если телевизоров больше, например, 3 или 5, то потребуется такое же число кабелей больше на единицу ( +1 для самой антенны).
3. F-разъемы. Монтируются на все концы кабелей.

   Для двух телевизоров с использованием разветвителя потребуется пять штук. Сначала разъемы правильно надеваются на кабели.

   Затем три разъема прикручиваются к F-гнездам на разветвителе.

   Два оставшихся разъема находятся на свободных концах, которые тянутся к телевизорам или тюнерам. В них вкручиваются F-штекеры, которые и подключаются ко входам «ANT IN» на корпусах телевизоров. Нужное количество переходников (штекеров) соответствует количеству ТВ.

4. Разветвитель (он же делитель, «сплиттер», «краб»). Представляет собой небольшую металлическую коробочку. По бокам корпуса есть один вход для подключения коаксиального кабеля от антенной конструкции, и определенное количество выходов. От последних отводятся кабели к телеприемникам или цифровым приставкам. Есть разные типы делителей (активные, пассивные). Более подробно о них поговорим ниже.
5. Усилитель. Сигнал при разветвлении распределяется поровну между телевизорами, происходит его равномерное уменьшение. Если при одном телевизоре уровень сигнала был небольшой, то нужен усилитель. Лучше сразу ставить антенну с родным усилителем. Располагается прямо на конструкции внутри короба.

   В другом случае поможет внешний усилитель. Он врезается в кабель сразу после заводки внутрь помещения.

6. Блок питания. Необходим для питания усилителя на активной антенне. Не нужен, если телевидение настраивается через приставку. Тогда питание к антенне можно пустить в настройках приставки. Питание пройдет через разветвитель, поступит на усилитель, и более мощный сигнал вернется обратно к телевизору. Но тогда потребуется делитель с проходом напряжения (выход подписывается «Power Pass»). Иначе питание дойдет до делителя, но дальше на антенный усилитель не поступит, так как «нет прохода». Телевизор же питание не делает, поэтому еще до входа коаксиального кабеля в F-гнездо делителя нужно подключить блок питания. В этом случае усиленный телесигнал сразу будет идти к приемникам.

Спутниковое телевидение на несколько телевизоров

Если в доме есть несколько телевизоров, то можно приобрести специальное оборудование, чтобы телесигнал поступал на каждое из имеющихся устройств. Но нужно точно знать, как подключить несколько телевизоров к антенне. Для этого необходим специальный ресивер с несколькими гнездами-выходами.

Для подключения спутникового телевидения на несколько телевизоров используют последовательное соединение конвертера с двумя ресиверами. Если на телевизор поступают кодированные каналы, то на каждое устройство для отдельного ресивера придётся покупать карточку и платить месячную оплату за пользование.

Возможность подключить спутниковое тв на 2 телевизора применяют многие клиенты, чтобы на одном ТВ просматривать платные каналы, а на другом – смотреть бесплатные.

Для подключения спутниковых каналов на несколько телевизоров, необходимо на каждый модель покупать отдельный тюнер. Также придётся дополнительно купить несколько кабелей, чтобы подключиться к каждому из ресиверов.

Также клиент «Триколор ТВ» может воспользоваться специальным предложением и приобрести спутниковый комплект оборудования сразу на несколько телевизоров. Это самый оптимальный вариант для подключения, поскольку так получится сэкономить много денег на покупку специального оборудования.

Для подключения на несколько телевизоров от компании Триколор ТВ, потребуется сделать заказ на предложение услуг.

После этого клиент получит следующий комплект для подключения двух телевизоров к одной спутниковой антенне:

1. Специальную спутниковую антенну на 2 телевизора с конвертером.
2. Ресивер, который включает в себя возможности нескольких тюнеров.
3. Приставку для приема сигнала.
4. Два пульта дистанционного управления и несколько блоков питания.
5. Карту получения и расшифровки каналов.
6. Кабели для соединения с антенной.
7. Витую пару для соединения ресивера с приставкой.
8. HDMI провода для монтажа приставки и телевизоров. Если возник вопрос о том, какой телевизионный кабель лучше выбрать для спутниковой антенны, то свой выбор желательно остановить именно на HDMI.
9. Документы и инструкции по эксплуатации.

Используя этот способ, можно значительно упростить монтажные работы. Для основного приемника клиент получает специальную смарт-карту и cam-модуль, которая будет в одном экземпляре. Коаксиальный кабель подключают ко входам LNB IN номер один и два на этом же оборудовании.

Прибор будет работать в качестве сервера, который расшифровывает сигналы и передаёт изображение на приставку, используя витую пару. После подключения, необходимо настроить несколько телевизоров, соединив HDMI проводом.
После этого начинается поиск необходимых каналов. Чтобы упростить установку спутниковой антенны, нужно воспользоваться специальной инструкцией или с подсказками, которые есть на официальном сайте компании (видео-обзор на проведение операции).

Преимущества такого подключения к телевизору:

• нет необходимости тратить деньги на покупку или аренду 2 антенн;
• не придется покупать дополнительный ресивер, если воспользоваться специальной приставкой для клиента;
• чтобы подключить один телевизор к спутниковому ТВ, необходимо потратить полторы тысячи рублей. Есть приобрести комплект для нескольких ТВ, потребуется потратить всего 2 000 рублей. Таким образом, получится сэкономить одну тысячу.

Спутниковое ТВ на несколько телевизоров

Первый вариант организации спутникового телевидения на несколько телевизоров предполагает использование специального устройства – ресивера. Когда одно из устройств оснащено и входным, и выходным разъемом для антенны, к нему можно подсоединять кабель. Другой конец нужно просто подсоединить к входному разъему второго ресивера. Таким образом, пользователь получает соединение конвертера и 2-х тюнеров. Если абонент получает кодированные телеканалы, в данном случае потребуется для каждого тюнера покупать отдельные карты и оплачивать абонплату.

Чтобы не возникало проблем с просмотром телеканалов, второй ресивер необходимо правильно настроить так, чтобы функция питания была деактивирована. Этот способ подключения целесообразно применять тогда, когда абонент планирует один ТВ использовать только для того, чтобы смотреть платные телеканалы, а второй – только для бесплатных. Существует также вариант использования сплиттера, который предназначается для работы с ресиверами. Данный способ также имеет свои преимущества и недостатки. Вспомогательные устройства можно использовать только тогда, если оба приемника не оснащены выходным разъемом.

Как подключить несколько телевизоров к одной антенне?

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

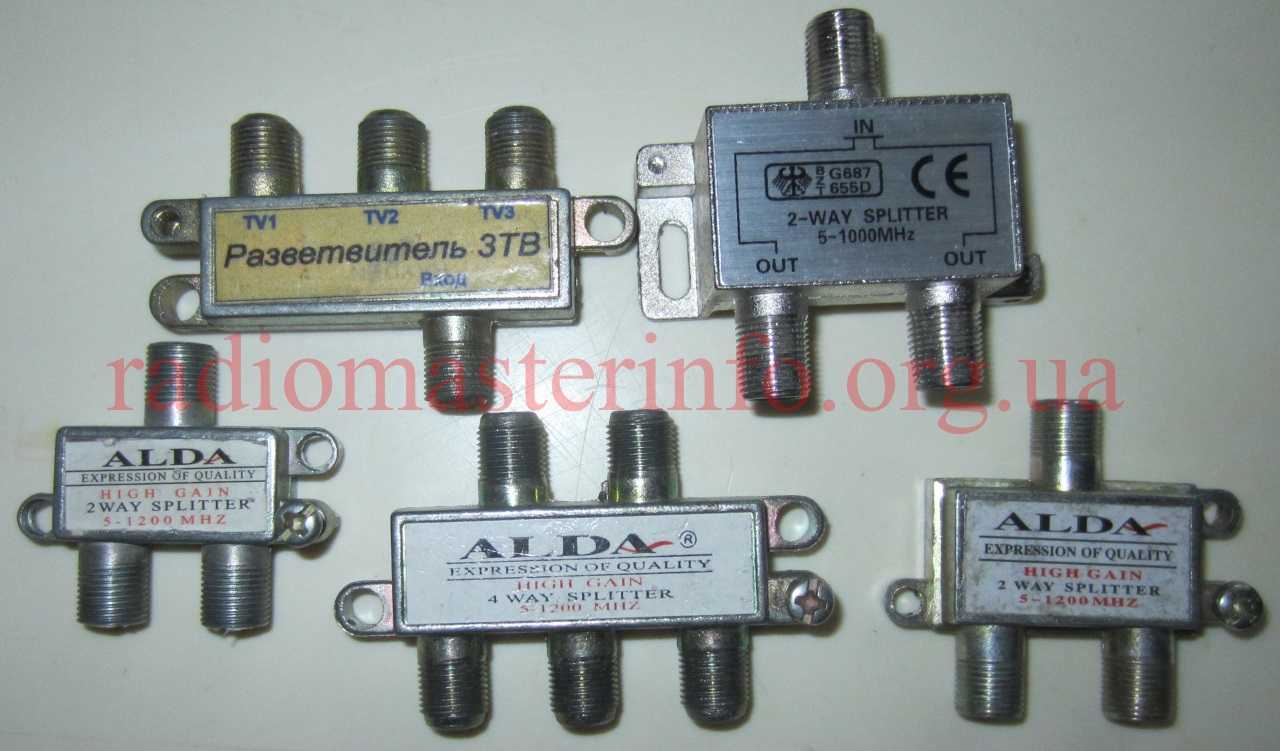

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель.

Применяются два типа активных разветвителей:

— с отдельным выводом для питания:

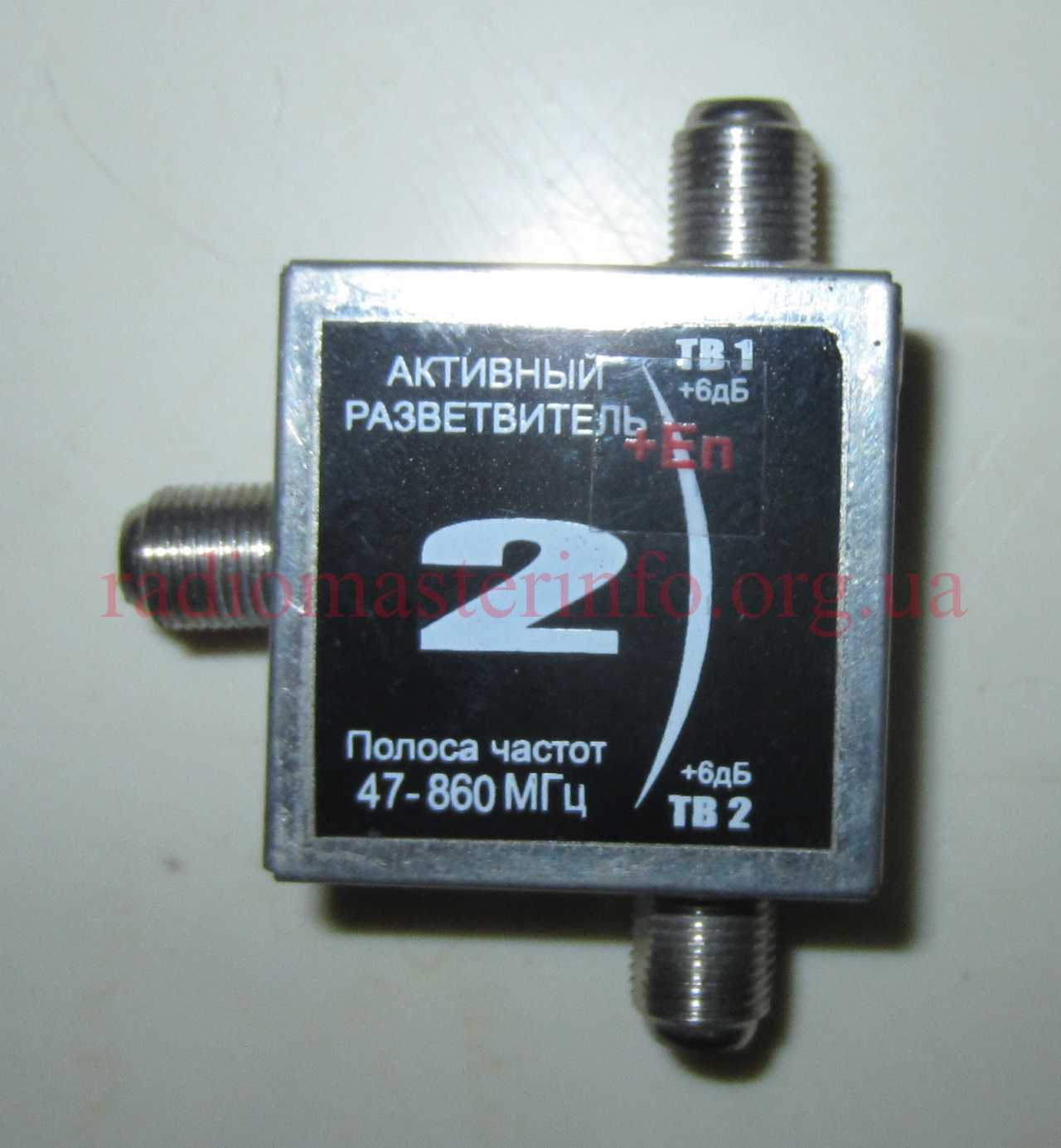

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

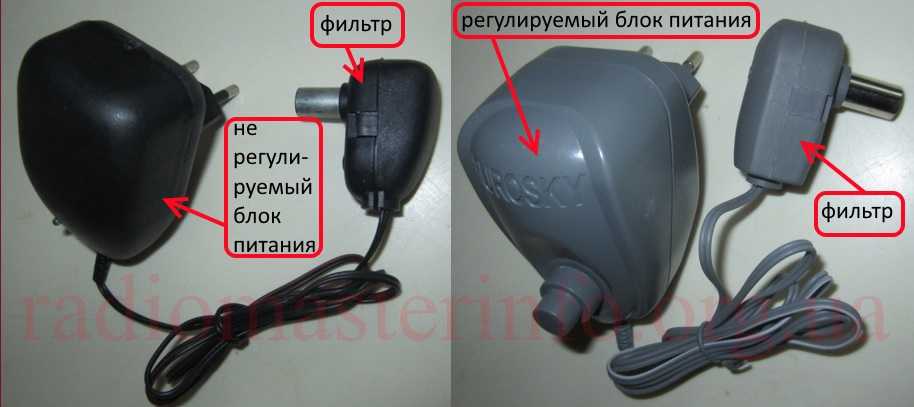

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

Пример схемы подключения активного разветвителя на два телевизора:

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.

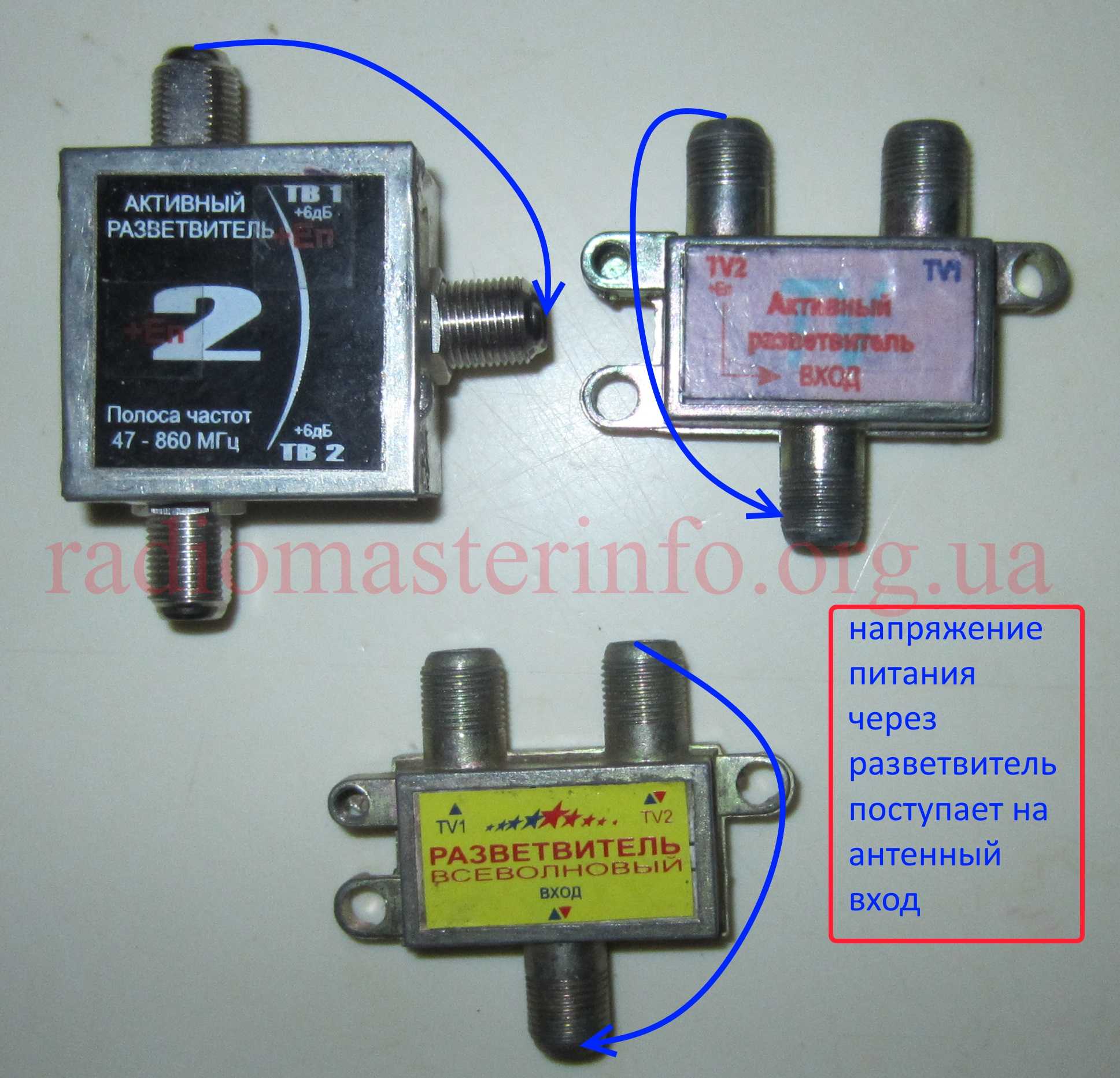

И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

Проверка эфирного сигнала

В первую очередь, необходимо проверить уровень антенного сигнала. При низких показателях придётся дополнять оборудование сторонним усилителем. В то время как мощный сигнал позволит работать с антенной напрямую без каких-либо посредников.

Узнать о текущих показателях можно двумя способами.

1. Пульт ДУ. Включаем телевизор, находим на ПДУ клавишу INFO, и по нажатию на неё появится статусное окно, где один из разделов отведён под информацию о силе сигнала.
2. Система. Вызываем местное меню и переходим в раздел настроек. Кликаем по строке «Ручная настройка» и вводим порядковый номер эфирного канала. В появившемся статусном окне должен отображаться уровень сигнала в процентах.

Типичные ошибки при подключении

• Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
• Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.

Оцените качество статьи:

1. Подключение телефонной розетки: варианты, схемы, особенности

Устанавливаем приемник на два разъема

Существует и второй вариант подключения, речь идет о конвертере с двумя выходами. Одно из этих устройств способно принимать телеканалы вертикальной поляризацией, а другой – с горизонтальной. Оба выхода необходимо подключить к мультисвитчу. Благодаря этому каждый ресивер сможет функционировать независимо и самостоятельно подбирать необходимую поляризацию. Помимо этого, с помощью данного устройства пользователь сможет подключать не только спутниковую, но и телевизионную антенну, это позволит разделить сигнал на ТВ и спутниковый. Недостаток у этого способа всего один – для каждого из ресиверов придется покупать карты и оплачивать абонплату.

Как подключить второй телевизор к ресиверу Триколор

Данный вариант является самым дешевым по стоимости. Суть его заключается в том, чтобы осуществить разделение передачи данных от одной приставки к двум телевизорам. Для проведения подключения потребуется выполнить следующие действия:

1. Приобрести кабель нужной длины со специальными разъемами.
2. Если нет проводов с нужными разъемами подключение можно провести при помощи специальных «тюльпанов» с одной стороны, а с другой – провод HDMI.

Второй вариант соединения не подходит для новых телевизоров, только при помощи использования кабеля HDMI можно получить идеальное качественное изображение. если приобрести сплиттер данной категории с нужным количеством портов, можно подключить несколько телевизоров к одному домашнему ресиверу.

Способы подключения

Независимо от того, какая именно телевизионная тарелка была выбрана и приобретена, нет никакого смысла переплачивать за ее установку, когда эту работу можно выполнить и самостоятельно. Обладать в этом случае какими-то особыми специализированными навыками нет необходимости. Главное – подготовить необходимые инструменты и внимательно изучить инструкцию.

С ресивером

Обычно речь идет об установке и подключении круглых или овальных тарелок. Здесь также возможны варианты – подсоединить антенну к телевизору напрямую или использовать разветвитель для раздачи сигнала сразу на несколько телеэкранов. В первом случае последовательность действий будет следующая:

• необходимо собрать сам тарелку, четко следуя прилагаемой производителем инструкции;
• используя анкера и болты, ее закрепляют на наружной стороне фасада здания в том месте, где сигнал самый сильный; головка тарелки должна быть повернута именно в сторону самого сильного сигнала;
• далее к тарелке подсоединяют специальный кабель, который протягивают в дом и крепят к ресиверу, что прилагается в комплекте;
• теперь ресивер подключают к телевизору через специальный разъем;
• необходимо включить телевизор и перейти в настройки тарелки; далее следуя инструкции, стоит установить время и дату, а также выбрать регион вещания.

Если к одной тарелке будет подключено сразу несколько ресиверов, то и кабелей в ней подключается несколько, общая же последовательность действий будет такой же, как и в предыдущем варианте.

В современных телевизорах есть и еще одна возможность настроить и подключить антенну к телевизору. Ресивер в этом случае не нужен. Но необходимо убедится, что в телевизоре есть специальный разъем – DVB-S2, именно он исполняет роль встроенного тюнера, то есть ресивера. Используя специальный переходник, который идет в комплекте с тарелкой либо реализуется отдельно, кабель напрямую подключают к тюнеру. Затем выполняется стандартная настройка каналов. Этот вариант подходит и в том случае, если одна антенна будет раздавать сигнал сразу на несколько экранов.

Без ресивера

Здесь речь идет о подключении антенны к телевизору в тех случаях, когда отсутствует вход для ресивера и устанавливаться будет простая сетчатая антенна. Само подключение в этом случае выполняется довольно просто. Вместе с приобретаемой телевизионной антенной прилагается и специальная схема подключения. Все что необходимо от пользователя – это вставить кабель устройства в подходящий разъем телевизора и включить его. Далее перейти в пункт «Меню» и выполнить настройки, согласно указаниям на экране. Устанавливать антенну в этом случае необходимо в том месте, где сигнал приема самый сильный.

В некоторых случаях устанавливать приходится на стенах или даже фасаде здания. Для этого используют специальные крепежные элементы и болты, которыми и закрепляют надежно антенну в неподвижном состоянии, чтобы сигнал не пропадал. Если речь идет о телевизорах с уже встроенным тюнером и антенной, то все, что требуется от пользователя – установить бытовой прибор на выбранное место, включить его и произвести поиск каналов. После этого звук и сигнал должны появиться на экране в течение 5 секунд. Сделать все это своими руками не так уж и сложно. Главное – действительно внимательно прочитать инструкцию и изучить схему сбора самой антенны.

Как самому установить и настроить спутниковую антенну на три головки смотрите далее.

Примеры удлинения кабеля

Владение основными приёмами удлинения кабеля позволяет успешно справляться со многими проблемами, включая решение вопроса о том, как починить антенну, например, или нарастить до требуемой длины отходящий от неё шнур (фото ниже).

Ремонт телевизионной антенны

Если после разборки домашней антенны обнаруживается, что кусок кабеля в месте подсоединения к внутренней схеме повреждён, его необходимо сначала отрезать и немного укоротить.

Дополнительная информация. После такого укорачивания, длина которого не должна превышать одного сантиметра, стыковочную зону необходимо подготовить к последующей пайке (как это было описано выше).

Перед тем, как отремонтировать любой телевизионный приёмник, имеющий кабельную подводку, также следует иметь представление о том, как правильно нарастить поврежденный провод.

В заключительной части обзора отметим, что приглашённые пользователем специалисты отремонтируют вышедшую из строя кабельную линию быстрее и качественнее. Но в данной ситуации следует исходить из соображений экономии и возможности самостоятельно овладеть не очень сложной техникой восстановления повреждённого кабельного провода или его удлинения.

Способ № 3 — подключение нескольких тюнеров к одной антенне

Уровень сложности	Эффективность	Макс. кол-во телевизоров	Стоимость
Средний	Высокая	4 (без усилителя)	От 800 руб.

Данная схема имеет принципиальные отличия в зависимости от того, какая установлена антенна: пассивная или активная.

Алгоритм действий для пассивной антенны:

1. Подсоединить сплиттер к антенне.
2. Подключить ТВ-приставку к выходам сплиттера.

В случае пассивной антенны (без усилителя) приставки подключаются через делитель сигнала. Модель сплиттера подбирают в соответствии с количеством ресиверов, которые планируется подсоединить. При недостаточной мощности эфира нужен активный ТВ-разветвитель.

Алгоритм действий в случае активного антенного устройства:

Как подключить два телевизора к одной антенне: можно ли к активной

• Делитель сигнала устанавливают после инжектора питания. Это классический вариант подключения нескольких приставок к антенне с усилителем через разветвитель эфира.
• Если в месте установки сплиттера нет возможности подключения электропитания, то нужно приобрести антенный разветвитель с проходом напряжения.

Обратите внимание, что обычный делитель в этом случае не подходит, поскольку он не пропустит электропитание. А активная эфирная антенна без питания выдаст сигнал худшего качества, чем пассивное устройство в тех же условиях

Еще одна разновидность подключения к обшей антенне — схема с ведущим и ведомым ресивером. В этом случае антенный сигнал подается на вход (RF-IN) ведущего ресивера, а затем через антенный выход (RF-OUT) идет на ведомую приставку.

Лайфхак! При использовании всеволновой антенны и эфирного сигнала ТВ можно соединить RF выход напрямую со вторым телевизором (без приставки). Тогда на первом экране вы сможете смотреть цифровые каналы, а на втором — независимо — аналоговые.

Плюсы	Минусы
телевизоры показывают разные каналы и никак друг от друга не зависят; для переключения не нужно ходить в другую комнату; до 4-х точек подключения без усиления.

Такой вариант лучше всего подходит для разграниченного просмотра телепередач на 2-х, 4-х и более приемниках. Можно смотреть разные каналы через общий антенный кабель. Отлично подходит для квартиры или жилого дома.

Установка делителя

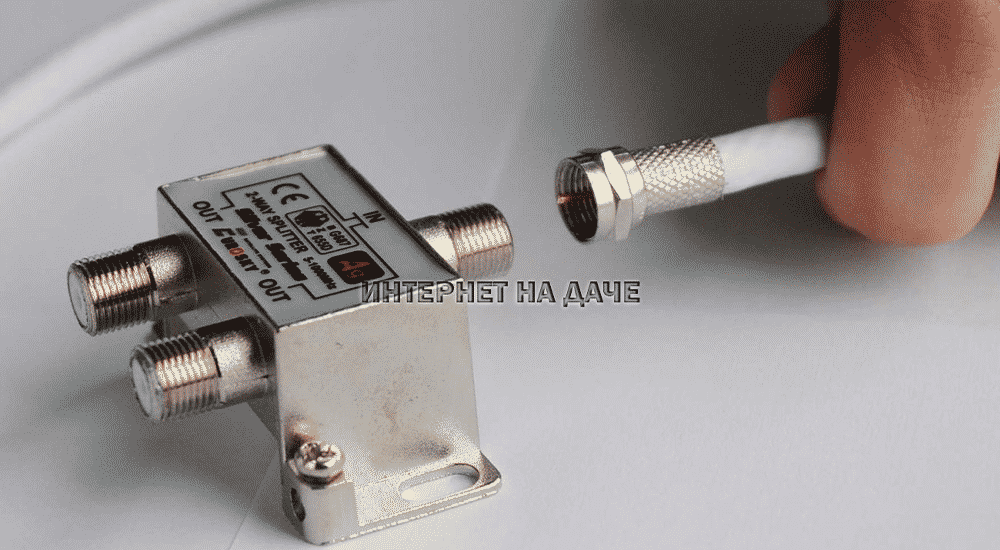

Есть вариант применения разветвителя или сплиттера. Эти детали разделяют сигнал от антенны на 2.

Такой вариант разветвления имеет винтовые гнезда. Один конец кабеля зачищается, вставляется в гайку, второй с аналогичным штекером подключается к телевизору. Для центрального антенного кабеля есть специальное отверстие винтового гнезда сплиттера. Туда надо вставить конец кабеля, и гайку закрутить, и плотно прижать медную оболочку к корпусу прибора.

Инструкция

Приобрести специальный кабель соответствующей длины, а также сплиттер с двумя выходами. От кабеля будет зависеть качество изображения.

Если один телевизор уже подключен к антенне, то конец кабеля надо вынуть из телевизора и вставить в порт выхода на разделителе, плотно закрутив гайку.

Отрезать небольшой конец кабеля от общего мотка, на концы надеть стандартные штекеры (головки), зажать их.

Таким же способом подключить штекеры на большой (оставшийся) кусок кабеля, который будет использован для соединения разделителя каналов и второго телевизора.

Все штекера воткнуть в соответствующие разъемы на корпусе сплинтера и телевизора.

Кабель, который идет ко второму телевизору, спрятать под плинтус или куда-то еще, чтобы не путался под ногами. Если возможно, то для протягивания кабеля ко второму телевизору лучше просверлить стену. Это даст возможность использовать кабель меньшей длины.

После подключения антенны к двум телевизорам проверить качество изображения на обоих приемниках. Если качество не очень хорошее, то проверить крепление всех штекеров на концах кабеля, затянуть их посильнее.

Настройка

1. Нажать кнопку меню.
2. Определить нужный источник для сигнала, выбрать его.
3. В выбранном источнике отметить разъем, к которому подключен телевизор.
4. Начать поиск программ.
5. После окончания поиска удалить из общего списка те каналы, которые не имеют четкого изображения.

Разветвитель с усилителем

В продаже можно встретить сплиттеры с уже встроенным усилителем сигнала. Стоят они заметно дороже рядовых решений, но избавляют от вышеописанных хлопот. Но перед покупкой стоит проконсультироваться с провайдером, которых организует местное эфирное вещание.

Дело в том, что подобная техника отличается разными коэффициентами усиления. Чрезмерно мощные показатели также плохо сказываются на качестве картинки, как и слабый сигнал. Узнать конкретный диапазон уровней можно на официальном сайте провайдера в разделе спецификаций, или позвонив в техподдержку.

Также не стоит забывать, что качество сигнала зависит от самой антенны, поэтому стоит знать, как ее правильно выбрать. Если вы обладаете навыками работы с паяльным оборудованием, то можно даже сделать качественную антенну своими руками. И тогда вам не придется думать, почему ваш телевизор не ловит сигнал.
