Как разбирать колоноки JBL charge 3

Алгоритм разбора колонки JBL charge 3 состоит в следующем

Шпателем поддеваем центральные защёлки и отделяем декоративную защиту от основания;Отделите декоративную защиту
Откручиваем два шурупа от корпуса;
Открутите два шурупа от корпуса
Снимаем защиту с корпуса;
Откручиваем два шурупа, держащих крышечку в центре;
Открутите два шурупа
Снимаем насадку;
Откручиваем 4 шурупа, держащих другую крышечку;
Отвинтите четыре шурупа
Снимаем боковые элементы, поддев соответствующие защёлки;
Снимите боковые элементы
Снимаем 8 шурупов в центре, держащих крышечку, под которой скрывается аккумулятор;
Снимаем аккумулятор.

Основные ошибки подключения

Беспроводная колонка подключается к телефону через Bluetooth и поддерживает стабильный прием сигнала от источника на расстоянии от 10 до 30 м в зависимости от используемой версии модуля связи. При этом смартфоном можно по-прежнему пользоваться в обычном режиме. Сопряжение может создаваться сразу между несколькими вспомогательными и одним главным устройством.

Важно добавить, что передача по Bluetooth — довольно стабильный способ трансляции аудиосигнала на внешние акустические устройства

Наиболее часто отсутствие соединения по Bluetooth связано с некоторыми ошибками.

Неактивен режим сопряжения в портативной акустике. Для успешного обнаружения устройства он должен включиться и на колонке, и на смартфоне. В большинстве случаев для активации нужно просто следовать прилагаемой инструкции. Если она отсутствует, достаточно бывает зажать и держать кнопку включения до появления мигающего сигнала встроенных индикаторов или звукового оповещения.
После первого соединения колонка не подключается автоматически. Обычно на такое способны только смартфоны и колонки одного бренда. Если соединение не удается установить повторно без дополнительных ухищрений, нужно произвести его заново.
Звука нет, колонка включена, смартфон – тоже. Возможно, что сопряжение выполнено с другим устройством. Если ранее мобильный аппарат соединялся с другой акустикой, он вполне может сделать это повторно.
Мешает модуль NFC. Если он есть и у колонки, и у смартфона, то задействовать обычные каналы связи Bluetooth часто не удается. Обязательно нужно попробовать выполнить NFC-сопряжение, поднеся аппарат максимально близко ко включенной беспроводной акустике, и подтвердить запрос, появившийся на экране.
Оборудование просто сломалось или не заряжено. Начинать проверку нужно с проверки смартфона. Если можно выполнить его подключение по Bluetooth с другими устройствами, причина в колонке. Если аккумулятор разряжен, нужно подсоединить устройство к сети до момента его пополнения, а затем попытаться выполнить включение.
Сбой операционной системы смартфона. Если подключение оказывается разорвано неожиданно, рекомендуется перезагрузить аппарат. Вполне возможно, что после этого простого действия сопряжение будет установлено в штатном режиме.
Сопряжение нестабильное. Причиной могут быть помехи или превышение рекомендованной дальности соединения. Стоит максимально приблизить аппарат к колонке при первом сопряжении, дать ему время на то, чтобы сигнал прошел.
Подключение не устанавливается без пароля. Если он не указан в документах к колонке, или они отсутствуют, стоит попробовать универсальную комбинацию цифр — 0000. В большинстве случаев ее оказывается достаточно.
Источник сигнала — iPhone. К смартфонам Apple нельзя подключить многие бюджетные устройства из-за несовместимости стандартов связи. Стоит выбирать колонки, спецификация которых указывает на возможность работы с iPhone.

Тонкости ремонта

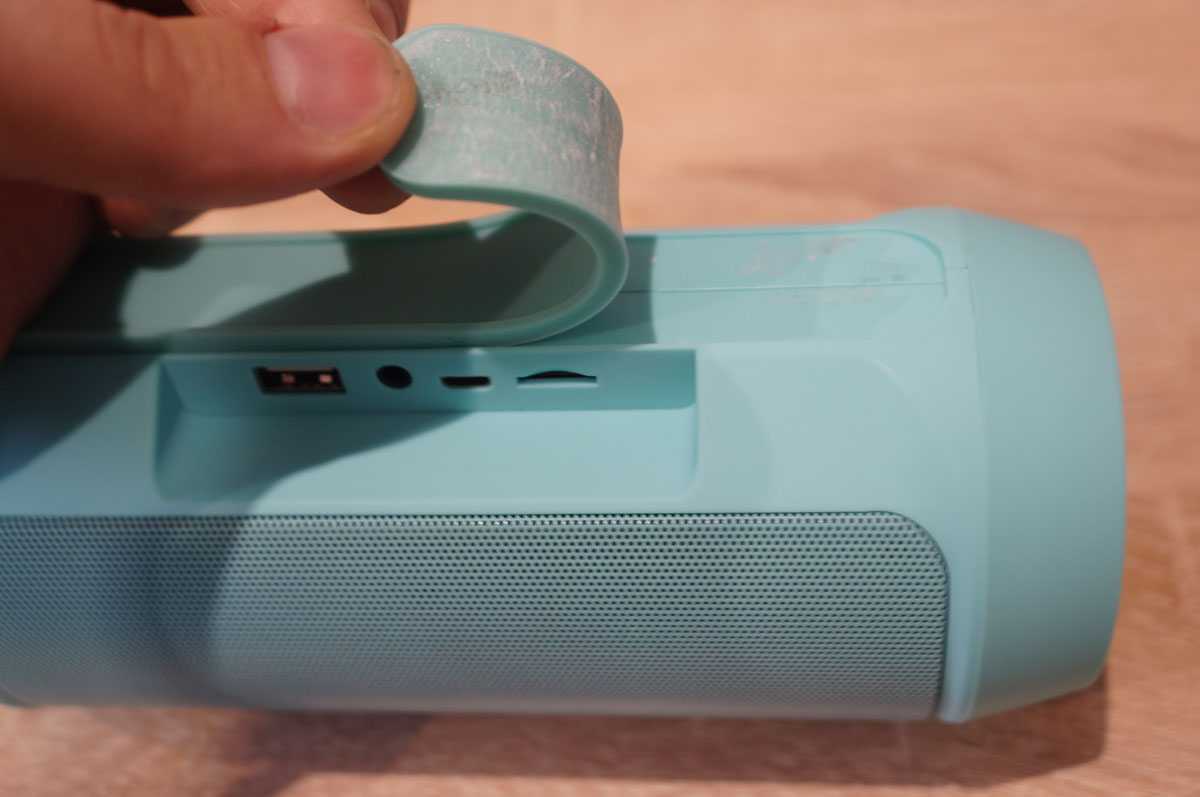

Наиболее частая неисправность Bluetooth-колонок – выход из строя порта USB. Привести к поломке могут некачественные USB-кабели и неаккуратное пользование. Повреждения можно заметить визуально или по характерным признакам:

колонка не заряжается;
кабель нормально не подключается, не входит совсем или входит с перекосом;
разъем провалился внутрь корпуса.

В этом случае после разборки нужно извлечь плату, снять старый USB-разъем и припаять новый. Для этого нужен паяльник с тонким жалом или паяльная станция.

Другая неисправность – вышел из строя аккумулятор. Не секрет, что со временем он теряет свою емкость. Неисправная батарея подлежит замене.

Определить поломку можно по таким признакам:

значительное снижение времени автономной работы;
колонка играет несколько секунд, а затем выключается;
аккумулятор вздулся.

Если что-то из перечисленного вы заметили, колонку нужно сразу ремонтировать. Иначе вздувшаяся батарея может взорваться под давлением скопившихся газов.

Сбои в работе портативной колонки может вызвать падение. Батарея может вывалиться из своего гнезда и ударить по случайному месту платы. От удара внутри могут отвалиться компоненты, и колонка больше не сможет играть.

Ремонт портативной колонки Charge 7

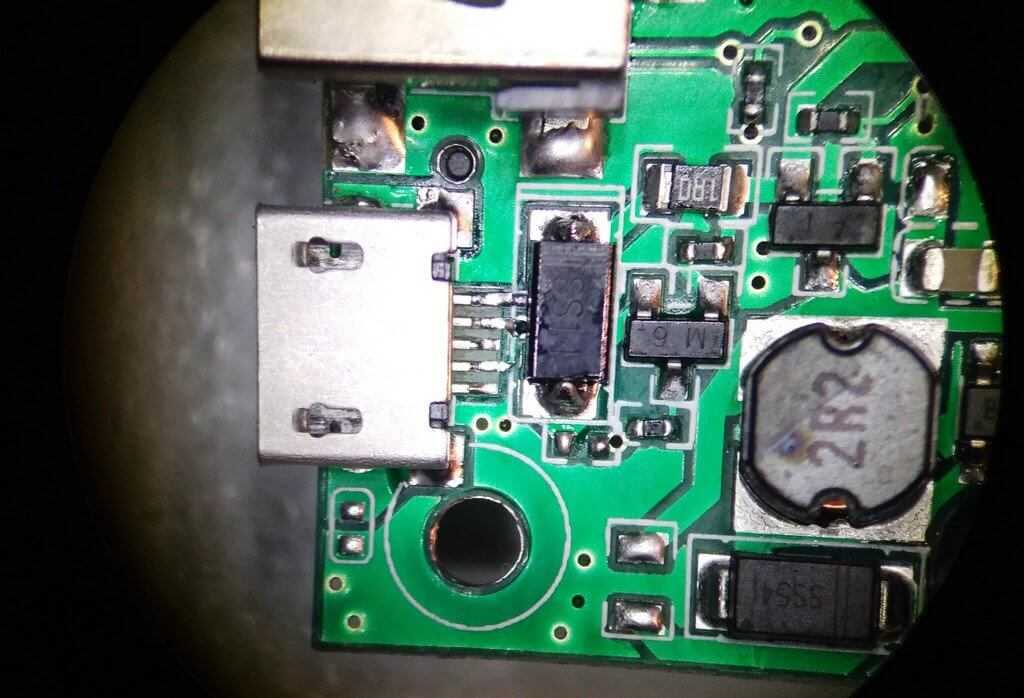

Чтобы пропаять разъем micro-USB, лучше всего снять защитный диод SS14. Он высокий и не дает нормально подлезть к контактам паяльником.

Снимать диод лучше всего двумя маленькими или . Так значительно снижается риск оторвать контактные площадки. После пропайки с контактов разъема зарядки, запаиваем диод на место и промываем все от отстаков флюса.

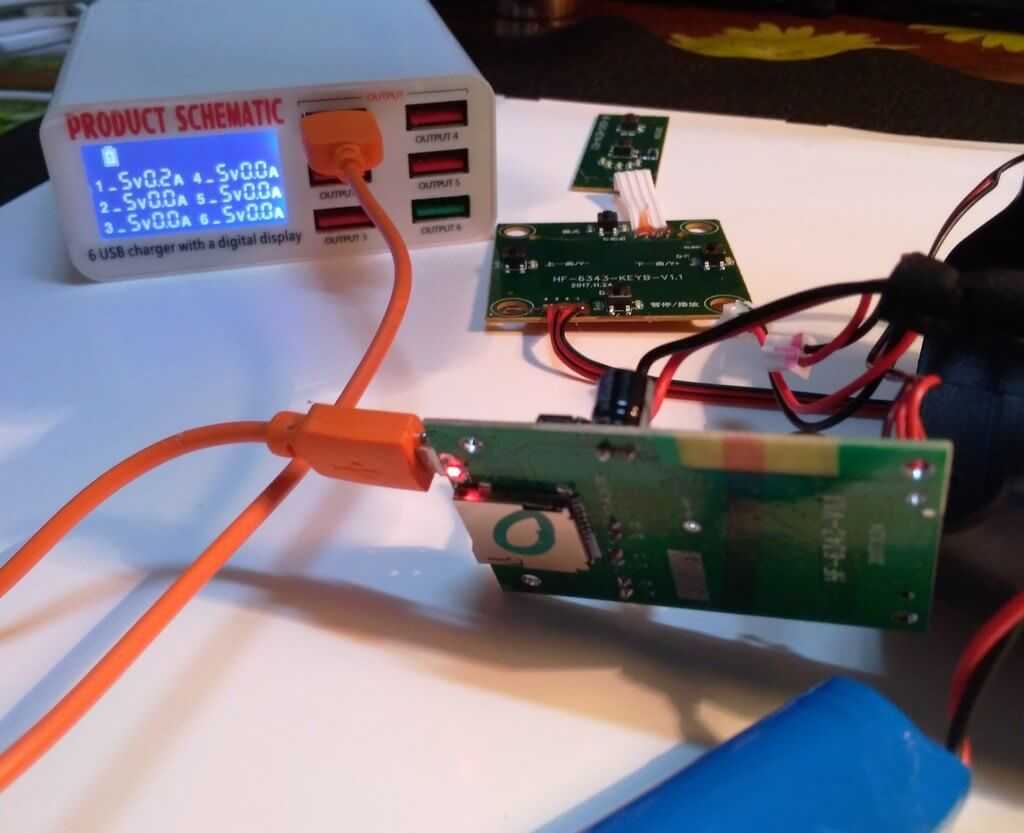

Проверка зарядного тока показала, что портативная колонка кушает около 200 мА. Это значит, что неисправность найдена и устранена.

Как играет такая китайская Charge 7, можно посмотреть на видео от Сергея.

ремонт

Почему колонка JBL не подключается к вашему устройству

Вы собрались насладиться отличным звуком и через Bluetooth подключить колонку JBL к телефону, но что-то пошло не так? Причин может быть несколько, но, если подойти к проблеме правильно, задачу можно решить.

Вот несколько самых простых причин, на которые мало обращают внимание, но из-за них процесс часто заходит в тупик:

ваш блютуз-спикер может быть не совместим с другими устройствами;
вы расположили беспроводные устройства слишком далеко друг от друга, поэтому смартфон не видит гаджет;
телефон не ищет другой гаджет, потому что в настройках не отмечен пункт с разрешением на обнаружение другими устройствами;
если Bluetooth-колонка не включена или не подключена к источнику питания, то «подружить» ее с телефоном может оказаться очень сложной задачей;
когда два устройства создают друг другу помехи, подключить должным образом динамик JBL вряд ли удастся.

Как соединить без проводов?

JBL — компания, широко известная благодаря производству беспроводных акустических систем. Ее колонками можно пользоваться вместе с телефоном, просто зарядив встроенный аккумулятор и выполнив их подключение через Bluetooth. Весь процесс занимает несколько минут и не требует больших технических познаний. Более того, при наличии в смартфоне и колонке NFC чипа соединить их можно в одно касание.

Чтобы подключиться по Bluetooth, нужно выполнить ряд действий. Для начала — зарядить смартфон и колонку, поскольку для работы беспроводной связи требуется определенный ресурс аккумулятора. Если его недостаточно, сигнал от источника просто не будет принят. Убедившись, что с батареей все в порядке, нужно произвести определенные действия.

Расположить сопрягаемые устройства рядом. Производители не рекомендуют при первом подключении превышать расстояние в 1 м. В дальнейшем диапазон приема сигнала Bluetooth увеличивается до 3-10 м, а иногда и более.
Включить колонку, дождаться сигнала на дисплее или соответствующей световой индикации. На миниатюрных версиях беспроводной акустики именно эти «маяки» служат своеобразным показателем состояния устройства.
Выполнить включение модуля беспроводной связи на колонке. Для этого в технике JBL предусмотрена кнопочная панель управления, на которой нужно зажать и удерживать нужную клавишу. Появление мигающей световой индикации говорит о том, что Bluetooth включен. Колонка доступна для распознавания другими устройствами. Стоит учесть, что временной отрезок, на протяжении которого можно выполнить подключение, составляет всего 5 минут, по истечении этого срока придется повторять все заново.
В смартфоне нужно открыть раздел настроек. В нем найти вкладку с беспроводным подключением. Активировать работу Bluetooth модуля. Если ранее он был включен в колонке, при запуске поиска новое устройство появится в списке доступных для сопряжения.
Выбрать колонку в перечне имеющихся вариантов. Активировать сопряжение и дождаться, пока оно установится. На это может уйти до 5 минут. Как только в меню телефона колонка отобразится как подключенное устройство, можно включать музыку. Звук будет идти через динамик внешнего устройства.

Отключить и полностью разорвать соединение между устройствами можно, выбрав этот пункт в подменю телефона. В настройках сопряжения достаточно удалить обнаруженное устройство. У самой колонки также можно выполнить сброс до заводских настроек, чтобы полностью удалить из памяти список ранее устанавливавшихся Bluetooth-соединений. В зависимости от модели порядок действий может меняться, но обычно достаточно на включенной беспроводной акустике JBL зажать и удерживать 2 кнопки: Bluetooth и увеличения громкости. Устройство должно выключиться, при последующем включении будет мигать синий индикатор кнопки питания.

По NFC

У ряда моделей колонок JBL есть возможности для подключения к мобильным устройствам по NFC. Для того чтобы все прошло успешно, нужно убедиться в наличии такой опции. Функцию NFC на колонке не нужно включать дополнительно, а вот на смартфоне может требоваться ее активация при помощи классического изменения позиций On/Off в соответствующем разделе. Соединение устанавливается мгновенно, за доли секунды, информация передается по каналу Bluetooth, радиус действия около 10 м. Нужно лишь коснуться смартфоном корпуса включенной колонки.

Проводной способ подключения

Чтобы подсоединить колонку JBL к телефону, можно использовать входящий в его комплектацию аудиокабель. Но этот вариант соединения требует, чтобы второй штекер совпадал по формату с разъемом устройства. Через обычные AUX-кабели с диаметром 3,5 мм можно передавать звук на колонки JBL с собственным аккумулятором или другими источниками питания.

Через jack 3,5 мм звук будет громче и стабильнее транслироваться. В целом проводное подключение выглядит привлекательно и за счет того, что экономятся ресурсы батареи. Bluetooth-сопряжение довольно интенсивно расходует ее заряд, здесь же потери будут минимальными.

К iPhone подключить колонку через AUX-вход для наушников не получится. В конструкции девайса просто нет такого разъема. Компания Apple давно уже делает ставку на беспроводной обмен данными.

Панель с элементами управления (кнопками)

На всех без исключения моделях переносной акустики «Джибиэль» управляющие элементы практически одинаковы. Это кнопки включения/выключения, рядом с ней «JBL Connect» (эти два элемента обычно расположены на одной сплошной панели из пластмассы. В активном состоянии они подсвечиваются светодиодами. Остальные кнопки – блютуз, воспроизведение/пауза, убавление и прибавление громкости – находятся на сетчатом кожухе колонки.

На некоторых аудиоколонках (Go 2) есть опция спикерфона. Когда на телефон, который сопряжен с JBL, поступает входящий звонок, можно ответить на него нажатием кнопки «воспроизведение/пауза». А, например, на Clip 2 для ответа на звонки сделали отдельную кнопку, она отмечена значком с телефонной трубкой.

На большинстве динамиков от «Джибиэль» есть кнопка «Connect». Она используется тогда, когда нужно подключить к одному телефону 2 колонки и более (режим Connect или Connect+). А на колонках последнего поколения (Pulse 4) этот режим уступил место технологии PartyBoost, которая обеспечивает гораздо лучшее качество связи между объединенными в группу спикерами.

За состоянием колонки позволяет следить система световой индикации. Подсвечиваются как сами управляющие кнопки (как на Clip 2), так и отдельно вынесенные индикаторы. Их количество на разных моделях разное. На Go 2, к примеру, только один индикатор, а на Charge 3 целых 5. Они показывают уровень заряда батареи и включение различных режимов (street mode или low frequency mode).

Как подключить к телевизору колонки: простое решение насущного вопроса

Прежде всего обратите внимание на следующий момент: сколько аудиовыходов в вашем ТВ-устройстве? Обычно такие гнезда маркируются таким обозначением: «Audio IN/OUT» или «Audio R/L». В зависимости от модификации телевизионного приемника устройство может быть снабжено SCART-разъемом, оптическим или коаксиальным выходом

Все это зависит в первую очередь от новизны вашего голубого экрана. Оптимальным вариантом можно считать обычный аналоговый звуковой выход («тюльпаны»), которым оборудованы практически все современные телевизоры. С их помощью и можно подключить колонки к телевизору. Опять же, следует понимать, что выход на динамики осуществляется посредством гнезд устройства, имеющих обозначение «Audio OUT».

Безусловно, широкого спектра звукового диапазона вам не добиться двухканального типа подключением, то есть, таким, когда используются две колонки, подсоединенные через «тюльпаны». Чтобы слышать объемное сопровождение видеоряда, необходим ресивер или многоканальный усилитель. Именно такое устройство позволяет придать моменту экранизации эффект насыщенности и реалистичности. И все благодаря разделенным звуковым каналам и громогласной работе сабвуфера. Для этого достаточно подключить колонки 51 к телевизору и правильно разместить динамики, так как именно от позиционирования звуковых устройств зависит качество восприятия.

Вариант первый: через обычный кабель RCA или SCART-шнур соединяете усилитель звука и ТВ-приемник. Следует соблюдать полярность выходов и не путать «IN» с «OUT».
Второй вариант: используется разъем «OPTICAL OUT» или «COAXIAL OUT» на телевизоре и одноименное обозначение с концовкой «IN» на ресивере домашнего кинотеатра или стереосистеме.
Третий метод позволяет подключить компьютерные колонки к телевизору. Для этого в разъем наушников, расположенный обычно на передней панели TV, подсоединяете штекер от динамиков, и можете наслаждаться стереофоническим звучанием.
Иногда вполне целесообразен четвертый вариант, особенно если учесть, что старый музыкальный центр практически не используется. Шнур miniJack-2RCA станет идеальным посредником для звуковых эффектов. Посредством разъема «AUX IN» вашего CD-DVD-комбайна соедините телевизионный «Audio OUT»-выход, причем задействовав два канала «R/L». Обычно музыкальные центры оборудованы встроенным эквалайзером, поэтому звук можно будет выводить.

Давайте сосредоточимся на варианте, когда необходимо чистое звучание нот и приятный слуху тембр речи. Только цифровой звук может быть достойным называться всеобъемлющим и всепроникающим. Итак, вопрос «как подключить к телевизору колонки» должен, прежде всего, подразумевать качественное решение. Согласитесь, гораздо комфортнее смотреть кинофильм с объемным звуковым сопровождением. Поэтому только использование современных технологий позволяет получить истинное наслаждение от восприятия нашим слуховым аппаратом всей гаммы звучания.

Осуществляя любой из принципиально отличных видов подключения, всегда следует помнить о том, что такое явление, как статистическое напряжение, может стать виновником выхода из строя вашей электроники. Дабы избежать подобных последствий, производите подсоединение только при выключенном оборудовании. Теперь вам известно, как подключить к телевизору колонки, что при этом необходимо знать. Стоит заметить, что далеко не все известные способы были рассмотрены в данной статье. Но все же основные варианты учтены, поэтому у вас не должно возникнуть затруднений с «извлечением» звука из телевизора и его передачей на другие устройства.

Как разобрать JBL Charge 3

Оригинал JBL Charge 3 разбирают в следующей последовательности:

переверните колонку сверху вниз. Используйте шпатель, чтобы открыть защелки (находятся слева и справа от прорезиненной вставки), они выглядят как стык корпуса;
выкрутите по 1 болту с каждой стороны, это позволит снять каркас колонки;
открутите прорезиненную насадку, которая обеспечивает устойчивость девайса;
открутите болты под заглушки интерфейсов;
используйте 2-й шпатель, чтобы поддеть и снять боковые излучатели;
рядом с заглушкой открутите болты крышки, под которой скрывается аккумулятор;
чтобы снять батарею, отключите ее шлейф, который крепится к плате (находится в отверстии одного из пассивных излучателей);
если вам необходимо достать плату с интерфейсом зарядки и AUX, отключите все имеющиеся шлейфы, они также находятся в отверстиях под пассивные излучатели;
теперь можете снять динамики.

Если речь о поддельной блютуз-колонке:

сперва снимите декоративный кожух;
потом уберите резиновую накладку снизу и выкрутите 4 шурупа;
затем открутите 8 шурупов, тем самым разобрав корпус на 2 половинки.

Тонкости ремонта

колонка не заряжается;
кабель нормально не подключается, не входит совсем или входит с перекосом;
разъем провалился внутрь корпуса.

Определить поломку можно по таким признакам:

значительное снижение времени автономной работы;
колонка играет несколько секунд, а затем выключается;
аккумулятор вздулся.

Важные моменты перед разборкой

Перед разборкой следует убедиться, нужна ли она. На природе может показаться, что звук стал тише и сломался один из динамиков. Увеличить заводской звук можно переключившись с низких частот на высокие. Это делается путем одновременного нажатия кнопок «-» и «Bluetooth» с удерживанием их в течение 10 секунд. По истечении этого времени звук станет громче, кнопки можно отпустить. Возврат к прежнему звучанию осуществляется таким же образом.

Особо важных подготовительных операций перед разборкой колонок не требуется. Достаточно очистить ее от пыли или влаги, если они имеются. Разборку производить рекомендуется на столе или на полу с подстеленным покрывалом, чтобы не терялись мелкие крепежные детали.

Перед началом работ следует изучить инструкцию, которая обязательно прилагается к каждой колонке, или специальную литературу. Можно посмотреть подробные видео-уроки по разборке разных моделей колонок jbl в интернете. Существуют разновидности устройств, например, джибиэль чардж, flip. Также есть китайские варианты таких колонок.

Как разобрать JBL Xtreme

Разбирают JBL Xtreme похожим на Charge 3 образом:

снизу подденьте две защелки, под которыми открутите два болта, удерживающие декоративную защиту;
сняв кожух, открутите нижнюю часть. Она закреплена на 3 болта, скрытых под молнией. После их удаления подденьте ее с помощью шпателя;
далее откроется доступ к подставке, прикрученной на 8 болтов

Открутите их и осторожно поднимите защиту, поскольку она держится на рычаге, к которому закреплен шлейф индикации заряда. Раскрутите оставшиеся 2 винта и снимите подставку;
чтобы обесточить батарею, открутите правый динамик и отключите от него клеммы

Под ним будет находиться шлейф аккумулятора. Отсоедините его и выньте АКБ.

Китайский аналог повторяет структуру как у Charge 3 и 4.

Как разбирать колоноки JBL charge 3

Алгоритм разбора колонки JBL charge 3 состоит в следующем

Шпателем поддеваем центральные защёлки и отделяем декоративную защиту от основания;Отделите декоративную защиту
Откручиваем два шурупа от корпуса;Открутите два шурупа от корпуса
Снимаем защиту с корпуса;
Откручиваем два шурупа, держащих крышечку в центре;Открутите два шурупа
Снимаем насадку;
Откручиваем 4 шурупа, держащих другую крышечку;Отвинтите четыре шурупа
Снимаем боковые элементы, поддев соответствующие защёлки;Снимите боковые элементы
Снимаем 8 шурупов в центре, держащих крышечку, под которой скрывается аккумулятор;
Снимаем аккумулятор.

Разборка колонки jbl: пошаговая инструкция

Пошаговая инструкция разборки беспроводной колонки jbl Extreme цилиндрической формы позволяет использовать ее применительно к любой модели колонок этого бренда. jbl Extreme имеют влагозащитный корпус, возможность подключения к гаджетам Apple или Android. Разборка производится в несколько шагов:

Шпателем поддеть защелки и отделить декоративную защиту от основания;
Отверткой с крестовидной насадкой открутить 2 шурупа от корпуса;
Снять защиту с корпуса;
Открутить 3 шурупа под молнией в нижней части;
Поддеть шпателем и отщелкнуть от основания нижнюю крышку;
Открутить 8 шурупов, удерживающих подставку;
Снять аккуратно подставку, не задев систему индикации заряда, которая соединена с ней через шлейф;
Открутить 2 винта и снять систему индикации;
Открутить 4 шурупа с правой стороны, снять правый динамик;
Открутить 4 шурупа с левой стороны, снять левый динамик;
Отсоединить клеммы от динамиков;
Снять боковые пассивные диффузоры с помощью шпателя;
Отключить клемму аккумулятора, выполненную в виде прищепки;
Вынуть аккумулятор;
Отсоединить от аккумулятора находящуюся под ним плату усилителя.

Популярная колонка jbl Charge, имеющая более простую конструкцию, разбирается иначе:

Аккуратно отклеить обе резиновые накладки сверху и снизу;
Поддеть шпателем декоративную решетку по всему периметру и снять ее;
Открутить 6 винтов;
Поддев шпателем открыть пластиковый корпус;
Отсоединить клеммы и вынуть оба динамика;
Отсоединить плату от аккумуляторной батареи;
Открутить 3 винта, вынуть батарею.

Сборка колонок производится в обратном порядке. Разборка jbl с блютуз помогает определить оригинальную версию от подделки. Они отличаются качеством комплектующих элементов колонки, начиная от материала наружного чехла и логотипа, заканчивая заявленной и фактической мощностью динамиков и качеством сборки.

Сопряжение с телефоном блютуз-спикеров одного бренда

Существует два способа для выполнения этой задачи – ручной и через приложение. Инструкция к ручному подключению будет следующей:

включите на телефоне опцию Bluetooth;
включите обе колонки;
на корпусах колонок найдите кнопки сопряжения (для «Джибиэль» это кнопка блютуз). Нажмите кнопки и подождите, пока обе колонки не подключатся одновременно к вашему смартфону.

Этот метод проверен и отлично работает на колонках JBL «Флип» или «Экстрим».

С телефона можно подключить одновременно не две, а сразу несколько портативных колонок. Как заявляет производитель, для Flip это число может быть более 100. Но для этого нужно установить фирменное приложение.

Еще полезная статья про подключение колонки jbl к компьютеру.

Watch this video on YouTube

Как разобрать JBL Charge 3

Оригинал JBL Charge 3 разбирают в следующей последовательности:

переверните колонку сверху вниз. Используйте шпатель, чтобы открыть защелки (находятся слева и справа от прорезиненной вставки), они выглядят как стык корпуса;
выкрутите по 1 болту с каждой стороны, это позволит снять каркас колонки;
открутите прорезиненную насадку, которая обеспечивает устойчивость девайса;
открутите болты под заглушки интерфейсов;
используйте 2-й шпатель, чтобы поддеть и снять боковые излучатели;
рядом с заглушкой открутите болты крышки, под которой скрывается аккумулятор;
чтобы снять батарею, отключите ее шлейф, который крепится к плате (находится в отверстии одного из пассивных излучателей);
если вам необходимо достать плату с интерфейсом зарядки и AUX, отключите все имеющиеся шлейфы, они также находятся в отверстиях под пассивные излучатели;
теперь можете снять динамики.

Если речь о поддельной блютуз-колонке:

сперва снимите декоративный кожух;
потом уберите резиновую накладку снизу и выкрутите 4 шурупа;
затем открутите 8 шурупов, тем самым разобрав корпус на 2 половинки.

Как разобрать JBL Charge 2+

Разбирается «Джибиэль Charge 2 Plus» следующим образом:

используйте шпатель или медиатор, чтобы поддеть и снять решетки на фронтальной и задней панели;
выкрутите по 4 болта, которые фиксируют крепления пассивных излучателей слева и справа (2 находятся под задней и 2 под передней сеткой);
открутите пассивные диафрагмы

Они не крепятся к плате, но снимать их следует осторожно;
поочередно открутите крепление основных динамиков. Не стоит быстро вынимать излучатели, поскольку к ним крепятся по 2 клеммы, которые необходимо отключить

Чтобы избежать короткого замыкания, следует заклеить их изолентой или сперва выполнить следующий пункт;
открутите пластину на обратной стороне, где находится аккумулятор. Снимите с батареи клемму, чтобы обесточить плату;
выньте АКБ.

Если у вас китайская копия:

снимите резиновую накладку снизу и сверху музыкальной колонки;
подденьте решетку с задней стороны девайса;
используйте отвертку, чтобы открутить 6 болтов, скрепляющих корпус;
теперь разберите девайс пополам, чтобы получить доступ ко внутренней составляющей.
