Как удлинить антенный кабель для телевизора: что необходимо для удлинения антенного кабеля, удлинение скруткой, через сплиттер, с использованием переходника

Как подключить несколько телевизоров к кабельной сети или антенне

Подключить несколько телевизоров к кабельной сети или антенне, передающей аналоговый или цифровой телевизионный сигнал не сложней, чем один, разве что придется надеть на кабель не один F-штекер, а несколько. Для этого существуют разветвители телевизионного сигнала, именуемые в народе «краб», еще их называют «сплиттер», «разветвитель» или «делитель».

В крабе имеется один разъем для подключения сигнала от антенны или разветвителя в подъезде, маркируется IN (вход), и несколько разъемов для подключения телевизоров, маркируются OUT (выход). Если маркировки нет, то обычно вход находится у краба с одной стороны корпуса, а выходы в ряд на противоположной. Все выходы для правильной работы краба должны быть подключены к телевизорам.

Если выхода два, – то к двум телевизорам, если выхода три, – то к трем, и так далее. Свободных разъемов на крабе оставаться не должно. Если остается не подключенный выход, то его надо нагрузить на резистор сопротивлением 75 Ом. Или как говорят, поставить заглушку. Но при этом будет теряться часть полезного сигнала, лучше применять краб, у которого количество отводов равно количеству подключенных телевизоров.

Конструкция разветвителя представляет собой тонкостенный корпус из силумина или латуни, в котором заодно выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная, по одному витку эмалированного провода диаметром 0,2–0,4 мм, продетых через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом. Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем.

Для крепления краба на стене предусмотрены проушины. В корпусе имеется также резьба с винтом для заземления, хотя где взять земляной провод в подавляющем числе квартир, не понятно. Обычно не заземляют, поэтому возможны на некоторых каналах наводки от проводов электрической проводки, Интернета, телефона, проходящих рядом с телевизионным кабелем. По возможности при прокладке кабеля следует избегать такого соседства. Для более детального ознакомления с конструкцией и электрической схемой краба можете посетить страницу «Как антенный телевизионный усилитель подключить к блоку питания».

Если есть желание, то краб, не уступающий по техническим параметрам дорогим образцам известных фирм, можно сделать своими руками.

При подключении телевизоров через краба уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля уменьшится. При подключении двух телевизоров – на 30%, трех – на 60%, четырех – на 90%, и если приходящий к крабу аналоговый или цифровой телевизионный сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома

Обычно телевизионный кабель прокладывается по крыше дома и далее, после усиления магистральным усилителем, разветвляется по подъездам дома. Так как есть разные пакеты телевизионных программ, то на входе в подъезд кабель разветвляют с помощью краба фильтра, представляющего собой краб с двумя выходами. С одного выхода сигнал выходит без изменений, а со второго выхода – обрезанный фильтром по высокой частоте. Таким образом, ограничивается возможность смотреть все телевизионные каналы для тех, кто покупает более дешевые социальные пакеты. Поэтому по подъездам вниз проходят два кабеля.

Если Вы осмотрите стены в своем подъезде, то обязательно найдете на каждом этаже металлическую коробку, из которой к квартирам идут телевизионные антенные кабели. В современных домах коробки уже не устанавливают, а все размещают в стенных шкафчиках, в таком случае Вы увидите металлическую дверку с замком. В этих коробках размещаются абонентские ответвители телевизионного сигнала. Если снять с коробки крышку или открыть дверку шкафчика, то вы увидите приблизительно такую картину. На фото слева ответвитель для абонентов полного пакета телевизионных программ, а справа для абонентов социального пакета.

По правилам ответвители должны быть закреплены и заземлены, но кабельщики для упрощения работы этого не делают. Возможно, это и лучше, так как если заземление будет некачественным, то такое заземление может создать помехи.

Ответвители, установленные в коммутационных коробках, принципиально не отличаются от крабов для подключения нескольких телевизоров, но работают несколько по-другому. Один F разъем служит для подключения кабеля, идущего от магистрали IN (Вход). Второй OUT (Выход) предназначен для передачи сигнала к следующему ответвителю, установленному этажом ниже. Остальные F разъемы TAP (ОТВОД), их может быть от одного до пяти, предназначены для подключения абонентов, то есть для подключения телевизионных кабелей, идущих в квартиры.

Не подключенных абонентских разъемов не должно быть. В случае отключения одного абонента, допустим за неуплату, допускается вместо кабеля установить F-разъем с нагрузочным сопротивлением 75 Ом. Если требуется подключить нового абонента к кабельной телевизионной сети, то разветвитель на два абонента, как в данном примере, заменяется трехразъемным.

Таким образом, для подключения телевизора к кабельной сети достаточно отрезка телевизионного кабеля необходимой длины с установленными на концах антенными F-разъемами. Один F-разъем антенного кабеля подключается к абонентскому ответвителю в подъезде, а второй – к телевизору.

Знакомство с изделием

Антенный кабель представлен многослойным проводом, которому присущи экранирующие свойства, благодаря которым и осуществляется стабильная передача сигнала. Таким образом телевизор будет показывать только с подсоединенной антенной. Специально для этой цели его оснастили специальным разъемом для подключения, который преимущественно называют антенным гнездом. В другой части соединения отведено место для штекера. Последний домашнему умельцу придется монтировать на кабель, который может быть подсоединенным к антенне, спутниковой тарелке или распределительной телевизионной коробке.

Наращивание TV кабеля при помощи F-разъемов

Этот вариант соединения провода предполагает посещение магазина, где нужно приобрести два F-штекера (на каждый из 2-х концов кабеля) и один переходник – F-гнездо. С собой рекомендуется взять кусочек TV-кабеля, поскольку комплектующие продаются под разные диаметры. Из инструментов понадобится обычный или строительный (сегментный) нож, кусачки.

Наращивание антенного кабеля начинается с подготовки его отрезков:

Выполните аккуратный надрез внешней оболочки. Для удобства работы длина надреза должна быть больше длины корпуса F-штекера. В будущем ее можно скорректировать, удалив лишнюю часть центральной жилы.
Заверните оболочку в противоположном направлении и полностью удалите ее.
Выверните медный экран и фольгу под ним в сторону оставшейся внешней оболочки. Для выполнения процедуры, их допускается слегка надрезать

На данном этапе обратите внимание на возможное наличие покрытия из тонкого слоя полиэтилена или лавсана на внутренней стороне фольги. Эти материалы сильно ухудшают передачу контакта на корпус F-штекера

Чтобы справиться с проблемой, вверните обратно половину завернутой фольги. Так сторона с плохой передачей тока окажется внутри.
Острым ножом надрежьте изоляцию центральной жилы. Постарайтесь не оставить на ней надсечек, поскольку они снижают прочность и могут привести к надлому.
Возьмите F-штекер и накрутите на кабель. Он должен плотно сидеть, поскольку фиксация выполняется только за счет прижимной силы.
Обрежьте лишнюю часть центральной жилы. Ее край должен выступать за корпус F-штекера на 3-5 мм.

Если диаметр кабеля меньше, внутреннего диаметра F-штекера, то перед отворотом экрана с фольгой, на внешнюю оболочку намотайте изоленту.

На этом подготовка двух концов кабеля завершена. Теперь возьмите F-гнездо и подключите к нему один и второй штекер. Фиксация обеспечивается накруткой подвижной головки F-разъема на резьбу переходника. В результате будет получено аккуратное и надежное соединение. На его месте также можно установить разветвитель, речь о котором пойдет далее.

Проверка правильности соединения

Проверить, правильно ли сделано подключение, можно после вставки штекера в гнездо для антенны на телевизоре. На старых ТВ сзади корпуса есть только разъем для вставки переходника от обычной эфирной антенны. В новых телеприемниках всегда присутствует также вход для подсоединения провода от спутниковой антенны.

Нам нужен вход для обыкновенной антенны. Он может подписываться разными наименованиями, например:

«ANT IN»;
«ANT»;
«RF IN»;
«ANTENNA».

Внешне выглядит как обычная металлическая окантовка, с расположенным внутри пазом.

Выполните подключение смонтированного ранее на проводе штекера с «ANT IN» гнездом.

Включите телевизионное устройство и начните просмотр любого канала.

Дополнительно проверить соединение на прочность можно, если попытаться немного пошевелить штекер во время показа каналов. Любые действия, кроме полного вытаскивания штекера, не должны влиять на качество просмотра.

Если ранее телевидение не настраивалось, то выполните автоматический поиск каналов на телевизоре. Предварительно зайдите в режим ручного поиска (как – читайте по предыдущей ссылке) и посмотрите на шкалу уровня сигнала. Даже небольшой уровень уже означает, что контакт в штекере присутствует. Значит, разъем был смонтирован корректно.

Если наблюдаются периодические дефекты картинки, или сигнала нет вообще, причины бывают следующие:

Слабый уровень сигнала может говорить о малой мощности антенны, неправильном расположении приемника относительно ретранслятора цифрового сигнала, слишком большой длине кабеля. В последнем случае необходимо задуматься о другом варианте прокладки провода. Необходимо попытаться сократить длину как можно больше. Чем длиннее трасса, тем выше потери. Они увеличиваются с каждым метром. Также сигнал теряется в местах некачественных соединений. Если проблема в общем приеме сигнала, то потребуется перенастройка антенны на более близкий ретранслятор. Необходимо не только точно направиться на телевышку, но и постараться избежать преград на пути следования сигнала к антенне.
Полное отсутствие сигнала говорит о проблемах на стороне антенны или выполненных соединениях. Также причиной становится неправильная установка ант. штекера. В последнем случае возможно отсутствие контакта между экраном и корпусом разъема. Обязательно осмотрите внутренность разъема на предмет замыкания сердечника с экраном. Можете выполнить разделку провода повторно и приделать штекер заново.

Подключение антенны к телевизору

Чтобы правильно подключить антенну к телевизору лучше использовать специальные штекера. В настоящее время большое распространение получили так называемые F-разъемы (или F-коннекторы). Они устанавливаются непосредственно на коаксиальный кабель диаметром 6,8 мм с волновым сопротивлением 75 Ом предназначенных для телевизионной аппаратуры .

С данным видом разъема могут применятся дополнительные насадки: штекера — «папа», «мама», угловые штекера, соединители кабеля. Разновидность таких антенных переходников для телевизора очень велика. Преимущество данного соединения очевидна, оно дает возможность подключить кабель без пайки при помощи одного ножа за несколько минут в любом месте. При этом обеспечивается надежность соединения к механическим воздействиям.

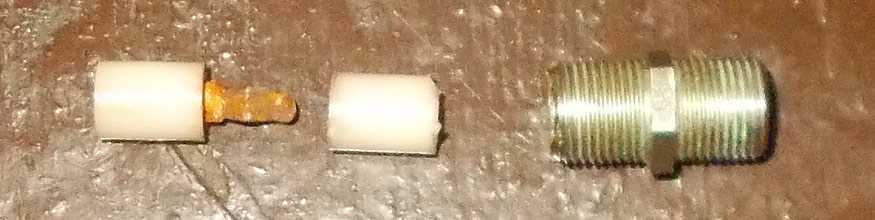

Ржавые контакты соединения кабелей

К сожалению на рынке достаточно контрафакта и можно приобрести вот такие экземпляры. Это значит, что соединитель попал во влажную среду и просто заржавел. Скорее всего внутренности такого соединителя сделаны из железа, а не из бронзы или латуни. В этом случае будут наблюдаться скачки сигнала, его недостаточный уровень или вовсе его потеря.

Подключить антенну к телевизору без штекера конечно можно, достаточно наладить контакт RF разъема телевизора и кобеля. Оплетка подключается к корпусу разъема а центральная жила должна входить в центральную часть. Конечно такое соединение не надежно и лучше его пропаять, но есть вероятность испортить RF контакт ТВ.

Скрутка

Простота этого, устаревшего на сегодня, способа соединять концы кабеля не компенсирует тех потерь сигнала, которые неизбежно возникнут при любой деформации стыка. К тому же, самой по себе скрутки будет недостаточно. Если уж вы решились на такой вид сращения коаксиалов, то запаситесь хотя бы паяльником и изолентой. Подпаяйте соединение центральных жил между собой и, отдельно, спаяйте оплётки. Затем тщательно все заизолируйте.

Хотя это касается общих правил обращения с кабелями, для стыков, выполненных с помощью скручивания и пайки, особо актуально:

не роняйте предметы на телевизионный провод и защитите его от ударов;
не сгибайте место соединения – оно хрупкое;
не допускайте, чтобы сращённый провод «болтался» на ветру.

Другие способы удлинения кабеля

Правильно соединить телевизионный кабель – дело, вроде, нехитрое. Здесь главное – соединить по отдельности центральные жилы и оплётки, после чего электрический контакт будет обеспечен. Но любое соединение без разъёмов и сплиттеров – вмешательство в целостность оплётки. Даже небольшой зазор будет являться брешью для прохождения помех извне и потерь (переизлучения) сигнала с центрального проводника.

По законам физики и в силу способности электрического сигнала с частотой выше 148 кГц отражаться обратно в окружающее пространство без усиления и повторной передачи, кабели ВЧ должны быть надёжно экранированы. Дело в том, что коаксиальный кабель – своеобразный волновод: полное отражение от оплётки обратно на центральный проводник не даёт ему существенно теряться. Единственным ограничивающим фактором здесь выступает волновое сопротивление, обеспечивающее затухание сигнала при значительной длине кабельной линии.

Необходимо зачистить кабель, как и в случае соединения через F-разъёмы. Скрутив центральные проводники, изолируют их с помощью изоленты от оплётки. Затем соединяют сами оплётки в сращиваемом месте, также защитив их затем слоем изоленты.

Паяный кабель – гораздо более действенный способ. Сделайте следующее:

Зачистите кабель по вышеприведённой инструкции.
Покройте центральную жилу и оплётку тонким слоем припоя. Для медного проводника в качестве улучшителя лужения достаточно канифоли. Омеднённый алюминий, обычная сталь и нержавейка требуют паяльного флюса, в котором содержится хлорид цинка.
Спаяйте центральную жилу и изолируйте соединение скотчем или изолентой от других проводников. Одним из лучших является тканевая (негорючая) изолента – она не плавится от перегрева и не поддерживает горение.
Оберните место спайки оплёток (поверх изоленты) алюминиевой или медной фольгой. Можно также навить поверх изолирующего слоя зачищенный от изоляции и заранее лужёный эмальпровод. Место обёртывания не должно содержать брешей.
Соедините оплётки и спаяйте их. Лучший результат даст припаивание их к искусственно воссозданному защитному слою. Действуйте быстро – не перегрейте место соединения, так как пластиковая изоляция может оплавиться, а центральный проводник обнажиться. В результате кабельная линия может стать короткозамкнутой, что потребует переделки соединения с самого начала. Быстрая пайка (менее секунды) достигается при помощи паяльного флюса: припой моментально обволакивает соединяемые поверхности, чего не скажешь о канифоли.

Убедитесь, что замыкания нет – «прозвоните» кабельную линию на «обрыв» при помощи мультиметра (тестера, включённого в режим измерения сопротивления). Сопротивление должно быть условно бесконечным. Если это так, значит, кабель восстановлен, линия готова к работе.

Можно удлинить телевизионный провод посредством использования разъёмных и обычных штекеров – один при этом входит в другой. Сделайте следующее:

зачистите концы нужного отрезка кабеля;
припаяйте к одному концу обычный штекер, к другому – разъёмный.

Эти коннекторы являются усовершенствованным вариантом соединений кабелей, пришедших из советских времён. Вместо «лепестков» в разъёме используется сплошное соединительное кольцо-экран, что не создаёт помехи при подключении штекера к разъёму.

Правильно определив длину кабеля и просчитав возможные потери сигнала при вынужденном сращивании, можно восстановить работу кабельной линии. Для подключения радиоретрансляторов повреждённый либо восстановленный кабель не используют. Но для теле- и радиоприёма он вполне сойдёт.

Наглядный обзор соедиения телевизионного кабеля между собой представлен в следующем видео.

Применение пассивной антенны

Самодельный удлинитель антенны можно использовать в комплексе с ноутбуком, точкой доступа или модемом Wi-Fi

Важно понимать, что после подобных манипуляций результат может быть не всегда положительным, а в случае поломки починить оборудование по гарантии будет невозможно

Если вы приняли решение подсоединить антенну к модему, то требуется изучить особенности процесса . Дело в том, что внутри модема расположена небольшая антенна, к которой и прикрепляют самодельную. Чтобы выполнить сей процесс, придётся разобрать модем-флешку. Снять крышку можно при помощи скальпеля, отвёртки или канцелярского ножа (тяните в сторону вершины от USB разъёма, сильно нажимать нельзя, иначе корпус поломается).

Вскрыв модем, вы увидите два укрытых бумагой разъёма. Выполните следующие инструкции:

снимите защитный слой с элементов модема;
подключите к левому разъёму собранную своими силами антенну (нужное вам отверстие будет находиться с левой стороны, если само устройство расположить USB разъёмом к себе);
используйте не слишком длинный коаксиальный кабель, в противном случае результат мало чем будет отличаться от применения модема без удлинителя.

Особенности проведения кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.

Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.

По квартире кабель следует тянуть цельным куском, избегая каких-либо соединений и скруток, влияющих на качество картинки. Скрещение кабеля с электросетями не рекомендуется, если же избежать этого невозможно, то пересечение следует устраивать строго под углом 90°.

Что нужно для подключения

Чтобы подключить одну антенну на два телевизора, потребуется наличие нескольких деталей:

Специальный сплиттер или разветвитель на несколько выходов. Используя это устройство, получится разделить сигнал таким образом, чтобы получилось несколько стабильных потоков. В магазинах есть несколько разновидностей устройства, и выбирать следует в зависимости от параметров принимаемого сигнала. Оборудование оснащено несколькими входами. Один предназначен для соединения с антенной, два других – с ТВ.
5 разъемов, которые будут присоединяться к сплиттеру. Они должны быть совместимы с разветвителем.
Несколько переходников-штекеров.
Антенный кабель.

Придя в магазин за покупкой оборудования, чтобы соединить два телевизора, нельзя путать количество выходов на сплиттере. В продаже можно найти трехполосный агрегат, который применяют для соединения больше двух ТВ приемников.

Он не подходит для связи пары ТВ. В том случае, если придётся использовать тройной сплиттер, то в свободное отверстие нужно подсоединить балластный резистор, с сопротивлением в 75 Ом.

Выбор тюнера

Если пользователь хочет просматривать цифровое ТВ, ему необходимо подключиться к одному тюнеру, который принимает видеосигнал. В современных телевизорах оборудование установлено производителями заранее и цифровая приставка не понадобится.

В магазинах можно найти разнообразные модели.

Среди них следует выбрать подходящий вариант в зависимости от конкретных условий:

Спутниковый тюнер подключают напрямую к «тарелке».
Кабельный ресивер принимает сигнал по телевизионному проводу.
Тюнер для эфирного телевизора получает сигнал от близкорасположенных телецентров через компактные аппаратуры.
Wi-Fi ресивер предназначен для подключения по беспроводной сети к интерактивному цифровому телевидению посредством интернета.

При покупке тюнера, следует обращать внимание на:

Применяемый вид вещания в зависимости от месторасположения дома.
Стандарт телевизионного сигнала.
Количество телевизоров, которые может поддерживать ресивер.
Дополнительные возможности оборудования.
Наличие ПДУ.
Органы управления на корпусе. Они пригодятся, если пульт дистанционного управления выйдет из строя.
Наличие интуитивного меню для простого управления устройством.
Необходимые разъёмы для подключения, в том числе HDMI.

Кстати, присмотритесь к Билайн ТВ (не реклама). Я пользуюсь и всем доволен. При покупке всегда нужно спрашивать у продавца наличие гарантии и обслуживания, а также сведения о компании изготовителе. Так можно рассчитывать на качество продукции, через которое получится соединить с антенной два телевизора.

Выбор сплиттера

Сплиттер необходим, если возникло желание к одной антенне подключить два телевизора. Устройство состоит из металлического корпуса с несколькими разъемами. Внутри установлена микросхема.

Чтобы подобрать подходящую модель, необходимо:

Подобрать канал с наибольшей частотой и выбрать такой разделитель, чтобы верхняя граница частотного диапазона у него была больше полученного показателя.
Определить, сколько телевизоров нужно подключить к одной антенне.
Выяснить величину затухания сигнала телевизора. Чем меньше будет показатель, тем стабильнее пользователь получит качество передачи изображения.

Как соединить телевизионный кабель

Прежде чем браться за соединения телевизионного кабеля, убедитесь, чтобы оба его отрезка были отключены от любых устройств, к которым он был присоединён. Стыковка кабеля, когда он подключён, может представлять ряд опасностей для безопасности, главная среди них – поражение электрическим током. В работе с кабелями безопасность всегда остаётся главным приоритетом, поэтому, переходите к следующему шагу после принятия необходимых мер безопасности.

Теперь вам нужно подготовить место соединения (концы коаксиала). От того, насколько тщательно вы это проделаете, во многом будет зависеть, не превысят ли потери сигнала тех допустимых значений, которые приняты для участков сращения телевизионного кабеля.

Порядок действий при зачистке концов коаксиального шнура:

сделайте надрез внешней оболочки телевизионного провода на расстоянии около 1 см от конца, вращая его свободной рукой;
снимите отрезанную часть изоляции;
уложите оплётку вдоль провода подобно отвороту рукава;
на 2-3 мм ближе к концу кабеля прорежьте слой диэлектрика, чтобы удалить этот защитный слой с центрального контакта.

Этот процесс следует повторить и для второго конца кабеля.

Как соединить антенный F-штекер и кабель

Стоит сказать, что, так как существует три размера F-штекера, перед покупкой соединительного элемента необходимо убедиться в совместимости штекера и антенного кабеля. Несмотря на различие размеров, каждый F-штекер поддерживает аналоговые, цифровые и спутниковые сигналы.
Надеть F-штекер на телевизионный кабель можно двумя способами: первый подразумевает заворот экранирующей оплётки, а второй — срезание оболочки в месте контакта периферии.

Первый вариант является более надёжным, но требует от пользователя гораздо больше усилий и аккуратности.

Если завернуть оплётку по тем или иным причинам не удаётся, необходимо следовать представленной ниже инструкции:

Разрезать часть телевизионного кабеля. Пользователю потребуется прорезать несколько сантиметров внешней оболочки кабеля таким образом, чтобы не испортить экран-оплетку. Для проведения данной операции рекомендуется использовать острый канцелярский нож и не прикладывать большое количество физической силы.
Отогнуть защитную оболочку. Когда провод «оголится», придётся удалить лишнюю часть защитной оболочки.
Снятие дополнительного слоя защиты провода. В зависимости от типа кабеля, на данном этапе пользователю потребуется удалить медную оплётку или алюминиевую фольгу. Стоит заметить, что некоторые провода защищены одновременно и медным, и алюминиевым слоем.
Вернуть на место половину ранее загнутого слоя фольги. Интересно, что при производстве для усиления конструкции провода на алюминиевую фольгу наносится слой полиэтилена, зачистить который практически невозможно. После соединения кабеля со штекером пластик может создавать помехи и препятствовать передачи телевизионного сигнала — чтобы избежать вероятной потери качества изображения, пользователю необходимо разместить токопроводящую часть провода снаружи.
Уравнять диаметры соединяемых антенного кабеля и F-штекера. Иногда отверстие внутренней резьбы F-штекера имеет больший в сравнении с «голым» концом кабеля диаметр — для устранения разницы диаметров на провод потребуется намотать 2-3 слоя изоляционной ленты

Важно заметить, что после проведения данной операции будет необходимо удалить часть самодельной изоляции с центрального проводника кабеля.
Накрутить металлическую часть F-штекера на антенный провод. Чтобы не сорвать резьбу соединяемых элементов, накручивание стоит выполнять руками, а не с помощью инструментов.
«Откусить» центральную жилу провода. Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
Накрутить «голову» F-штекера на собранную конструкцию

Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.

Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
Накрутить «голову» F-штекера на собранную конструкцию. Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.. Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой

Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник

Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой. Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник.

Заключение

Теперь владелец TB-аппарата знает, как правильно подключить антенный F-штекер к кабельной сети. Процесс починки старого провода не представляет собой чего-либо сложного — с восстановлением телевизионной системы справится даже далекий от ремонта электрооборудования пользователь.

Часто задаваемые вопросы

Вопрос №1. Подходит ли F-штекер для цифровых для передачи цифрового телевизионного сигнала, или только для аналогового?

Несмотря на то, что такой тип штекера используется уже достаточно давно, и разъем его, и характеристики позволяют в полной мере насладиться не только аналоговым (к слову, в ближайшем будущем навсегда прекращающим вещание) телевидением, но и цифровым, и спутниковым телесигналом.

Вопрос №2. Как поступить и что сделать, если диаметр кабеля оказался несколько меньше диаметра внутренней резьбы штекера? Ведь в таком случае надежного обжатия не получится.

В этом случае рекомендуется накрутить на кабель требуемое количество слоев изоленты чтобы подогнать диаметр кабеля вплотную к внутреннему диаметру штекера.

Вопрос №3. При установке штекера в соответствующее гнездо телевизор невозможно поставить вплотную к стене. Какой есть выход из такой ситуации?

В таком случае следует воспользоваться угловым штекером, который можно купить практически в любом магазине, торгующем электрическими бытовыми приборами.

Вопрос №4. В старых телевизорах еще советского производства кабель присоединялся к штекеру пайкой. Как подключить к нему современный тип кабеля?

В случае ухудшения качества сигнала или необходимости замены кабеля по причине плохого контакта, штекер и кабель можно соединить, как и прежде, методом спайки.

Вопрос №5. Каким образом можно подключить к антенне либо сети кабельного телевидения сразу несколько телевизоров?

Для подключения нескольких телевизионных приемников можно воспользоваться специальным прибором — сплиттером, так же именующемся «делителем» или «разветвителем».

Применение разветвителей для подключения нескольких телевизоров к одному ТВ кабелю

Необходимые инструменты и материалы для удлинения антенного кабеля

При необходимости перенести телевизор в другое помещение, либо в угол комнаты возникает нехватка длины провода и встает вопрос о покупке дополнительного отрезка. Перед тем как пойти в магазин обязательно осмотрите имеющийся, оцените толщину центральной жилы, перепишите маркировку, а лучше всего отрезать небольшой кусок для наглядного примера, при покупке.

На мой взгляд, существует только два оптимальных способа удлинить телевизионный кабель. Первый с применением «F» разъемов, а второй используя «сплиттер» для возможной дальнейшей разводки на несколько устройств.

соединители коаксиального кабеля

” data-medium-file=”https://i0.wp.com/pomkomp.ru/wp-content/uploads/2016/07/soediniteli-koaksialnogo-kabelya.png?fit=300%2C157&ssl=1″ data-large-file=”https://i0.wp.com/pomkomp.ru/wp-content/uploads/2016/07/soediniteli-koaksialnogo-kabelya.png?fit=600%2C313&ssl=1″ itemprop=”image” />

Итак, давайте по порядку рассмотрим оба варианта

Как правильно выбрать кабель

Даже самый современный телеприемник и кабельные штекеры не в силах выдать приемлемое изображение при недостаточно качественном кабеле. Высокочастотные токи телесигнала протекают несколько иначе, чем токи домашней электросети. Чем больше частота тока, тем ближе к краям главного провода он течет, потому в использующихся в военной или космической промышленности кабели, во избежание критического снижения качества телесигнала обрабатывают серебряным или золотым составом.

Выбор кабеля для подключения

При подборе материала необходимо придерживаться следующих рекомендаций:

В последнем случае производители часто грешат стремлением максимально удешевить продукцию, изготавливая центральную жилу из стали и просто покрывая ее медным напылением, выполняя оплетку из сплавов меди, а экранирование — из фольги.

Подключение к антенне 2 телевизоров

Нередко в квартире устанавливают несколько телеприемников, по одному в каждой комнате. Чтобы разделить сигнал на несколько устройств, применяют специальный разветвитель – сплиттер.

Схема подключения сплиттера к антенне и телевизорам. Штекер F стандарта подключают с одной стороны к коаксиальному кабелю, с другой – к входному разъему разветвителя

Выбор сплиттера зависит от количества приемников: сколько телевизоров, столько и выходов на устройстве. Но нужно не забывать, что сигнал, поступающий на антенну, будет делиться на столько частей, сколько подключено транслирующих приемников.

И если качество сигнала не самое хорошее, то при подключении даже второго телевизора изображение или звук могут сильно пострадать. Исправить проблему реально с помощью усилителя, установленного около антенны (если она пассивная).

О принципе работы усилителя мы рассказали в следующей нашей статье.
