Телевизионный усилитель, как выбрать и зачем он нужен

Особенности установки антенны цифрового телевидения

Что принципиально при монтаже антенны? Прежде всего, надежно ее закрепить и выбрать правильное направление. Тут стоит придерживаться нескольких важных рекомендаций:

Чем выше — тем лучше. Вы можете расположить антенну на крыше или фронтоне своего дома — для этого понадобится специальный крепеж. Другой вариант — специальная мачта на тот случай, если на участке нет высоких строений.

Фиксируйте надежно. Антенна не должна болтаться даже под сильными порывами ветра. Учитывайте, что обычно она имеет консольное крепление, поэтому затягивайте крепеж как следует.

Выбирайте направление. В первую очередь, посмотрите, куда «смотрят» антенны у соседей. Не факт, что направление в сторону ближайшей вышки будет идеально: помимо прямого сигнала, можно принимать и отраженный. Подробнее об ориентации — чуть ниже.

Также стоит заранее позаботиться о кабеле достаточной длины для подводки к телевизору, а также запастись крепежом его к стойке, например, пластиковыми стяжками.

При необходимости, если вы купили готовый комплект антенны с кабелем, можно использовать удлинитель. Для герметизации соединений наверняка пригодится изолента.

Для антенных мачт также можно приобрести специальные телескопические комплекты с металлическими трубками, которые позволят быстро монтировать конструкции на определенной высоте.

Кстати, в качестве держателя можно использовать пластиковые водопроводные трубы небольшого диаметра и хомуты к ним. Таким образом можно даже смонтировать телескопическую штангу, если использовать трубы разного диаметра. Такая труба не электропроводна и не подвержена разрушению погодными средами.

Методы обеспечения уверенного приёма ТВ сигнала

Готового рецепта не существует. Каждый случай специфичен и требует индивидуального подхода. Что делать в этой ситуации? Во многих случаях сигнал не требует максимально усиления, как и не требуется усиливать весь «букет» сигналов.

Чтобы убедиться, с каким случаем мы действительно имеем дело, необходимо точно измерить уровень сигнала от антенны-приёмника. Это нужно для того, чтобы понять, получаем ли мы прямой или отражённый сигнал (или даже несколько), и определить дальнейшие шаги.

Одним из способов получить уверенный приём является коррекция направления антенны или её местоположения по высоте, а часто и то, и другое. Иногда достаточно сместить антенную мачту на метр или два, чтобы получить эфир гораздо лучшего качества.

Измеритель уровня стоит иметь под рукой и тогда, когда нужно убедиться, является ли качество вещания достаточным и требует ли только дополнительного усиления, или, может быть, вы получаете сильный, но избыточный сигнал? В случае сильного сигнала можно правильно подобрать антенну. Также может хватить сознательного изменения направления приёма или расположения антенны, чтобы ослабить сигнал, в то же время, устраняя его отражённые лучи.

Принимая цифровое ТВ, следует помнить, что при наложении друг на друга сильных радиочастотных колебаний, нужно сделать выбор в пользу пассивной направленной антенны без использования каких-либо усилительных элементов. Усилитель к антенне телевизора в этом случае будет способствовать интермодуляции, что приведёт к сбоям и нестабильности работы цифрового декодера.

Способы усиления мощности телеантенны

На самом деле способы усилить мощность ТВ антенны можно соотнести с медицинскими подходами: применять «терапию» или сразу пойти «хирургическим» путём. Что до резких мер, то здесь самый первый шаг – это смена самой антенны на более сильную и дорогую. Сюда же можно отнести и покупку активной антенны вместо пассивной.

Но можно действовать более мягко, особенно, если ваша антенна служила вам честь по чести не один год:

поэкспериментировать с направлением приёма;
поднять антенну повыше;
по возможности, очистить путь сигналу;
устранить все «неконтакты», заменить кабель;
оснастить антенну усилителем сигнала. Многие внешние антенны имеют технологическую возможность установки усиливающей платы, если окажется, что она нужна.

Использование антенного усилителя

Усилители антенного сигнала телевизора самыми первыми, после антенны, выполняют первоначальную коррекцию его уровня.

Тип устройства, которое подойдёт именно вам, зависит от условий приёма в вашей местности и от конкретных потребностей всей телевизионной установки. Если необходимо усилить всю радиочастотную полосу, вы можете использовать широкополосный усилитель с фиксированным усилением. Если же, наоборот, в вашем регионе на правильный приём частот из верхней полосы УВЧ оказывают существенное влияние высокочастотные передатчики и возникают помехи, вызванные, например, проезжающими автомобилями или соседской газонокосилкой, то понадобится другая модель усилителя – с фиксированным усилением, но с ограниченным диапазоном рабочих частот.Современные усилители от различных производителей имеют достаточно эргономичную форму, что, по сути, позволяет их монтировать в любом месте коаксиального антенного кабеля. Это означает, что вы можете использовать усилитель в существующей антенной установке без необходимости разбирать антенну. Однако следует помнить, что из-за нарушения соотношения сигнал-шум с ростом расстояния от антенны, его рекомендуется устанавливать как можно ближе к антенне.

Применение антенных усилителей

Используют антенные усилители в тех случаях, когда телевышка или альтернативны источник телевизионного сигнала, расположен далеко. Целесообразнее их применять на дачах, так как загородом обычно телевещание становится трудным, а быть в курсе последних новостей или не пропустить серию любимого сериала не хочется. Именно наличия или отсутствия усилителя, антенны подразделяют на пассивные и активные. Об этом более подробно вы читали выше. Сегодня на прилавках магазинов существует огромный выбор и стоит трудная задача, какой именно усилитель выбрать

При выборе стоит обратить внимание на несколько нюансов, которые являются обязательными. Изучите технические характеристики, а именно чему равен коэффициент сигнала и шума при работе в децибелах

Необходимую величину и напряжения тока для стабильной работы. Как и все дополнительные функциональные предметы, усилители имеют свои положительные и отрицательные моменты. Начнем с положительных: принимает слабые радиоволны, коэффициент шума снижается минимально на наружном устройстве, улучшает любой диапазон радиочастот. А самый главный плюс, усилитель можно сделать в домашних условиях своими руками. К отрицательным моментам относят: не рассчитав мощность, усилитель может повредить конструкцию; они восприимчивы к грозам и влажность, за счет чего происходит быстрое окисление контактов.

Как усилить сигнал телевизионной антенны своими руками

Как улучшить/усилить телеантенну? Усилитель тв сигнала уличной антенны на даче можно установить самостоятельно, соблюдая некоторые рекомендации и советы. Используйте для покрытия силикон, он сделает плату герметичной. Выбирайте кабель для подключение хорошего качества. Его необходимо надежно прикрепить к матче. Уличные телевизионные, монтировать необходимо на крышу или кровлю при помощи матчи. Матчу не следует делать очень высокой. Как бы вы не удивлялись, но усилитель работает от блока питания. Он бывает внешним, а бывает и внутренним. Поэтому необходимо обеспечить подключение к электросети. Многие советуют использовать с внешним подключением, потому что именно они обеспечат стабильное поступление тока без перепада напряжения. Что касается крепления самого усилителя, то его монтирует при помощи болтиков. После всех установок, можно кабель подключить к телевизору и перейти к настройке телеканалов и антенны. Если вы задаетесь вопросом, как правильно подключить, то в этом нет никакого труда, кабель подключается к ТВ точно также, как и от обычной комнатной телеантенны. Как проверить работает или нет конструкция? Подключите кабель к телевизору, перейдите в меню, а именно в пункт поиска телеканалов. И воспользуйтесь ручным или автопоиском. Если появилось изображение и звук, нашлись каналы, то вы всё сделали правильно. Также мощная комнатная антенна для телевизора, может обеспечить отличную ловлю радиоволн на даче, если в радиусе пары километров имеется телевышка.

Лучшие спутниковые антенны для дачи

Без антенны для приема аналоговых или цифровых сигналов пока сложно обойтись, несмотря на развитие технологий. Такие устройства обеспечивают более высокое качество изображения. По этой причине рекомендуется изучить параметры наиболее распространенных цифровых антенн:

«Супрал» (90 см). Выпускается с кронштейном. Антенна может работать в диапазоне 10.7-12.75 ГГц. Это параметр частоты спутников с сигналами ku-диапазона. Есть возможность организации системы с поворотным механизмом, для чего используют мотоподвесы. Материал тарелки – сталь, она покрыта порошковой краской, что обеспечивает длительный срок службы без риска растрескивания верхнего слоя. Конструкцией не предусмотрены пластиковые детали, благодаря этому повышается надежность антенны. Фокусное расстояние – 450 мм, коэффициент усиления – 39,1.
LANS-97 (MS 9707 GS/AS). Тип – перфорированная, офсетная. Преимуществом такой модели считается улучшенная геометрия поверхности. Тарелка не загрязняется, в результате подается достаточно сильный сигнал даже при плохой погоде. К плюсам также относится снижение ветровой нагрузки, что, опять же, обусловлено перфорацией. Угол места настраивается плавно, при этом используется усиленное крепление. Изготовлена тарелка из стали, покрытие – порошковая краска. Диаметр мачты достигает 58 мм.
«Вариант» CA-600 (60 см) – устройство работает в диапазоне 10,7-12,75 ГГц. Данная модель изготавливается из листовой стали, покрыта порошковой краской. Тип антенны – офсетная. Отличительная особенность изделий данной группы – смещенный относительно центра корпус. Устанавливается антенна под минимальным углом относительно вертикали, что позволяет избежать скопления осадков в чаше. Размеры зеркала – 650х600 мм. Фокусное расстояние составляет 370 мм. Тарелка выдерживает силу ветра не более 40 м/с.
Спутниковая антенна Triax TD-110. Выпускается без кронштейна. Размер тарелки: 1100-1200 мм. Тип модели – офсетная, угол офсета – 26°. Коэффициент усиления составляет 40,2. Устройство изготовлено из оцинкованной стали. Функционирует тарелка в диапазоне стандартных значений частоты спутника: 10,7-12,75 ГГц.
Антенна WISI ORBIT Offset. Эта модель отличается от аналогов, т. к. изготавливается из сплава алюминия, за счет чего на кронштейн оказывается минимальная нагрузка. Большинство тарелок производится в белом или сером цвете. Рассматриваемая модель выпускается в темном оттенке – графит. Типоразмер: 650х600 мм. Коэффициент усиления – 35. Мачта крепления характеризуется диаметром в пределах 32-60 мм. К преимуществам относится способность выдерживать существенную ветровую нагрузку.
Антенна спутниковая CORAB ASC-800M-J 0,8(м). Диапазон частот спутника стандартный. Материал тарелки – листовая сталь, покрытие – порошковая краска. Конвертор фиксируется на стальной трубе с пластиковым держателем. Тип тарелки – офсетная, рекомендуется применять ее для подключения к оператору МТС, Телекарта ТВ. Преимуществом является способность передавать изображение на экран формата HD. Коэффициент усиления ниже, чем у аналогов, – 37,4. Толщина металла небольшая – 0,6 мм. Тарелка регулируется в пределах диапазона угла: 0…180°.
Gibertini PL 65. Производится из алюминия, типоразмер: 670х715 мм. Преимуществом является отсутствие риска развития коррозии. В комплект поставки не входит кронштейн. Антенна подходит для подключения любого из операторов связи. Диапазон частот спутника – 10-13 ГГц. Коэффициент усиления меньше, чем у аналогов, и составляет 36. Тарелка может выдерживать ветровую нагрузку до 42 м/с. Предусмотрена возможность регулировки по углу места в узком диапазоне: 0…80°.

Для дачи рекомендуется приобретать модель тарелок наибольшего диаметра. Лучшими являются устройства, которые отличаются надежностью: не повреждаются при плохих погодных условиях, сохраняют способность передавать сигнал. К таким относится перфорированная, а также усиленная тарелка. Последний из вариантов отличается большей толщиной стали.

Критерии правильного выбора

Процедура выбора усиливающего устройства не особенно сложна. Это оборудование предназначено для улучшения качества эфирного приёма, поэтому его выбор будет обусловлен, прежде всего, качеством входящего сигнала, которое и сориентирует вас на подключение устройства с подходящим коэффициентом усиления.

Но не забывайте, что при слабом сигнале в вашей местности важно учитывать собственный коэффициент усиления антенны, а также высоту её размещения. А усилитель будет полезным тогда, когда расстояние от антенны до декодера будет значительным, и придётся усиливать сигнал, чтобы уменьшить его потери в кабеле

Выбирая усилитель сигнала для антенны, также важно руководствоваться не только его усилительными возможностями. В равной степени здесь участвуют и параметры собственного шума устройства

Как уровень сигнала, так и его качество в самом начале вашей квартирной телесети будут иметь решающее влияние на правильное функционирование всей установки, обеспечивая чёткое и безупречное вещание в телевизоре.

Хороший усилитель для антенны телевизора может питаться от напряжения, которое формирует сам тюнер – это даёт неплохой шанс для финального качества видео. Поэтому лучше приобретать устройства, в которых микросхема питается от 5 Вольт.

Инструкция как сделать антенну

Монтаж любой антенны горизонтального типа начинается с выбора опоры, к которой в последствии будем крепить изоляторы. Первая опора должна находиться на крыше дома, а для второй можно выбрать дерево с соответствующей высотой. Изоляторы прикрепим на стойки с помощью стальных тросов.

Роликовые блоки используются для уменьшения колебаний. Чтобы их задействовать нужно зафиксировать на противоположном конце проволоки небольшой груз, соединив его с антенной.

Принимающий элемент будущей антенны должен представлять собой цельный фрагмент из единого материала. Если целого куска проволоки нет, то можно объединить несколько элементов из единого материала посредством зачистки и пайки оловянным припоем.

Крепление для вертикального принимающего элемента антенны представляет собой стойку, которая исключает изменение положения проволоки во время сильного ветра.

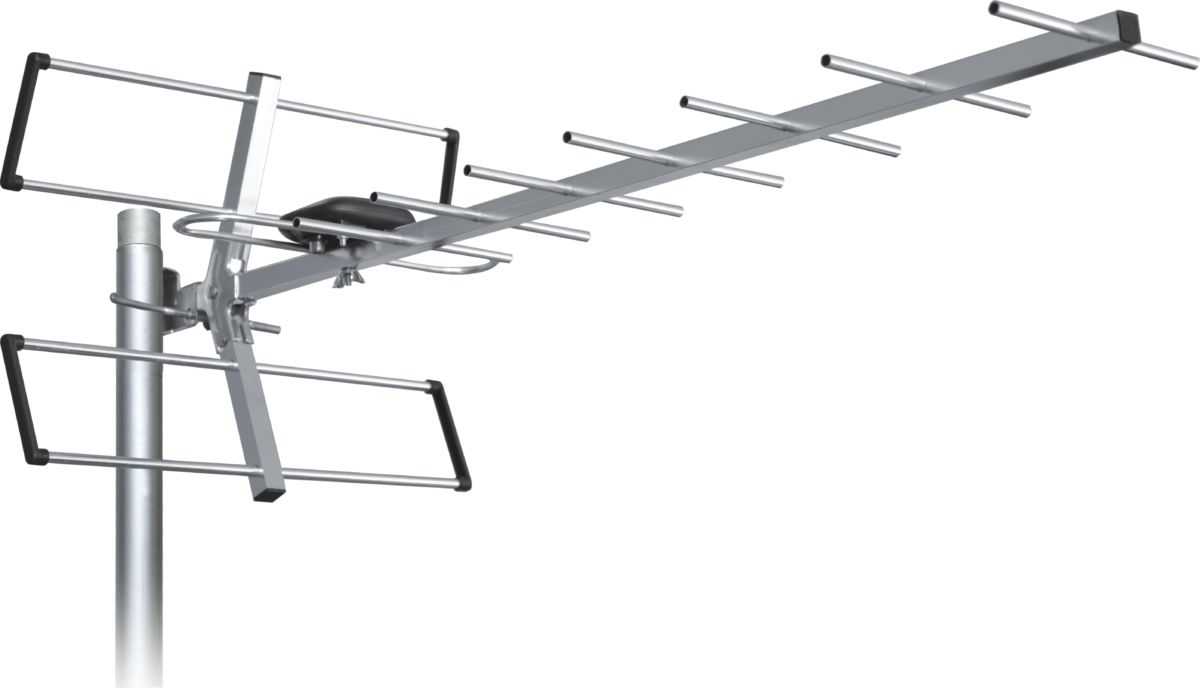

Уличные антенны для цифрового телевидения

Переходим к более серьёзным конструкциям, задача которых обеспечить качественный сигнал там, где комнатные антенны справится не могут. Коэффициент усиления от 19 дБ до 35 дБ.

Это антенны которые можно применять в более сложных условиях и на несколько больших дистанциях. Если вы заметили, то конструктивно они похожи на антенны комнатные, но только несколько побольше. А это и есть тот важный фактор который делает их мощнее.

Чем длинней стрела в антенне, тем больше коэффициент её собственного усиления. Это то усиление которое достигается не за счёт усилителя, а за счёт конструкции антенны. А установленный усилитель лишь “раскачивает” этот сигнал ещё сильнее.

К тому же, уличная установка позволяет их точнее направить на телевышку минуя препятствия в виде стен.

Конечно нужно понимать, что в отличие от комнатных антенн, которые как правило в своей конструкции уже имеют кабель для подключения к телевизору, наружную антенну кабелем снабдить придется самостоятельно.Существуют различные типы телевизионного коаксиального кабеля, но не обязательно стремится к самому дорогому из них

На эти, более качественные и дорогие типы кабеля, нужно обращать внимание при организации длинных, более 50 метров линий или при укладке кабеля в стены строений, когда в дальнейшем затруднительна или невозможна замена

Антенны наружные с усилителем и без него

Колибри – Интересная антенна. Работает как в метровом так и в дмв диапазонах. Её особенность, необычная конструкция, которая при небольших габаритах обеспечивает довольно хороший приём сигнала. Очень удобна в городских условиях и для поиска отражённого сигнала, короткая длина позволяет устанавливать её в ограниченном пространстве. Имеет несколько модификаций и может снабжаться усилителем с питанием как на 12 так и на 5 вольт.

Locus -14 AF – Эта антенна имеет также несколько модификаций, обозначение AF- с усилителем, F – без усилителя. Есть также Locus – 20 AF/F отличается более длиной стрелой, а следовательно ещё большим коэффициентом собственного усиления. Усилитель работает от напряжения 5 вольт.

Дельта Н3111.02 – Тоже есть варианты с усилителем и без него, кроме того может быть под другим названием (зависит от производителя) и отличаться способом подключения к ней кабеля телевизионного.

Меридиан – 07 АF – Выполнена из алюминия.

Их можно применять на расстоянии до 30 км. Но опять же, если имеются факторы создающие помехи прохождению сигнала, то даже на более ближних расстояниях может понадобится ещё более мощная антенна.

Схемы усиления сигнала

Усилитель сигнала можно приобрести готовый фабричного производства (например, ВВК или Terra) или изготовить самостоятельно. Существуют различные виды исполнения усилителей — от простейших плат, надевающихся на усы антенны, до габаритных приставок с питанием от электрической сети. Кроме того, имеются модели для усиления эфирного и спутникового сигнала. Антенна с установленным усилителем называется активной.

Схемы усиления сигнала.

Для изготовления усилителя потребуются три конденсатора с емкостью 1 нФ и сопротивление с номиналом 1 кОм. Для питания такого устройства применяется постоянное напряжение от 3 до 5 В. Прибор не требует настройки, но степень усиления регулируется при помощи установки сопротивления другого номинала (для понижения степени усиления необходимо повышать сопротивление). Такой усилитель не является широкополосным и применим только для коротковолнового диапазона.

Для широкополосного усиления при приеме сигнала на дальних расстояниях используются транзисторные приборы, принципиальные схемы которых приведены ниже. В процессе самостоятельной сборки подобных устройств необходимо изготавливать печатные платы с дорожками. При использовании проводов для соединения элементов возрастает количество помех, которые снизят коэффициент усиления прибора.

Для усилителя на базе КТ368 понадобятся сопротивления и конденсаторы со следующими параметрами:

100 Ом (R1 и R4);
470 Ом (R2);
51 кОм (R3);
1000 пФ (С1);
33 пФ (С2);
15 пФ (С4 и С3).

Собранный усилитель устанавливается как можно ближе к приемнику и может применяться для антенны любого типа. Он не нуждается в настройке и работает от источника постоянного тока с напряжением 9 В. Для расширения частотного диапазона применяются усилители, построенные на общей транзисторной базе. Эти приборы также не нуждаются в дополнительной подстройке параметров работы.

Схемы усиления сигнала телевидения.

В процессе сборки потребуются компоненты:

51 Ом (R1);
10 кОм (R2);
15 кОм (R3);
1 кОм (R4);
конденсаторы имеют такой же номинал, как и в схеме с общим эмиттером. В схеме усилителя применяется дроссельная катушка, которая наматывается из 300 витков провода 0,1 мм (типа ПЭВ) на ферритовом кольце. В случае совсем слабого сигнала возможно применение многокаскадных схем, работающих от постоянного тока с напряжением 12 В и построенных на двух транзисторах типа ГТ311Д. В схеме усилителя для антенн дальнего радиуса действия используются:

680 Ом (R1);
75 кОм (R2);
1 кОм (R3);
150 кОм (R4);
100 пФ (С1, С2, С4);
6800 пФ (С3);
15 пФ (С5);
3,3 пФ (С6);
100 мкГн (L1);
25 мкГн (L2);
самодельный дроссель из 25 витков провода ПЭВ2 диаметром 0,8 мм (L3).

Как можно усилить сигнал

Прежде чем тратить деньги на покупку дополнительного оборудования, можно опробовать один из нескольких вариантов усиления сигнала.

Расположение антенны. Её следует направить максимально точно в сторону, где располагается передающая вышка. Узнать о её местоположении не сложно.
Количество антенн. Когда антенн 2 и более, их следует установить на максимально высоких точках. По возможности их монтируют на крышу.
Устранение препятствий. Если на пути следования от антенны или приёмника есть какие-либо металлические преграды, их лучше убрать.
Эффект синфазной антенной решётки. Смысл в том, чтобы сделать одинаковыми все фазы сигнала.

Только важно учитывать, что всё это не сработает, если используемый ресивер, то есть ТВ-приставка, не рассчитан на работу с цифровым сигналом, и является устаревшим оборудованием. Соответственно не поможет и купленный отдельно усилитель

Используемые виды кабелей

Подключение домашнего кинотеатра к телевизору требует специальных кабелей хорошего качества. Некачественные провода имеют свойство искажать звуковой сигнал.

Кроме того, существует несколько видов кабелей для соединения акустической колонки с ТВ:

AUX – имеет идентичные выходы с двух сторон для соединения устройств с разъемами 2RCA-аудио.

Scart – провод конкретной длины, который подключается исключительно к определенным типам разъемов.

Адаптер Jack 3.5 мм – позволяет стабильно соединить аппарат с выходом 2RCA и усилитель с 3,5 стандартным разъемом.

Чтобы добиться качественного звучания, подключают кабель типа SCART-3,5 Jk + Ph 3 m. При условии наличия у ТВ соответствующего выхода и у внешнего устройства – входа 2RCA-аудио.

Многие пользователи, спрашивают можно ли подключить сторонние акустические системы к телевизионному устройству. Для этого не нужно обладать специальными навыками или опытом. Процесс подключения требует лишь наличие нужных разъемов и качественных кабелей.

Антенный усилитель

В некоторых населенных пунктах, даже зная, как сделать самостоятельно комнатную антенну для телевизора, добиться стабильного сигнала не получается. Решается проблема установкой усилителя. Вот только устройство это имеет сложную конструкцию: без соответствующих навыков и знаний собрать его не получится. Решить проблему можно двумя способами:

отправиться в магазин и приобрести готовый вариант;
воспользоваться обычным магнитом.

Магнит закрепляется максимально близко от антенны, предварительно он несколько раз обматывается антенным проводом. Хотя лучше все-таки обзавестись полноценным усилителем.

Как поймать тв сигнал в лесу

Если вы проживаете на удалённом хуторе, и вокруг вас лишь леса и поля, то обеспечить уверенный прием телевизионного сигнала можно лишь установив соответствующую наружную антенну с встроенным усилителем. Вам потребуется правильно подобрать модель такой антенны, которая будет подходить под стандарт вещания телевышки, в зону действия которой вы попадаете.

В последние годы в продаже появились высококачественные и недорогие активные и пассивные антенны, которые позволяют обеспечить уверенный прием телевизионного сигнала даже в сложных условиях. Необходимо лишь помнить о том, что для приема такого цифрового телевидения в лесу вам потребуется как мощная активная антенна, так и соответствующий декодер для обработки цифрового сигнала и передачи его на телеприемник.

Рамочная конструкция «три квадрата»

Теперь расскажем, как самому сделать антенну для районов с сильным уровнем ТВ-сигнала. Она имеет несколько модификаций: в зависимости от количества квадратов, используемых для изготовления, такая конструкция будет называться двойным или тройным квадратом соответственно. Для производства указанного типа рамочной антенны нужно сделать из толстой проволоки или других металлических элементов два или три квадрата (последующий чуть больше предыдущего). Средний по размеру квадратик (центральный) не должен быть замкнутым, снизу необходимо оставить промежуток примерно 2-3 см.

Эти элементы необходимо расположить в ряд (на одной горизонтальной оси), друг за другом на некотором расстоянии. Чтобы скрепить конструкцию, можно использовать деревянный брусок, который лучше расположить снизу. Именно к нему нужно прикрепить квадраты. Также следует сверху соединить квадраты между собой проволокой или другим металлическим элементом, который использовался для их изготовления. В качестве ножки надо использовать вертикальный деревянный крепёж.

Классификация ТВ усилителей

Усилители делятся на типы:

Мачтовые. Те, которые крепятся на самой мачте. По коаксиальному кабелю к ним проводится питание. Но именно поэтому такие усилители служат не долго, могут выйти из стоя при грозе и потерять качества по причине окисления контактов. Мачтовые усилители как правило работают пару лет.
Внутренние. Эти более удобные, потому что находятся рядом с приемником. Правда потери в сигнале все равно происходят через кабель.

Антенные усилители также делятся на подтипы:

Диапазонные. SWA и LSA устройства, которые необходимы при установке решетчатых антенн.
Многодиапазонные. Устройства типа ALCAD и TERRA, которые работают на близкий и дальний прием. Они способны воспринимать несколько сигналов одновременно от разных источников и складывать в один.

Кроме того, ко всем антенным усилителям прилагается свой блок питания. Они также бывают разные: регулируемый и нерегулируемый с внешним или внутренним исполнением.

Причины ухудшения сигнала

Что нужно делать и чего не делать, чтобы получать более-менее качественный цифровой сигнал и не ухудшать его?

Сначала сделайте все необходимое, чтобы получить максимально хороший антенный сигнал. Качественная, узконаправленная антенна для телевизора на дачу размещается подальше и повыше от больших металлических предметов. Желательно, чтобы на воображаемой линии от антенны к телевизионному передатчику не было очень высоких заграждений: холмов, терриконов, высоких деревьев. Установите вашу антенну подальше от железной крыши вашего дачного дома, и ни в коем случае – под самой железной крышей, тогда приема цифрового телевидения гарантированно не будет.

Чтобы не ухудшать полученный сигнал, укладывайте правильно кабель:

не используйте кабель, купленный, когда ваш дедушка пошел в первый класс;
не покупайте самый дешевый кабель с практически отсутствующей оплеткой. Выбирайте нормальные кабели;
не стоит максимально укорачивать кабель;
не делайте острых заломов кабеля;
лишний кабель не скручивайте в бухту.

Даже если вы соединяете куски кабеля стандартным коаксиальным разъемом, качество сигнала гарантированно ухудшится.

Как зачистить кабель можно посмотреть здесь.

Самодельный усилитель

Усилитель можно собрать и своими руками, т.к. он представлен простым устройством — платой, транзистором и несколькими SMD-резисторами. Когда вопрос применения вызван лишь протяженным кабелем — можно изготовить широкополосное устройство, которое работает в VHF/UHF-диапазонах. Если же приходится иметь дело с приемом отраженного сигнала, тогда подойдет только диапазонный самодельный усилитель. Проблема широкополосных устройств заключается в том, что с повышением рабочей частоты снижается КУ и повышается шумность. Для наглядного сравнения ниже представлена таблица.

В статье рассмотрены схемы подключения уличных активных антенн (со встроенной платой усиления), так и пассивных с внешнем усилителем телевизионного сигнала.

Из выше написанного следует, что антенный усилитель не поможет, если:

мощность сигнала больше, чем нужно для усилителя;
антенна, кроме полезного сигнала, ловит также сильный мешающий сигнал, он резко увеличится после усилителя;
антенный сигнал критически низок (не чего усиливать).

Для подключения оборудования по этим схемам используем:

Антенна уличная пассивная ДМВ диапазона. (коэффициент усиления как правило составляет от 6 до 18 Дб)
Грозозащита (рекомендуем использовать, особенно когда устанавливаем антенну на мачту)
Делитель сигнала на два, три и более тв (рабочая частота от 5 до 1000 мГц, потери от 3.2 до 10,0 Дб.)
Телевизор с тюнером DVB-T2 или цифровая эфирная приставка.
F коннекторы по количеству соединений.
Усилители телевизионного сигнала (коэффициент усиления от 18 до 34 Дб.)
Кабель DG 113

Итак первая и самая простая схема подключения одного телевизора.

Для подключения двух устройств применяем делитель.

Далее если Вам надо подключить три, четыре и более телевизоров, то просто меняем делитель по количеству точек подключения.

Кто-то скажет почему почему не сделать разводку с помощью ТАП (ответвитель) и сэкономить при этом на кабеле?

Можно, но в дальнейшем если вы захотите подключить спутниковое телевидение, то при разводки делителями надо будет заменить их на мультисвичи. А при использовании ответвителей (ТАП) придется менять почти всю проводку, либо делать новую. Схемы подключения цифровое плюс спутниковое телевидение здесь.

Делитель устройство которое делит сигнал поровну на все выходы.
Ответвитель (ТАП) устройство которое небольшую часть сигнала дает на отвод, а большую часть сигнала пропускает дальше по кабелю (зависит от номинала).

В случаи если у Вас антенна со встроенной платой усиления, то дополнительно должен быть блок питания с сепаратором. Схема подключения на два, три телевизора показана ниже. В целом схема рабочая, но есть недостатки:

Гроза может сжечь плату усиления. (заземление антенны в большинстве случаев не помогает);
Блок питания входящий в комплект не стабилизированный. Часто перегорает при перепадах напряжения.
При разводки на несколько устройств просаживается сигнал.

Еще одна схема, если Вы обладатель магистрального усилителя, то в этом случаи используем пассивную антенну и грозозащиту.

В тех случаях, когда поступающий телесигнал слишком слаб, тюнер не сможет его расшифровать, а сам телевизор не воспроизведет изображение и звук. В результате часто пользователю приходится думать о том, как усилить сигнал антенны. Разберемся в причинах проблемы и способах улучшения качества принимаемого эфирного телевидения.
