Кондиционер из холодильника: мастерим самостоятельно

Какой мощностью должен обладать кондиционер и как его можно сделать собственноручно из старого холодильника для дома и авто, вместе с этим, каковы особенности моноблока и сплит-системы и как правильно подключать?
Кондиционер своими руками из холодильника: принцип работы, преимущества самодельной техники, инструкции по переделке

Как заставить холодильник стать кондиционером

Судя по температуре конденсора, делаем однозначный вывод: холодильник в виде конвертера применить просто так не получится. Для отдачи тепла фреону нужна фаза, холоднее окружающей среды. Как это сделать, если температура конденсации в системе специально выбирается, к примеру, 35 градусов Цельсия? Купить холодильник для южных широт? Допустимый вариант, но можно просто конденсор разместить в месте, где прибор хорошо отдает тепло.

Неплохой вариант – холодный стояк в санузле. Летом он покрыт испариной, а значит, конденсор охладится там для изменения климата. Можно ли это делать с точки зрения закона? В оправдание заметим, что выше положенной температуры столбик термометра вряд ли поднимется.

Теплоемкость литра воды покроет кубический метр воздуха, при существовании в стояке движения появится возможность отдать энергию. Если и стояк не вариант, задумайтесь о создании накопительного бака (бойлера), где вода наберет температуру до 25 градусов Цельсия. Это прохладный поток, но далеко не ледяной. Люди предпочтут умываться такой водой, а не из стояка. Включив змеевик бойлера в контур, реально создать устройство, передающее тепло воздуха воде.

Для сельской местности неплохой вариант – закопать конденсор в землю в подполе где холодно, а лишнее тепло уходит в почву. Разумеется, для указанных решений придется конденсор холодильника модернизировать, к примеру снять стальную решетку, а капиллярную трубку размотать на полную длину. Поставить испаритель на большом удалении от конденсора не получится. По нормам в санузле недопустимы электрические приборы переменного напряжения 220 В. Не забудьте заземлить конструкцию и принять меры безопасности.

Разберемся с термостатом. Полагаем, датчик не сработает, режимы холодильника лежат ниже 5 градусов тепла по шкале Цельсия, поэтому холодильник станет безостановочно работать. В результате ответственность за контроль микроклимата ложится на владельца. Можно купить отдельный термостат либо соорудить его самостоятельно.

Рабочие камеры снабжайте вентиляторами для увеличения отдачи холода. Не стоит помещать в самодельный кондиционер детали вроде лопасти из заводских изделий, гораздо разумнее применить кулер процессора. Поставьте на место двери фанерку, прорежьте отверстия под крепежные болты. Питание 12 В позаимствуйте из любой подходящей аппаратуры. Есть вариант — под лопасть установить асинхронный двигатель на 220 В, тогда и искать напряжение питания не придется. Коллекторный не пойдет из соображений слишком большой шумности.

Портал ВашТехник показал, что сделать из холодильника кондиционер самостоятельно теоретически реально. Он будет работать лучше конденсора, выставленного за окно. Читатели могут и сами придумать способы отдачи тепла. Не стоит лишь заменять фреон другим средством. Несомненный плюс технического решения заключается в возможности похвастаться перед гостями, как сделан кондиционер из холодильника. Качество работы агрегата будет полностью зависеть от эффективности проведенных манипуляций.

Использовать фреон для самодельного кондиционера по традиции неразумно — решение под силу профессионалу, несет многие трудности. Сегодня рассмотрим, как из ведерка для льда сделать охладитель воздуха, упомянем практические аспекты применения процессорных кулеров. Кондиционер самостоятельно сделать не обещаем. Но хороший охлаждающий вентилятор по зубам каждому.

Эффективность кондиционера

Насколько оборудование станет работать эффективно, и как много будет затрачиваться электроэнергии, — это зависит от конкретных условий эксплуатации.

Условие первое. Предположим, что рядом с кондиционером устанавливается обогревательное устройство. Тогда компрессор:

  • станет работать практически непрерывно;
  • будет расходовать много энергии;
  • вскорости выйдет со строя.

Условие второе. Снизить работоспособность кондиционера и даже вывести его со строя способна обычная пыль, что проникла внутрь системы. Так что следует с регулярной периодичностью и достаточно тщательно проводить влажную уборку.

Условие третье. Непозволительно выставлять на поверхность блока какие-либо предметы.

Условие четвертое. Не следует накрывать кондиционер.

Условие пятое. Испарение хладагента удастся исключить, если, осуществляя монтаж системы, тщательно герметизировать любые соединения и стыки.

Условие шестое. Наружный блок должен располагаться ниже внутреннего. Нужно для его установки выбирать на наружной стороне стены наиболее прохладную зону. К примеру, вечную тень может образовывать свес крыши.

Если все перечисленные выше условия установки кондиционера будут соблюдаться, тогда система станет работать бесперебойно, создавая в помещениях желанный комфорт.

Упрощённые конструкции для дома

Одна из таких конструкций — водный теплообменник, совмещённый с обычным напольным вентилятором. Чтобы изготовить такой примитивный охладитель, необходимо взять медную трубку и свернуть её в спираль, прикрепив к защитной решётке вентилятора. Для монтажа можно использовать пластиковые хомутики, применяемые для крепления проводки в автомобилях. Концы трубки присоединяются к водопроводу, а вентилятор включается в сеть.

Трубка из меди крепится прямо к решётке вентилятора

Кондиционер из бутылок ставится в оконный проём

Оригинальная конструкция придумана в одной из стран Африки, где традиционно стоит жара и вдобавок отсутствует подача электроэнергии. Устройство работает на основании закона физики, гласящего, что температура газа, проходящего сквозь внезапное сужение и расширение, падает на несколько градусов (до 5 °С). В качестве такого сужения выступает горловина той же пластиковой бутылки, а чтобы получить больше охлаждённого воздуха, нужно использовать десяток этих горловин.

Для изготовления нужно просверлить фанеру и обрезать бутылки

Энергонезависимый кондиционер делается так:

  1. Вырежьте кусок фанеры либо ДВП размером с открываемый оконный проём. Проверьте, сколько бутылок на него можно поставить вплотную друг к другу.
  2. Отрежьте на всех бутылках горловины и скрутите пробки. Потом разместите их на листе фанеры и карандашом отметьте центры отверстий.
  3. Проделайте отверстия коронным сверлом, чей диаметр совпадает с горловиной. Вставьте в них отрезанные бутылки.
  4. Прикрепите фанеру снаружи оконного проёма, чтобы бутылки торчали на улицу.

Сборка проста — бутылки вставляются в отверстия

Устройство подойдёт для дачного домика, где другие варианты применить невозможно из-за отсутствия нужного количества воды или перебоев с электричеством.

Простой самодельный кондиционер

Принцип действия подобных охладителей заключается в продувании комнатного воздуха сквозь предметы с отрицательной температурой. В этом качестве обычно выступает лед или аккумуляторы холода, предназначенные для специальных сумок, применяющихся для летней перевозки продуктов.

Источники холода помещают внутрь закрытого ящика, а в его стенку встраивают осевой вентилятор. С другой стороны делается отверстие для выхода охлажденного потока. Чего только не используют для изготовления корпуса:

  • старый автомобильный холодильник с утепленными стенками;
  • вместительные пластиковые бутылки, рассчитанные на 5 л воды и больше;
  • ящики из картона или пластмассы с крышками;
  • канистры из полимерных материалов.

Так выглядит простейшая конструкция охладителя

Этот мини-кондиционер также годится для охлаждения салона автомобиля, нужно только правильно подключить воздушный нагнетатель к бортовой электросети и заранее запастись нужным количеством льда.

Преимущества и недостатки конструкции

Примечательно, что подобные устройства действительно гонят в помещение холодный воздушный поток. Вдобавок простые кондиционеры реально делаются из подручных материалов, чья цена стремится к нулю. Максимум, на что придется потратиться – это осевой вентилятор, если он не найдется в домашнем хозяйстве.

Установка и подключение аппарата в машине

К сожалению, недостатки перечеркивают все достоинства охладителя:

  1. Сколько ни накладывай льда в камеру, при жаре его надолго не хватит, поэтому надо постоянно замораживать новую воду.
  2. Пока вы охлаждаете одну комнату, соседняя нагревается холодильником, где готовится лед. Плюс возрастает расход электроэнергии.
  3. Длительность работы агрегата в автомобиле зависит от запаса льда, взятого с собой.
  4. Воздух, проходящий через лед, частично увлажняется. Спустя какое-то время наступит перенасыщение комнаты влагой, отчего вы почувствуете себя еще хуже, чем от воздействия жары.

Вывод. Вышеописанные кондиционеры, изготовленные своими руками, можно признать работоспособными. Они могут вас выручить в безвыходном положении, но эксплуатация охладителя – дело довольно хлопотное.

Разновидности аккумуляторов холода

На сколько хватит льда в камере

Чтобы ответить на этот вопрос, посчитаем, какое количество холода выделит 1 кг льда при нагреве от температуры заморозки —6 °С до +20 °С. Для этого воспользуемся формулой расчета теплоты в зависимости от теплоемкости.

Нужно выполнить 4 действия:

  1. Считаем отдачу холода при таянии льда: Q = 1 кг х 2.06 кДж/кг °С х (0 °С — 6 °С) = —12.36 кДж.
  2. Находим справочное значение энергии, выделяющейся при плавлении льда – 335 кДж.
  3. Рассчитываем, сколько холода передаст вода при нагреве: Q = 1 кг х 4.187 кДж/кг °С х (0 °С — 20 °С) = —83.74 кДж.
  4. Складываем результаты и получаем —431.1 кДж или 119.75 Вт.

Даже если вы заморозите лед до температуры минус 15 °С, то вряд ли получите больше 150 Вт холода с 1 кг. Это значит, что для интенсивного охлаждения комнатки 3 х 3 м при жаре свыше 30 градусов придется добавлять в самодельный кондиционер по 1 кг льда каждые 20—30 минут и столько же замораживать. На практике расход выйдет меньшим, если вы удовлетворитесь сносной температурой воздуха – 25—28 °С.

Как собрать охладитель воздуха

Мини-кондиционер для дома или автомобиля изготавливается так:

  1. В боковой стенке емкости прорежьте отверстие, равное по размеру рабочему сечению вентилятора.
  2. Прикрутите кулер саморезами либо посадите на маленькие болтики.
  3. Для выхода охлажденного потока сделайте второе отверстие. Другой вариант – насадить на горловину бутылки или канистры гофрированную пластиковую трубку. Аппарат готов.

Остается поставить и подключить импровизированный автокондиционер. Провода от кулера можно подвести к разъему прикуривателя, в цепи которого стоит мощный предохранитель. Процесс изготовления и подключения подробно показан на видео:

Насколько выгодно использование теплового насоса?

Теоретически у любого человека есть большой выбор источников энергии. Помимо природного газа, электричества, угля, это еще и ветер, солнце, разница температур земли и воздуха, земли и воды.

На практике выбор ограничен, т.к. все упирается в стоимость оборудования и его обслуживания, а также стабильность работы и сроки окупаемости установок.

Каждый из источников энергии имеет как достоинства, так и серьезные недостатки, ограничивающие его использование.

Установка отопительной системы с теплонасосом – это выгодно с точки зрения удобства эксплуатации. Во время работы оборудования нет шума, посторонних запахов, не требуется установка дымоходов или других вспомогательных конструкций.

Система энергозависима, но для работы теплового насоса нужно минимальное количество электричества.

Теплонасос – хорошая альтернатива привычным отопительным системам. Чтобы сократить начальные расходы на оборудование, можно его собрать своими руками

Сами тепловые установки чрезвычайно экономичны и не требуют особых затрат на обслуживание, но их первоначальная стоимость очень высока.

Далеко не каждый владелец дома или дачи может позволить себе покупку такого дорогого оборудования. Если собрать его самостоятельно и использовать детали от старого холодильника, можно существенно сэкономить.

Тепловые насосы промышленного производства дороги. Считается, что их установка окупается в среднем за 5-7 лет работы, однако этот срок зависит от начальной цены конструкции и может быть гораздо большим

Самодельные установки обходятся буквально в копейки, а их использование позволяет заметно экономить.

Единственный нюанс: производительность самоделок невысока, и они не могут быть полноценной заменой традиционным системам отопления. Поэтому их часто используют как дополнительные или альтернативные варианты отопления.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Делаем кондиционер сами…

Первый вопрос, который может посетить желающего сделать свое собственное изобретение-кондиционер, это из чего сделать домашний кондиционер. Для этого необходимо определиться с объемом работ, которые будет выполнять сам агрегат. Обычно берут для этого подручные материалы, которые имеются у вас дома, некоторые люди бегут в магазин за запчастями и различными деталями.

Схема работы домашнего кондиционера

Нужно будет выбрать тип самодельного устройства кондиционирования воздуха и определить, что вам для его создания потребуется.

Действие практически всех самодельных кондиционеров основано на том, чтобы с помощью некоторого устройства, такого как обычный вентилятор производить конденсирование холодного воздуха. Возникает вопрос, откуда брать этот холодный воздух? На это также имеется ответ – источник холодного воздуха это холодная или даже замороженная в морозильной камере вода, обычно в бутылках.

Сделать домашний кондиционер самому – это невероятно просто, если не подходить к этому вопросу более профессионально. Так можно рассмотреть вариант самодельного кондиционера, который можно сделать всего за несколько минут и потом наслаждаться более низкой температурой в вашей комнате.

Итак, первый вариант исполнения.

Вам потребуется вентилятор и пару бутылок с холодной водой или льдом, а также поддон для бутылок.

  1. Ставите бутылки на поддон.
  2. Сзади ставите вентилятор.
  3. Включаете вентилятор и имеете самый примитивный вариант самодельного кондиционера.

Домашний кондиционер своими руками – это не только дешево, но и надежно. С помощью него воздух не будет пересушен, а напротив, влажность станет немного выше, что положительно влияет на состояние здоровья человека, находящегося в комнате.

Самодельный домашний кондиционер может быть выполнен и другим способом.

Второй вариант исполнения самодельного кондиционера основан на том же принципе, что и отопительная система, однако в качестве носителя температуры выступает холодная вода, которая течет по трубам, а распространять холодный воздух также будет при помощи обычного вентилятора, который будет гонять прохладный воздух.

Вам необходимо будет приобрести теплообменник вазовской печки, который стоит недорого и купить его можно в любом автомагазине. К этому теплообменнику будут подводиться два шланга, один – для поступления холодной воды, второй, соответственно, для слива. Для этого более удобным будет расположить всю эту конструкцию вблизи подачи воды и ее слива, чтобы было практично. Внутрь теплообменника ставится вентилятор и включается, при этом холодный воздух будет распространяться по всей комнате, и вы непременно получите желаемый эффект.

Самодельный домашний кондиционер

Все вышеуказанные варианты исполнения при желании и возникновении идей можно усовершенствовать настолько насколько это будет вам удобно. Здесь может работать ваша фантазия и профессиональные навыки.

Как самому почистить кондиционер дома

Зная, как часто надо чистить, нужно разобраться, как правильно почистить прибор в домашних условиях. Вопрос о том, как помыть кондиционер самому, может поставить в тупик, но на деле в этом нет ничего сложного.

Для начала на пол под внутренним блоком следует подложить что-нибудь, на что будет сыпаться грязь, чтобы помыть сплит систему, не запачкав квартиру. Затем снимается передняя крышка и защитная сетка. Снять крышку кондиционера самостоятельно не составит труда. В случае с кондиционером бк 1500 перед вами будут фильтры, система дренажа, радиатор с испарителем и, конечно, вентилятор.

Как чистить фильтр кондиционера

Если вы хотите почистить сплит систему самостоятельно, очищение фильтров — обязательный этап. Фильтры — это первое, что бросится вам в глаза, когда вы снимете крышку кондиционера бк 1500. На вид это мелкая сетка, испещренная пластиковыми перегородками.

В зависимости от фирмы, их количество варьируется от одного до трех. Эти элементы требуют частого мытья. Понять, как чистить фильтр кондиционера, можно даже интуитивно. Подойдет промывание холодной водой, обработка пылесосом или обычной щеткой.

Фильтры обязательно высушиваются, прежде чем их возвращать на место.

Как почистить дренажную систему кондиционера

Ключ к тому, как почистить дренаж, в его устройстве. Система представляет собой трубку и поддон, собирающий жидкость. Чтобы снять последний, он отсоединяется от платы, затем открепляется от дренажной трубки. Ванночку достаточно промыть водой.

Теперь о том, как почистить дренажную трубку кондиционера. Обычно к ней присоединяют компрессор либо пылесос, включенный на выдув, и элементарно продувают мощным потоком воздуха. После канал обрабатывается хлоргексидином. Его закачивают и оставляют минут на 15. Затем повторяют процедуру продувания. Эти действия обеспечат должную чистоту дренажа кондиционера.

Чтобы проверить систему в домашних условиях и убедиться, что все сделано верно, в дренаж заливают полтора литра воды. Отсутствие протечек — признак качественной очистки.

Как почистить вентилятор кондиционера

После снятия фильтров пыль выдувается пылесосом с функцией выдува или с помощью баллончика со сжатым воздухом. Затем лопасти барабана покрываются мыльным раствором. Лучше делать это подходящей кистью.

Моющим средством могут выступать как хозяйственное мыло, так и жидкость для мытья посуды. От грязи вентилятор избавится сам, когда вы его включите. Предварительно следует подложить под решетку диффузора какую-нибудь пленку.

Как почистить радиатор кондиционера

К сожалению, нет способа как в домашних условиях почистить радиатор досконально. Придется ограничиться поверхностной чисткой.

Радиатор кондиционера бк 1500 расположен под лицевой панелью, которую придется открутить. Чистится он обыкновенной щеткой, желательно с длинным ворсом. Затем, переведя систему в режим рециркуляции при минимальной температуре, требуется распылить около половины литра антисептика в области всасывания воздуха.

Как почистить испаритель кондиционера

Испаритель чистится так же, как радиатор кондиционера бк 1500, но щеткой водить нужно исключительно сверху вниз, во избежание повреждения тонких пластин. Грязевая пленка с теплообменника прекрасно убирается пароочистителем. После чего приступают уже к обработке антисептиком.

Вы получили достаточно информации о том, как почистить кондиционер самостоятельно, но все же этим не исчерпывается обслуживание климатической техники. Так или иначе, сплит система, по мере эксплуатации будет терять хладагент, ориентировочно 5% в год, если не было разгерметизации.

Поэтому, даже зная как самому почистить сплит систему, не получится обойтись без услуг специалистов. Периодически придется отправлять кондиционер на проверку в сервисный центр и тогда он будет радовать вас долгой и безупречной службой.

Как пошагово реализовать процесс переделки холодильника в кондиционер?

Прежде чем начать работу, нужно к ней подготовиться и запастись инструментами. Они есть практически в каждом доме, где мужчина привык работать руками. Если в наличии чего-либо нет, то все можно легко приобрести в строительном магазине.

Понадобятся:

  • Вентиляторы. Необходимы для создания воздушных потоков. Количество – 2 штуки.
  • Монтажная пена. Альтернативой может послужить утеплитель для изоляции.
  • Канализационная труба. Оптимальный вариант – гофрированная. Она намного легче труб из других материалов.
  • Электролобзик бытовой. Резка по металлу получается легкой и комфортной.
  • Отработавший холодильник/морозильная камера. Обязательное условие – рабочее состояние.

Процесс переделки не составит труда даже для новичка, а пошаговая инструкция вовсе не оставит ни единого вопроса.

Во-первых, необходимо вырезать в дверце холодильника/морозильной камеры круглый проем диаметром примерно 10 см

Внизу важно ликвидировать резиновый уплотнитель, так как он впоследствии будет мешать свободному доступу воздуха.

Во-вторых, в получившееся отверстие вставляется гофрированная канализационная труба. Для герметизации обязательно следует запенить ее монтажной пеной или обмотать утеплителем

Затем устанавливается вентилятор.

В-третьих, осуществляется установка второго вентилятора для обдувания компрессора.

Наконец, труба вводится во внутрь здания.

Контейнер, лед и вентилятор

Этот небольшой, но эффективный кондиционер, сделаный своими руками на том же принципе, что и предыдущие модели. Основным его достоинством является направленность действия, компактность и простота использования.

Для этого потребуется:

  • Пластиковый контейнер на 1,5-2 литра.
  • Канцелярский нож.
  • Куллер от блока питания компьютера.
  • Гофрированный пластиковый сифон.
  • Клеевой пистолет.

Берется контейнер для хранения пищевых или непищевых продуктов. Лучше, чтобы по форме он был более плоским. В крышке проделывается отверстие, чуть меньшее, чем предполагаемый вентилятор от блока питания компьютера. Он вклеивается в крышку при помощи клеящего пистолета таким образом, чтобы он втягивал воздух внутрь контейнера. Второе отверстие прорезается в другом конце крышки, меньшего диаметра, под гофрированный сантехнический сифон.

В контейнер насыпается лед. Воздух, втягиваясь вентилятором, охлаждается в контейнере и выходит через гофру.

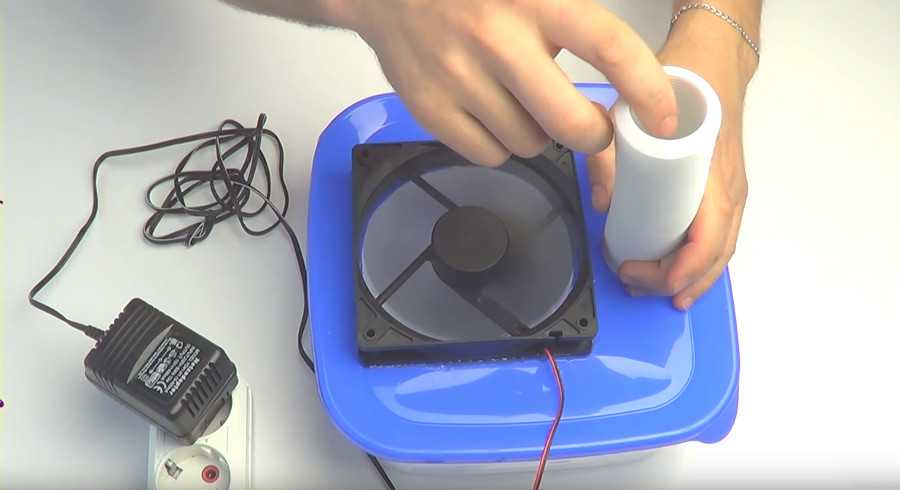

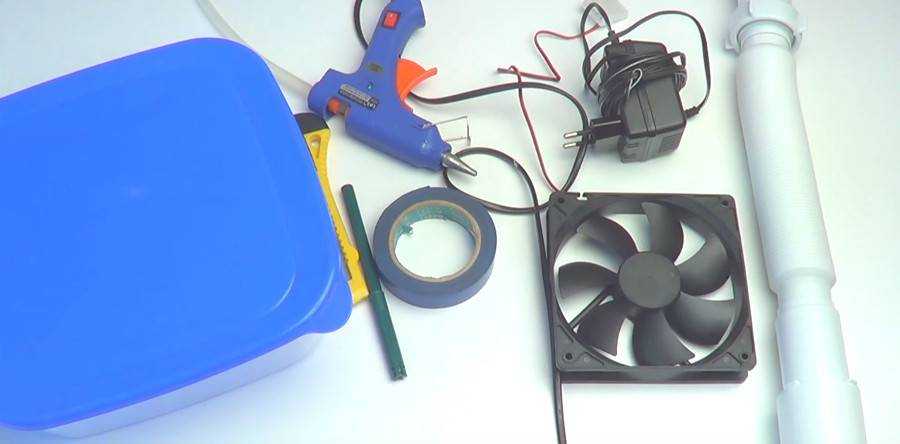

Готовая конструкция охладителя воздухаИнструменты и материалы

Начинаем сборку ультразвукового увлажнителя своими руками.

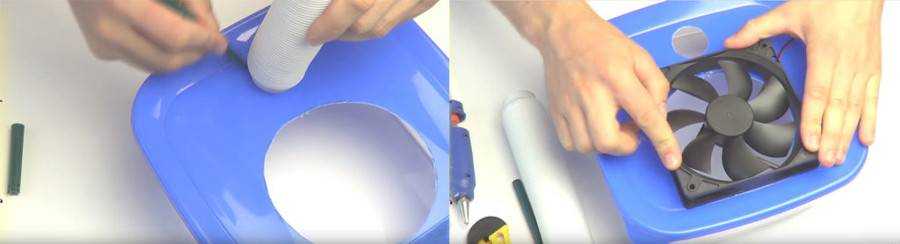

1 шаг. В крышке прорезываем два отверстия: одно под крепление вентилятора,

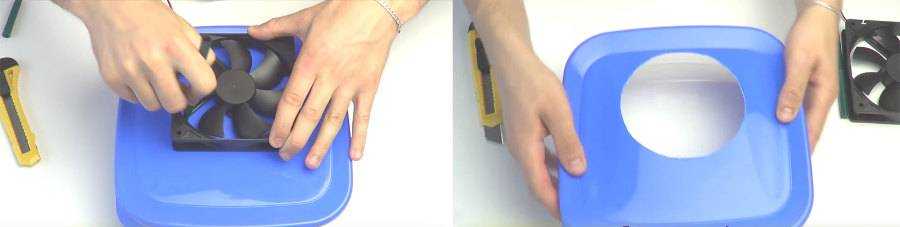

Отверстие под вентилятор

второе — гофры

Крепление гофры

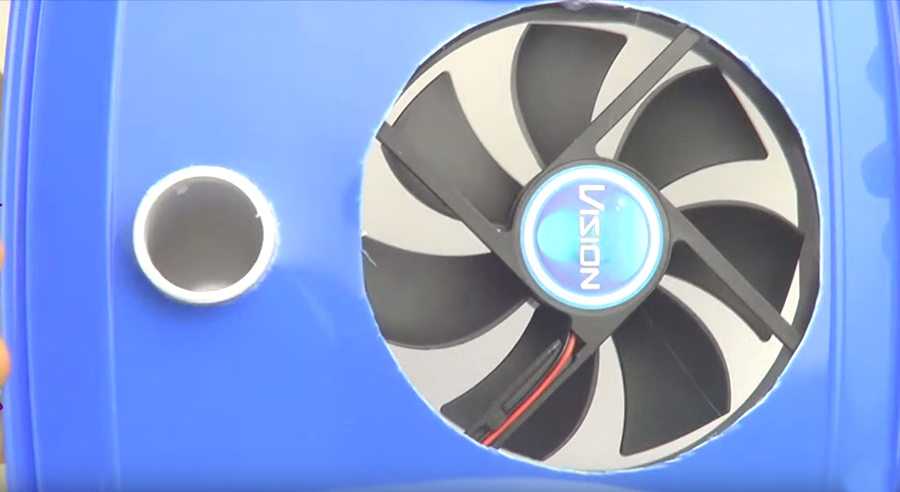

2 шаг. Вид готовой крышки

Вид с внутренней стороны крышки

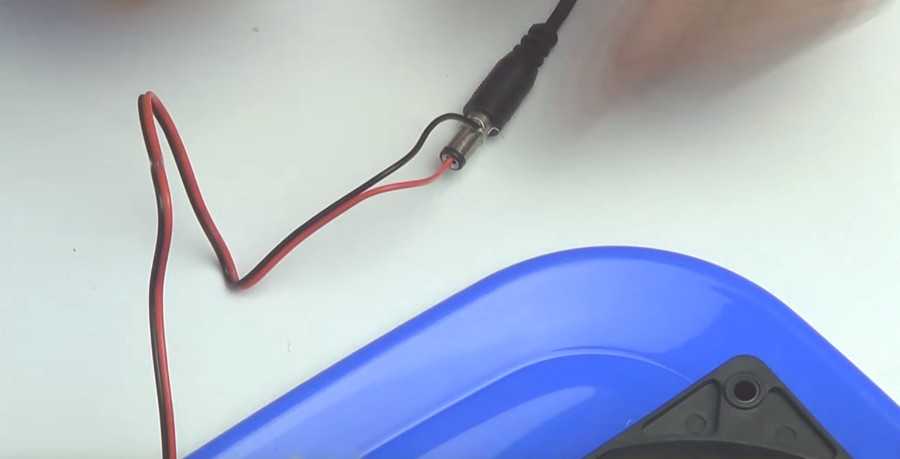

3 шаг. Подключаем вентилятор к блоку питания. Красный провод у нас плюс, поэтому мы вставляем его в гнездо, черный — минус, подключаем на внешнюю сторону штекера. После изолируем все соединения.

Подключение вентилятора

Охлаждение с помощью элементов Пельтье

Применение этих деталей для сборки самодельного кондиционера – вопрос спорный. Все дело в энергопотреблении элементов Пельтье (иначе – термоэлектрические преобразователи), несопоставимого с количеством вырабатываемого холода. Внешне они выглядят как пластины с 2 проводами, при подключении электричества одна поверхность элемента выделяет тепло, а вторая — холод.

Как поступают домашние умельцы и автолюбители – энтузиасты, стремящиеся к комфорту:

  1. Покупают от 4 до 8 элементов Пельтье и монтируют их «горячей» стороной на ребристый радиатор из алюминия.
  2. Устанавливают этот радиатор таким образом, чтобы он охлаждался уличным воздухом.
  3. К «холодной» стороне преобразователей крепят кулер от компьютера, чтобы он подавал комнатный воздух на пластину.

Схема охлаждения воздуха преобразователем Пельтье

Элементы Пельтье реально охлаждают воздушный поток, но при этом просто пожирают электричество. Ведь половина энергии расходуется впустую, поскольку преобразуется в тепло и рассеивается в атмосфере. То есть, на каждый затраченный Вт электроэнергии вы получите не больше 0.5 Вт холода, в то время как у сплит-системы это соотношение совсем другое – 1 : 3. Как это работает на практике, вы можете увидеть в очередном видео:

Практические рекомендации по работе

Итак, на диск накладываете куски замороженной жидкости. Затем при помощи саморезов крепите его в центр емкости. Снизу в таре и по периметру CD делаете отверстия. Первые выполняют функцию воздуховода, вторые позволяют стекать талой воде. К кулеру присоединяете кабель и монтируете его на верхнюю часть сосуда. Чтобы запустить конструкцию, вставляете USB в системный блок или подключаете его к ноутбуку.

Схема работы самодельного кондиционера в системе воздушного отопления и вентиляции дома или коттеджа.

Для шестого вида кондиционера вам пригодится очиститель воздуха, применяемый в автомобилях. Также не обойтись без вентиляционного прибора и шланга.

Чтобы изготовить корпус, можно воспользоваться подручными средствами. Наверняка у вас в доме найдется что-то подходящее. Например, фильтр отлично заменяется противомоскитной сеткой. Но перед установкой ее нужно сложить несколько раз. Резервуар воздухоочистителя наполняете жидкостью после того, как все детали будут соединены между собой. Принцип, по которому действует самодельное устройство, это путь, совершаемый воздушным потоком сквозь водяной барьер. Во время прохождения он охлаждается и выходит через фильтр.

Как сделать кондиционер своими руками пульверизаторного типа?

Для сборки понадобится:

  • тара с водой;
  • пульверизатор;
  • воздуховод;
  • вентиляционный прибор.

На заполненный сосуд установите воздуховод. Во внутренней камере размещаете распрыскиватель. Он должен иметь регулятор, который будет контролировать расход влаги. Запустив вентиляционное оборудование, вы активируете функционирование системы.

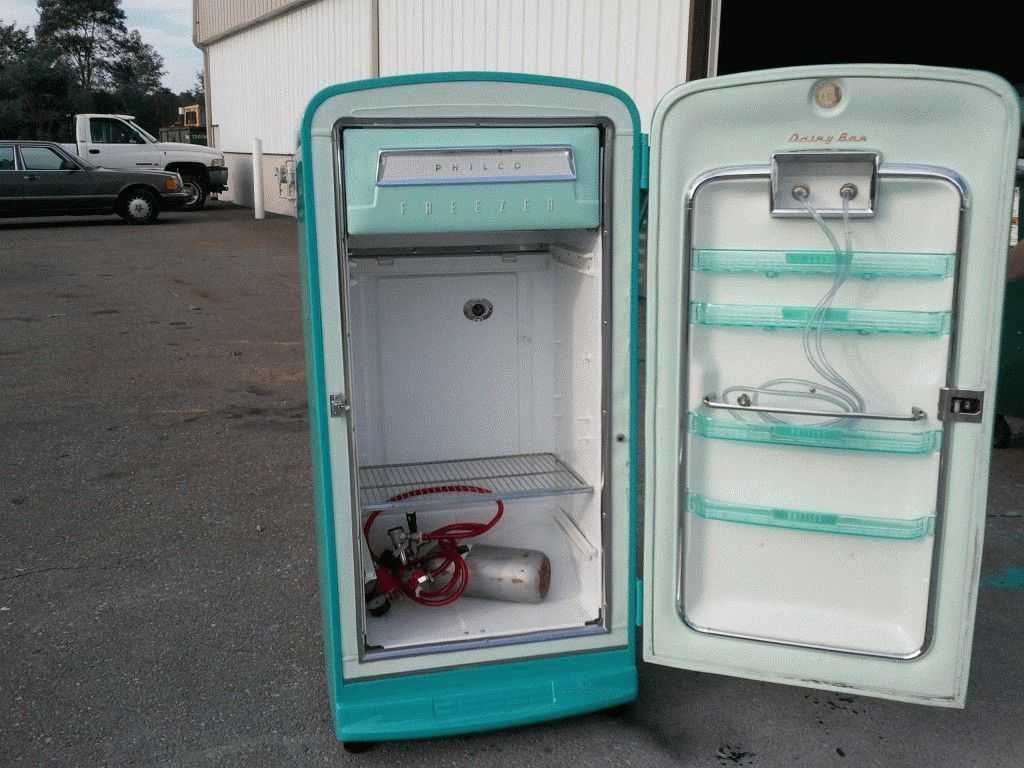

Для тех, у кого в доме пылится старый холодильник, подойдет этот совет. В форточку помещаете морозильную камеру. Предварительно изолируйте щели и отверстия.

Камера должна устанавливаться лицевой частью внутрь комнаты. Таким образом радиатор останется снаружи.

Для того чтобы холод не скапливался в одном месте, сбоку морозилки можно дрелью сделать несколько дырочек.

Еще один способ изготовления самодельного кондиционера из дорожного холодильника. Последний используют как основу системы. Также понадобится насос погружного типа и радиатор.

В переносной холодильник монтируется радиатор. Чтобы он не перемещался по корпусу, используйте силиконовый клей.

Снизу подсоединяете насос. Допускается использование аквариумного. Все провода должны находиться снаружи. На крышке изнутри вырезаете квадрат, а снаружи два небольших круга. В них вставляете небольшие вентиляторы. После этого объедините проводку. Для обеспечения бесшумной работы прибора на выход радиатора наденьте шланг.

Водяная охлаждающая установка

Идея проста и одновременно эффективна: через теплообменник с вентилятором, расположенный внутри помещения, прокачивается холодная вода. Поскольку ее температура лежит в пределах 5—10 °С, то воздушный поток охлаждается и в комнате становится прохладнее. Источником воды служит колодец либо скважина, а теплообменником выступает радиатор от машины или старого кондиционера.

Оригинальная идея — вставить радиатор с вентилятором в корпус от старого телевизора

Проточная система охлаждения состоит из 3 элементов:

  • собственно теплообменник;
  • погружной или скважинный насос;
  • утепленные трубопроводы подачи и сброса воды.

Изготовление водяного кондиционера

Порядок сборки охладителя следующий:

  1. Поставьте и закрепите в удобном месте помещения автомобильный радиатор.
  2. Проложите к нему подающую и обратную магистраль. Для соединения с патрубками элемента используйте переходники и хомуты.
  3. Смонтируйте насос в колодце или скважине и подключите к нему трубопровод подачи хладоносителя к теплообменнику.
  4. Участок подающей трубы утеплите, чтобы вода не нагревалась раньше времени. Обратную магистраль изолировать не обязательно.

Для охладителя можно приспособить радиатор автомобильной печки

Чтобы сделать водяной кондиционер и успешно его запустить, нужно решить 2 задачи: куда девать воду и как регулировать скорость ее подачи, ведь производительность насоса обычно превышает потребность. Проблему сброса воды предлагаем решить такими способами:

  • собирать в накопительную емкость, откуда происходит полив огорода;
  • перебрасывать в другую скважину, как это делает тепловой насос типа «вода-вода»;
  • организовать замкнутый контур циркуляции со вторым теплообменником, погруженным на дно колодца.

Оборот воды можно организовать по схеме теплового насоса

Чтобы снизить производительность насоса, нужно управлять оборотами двигателя, что невозможно без частотного преобразователя (иначе – инвертора), что влетит вам в копеечку. Всякие автотрансформаторы и другие придумки не годятся – так вы просто «положите» электромотор насосного агрегата. Без покупки дорогого оборудования вопрос решается так:

  • для колодца глубиной до 10 м можно использовать циркуляционный насос для отопления соответствующей мощности;
  • ограничить поступление воды к радиатору можно с помощью перепускного клапана, сбрасывающего ее часть обратно в скважину. Пример работы водяного кондиционера показан в очередном видео:

Плюсы и минусы проточной системы

Коротко о позитивных моментах:

  • кондиционер способен как нагревать, так и охлаждать помещение;
  • конструкция проста по сравнению с заводской сплит-системой;
  • даже если придется купить насос и трубы, затраты на изготовление будут невысокими.

Часть негативных моментов и способов их устранения мы уже перечислили – трудности с регулированием подачи и проблема сброса воды. Есть и другой недостаток: систему нереально использовать в квартире (нет источника холодной воды) либо в автомобиле по понятным причинам.

Вывод. Самодельный кондиционер – калорифер на воде – конструкция вполне жизнеспособная. При желании можно смастерить приличный охладитель для частного дома при условии, что на участке есть скважина с грунтовыми водами приемлемой температуры.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
HOSTBOARD.RU
Добавить комментарий
