Как сделать сабвуфер «стелс» своими руками
Рассмотрев, как сделать короб своими руками, следует отметить, что не всегда владелец намерен установить объемный ящик в багажнике. По этой причине многие автолюбители интересуются, как сделать сабвуфер «стелс» своими руками.
Хорошо известно, что стелс сабвуфер отличается практичностью, не занимает много места и часто является заводским решением на автомобилях, где в акустической системе использован саб.
Сразу отметим, качественно сделать и установить сабвуфер стелс сложнее и дороже, чем обычный ящик. Если же необходим исключительно такой вариант, тогда для изготовления и монтажа потребуется:
- НЧ-динамик;
- решетка-гриль для защиты;
- розетка для подключения к усилителю;
- провод для подключения НЧ-динамика к розетке;
- ДСП или многослойная фанера (толщина 2 см);
- немного ДВП, эпоксидный клей, стеклоткань;
- саморезы по дереву, монтажный скотч и полиэтиленовая пленка;
- инструментов нужны отвертка, дрель, лобзик и кисточка;
Определившись с местом установки, нужно разгрузить багажник, снять обшивку багажника в месте установки саба, чтобы получить возможность установить сабвуфер максимально близко к крылу автомобиля.
На начальном этапе на пол в багажнике нужно простелить полиэтиленовую пленку, чтобы защитить внутреннюю обшивку от эпоксидного клея и реализовать крепление для прикручивания задней стенки саба. Затем потребуется скотчем обклеить внутреннюю сторону. Скотч клеится в пару слоев.
Теперь нужно нарезать стеклоткань небольшими отрезками (куски по 20 см в дину и ширину). Далее указанные куски накладываются на малярный скотч, после чего осуществляется проклейка эпоксидным клеем. Стекловолокно лучше класть внахлест, что позволяет избавиться от заметных швов, стыков и т.д.
Далее слои стеклоткани прилепливаются друг на друга, промазывая эпоксидным клеем каждый слой. Основная задача — получить лист толщиной около 1 см, на что потребуется 4 или 5 слоев.
Основная задача, форма должна быть выполнена так, чтобы не мешать петлям багажника, то есть самодельный сабвуфер не должен препятствовать закрытию багажника. Убрав все лишние части, остается из ДСП вырезать боковые стенки, а также верхнюю часть-крышку. Округлую часть можно сделать из фанеры, при этом особых расчетов не потребуется.
Единственное, чтобы получилась округлая форма, фанеру нужно намочить, согнуть так, как нужно, далее прикрепить и выждать время до полного высыхания. Все листы ДСП нужно проклеивать эпоксидным клеем или использовать герметики, после чего стягивать их саморезами. Что касается короба из стекловолокна, его также приклеивают эпоксидной смолой, а после высыхания смолы для крепления используются саморезы.
Теперь остается сделать замеры передней панели, после чего ее можно вырезать. После лобзиком вырезается отверстие под динамик. После того, как панель готова, ее прикрепляют к корпусу саморезами.
Чтобы это сделать, по всей внутренней части панели ставятся бруски (расстояние выдерживается немного больше толщины фанеры). Например, 2.5 см от края. Такое решение позволит крепить переднюю часть вверху, снизу, слева и справа. Результат — надежное соединение, особенно с округлой частью.
Завершающим этапом становится вырезание отверстия для розетки, которое делается в торцевой части. По окончании оценивается прочность конструкции. Если необходимо, можно добавить еще слоев эпоксидного клея и стекловолокна на изогнутую часть.
Предупреждения
Фазоинвертор Amping 100
128 p.
Порт фазоинвертора.Внутренний диаметр 100 мм.Длина 110 мм.Посадочное отверстие 103мм.Толщина стенок 2.5-3мм.
В корзину
1. Кит-набор – 12000 руб.
2. Заготовки корпусов – 3800 руб. (с доставкой)
3. Пленка d–c–fix – 945 руб.
4. Синтепон – 296 руб.
Итого, с учетом клея, проводов, разного крепежа и т.д. получилось, примерно, 18 000 руб.
Остальные компоненты стереосистемы тоже бюджетные: ЦАП SU4 (AK4493), подключенный по USB к компьютеру и усилитель fx-audio 502spro. Экспериментировал с ламповым предусилителем fx-audio, но без него звук мне нравится больше. В будущем поменяю на что-то лучшее, хотя и так все устраивает.
Сперва нужно выбрать сторону, которая будет «лицевой», и в ней рассверлить отверстие для динамика, после чего вставить его в это отверстие и прикрутить (приклеить, прибить, по желанию). Оставшиеся внутренности желательно поместить так, чтоб ни один из проводов не перегибался или прижимался, а также мелкие детали не издавали люфта. Если размер был выбран правильно, то всё поместится. Завершающим шагом будет прикрепление последней пластин, которая закроет коробку.
Шаг 7: Жмут проводов
1-я –верхний штекер для динамиков. Нижний для питания.
2 и 3: показывает, как подключать магнитолу к питанию и динамикам.
- Красные и желтые провода, подключаются к клеммам питания преобразователя;
- Черный провод подключаем к «земле» преобразователя;
- Фиолетовый и фиолетовый с черной полосой идет на правый задний динамик;
- Аква и аква с черной полосой идет на левый задний динамик;
- Серый и серый с черной полосой идут на передний правый динамик;
- Белый и белый с черной полосой идут на передний левый динамик.
Закрытый ящик
Передняя стенка будет из ДСП в 23 мм толщиной, а боковая — толщиной 20 мм. Выпилим стенки нужных размеров и в необходимом количестве, затем производим сборку корпуса.
Все соединения лучше сделать клеем и саморезами, которые вкручиваются с интервалом в 5 см.
Под них предварительно сверлим отверстия сверлом диаметром 3 мм, а под головки саморезов возьмем сверло на 10 мм.
Затем, на боковой стороне циркулем размечаем отверстие для акустического терминала. Отверстие вырезаем электролобзиком. Акустический терминал под высоким давлением может давать призвуки. Чтобы избежать этого, экранируем его с помощью небольшой коробочкой. Промазываем соединения клеем и прикручиваем саморезами. Рубанком срезаем выступающие части корпуса.
На передней стенке таким же способом размечаем и вырезаем отверстие для установки динамика. Чтобы защитить корпус от влаги и конденсата, следует пропитать его мебельным нитролаком. Лак наносим еще и на переднюю панель, на внутренний торец. Для большей привлекательности внешнего вида можно оклеить снаружи карпетом. В качестве клея используется тот же нитролак. Соединяем сабвуферный динамик и акустический терминал и закрепляем их в корпусе.
Бандпас 6-го порядка
Наиболее сложный по расчетам и сборке сабвуфер. Требуется основательная подготовительная работа с расчетами. Сравним с БП 4, но диапазон частот выдает гораздо больший. Правильно рассчитывать КПД и мощность этого сабвуфера сложно даже при помощи программ имитации. Обычно все параметры подбираются по наитию, исходя из личных предпочтений.
Устройство корпуса сложнее, чем в других сабвуферах, поэтому, для придания дополнительной прочности соединениям, их выполняют с помощью деревянных брусков, которые закрепляются саморезами. Все составляющие детали вырезаем строго по размерам. В перегородке, предназначенной для динамической головки, отметить циркулем и вырезать отверстие, разметить и просверлить отверстия под крепление динамика. Далее, по периметру крепим брусок. Затем одну из боковых стенок сабвуфера соединяем с днищем и устанавливаем перегородку под динамик.
Бандпасс 6-го порядка
Вторая боковая стенка сабвуфера крепится вслед за этим к перегородке и днищу. После этого бруски крепятся по периметру обеих камер. Вторая боковая стенка корпуса также крепится к днищу и перегородке. Затем прикрепляются бруски по периметру камер. Далее вырезаются 2 отверстия для фазоинверторов, и собирается сабвуфер. Делается это по технологии, аналогичной БП 4. Но дополнительным материалом шумоизоляции используется вата. Ее располагают между ватином и внутренней поверхностью корпуса сабвуфера. В качестве дополнительной отделки сабвуфер можно покрасить.
Как правильно установить и подключить сабвуфер в машине
Установка самодельного устройства в машине, а также его подключение потребуют наличия определённого инструмента. Итак, помимо того, что нужны сабвуфер и усилитель к нему, придётся заранее побеспокоиться и о следующих приспособлениях:
- предохранитель;
- провода (три проводка в одной обмотке — на питание, на «+» к аккумулятору и провод к магнитоле);
- конденсатор;
- кусачки;
- изолента;
- пластиковые хомуты;
- комплект гаечных ключей.
Подключение проводов производится по следующей схеме:
- Изначально провод сабвуфера выводится к усилителю.
- От усиливающего устройства провод подводится к автомагнитоле.
- Провод питания «+» необходимо защитить от повреждений — например, завернуть его в гофру.
- Предохранитель ставится на этом же проводе «+» на минимальном расстоянии от аккумулятора.
Сабвуфер можно подключить самостоятельно, опираясь на параметры данной схемы
Видео: подключение и настройка сабвуфера
Самостоятельное проектирование, изготовление и подключение сабвуферов в автомобиле доступно практически каждому водителю. Залогом успеха дела станет как грамотный расчёт габаритов и объёма изделия, так и аккуратная сборка корпуса. При этом автолюбитель может самостоятельно подобрать нужный размер динамиков, чтобы создать в салоне то звучание низких частот, которое его больше всего устраивает.
Главная →
Тюнинг →
Способы изготовления
Компьютерные колонки, являясь малогабаритными, не требуют мощных динамиков, усилитель которых питается от 12 и более вольт питающего напряжения. Таким колонкам достаточно лишь пяти вольт, поступающих с USB-порта или зарядки для смартфона.
Более мощные – для подключения телевизора, кинопроектора, магнитолы – потребуют отдельный блок питания. Потребуется 10 и более ампер тока с напряжением 12 В, как от автомобильного аккумулятора, выдающего до сотен ампер.
Несмотря на использование пластика в качестве материала корпуса многими производителями, «самодельщики» выполняют «коробку» из дерева или пиломатериалов на его основе. Все грани корпуса покрываются водостойким лаком.
Конструкция современных колонок использует не пустое пространство внутри ящика, заполненное воздухом и оснащённое низкочастотным фазоинвертором для улучшения передачи низких частот, а заполнение демпфирующим материалом. Характеристики современных фирменных динамиков улучшились настолько, что их свободно можно «запереть» внутри.
Для точной подстройки амплитудно-частотной характеристики предусмотрите эквалайзер – несколько регуляторов, управляющих отдельными полосами звуковых частот. Если в магнитоле или музыкальном центре нет такой подстройки, схема усилителя немного усложняется. Микросхема, на базе которой собран усилитель, обладает такой функцией. Для ПК или ноутбука такая необходимость резко отпадает – система Windows предусматривает графический виртуальный эквалайзер, например, в настройках WM Player. Планшеты на базе Android позволяют настроить АЧХ на любом из сторонних приложений.
Для пустотелых колонок внутри применяется звуковой лабиринт – конструкция из внутренних стенок, расположенных под разными углами (внутренний акустический расчёт). Это улучшенный вариант, выдающий наиболее эффективную АЧХ, – без перепрограммирования устройства, выполняющего роль звукового процессора. По сравнению с фазоинвертором он позволяет избежать бьющего в одно место потока воздуха при существенной громкости, направлен не вперёд, а назад. На задней и верхней частях корпуса располагается окошко.
Технологический процесс изготовления заключается в следующем. Убедитесь, что у вас всё уже заготовлено.
Разметьте и распилите фанеру или доску ДСП (либо из натурального дерева) на фрагменты, ориентируясь по чертежу.
Поставьте колонку в нужный угол комнаты или возле любой из стен. Включите музыку и пройдитесь по комнате, вслушиваясь в звук. Переместите колонку в тот угол или место, откуда она лучше всего звучит. Это называется акустическим расчётом комнаты. Если колонок две, расположите их в зоне отдыха комнаты так, чтобы 3D-стереозвучание показало себя «во всей красе».
Изготовление печатной платы для усилителей и выпрямителя
Пожалуй, не менее трудоемкий процесс, который отнимет немало времени. Если схема, выбранная вами, достаточно простая, то нанести рисунок на фольгированный материал можно при помощи перманентного маркера. Предварительно только обработайте фольгу электролитом для автомобильных аккумуляторов либо соляной кислотой. Это позволит обезжирить поверхность и улучшит процесс травления. Если рисунок печатной платы сложный, то лучше воспользоваться лазерно-утюжной технологией и софтом для рисования дорожек. Вот как сделать колонку своими руками, а именно печатную плату для нее.
В программе намечаете расположение элементов, рисуете дорожки, после чего распечатываете получившееся изображение на лазерном принтере с максимальной насыщенностью черного цвета. Бумагу лучше использовать глянцевую. Затем укладываете рисунок лицевой стороной на поверхность фольги текстолита, крепите бумагу и заворачиваете в чистую ветошь. Нагретым утюгом теперь нужно водить по ветоши, чтобы рисунок отпечатался максимально точно. Эта процедура проводится в течение 10-15 минут. После ее завершения смачиваете бумагу в воде, все лишнее уйдет, а на фольге останется только тонер. При необходимости корректировки нужно дорисовать недостающие элементы перманентным маркером.
Корпус для сабвуфера: как сделать своими руками
С учетом того, что бандпас самый сложный в изготовлении, данный корпус трудно спроектировать и выполнить расчет короба сабвуфера без специальных навыков, знаний и опыта.
С одной стороны, можно использовать для расчета сабвуфера программу WinlSD. Данный софт позволяет подобрать размер, просчитать объем сабвуфера и даже создать трехмерную модель.
Однако с другой стороны обычному автовладельцу без специальных знаний такая задача обычно не под силу (нужно знать характеристики динамика, учитывать целый ряд дополнительных особенностей и т.д.).
На деле, чтобы сделать саб своими руками, лучше остановиться на закрытом ящике или фазоинверторе
При этом рекомендуется обращать внимание именно на второй вариант в качестве самодельного сабвуфера.. Данного решения (при условии правильного проектирования) будет более чем достаточно
Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д
Данного решения (при условии правильного проектирования) будет более чем достаточно. Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д.
Итак, сначала подбираем материал для изготовления сабвуфера. Обычно для этих целей используется многослойная фанера. Также можно взять ДСП. Данные материалы отличаются доступной ценой, с ними просто работать, обеспечивают неплохую шумоизоляцию.
В качестве примера, рассмотрим сабвуфер из многослойной фанеры (толщина 3 см.) Для того, чтобы сделать короб для сабвуфера, нужно подготовить, в среднем, около 100 саморезов по дереву 50-55 мм.
Еще нужно закупить шумоизоляцию, иметь дрель, шуруповерт или отвертку, электролобзик, жидкие гвозди, герметик и клей ПВА, около 3 метров карпета и клемник. Следующим шагом становятся чертежи короба для сабвуфера.
Расчет короба для сабвуфера является индивидуальным, параметры зависят от размеров динамика и т.д. На примере рассмотрим саб с одним динамиком 12 дюймов. Объем ящика для саба с одним таким динамиком, согласно рекомендациям специалистов, составляет 45-50 литров.

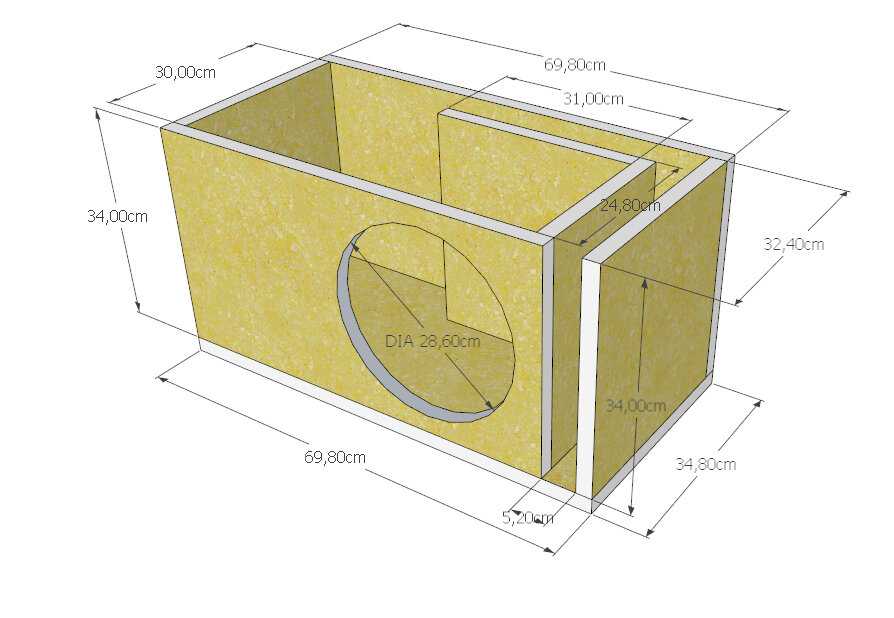

Чтобы рассчитать короб под сабвуфер, ниже приведена ознакомительная схема с размерами панелей. Если вы не имеет навыков подобной работы, рекомендуется отдельно изучить материалы, как самому сделать чертеж для сабвуфера.
Во время проектирования нужно отдельно следить за тем, чтобы минимальное расстояние от стенок корпуса до динамика, как и сам объем ящика, рассчитывалось исключительно по внутренней поверхности, а не по внешней.
Идем далее. После подготовки всех элементов, можно переходить к сборке короба для сабвуфера. Первым делом, лобзиком вырезается отверстие под динамик. Например, динамик 30 см
Обратите внимание, наименьшее расстояние от центра диффузора до стенки саба, условно, 200 мм. Можно отмерять 230 мм., так как 3 см это ширина самой фанеры
Затем вырезается отверстие под щель фазоинвертора. Также вместо щели можно использовать трубку. Затем можно собрать фазоинверторную щель, после чего прикрепить к передней панели саба. Стыки проклеиваются жидкими гвоздями, потом закручиваются саморезы. Саморезы нужно затягивать максимально плотно, чтобы не возникало резонансных колебаний.
Теперь можно собрать боковые стенки корпуса, точно так же промазав их жидкими гвоздями и стянув саморезами. Также нужно вырезать на задней крышке корпуса под саб отверстие для клемника. Далее все части саба нужно соединить, проверяя правильность размеров самих элементов конструкци и качество крепления.
На данном этапе можно вставить динамик, не прикручивая проверить его посадку и дальше переходить к отделке ящика. На начальном этапе требуется проклеить стыки, щели и зазоры эпоксидным клеем. Также можно использовать герметики. Затем, при помощи клея ПВА вся верхняя поверхность проклеивается шумоизоляцией.
Внешняя поверхность обтягивается карпетом (в том числе и щель фазоинвертора). Карпет крепится эпоксидным клеем и/или мебельным степлером. Теперь динамик можно снова вставить и хорошо прикрутить. Завершающим этапом становится протяжка проводов от динамика на клемник. После того, как вся конструкция «усядется» и высохнет, саб можно подключать к усилителю. Для этого нужно знать, как подключить сабвуфер в автомобиле правильно.
Инструкция по самостоятельной сборке блютуз-колонки
Для выполнения работы следует провести ряд операций.
Изготовление корпуса
Есть два варианта корпуса для самодельной колонки:
- Использовать готовый. В качестве первого и бюджетного корпуса может служить футляр от очков или контейнер для еды, в которых необходимо просверлить отверстия под динамики и разъём для зарядки. Потом, после получения нужного нам опыта, можно купить готовый корпус в магазине для радиолюбителей.
- Изготовить из фанеры, МДФ или акрила. Тогда будет корпус нужного размера и формы.
Изготовление лицевой и задней панели из фанеры
Способ изготовления:
- Нарезанная фанера намазывается столярным клеем.
- Складывается в правильном порядке и укрепляется планками из МДФ.
- Затем фанера зажимается струбцинами и оставляется на сутки, чтобы клей засох.
Изготовление лицевой панели
Задняя панель выпиливается по размеру передней.
Задняя панель может быть «глухой», но для улучшения качества звучания и расширения частотного диапазона на неё суперклеем приклеивают бас-рефлекторы (мембраны). Они работают без электричества за счёт изменения давления внутри корпуса.
Панель следует укрепить полосами из МДФ, их можно приклеить на суперклей.
Задняя панель
Изготовление боковых панелей
Боковые панели вырезают из высококачественной фанеры толщиной 18 мм.
Процесс изготовления:
- Лицевая панель прикладывается к листу фанеры и обводится по контуру, затем делается отступ внутрь на 10 мм и проводится внутренний контур.
- Затем подбирается коронка по дереву подходящего радиуса. Сверлятся отверстия по углам внутреннего контура, остальное выпиливается лобзиком.
- После панель пилится по внутреннему контуру, а потом по наружному.
- Боковые панели обильно промазываются столярным клеем, складываются в стопку и укладываются под пресс или сжимаются струбцинами до высыхания клея.
- После высыхания боковая панель шлифуется.
- Для большей герметичности её изнутри покрывают тонким слоем лака или клея.
Размещение электроники
Спаять всё по схеме просто, понадобится паяльник и припой. Для изоляции можно использовать термоусадочные трубки или изоленту.
Схема портативной колонки
Установка аккумулятора
Собирать батарейный модуль следует только из аккумуляторов с одинаковым напряжением, в противном случае плата защиты будет работать некорректно, что приведёт к частой перезарядке и порче аккумуляторов.
По схеме припаивается плата защиты (BMS-контроллер) и устанавливается гнездо зарядки и выключатель.
Сборка аккумуляторного блока, гнёзда зарядки и платы защиты
Подключение Bluetooth-модуля и усилителя
Для экономии места в корпусе рекомендуется крепить bluetooth-модуль к плате усиления. Для соединения используется тонкий провод. На этом этапе может быть произведена установка платы декодера для подключения флешки.
Приклеивание боковой и лицевой панелей
Боковая панель приклеивается к задней панели на столярный клей, после высыхания место стыка дополнительно проклеивают термоклеем для герметичности. После того как установка компонентов в коробку завершена, передняя панель приклеивается на столярный клей и прижимается струбциной до высыхания. Дополнительно можно установить защиту динамиков.
Сделать портативную колонку своими руками несложно, необходимо лишь соблюдать инструкции и иметь материалы и инструменты.
Фазоинвертор
Данный тип более громоздкий, его сложнее рассчитывать и настраивать, однако самодельный сабвуфер имеет КПД и качество звучания значительно выше предыдущего варианта. Как и в предыдущем случае, расчеты параметров ведутся с помощью одной из программ.
Выбираем фазоинвертор для сабвуфера
Вырезаем по нужным размерам стенки и аккуратно скрепляем их друг с другом клеем и саморезами. Рекомендуется промазать швы изнутри силиконовым герметиком. Для шпаклевки используется автомобильная двухкомпонентная шпаклевку. Необходимо как можно тщательнее отшлифовать корпус.
Вырезаем отверстия для фазоинвертора, специальных ручек-карманов и розетки. Устанавливаем и проверяем надежность всех креплений. Можно обтянуть кожей корпус.
Существуют варианты ФИ щелевого типа. Основным отличием является уникальный щелочной инвертор. Из-за особой конструкции крепление лучше делать с помощью длинных шурупов, для герметизации используются жидкие гвозди или клей «Момент». Однако, наибольшая прочность и герметизация получается, если ткань применить и эпоксидную смолу. В остальном процесс изготовления и сборки схож с обычным фазоинвертором.
Фазоинвертор
Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:
Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
Несложный расчет корпуса;
Перенастройка в случае необходимости
Это особенно важно для новичков;
Хорошее охлаждение динамика.
Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:
- ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
- Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
- Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.
Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.
ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.
Какой объем короба требуется для фазоинвертора?
- для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
- для 10-дюймового динамика (25 см) – 34-46 литров,
- для 12-дюймового (30 см) – 47-78 литров,
- для 15-дюймового (38 см) – 79-120 литров
- и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.
Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.
От чего зависит настройка ФИ короба
Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.
Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:
для 8-дюймового сабвуфера потребуется 60-115 кв.см,
для 10-дюймового – 100-160 кв.см,
для 12-дюймового – 140-270 кв.см,
для 15-дюймового – 240-420 кв.см,
для 18-дюймового – 360-580 кв.см.
Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.
Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.
Какими бывают короба для Существует
сабвуфера? несколько типов ящиков для конструкции. От сабвуфера короба напрямую зависит качество которое, звука Вы получите на выходе. Ниже представлены популярные наиболее типы сабвуферов:
Закрытый ящик – простой наиболее в изготовлении и проектировке, его название само говорит за себя. Низкочастотный динамик помещается в деревянный герметичный корпус, который улучшает его характеристики акустические. Изготовить сабвуфер в авто с таким довольно корпусом просто, однако он имеет самый КПД низкий.
Бандпас 4-го порядка – это тип корпус, сабвуфера которого разделен на камеры. Объемы камер этих разные, в одной из них размещен второй, а во динамик – фазоинвертор (воздуховод). Одной из особенностей типа этого сабвуфера является способность конструкции частоты ограничивать, которые воспроизводит диффузор.
Бандпас 6-го отличается порядка от 4-го порядка наличием еще одного еще и фазоинвертора одной камеры. Есть два бандпасов типа 6-го порядка – первый имеет один второй, а фазоинвертор два (один из них общих обеих для камер). Этот тип короба наиболее является сложным в проектировании, но выдает максимальный Фазоинвертор.
КПД – сабвуфер со специальной трубкой в корпусе. выводит Она воздух и обеспечивает дополнительное звучание от части задней динамика. По сложности в изготовлении и качеству этот звучания тип нечто среднее между ящиком закрытым и бандпасом.
Желая получить наиболее звучание качественное, можно остановить свой выбор на конструкция. Но бандпасах этого типа имеет множество которые, деталей надо тщательно спроектировать и просчитать. это Все можно сделать с помощью специальной WinlSD программы, которая не только определит оптимальный объем и размер сабвуфера, но и создаст его 3D модель, а просчитает также размеры всех деталей.
К сожалению, программа эта требует хотя бы минимальный знаний в сфере этой и рядовому автолюбителю навряд ли удастся все сделать верно с первого раза. Тем для, более того, чтобы программа правильно необходимы, ей работала некоторые параметры динамика, которые известны также не всем. Если Вы не планируете принимать соревнованиях в участие по авто-звуку советуем отбросить Интересуетесь.
Фазоинвертор наиболее будет оптимальным решением для самодельного Этот. сабвуфера тип короба хорош тем, трубка что (фазоинвертор) позволяет лучше воспроизводить низкие самые частоты. Фактически это дополнительный звука источник, который содействует звучанию сабвуфера и КПД повышает.
Проектирование акустики
Изначально выбираем количество колонок, тип, местоположение. Очевидно, изготавливать в большем числе, нежели имеет каналов домашний кинотеатр, неразумный тактический ход. Кассетному магнитофону хватит двух колонок. К домашнему кинотеатру выйдет уже не менее шести корпусов (динамиков будет больше). Согласно потребностям аксессуары встраиваются в мебель, качество воспроизведения низких частот хромает. Теперь вопрос выбора динамиков: в издании авторства Найденко, Карпова приведена номенклатура:
Трехполосная акустическая система
- Низкие частоты – головка CA21RE (H397) посадкой на 8 дюймов.
- Средний диапазон – головка MP14RCY/P (H522) на 5 дюймов.
- Верхние частоты – головка 27TDC (H1149) на 27 мм.
Приводили базовые принципы конструирования акустических систем, предлагали электрическую схему фильтра, рассекающего поток на две части (выше дан перечень трех поддиапазонов), приводили название покупных динамиков, решающих задачу создания двух колонок стерео. Избегаем повторяться, читатели могут взять труд полистать раздел, найти конкретные названия.
Следующим вопросом будет фильтр. Полагаем, фирма National Semiconductor не обидится, если отскриним чертеж усилителя перевода Ридико. Рисунок показывает активный фильтр с питанием +15, -15 вольт, 5 однотипных микросхем (операционных усилителей), граничная частота поддиапазонов вычисляется формулой, приведенной на изображении (дублируем текстом):
f = 1 / 2П RC;
П – число Пи, известное школьникам (3,14); R, C – номиналы резистора, емкости. На рисунке R = 24 кОм, С – замалчивается.
Активный фильтр, питаемый электрическим током
Учитывая возможности выбранных динамиков, читатель сможет подобрать параметр. Берутся характеристики полосы воспроизведения колонки, находится стык перекрытия между ними, туда выносится граничная частота. Благодаря формуле, вычисляем величину емкости. Номинал сопротивления избегайте трогать, причина: может (спорный факт) задавать рабочую точку усилителя, коэффициент передачи. На частотной характеристике, приведенной в переводе, которую опускаем, граница составляет 1 кГц. Давайте посчитаем емкость указанного случая:
С = 1 / 2П Rf = 1 / 2 х 3,14 х 24000 х 1000 = 6,6 пФ.
Не ахти какая большая емкость, выбирается из условия максимально допустимого напряжения. В схеме с источниками +15 и -15 В вряд ли стоит номинал, превышающий суммарный уровень (30 вольт), возьмите пробивное напряжение (справочник поможет) не менее 50 вольт. Не пытайтесь поставить электролитические конденсаторы постоянного тока, схема обретает шансы взлететь на воздух. Отсутствует смысл разыскивать исходную схему чипа LM833 по причине Сизифова труда. Некоторые читатели найдут замену микросхеме, отличающуюся… надеемся на понимание.
Насчет сравнительно небольшой емкости конденсаторов (рознично и суммарной) описание фильтра говорит: благодаря низкому импедансу головок без активных компонентов номиналы пришлось бы увеличить. Закономерно вызывая появление искажений, обусловленных наличием электролитических конденсаторов, катушек с ферромагнитным сердечником. Не стесняйтесь двигать границу деления диапазонов, общая пропускная способность остается прежней.
Пассивные фильтры акустической системы
Пассивные фильтры соберет своими руками каждый обученный пайке, курс школьной физики. В крайнем случае заручитесь помощью Гоноровского, лучше некуда расписаны тонкости прохождения сигналов через радиоэлектронные линии, обладающие нелинейными свойствами. Приведенный материал заинтересовал авторов фильтрами низкой и высокой частоты. Желающие поделить сигнал на три части должны зачитываться трудами, раскрывающими базис полосовых фильтров. Максимально допустимое (или пробивное) напряжение выйдет мизерным, номинал станет значительным. Под стать упомянутым электролитическим конденсаторам емкости номиналом десятки микрофарад (три порядка выше используемых активным фильтром).
Новичков тревожит вопрос получения напряжения +15, -15 В питания акустических систем. Намотайте трансформатор (пример приводился, программа ПК Trans50Hz), снабдите двухполупериодным выпрямителем (диодный мост), профильтруйте, наслаждайтесь. Наконец, активный или пассивный фильтр прикупите. Называется указанная вещица кроссовером, внимательно подбирайте динамики, диапазоны точнее соотносите с параметрами фильтра.
