Крепление проектора к потолку

Как установить?

Прежде чем выполнить крепление настенного кронштейна для видеопроектора, следует хорошо продумать его размещение. Кроме того, к зоне установки следует заранее провести все необходимые кабельные линии и правильно рассчитать длину штанги. Для определения длины штанги нужно показатель высоты экрана вычесть из общей высоты помещения.

Что же касается самой установки, то ее чаще всего выполняют способами, зависящими от материала стены.

• Бетонные стены. В первую очередь придется сделать на стене разметки под кронштейн и пробить (просверлить) отверстия. Затем вбиваются дюбеля, прикладывается пластина кронштейна и фиксируется с помощью саморезов.
• Стены обшитые гипсокартоном. В том случае, когда проектор весит менее 5 кг, то кронштейн можно фиксировать прямо к листам гипсокартона с помощью дюбелей-бабочек. Если же аппаратура тяжелая (более 5 кг), то кронштейн нужно крепить к предварительно установленным металлическим профилям.

Завершением монтажных работ считается настройка проектора. Для этого необходимо осуществить следующие действия:

• включить технику, задернуть шторы и выключить все лампочки (сделать освещение в комнате минимальным);
• с помощью специальных настроек выровнять на экране положение картинки и откорректировать фокусировку;
• отрегулировать яркость и контрастность.

О том, как установить крепление проектора Promethean, смотрите далее.

Полочка в ванной комнате

В ванной комнате есть свои нюансы при работе с полочками. Если стены покрыты плиткой, то вы сможете закрепить полочку, только на швах. Ведь если попробовать просверлить плитку посередине, то из-за вибрации она может расколоться или даже отпасть. Конечно, есть специальное оборудование, которое позволяет сверлить плитку, но оно дорогостоящее, и покупать его экономически невыгодно.

Если у вас угловой вариант полочки, то, как и для прямого, нужно сначала сделать разметку. Но в ванной использовать уровень необязательно, так как все равно анкера будут находиться в шве, и даже если он неровный, отступить все равно не получится.

Установка проектора на потолок

Крепление проекционного оборудования к потолку имеет свои особенности. Сделать это тяжелее, чем в случае с телевизором или колонками. Изображение на экран должно передаваться максимально четко. Только при правильной установке просмотр кино принесет удовольствие и порадует яркой картинкой.

Определение высоты и места установки

Где повесить проектор, определяют по форме помещения, размеру экрана и характеристикам самого оборудования. Также учитывают препятствия на пути лучей — люстры, кондиционеры и другие приборы. Проверяют, не смогут ли повредить технику домашние питомцы или люди (это вероятно, если в доме есть высокий подиум).

Перед началом установки вычисляют проекционное расстояние между экраном и объективом. Для этого в инструкции к аппарату нужно найти проекционное отношение. Значение представлено числовым диапазоном или одной цифрой. Чтобы получить искомую величину, умножают ширину экрана на проекционное отношение, выраженные в дюймах или сантиметрах. Так, для экрана диагональю 100 см при проекционном отношении от 2:1 до 3:1 расстояние должно быть 200-300 см.

По этой же формуле узнают, какого размера нужен экран, если техника должна стоять в определенной точке. Тогда расстояние до планируемого места делят на проекционное отношение и получают нужную ширину. Например, 10 м/2:1=5 м.

Выбирая место под проектор, нужно учитывать:

• расположение сидений — их не ставят снизу, если оборудование тяжелое, особенно когда домашний кинотеатр используется для демонстрации мультфильмов детям;
• места розеток — длины кабеля должно хватать, чтобы подключиться к электросети;
• качество изображения — картинка будет разной в зависимости от расстояния даже если расчеты правильные, поэтому нужно попробовать несколько позиций.

Далее находят величину вертикального смещения проектора (в процентах), при которой изображение правильно отображается. Этот параметр тоже указывается в инструкции. При плюсовом значении картинка располагается выше, при минусовом — ниже объектива. Положительные числа важнее, поскольку оборудование монтируется перевернутым.

На следующем этапе вычисляют оптимальную высоту по формуле: высоту экрана умножают на показатель вертикального смещения. Например, если высота экрана 124 см, а вертикальное смещение +/-96,3%, или 0,963, получится: 124*0,963=119,4 см. Это значит, что аппаратуру надо установить соответственно до 119 см выше или 119 см ниже середины демонстрационной панели.

Еще одно важное значение, которое нужно выяснить перед тем, как крепить проектор к потолку — горизонтальное смещение объектива. Линзы должны быть направлены в центр экрана

Позиция вычисляется по предыдущей формуле, но берется показатель горизонтального смещения (%), умноженный на ширину экрана.

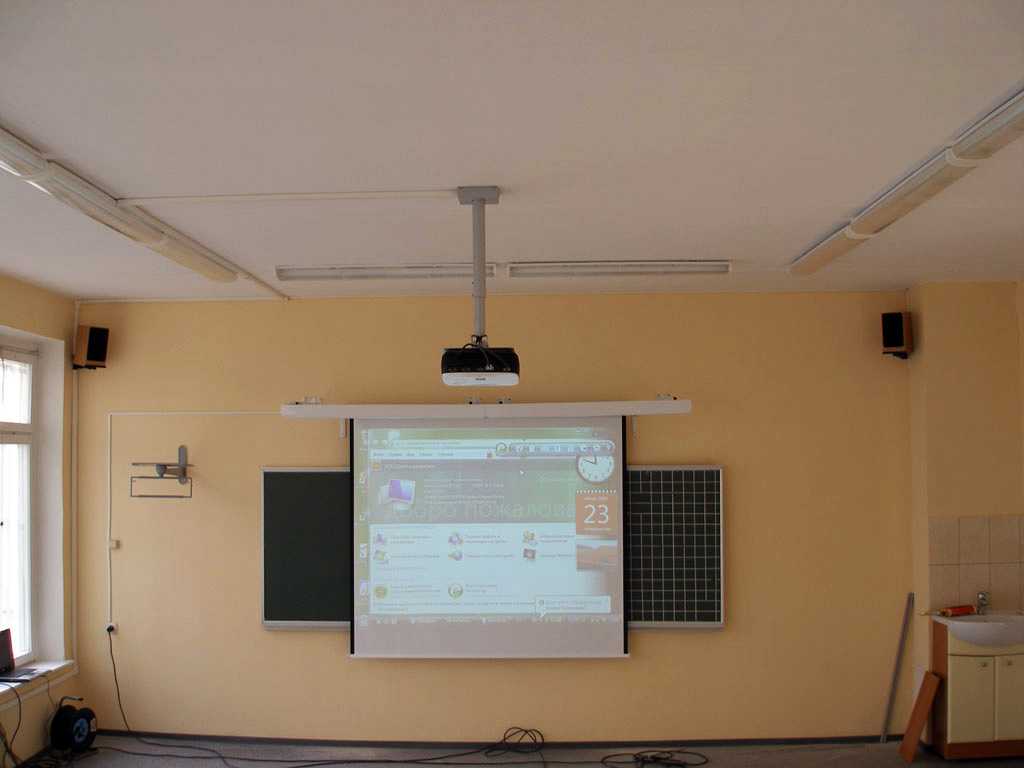

Сложные подсчеты чаще применяются при установке демонстрационного оборудования в больших помещениях. Дома же бывает достаточно вычислить высоту штанги (Х), которая определяется так:

Х=А-В-С, где:

• А — высота стен;
• В — расстояние от пола до нижнего края демонстрационного экрана;
• С — длина вертикали полотна.

Например: 2,5-1-1= 0,5 м.

Большинство кронштейнов делают возможным сдвиг оборудования по вертикали. Это позволяет найти наиболее подходящую точку. Если штанга имеет фиксированную длину, то кронштейн крепят на рекомендуемой производителем высоте.

Монтаж кронштейна и крепление проектора

Когда все расчеты сделаны, выбирают крепление, подходящее под марку проектора, и подводят кабели. Затем приступают к монтажу:

1. Прикручивают проектор к лапкам или нижней платформе кронштейна в соответствии с рекомендациями производителя. Проверяют надежность крепления.
2. Раскрывают экран, на который будет осуществляться трансляция.
3. Регулируют высоту подвеса.
4. Проверяют качество картинки, предварительно прикрепив проектор к потолку. Границы кадра при зуме в среднем положении должны совпадать с краями экрана, как и центр изображения и демонстрационного полотна.
5. От середины экрана проводят перпендикуляр по потолку, отмечают место, под которым надо разместить центр объектива.
6. В бетонном потолке просверливают отверстия и вставляют пластиковые дюбели. В деревянных домах для этого находят балочное перекрытие.
7. Центрируют аппарат, чтобы углы не перевешивали.
8. Надежно закручивают винты.
9. Регулируют положение проектора по осям X, Y, Z.

Установка крепежных деталей

Работу по креплению кронштейнов для проектора на потолочном перекрытии, вне зависимости от его модели, осуществляют стандартным способом:

• при помощи перфоратора делают отверстия;
• в них вставляют дюбели;
• посредством отверстий, имеющихся в монтажной панели, вкручивают саморезы.

В том, как закрепить проектор на потолке, ничего сложного нет, но это при условии, что перекрытие в доме или квартире бетонное или деревянное, а владельцев устаивает наличие видимых проводов. Созерцать их под потолочной поверхностью не совсем эстетично.

Чтобы провода и розетки не испортили внешний вид потолка и стилистику интерьера помещения, установку проектора желательно запланировать накануне ремонта, когда имеется возможность расположить коммуникации за натяжной или подвесной потолочной конструкцией или проложить в бетонном перекрытии штробу для кабелей.

Если решение о приобретении проектора было принято после завершения ремонта, нужно хорошо продумать, как произвести монтаж.

Крепление к бетонному потолку

Если решение об установке излучателя было принято после окончания ремонта, то для монтажа оборудования рекомендуется приобрести кабель-канал, который поможет замаскировать электрические провода и не испортить внешний вид помещения. В остальном особенности монтажа кронштейна ничем не отличаются от процедуры, описанной выше.

Крепление к потолку из гипсокартона

Потолок из гипсокартона позволяет замаскировать электропроводку, в том числе провода, обеспечивающие работу проектора. Однако, перед тем как осуществить подобные манипуляции, рекомендуется убедиться в том, что электрика, скрытая навесным потолком, будет надежно защищена от попадания влаги.

Установить крепеж для компактного проектора можно при помощи дюбелей-бабочек, которые раскрываются при вкручивании в них саморезов. Такая конструкция сможет удержать аппаратуру, вес которой не превышает 5 кг. Если оборудование весит более 5 кг, то монтаж потолочного крепления для него нужно производить в металлический профиль, удерживающий гипсокартон. Чтобы его обнаружить, достаточно воспользоваться магнитом.

Кроме того, чтобы установить кронштейн на таком потолке, можно сделать отверстие в гипсокартоне и закрепить конструкцию на бетонном основании. Такой вариант установки потребует последующей маскировки места вывода крепления для проектора. Для этой цели подойдет полиуретановая розетка.

Крепление к потолку типа Армстронг

Потолок Армстронг представляет собой ячеистый каркас, в секции которого помещены декоративные плиты. Для установки потолочного крепежа достаточно изъять один или несколько элементов потолка и произвести монтаж к основному перекрытию по классической схеме. Коммуникации, необходимые для работы проектора, рекомендуется поместить в специальный гофрированный шланг.

В одной из плит потребуется сделать отверстие для вывода штанги кронштейна наружу. После окончания всех манипуляций нужно вернуть элементы потолка на место и подключить проекционную установку. Если потребуется вывод проводов из-под потолка, то для их маскировки также можно воспользоваться кабель-каналом.

Крепление к натяжному потолку

Если в помещении планируется установка натяжного потолка, то монтаж видеопроектора на потолок рекомендуется совместить с проведением косметического ремонта. В таком случае перед установкой натяжного полотна потребуется закрепить кронштейн. Если штанга крепления имеет недостаточную длину, то между основным потолком и установочной пластиной нужно установить закладную, добавляющую высоту кронштейну.

Зачастую решение об установке потолочного крепления для проектора принимается после натяжения полотна. В таком случае необходимо разобраться, как прикрепить проектор к натяжному потолку.Для решения этой проблемы потребуется обратиться к специалистам, которые проведут частичный или полный демонтаж верха и, после установки кронштейна, вернут его на место. В крайнем случае можно использовать термокольца, чтобы сделать отверстие в полотне и установить крепление на бетонную основу. Но из-за того, что отверстие для удобства установки придется делать значительно больше, чем диаметр трубы кронштейна, придется потом продумывать различные варианты маскировки отверстия в потолке.

Крепление на стену

Чтобы разместить проецирующую установку на стене, необходимо приобрести крепление соответствующего типа. После покупки и определения с местом его размещения необходимо прикрутить кронштейн к стене на обозначенное место. Для фиксации нужно использовать дюбели или анкерные болты (в зависимости от габаритов оборудования). Завершить монтаж проектора нужно закреплением аппаратуры на кронштейне.

Особенности крепления полок в зависимости от типа стены

При монтаже крепежа для полок к стене следует учитывать особенности материала, из которого сделана основа. Чем выше его прочность, тем надежнее будет зафиксирована навесная конструкция. Мягкие деревянные и хрупкие гипсокартонные поверхности не способны обеспечить качественную поддержку. Способы крепления полок к ним и тип используемой фурнитуры отличаются.

Бетонная стена

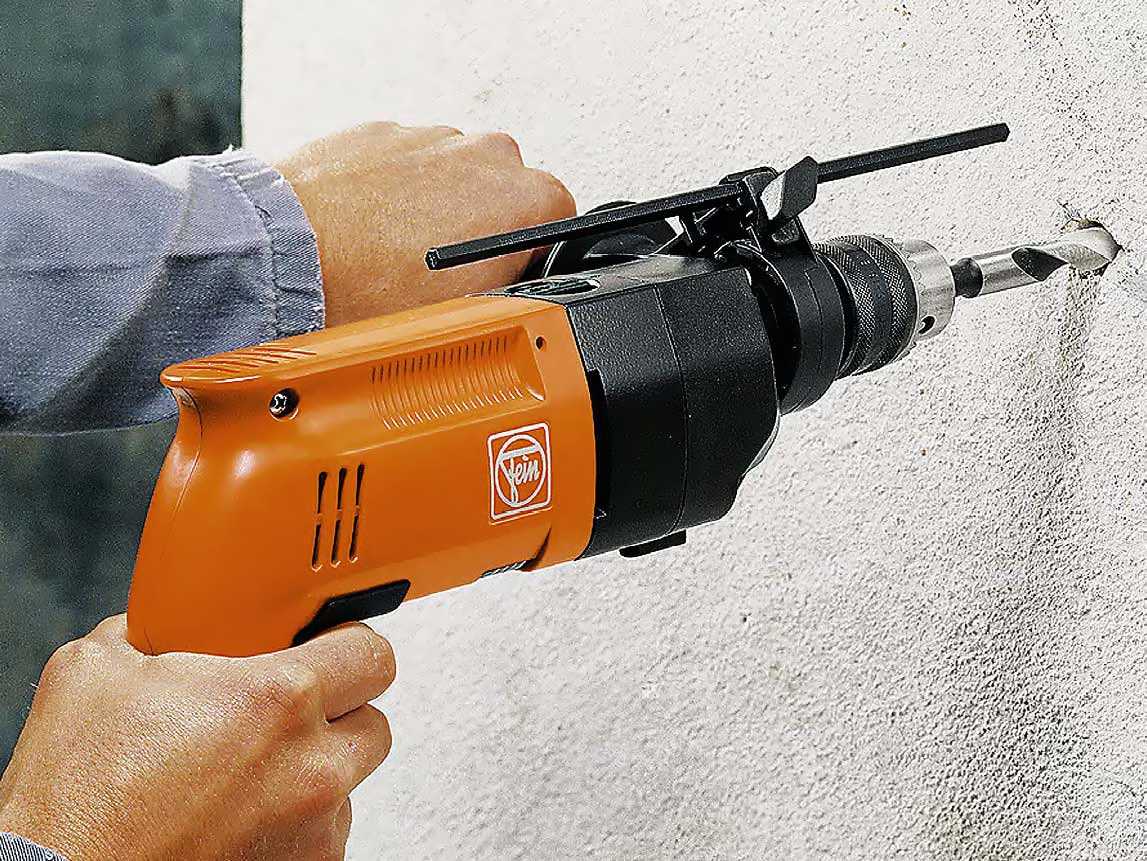

Чтобы просверлить в твердой бетонной поверхности отверстие, нужен перфоратор. Работа должна выполняться с помощью специального сверла по бетону, диаметр которого подбирают по размеру дюбеля. Глубина отверстия должна совпадать с длиной крепежа.

Сверло располагают под прямым углом, при самом небольшом наклоне диаметр отверстия на входе увеличится, а потому дюбель и саморез не будут прочно зафиксированы. Это может стать причиной падения полки в дальнейшем.

Гипсокартонная стена

При работе с ГКЛ используют 2 метода:

1. Первый подходит для уже возведенных конструкций, однако установленные подобным способом навесные конструкции могут использоваться лишь для декоративных целей. Тяжелые предметы на них размещать нельзя. В этом случае отверстия сверлят в любом месте, где требуется закрепить на стене полку. Наиболее надежную фиксацию в хрупком материале обеспечивает дюбель специальной формы – бабочка. Он вставляется в отверстие, а когда в него вкручивают саморез, крылья дюбеля раскрываются. Они распределяют нагрузку по всей прилегающей площади ГКЛ, благодаря чему материал не крошится.
2. Второй требует подготовки еще на этапе создания перегородки из гипсокартона. При сооружении каркаса на линии, где планируется установка настенных полок или других тяжелых навесных предметов мебели, делают дополнительные поперечные перекладины. Их крепят к вертикальным стойкам. Это улучшает жесткость всей конструкции. Крепеж в дальнейшем вкручивают строго в эти перекладины.

Скрытое крепление для полок позволяет создать дополнительное место для хранения с минимальным вмешательством в стиль интерьера

Установку можно осуществить самостоятельно, однако, важно правильно рассчитать нагрузку и подобрать в соответствии с ней потайную фурнитуру

На кирпичную стену

Повесить полочку на кирпичную стену удобнее всего с помощью дюбель-гвоздей. Вот какие действия для этого придется предпринять:

• прикрутить к изделию подобранный крепеж;
• приложить его к стене и прорисовать маркером или карандашом места расположения отверстий;
• просверлить дрелью отверстия в стене на месте меток;
• вставить в них дюбель;
• приложить к стене полочку;
• вставить в дюбель кончик гвоздя сквозь отверстия крепежа;
• аккуратно вбить гвоздь молотком;
• когда гвоздь войдет в стену почти полностью, докрутить его отверткой (это необходимо, чтобы не повредить молотком монтируемый предмет интерьера).

Вместо дюбель-гвоздей можно использовать шурупы с дюбелем. Они несколько надежнее. Следует помнить, что их нельзя забивать молотком. Шурупы можно вкручивать в дюбель лишь отверткой.

Что учесть при выборе?

Рассмотрим, какие нюансы нужно учитывать, выбирая идеальный кронштейн для фиксации проектора.

• Выясните допустимую загрузку подставки. Она должна соответствовать массе устройства, которая отражается в технической документации. Только при соблюдении этого условия можно быть уверенными, что основание выдержит вес аппаратуры. Нужно учитывать тот момент, что большинство потолочных кронштейнов рассчитаны на удержание веса не более 11 кг.
• Расположение всех гнёзд и отверстий для подключения к аппаратуре должны обязательно совпадать. Если деталь является универсальной, её нужно выбирать таким образом, чтоб платформа была настроена максимально точно и тщательно. Это условие является фактором безопасности.
• Размерные параметры штанги обязательно должны соответствовать проекционному расстоянию. Даже детали с раздвижными механизмами имеют определённые ограничения, касающиеся длины. Именно поэтому для начала необходимо произвести все необходимые расчёты и узнать, на каком уровне будет подвешен экран.
• Определитесь с имеющимся функционалом. Например, какова допустимость вращения или наклона шарнирного устройства. С такими составляющими пользователи смогут не только максимально точно настраивать картинку, но и сумеют изменять зону расположения экрана.
• Нельзя не учитывать конструкцию потолка, если подбирается потолочный держатель. К примеру, в условиях мансарды крыша располагается под углом, поэтому сюда нужно покупать кронштейн, угол наклона которого регулируется.

Крепеж телевизора на стену

Перед тем, как прикрепить телевизор на стену, нужно решить на какой высоте вешать телевизор и убедиться, что в выбранном месте нет скрытой проводки. Чтобы проверить наличие электрических проводов в стене, можно воспользоваться металлоискателем, световым или звуковым индикатором.

По возможности рекомендуется закрепить телевизор на стене своими руками поблизости от розетки, чтобы не потребовалось маскировать или прятать сетевой провод.

Перед тем, как установить телевизор, нужно внимательно осмотреть стену, чтобы понять, из какого материала она сделана и определиться с видом крепежа под телевизор. Самый лучший вариант – это бетон или кирпич.

Они способны выдержать даже телеприемники с самым большим экраном, в этом случае нужно выбрать специальные дюбеля для бетона.
Хорошим материалом, из которого сделана стена под телевизор, является дерево. Оно не должно быть гнилым, полым, потрескавшимся. Применяются дюбеля под дерево.
Гипсокартон не является хорошим выбором для монтажа телеприемника, т.к. при существенных нагрузках он прогибается, а крепеж может быть вырван и телеприемник упадет на пол.

Если выбора нет, кронштейн должен висеть не на самих листах, а на металлических направляющих, при этом крепить его нужно на специальные дюбеля-бабочки для гипсокартона. Такая конструкция получится надежной, а установленный телевизор не оборвется и не рухнет на пол.
Небольшие телеприемники с диагональю до 24 дюймов крепятся на стену без кронштейна, если они оснащены специальными пазами-ушками. Такая возможность прописывается в руководстве к технике, там же указывается, какой крепеж при этом можно использовать.

Нужно знать, что закрепленный телеприемник висит близко к стене, поэтому спрятать за ним кабель или подключить к нему флешку или иную технику будет очень сложно. Если телевизионная панель не оснащена специальными пазами, не нужно экспериментировать и пытаться повесить ее на стену таким способом.

Это закончится повреждением устройства. Установить телевизор на стену на фирменный кронштейн несложно, если есть соответствующий инструмент. Инструкция к устройству расскажет, как выглядит этот процесс.

Как правило, в комплекте с кронштейном идут универсальные болты разных диаметров, позволяющие закрепить направляющие на тыльной стороне телеприемника. Также в коробку производитель кладет дюбеля для настенного монтажа и рекомендует их использовать. Тем не менее, их, возможно, потребуется заменить в зависимости от материала стены.
При монтаже кронштейна сначала нужно при помощи карандаша, уровня и рулетки отметить подходящую высоту на стене и по уровню нанести разметку для сверления отверстий под дюбеля.

Далее нужно сделать отверстия и дюбелями прикрепить раму кронштейна к стене. Теперь необходимо перевернуть телевизор вниз экраном и закрепить на нем подвесы для установки на кронштейн

Человеку, крепящему направляющие, действовать требуется с осторожностью, особенно если телевизор тонкий

Не следует сильно давить, вкручивая болт, чтобы не повредить телеприемник. После этого нужно повесить телеэкран в пазы на раме кронштейна, при необходимости установить наклон или поворот.
Некоторые кронштейны бывают неразделяемые. В этом случае он полностью крепится к телеприемнику, а затем вешается на дюбеля в стене. Проводить эту операцию, особенно если устройство большое, лучше с чьей-то помощью, а не в одиночку.

Вертикальное смещение проектора(ВСП)

Данное значение влияет на высоту монтажа. Если вы сделаете расчет ВСП верно, то качество изображения, а конкретно его геометрия, будет на должном уровне.
У разных моделей проекторов ВСП разнится. Эти цифры также можно узнать из руководства по эксплуатации вашего проекционного агрегата. К примеру, ВСП положительное +96,3%, а отрицательное — -96,3%.

Если такое значение имеет минус, то есть становится отрицательным, то изображение будет идти ниже объектива и не попадает на проектор, а если + и положительное – то картинка будет идти выше отражающей поверхности.

Иногда сами проекторы имеют специальное кольцо регулировки по вертикали(оптический узел) Такая вещь позволяет не перемещать весь аппарат, а просто подстраивать конфигурацию изображения на месте.

Монтаж крепления для проектора

Теперь по порядку про хитрости монтажа на различные поверхности.

Основные принципы

Потолочные кронштейны независимо от их вида крепятся самым обычным способом:

• Перфоратором просверливаются отверстия.
• В отверстия вставляются дюбели.
• Через отверстия в монтажной панели в дюбели вворачиваются саморезы.

Казалось бы, ничего сложного в том, как прикрепить проектор к потолку, нет. Но это только в том случае, если потолок в квартире бетонный или деревянный, а жильцов устраивает вид проводов..

Согласитесь, такую картину созерцать будет не очень приятно. Как же поступить, чтобы провода и розетки не портили общий вид тщательно продуманного интерьера?

В идеале установку проектора нужно планировать ещё на этапе ремонта, когда есть возможность спрятать все неприглядные детали за подвесным или натяжным потолком, устроить в бетонном штробу для кабелей.

Если же решение о покупке проектора и установке его на потолок принято после ремонта, придется тщательно продумать, как это сделать.

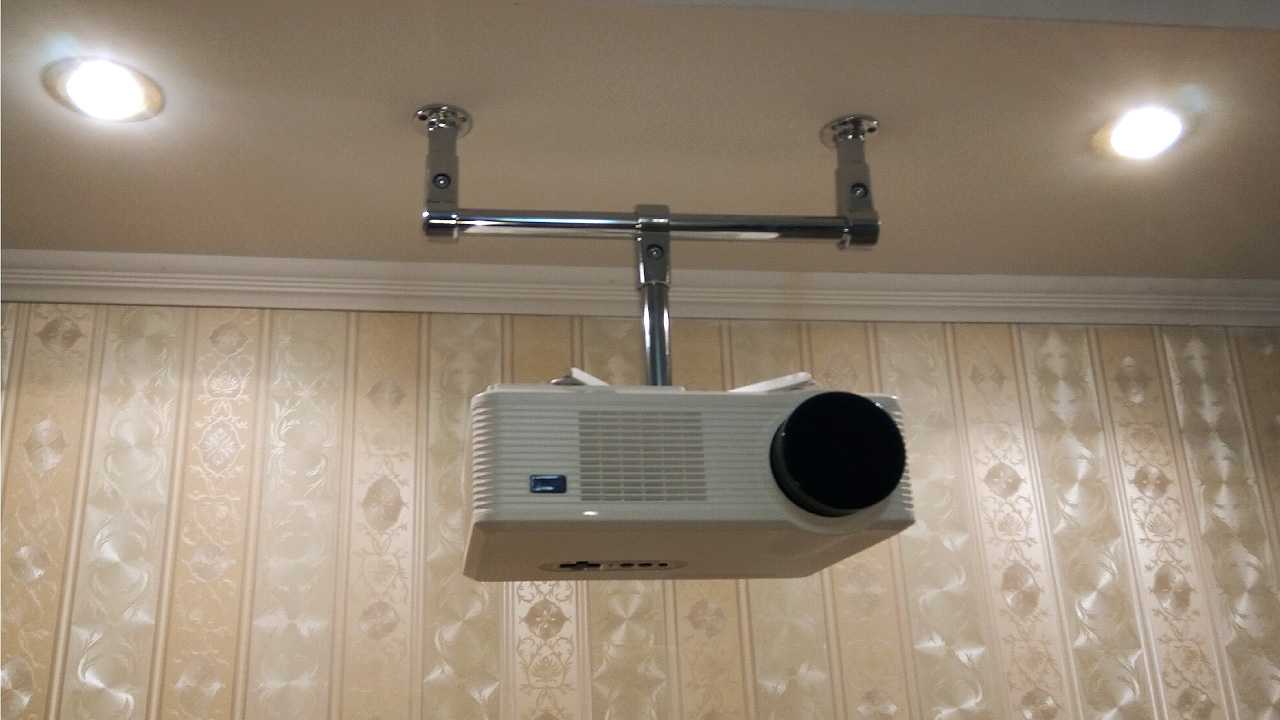

Крепление к бетонному потолку

Если нет желания переделывать ремонт, то решить задачу, как проекционную установку прикрепить к потолку из бетона, можно только одним способом: спрятать провода в кабель-канал, смонтировав его до места расположения розетки.

Крепление к потолку из гипсокартона

Подвесные потолки из гипсокартона – идеальный способ скрыть любые коммуникации, в том числе и силовые и сигнальные кабели для подключения проектора. Под ними же можно устроить и розетку, если вы уверены, что она надежно защищена от влаги и протечек сверху.

Но как прикрепить к потолку проектор, если он уже смонтирован, зашпаклеван и окрашен?

Если ваш аппарат обладает весом до 5 кг, можно использовать для монтажа подвесного кронштейна специальные дюбеля-бабочки, которые раскрываются за гипсокартоном, когда в них вкручиваются саморезы.

Если же проектор достаточно массивный, то крепеж можно осуществлять только в металлический каркас, к которому монтировался гипсокартон. Обнаружить его можно с помощью магнита.

Ещё один вариант – это устройство небольшого отверстия в гипсокартоне и крепление проекционной установки к потолку (бетонному). Однако этот вариант требует последующего декорирования сделанного в гипсокартоне отверстия, например, наклеиванием на него розетки из полиуретана.

По окончании монтажа кронштейна, вам все равно придется прятать провода. Это можно сделать как с использованием кабель-канала, так и, устроив на потолке декоративный короб из того же гипсокартона или деревянную фальш-балку.

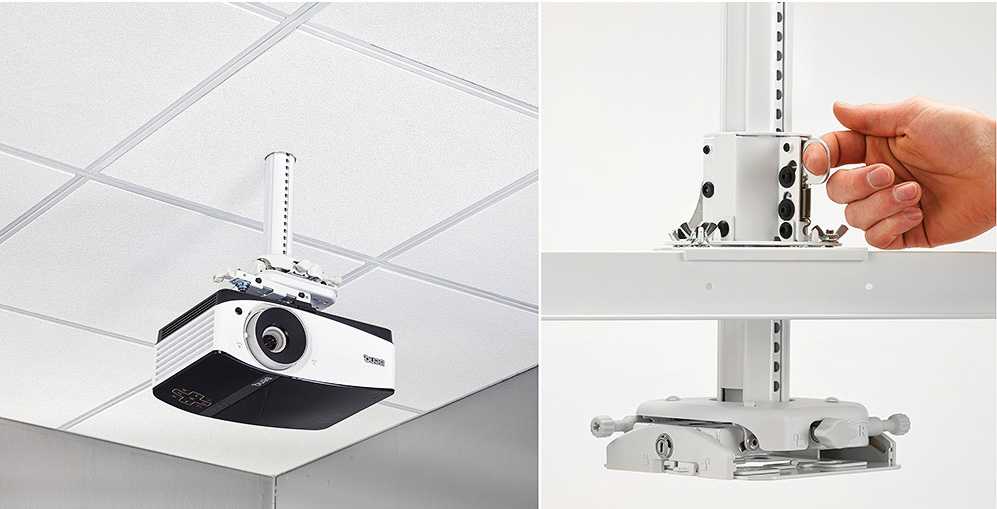

Крепление к потолку типа армстронг

Такие потолки отличаются устройством видимого каркаса, в ячейки которого вкладываются плиты. Они легко вынимаются и устанавливаются на место, поэтому крепление проектора будет осуществить очень просто.

Нужно только вынуть несколько плит и прикрепить кронштейн и розетку, к которой подвести силовой кабель в гофре.

Затем в потолочной плите вырезается отверстие для штанги, через которую провода выводятся вниз для подключения проекционной установки. К сожалению, если стены уже отделаны, то для подключения кабеля к сети его после выхода из-под потолка придется прятать в кабель-канал.

Крепление к натяжному потолку

Любые манипуляции с натяжным потолком должны проводиться специалистами. Когда об установке проектора известно до монтажа, к базовому потолку крепятся закладные, к которым прикручивается панель. Если длина штанги позволяет, можно обойтись и без закладных.

Впоследствии в полотне на месте закладных выжигается отверстие и укрепляется специальным кольцом. Штанга выводится наружу через это отверстие. Если же натяжной верх уже существует, то для монтажа проекционной установки его придется частично демонтировать, и вернуть на место кронштейна к базовому потолку. Теперь вы знаете, как подобрать крепеж для проектора потолочный, и как правильно смонтировать его на поверхность. Надеемся, статья была для вас полезной и информативной.
