Микрофон для видеонаблюдения

Виды

Этот тип устройств применяется не только в охранных или регистрирующих системах. Аудиомикрофоны необходимы при записи на видеокамеру любых торжественных событий, чтобы по истечении какого-то времени можно было вспомнить какое-либо мероприятие не только как немое кино.

Однако для обеспечения оптимального качества звука и соответствия его записываемой картинке рекомендуется подбирать микрофон по типу максимально совместимый с видеоаппаратурой.

На рынке электрооборудования этот тип гаджетов имеет множество разновидностей. Например, они, разделяются по способу размещения относительно видеокамеры на:

1. Встроенные/внешние.

Первыми оснащена большая часть популярных видеокамер. Однако они, как правило, не дают чистого звука, так как является многосторонними, а значит, в равной степени записывают как информацию, которую отслеживает в своем фокусе камера, так и посторонние шумы за ракурсом ее объектива. Например, на видео будет разговор двух людей, но в аудиосопровождении их речь будет заглушаться посторонними шумами вокруг, включая пение птиц или грохот машин на дороге.

Вторые, внешние устройства записи звуковой информации, как правило, располагаются вне видеокамеры. Они могут соединяться с ней посредством провода с разъемом, а также передавать аудиоданные на нее по отдельному каналу связи. Микрофоны этого типа, как правило, записывают звук более качественно, во-первых, потому что на них не экономят как на встроенных аналогах, а во-вторых, благодаря тому, что они могут быть установлены совсем рядом с контролируемым объектом.

По конструкции такие девайсы также подразделяются на типы, например, они бывают:

Как подключить микрофон шорох-8 к видеорегистратору

2. Петличные/пушки

Девайсы для записи звука на петлице отличаются миниатюрными размерами, поэтому часто используются при скрытой видеозаписи. Однако они вполне универсальны и могут функционировать с большинством фиксирующих устройств, включая видеорегистраторы.

Пушки – это второй вид таких аудиогаджетов, обладающий особенностью направленного захвата аудиоволн. Они применяются для особо качественного воспроизведения звука. Поэтому имеют в своей конструкции особые экраны, выполняющие роль шумовых фильтров.

Также микрофоны имеют следующие маркировки:

3. Активный/уличный/аналоговый

Активный, то есть имеющий в своей конструкции собственный усилитель, что позволяет получать более качественный и мощный звуковой сигнал для последующей его записи и воспроизведения.

Уличные аудиогаджеты, как правило, оснащаются шумовыми фильтрами, иначе из-за обилия шумов на записанных с помощью аудио трудно что-либо разобрать. Также они рассчитаны на резкие колебания шума, и даже звуковой удар, например, от резкого клаксона машины не может вывести их из строя.

Аналоговый микрофон представляет собой звукочувствительную мембрану, способную реагировать на колебания звука в окружающем пространстве, преобразуя их в звуковой сигнал с помощью электромагнитной системы.

Куда спрятать микрофон?

Все микрофоны линейки кроме Шорох -1 можно устанавливать где угодно: на потолке, в плинтусе и т.д благодаря регулировки АРУ и СВУЧ. Шорох -1 не имеет регулировки, а полезный радиус захвата звука до 5 метров, так что данную модель лучше устанавливать непосредственно в зоне звука.

1. Встроенные/внешние.

Первыми оснащена большая часть популярных видеокамер.
Однако они, как правило, не дают чистого звука, так как является многосторонними, а значит, в равной степени записывают как информацию, которую отслеживает в своем фокусе камера, так и посторонние шумы за ракурсом ее объектива. Например, на видео будет разговор двух людей, но в аудиосопровождении их речь будет заглушаться посторонними шумами вокруг, включая пение птиц или грохот машин на дороге.

Вторые, внешние устройства записи звуковой информации, как правило, располагаются вне видеокамеры.
Они могут соединяться с ней посредством провода с разъемом, а также передавать аудиоданные на нее по отдельному каналу связи. Микрофоны этого типа, как правило, записывают звук более качественно, во-первых, потому что на них не экономят как на встроенных аналогах, а во-вторых, благодаря тому, что они могут быть установлены совсем рядом с контролируемым объектом.

По конструкции такие девайсы также подразделяются на типы, например, они бывают:

2. Петличные/пушки

Девайсы для записи звука на петлице отличаются миниатюрными размерами, поэтому часто используются при скрытой видеозаписи.
Однако они вполне универсальны и могут функционировать с большинством фиксирующих устройств, включая видеорегистраторы.

Также микрофоны имеют следующие маркировки:

3. Активный/уличный/аналоговый

Уличные аудиогаджеты, как правило, оснащаются шумовыми фильтрами, иначе из-за обилия шумов на записанных с помощью аудио трудно что-либо разобрать.
Также они рассчитаны на резкие колебания шума, и даже звуковой удар, например, от резкого клаксона машины не может вывести их из строя.

Подсоединение микрофона к видеорегистратору

Практически все современные модели видеорегистраторов независимо от их типа имеют аудиовходы. Основной вопрос возникает не в схеме соединения а при выборе кабеля для трансляции аудиосигнала. Профессионалы обычно используют комбинированный коаксиальный кабель. Для небольшого расстояния в пределах 300 метров применяется тонкий кабель марки ШВЭВ 3х0,12, который благодаря гибкости и незначительному диаметру очень легко укладывать. Для расстояния в пределах 300 — 1000м можно использовать более толстый кабель с сечением провода не менее 0,5 мм. — КВК-2В2х0,5. Для прокладки вне помещения рекомендуется применять комбинированный кабель для улицы тип КВК 2П2х0,75.

Для установки микрофона в небольшом офисе в пределах 30 метров что не допускается использование кабеля FTP витая пара. Рекомендуется использование именно экранированного кабеля так как радиомагнитные наводки от электроснабжения помещения будут создавать значительные помехи аудиозаписи.

Важные нюансы

Прежде чем идти покупать микрофон определите свой бюджет. Есть отличные IP камеры, которые передают изображение и звук в обе стороны, т.е. не только случать, что говорят сотрудники, но и говорить им по громкой связи. Для таких камер важна скорость интернет-канала. Стоимость оборудования начинается от 7000 руб. и большинство их них для внутренних помещений.

Посмотрите обзоры камер:

Точно такая же камера, но под брендом другого производителя. Сперва я прочитал ее как Ajhua, потом поправил на Dahua

Если бюджет у вас ниже, но нужен внешний микрофон, покупайте дешевые IP камеры с аналоговым входом. Такие камеры могут передавать аудио сигнал.

На примере недорогая видеокамера бренда RVC-6767E. К белому коннектору подсоединяем центральный провод от микрофона.

У аналоговых видеорегистраторов — на задней панели есть аудиовход.

К гибридному видеорегистратору Elex H-8, можно подключить 8*AHD камер с разрешение 1080P, может работать в режиме AHD/аналог + IP: (2*AHD 1080P + 2*IP 1080Р), (8*AHD 720P + 8*IP 720P), а также к нему можно подключить 8 IP камер с разрешением 8*720P

IP видеорегистратор передает сигнал по витой паре, поэтому о возможности передачи аудио сигнала вы узнаете из технических характеристик или от поставщика оборудования.

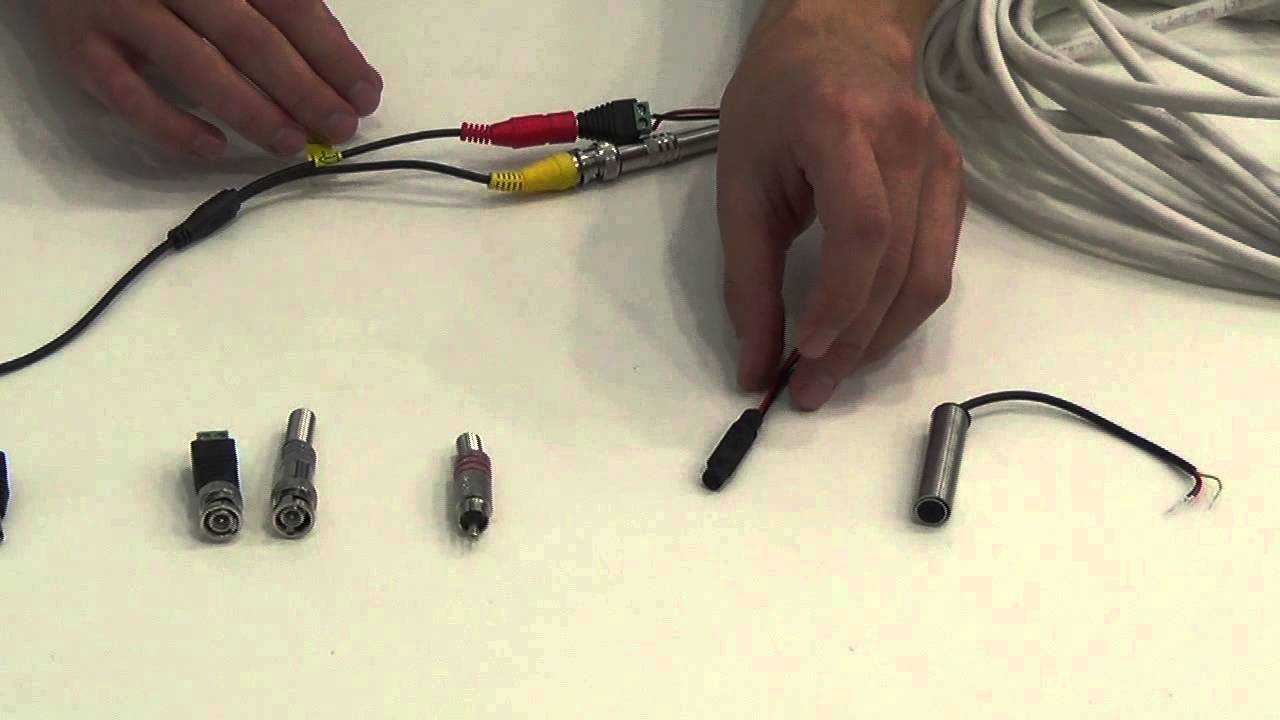

Как паять микрофон

Структурная схема приведена выше, но не для всех она понятна. К сожалению, все микрофоны я распаял и придется начертить наглядную схему, без видео.

Схема подключения микрофона к IP камере. Берем провод витой пары примерно 0,1-0,5 метра (в зависимости от места установки микрофона) и паяем

Определитесь с качеством микрофона. Если помещение маленькое и не шумное покупайте

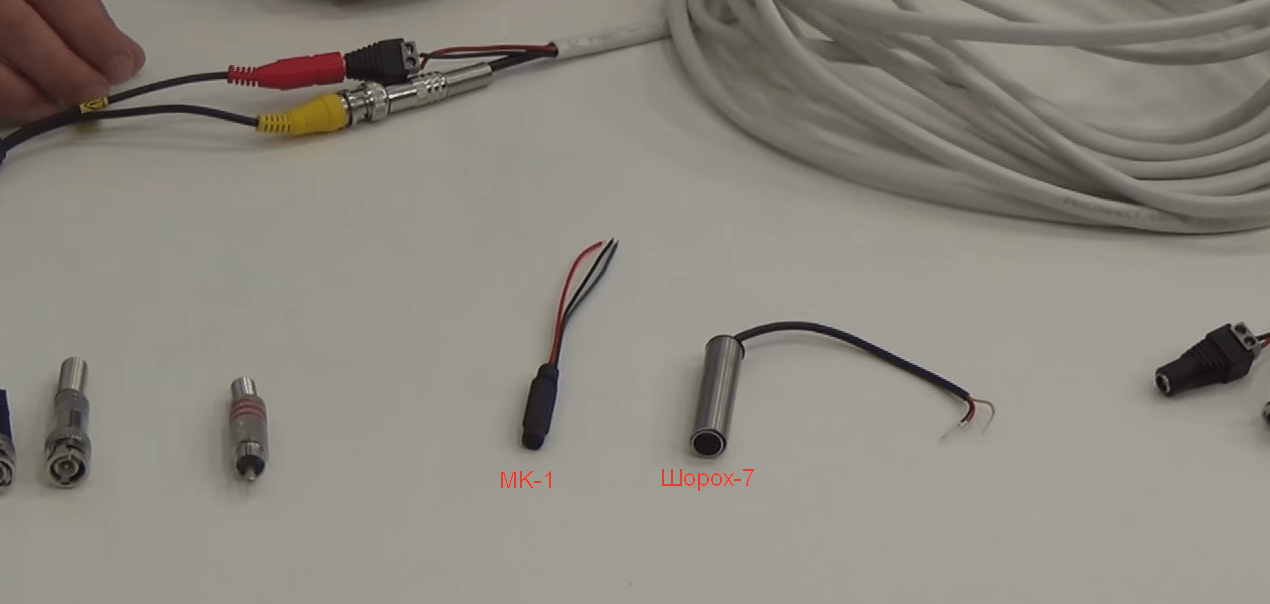

Виды микрофонов МК-1 — 2-3 метра, Шорох- 7 действует до 7 метров и имеет шумодаваление, но и стоит в 2-2,5 раза дороже

Как видите ничего сложного, нужно просто все провода соединить последовательно в один пучок. Помните, самое лучшее соединение — паянное.

В системах видеонаблюдения является одним из ключевых моментов при разрешении различных конфликтных ситуаций. Опираясь только на одну видеозапись нельзя с точностью определить нагрубил или продавец покупателю, грубо ли обращается няня с ребенком, что именно послужило причиной драки на улице.

Подключение микрофона к колонкам

В качестве бонуса в этой статье покажем наглядную схему подключения микрофона к компьютерным колонкам через стандартный разъем mini-jack 3.5 мм., он используется на наушниках, колонках и т.д. Напряжение выхода с микрофона достаточно для прямого подключения к колонкам, к разъему line-In компьютера, к телевизору или другим усилителям звука.

Схема подключения к колонкам

В этой статье мы постарались наглядно показать наглядные схемы подключения микрофона к видеорегистратору через разные типы кабеля. При выборе микрофона, а в продаже у нас большой выбор микрофонов для видеорегистратора

Обращайте внимание на то что микрофоны с АРУ (автоматической регулировкой усиления) не требуется регулировать, микрофонам же без АРУ требуется не сложная регулировка

Микрофоны с автоматической регулировкой усиления Шорох-1, Шорох-7, Шорох-8, МКУ-4П, МВК-М03

Микрофоны с ручной регулировкой усиления МВК-М02, МВК-М022, МКУ-1, МКУ-2П.

Схемы подключения

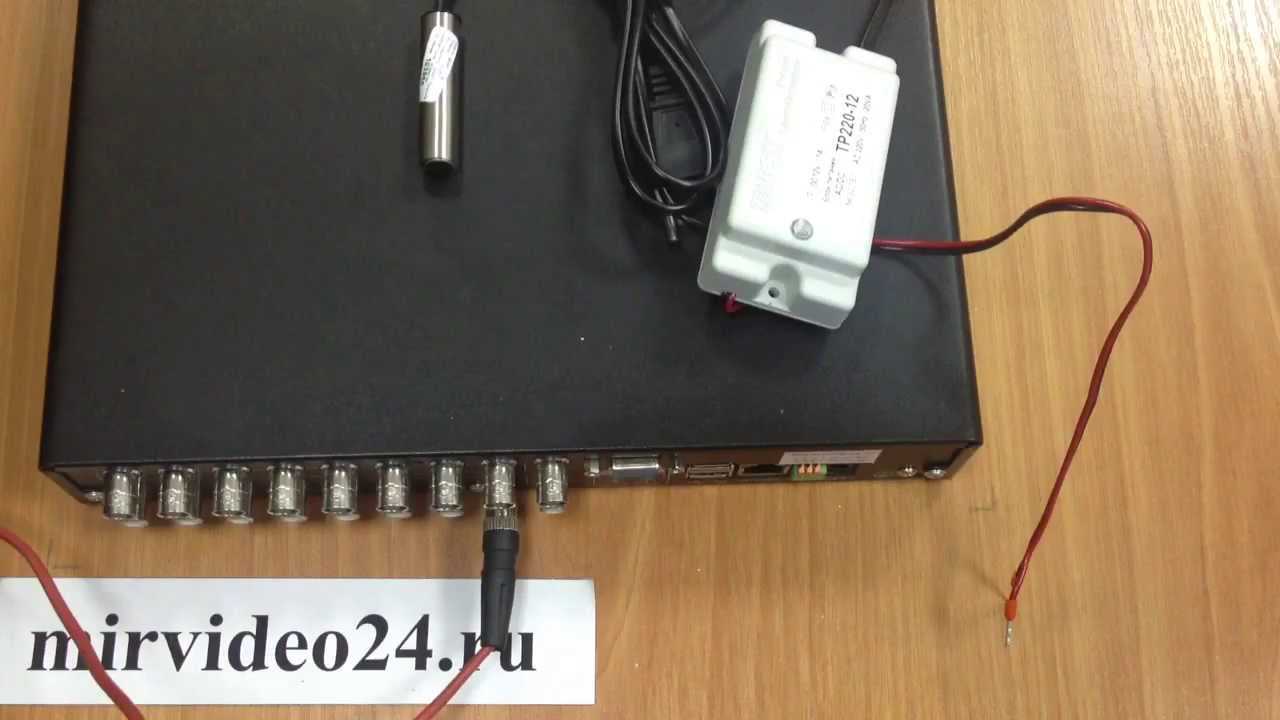

Подключение к видеорегистратору

Для подключения микрофона удобнее всего и надежней использовать квк кабель. Со стороны микрофона желтый кабель (звук) соединяется с центральной жилой (+), синий скручивается с оплеткой (-) и жилой питания квк (-), красный соединяется с плюсом жилы питания квк кабеля. Со стороны видеорегистратора под специальный RCA разъем прикручивается или припаивается (в зависимости от разъема) центральная жила КВК кабеля, оплетка зажимается в держателе.(Обжатый разъем подключается в гнездо Audio in) Осталось подключить жилы питания КВК кабеля к источнику питания 12 вольт и можно вести прослушку помещения.

Подключение Шороха к ip камере

Так как NVR регистратор редко содержит аудио вход микрофон подключается к камере (если такая функция поддерживается). Схема подключения к камере ничем не отличается, но в зависимости от разъема камеры может потребоваться специальный переходник Jack 3.5

Критерии выбора

Большинство специалистов рекомендует использовать в системах видеонаблюдения внешние микрофоны. Такой выбор обусловлен различными внешними факторами, влияющими на выбор оптимального места установки камеры и микрофона. Видеокамера должна находиться на значительном удалении от объекта наблюдения. В помещениях она монтируется на стене под потолком, или непосредственно на самом потолке. Микрофон, встроенный в камеру видеонаблюдения, будет находиться в зоне куда поступают и суммируются все звуки от жизнедеятельности человека или работы разнообразного оборудования, которое находится в помещении. По этой причине аудиофайл получится загрязненным посторонними шумами потребует дополнительную обработку по сложным алгоритмам.

Существует преодоления данной проблемы:

Во-первых, использование направленных систему звукозаписи, но они являются довольно габаритными и дорогостоящими.
Во-вторых, стереофонические микрофоны. Такое оборудование может быть использовано исключительно в современных системах безопасности, как подавляющее большинство видеорегистраторов не имеет двухканальной системы звукозаписи.
Оптимальным вариантом в данной ситуации является использование наружного микрофона, расположенного как можно ближе к объекту наблюдения. Рекомендуется использовать активные приборы, оснащенные предусилителями, который сокращает искажение и помехи.

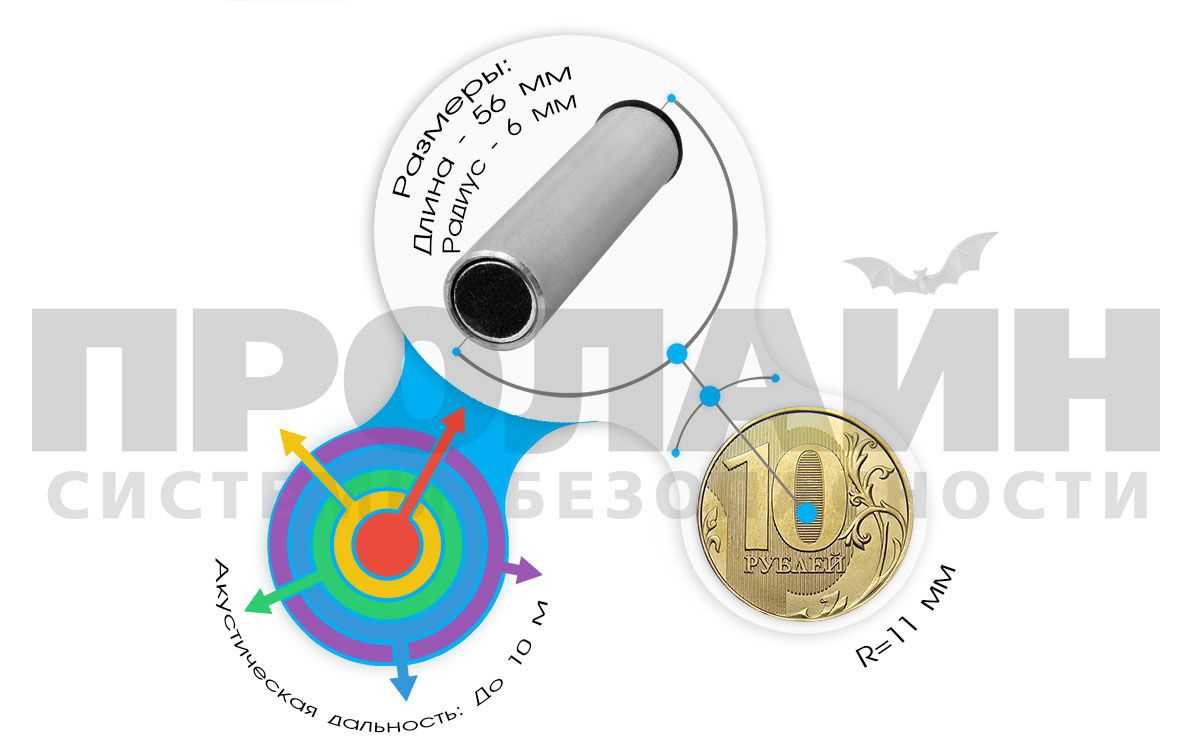

Микрофон Шорох-9

Тип корпуса: Цилиндр
Материал корпуса: Никелированный алюминий
Акустическая дальность: До 10 м
Выходное напряжение: 600 мВ
Длина линии: До 300 м

Миниатюрный активный микрофон ШОРОХ-9 предназначен для обеспечения качественного звука в системах видеонаблюдения, охраны и безопасности. Отличительной чертой микрофона является высокая чувствительность, низкий уровень шумов встроенного усилителя, а также большая помехозащищенность обеспечиваемая корпусом из никелированного алюминия. Наличие автоматического регулятора усиления (АРУ) выходного сигнала, обеспечивает постоянный качественный сигнал на выходе независимо от уровня звука в контролируемом помещении. Микрофон ШОРОХ-9 подключается к НЧ-входам видеомагнитофонов и видеомониторов, что позволяет без проблем вести аудиозапись.

Назначение и особенности:

Активный микрофон ШОРОХ предназначен для контроля аудио обстановки в помещениях с возможностью установки в местах с высоким уровнем шума
Автоматический регулятор (АРУ) выходного сигнала поддерживает постоянный уровень сигнала на выходе независимо от уровня звука в контролируемом помещении
Возможность подключения к системам видеонаблюдения и аудиоконтроля для записи звука
Миниатюрные размеры, удобство установки
Высокий уровень чувствительности и низкий уровень шумов встроенного усилителя
Возможность ручной регулировки громкости (ШОРОХ-9, ШОРОХ-9 light)
Высокая помехозащищенность, корпус из алюминия (кроме серии light)

Технические характеристики :

Тип	Микрофон
Модель	Шорох-9
Тип корпуса	Цилиндр
Материал корпуса	Никелированный алюминий
Акустическая дальность	До 10 м
Максимальная длина линии	До 300 м
Отношение сигнал/шум	55 дБ / 52 дБ
Коэффициент нелинейных искажений	0,3%
Регулятор усиления	Автоматический с подстройкой
Выходное напряжение	600 мВ
Напряжение питания	7.5-13 В
Ток потребления	30 мА
Диапазон рабочих температур	-10….+50°C
Размеры	Длина — 56 мм Радиус — 6 мм
Вес	17 г

Критерии выбора

На что обратить внимание. Чувствительность устройства, определяющая область эффективного захвата аудиоинформации. От этого параметра зависит, будет ли на определенном расстоянии от объекта записи зафиксирована его разборчивая речь или она будет заглушена шумом тишины и помех, находящихся в реальном, рабочем радиусе устройства

От этого параметра зависит, будет ли на определенном расстоянии от объекта записи зафиксирована его разборчивая речь или она будет заглушена шумом тишины и помех, находящихся в реальном, рабочем радиусе устройства

Чувствительность устройства, определяющая область эффективного захвата аудиоинформации. От этого параметра зависит, будет ли на определенном расстоянии от объекта записи зафиксирована его разборчивая речь или она будет заглушена шумом тишины и помех, находящихся в реальном, рабочем радиусе устройства.

Рекомендуются устройства, в которых присутствует встроенный фильтр помех низкой частоты, для нейтрализации фонового, технического шума, например, от кондиционеров, вентиляторов, компрессора холодильника, или проезжающих автомашин.

Расположение микрофона в защитном кожухе, который может существенно уменьшить количество помех в записи. В этом случае он послужит акустическим экраном, уменьшающим нецелевой шум, идущий с тыльной и боковой стороны от девайса. А значит, при идеальном расположении источника звука спереди от устройства, запись звука будет более чистой.

Функция настройки чувствительности микрофона, позволяет использовать такой девайс в разных условиях и обстановке, каждый раз настраивая его оптимальным образом.

2. Требования

Рекомендуется использовать в системах охраны исключительно устройства внешнего типа. Потому что для этой цели видеокамера располагается на определенном удалении от объекта наблюдения, чтобы обеспечить максимальный угол охвата записываемого пространства, в то время как микрофон необходимо располагать где-то в центре этой области ведь он эффективно захватывает звук только в пределах небольшого радиуса вокруг себя.

При использовании же встроенного звукоснимателя прямо на камере, которая в замкнутых помещениях часто закреплена на плоской поверхности стены, усиливающей все фоновые шумы, качественной звукозаписи получить не удастся.

Также не рекомендуется использовать направленные системы звукозаписи, из-за их не универсальности, громоздкости и недешевой стоимости.

Существенное улучшение звука могло бы дать использование нескольких звукоснимающих устройств, но в системах видеонаблюдения, крайне редко поддерживается даже двухканальная запись звука, например, видеорегистраторы записывают только одноканальный звук.

В итоге можно сделать вывод о том, что лучшим вариантом является наружный микрофон, расположенный в непосредственной близости от источника записываемого звука. Это должно быть активное устройство, имеющее функции предусиления и фильтрации сигнала от помех и искажений.

Миниатюрные микрофоны для систем видеонаблюдения

Разнообразие выбора и стоимости устройств

Цены на микрофоны, используемые вместе с камерами видеонаблюдения, пропорциональны основным параметрам этих устройств

Подбирая модели для комплектации систем безопасности, важно не упустить следующие нюансы:

Чувствительность микрофона. От неё зависит, на каком удалении и в каком диапазоне будет различима звуковая информация.
Интегрированный низкочастотный фильтр, способный поглотить весь фоновый шум от кондиционеров, холодильников, автотранспорта, а значит, в случае эксплуатации камеры подобных условиях.
Внешний защитный кожух, способный минимизировать уровни помех. Он послужит акустическим экраном, позволяющим снизить шум, исходящий с бокового или заднего направления от микрофона. А значит звук, расположенный впереди от камеры, запишется гораздо качественней.
Возможность регулировки чувствительности — ответственный момент, требующий особого внимания. Данные опросов, проводимых изготовителями среди пользователей, купивших подобные акустические приборы, свидетельствуют о том, что, используя регулятор уровня сигнала, возможно применять один микрофон в различных направлениях, в зависимости от нужд пользователя.

Понизить стоимость микрофона возможно, если не обращаться за помощью посторонних специалистов при их монтаже, а выполнить работы самому.

Способы подключения различных по конструкции коннекторов устройств показаны на видео.

Микрофоны и разъемы для видеонаблюдения, Магазин «Наблюдатель»

Каким кабелем подключать микрофон

Итак мы разобрали принципиальную схему подключения микрофона, но есть и второй вопрос, каким кабелем подключать микрофон и на какое расстояние от видеорегистратора можно устанавливать микрофоны для видеонаблюдения.

Мы советуем использовать комбинированный коаксиальный кабель:

На небольшие расстояния до 300 метров можно использовать ШВЭВ 3х0,12 это тонкий комбинированный кабель который легко прокладывать благодаря его гибкости и небольшому диаметру.

На расстояние от 300 до 1000 метров в помещении нужно использовать кабель сечением не мене 0.5 к примеру КВК 2В 2х0,5 ПВХ. Для прокладки на улице советуем использовать уличный комбинированный кабель типа КВК-2П 2×0,75 .

Схема подключения микрофона комбинированным кабелем

Выше представлена наглядная схема подключения микрофона комбинированным кабелем.

Первый провод +12 В от микрофона подключается красным проводом к плюсовой схеме источника питания.

Второй провод «общий» или минус от микрофона, одновременно подключается к минусовому синему проводу и далее к источнику питания, а также параллельно к оплетке комбинированного кабеля и к внешней части RCA разъема.

Третий провод «аудио» подключается к центральной жиле, а далее к центральному контакту тюльпана.

Предугадывая вопрос читателя: А можно ли использовать витую пару или иной подобный по сечению провод?

Отвечаем: Использовать витую пару можно но на небольших расстояниях до 30 метров. Этого расстояния вполне хватает для установки микрофона в небольшом офисе, квартире, загородном доме. Основная проблема при прокладке витой парой, это помехи создаваемые силовыми проводами и работающим оборудованием. На некоторых объектах даже на небольших расстояниях витая пара может «ловить помехи» и качество звука будет низким.

Подключение микрофона к колонкам

Схема подключения к колонкам

Микрофоны с автоматической регулировкой усиления Шорох-1, Шорох-7, Шорох-8, МКУ-4П, МВК-М03

Микрофоны с ручной регулировкой усиления МВК-М02, МВК-М022, МКУ-1, МКУ-2П.

Обзор лучших моделей

Для того чтобы подобрать оптимальный вариант оборудования для системы видеонаблюдения необходимо обращать внимание на его технические характеристики, специфику применения, особенности, цену и бренд производителя

Описание:

Модель микрофона под названием Шорох-7 благодаря своим небольшим размерам отлично подходит даже для систем скрытого наблюдения.

Не менее качественна модель прибора – МВК-МО22, также имеющая миниатюрные габариты.

Часто в полной независимости и большой дистанции между микрофоном и камерой нет никакой нужды, и лучшим вариантом является простой петличный микрофон, например, Audio-Technica ATR-3350 обеспечивающий лучшее качество за свою цену.

Технические характеристики:

Шорох-7 представляет собой активное устройство с вмонтированным в его корпус усилителем, обеспечивающим акустическую дальность эффективного восприятия звука до семи метров. Он установлен в легкий и прочный алюминиевый корпус, который к тому же благодаря свойствам металла еще и уменьшает влияние внешних помех на внутреннюю усилительную начинку прибора.
В МВК-МО22 используется рефлектор в виде микроэлектретного капсюля. Также его конструкция позволяет передавать данные по схеме подключения всего из двух проводов, за счет чего передача данных по ним возможна на расстояние до одного километра, однако при условии экранирования передающего кабеля.
Петличная модель оснащена конекторным кабелем длиною шесть метров. Автономное питание девайса осуществляется от обычной батарейки таблеточного типа.

Плюсы и минусы:

Обеспечивает постоянное качество и уровень сигнала вне зависимости от зашумленности помещения. Однако для обеспечения идеального звука требует точной установки и регулировки на записываемый объект. Также он оснащен встроенным авторегулятором усиления, благодаря чему поддерживает высокое качество звука даже при постоянно меняющемся соотношении помех к голосу.
Этот микрофона отличается универсальностью, так как может применяться вместе и с обычными аналоговыми, и с цифровыми камерами. В комплекте поставки с ним идет адаптер-регулятор силы сигнала на выходе. Его конструкция обеспечивает огромную дистанцию передачи аудио данных к устройству записи.
Петличный микрофон имеет настолько маленькие габариты и вес, что легко закрепляется при помощи маленького крокодильчика даже на одежду.

Цена:

Шорох-7 в зависимости от магазина можно приобрести за цену от 600 до 800 рублей.
МВК-МО22 при покупке обойдется в цену до 300 рублей.
Петличный Audio-Technica ATR-3350 – около 2500 рублей.

Настройка микрофона

Перед тем, как включить микрофон на своем ноутбуке или компьютере, необходимо провести настройку устройства. Процедура установки конфигураций проста и не займет много времени. Так как же настроить микрофон на компьютере? В первую очередь надо убедиться в том, что на ПК инсталлирован аудио-драйвер. Как правило, отсутствие дров – основная причина, почему не работает микрофон. Чтобы проверить драйвера идем в диспетчер устройств. Сделать это можно, воспользовавшись системной утилитой «Выполнить». Жмем хоткей Win + R, после чего активируем команду devmgmt.msc. Открылось окно с диспетчером устройств. Теперь делаем следующее:

Открываем вкладку «Звуковые, видео и игровые устройства». Именно там и должен располагаться наш микрофон.
Если в перечне девайсов нет вашего прибора, то необходимо заглянуть во вкладку «Другие устройства». Если там есть не обнаруженный девайс (иконка с желтым значком), то, скорее всего, это и есть наш микрофон.
Чтобы компьютер начал распознавать устройство необходимо переустановить драйвера. Найти утилиту, которая подойдет к вашему микрофону, можно на интернет-сайте изготовителя.

Теперь перейдем непосредственно к тому, как настроить микрофон на ОС Windows. В панели управления (команда control в системной утилите «Выполнить») выбираем раздел под названием «Оборудование и звук». Потом руководствуемся инструкцией:

В появившемся окне выберите пункт под названием «Звук». Откроется новый диалог, в котором надо перейти во вкладку «Запись».
Там выбираем устройство, которое надо настроить. Сделав это, нажмите на кнопку «Свойства».
Теперь подсоедините к компьютеру наушники. Затем во вкладке «Прослушать» пометьте галочкой пункт, который позволяет прослушивать с данного устройства. Далее нажмите на «Применить».
В наушниках появится звук и можно определить чувствительность, с которой микрофон передает голос. Если звучание вас не удовлетворяет, перейдите в «Уровни» и меняйте параметр «Усиление микрофона» до тех пор, пока не достигните желаемого результата.

Важно! После настройки звучания, не забудьте снять галочку с пункта прослушивания
