Обзор пылесоса philips fc 9174: характеристики, функции + сравнение с конкурентами

Как разобрать двигатель пылесоса филипс

Купить металлические (серия 608) качественные можно здесь – http://ali.pub/2xo6tj Восстановление работоспособности двигателя пылесоса Philips. Замена подшипника.

Видео Ремонт и восстановление мотора пылесоса Philips канала zzz111

Пылесосы фирмы Philips – высокотехнологичные устройства, применяемые в бытовых и промышленных условиях. Современные эквиваленты данных приборов сконструированы таким образом, чтобы свести к минимуму возникновение ситуаций, приводящих к неисправностям.

Несоблюдение правил эксплуатации, установленных производителем и прописанных в сервисной документации, может привести к досрочному выходу из строя расходных комплектующих, отдельных узлов пылесоса или всего устройства в целом.

Упаковка и комплектация

Пылесос поставляется в картонной коробке с цветной полиграфией. По бокам имеются вырезанные ручки для переноски. Упаковка информативная, имеются вся необходимые для пользователя данные и иллюстрации, по которым можно судить об характеристиках изделия.

В коробке комплект фиксируется картонными прокладками, всё завернуто в отдельные полиэтиленовые пакеты.

В комплект, кроме самого пылесоса с вставленным пылесборником, входит:

Гофрированный шланг;
Телескопическая металлическая ручка из двух частей;
Насадка универсальная щетка;
Щелевая насадка;
Документация.

Кроме того, непосредственно в пылесос установлены фильтры: перед мотором моющийся микрофильтр HEPA10 и губчатый фильтр, и на выходе также двойной фильтр Super Clean Air.

Диагностика и устранение неполадок

Проверяют работоспособность розетки, подсоединив к ней другую бытовую технику или подключив пылесос к иному источнику. Возможно использование индикаторов, показывающих напряжение в электросети. Еще один способ проверки заключается в использовании устройства, определяющего напряжение. Шнур подключения к электросети подвижен, поэтому при работе возникают изломы, пропадает контакт и устройство перестает включаться. Производят тщательный осмотр шнура, особенно места его входа в пылесос и вилку на наличие механических повреждений, изломов. При обнаружении дефектов его нужно заменить.

Если визуально поломок найти не удалось, придется разбирать прибор. После открытия корпуса пылесоса снимаем панель с кнопками включения и сматывания кабеля. Требуется осмотреть кабель до места его присоединения к плате управления. Включаем прибор в розетку и проверяем наличие напряжения в местах подключения. При его отсутствии проверяется кабель на изломы и повреждения. Испорченный шнур извлекают из корпуса, к контактам припаивают новый, обязательно нужно следить, чтобы он прошел через отверстие в крышке. Все элементы устройства ставятся на место, остается лишь проверить работу прибора.

Если неисправности не обнаружены, то после отключения прибора от сети отделяем вилку. Нужно открутить винты и осмотреть ее внутри, если она разбирается. Во многих моделях она имеет монолитное строение, ее проверяют на внешние повреждения. Если деталь не разбирается, подойдет нож, проверяем шнур и вилку на наличие напряжения с помощью специального устройства.

Неисправную часть следует найти или исправить нарушенный контакт в вилке. Деталь требуется отделить от шнура, убрать оболочку кабеля, разъединить провода и удалить изоляцию. Затем зачищаются жилы, делают соединение, а концы провода скручиваются. После несложной процедуры вилку нужно аккуратно присоединить к шнуру. После проделанной работы электроприбор включается, чтобы проверить его работоспособность.

Кнопка включения часто ломается в месте контактов. Для ее ремонта необходим паяльник, с помощью которого производят выпаивание детали и установку новой. При отсутствии возможности приобрести такую запчасть, можно попытаться отремонтировать ее самостоятельно. В ней может быть нарушен контакт, или она просто засорилась. Если кнопка оказалась исправной, то на плате ищут симистор. Прибор включают в сеть и измеряют напряжение на выходе к двигателю, при отсутствии напряжения деталь следует заменить.

Как разобрать двигатель пылесоса филипс

Видео Ремонт и восстановление мотора пылесоса Philips канала zzz111

Пылесос Philips (Модель FC 9015)

ИНФОРМАЦИЯ О ПРОДУКТЕ

Цвет: Фисташковый
Максимальный расход воздуха: 37 л / сек.
Максимальное разрежение водяного столба: 310 см
Потребляемая мощность (IEC) 230 В: 1400 Вт
Емкость мешка для пыли: 3 л
Тип пылесборника, номер: FC 8021
Длина шнура (в зависимости от версии): 7 метров
Система фильтрации: Бумажный мешок для сбора пыли, фильтр выпускной AFS, фильтр на входе в двигатель
Размер без упаковки: 460 х 315 х 270 мм
Размеры в упаковке: 595 х 395 х 295 мм
Вес нетто: 5,88 кг
Вес брутто: 9,135 кг

Дополнительно

— FC 8021 S-bags (мешки для пыли)

— FC 8030 AFS фильр

— FC 8031 HEPA фильтр

— FC 8034 угольный фильтр

— FC 8042 насадка для полировки

— FC 8043 турбо щетка

Сервисная информация

— Откройте прибор, сначала снимите решетку выпускного фильтра (поз. 20), а затем выкрутите 2 винта «С» на панели управления (поз. 15).

— Чтобы снять панель, поз. 14a + b должны быть сняты с помощью отвертки. Чтобы отделить эти две крышки от панели, действуйте как показано на рис. 2.

— Выкрутите 9 винтов «С» (T15) в верхней части корпуса (поз. (рис. 1). Для этого вам потребуется отвертка с длиной хвостовика 14,5 см, может быть использована отвертка с кодом 4322 009 08490 .

— Конфигурационные компоненты, показанные на взорванном виде, могут отличаться в зависимости от комплектации. Такие компоненты выделяются с помощью кодов.

— После окончания ремонта прибора необходимо проверить, все ли функции работают должным образом.

— Поз. 4, тканевый мешок для сбора пыли, используется в странах, в которых бумажные мешки для пылесосов недоступны.

— Чтобы разобрать устройство для сматывания шнура, используйте отвертку TORX T15, которая является одной из набора, включающего T20, T15, T10, T9, T8; Т7 и Т6 (код заказа 4822 50 145 395).

— При замене пружинной катушки, вал должен быть смазан силиконовой смазкой А (см. коды заказа). Избегайте попадания силиконовой смазки на клеммы (43) или проводники (42).

— Поз. 40 поставляется с длинной пружиной сматывания шнура, но как длинные. так и короткие шнуры могут быть использованы в сочетании с этой пружиной. (L = 9,3 м)

— В зависимости от оригинального шнура, запасной кабель может быть укорочен относительно оригинального кабеля.

— Пружина устройства для сматывания шнура должна быть натянута до максимального уровня и затем ослабляется на 1,5 оборота

— Поз 13, воздушный клапан, открывается для охлаждения двигателя, если поток воздуха слишком низок или если воздушный фильтр забит.

— Если не требуется использовать электронный блок управления (пункт 12) , симистор необходимо закоротить, как это показано на электрической схеме (рис. 3).

— Если пылесос используется для уборки пыли мелкой фракции, мешок для сбора пыли может засориться, в результате чего прохождение воздуха через мешок для сбора пыли станет затрудненным. В результате, горящий индикатор полного пылесборника указывает, что мешка для сбора пыли должен быть заменен, даже если мешок для сбора пыли не полный.

— Этот продукт соответствует требованиям в части защиты от помех для радио и телевидения.

— После того, как продукт был отремонтирован, он должен функционировать правильно и должен удовлетворять требованиям безопасности, как официальным, так и изложенным в этом руководстве.

Удачи в ремонте!!

Всего хорошего, пишите to Elremont 2009

Источник

Возможные неисправности

Смещение крыльчатки.
Ослабление или выпадение винтов крепления.
Износ подшипников ротора.
Износ электрических щёток.
Повреждение обмотки двигателя.
Сильное загрязнение.

Почти все эти неисправности можно устранить в домашних условиях, при наличии смекалки и необходимых деталей на замену. Трудности у вас могут возникнуть только при замене износившихся подшипников, так как для этого необходим специальный съёмник. И при этом нужно постараться не повредить вал электродвигателя в торцевой части с резьбой.

Ну, а если повреждена обмотка электродвигателя или его якорь, тот тут мы вообще бессильны что-либо сделать, кроме как просто заменить его целиком на аналогичный от другого пылесоса.

Виды труб

Их различают по материалу изготовления. Бывают пластиковые и стальные трубки. Стальные более долговечны. Но в эксплуатации легче пластиковые. Хотя и легко ломаются.

Современные пылесосы изготавливают с прочными фиксаторами на трубках. Именно они часто затрудняют разборку элемента.

Устройство телескопической трубы

Телескопическая труба всасывания — это целостная система, состоящая из двух трубок: наружной и внутренней. В них встроено один либо несколько элементов ступора, фиксирующихся во внутренних пазах втулки. Благодаря этому удерживается внутренняя труба. Фиксирует систему специальная встроенная пружина.

Телескопическая труба LG (как и в других известных моделях) закрывается изнутри. И нет возможности ее открытия. Пружинистый элемент там выполнен в виде изогнутого кольца. Кроме этого добавлены неразъемные зубчики и колпачки. Но предприимчивые люди все же находят способы как разобрать и отремонтировать телескопическую трубу.

Метод разбора

Если трубка в пылесосе перестает функционировать, можно осуществить следующие действия:

В том месте где находится кнопка-фиксатор просверлить маленькое отверстие.
Выкрутить винтик. Для этого от трубки оттянуть кнопку (так легче рассмотреть местонахождение винтика). Прицелиться сверлом и сделать отверстие.
После этого части трубки легко разберутся по деталям.

Разбор труб на пылесосах Samsung и LG

Телескопическая труба для пылесоса Samsung схожа по элементам с LG. Поэтому их разбор и ремонт будет аналогичными.

Телескопическая труба для пылесоса Samsung

Такие трубки тоже можно вскрыть без разлома. Пользуясь некоторыми правилами:

Чтобы осуществить снятие верхних и нижних частей фиксаторов, необходимо повернуть их на 10-15 градусов и стянуть. Куда направлять поворот лучше определять на ощупь. Здесь не предусмотрено никаких показателей. Если не крутится в одну сторону, выкручивать в другую. Не нужно применять силу, если не получается. Иначе трубка просто сломается.
В оставшейся центральной части трубы Самсунг имеется две половинки. Их будет видно. Без больших усилий их следует аккуратно расшатать.
Внутри находится втулка и два стопора пластмассовых. Это очень мелкие детали.
После разбора будет видно — от чего произошла поломка.

После устранения неполадки телескопическая труба Samsung подлежит обратному монтажу. Рекомендуется в процессе сборки все металлические детали смазывать силиконовой смазкой.

Некоторые поступают другим способом. Например, в пылесосах Dyson трубки соединены крепкими защелками. Чтобы их раскрыть надо взять плоскую широкую отвертку, подковырнуть фиксатор и медленно продвинуть его в сторону. Защелка должна «отпрыгнуть». Но этот способ требует аккуратности. Иначе язычки фиксатора могут поломаться. И придется покупать новую телескопическую трубку.

Дополнительная информация о неисправностях

Появление признаков той или иной неисправности может быть следствием влияния другой поломки. Например, ухудшение пропускной способности фильтрующих элементов повышает нагрузку на некоторые участки электрической цепи пылесоса. В результате негативное воздействие повышает вероятность возникновения других неисправностей. Во избежание взаимного влияния испорченных узлов друг на друга стоит проводить профилактические/ремонтные работы своевременно.

Недопустимо проводить влажную уборку пылесосом, не приспособленным для этого. У бытовых приборов, не предназначенных для всасывания влаги, отсутствует влагозащита двигателя. Подобное нецелевое использование ведет к неизбежному выходу аппарата из строя.

Частая работа пылесоса с перепалённым мусороприемником ведет к увеличению коэффициента нагрузки на все узлы механизма, в том числе и трущиеся детали, что приводит к сокращению срока службы комплектующих запчастей и всего аппарата в целом.

Ремонт неисправностей пылесоса Philips powerlife 1900w FC8450/1 смотрите в следующем видео.

Робот-пылесос Samsung

Такой пылесос чистит ламинат, плитку, ковёр. При этом мусор оказывается в центре самоочищающейся щётки, затем сразу отправляется в пылесборник. Автоматическая система определяет тип поверхности и регулирует мощность всасывания пыли. Фильтр не засоряется мусором. Пылесосом можно управлять на расстоянии с помощью приложения на смартфоне (установить время, маршрут уборки). Боковые щётки робота-пылесоса рекомендуют чистить один раз в неделю, иначе могут сгореть их моторчики. Если нужно разобрать щётки, это надо делать в таком порядке:

выкрутить 4 винта на нижней крышке;
найти боковые щётки, потянуть и снять их с вала.

Проблемы эксплуатации Пылесосы Philips FC 9174

Найдено 8 проблем

Производитель, категория, тег

Проблемы по производителям

Проблемы по категориям

Рейтинг экспертов по пылесосам Philips

Странно работает пылесос philips более года назад Пылесосы Philips FC 9174

Здравствуйте. Так получилось, что мама включила пылесос Philips FC 9174, а я как раз в этот момент, вытащила из розетки вилку от уже.

Плавают обороты у пылесоса более года назад Пылесосы Philips FC 9174

Добрый день. Подскажите, плавают обороты двигателя, при вращении колесика регулировки мощности, иногда обороты увеличиваются, а.

Нужен двигатель domel 463.3.401 для пылесоса более года назад Пылесосы Philips FC 9174

Требуется двигатель DOMEL 463.3.401 для пылесоса Philips FC 9174. Помогите пожалуйста найти, где можно купить!

Нужна замена двигателя пылесоса более года назад Пылесосы Philips FC 9174

Пылесос при работе начал выть и пахнуть горелым пластиком. Видимо сдох двигатель. Где можно купить оригинальный двигатель для.

Нужно разбирать щетку пылесоса более года назад Пылесосы Philips FC 9174

здравствуйте, подскажите пожалуйста как можно разобрать щетку пылесоса Philips FC 9174?

Пыль под пылесборником более года назад Пылесосы Philips FC 9174

При смене пылесборника PHILIPS FC 9174 заметил небольшое количество пыли под ним и на стенках куда он устанавливается!Должно ли так.

Нужна насадка для пылесоса более года назад Пылесосы Philips FC 9174

Добрый день! Подскажите пожалуйста, где можно купить для пылесоса Philips fc 9174 щетку ( насадку) маленькую-ту, что на ручке крепится?

Пылесос выключается более года назад Пылесосы Philips FC 9174

Добрый день. проблема с пылесосом. работал и вдруг утихла мощность. переключила в другую розетку..заработал.проработал.

Источник

Дополнительная информация о неисправностях

Ремонт неисправностей пылесоса Philips powerlife 1900w FC8450/1 смотрите в следующем видео.

Любой мастер когда-нибудь впервые сталкивался с ситуацией, когда добравшись до двигателя пылесоса, он никак не мог понять, как его разобрать. А дело всё в том, что единственная видимая гайка, удерживающая всю конструкцию в сборе, не только плотно «сидит» на очень стойком герметике, но ещё и вращается вместе с ротором двигателя!

У каждого мастера имеется свой «фирменный» способ её безопасного отвинчивания. Мы рассмотрим здесь самый простой из них, для которого требуется минимум инструментов из домашней коллекции «на все случаи жизни».

Робот-пылесос Samsung

выкрутить 4 винта на нижней крышке;
найти боковые щётки, потянуть и снять их с вала.

Дополнительная информация о неисправностях

Ремонт неисправностей пылесоса Philips powerlife 1900w FC8450/1 смотрите в следующем видео.

Источник

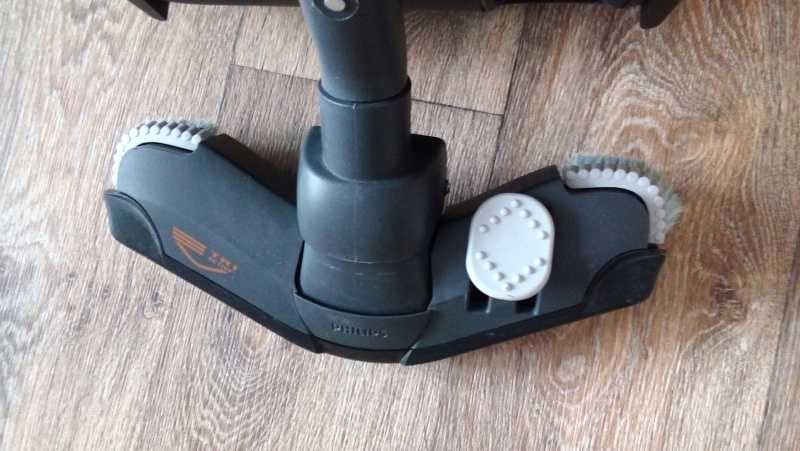

Чистка щетки

Случается, что «работоспособность пылесоса снижается. Одной из причин может стать поломка щетки:

Поломка в соединительном изгибе («колено», соединяющее саму щетку и трубу). Вследствие раскола кольца, которое удерживает это колено, образуется подсос воздуха. Вместо него можно вставить ватиновую полоску-прокладку и укрепить тонкой полоской пластика, вырезанного из флакона (из-под шампуня, например);
Поломка (изнашивание) колесика. Если износилось просто резиновое кольцо, его следует заменить подходящим. При поломке самой основы можно вырезать из фанеры и надеть на него резиновое кольцо;
Заклинил ролик. Эти колеса держит шплинт. Его нужно выбить при помощи отвертки, снять ролики и заменить их подходящими;
Турбощетка может не работать по причине намотки волос и ниток на боковые подшипники. Удаляется мусор только в ходе разборки узла.

Виды труб

Устройство телескопической трубы

Метод разбора

Если трубка в пылесосе перестает функционировать, можно осуществить следующие действия:

В том месте где находится кнопка-фиксатор просверлить маленькое отверстие.
Выкрутить винтик. Для этого от трубки оттянуть кнопку (так легче рассмотреть местонахождение винтика). Прицелиться сверлом и сделать отверстие.
После этого части трубки легко разберутся по деталям.

Разбор труб на пылесосах Samsung и LG

Телескопическая труба для пылесоса Samsung

Такие трубки тоже можно вскрыть без разлома. Пользуясь некоторыми правилами:

Чтобы осуществить снятие верхних и нижних частей фиксаторов, необходимо повернуть их на 10-15 градусов и стянуть. Куда направлять поворот лучше определять на ощупь. Здесь не предусмотрено никаких показателей. Если не крутится в одну сторону, выкручивать в другую. Не нужно применять силу, если не получается. Иначе трубка просто сломается.
В оставшейся центральной части трубы Самсунг имеется две половинки. Их будет видно. Без больших усилий их следует аккуратно расшатать.
Внутри находится втулка и два стопора пластмассовых. Это очень мелкие детали.
После разбора будет видно — от чего произошла поломка.

Порядок разборки

Сначала нужно подготовить двигатель к откручиванию злополучной гайки, для чего нужно выкрутить его щётки сзади и снять кожух, прикрывающий крыльчатку электродвигателя спереди.

Иногда кожух просто плотно сидит на корпусе двигателя и чтобы его снять, нужно плоскогубцами слегка отогнуть в стороны его края по всей окружности, а затем подцепить отвёрткой и отжать.

Чтобы открутить гайку, нам необходимо чем-нибудь застопорить ротор, но сделать это нужно так, чтобы не повредить обмотку и якорь электродвигателя, расположенный в задней части. Для этого нам нужно как-нибудь его плотно зажать через отверстия с боков корпуса двигателя, в которые были вставлены щётки.

Сделать это можно с помощью небольших деревянных брусочков, которые можно вставить в боковые отверстия щёток двигателя, а затем плотно прижать к якорю каким-нибудь подходящим инструментом – слесарными тисками, например.

Для этого нам подойдут брусочки, длиной примерно 4 см и шириной около 1 см. Их размеры подгоняйте сами с таким расчётом, чтобы они пролезали в отверстия, упирались в якорь и при этом их концы выступали наружу с небольшим запасом – так, чтобы их можно было зажать в тиски. А чтобы они плотно сжимали ротор и не соскакивали с него при сжатии, их концы нужно немного подпилить круглым напильником.

Затем вставляем подготовленные бруски в отверстия электродвигателя выпиленными концами внутрь и плотно прижимаем их к якорю слесарными тисками, чтобы зафиксировать его от прокручивания при отвинчивании гайки с другого конца ротора.

Теперь, когда ротор двигателя застопорен, можно взять гаечный ключ или ключ с подходящей торцевой насадкой и без труда выкрутить «проблемную» гайку, доставившую нам столько лишних хлопот.

После этого все остальные детали двигателя снимаются без труда с помощью обычных отвёрток. И мы можем посмотреть, в чём состоит неисправность или что вызывает подозрительный шум во время работы электродвигателя.

Дополнительная информация о неисправностях

Ремонт неисправностей пылесоса Philips powerlife 1900w FC8450/1 смотрите в следующем видео.

Прилагаемая к пылесосу Филипс Триатлон 1400 Турбо инструкция утверждает, что устройство способно выполнять влажную и сухую уборку на покрытиях любого типа, а также умеет всасывать разлитые жидкости.

Дополнительная информация о неисправностях

Ремонт неисправностей пылесоса Philips powerlife 1900w FC8450/1 смотрите в следующем видео.

«Чистота — залог здоровья». Это не просто слоган. Это правильное и актуальное утверждение.

Наводить порядок сегодня помогают различные приспособления, придуманные не только «ленивых», как гласит шутка, но вообще для удобства и облегчения труда.

Самым популярным среди таких устройств является пылесос. Но чтобы поддерживать чистоту вокруг, этот вид техники должен, прежде всего, содержаться в чистоте сам. Производить манипуляции по очищению необходимо после каждого применения (уборки).

Робот-пылесос Samsung

выкрутить 4 винта на нижней крышке;
найти боковые щётки, потянуть и снять их с вала.

Ремонт

Двигатель

Признаки поломки или других нарушений стабильной работы мотора сводятся к следующим проявлениям:

нехарактерный шум: гудение, скрежет, свист и так далее;
биение, вибрация;
искрение, запах плавленого, дым;
отсутствие признаков работы.

Способы устранения:

если пылесос находится на гарантийном обслуживании, обратиться в ближайшее представительство, готовое осуществить ремонт или замену в рамках договора;
при поломке устройства в период после окончания гарантии можно осуществить самостоятельный ремонт и обслуживание.

Засорение фильтрующего элемента

Распространенной проблемой, обуславливающей повышение шума от пылесоса, является засорение фильтрующего элемента, в результате чего эффект всасывания ухудшается. Чтобы аппарат работал в надлежащем режиме, мотор берет на себя добавочные нагрузки. В результате работы двигателя в режиме перегрузки повышаются частотные показатели звука — работающий пылесос начинает «выть». Решение: прочистить/промыть фильтры – обеспечить свободный проход воздушного потока. Если фильтрующий блок не предполагает подобных профилактических манипуляций, его стоит заменить.

Некоторые аппараты снабжены мешками для сбора мусора. Такие мешки исполняют роль фильтров. Их чистка и замена — важные составляющие обслуживания пылесоса, обеспечивающие продолжительную бесперебойную работу.

Перебои в стабильной работе электромотора

Биение, вибрация, посторонние шумы в области двигателя могут свидетельствовать о выходе из строя отдельных его частей: подшипников, элементов коллектора и других. Данные части моторной системы не поддаются «точечному» ремонту. При обнаружении признаков поломки – заменить оригинальными, приобретёнными у производителя, или соответствующими аналогами.

Неисправность электросистемы

Искрение в области электрической цепи пылесоса свидетельствует о наличие пробоя, приведшего к короткому замыканию. Причина такой неисправности —точечный перегрев проводки, возникший в результате превышения допустимой нагрузки, или ухудшения контактных характеристик соединений.

Отсутствие признаков работы

Данный фактор поломки обусловлен выходом из строя самого двигателя. В таком случае последний подлежит замене по причине нецелесообразности его ремонта.

Ухудшение всасывания

Если пылесос перестал всасывать мусор, а перебоев в работе двигателя и турбины не обнаружено, стоит обратить внимание на периферийные части устройства: телескопическую трубку всасывания, турбощётку, гофрированный шланг. Элементарной причиной нарушения всасывающих функций является попадание негабаритного мусора в воздухопровод

Оптимальное решение – прочистка воздушных каналов посредством разъединения разборных частей:

Элементарной причиной нарушения всасывающих функций является попадание негабаритного мусора в воздухопровод. Оптимальное решение – прочистка воздушных каналов посредством разъединения разборных частей:

отделить телескопическую часть трубки от шланга и щетки;
проверить наличие в ней мусора;
при обнаружении удалить его;
если трубка чиста, повторить манипуляции с гофрированным шлангом.

Возможные неисправности

Смещение крыльчатки.
Ослабление или выпадение винтов крепления.
Износ подшипников ротора.
Износ электрических щёток.
Повреждение обмотки двигателя.
Сильное загрязнение.
