Замена сливного насоса (помпы) стиральной машины своими руками

Как почистить?

Операция очистки помпы состоит в том, что в насосе вам потребуется очень тщательно очистить одну составную часть – крыльчатку. Чтобы в полном объеме прочистить крыльчатку, ее также потребуется снять.

Процесс съема крыльчатки несложен: посредством отвертки необходимо вывернуть винты, которые связывают между собой 2 части насоса. Когда эти части будут разъединены, вы увидите небольшую головку. Это и будет крыльчатка. При работе агрегата эта головка вращается, благодаря чему осуществляется слив воды.

Очистите ее от грязи, волокон шерсти, волос, ниток и остального мусора и протрите внутреннюю улитку элемента. По окончании мероприятия соберите помпу, инсталлируйте ее на место, также соберите и как следует закрепите другие снятые элементы. Когда устройство будет окончательно собрано, выполните контрольную стирку. Если вода будет в соответствии с нормой заливаться и сливаться, а при работе устройства не будет слышно стуков и шумов – следовательно, вы все сделали верно.

Не забывайте о фильтре. Не каждый раз причиной сбоя со сливом воды является конкретно насос. Машина может отказываться сливать воду по причине забитого фильтра слива.

Полезное видео

Предлагаем к просмотру видео о том, как ремонтировать помпу:

Система слива воды в стиральной машине предназначена для удаления грязной воды из рабочего бака.

Первым элементом системы является резиновый гофрированный патрубок, соединяющий бак и насос. В начале патрубка есть утолщение, в котором находится пластиковый шар-клапан. Он препятствует проникновению неприятных запахов из канализации. К отводам бака и насоса патрубок крепится стальными хомутами (листайте галерею ниже).

Резиновый гофрированный патрубокРезиновый гофрированный патрубокРезиновый гофрированный патрубок

Следующий элемент, он же главный – сливной насос (помпа). Насос состоит из двух частей: рабочей камеры и электродвигателя.

Рабочая камера выполнена из пластика, снаружи к ней присоединяются патрубки. Внутри камеры происходит процесс перекачивания воды. В торцевую часть камеры вкручивается съемный фильтр, на котором собираются крупные частицы.

Сливной насос

Двигатель насоса состоит из двух сердечников с намотанными обмотками. Между обмотками на втулках вращается ротор, к которому прикреплено рабочее колесо. Все детали насоса расположены в пластиковом корпусе, наружу выведены клеммы для подключения проводов питания.

Рабочее напряжение сливных насосов 220 Вольт, мощность от 30 до 80 Ватт. Обмотки бывают из медного или алюминиевого провода. Питание подается от модуля управления, в соответствии с программой стирки. К рабочей камере насос прикрепляется с помощью винтов или защелок.

Принцип работы следующий: насос установлен в нижней части машины, поэтому рабочая камера всегда заполнена водой. При подаче напряжения начинает вращаться рабочее колесо, под действием центробежной силы в подающем патрубке создается разрежение, а в выпускном давление, в результате этого происходит перекачивание воды.

Последним элементом системы является сливной шланг. Он присоединяется к рабочей камере насоса с одной стороны и приемником канализации с другой. Немаловажную роль играет правильное расположение шланга. Для нормальной работы машины он должен быть поднят на высоту около 2/3 от уровня бака, это нужно для того чтобы не происходил самопроизвольный слив воды.

Сливной шланг

Ремонтные работы сливной системы включают в себя:

очистку фильтра сливной камеры насоса, это несложная процедура, описанная в инструкции к каждой машинке;
замена насоса при выходе из строя рабочего колеса или обмоток двигателя;
замена патрубков и шлангов по мере износа.

<index>

Сделать своими руками ремонт сливного насоса вашей стиральной машины, не вызывая мастера, вполне возможно. Но сначала потребуется провести простейшую диагностику аппарата.

Принцип работы насоса, его применение и расположение

В момент эксплуатации стиральной машинки вода подается внутрь устройства под давлением, то есть забор происходит автоматически, как только выбраны необходимые программы и нажата кнопка «СТАРТ». Далее процесс происходит по следующему сценарию:

клапан электромагнитный приводится в открытое положение;
прессостат (датчик для контроля уровня жидкости в баке) отмеряет нужный объем воды;
путь жидкости пролегает через отсеки, где располагаются необходимые средства для стирки (стиральный порошок), вода смешивается с ними, и таким образом в растворенном виде попадают в бак;
находящаяся под давлением жидкость, поступает в нужном объеме в камеру, где заложено белье.

Во время процесса и завершении стирки в дело вступает водяной насос (помпа). Именно он производит слив и откачку грязной отработанной жидкости после завершения стирки или лишней воды после полоскания. Помпа участвует практически во всех режимах стирки!

Как только на насос подается сигнал от электронного модуля, отработанная вода за счет крыльчатки устройства начнет откачиваться в канализацию. Путь прохождения жидкости происходит следующим образом:

Вода поступает через резиновый патрубок, который соединен с баком и улиткой при помощи специальных хомутов, далее жидкость поступает в помпу через специальный фильтр расположенный в улитке, он защищает крыльчатку насоса от попадания мусора, во избежания заклинивания крыльчатки. Далее жидкость выходит наружу через сливной шланг, который соединен к улитке. Грязная жидкая фаза откачивается до тех пор, пока полностью не откачает отработанную жидкость с бака стиральной машины.

Сливной электронасос располагается в нижней части агрегата под баком. Он прикреплен к пластмассовой улитке обычно с помощью трех винтов, а улитка в свою очередь крепиться к корпусу агрегата с лицевой стороны. Такое расположение удобно для быстрого доступа к ней, если например понадобиться почистить ее от мусора или слить жидкость с системы.

В машинках для стирки применяются два вида помп:

циркуляционный вид помпы применяется в паре с обычным насосом, их применяют в новых моделях машин премиум класса типа Индезит, Аристон и тд. Данный вариант подает воду непосредственно в зону стирки и циркулирует по всей системе, что улучшает эффективность стирки.

машинки из более бюджетного типа или не нового поколения как например пузырьковая машинка Daewoo (Деу) оснащены простой помпой например фирмы Askoll, которая просто сливает отработанную жидкость в канализацию.

Ремонт сливного насоса стиральной машины, как правило, не проводится, скорее всего, предстоит замена запчастей в таких устройствах. То есть придется полностью менять сломанную помпу на новую.

Как вызвать мастера

Вызвать специалиста «РемБытТех» можно с 8 до 22 часов ежедневно, включая выходные и праздничные дни, по телефонам:

+7 (495) 215 – 14 – 41

+7 (903) 722 – 17 – 03

или с помощью онлайн-формы на сайте (круглосуточно).

При обращении в мастерскую «РемБытТех» сообщите, пожалуйста:

Марку и, желательно, модель стиральной машины, на которой требуется поменять насос. Например, Bosch Maxx 5 или Samsung S1005J. Точное название модели можно посмотреть на наклейке на корпусе стиральной машины. Это требуется для того, чтобы мастер взял с собой подходящую вашей стиралке деталь. Если же вы уже купили новый сливной насос, достаточно указать только марку машинки.
Удобный вам день и время приезда специалиста.
Ваше имя, адрес, по которому необходимо провести ремонт, и телефон.

В назначенный вами день, мастер повторно перезвонит вам, чтобы подтвердить время приезда.

Признаки и причины поломок

Прежде чем приступить к ремонту или отправиться в магазин за насосом, необходимо провести диагностику. После определения степени сложности проблемы выбирают способ ее решения.

Насос стиральной машинки наряду с двигателем испытывает высокие нагрузки, поэтому нередко первым выходит из строя именно он

Признаков его неисправности может быть несколько. Они проявляются одновременно или по отдельности.

Наиболее типичными считаются следующие признаки:

Отсутствие реакции на задаваемые программы.
Сильный шум, издаваемый мотором при закачке и сливе воды.
Недостаточный объем воды в баке.
Отключение машинки при наполнении бака водой.

Причины поломки также разнообразны. Они легко выявляются в ходе диагностики. Проверка проводится поэтапно. Сначала проверяется сливной фильтр, который может засориться при попадании в барабан мелких предметов.

В большинстве моделей стиральных машин чистка фильтра не представляет сложности. Эта процедура доступна любому владельцу, заботящемуся о состоянии бытовой техники в своем доме

В результате засорения он не справляется со своей работой, насос начинает сильно шуметь, и если своевременно не принять меры, выходит из строя. Исправить ситуацию поможет прочистка фильтра.

Прочистка фильтра, как профилактическая мера, должна проводиться регулярно. Если этого не делать, проблема может усугубиться. С неправильным уходом связывают и выход из строя насоса

Если фильтр в порядке, проверяют крыльчатку путем прокручивания лопастей. Делается это вручную. Заклинивание свидетельствует о попадании в нее мелких предметов.

На следующем этапе проверяется сливной шланг, в котором могут оказаться мелкие предметы или застой воды. Для более тщательного осмотра помпу необходимо демонтировать.

Чтобы осмотреть и прочистить помпу, нужно открутить крепежные элементы и извлечь устройство. В зависимости от марки и модели стиральной машины, помпа от улитки освобождается откручиванием фиксирующих болтов или вращательными движениями

Неполадки могут быть не только механическими, но и по причине выхода из строя электроники: отсоединение контактов, неисправность датчиков и др. Для выявления проблемного места необходимо «прозвонить» провода.

Извлеченную из машины помпу разбирают, чистят и осматривают. Процедуру, которая не занимает много времени, рекомендуется проводить через каждые три месяца активной эксплуатации прибора

К наиболее распространенным причинам поломки можно также отнести износ втулок мотора, короткое замыкание и обрыв обмотки. Вызов мастера на дом и диагностика во время гарантийного периода, как правило, выполняются бесплатно.

О поломке насосов могут сигнализировать и сервисные коды. У каждого производителя они свои. Ознакомиться с ними можно, изучив инструкцию к устройству или на официальном сайте производителя.

Кроме кодов пользователь найдет и другую полезную информацию по обслуживанию. Стоимость насоса, его замены и ремонта зависит от марки и модели машины, а также от вида поломки.

Как отремонтировать своими руками

Занимаясь ремонтом насоса стиральной машинки, нужно последовательно выполнить ряд действий. Чтобы не допустить распространенных ошибок и не спровоцировать возникновение дополнительных неисправностей, нужно придерживаться инструкции.

Демонтаж

Для ремонта насоса стиральной машины нужно демонтировать элемент. Процесс извлечения помпы зависит от разновидности техники.

Самые простые варианты

Проще всего удается снять помпу в машинках с вертикальной загрузкой от производителей Electrolux, LG и Zanussi. Демонтаж выполняют с помощью набора отверток и пассатижей, придерживаясь следующей последовательности действий:

Отключить стиральную машину от питания, отсоединить все коммуникации и слить из них воду.
Отодвинуть стиралку от стены и открутить саморезы, расположенные на краях задней панели.
Сдвинуть панель и снять боковую стенку, удерживаемую винтами.
Разжать хомут сливного патрубка. В некоторых моделях он может удерживаться винтом, который потребуется открутить.
Отсоединить патрубок и разъемы проводки.
Открутить крепежные элементы помпы и извлечь ее из корпуса.

Сложные модели

В сложноустроенных моделях стиралок порядок демонтажа отличается. Чтобы разобрать машинку и получить доступ к насосу, нужно уложить оборудование набок, предварительно подложив мягкую ткань, которая предотвратит повреждение корпуса. Затем откручиваются саморезы на днище и снимают нижнюю панель. Такой способ актуален для оборудования, выпускаемого под марками Samsung, Beko, Whirlpool, Candy, Ariston.

Добравшись до сливного патрубка, его тщательно прощупывают, чтобы обнаружить засоры. Затем хомут ослабляют и снимают с помпы. Далее остается снять крепежные элементы, удерживающие насос, открутить проводку и вытянуть деталь.

Самые сложные модели

В некоторых моделях Bosch, Siemens и AEG процесс демонтажа наиболее сложен по сравнению с другими разновидностями техники. Демонтаж насоса требуется для снятия передней части оборудования.

Для этого делают следующее:

Откручивают крепежные винты с задней части машинки и сдвигают верхнюю крышку вперед.
Вытаскивают отделение для моющего средства, удерживая палец на защелке и потянув его на себя. Защелка находится в центральной части отсека для порошка.
Снимают саморезы, удерживающие панель управления, и отстегивают отверткой защелки по всему периметру.
Убирают цокольную панель, расположенную в нижней части, под загрузочным люком.
Отгибают уплотнительный материал рядом с дверцей люка, поддевают хомут и сдергивают его.
Манжету заправляют внутрь барабана, дотягивают до расположения замка люка и отключают проводку.
Выкручивают саморезы, удерживающие на краях переднюю стенку, после чего доступ к помпе будет открыт.

Разборка

После извлечения насоса нужно разобрать его, чтобы обнаружить неисправность. Сначала помпу отсоединить от элемента, называемого улиткой, открутив крепежные винты. В некоторых моделях для откручивания помпы достаточно повернуть ее в сторону против часовой стрелки для отсоединения.

На следующем этапе нужно проверить состояние крыльчатки. Чтобы ее осмотреть, не потребуется разбирать конструкцию целиком — вытащив сливной фильтр, удастся визуально понять, сломана ли она. Если нужно узнать, прокручивается крыльчатка или прочно закреплена на месте, обойтись без полной разборки уже не получится. В рабочем состоянии крыльчатка не должна легко вращаться — она прокручивается с небольшими задержками из-за магнита, вращающегося в катушке. При затрудненном вращении и отсутствии визуальных помех в виде скопившегося мусора следует разобрать помпу целиком, чтобы установить точную поломку.

Как заменить насос

Поменять насос совсем несложно достаточно осуществить вышеописанные действия по снятию устройства, затем на его место установить новую деталь. Установка нового устройства осуществляется с соблюдением

мер предосторожности. Все патрубки и электрические клеммы необходимо установить так же как они были расположены на неисправном устройстве

Новое устройство для замены

Для замены лучше всего использовать оригинальный насос для конкретной модели, но если приобрести фирменную деталь нет возможности, то устанавливают универсальную модель.

Такой насос подходит ко многим стиральным машинам, но реализуется без улитки, поэтому если эта деталь повреждена, то при отсутствии новой модели фирменного насоса, необходимо найти неисправную стиральную машину, которая будет использована как донор для извлечения заведомо исправного сливного устройства.

Когда новый сливной механизм будет установлен на место и подключён к электричеству и патрубкам производится тестовый запуск машины в режиме «полоскание». Если никаких нарушений в сливе жидкости не наблюдается бытовой прибор можно использовать в обычном режиме.

Какими бывают указанные детали?

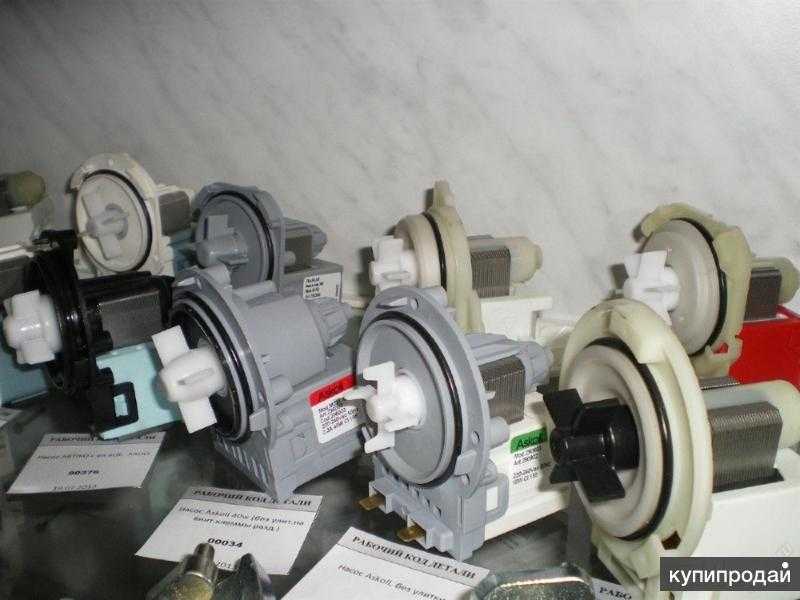

Сливные помпы, в основном, разнятся по мощности и типу. Последних бывает два: циркуляционные и простые. Рассмотрим каждый вид подробнее.

Стандартные помпы устанавливаются на большинстве автоматов из бюджетного сегмента. Их задача – просто откачать грязную воду из барабана.
Циркуляционными помпами оснащаются стиральные машинки премиум-сегмента. Подобные устройства идут в паре с простыми насосами, отличаясь подачей воды прямо в зону стирки с последующей ее циркуляцией по системе. Это улучшает качество отстирывания и продлевает срок службы техники.

Разборные помпы встречаются редко, чаще их корпуса цельные, что исключает их ремонт. При поломке насос не чинится, а меняется на новый. К слову, стоимость устройства невелика, если речь идет о «простом» типе. Перед заменой помпы необходимо убедиться в ее неисправности. Часто как таковой поломки нет, а в сбое виноват банальный и легко устранимый засор. В таком случае рекомендуется предварительно провести диагностику дренажа: обесточить машинку, прочистить мусорный фильтр, добраться до насоса, осмотреть крыльчатку, а после – прозвонить контакты мультиметром. Если зафиксировано отклонение от нормы, демонтируем старый и устанавливаем новый прибор.

Замена сливного насоса

Процедура замены насоса в стиральной машине начинается с демонтажа неисправного устройства. Но еще до начала работ необходимо внимательно изучить документацию, которая идет в комплекте с машиной. Дело в том, что машины различных производителей имеют различное устройство. Нужно разобраться в расположении узлов и агрегатов и только после этого браться за отвертку.

Для начинающих мастеров не лишним будет фотофиксация каждого этапа работы. Получится своего рода пособие с картинками, которое поможет избежать ошибок в процессе сборки. Это несложно ведь фотоаппараты встроены в большинство современных телефонов.

Замена помпы через днище

Достаточно просто заменить насос в стиральных машинах, допускающих замену через нижнюю панель. Это большинство моделей Samsung, Indesit, LG, Ariston и некоторых других производителей.

Необходимо выполнить последовательность несложных действий:

выключить питание;
закрыть воду;
положить машину на бок, с расчетом на то, чтобы насос был сверху;
снять нижнюю панель;
отвинтить или снять с зажимов сливной насос;
поднести под него емкость для слива оставшейся воды;
ослабить хомуты, удерживающие подводящие шланги;
снять насос.

Обязательно очистить корпус (улитку) от скопившегося мусора и только после этого устанавливать новое устройство.

Замена через переднюю крышку

Не все модели допускают замену насоса предыдущим способом, к примеру, аппараты производства Bosch, Siemens, AEG. Тут придется действовать другим путем – добираться до двигателя через переднюю крышку.

Прежде всего, надо открутить два крепежных элемента, находящихся на задней панели, после этого снять крышку корпуса. Далее ответственный момент – снимается панель с органами управления. Для этого необходимо вынуть дозатор, открутить два винта

Осторожно вынуть панель и положить наверх машины

После этого следует ослабить хомут, удерживающий манжету и заправить ее внутрь бака. Удалить оставшийся крепеж, который удерживает переднюю панель. Снять ее, потянув на себя.

Доступ к двигателю открыт. Остается только отключить провода питания, выкрутить помпу (в некоторых моделях снять с защелок) и заменить на новую.

Доступ к насосу после демонтажа нижней планки

Пожалуй, наиболее простой способ замены помпы предложили изготовители стиральных машин Hansa. Доступ к насосу крайне прост. Нет необходимости разбирать машину, более того, ее не надо даже двигать. Достаточно просто снять нижнюю планку передней крышки, за которой и находится насос. Дальнейшие действия по замене не вызовут сложностей.

Через заднюю или боковую крышку

В большинстве случаев для замены помпы в стиральных машинах с вертикальной загрузкой достаточно снять одну боковую панель. Модели Electrolux и Zanussi позволяют получить доступ к помпе, сняв заднюю панель. Подобные действия следует провести и для ремонта машин некоторых менее распространенных производителей.

Можно заменить насос в любой стиральной машине, важно подготовиться, изучить ее устройство, понять принцип работы. Машины разных производителей разные, универсальных методик не существует

Но в любом случае важно не забыть до начала работы отключить питание и удалить воду из машины.

В каких случаях требуется замена сливной помпы

Замена сливного насоса производится только в том случае, если все неисправности, связанные со сливом воды, другими способами избежать не удается. Одна из неприятных поломок, когда из бака приходится сливать воду вручную, является нарушение слива воды в канализацию. При этом далеко не всегда причиной является насос. Прежде всего необходимо проверить:

не включена ли опция «режим без слива»;

сливной шланг, на наличие засоров или перегибов;

сливной фильтр, где часто собираются различные мелкие предметы, попавшие в бак вместе с бельем;

сливной патрубок, где могли застрять мелкие вещи или предметы одежды;

модуль управления, в которой могут произойти сбои как в программном обеспечении, так и в работе электронной части;

работу прессостата.

Причин, по которым стиральная машина не сливает воду по окончании процесса стирки или полоскания достаточно много, и к проблеме необходимо подходить комплексно. Обнаружение и устранение неисправности следует производить по принципу «от простого к сложному». Не следует сразу разбирать устройство. Бывает достаточно нажать на кнопку, чтобы выключить режим «без слива» или просто очистить фильтр. К характерным признакам неисправности помпы относятся:

«трансформаторный» сильный гул в области расположения помпы при отсутствии слива воды;
вода из сливного шланга вытекает очень слабым напором;
на дисплей машины выводится информация об ошибке.

Многие современные агрегаты оснащены системой самодиагностики и способны сигнализировать о сбоях и неисправностях в системе. Для каждого производителя характерны свои коды ошибок, которые указываются в паспорте от стиральной машины. Например для Ariston о нарушении работы сливного насоса сигнализирует код F05. Если примененные методы диагностики привели к выводу о неисправности помпы, ее необходимо снять и поменять на исправную.

Как правильно разобрать насос стиральной машины

Помпа в стиральной машине отвечает за закачку воды для стирки и за откачку ее из бака после окончания цикла. Обычно смена воды проводится перед полосканием и после. Но что делать, если вода остается в баке, а машина издает жужжание? Тогда нужно знать, как разобрать и проверить насос стиральной машины.

В статье мы расскажем, как достать помпу из корпуса СМ, разобрать, очистить и проверить на исправность.

Устройство и виды насосов в стиральной машине

Устройство сливного насоса простое. Он состоит из крыльчатки, статора и ротора на постоянном магните. Ротор может вращаться в любую сторону, поэтому, когда крыльчатку блокирует посторонний предмет, он может делать рывки то в одну, то в другую сторону.

Есть два типа насоса в стиральных машинах:

Циркуляционный тип насоса для подачи воды во время стирки и полоскания. Такой вид помпы устанавливается на дорогих стиралках типа «Сименс», «Бош» и «Ханса».
Сливной откачивающий насос. Откачивает отработанную воду из бака. Также насос удаляет воду из бака после отжима. Характеристики помпы таковы: мощность от 20 до 30 Вт, производительность 20 литров в минуту.

Где находится насос в стиральной машине? Точное месторасположение зависит от марки СМА. В моделях Whirlpool, Samsung (Самсунг), Ariston, Beko, LG, «Индезит», до помпы можно удобно добраться через днище, что не требует дополнительной разборки.

В машинах-автомат «Электролюкс» и Zanussi достаточно снять заднюю панель. А в марках СМА AEG, Bosch и Siemens придется полностью разбирать переднюю панель.

Признаки и причины неисправности

Перед тем, как разбирать водяной насос, обратите внимание на основные признаки неполадки:

При заливе и сливе воды машина сильно гудит и жужжит.
Стиралка не реагирует на установленные программы.
В барабан поступает недостаточное количество воды.
В барабане остается вода после стирки.
Включен режим слива, но вода уходит очень медленно.

Сразу нужно исключить возможные причины неисправности, такие как:

Засор в сливном фильтре или шланге.
Неполадки с электроникой. Если нарушились контакты, идущие от платы управления к насосу, то помпа не получает сигнала о начале работы.

Также причиной того, что дренажный насос плохо справляется со своей работой, может быть заклинивание крыльчатки. Зачастую, когда крыльчатка вращается, на нее наматываются нитки или волосы. В результате ее заклинивает, откачка воды прекращается.

Что можно сделать для проверки

Проверить сливную систему несложно. Начинать нужно со сливного фильтра, который служит своеобразной пробкой насоса. Для этого не придется ничего разбирать. Поступите так:

Перекройте кран подачи воды.
Подготовьте плоскую емкость.
Плоской отверткой разожмите защелки на дверце, которая закрывает дренажный фильтр. Он расположен внизу под передней панелью.
Выкрутите фильтр, слейте воду и осмотрите его на засор.
Чтобы проверить крыльчатку, посветите фонариком в отверстие фильтра.
Осмотрите крыльчатку, нет ли на ней инородных предметов. Также посмотрите, крутится ли она при работе. Если все в порядке, установите на место фильтр.

Подготовка к работе и разборке

Для ремонта или замены насоса откачки воды подготовьте все необходимое.

Комплектующие:

Новая помпа, которая подходит для вашей модели стиральной машины. Перед походом в магазин можно снять старую деталь и показать продавцу. Он предложит подходящую замену. Если вы решили купить комплектующие в интернете, на помпе указывается индивидуальный номер, по которому стоит ориентироваться.
Резиновые прокладки.
Крыльчатка (в случае неисправности).
Шкив и ось.
Датчики и контакты для насоса.

Инструменты:

Крестовая отвертка.
Нож.
Мультиметр.

Инструкция по разборке насоса

После того, как вы вытащили помпу для разбора и осмотрели крыльчатку, проверьте состояние резиновых прокладок. Если на их поверхности присутствует отработка – заменяйте их тут же.

Чтобы разобрать, нужно снять крышку насоса повышения давления. Поступите так:

Сразу рассмотрим, как снять и поставить крыльчатку, если она сломалась.
Сначала снимается улитка помпы – нужно выкрутить винты.

Отметьте расположение мотора по отношению к улитке и снимите его вместе с крыльчаткой.
Теперь острым ножом обрежьте лопасти крыльчатки и установите все в обратном порядке.

Во время сборки можно использовать специальную смазку для помпы.

Чтобы проверить обмотку помпы на исправность, воспользуйтесь мультиметром. Как прозвонить обмотку? Прикладывайте щупы мультиметра к обмотке, замеряя сопротивление. Если обмотка неисправна, то ремонту деталь не подлежит. Нужна полная замена.

Вам помогла статья?

Да Нет

Почему появляются засоры в насосе стиральной машины

Определить, что насос засорен, можно по внешним признакам

Обратите внимание на такие симптомы:

Вода плохо и медленно сливается из бака.
Во время откачки воды слышатся шум и жужжание. Помпа пытается слить воду, но безрезультатно.

Почему же насос засорился, что этому способствует:

Грязь и мусор, попадающие из водопроводной трубы.
Мусор, который попадает в воду из одежды. Это пуговицы, монеты, нитки, волосы.
Плохие моющие средства, которые не растворяются при стирке и забивают помпу.

Если сливной тракт в СМА никогда не очищался, то не удивительно, что насос забился. Рассмотрим, как самостоятельно исправить ситуацию и почистить машину.

Демонтаж и извлечение деталей помпы

Чтобы разобрать сливной насос стиральной машины и прочистить, не обязательно прибегать к помощи мастера. Работа не отнимет много времени, справиться с ней несложно, если следовать рекомендациям. Помпа у всех автоматов расположена в нижней части корпуса, под баком. Обычно получить к ней доступ можно через дно стиралки. Алгоритм действий при разборке сливного насоса будет таковым:

отключите стиральную машину от питания;
перекройте вентиль, отвечающий за подачу воды;
отцепите от корпуса сливной и наливной шланги;
отыщите мусорный фильтр. В зависимости от модели СМА от может быть скрыт нижней декоративной панелью или небольшим лючком;
застелите пол вокруг стиралки ненужными тряпками, подставьте под дно, в области расположения мусорного фильтра, невысокий таз;
выкрутите пробку сливного фильтра, проследите, чтобы жидкость из отверстия стекала в емкость;
аккуратно уложите «фронталку» на левый бок;

если под машинкой есть поддон – выкрутите фиксирующие болты и уберите его;
выкрутите саморезы, закрепляющие помпу в корпусе;
сфотографируйте схему подключения проводки к элементу, после отсоедините контакты и патрубки;
проверните насос справа налево, немного «утопите» его в корпус и извлеките деталь наружу.

Далее необходимо демонтировать крыльчатку, без этого разобрать насос не получится. Действуйте так:

подденьте защелки крыльчатки и снимите ее. Если крестовина не отцепляется, подуйте на хвостовик горячим воздухом (феном) и попытайтесь снова;
достав магнит с крыльчаткой, почистите их от загрязнений;
снимите электромагнит с вала. Теперь можно увидеть подшипник.

Почистив своими руками насос изнутри, соберите корпус в обратном порядке. Далее помпа ставится на прежнее место, к ней подключается проводка и патрубки. Чтобы не ошибиться при подсоединении контактов, ориентируйтесь на сделанное фото. Обязательно запустите тестовый цикл и понаблюдайте за работой машинки.

Очистка внутренних загрязнений

Для этого, воспользовавшись отверткой, подденьте защелку на корпусе моторчика с обеих сторон, и снимите его с катушки.

Еще есть, так называемые “неразборные” моторчики, но и они поддаются “лечению”.

После отсоединения корпуса с лопастями от катушки, мы увидим монолитную деталь. Кажется, что крестовину невозможно извлечь. Но есть небольшая хитрость.

Возьмите обычный строительный фен, выставьте на нем самую низкую температуру, оденьте перчатки, и начинайте прогревать хвостовик детали (длинную ее часть)

Делайте это с аккуратностью.
Через некоторое время, когда хвостовик хорошо прогреется, подденьте крестовину отверткой и осторожно извлеките ее (вместе с магнитом) из корпуса.. На магните и в месте, откуда его извлекли, может быть много грязи

Необходимо все тщательно очистить, после чего можно снять сам магнит с вала. Вы увидите подшипник, требующий, соответственно, очистки и смазки. Смажьте также и подшипник на дне корпуса

На магните и в месте, откуда его извлекли, может быть много грязи. Необходимо все тщательно очистить, после чего можно снять сам магнит с вала. Вы увидите подшипник, требующий, соответственно, очистки и смазки. Смажьте также и подшипник на дне корпуса.

После чего вставьте все на место, с небольшим нажимом до щелчка. Уплотнительное кольцо, находящееся под лопастями, должно плотно сесть на свое место.

На рисунке ниже показан загрязненный моторчик с машинки марки Indesit (Индезит).

Расположение помпы

Конкретное расположение насоса зависит от разновидности оборудования. Точные координаты помпы должны быть указаны в схеме, которая прилагается к инструкции по эксплуатации. Если производитель допускает самостоятельную замену насоса пользователем, то его местоположение наверняка обозначено в разделе «Обслуживание» или «Сервис».

Возможное расположение помпы:

Под барабаном. Одно из самых распространённых решений в бюджетных устройствах. Чтобы добраться до помпы, нужно демонтировать панель на днище, предварительно положив машину набок.
В задней части конструкции. Для извлечения помпы понадобится отодвинуть оборудование от стены и снять заднюю крышку. Чаще всего насос располагается чуть ниже центрифуги.
За лицевой панелью. В этом случае достаточно демонтировать нижнюю крышку: отщелкнуть клипсы или открутить винты.

Верхнее расположение помпы недопустимо, потому как такое решение чрезмерно нагружает сливную систему. Воду в этом случае пришлось бы толкать вверх, как минимум, на метр, что с оглядкой на законы физики нецелесообразно.
