Правила монтажа и подключения сушильной машины

Правильное подключение сушильной машины. Разновидности монтажа: в колонну, в полку, в ряд. Подключение сушилки к канализации, вентиляции и электросети.
Как подключить сушильную машину для белья своими руками?

Установка сушильной машины

Сегодня сушильные машины из профессиональных прачечных и химчисток уверенно перебираются в наши жилые дома и квартиры. Это прекрасно! Допустим, вы уже выбрали сушильную машину, а значит возникает вопрос: где ее лучше разместить? Как подготовить к эксплуатации?

Если стиральная машина уже куплена раньше, лучше выбрать сушилку того же производителя. Похожесть дизайна двух приборов создает прекрасный тандем, который эстетично смотрится и обеспечивает комплексный подход по уходу за вещами.

В большом загородном доме всегда можно найти достаточно места для любой крупной техники. У кого-то есть возможность даже оборудовать целую комнату для хозяйственных нужд. Но большинство нашего населения вынуждены экономить квадратные метры своих небольших квартир. Найти место для необходимой и габаритной техники часто является проблемой.

Подсоединение к коммуникациям

Когда Вы закончите с установкой сушильной машины в колонну, нужно будет перейти к ее подключению к вентиляции либо канализации, в зависимости от того, какой тип устройства Вы выбрали.

Вентиляция

Что касается вентиляции, здесь все просто. С одной из сторон корпуса находится вентиляционное отверстие, к которому нужно подключить гибкий воздуховод. Крепление осуществляется специальным хомутом, идущим в комплекте. Второй конец гофры нужно вывести либо в систему центральной вентиляции, либо в форточку, если такой системы нет

Обращаем Ваше внимание на то, что перегибать гофру на 90о не рекомендуется, т.к. в этом случае вытяжка будет работать на порядок хуже. Старайтесь вывести воздуховод с минимальными изгибами и поворотами

Старайтесь вывести воздуховод с минимальными изгибами и поворотами.

Еще один важный нюанс, который Вы должны запомнить – если подключение сушильной машины будет осуществляться в комнате с повышенной температурой, не стоит выводить гибкий воздуховод через верх, т.к. в этом случае будет собираться конденсат и препятствовать выводу воздуха, как показано на картинке. В этом случае необходимо продумать другой вариант, к примеру, сделать отверстие в стене напротив вывода из машинки, чтобы участок был горизонтальным.

Канализация

Если Вы купили конденсационный тип сушильной машины, можно сливать после каждой сушки лоток с водой, а можно облегчить себе жизнь и подключить технику к канализации. Для последнего варианта монтажа предусмотрено специальное сливное отверстие, которое соединяется с канализацией обычным шлангом. Подсоединение в этом случае аналогично подключению стиральной машинки – необходимо всего лишь вывести шланг либо сразу в слив, либо временно в раковину/унитаз.

Электричество

Ну и последняя из коммуникаций – домашняя электросеть. Для подключения сушильной машины к сети своими руками можно вывести отдельную линию от распределительно коробки, а можно использовать розетку. Последний вариант электромонтажа более логично использовать, т.к. мощность техники для дома обычно не превышает 2,5 кВт. Единственный нюанс, который Вам необходимо учитывать – розетка обязательно должна быть с заземлением. Помимо этого электрическую сеть, которая обслуживает сушилку, необходимо защитить УЗО и автоматическим выключателем, чтобы обезопасить сеть от перегрузки и утечек тока. Как правило, в распределительном щитке достаточно подключить УЗО на 16А и такой же автомат.

Обращаем Ваше внимание на то, что выполнять подключение в одной двойной розетке и стиральной и сушильной машины не следует. При одновременной работе обеих устройств может возникнуть перегрузка розетки и ее плавление, что повлечет за собой короткое замыкание!

Вот и вся инструкция по которой выполняется установка сушильной машины и подключение своими руками

Рекомендуем использовать способ монтажа – в колонну над стиралкой, чтобы попросту не тратить квадратные метры комнаты! Как Вы видите, сложностей в монтаже нет, поэтому все можно сделать самому. В то же время стоимость вызова мастера колеблется от 1500 до 4000 рублей, в зависимости от сложности работ. Так зачем платить такую цену, если все можно сделать самостоятельно?

Вот и вся инструкция по которой выполняется установка сушильной машины и подключение своими руками. Рекомендуем использовать способ монтажа – в колонну над стиралкой, чтобы попросту не тратить квадратные метры комнаты! Как Вы видите, сложностей в монтаже нет, поэтому все можно сделать самому. В то же время стоимость вызова мастера колеблется от 1500 до 4000 рублей, в зависимости от сложности работ. Так зачем платить такую цену, если все можно сделать самостоятельно?

Похожие материалы:

https://youtube.com/watch?v=m9QcebAe1eI

—><index>

Для облегчения и ускорения рутинных домашних процессов человек обращается к помощи бытовой техники. Агрегаты для быстрой качественной сушки выстиранного белья сегодня также необходимы дома, как и стиральные машины. Подобным устройствам под силу за короткий промежуток времени основательно просушить большой объем влажных вещей.

И вот, когда сушильная машина для белья приобретена и доставлена по адресу, остается только ее установить на нужное место и правильно подключить, чтобы впоследствии техника работала слаженно и отлично выполняла возложенные на нее функции. Для проведения этих мероприятий не обязательно обращаться в специализированные компании, можно это сделать собственными силами, поскольку подключение сушилки – процесс нетрудоемкий. Требуется только соблюдать последовательность действий.

Видео

Посмотрев видеосюжет, вы можете подробнее узнать, как самостоятельно подключить посудомойку:

Об авторе:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

Устанавливаем два устройства в колонну правильно

Установить приборы колонной можно тремя способами, каждый из них отличается нюансами крепления:

  1. Первый вариант предполагает использование противоопрокидывающего комплекта, который накладывается на поверхность нижестоящего аппарата, устойчивость конструкции может обеспечить только штатный крепеж, рекомендованный производителем.
  2. Второй опирается на реечный крепеж для сушилки, он фиксируется на стене выше уровня стиральной машины, в этом случае потребуется учет прочности опорной стены.
  3. Третий позволяет встраивать оба аппарата в нишу, которая собирается из стойкого к нагрузкам гипсокартона либо других материалов высокой прочности.

Выбор предпочтительного способа монтажа стиральной и сушильной машины друг на друга или в колонну зависит от планировки, дизайна, конструктивных особенностей агрегатов, прочих факторов. В любом случае устанавливать машины необходимо с соблюдением определенных правил:

  • Неизменной остается рекомендация выбирать модели от одного производителя, близкие по габаритным параметрам.
  • Если для выбора такого варианта нет возможности, необходимо ориентироваться на габариты, которые должны совпадать.
  • Сушка всегда ставится над стиральным агрегатом, она меньше по весу, ее вибрация не такая интенсивная, что обеспечивает необходимый уровень безопасности.
  • Площадка для размещения оборудования должна быть ровной, нижний агрегат следует ставить по уровню, чтобы колонна была строго горизонтальной.
  • Нежелательно размещение агрегатов на деревянных или иных мягких полах, они усиливают вибрацию, полы должны быть жесткими, не допускать скольжения в процессе работы.
  • Следует строго соблюдать рекомендованную дистанцию между приборами и прилегающими стенками, особенно при выборе установки в нишу и с тыльной стороны, где следует оставлять минимум от 2 до 3 см свободного пространства.

Важно помнить, что закреплять приборы без надежной крепежной планки и соблюдения прочих правил чревато потерей устойчивости и падением колонны. Поломка дорогостоящей техники не единственное последствие такой небрежности, она может создать угрозу здоровью членов семьи и особенно детей

Подготовительный этап

Затевая ремонт в ванной или на кухне, обязательно закладывайте в его план прокладку электрических коммуникаций с учетом подключения стиральной машины. Сделав это один раз и правильно, вам не придется впоследствии портить внутреннюю отделку, шторбить стены под провода, а затем замазывать и заклеивать все, тратя лишние деньги. Какие комплектующие нам потребуются, для подготовки электрических коммуникаций?

  • Провода. На проводах экономить категорически нельзя. Исходя из средней мощности автоматической стиральной машины, вам потребуется медный провод с тремя жилами сечением 2-3 мм и качественной изоляцией. Подробнее о характеристиках проводов смотрите в предлагаемой нами таблице.
  • Устройства аварийного отключения. Их еще называют выключателями дифференциального тока. Призваны защитить вашу стиральную машину от перепадов напряжения, а ваш дом от пожара. Такое устройство спасет электрическую цепь, если например, на оголенные провода попадет вода.
  • Автоматический выключатель. Защищает стиральную машину от короткого замыкания и недопустимого снижения напряжения. В сочетании с устройством аварийного отключения, автомат защитит вашу машину от всех рисков связанных с электричеством.
  • Дополнительные комплектующие – клеммы, кабель-каналы, хомуты и прочее.

Купив все необходимое, нужно внимательно изучить правила подключения стиральной машины. С тем чтобы позднее не возникло проблем. Вообще специалисты рекомендуют не выполнять подобную работу своими руками, если у вас нет опыта «общения с электричеством», лучше пригласите квалифицированного электрика. Итак, правила подключения.

  1. Используйте только надежные схемы подключения стиральной машины, разработанные специалистами.
  2. Не скручивайте медные и алюминиевые провода.
  3. Для разводки используйте только электрические провода подходящего сечения (лучше медные).
  4. Не заземляйте электрическую цепь с помощью водопроводных труб, радиаторов и так далее.
  5. Используйте надежные розетки с керамической основой.
  6. Не пытайтесь подключить стиральную машину к отдаленным розеткам при помощи удлинителя. Также нельзя использовать переходники (от евровилок к российским розеткам).
  7. Не соединяйте нулевой провод с проводом заземления.
  8. Перед прокладкой электрических коммуникаций, рассчитайте количество и номинальную мощность электроприборов, которые будут к ней подключены кроме стиральной машины.

Схема проведения электрических коммуникаций для стиральной машины

Теперь перейдем к рассмотрению качественной схемы подключения стиральной машины. Как правильно подключить стиральную машину самсунг и любую другую, чтобы обезопасить ее от большинства рисков? Прежде всего, нужно провести отдельный кабель с соответствующим сечением напрямую от распределительного электрощита, включив в цепь автомат, устройство аварийного отключения и заземление.

Если штробить стены от самого электрощита, который находится либо в коридоре, либо в подъезде – не вариант, то можно сделать проще и подключиться к розетке электроплиты (если таковая имеется). Подводка электроплиты вполне выдержит дополнительную нагрузку. Отводим трехжильный провод от розетки.

Далее мы, как и в предыдущем случае подключаем по схеме автомат, устройство аварийного отключения, не забыв кинуть провод заземления. В итоге три жилы провода должны сойтись в евророзетке с керамической основой и возможностью подключения провода заземления. Вот условная схема.

Постарайтесь максимально спрятать провода в кабель-каналы, а автомат и устройство аварийного отключения в пластиковые и алюминиевые короба. Во-первых, это смотрится гораздо эстетичнее, а во-вторых, меньше шансов, что закрытые таким образом провода вступят в контакт с влагой, что отнюдь нежелательно.

Вышеуказанная схема подключения может быть немного упрощена, если вы будете правильно использовать автомат со встроенной системой аварийного отключения. Это позволит исключить одно устройство, однако качественных автоматов подобной конструкции на рынке стран СНГ пока немного, но как говорится, все впереди.

При обустройстве электрических коммуникаций обратите особое внимание на розетку, к которой непосредственно будет подключаться стиральная машина. Обязательно выбирайте качественную розетку с защитой от влаги, например, отлично подойдет электрическая розетка Legrand. Далее можно подключать стиральную машину к водопроводу и канализации, о том, как это лучше сделать читайте в статье про установку стиральной машины

Далее можно подключать стиральную машину к водопроводу и канализации, о том, как это лучше сделать читайте в статье про установку стиральной машины.

Этапы работы

Подключение сушильной машины необходимо проводить только после полного завершения установки – аппарат должен быть прочно закреплен в случае вертикального монтажа, надежно стоять на ножках при линейном расположении

Это особенно важно, если подключается сушилка с барабаном – вибрация может привести к отсоединению трубок и шлангов. В зависимости от выбранной модели подключение проводится в три этапа

Подключение к вентиляции

Перед подключением сушилки следует убедиться, что длина шланга соответствует расстоянию от места установки агрегата до выводного отверстия в стене. В случае использования гофрированной трубы, она не должна быть в натянутом состоянии.

Процесс подключения.

  • С помощью хомута закрепить на вентиляционном отверстии сушилки гибкий шланг для отвода воздуха – в большинстве моделей он входит в комплект и имеет стандартную длину. Затягивать хомут удобнее отверткой, а в конце до упора зажать его плоскогубцами, чтобы при натягивании шланга он не слетал.
  • Второй конец шланга соединить с отводной трубой воздуховода и также зафиксировать место крепления хомутом. Шланг необходимо прокладывать или натягивать так, чтобы не было перегибов и складок.

При установке сушильных машин с мощными вентиляторами принудительного выброса воздуха, отводной шланг можно вывести в форточку или окно, если нет возможности подключения к специальной вентиляционной шахте.

Монтаж сливного шланга

Процесс монтажа сливного шланга сушильной установки схож с подключением стиральной машины – один конец шланга уже надежно закреплен производителем в корпусе агрегата, второй же конец просто соединяется с канализационной системой. Для сушилки желательно встраивать в пластиковую сливную трубу отдельный тройник – это исключит возможные протечки в месте соединения. Нужно проконтролировать, чтобы диаметр отводной трубки тройника совпадал с диаметром шланга.

В некоторых современных моделях производители предоставляют владельцу выбор – использовать встроенный пластиковый контейнер для сбора жидкости или подключать установку к городской канализации. Первый вариант более мобилен и не требует проведения никаких работ, однако если есть возможность, лучше вывести шланг в сливную трубу – это продлит срок эксплуатации сушильной машинки. Так, постоянное излишнее нахождение жидкости внутри конструкции хоть и в небольшой степени, но все же негативно сказывается на электротехнических устройствах, металлических и резиновых элементах.

Подключение к электросети

Сушильная машина – это крупная бытовая техника, поэтому для ее подключения рекомендуется выводить от распределительной коробки отдельную линию.

Все современные модели сушек имеют сложную электротехническую начинку – компьютерные схемы и платы, на которых пагубно сказываются резкие скачки напряжения. Поэтому также желательно установить отдельный автоматический выключатель. При монтаже в кухне или ванной, нужно правильно предусмотреть расположение розетки – чтобы на нее впоследствии не попадала вода.

О том, как подключить сушильную машину в ванной комнате, смотрите далее.

Варианты установки сушильной машины над стиральной

И стиральная, и сушильная машины обладают большими габаритами. В тесной квартире для горизонтальной установки устройств обычно просто не хватает места. Поэтому практикуют монтаж колонны, сушилку ставят на стиралку сверху. Вариантов существует несколько.

На специальных креплениях

Поскольку установка агрегатов в колонну пользуется большой популярностью, обычно производители предлагают специальные полки для закрепления сушильной машины над стиральной. Выглядит такое приспособление, как плоская доска из прочного пластика, а используют ее следующим образом:

  • кладут поверх стиральной машины, установленной на полу;
  • надежно закрепляют на поверхности при помощи защелок и винта в задней части;
  • ставят сверху сушильную машину;
  • задвигают ножки агрегата в предусмотренные для этого отверстия;
  • проверяют конструкцию на прочность.

Некоторые сушильные машины уже при покупке комплектуются креплением для установки в колонну. Но даже если доска не приложена в наборе, ее можно без проблем приобрести дополнительно. Нужно только заранее измерить стиральный и сушильный агрегаты по ширине и глубине.

Заводские крепления для колонны подходят для стиралок и сушилок одинаковых габаритов
Важно! В специальных креплениях для установки колонны предусмотрена выдвижная полочка. На нее можно поставить таз с бельем для более удобной загрузки вещей в сушильный аппарат.

На рейках

Крепление на металлических рейках — не самый популярный вариант установки колонны. Но иногда прибегать к нему приходится вынужденно. Если устройства отличаются по ширине и глубине, и требуется установка сушильной машины на узкую стиральную машину, воспользоваться специализированным приспособлением для колонны не получится.

Главный минус конструкции состоит в том, рейки менее надежны, всегда сохраняется риск обрушения

При применении реек их закрепляют на стене непосредственно над стиральной машиной и формируют подобие полки, на которую и водружают в виде колонны сушильный агрегат. Плюсом такой конструкции является возможность свободно подбирать диаметр.

При монтаже полки для установки сушильной машины в колонну необходимо тщательно рассчитывать нагрузку на конструкцию. Рейки должны уверенно выдерживать вес устройства не только в состоянии покоя, но и в процессе работы при сильной вибрации.

Внимание! При монтаже полки необходимо убедиться, что под весом сушильной машины не пострадает целостность самой стены. На хрупкие тонкие перегородки устанавливать рейки нельзя.

В нишу

Если в ванной комнате или подсобном помещении достаточно свободного места, можно изготовить нишу для колонны из гипсокартона. В таком случае между стиральной и сушильной машинами окажется достаточно прочная и надежная прослойка из строительного материала, которая и возьмет на себя роль полки. Дополнительное преимущество ниши состоит в том, что вся конструкция целиком будет выглядеть более компактно. По сторонам от колонны в таком случае не останется лишнего незанятого пространства.

Ниша — самый надежный и аккуратный вариант для установки колонны

Помимо гипсокартона, для изготовления ниши нужны металлические уголки и крепежные элементы для придания прочности конструкции, а также шпатлевка или плитка для финишной отделки. Перед установкой колонны необходимо заранее подумать, насколько удобно будет в случае необходимости выдвигать бытовые приборы. Коммуникации и провода окажутся расположенными в задней части ниши. К ним обязательно понадобится сохранить доступ на случай аварийных ситуаций.

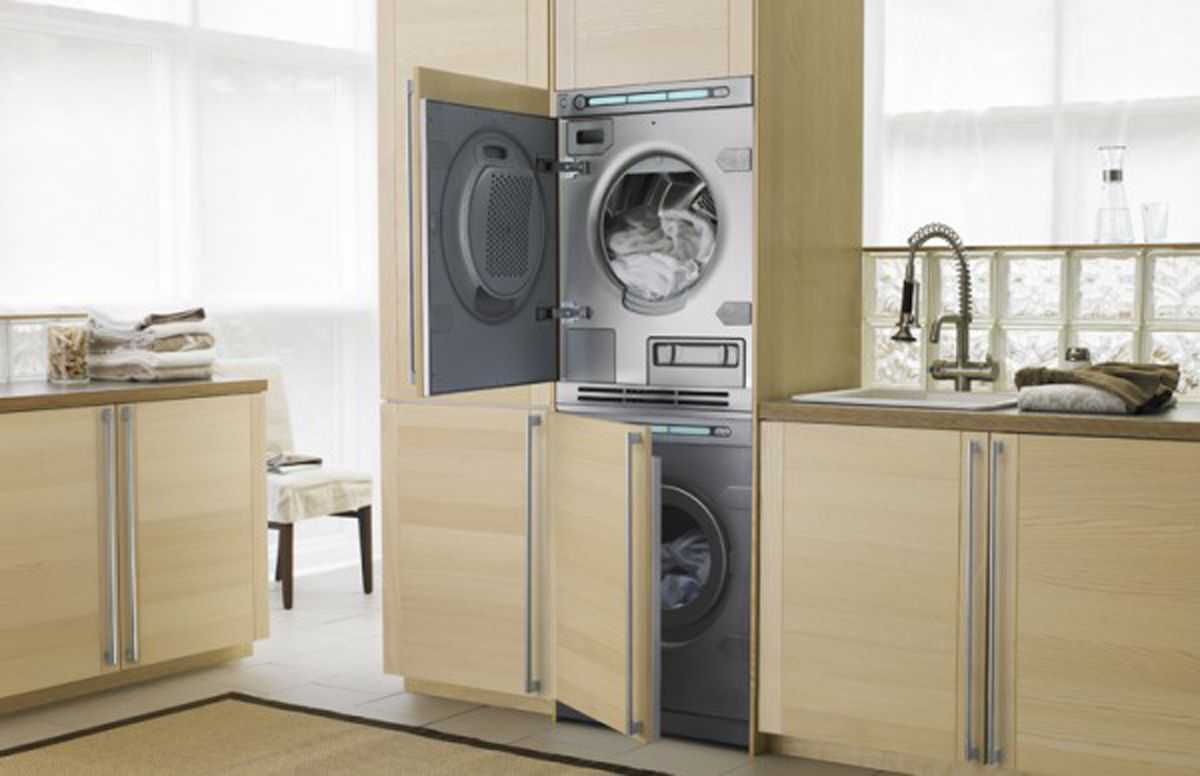

Совет! Разновидностью ниши является установка сушильной машины в шкаф, в передней части конструкции монтируют дверцы на петлях, позволяющие скрыть бытовые приборы.

В стеллаж

Еще один вариант установки бытовых приборов предлагает приобрести для колонны стеллаж, состоящий из двух и более отсеков подходящих габаритов. В нижней части размещают стиральную машину, сверху ставят сушилку, вес которой принимает прочная деревянная полка.

Вместительный стеллаж позволяет разместить рядом с агрегатами бытовую химию и другие аксессуары

Конструкция получается достаточно удобной. Если прочный стеллаж оборудован колесами, то для получения доступа к коммуникациям в задней части будет достаточно откатить в сторону всю колонну. Это окажется намного легче, чем выдвигать стиральную машину или снимать с высоты тяжелую сушилку.

Варианты монтажа

Производители бытовой техники для дома имеют в своей линейке несколько типов машинок для сушки белья: вытяжные, конденсационные и с тепловым насосом. Подключение сушильной машины каждого из видов имеет свои особенности, что вызвано принципом работы машинок. К примеру, вытяжные модели производят сушку за счет отвода воздуха с влагой в вентиляционную систему. Конденсационные изделия работают следующим образом: нагретый воздух поступает в камеру с бельем, собирает влагу и проходит через установленный теплообменник. После этого влага оседает в специальном лотке, который нужно после каждого включения опустошать. Что касается машинок с тепловым насосом, они, по сути, работают по аналогии с предыдущим вариантом. Отличие лишь в том, что влажный воздух проходит не через теплообменник, а через испаритель.

В частных домах и квартирах чаще всего производят установку вытяжных сушильных машин, которые нужно подключить к вентиляции и электричеству. Если же нет возможности вывести воздуховод, рекомендуется производить подключение конденсационной модели, у которой отводы воды производиться либо в лоток, либо в канализацию. Рассмотрим два существующих варианта монтажа: к вентиляции и к канализации, но сначала поговорим о том, как можно установить сушильную машину в комнате.

Монтажное крепление

Чтобы разместить сушилку поверх стиральной машины, можно воспользоваться специальными монтажными креплениями, которые часто поставляются в комплекте с аппаратом. Если же их не было в комплекте, придется приобрести такие детали отдельно.

Крепежные детали устанавливают поверх корпуса стиралки, чтобы к ним можно было закрепить сушилку. Без монтажных креплений устанавливать аппарат сверху стиральной машинки не стоит, так как без надежной фиксации изделие может опрокинуться из-за рабочей вибрации. Также такие крепежные элементы устанавливают для дополнительной защиты поверхности сушилки от царапин и других повреждений.

Рейки

Некоторые люди не хотят пользоваться монтажными креплениями и поэтому пытаются закрепить изделия другими способами. Часто для этого используют прочные деревянные рейки, которые прикрепляются к поверхности стенки. Затем к установленным реечкам крепится сушильный аппарат, установленный поверх машинки для стирки вещей.

Прикреплять рейки к стенке необходимо очень внимательно и надежно, чтобы конструкция не отсоединилась и не упала.

Ниша

Бывают случаи, когда поставить сушилку поверх стирального аппарата не удается и приходится искать другие методы крепления. Наиболее распространенным считается использование специальной ниши, которая устанавливается на напольной поверхности. Ее можно приобрести или сделать самостоятельно. Для изготовления качественной ниши можно воспользоваться высокопрочным гипсокартоном. Устанавливая устройство в нишу, надо помнить о том, что во время его работы появляется вибрация. Поэтому расстояние между стенкой и конструкцией должно быть 3-4 сантиметра.
