Делаем активную фоновую подсветку для любого телевизора за 1 час. сейчас научу

Решение проблемы: внешнее освещение

На сегодняшний день проблема просмотра телевидения ночью имеет достаточно простое решение, которое воплощается в жизнь своими руками. Решение это кроется в установке дополнительной подсветки для тех моделей, у которых отсутствует контурное освещение экрана, оборудованное производителем.
Но здесь имеются свои «подводные камни», без знания которых вред организму будет продолжать наноситься. В данной ситуации необходимо учитывать следующие нюансы:

потолочная общая подсветка здесь не подойдет, так как ее световой поток будет засвечивать экран. В результате этого у телевизора начнет снижаться контраст;

Потолочное освещение комнаты

несколько лучшим решением будет использование настенных бра, напольных торшеров и настольных светильников. Но в такой ситуации мы сталкиваемся с проблемой оптимального размещения осветительных приборов, ведь они не должны мешать просмотру телепередач. Если такие светильники будут находиться сзади зрителя, то они создадут на экране блики

А если их разместить вблизи телевизора, то они будут притягивать внимание, отвлекая;

Светильник рядом с телевизором

фоновая подсветка. Создание фоновой подсветки вокруг телевизора лишено всех недостатков ранее перечисленных способов размещения осветительных приборов. К плюсам данного метода относится и то, что такое освещение с помощью современных технологий (светодиодные ленты и PaintPack) можно легко организовать своими руками.

Как видим, фоновая подсветка в данной ситуации является лучшим вариантом.

Светодиодная лента для комнаты или для улицы

Теперь мы подошли к вопросу о том, где именно вы будете устанавливать LED ленту, а, значит, поговорим о степенях защиты.

Логично, что если вы собираетесь организовать подсветку комнаты, защита как таковая вам не нужна (если это, конечно, не ванная комната). А вот для использования на крыльце или других поверхностях снаружи дома защита от воды необходима.

Есть 3 типа светодиодных лент — обычная, силиконовая и упрятанная в поливинилхлоридную трубку. Если вам хочется установить подсветку в шкафу, на полках или в потолке, то смело выбирайте самый простой, первый вариант. Второй и третий идеально подойдут подсветки улицы и помещений, где есть вероятность попадания влаги на ленту. Разница между этими типами скорее чисто визуальная: силиконовая выглядит аккуратнее. К слову, блоки питания выбирайте по такому же принципу. Для дома можно приобрести блок с защитой по сертификату IP20, а для улицы — с сертификацией IP65 и выше.

Также не в последнюю очередь стоит обращать внимание на производителя. Если у вас есть возможность выбрать ленту по этому критерию, то ищите продукцию компании Gauss или Elektrostandart

Качество будет соответствовать цене, так что их ленты будут стоить дороже аналогов. Если хочется сэкономить, то можно купить LED ленту даже китайских производителей MAXUS или Feron.

Также обратите внимание на то, насколько гибким является основание ленты. Если оно слишком легко гнется, значит токоведущие дорожки могут быть слишком тонкими, и срок службы изделия будет коротким

Разборка изделия

Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.

Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:

заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку;
прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу

В дальнейшем это негативно отразится на качестве изображения;
особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф.. Пошаговая инструкция по разборке телевизионного оборудования:

Пошаговая инструкция по разборке телевизионного оборудования:

1. Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.

1. Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.

1. Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.

Переверните экран, придерживая при этом матрицу

Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно

1. Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.

В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.

Что нужно для устранения поломки

Для устранения неисправности пользователю потребуется инструмент, а также новые светодиоды. Купить светодиодную ленту в сервисном центре не получится — там их не заказывают и не продают. Есть возможность заказать такой товар у фирмы-производителя, но доставка займет очень много времени, да и цена будет слишком высокой. Лучший выход – поменять отдельно неисправные светодиоды.

На разных моделях одной и той же фирмы может быть различное количество светодиодов. Например, если на телевизоре LG c диагональю 32 дюйма 32LN540V-ZA всего 21 светодиод (3 ряда по 7 ламп), то на 32LB522U эта цифра может быть другой. Кроме того, чем больше диагональ, тем большее количество светодиодов используется для подсветки матрицы. Например, на телевизоре Samsung UE40ES5507K установлено 112 лампочек. Поэтому определить количество элементов в своем телеприемнике можно, только разобрав его.

Цвет свечения: SMD, RGB…

Каждый тип светодиодной ленты создан для своих задач. По сути их две: освещение или декоративная подсветка. В зависимости от цели, используют ленты разных цветов:

Одноцветные (SMD) — обычно используются для выделения определенных зон в квартире или доме, подсветки предметов мебели, дверных или оконных проемов. Самый популярный цвет — конечно, белый.

Многоцветные (RGB) — для декоративной подсветки предметов или поверхностей.

Надо заметить, что многоцветные светодиодные ленты часто имеют пульт, с помощью которого интенсивность освещения и «колор» можно менять. Если в вашей квартире недостаточно солнца, можно настроить приятный желтоватый свет, если пришли гости и хочется повеселиться, сделать его ярко-синим или зеленым.

Одноцветные ленты белого свечения на самом деле могут тоже иметь разную цветовую температуру. Все зависит от особенностей использованных светодиодов. Чаще всего такие ленты ориентированы на холодный свет (4000К и выше). Если вам нужен теплый, нужно будет получше поискать.

Для освещения и декоративной подсветки, разной длины и мощности

Стоит ли заморачиваться

Фоновая подсветка выглядит очень эффектно, ее однозначно стоит попробовать всем любителям смотреть фильмы или сериалы на большом экране. При использовании Apple TV, для работы с игровыми консолями или просто для беспроблемной работы из коробки выбирайте более дорогое готовое решение.

При этом будьте готовы к ограничениям по максимальному разрешению картинки, отсутствию некоторых режимов с высокой частотой кадров либо отсутствию объемного звука.

В остальных случаях лучше попробовать более доступное и настраиваемое решение на базе телевизионной приставки. Если используете ТВ-бокс на основе Windows-компьютера, получите самую простую и беспроблемную настройку, а вот с боксами на Android придется повозиться с параметрами.

В любом случае получите очень эффектное дополнение для своего телевизора или просто красивую фоновую подсветку для интерьера.

Если же вы не можете идти на указанные компромиссы, не готовы тратить время на подбор настроек и хотите самое беспроблемное решение – выбирайте телевизоры Philips с оригинальной запатентованной технологией.

iPhones.ru

Менять телевизор не придется.

Проверка диодов

Линейки диодов удобнее всего тестировать лабораторным трансформатором (ЛАТР). На нем устанавливают нижний порог напряжения, равный 2.75В, умноженный на число элементов. Перед тестированием провода, идущие к линейкам, отсоединяют. После этого щупы ЛАТРа прислоняют к краям элемента, где есть контактная группа.

Если проверяемая деталь загорается полностью, значит, на ней все диоды исправны. В процессе тестирования, если номинальное напряжение диодов выше 3.3В, на ЛАТР повышают рабочее напряжение. Таким образом, находят сгоревшие зоны. Затем в них начинают проверять каждый диод и определяют вышедшие из строя и подлежащие замене.

Лента диодов крепится к корпусу на двусторонний скотч. Чтобы ее освободить, металлическую деталь греют феном, температурой около 100 градусов, с тыльной стороны.

По мере разогревания скотча, подмазывая область его отделения от ленты спиртом, последнюю освобождают.

Обезжириваем, нарезаем, крепим ленту

Крепить ленту сейчас буду вот на этот телевизор, у него есть вот такой выступ, на который отлично ляжет светодиодная лента, с нижней частью немного сложнее, закреплю по краю с изгибами по корпусу как есть и посмотрим, что получится.

Итак пациент на столе…. Крепить ленту буду с левого угла по часовой стрелке…. Здесь, наверное, лента будет просто висеть.

Как я уже говорил ленту буду крепить временно вот на такой скотч, ватный диск понадобится что бы обезжирить поверхность где будет клеится лента, ножницы для нарезки ленты, а обезжиривать буду вот таким средством… вы можете применить что-то другое.

На этом этапе нужно нарезать ленту по размерам сторон телевизора, начну с левого угла, а блок закреплю на задней стенке, например, тут.

Нет подсветки на телевизоре LG, возможные причины

Замена светодиодов: видео

Если телевизор продолжает переключать каналы и транслировать звук, но изображение на нем отсутствует, скорее всего, проблема заключается в элементах подсветки, либо деталях, отвечающих за их работоспособность. Как определить в чем именно заключается неисправность, и исправить поломку самостоятельно, мы обсудим в данном небольшом обзоре.

Для начала необходимо диагностировать, что причина действительно в подсветке, для этого необходимо убедиться в работоспособности самой матрицы, сделать это можно не разбирая телевизор. Просто посветите фонариком на экран, изображение должно быть видно, по крайней мере, частично, если это так, значит, переходим к первому этапу диагностики.

Разборка телевизора

Для того чтобы добраться до самой подсветки, придется разобрать технику полностью, однако сначала необходимо исключить неисправность конденсаторов, что отвечают за подачу напряжения к светодиодам.

Чтобы получить доступ к плате достаточно снять заднюю крышку телевизора.

В зависимости от модели ТВ, расположение крепежных элементов крышки может отличаться, но в любом случае снять ее не составит никакого труда.

Убрав заднюю часть корпуса в сторону, вы сможете увидеть блок питания, именно к нему идут два контакта от подсветки, которые нас интересуют.

Если напряжение превышает отметку в сто ватт, значит, все работает нормально и причину необходимо искать именно в светодиодах.

Что получить доступ к планкам со светодиодами, аккуратно отцепляем металлическую защиту от пластика, делать это необходимо постепенно, открывая каждый замочек поочередно, в противном случае вы рискуете повредить матрицу и прочие важные детали. Если с этой задачей вы справились, отделите матрицу от подсветки и уберите ее в сторону.

Диагностика светодиодов

Если нет подсветки на телевизоре марки lg, скорее всего причина кроется в перегоревших светодиодах.

Нужно отдельно проверить каждую планку со светодиодами, для того чтобы сделать это, определите мощность одного светодиода при помощи того же мультиметра, она может варьироваться от трех, до шести ватт.

Настройте лабораторный блок питания на необходимую мощность и соедините с соответствующими контактами, так вы увидите, какие именно диоды не функционируют. В идеале будет рассмотреть каждую лампочку под микроскопом или хотя бы лупой, это покажет трещины на каждой из них, если они присутствуют.

Замена подсветки

Если вы не имеете совершенно никаких технических навыков и ни разу не сталкивались с монотонной и крайне точной работой, лучше всего обратиться в сервисный центр LG, так как малейшая ошибка может повредить планку с подсветкой и тогда ее придется менять полностью.

Если же вы все-таки решили менять светодиоды самостоятельно, приготовьте следующий инструмент:

• Маломощный паяльник;
• Промышленный фен;
• Пинцет;

Снять старые диоды можно при помощи паяльника, достаточно прогреть оба контакта, тем самым высвободив устройство. После этого удалите остатки старого припоя.

Теперь нужно нанести на все контакты новый припой так, чтобы получились небольшие бугорки, главное сделать это максимально аккуратно.

После этого возьмите новый диод пинцетом, а нанесенный только припой прогрейте с помощью технического фена, как только материал начнет плавиться, зафиксируйте диод согласно полярности.

Помогла ли вам статья?

Не помогла статья?

Вы можете задать вопрос мастерам из нашего сервисного центра, позвонив по телефону или написав свой вопрос на форму обратной связи.

Задать вопрос мастеру

Ваше сообщение отправлено.

Спасибо за обращение.

Выбираем светодиодную ленту по месту установки

В конце нашего обзора у нас есть несколько советов, какую ленту лучше выбрать для каждой из комнат вашей квартиры или дома.

Для оформления комнат лучше подойдет недорогая светодиодная лента белого цвета без защиты от влаги. Не переборщите с мощностью (световым потоком), если организуете фоновую подсветку, иначе яркий свет будет бить в глаза.

Для подсветки кухни в идеале нужна лента с силиконовым покрытием. Где кухня — там и влага, поэтому защита лишней точно не будет.

Для установки в спальне можно купить многоцветную RGB-ленту. Другой возможный вариант — выбрать ленту для подсветки потолка с возможностью регулировки. Так вы сможете приглушать свет или делать его ярче, когда это необходимо.

Подсвечивать ванную комнату нужно только светодиодной лентой с силиконовым покрытием. Не забудьте позаботиться и о защите блока питания, а также контроллера (если используется)! Самые яркие светодиодные ленты будут здесь лишними — берите поскромнее.

Помимо статичной подсветки с помощью контроллеров можно организовать и динамичные сценарии. Например, организовать вот такую «бегущую волну».

Примеры популярных моделей LED-телевизоров

Одни из самых лучших моделей LED-телевизоров мы представили ниже с описанием характеристик и главных достоинств:

Thomson T32RTL5130

Качественная сборка LED-модели и доступная цена вывели телевизор в первые ряды по популярности. Покрытие экрана глянцевое, что влияет на усиление сочности цветов и общей яркости изображения.

Ключевые характеристики

• Диагональ — 32 дюйма
• Разрешение — 1366*768
• Частота матрицы — 50/100 Гц
• Мощность звука — 10 Вт
• Режим 3D

Лучшие предложения

LG 43LM6500

Очень красочный и яркий дисплей телевизора оснащен глянцевым антибликовым покрытием. Несмотря на невысокие показатели по частоте, улучшение изображения картинки достигается с помощью 4-ядерного процессора графики.

Ключевые характеристики

• Диагональ — 42.5 дюйма
• Разрешение — 1920*1080
• Частота матрицы — 60 Гц
• Мощность звука — 20 Вт
• Поддержка искусственного интеллекта; управление голосом.

Лучшие предложения

Samsung UE49NU7300U

Модель оснащена современным изогнутым экраном, что дает возможность наслаждаться картинкой без границ. Из преимуществ можно выделить тип платформы Tizen, поддержку HDR10, а также возможность записи и остановки видео.

Ключевые характеристики

• Диагональ — 48.5 дюйма
• Разрешение — 3840*2160 4К
• Частота матрицы — 60/120 Гц
• Мощность звука — 20 Вт
• Изогнутый экран

Лучшие предложения

Philips 50PUT6023

Ультратонкий LED-телевизор с глянцевым экраном, который дополнительно оснащен антибликовым покрытием. За улучшение изображения отвечает процессор Pixel Plus Ultra HD.

Ключевые характеристики

• Диагональ — 50 дюймов
• Разрешение — 3840*2160 4К
• Частота матрицы — 60/80 Гц
• Мощность звука — 16 Вт
• Запись телепередач

Лучшие предложения

Sony KD-65XG9505

LED-телевизор представлен в продаже с глянцевым антибликовым экраном. Модель выдает качественную и насыщенную картинку, где легко настроить оптимальную контрастность и яркость.

Ключевые характеристики

• Диагональ — 64.5 дюйма
• Разрешение — 3840*2160 4К
• Частота матрицы — 120 Гц
• Мощность звука — 20 Вт
• Встроенная память на 16 Гб; управление голосом.

Лучшие предложения

Телевизоры LED являются современными моделями телевизоров, которые намного безопаснее и лучше по качеству картинки и внешним данным, чем модели LCD на люминесцентных лампах. Тем более цена некоторых вариантов достаточно низкая, что позволит подбирать телевизор покупателям с различным доходом и возможностями.

Насколько статья была вам полезна?

Типы подсветок

Чтобы понимать особенности вариантов, надо разобраться в устройстве каждого. В этом нет ничего сложного, так как система проста и имеет аналогичную конструкцию независимо от производителя телевизора или монитора и даты выпуска. Конечно, устройство постоянно совершенствуется для улучшения эффекта, поэтому в новых телевизорах подсветка может быть на порядок лучше при аналогичных характеристиках.

Direct LED

Эта разновидность используется как в дорогих, так и в дешевых моделях и имеет такие особенности:

1. Светодиоды расположены за матрицей и равномерно распределены по всей поверхности экрана. Это обеспечивает качественную подсветку, но ее характеристики зависят от количества диодов. Если в недорогих телевизорах может быть установлено 100 диодов, то в топовых моделях 1000 или даже больше.
2. Чтобы сделать подсветку равномернее и исключить засветы в местах расположения светодиодов, между ними и матрицей ставят рассеиватель. Чаще всего это матовый лист небольшой толщины, способный распределять свет от диодов равномерно на всей поверхности.
3. Модуль с диодами ставится за экраном, поэтому подобные модели всегда имеют большую толщину, чем второй вариант. Это никак не влияет на характеристики и срок службы, но может создавать неудобство при установке на стену.

Так выглядит система подсветки прямого действия.

Edge LED

Этот вариант отличается от предыдущего по расположению светодиодного блока и конструктивным особенностям:

1. Чаще всего используют светодиодную ленту, размещенную на левой и правой стороне экрана или на верхней и нижней части. Для качественного освещения используют рассеиватели, которые обеспечивают равномерное распределение света по всей матрице, от них во многом зависят характеристики системы.
2. В дорогих моделях боковая подсветка может располагаться с четырех сторон, что увеличивает качество и позволяет добиться улучшения яркости. Но при этом важна точность расположения светодиодов, при нарушении геометрии или деформации рассеивателя появляются темные пятна или засветы на экране, от которых избавиться сложно.
3. За счет бокового расположения источников света толщина экрана намного меньше. Этот вариант применяют при изготовлении тонких телевизоров, а также мониторов для компьютера.

Боковая подсветка занимает мало места.

Как все подключить

В коробке с устройством вы найдете: понятную инструкцию на английском с картинками, выбранный при заказе моток RGB-диодной ленты, сам блок управления подсветкой, внешний блок питания и кабели для подключения.

1. Для начала наклейте ленту на задней крышке телевизора максимально близко к краю по всему периметру.

2

Особое внимание уделите углам, можно разрезать ленту и спаять ее на стыках или просто аккуратно согнуть

3. После этого подключите ленту к блоку питания согласно схеме.

4. Логический кабель подключите к блоку управления.

5. Подключите блок управления в свободный USB-порт на вашей приставке.

6. Устанавливаем приложение Ambient light Application for Android из Google Play. Утилита платная, стоит 199 руб.

7. Запускаем приложение и сразу же можем проверить работу ленты, включив режим свечения одним цветом или случайный эффект.

8. После этого переходим в параметры приложения, параллельно считаем количество диодов в вертикальных и горизонтальных секциях нашей подсветки.

9. Настраиваем соответствующие параметры в настройках: задаем количество диодов по вертикали и горизонтали, направление ленты (по часовой стрелке или против),

10. Настройка LEDs Bottom Gap позволяет задать неактивную область под стойкой телевизора, а параметр First LED Offset позволяет выбрать место первого диода при разных вариантах поклейки ленты.

11. Ниже можно настроить частоту обновления экрана, область захвата цвета и качество воспроизводимых эффектов (частоту смены цвета ленты).

После внесения всех параметров можете проверить корректность работы подсветки в режиме Screen Capture Mode.

▣ Для корректной работы подсветки в разных приложениях рекомендуем использовать сторонний плеер – Vimu Media Player. В его настройках необходимо активировать пункт Выводить видео в текстуру.

▣ Для работы при просмотре IPTV используйте OTTPlayer с включенной опцией Decoder медиаплеер.

▣ Просмотр YouTube с фоновой подсветкой возможен через приложение Smart YouTube TV.

В играх фишка будет работать без дополнительных настроек и танцев с бубном.

Методы (виды) LED-подсветки

Различают два вида LED-подсветки:

• Белая (WLED) – белый светоизлучающий светодиод.
• Трехцветная (RGB) – использование светодиодов трех основных цветов: красный, зеленый и синий.

Различие конструкции и схем расположения светодиодов:

• Edge LED – краевая или боковая схема, где светодиоды могут располагаться по краю матрицы (периметр) и включаться попеременно, в зависимости от передаваемой картинки. Это более дешевый вид конструкции LED, за счет уменьшения количества диодов, что влияет и на толщину телевизора, который становится намного тоньше.
• Direct LED – матричная схема расположения светодиодов распределяет их по всему экрану и именно это делает возможным регулировать выборочное отключение диодов, в том месте картинки, где должно быть затемнение. Контраст картинки вырастает на несколько пунктов, повышается сочность цветов и глубина черного цвета. Схема Direct LED будет стоить на порядок дороже вышеописанной.

Схема расположения диодовРазличие качества изображения согласно схемам

Определим неисправность в телевизоре с фронтальной подсветкой.

Итак теперь перед нами Philips LED Smart TV – 55.

Прежде чем разбирать телевизор, чтобы подтвердить неисправность, я включил телевизор, чтобы увидеть саму неисправность. Действительно, есть изображение и звук, но изображение не было видно из-за отсутствия подсветки. Вы должны внимательно посмотреть или зажечь фонарик, чтобы увидеть изображение на панели дисплея. Это подтвердило, что сигнал идут на материнскую плату, T-con и светодиодную панель. Затем я подтвердил, отправляла ли материнская плата сигнал включения черного света на блок питания (БП). Для этого мне нужно было разобрать крышку, чтобы это выяснить.

Блок питания (БП) для подключения к материнской плате. Проверка сигнала от материнской платы к БП на CN203 после включения телевизора на BL_ON. Сигнал или 4,3 В постоянного тока присутствовал.

Этот тест подтвердил, что материнская плата работает, и следующий шаг должен подтвердить, есть ли выход на светодиодные полосы от блока питания.

Есть 2 пары (CN301) светодиодных лент – LED1 + и LED2 +. Первый (LED1 +) был протестирован на напряжение 130 В постоянного тока, а второй (LED2 +) получал 113 В постоянного тока от блока питания. Эти результаты показали, что один набор светодиодных ламп имеет более высокое напряжение, чем другой, что подразумевает, что в светодиодных лентах может быть неисправность. Окончательный тест заключался в том, чтобы определить, какая светодиодная лента не вызывает подсветку телевизора.

Светодиоды, подключенные к LED1 +, имели 2 светодиода, которые не горят при использовании тестера светодиодной подсветки, проверяющего каждую полосу за раз.

Итак мы выяснили что причина неисправности в светодиодах. Теперь нужно решить для себя покупать новый светодиодный модуль или впаять новые светодиоды самостоятельно. Для этого нужно определить Какие светодиоды в телевизоре.

Определяем тестером рабочее напряжения и тип этого светодиода. Далее нам потребуются эти характеристики для подбора и покупки нового светодиода. Ошибиться  очень легко, возможно в данном случае купить новый светодиодный модуль будет куда проще и надежнее.

Подведем итоги. Мы выявили неисправность светодиодной подсветки и определили Какие светодиоды в телевизоре их тип и характеристики. Теперь у нас два пути покупаем светодиоды и впаиваем их самостоятельно или приобретем новый светодиодный модуль полностью. Благо на Aliexpress выбор и того и другого очень большой

За несколько минут я нашел и готовые светодиодные модули для замены в телевизоре Philips LED Smart TV – 55, так и нашел отдельные светодиоды с линзами. Повторюсь главное это правильно определить какие светодиоды в подсветке телевизора.

Зачем необходима подсветка телевизора

Известно, что просмотр телевизора в полной темноте очень вредит зрительной системе человека. Особенно сильно негативный эффект заметен у взрослых людей, тогда как у детей он сглаживается благодаря росту и развитию, а также сильным восстанавливающим способностям детского организма.

Просмотр телевизора без хотя бы фоновой подсветки чреват рядом негативных явлений:

• быстрая утомляемость глаз;
• падение остроты зрения;
• появление головных болей и т.д.

Яркий экран телевизора и темная комната — плохое сочетание для глаз

Длительный или еще хуже — постоянный просмотр телевизора, когда фоновая подсветка отсутствует, а все помещение находиться во мраке, приводит к развитию стресса, а также общей усталости. В конечном итоге наблюдается общее снижение здоровья человека, ухудшение защитных и адаптационных механизмов в его организме.

Осторожнее с матрицей!

Матрицу нельзя гнуть, поэтому будьте предельно осторожны и отложите её на ровную поверхность.

Под матрицей будет две тонкие матовые плёнки (не перепутайте их порядок), подложка из оргстекла и… Подсветка!

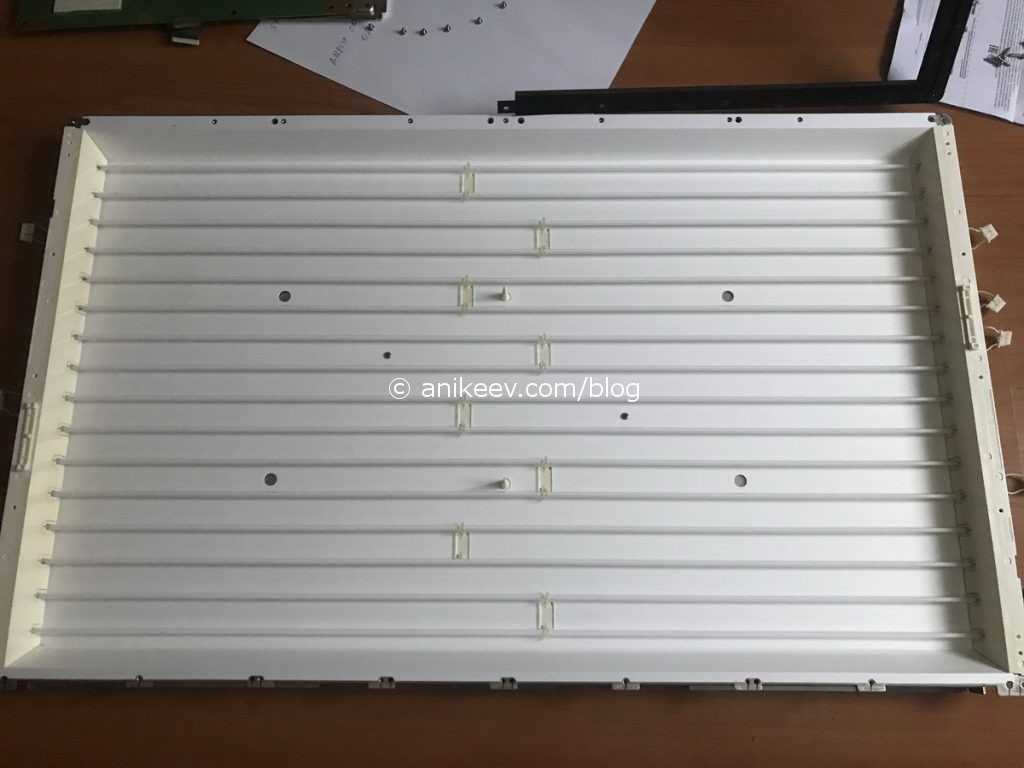

По бокам подсветка стоит в резинках, я выкусывал провода ламп и вытаскивал их из резинок (потому что иначе только выпаивать). Получилось вот так.

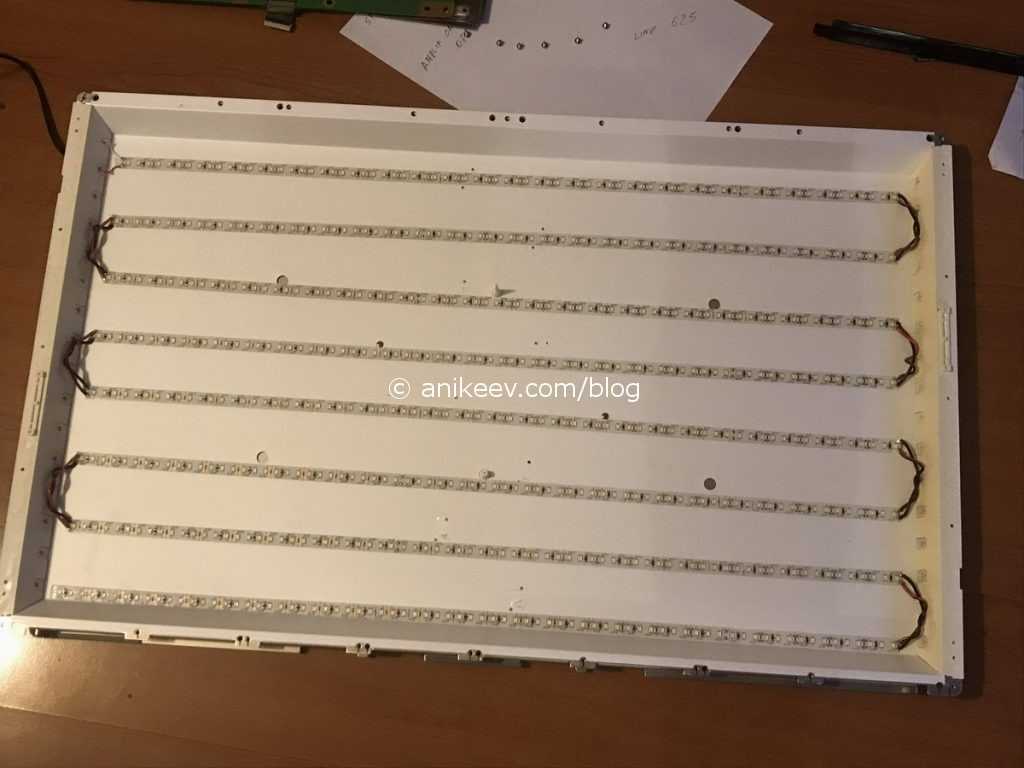

Примерим нашу ленту по месту установки.

Получилось 625мм ленты, то есть пяти метров хватит ровно на 8 отрезков. Поэтому отрезки будут находиться там, где сейчас стоят пластиковые держатели CCFL-ламп. Берём нож и снимаем держатели. Пластиковые шипы тоже выкусываем.

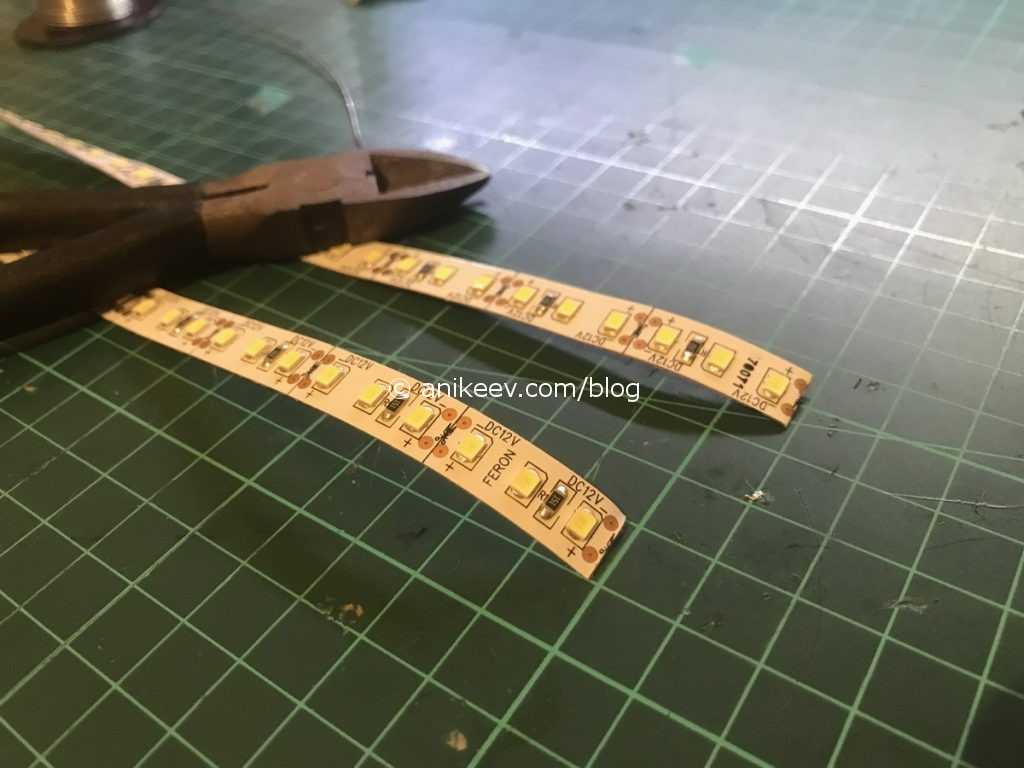

А теперь перемещаемся в лабораторию. Нарезаем ленту на 8 отрезков по 625мм каждый, укладываем змейкой и последовательно паяем. Не забывайте соблюдать полярность!

После пайки внимательно проверяем нашу змейку, проверяем полярность и только после этого приклеиваем ленту на место старой подсветки.

Получилось довольно криво. Впрочем, если выбирать между вообще неработающей и работающей хоть как, то «и так сойдёт». Теперь собираем всё в обратном порядке. От старой подсветки останутся лишние детали: инверторы, шлейфы, защитные металлические кожухи и винты крепления. А внутри телевизора станет просторнее, вот так.

Обратите внимание: я не стал укорачивать провод, идущий к подсветке. В будущем можно будет сделать на корпусе переменный резистор и управлять яркостью

А сейчас кабель уложен в старые крепления шлейфов инвертора.

В недалёком будущем на месте инверторов сможет разместиться плата smart-tv или какой-нибудь raspberry pi, места здесь достаточно.

Собираем телевизор окончательно, вешаем на стену, подключаем все кабели и смотрим. В отличие от CCFL-ламп, которые светят во все стороны, светодиодная лента даёт довольно направленный свет, поэтому на однотонном фоне она неслабо заметна.

Если бы я покупал LED-ленту на алиэкспрессе, то смог бы за ту же 1000 рублей купить два пятиметровых мотка и сделать 16, а не 8 отрезков. Получилась бы более равномерная засветка. Но, как я и раньше говорил, сойдёт и так. Просто сравните с тем, что было.

LED-подсветка практически незаметна на неоднородном фоне, то есть смотреть телепередачи довольно комфортно.

Теперь о недочётах. Яркость подсветки не регулируется. Но восемь отрезков дают средний уровень яркости. Я планирую добавить ещё 5 метров подсветки, чтобы сделать её более равномерной, но… Честно скажу, повторять полную многочасовую разборку телевизора очень лениво. Возможно, когда-нибудь…

А теперь к преимуществам: телевизор похудел на 1100 грамм. Вот все лишние детали на весах.

Все эти детали я успешно продал на аукционе. И выручил 10 рублей. Но от покупателя узнал, что проблемы на 90% в лампах подсветки, то есть достаточно было их заменить… Кабы знать, где достать именно такие — я бы так и сделал.

Спаиваем отрезки ленты

Итак, отмеряем с одной стороны и отрезаем светодиодную ленту по разметке. Тоже самое проделываем с остальными сторонами…

Ну вот все части отрезаны, и ещё осталось немного светодиодов, и если вдруг какой-то из светодиодов перестанет работать, то вместо него легко можно впаять рабочий.

Да ещё такой момент, нужно что бы светодиодов по правой и левой стороне было равное количество, так же и по верхней и нижней части, у меня на нижней за счёт изгибов большее количество светодиодов и при работе подсветки я заметил, что иногда часть из них работает не стабильно.

Теперь нужно спаять ленту, я буду спаивать, используя эти контактные уголки, но возможно с проводами получилось бы более компактно… но и менее аккуратно.

Да и важно учесть направление светодиодов, на ленте направление указано стрелками, в противном случае подсветка не заработает.

Виды и способы размещения

Бытует мнение, что изготовление светодиодной ленты в домашних условиях не особо отличается (с точки зрения финансовых затрат) от приобретения готового варианта, а для тех, кто «не дружит» с физикой или паяльником, самостоятельное изготовление ленты может быть непосильной ношей. Также существует вариант установки готовой LED-лампы, она не будет требовать изобретательных операций с паяльником и программным обеспечением.

Наиболее простой вариант размещения готовой светодиодной ленты для подсвечивания телевизора – по оборотной стороне крышки.

Лента «садится» на клей по краю крышки, фиксация происходит не реже, чем каждые через 15 см для обеспечения прочности крепления. Более широкий шаг спровоцирует отлипание ленты при нагревании. В углу ленту следует припаять или вам помогут угловые соединители.

LED-лампа также может быть использована для подсвечивания телевизора, но тогда могут возникнуть сложности с расположением.

Такая лампа обычно очень яркая для подсветки монитора TV, а значит, она будет отвлекать внимание при просмотре телепередач или кино. Еще одна распространенная проблема в этой ситуации – неравномерное распределение светового потока из-за использования одной стороны монитора, а не всех четырех

Также много проблем связано с ее крупными габаритами – ее будет трудно разместить за плоским экраном. Довольно проблематично прикрепить лампу на струбцины, если рядом с телевизором нет каких-либо полочек или стенок.

В такой ситуации, правда, возможно размещение лампы LED возле крепления кронштейна к стене, но это потребует дополнительного сверления стены для утапливания всей лампы.

При этом лампа LED не будет требовать спаивания ленты или программного обеспечения, так как она уже полностью готова к работе, не считая ее размещения.

Что такое LED подсветка?

Аббревиатура LED расшифровывается Light Emitting Diode, что с английского переводится как диод, излучающий свет. Если говорить именно в контексте индустрии производства телевизионного оборудования, то данное сокращение обозначает тип жидкокристаллической матрицы и подсветки светоизлучающими диодами.

После того, как был представлен новый тип подсветки ЖК мониторов, производители стали заменять в названии моделей аббревиатуру LCD обозначением LED. Разумеется, что телевизоры LG не стали исключением из этого правила.

На самом деле, мотивом для подобных изменений были скорее маркетинговые задачи, нежели реальная необходимость. Дело в том, что LED подсветка матриц не является принципиально новой технологией изготовления экранов телевизионного оборудования. Это просто обновленный способ освещения. Однако тенденция гармонично прижилась, поэтому термин Light Emitting Diode активно используется и сегодня.

Самые обыкновенные матрицы телевизоров основаны на использовании лампы с холодным катодом, по сути это все те же люминесцентные лампы. Что касается моделей LCD и LED, то они характеризуются излучающими свет диодами.

Ни для кого не секрет, что LCD экраны состоят из пикселей с жидкими кристаллами. Положение кристалла в пикселе определяет, пропускает ли ячейка свет. Собственно так и осуществляется свечение экрана.

Качество матрицы экрана определяет огромное количество параметров, в частности: уровень темных оттенков, угол обзора, статическую контрастность, частоту обновления изображения и даже время отклика. Жидкокристаллические матрицы производятся по нескольким технологиям. Перечислим наиболее популярные: TN, IPS, PLS.

Что касается непосредственно подсветки, то она влияет на яркость, передачу цвета, охват, динамическую контрастность. Однако стоит все-таки оценивать параметры в комплексе, учитывая тип матрицы и подсветки.

Таким образом, покупая телевизор с LED подсветкой, пользователь получает:

• сбалансированную контрастность;
• насыщенную яркость;
• высокую четкость картинки;
• цветовую палитру.

Кроме того, светодиоды потребляют гораздо меньше электроэнергии, примерно на 40%, нежели аналоги. Непосредственно лампы дневного света, которые также используются в сфере производства телевизионного оборудования, содержат ртуть, что негативно сказывается на экологии. В этом плане преимущества ЛЕД очевидны.

Нет смысла спорить, современные ТВ-устройства с подсветкой, состоящей из светодиодов, обеспечивают трансляцию максимально яркого изображения. Появляется динамическая контрастность – регулирование яркости свечения диодов для разных участков монитора. Изображение становится более реалистичным.

Регулирование свечения диодов непосредственно в процессе просмотра ТВ, положительно сказывается и на уровне черного. Когда появляются темные оттенки, уровень подсветки снижается, в результате, экран темнеет.
