Домашняя мастерская: стружкоотсос своими руками

Стружкоотсосы. Оборудование для удаления пыли и стружки. Устройство и работа стружкоотсоса. Купить стружкоотсос. Цены. Бренды стружкоостосов.

Прибор для сада

Для владельцев частных домовладений со своим двором актуальным становится вопрос уборки листьев и прочего мусора. Для этих целей собирают садовые пылесосы.

Своими руками установить измельчитель сложно. Но можно обойтись увеличением диаметра всасывающей трубки. Лучшим донором в этом случае станет старый прибор отечественного производства. В устройстве такого типа с подготовленным отверстием подходящего диаметра устанавливается пластиковый контейнер. К контейнеру остается подсоединить более широкую гофру с плотным куском трубы на другом конце. Отлично подойдет труба для канализации.

Каким бы ни был самодельный строительный пылесос для дома, он не сможет сравниться с промышленным, но при необходимости может стать незаменимым помощником для разового использования.

Originally posted 2018-03-28 15:19:32.

Чем отличается строительный пылесос от обычного

Но для работ от случая к случаю, данную конструкцию можно немного доработать и усовершенствовать. Идея принадлежит Шайтеру Андрею.

Прежде чем мы рассмотрим второй вариант конструкции, задайте себе вопрос: «В чем заключается одно из основных отличий бытовых пылесосов от строительных?»

В бытовых моделях охлаждение происходит за счет всасываемого воздуха.

То есть, вы пылесосите пол, воздух засасывает мусор. Далее происходит его фильтрация и охлаждение самого двигателя. После чего воздух выбрасывается наружу.

Отсюда и вытекает весь риск повреждения двигателя. Во-первых, при забивании фильтра, резко спадает охлаждение движка.

Во-вторых, цементная пыль на 100% не задерживается в пылесборнике, и часть ее летит через обмотки, по пути снимая как наждак лаковую изоляцию. Такая дисперсная пыль убивает все трущееся и крутящееся.

Добавление воды на дно бачка не особо помогает. Вместо пыли вы получите много грязи, тяжесть ведра, а фильтра все равно в итоге забьются.

В профессиональных же девайсах охлаждение двигателя осуществляется отдельно, через специальные технологические отверстия. Поэтому им не так страшны забитые напрочь мусором мешки.

Более того, у них еще предусмотрена автоматическая очистка или встряхивание.

Дабы по уму переделать бытовую модель, вам понадобится немного больше запчастей, чем в первом случае.

Как не спалить бытовой пылесос

У большинства современных моделей есть встроенный предохранительный клапан. Он показывает, когда фильтра уже засорены и в этот момент открывается дополнительный поток воздуха.

Правда это считается уже аварийной ситуацией. Ваша задача не дожидаться момента срабатывания этого клапана, а воспользоваться несколько иной хитростью.

У некоторых девайсов непосредственно на ручке есть регулятор тяги в виде отверстия, которое открывается или закрывается. Его как раз таки и следует приоткрыть при любых видах работ.

Если у вас нет такого заводского регулятора, можете в самой крышке ведра просверлить небольшое дополнительное отверстие диаметром 12мм.

Ну и самое главное не забывайте, что любой бытовой пылесос, как бы вы его не модернизировали, имеет определенный срок непрерывной работы. Обязательно фиксируйте время запуска и не работайте дольше положенного периода.

То есть, элементарно делайте паузы. Хотя бы для того, чтобы встряхнуть самодельный фильтр. А встряхивается он просто вместе с ведром.

Когда пылесборник существенно заполнится, открываете крышку ведра и легким движением вытаскиваете трубку с направляющих в нижней части мешка.

Он у вас раскроется и мусор с пылью можно удалить. После этого собираете всю конструкцию обратно и работаете дальше.

Нормального функционирования мешка, хватает примерно на три полных наполнения. После этого, цементная пыль в самой ткани начинает сильно тормозить поток воздуха.

Придется либо заменить фильтр на новый, либо не просто потрясти, а капитально очистить его от всякого мелкодисперсного мусора и продолжить работу как ни в чем не бывало.

Основной принцип работы стружкоотсосов

Самостоятельно изготовленное оборудование для удаления стружки древесины прослужит долго и не вызовет нареканий, если его конструировать, зная на чем основана работа таких устройств.

Всасываемость стружкоотсосов объясняется следующими техническими характеристиками приборов:

  • Основной корпус оснащен гофрированным мягким шлангом небольшого диаметра, с возможностью установки насадок разного типа. Шланг в первую очередь предназначен для усиления тяги;
  • Сверху прибора двигатель, связанный с крыльчаткой. При вращении лопастей крыльчатки происходит разряжение воздуха и соответственно появляется тяга необходимой силы;
  • В момент всасывания древесная стружка накапливается в съемной емкости (для этих целей подходит и мешок), а воздух выходит через патрубок;
  • В патрубке устанавливается два фильтра – грубой и тонкой очистки, это обеспечивает удерживание в стружкоотсосе мелких древесных опилок.

Описанный выше принцип работы стружкоотсосов для чпу относится к типу циклонов. То есть в корпусе устройства при всасывании стружки происходит спиральное закручивание втянутых опилок. В результате более крупные под воздействием центробежной силы отсеиваются в емкость для опилок, а мелкие проходят фильтрацию.

Как разместить воздуховоды

Прямой канал большого диаметра с гладкими стенками между стружкососом и деревообрабатывающим станком обеспечивает оптимальный воздушный поток. Это можно условно сравнить с ездой на автомобиле, когда максимальная скорость достигается на ровной и широкой дороге с плавными поворотами, а узкая, извилистая и неровная дорога заставляет двигаться медленнее. Узкие воздуховоды, изменения направления и неровности (как на внутренних стенках гибких шлангов) увеличивают сопротивление и затрудняют работу вентилятора. Длина воздуховодов также оказывает влияние, поэтому старайтесь сделать путь воздуха от станка до стружкососа как можно короче.

Для монтажа в мастерской централизованной системы пылеудаления используйте металлические или пластиковые трубы с гладкими стенками максимально возможного диаметра, который можно подключить к входному патрубку вентилятора. Применяйте гибкие шланги только на коротких участках в местах присоединения к станкам и, если возможно, установите на станках патрубки диаметром 150 мм вместо штатных.

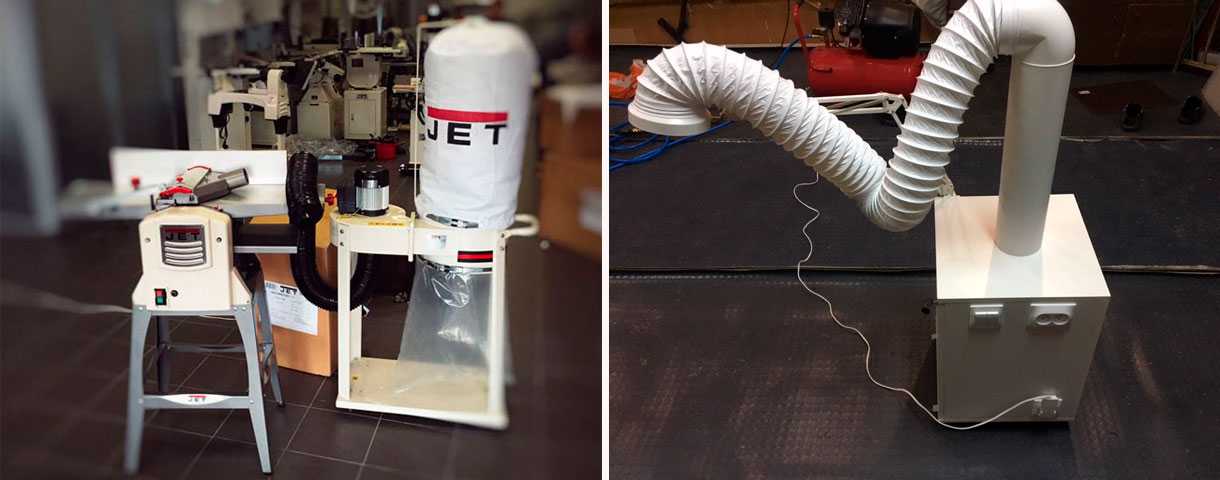

Мобильный стружкосос, подключаемый поочередно к одному из станков, можно использовать с гибким шлангом, но шланг должен быть коротким и иметь как можно больший диаметр для подключения к входному патрубку стружкососа.

Конструкционные особенности

Стандартный стружкоотсос УВП состоит из корпуса, воздуховода, электрического двигателя, фильтров и их стоек, а также хомута, накопителя, и рабочего колеса вентилятора. Конструкцией устройства предусмотрена стойка и патрубок.

Оборудование оснащается карманными и цилиндрическими картриджными фильтрами. Элементом фильтрации может быть ткань или перфорированая бумага, также производители используют синтетические волокна или картон. Фильтровальные мешки располагаются вверх ногами. Когда вентилятор не работает, они удерживаются благодаря металлическим лёгким распоркам.

Фильтрующие элементы регенерируются автоматически или вручную без проведения их демонтажа. Некоторые фильтры комплектуются рукоятями, обеспечивающими очистку методом встряхивания. Существуют модели, в которых эта процедура выполняется автоматически, сразу после прекращения работы двигателя. Регенерация может проводиться посредством продувки сжатым воздухом фильтрующей поверхности.

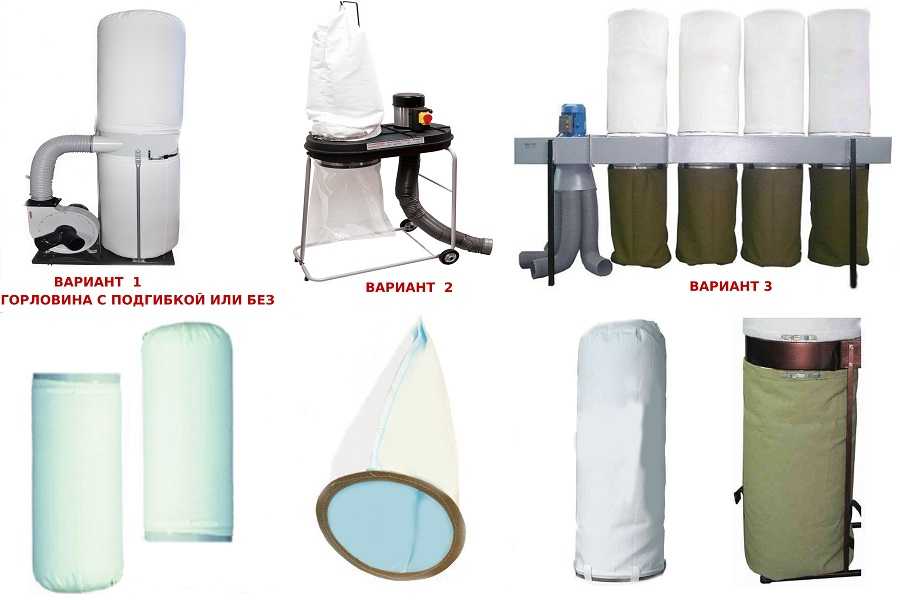

Накопительные мешки для стружкоотсоса используются с целью сбора отходов производства. Изготавливаются они из пластика или брезента. Если конструкцией предусмотрен циклон, то техника дополнительно оснащается металлическими баками для раздельного сбора пыли и стружки. Пускозащитная аппаратура позволяет управлять техникой и предотвращает поломки, возникающие от перегрузок. Некоторые модификации оснащаются пультами, обеспечивающими дистанционный запуск и отключение аппарата. Надёжность агрегата зависит от качества защёлкивающихся лёгкосъёмных хомутов, обеспечивающих герметичность утилизационных мешков и фильтров.

2014 year calendar. January. Isolated 3D image

Конструктивно различают двухступенчатые и одноступенчатые аспирационные установки.

Одноступенчатые машины оснащаются вентилятором для стружкоотсоса, расположенным внизу или посередине рамы и комплектуемым лопастями, находящимися в кожухе-улитке. Тяжёлая и крупная стружка оседает в нижнем утилизационном мешке, а верхнюю пыль отсекает фильтр, находящийся выше.  Такая система обеспечивает возврат в помещение очищенного воздуха.

Двухступенчатые машины оснащаются вентиляторами, размещёнными вверху рамы. Перед тем, как в них попадает воздух, его освобождают от крупных примесей циклонным фильтром, имеющим цилиндрическую форму с нижней зауженной частью. Воздух, затягиваемый в циклон, начинает вращаться, подвергаясь воздействию центробежной силы. Благодаря этому происходит осаждение крупных фракций, опускающихся в приёмник, находящийся под циклоном. Обычно, крыльчатка для портативного стружкоотсоса изготавливается из пластика. Материал невосприимчив к механическим повреждениям, связанным с ударами крупных древесных отходов.

Профессиональное оборудование комплектуется стальной крыльчаткой 230 мм, втягивающей, а затем и измельчающей отходы.

Всасывание мусора осуществляется через гибкий шланг для стружкоотсоса, диаметр которого может составлять 100 мм, к нему можно присоединять любые типы насадок для уборки производственных помещений.

Циклонный фильтр

Устройство циклонных фильтров делает их намного удобнее и эффективнее привычных мусоросборников. Благодаря своей вместительности и гигиеничности, такие системы очищения пользуются всё большей популярностью. Однако, высокая стоимость не всем приходится по карману.

Принцип работы состоит в следующем: поток воздуха проходит через первичные фильтры, которые задерживают мелкие частицы пыли. Далее, воздух поступает в циклонный фильтр — ёмкость, в которой под воздействием эффекта вихря более крупные частицы мусора закручиваются и под своей тяжестью оседают на дно. На выходе воздух очищен на 98%.

Материалы для изготовления

Наиболее простым способом изготовления циклонного фильтра является использование пластикового ведра в роли основного элемента. Объём рассчитывается достаточно просто. На каждые 100 Вт мощности добавляют 1 л ёмкости.

Особенности аппарата

Использование пылесоса

Используя строительный пылесос, рекомендуется придерживаться определённых правил:

подпускать к модели только обученных людей;
запрещено всасывать горящие предметы;
не допускаются огнеопасные вещества;
перед включением проверяется кабель питания;
после работы важно прочищать пылевой контейнер;
важно быть уверенными в стабильности напряжения;
перед чем пылесосить, проверяется целостность шланга;
если модель отключается, необходимо выдернуть сетевой шланг.

Выше описано, как сделать пылесос типа «циклон». Он с легкостью сможет засасывать цемент и прочий строительный мусор. Самоделки набирают популярность, и в домашних условиях легко сделать достойный агрегат.

Стоимость устройств для удаления и сбора древесных отходов

Стоимость как отдельных узлов, так и готовых систем зависит от многих факторов, основным из которых является производительность, то есть объем перекачиваемого за единицу времени воздуха.


Очень важны количество и тип фильтрующих элементов, из которых наиболее дешевыми являются мешки из иглопробивной ткани.

Такие мешки пропускают воздух, но задерживают стружку, опилки и мелкую пыль. После заполнения мешок выкидывают, а на его место устанавливают новый.

Более дорогие фильтры работают на циклонном эффекте, хотя и среди них встречаются модификации с мешками.

Самые дорогие – это полноценные пластиковые или металлические циклоны, обладающие большим бункером, что позволяет использовать их для сбора отходов обработки древесины с целью последующего вывоза.

На стоимость воздуховода влияет и материал, из которого он изготовлен, поэтому самые дешевые шланги делают из ПВХ, более дорогие и гибкие — из полиуретана. Мы подготовили таблицу, в которую включили различные варианты готовых устройств и вентиляторов, некоторые из которых используются и на промышленных объектах, чтобы вы могли примерно оценить их стоимость:

Модель Назначение Описание и характеристики Цена рублей Сайт продавца или производителя
Анкорд ВУ-5000 Стружкоотсос Основа устройства – пылевой вентилятор, к которому подключают 1-4 фильтрующих блока, состоящих из «Циклона» и фильтра тонкой очистки. Стружкоотсос перекачивает за час 5900 м3, при этом скорость воздуха на входе устройства составляет 66 метров. Подходит для обслуживания нескольких станков небольшой производительности. 52000 vacuum-press.ru
УВС-7000 Аспирационная установка Основа установки – центробежный вентилятор мощностью 5,5 кВт, перекачивающий 7000 м3 в час. В составе установки 4 фильтрующих устройства, состоящих из циклонного и бумажного фильтров. Из-за большого входного диаметра воздухопровода скорость воздуха на входе составляет 28 м/с. 66000 scperun.ru
ВР 01-4.5 Центробежный вентилятор высокого давления Центробежный вентилятор высокого давления, масса 65 кг, мощность электромотора 5,5 кВт, производительность 7000 м3 в час, может быть использован с любым фильтрующими элементами. Диаметр патрубка 280 мм. 50000 www.eventa-k.ru
ПУА-М-1500 Стружкоотсос Аппарат небольшой мощности, за час перекачивает 1500 м3 воздуха и может обслуживать 1-3 станка. Штатно оснащен фильтром-мешком, можно дополнительно подключить еще 2 таких же фильтра. 37000 www.ekovent.ru
JCDC-3 Циклонная очистная установка Очистная установка состоит из вентилятора высокого давления и многофункционального фильтра типа «Циклон». Фильтр этой конструкции лучше очищает воздух, чем его аналоги с мешками, а также разделяет загрязнения по размеру фракции, поэтому мелкие опилки и пыль собираются в одну емкость, а крупные опилки и стружка в другую. 140000 jet-online.ru
Корвет 60 Пылесос для сбора стружки Пылесос мощностью 750 вт, оснащен одним фильтром-мешком. Может обслуживать станок небольшой производительности работающий непродолжительное время. Чаще всего этот пылесос применяют в домашних мастерских, подключая его поочередно к различным станкам. 7920 enkor.ru
PO50 Шланг для вентиляции Полиофеновый шланг для систем аспирации, усилен металлической спиралью, длина 10 м, диаметр 50 мм. 1970 bi-teh.ru
Uniflex PUR.05.90.10 Шланг для вентиляции Полиуретановый шланг для стружкоотсосов, диаметр 90 мм, длина 10 м 5240 cmt-shop.ru

Как подобрать подходящую модель

Подбирая качественный пылесос для металлической стружки, лучше оценивать основные характеристики, обращая внимание на особенности. Некоторые установки выделяются высокой ёмкостью

Они считаются крупногабаритными и не просты в транспортировке. К числу важных параметров приписывают следующее:

  • Номинальная мощность.
  • Диаметр вентилятора.
  • Масса.
  • Габариты.

Что касается прочих особенностей, оцениваются размеры, жёсткость шланга, качество зажимов. Если модель поставляется с колёсиками, проверяется их диаметр и прочность.

Это интересно: Как крепить фартук из пластика на кухне?

Изготовление циклона с использованием пластиковых ведер

При сборке циклонного фильтра из ведра в качестве основы используются 2 пластиковых емкости из-под краски объемом по 10 литров.

Материал с инструментом

Помимо двух емкостей потребуются: сантехническая труба и отвод диаметром 32 мм, воздушный фильтр для автомобиля, фанера, кровельный лист железа, крепеж, гофрированная трубка, клей, силиконовый герметик. Из инструмента необходимы: нож, фломастер, лобзик, шуруповерт, циркуль, ножовка, шило, клеевой пистолет.

Сборка

Процесс сборки имеет следующий порядок.

  1. Снять крышки с ведер, разрезать пополам одну из емкостей.
  2. Сделать из фанеры узкую коробку и поместить внутрь сантехническую трубу таким образом, чтобы она держалась очень плотно. Пустое пространство между стенками и трубой заполнить силиконовым герметиком.
  3. Отступить 7-10 см от края ведра и из картона и листа бумаги изготовить шаблон, в точности повторяющий изгиб боковой поверхности емкости.
  4. Прислонить шаблон к коробке и отметить изгиб.
  5. Обрезать лобзиком по линии конструкцию вместе с трубкой.
  6. Прислонить коробку к стенке емкости и изнутри фломастером отметить отверстие для патрубка (необходимо следить, чтобы патрубок оказался внутри под наклоном). Вырезать отверстие и установить патрубок.
  7. Прислонить коробку с трубой к вырезу, шилом проколоть отверстия в емкости по периметру фанеры, вкрутить саморезы и закрепить конструкцию на ведре. Стыки емкости и коробки залить герметиком.
  8. От дна ведра отступить 70 мм, измерить диаметр окружности, перенести размеры на кровельное железо и вырезать круг, а затем разрезать его наполовину от середины и развести края на угол 300°. Получившуюся фигурную вставку следует поместить враспор в емкость. Она предназначена для создания вихревого потока из опилок, мельчайшей пыли и стружек, а также для переноса мусора в емкость для сбора (половина второго ведра).
  9. Срезать дно у ведра с трубкой и вставить его в накопитель.
  10. Вырезать в крышке ведра отверстие диаметром 32 мм, в которое завести трубу длиной 30 см, оставляя снаружи отрезок длиной 7 см. Трубу нужно приклеить, а щели заделать герметиком.
  11. Прикрепить к боковой трубке гофрированную с насадкой для уборки мусора.
  12. На отрезке трубы, выходящем из крышки, закрепить шланг пылесоса. С внутренней стороны крышки на трубку надеть универсальный автомобильный фильтр.
  13. Измерить диаметр фильтра снаружи, вырезать жестяную заглушку соответствующего размера с тремя языками. На них заклепками или винтами зафиксировать три жестяные полоски с отогнутыми верхними концами.
  14. Отогнутые концы полосок прикрепить к крышке изнутри. Заглушку установить в отверстие фильтра снизу и герметизировать. Все — циклонный фильтр собран.

Особенности работы

Когда собранный таким образом циклонный фильтр забивается, его вытаскивают из мусороприемника и тщательно вычищают. Автомобильный фильтр рекомендуется обслуживать как можно чаще, иначе он полностью забьется, и эффективность уборки упадет.

С водяным фильтром

Строительные пылесосы, оснащённые аквафильтром, относятся к востребованным моделям за счёт их способности не только тщательно очищать поверхности, но и воздух в помещении

Это особенно важно при выполнении пыльных работ

Схема

Существует несколько основных вариантов, с помощью которых можно самостоятельно смастерить аквафильтр для уже имеющегося пылесоса. При этом, рекомендуется опираться на предварительно выполненные чертежи:

Приступая к конструированию аквафильтра, следует заранее подготовить необходимые материалы и инструменты:

  • пластиковое ведро на 10 л с крышкой,
  • переходники сантехнические – 2 шт.,
  • фитинг – 1 шт.,
  • панель ПВХ.

На первом этапе с боку ведра вырезают два отверстия, диаметр которых равен диаметру переходников. В одно из отверстий вставляют фитинг с трубой таким образом, чтобы конец переходника лишь на 2-3 см не доставал до дна. Именно к нему будет подключаться шланг от пылесоса. Сверху выставляется круг панели ПВХ, вырезанный по размерам ведра и оснащённый двумя отверстиями — под переходник и для выхода чистого воздуха. Во второе отверстие вставляется патрубок и к нему присоединяется выходной шланг (если его диаметр будет несколько меньше, край можно обмотать изолентой). Зазоры между переходниками и ведром обрабатывают герметиком, а в ёмкость заливается 2,5 л воды. Вся конструкция закрывается крышкой.

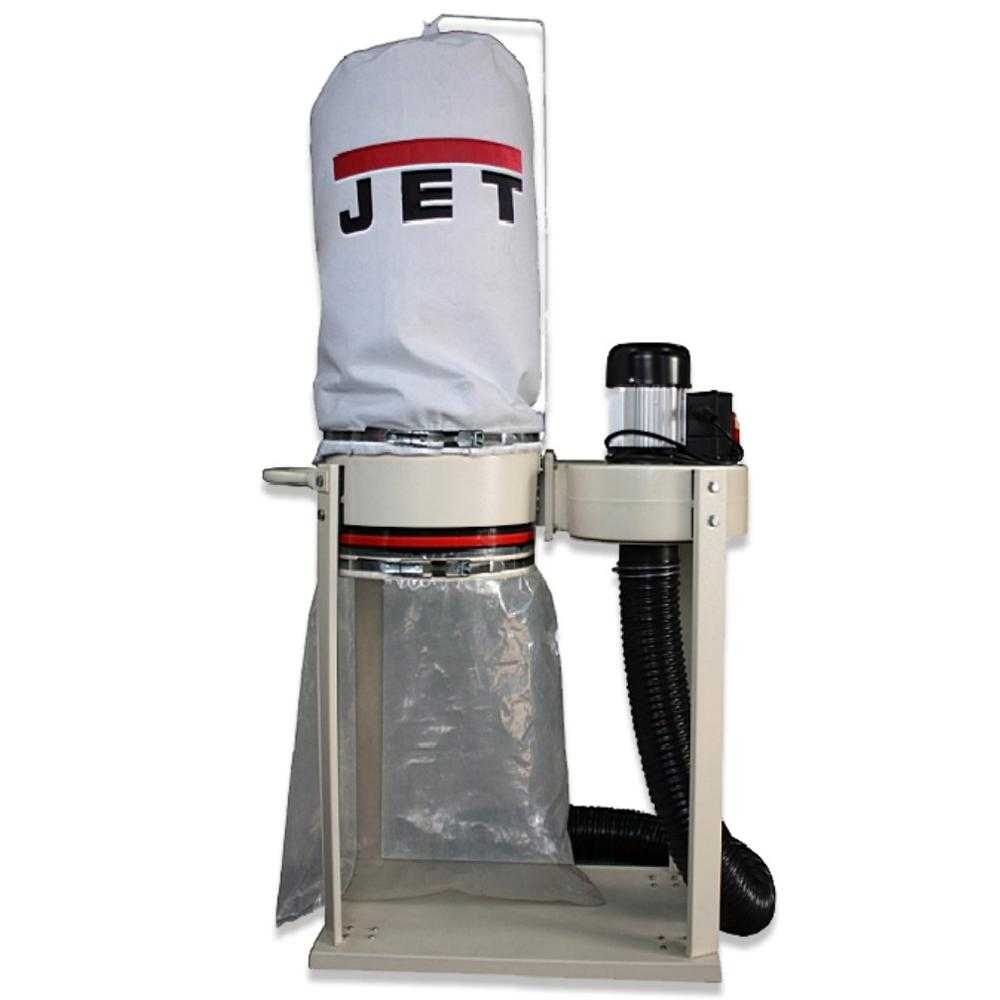

Устройство прибора

Данный прибор для сбора опилок выглядит следующим образом:

  • Электрический двигатель, который запускает прибор.
  • Вентилятор с крыльчаткой, обеспечивающей разрежение воздуха.
  • Механизм ручного встряхивания.
  • Фильтр многоступенчатой очистки.
  • Нижний циклон – именно он собирает стружку.
  • Мешок для стружки.
  • Верхний циклон, который очищает воздух от мельчайших частиц.

Прибор имеет высокопрочный корпус, который обладает устойчивостью к механическим воздействиям. На нем расположены кнопки для управления устройством

К прибору прилагается гофрированный шланг для стружкоотсоса. Он подсоединяется с помощью специального переходника к станку.

Основное назначение приборов – удаление отходов, которые образуются в результате обработки древесины, а также очищение воздуха.
