Для чего нужны регуляторы скорости вентилятора?

У некоторых владельцев частных домов и квартир возникает вопрос, как уменьшить обороты вентилятора вытяжки. Для начала разберемся, зачем это нужно. Обычно скорость вращения сокращают для уменьшения шума от прибора и экономии электроэнергии. Но стоит помнить, что подобные действия приведут к снижению производительности, что не лучшим образом отразится на микроклимате в помещении.

Если вентилятор постоянно работает на максимальной скорости, то быстро вырабатывает свой ресурс. Для продления срока эксплуатации, экономии электроэнергии и уменьшения шума устанавливают специальное оборудование, которое позволяет регулировать частоту вращения.

Разновидности регуляторов

Существует несколько разновидностей регуляторов:

  1. Тиристорный контроллер используют в однофазном оборудовании. Его преимущество в дополнительной защите корпуса от перегревания.
  2. Для мощных вентиляторов выбирают трансформаторный регулятор. В продаже есть однофазные и трехфазные разновидности. Основное достоинство заключается в возможности одновременной регулировки мощности сразу нескольких приборов. Еще один плюс состоит в плавном уменьшении скорости.
  3. Некоторые домашние мастера используют частотные или электронные контроллеры.
  4. Симисторный регулятор применяют чаще, потому что он подходит для одновременной регулировки мощности сразу нескольких моторов. Его плюс заключается в бесшумной работе.
  5. Для функционирования в диапазоне от 0 до 480 Вольт подходит частотный контроллер. Его используют в комплексе с трехфазным двигателем, имеющим мощность не больше 75 тысяч Вт.

Сборка регулятора своими руками

Для самостоятельного изготовления регулятора понадобятся обычный и переменный резисторы, а также транзистор.

Последовательность изготовления:

  • Для начала базу транзистора припаивают к среднему контакту резистора переменного типа. Его коллектор прикрепляют к внешнему выходу.
  • Ко второму краю резистора переменной разновидности припаивают второй обычный резистор. Мастера берут модель с сопротивлением 1 тысяча Ом.
  • Второй выход резистора соединяют пайкой с транзисторным эмиттером.
  • Провод, по которому происходит подача напряжения, припаивают к транзистору. Его положительный выход крепят к эмиттеру резистора переменной разновидности.
  • Самодельный прибор присоединяют к вентилятору для проверки работоспособности. Для этого положительный провод устройства соединяют с проводкой, идущей от эмиттера. Кабели подачи напряжения подключают к блоку питания.
  • Минусовой провод подсоединяют напрямую. Для проверки эффективности работы колесо переменного резистора крутят вручную и отслеживают изменение частоты вращения лопастей.
  • Если требуется, один контроллер синхронизируют с работой сразу двух канальных вентиляторов.

Эффективность вытяжной вентиляции во многом зависит от правильного выбора канального вентиляционного оборудования. При подборе подходящей модели учитывают нормативные требования, условия эксплуатации, необходимую производительность, габариты и материал изготовления.

Схема подключения регулятора скорости вентилятора

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для  эффективной и правильной организации регулировки скорости вентиляторов необходимо:

  1. Использовать специальные регуляторы, предназначенные для вентиляторов.
  2. Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

Способы регулировки скорости вращения бытовых вентиляторов

Существует достаточно много различных способов регулировки частоты вращения вентилятора, но практически применяются в домашних условиях только два из них. В любом случае Вы сможете только понизить число оборотов вращения двигателя только ниже максимально возможной по паспорту к устройству.

Разогнать электродвигатель возможно только с использованием частотного регулятора, но он не применяется в быту, потому что у него высокая как собственная  стоимость, так и цена на услугу по его установке и наладке. Все это  делают использование частотного регулятора не рациональным в домашних условиях.

К одному регулятору допускается подключение нескольких вентиляторов, если только их суммарная мощность не будет превышать величину номинального тока регулятора. Учитывайте при выборе регулятора, что пусковой ток электродвигателя в несколько раз выше рабочего.

Способы регулировки вентиляторов в быту:

  1. С использованием симисторного регулятора скорости вентилятора- это самый распространенный способ, позволяющий постепенно увеличивать или уменьшать скорость вращения в пределах от 0 до 100 %.
  2. Если электродвигатель вентилятора на 220 Вольт оборудован термозащитой (защитой от перегрева), тогда для управления оборотами применяется тиристорный регулятор.
  3. Наиболее эффективным методом регулировки скорости вращения электродвигателя является применение моторов с несколькими выводами обмоток. Но многоскоростные электродвигатели в бытовых вентиляторах Я пока не встречал. Но В интернете можно найти схемы подключения для них.

Очень часто электродвигатель гудит на низких оборотах при использовании первых двух методов регулировки- старайтесь не эксплуатировать долго вентилятор в таком режиме. Если снять крышку, то при помощи находящегося под ней специального регулятора, Вы сможете, его вращая, установить нижний предел частоты вращения мотора.

Схема подключения симисторного или тиристорного регулятора скорости вентилятора

Практически во всех регуляторах стоят внутри плавкие ставки, защищающие их от токов перегрузки или короткого замыкания, при возникновении которых она перегорает. Для восстановления работоспособности необходимо будет заменить или отремонтировать плавкую ставку.

Подключается регулятор довольно просто, как обычный выключатель. На первый контакт (с изображением стрелки) подключается фаза от электропроводки квартиры. На второй (с изображением стрелки в обратном направлении) при необходимости подключается прямой вывод фазы без регулировки. Он используется для включения, например дополнительно освещения при включении вентилятора. На пятый контакт (с изображением наклонной стрелки и синусоиды) подключается фаза, отходящая на вентилятор. При использовании такой схемы необходимо использовать для подключения распределительную коробку, с которой Ноль и при необходимости Земля заводятся напрямую на вентилятор, минуя сам регулятор, для подключения которого понадобится всего-то 2 провода.

Но если распределительная коробка электропроводки находится далеко, а сам регулятор стоит рядом с вентилятором, тогда рекомендую использовать вторую схему. На регулятор приходит кабель электропитания, а затем с него уходит сразу на вентилятор. Фазные провода подключаются аналогично. А 2 нуля садятся на контакты № 3 и № 4 в любой последовательности.

Подключение регулятора скорости вращения вентилятора довольно просто сделать и своими руками, не вызывая специалистов. Обязательно изучите и всегда соблюдайте правила электробезопасности- работайте только на обесточенном участке электропроводки.

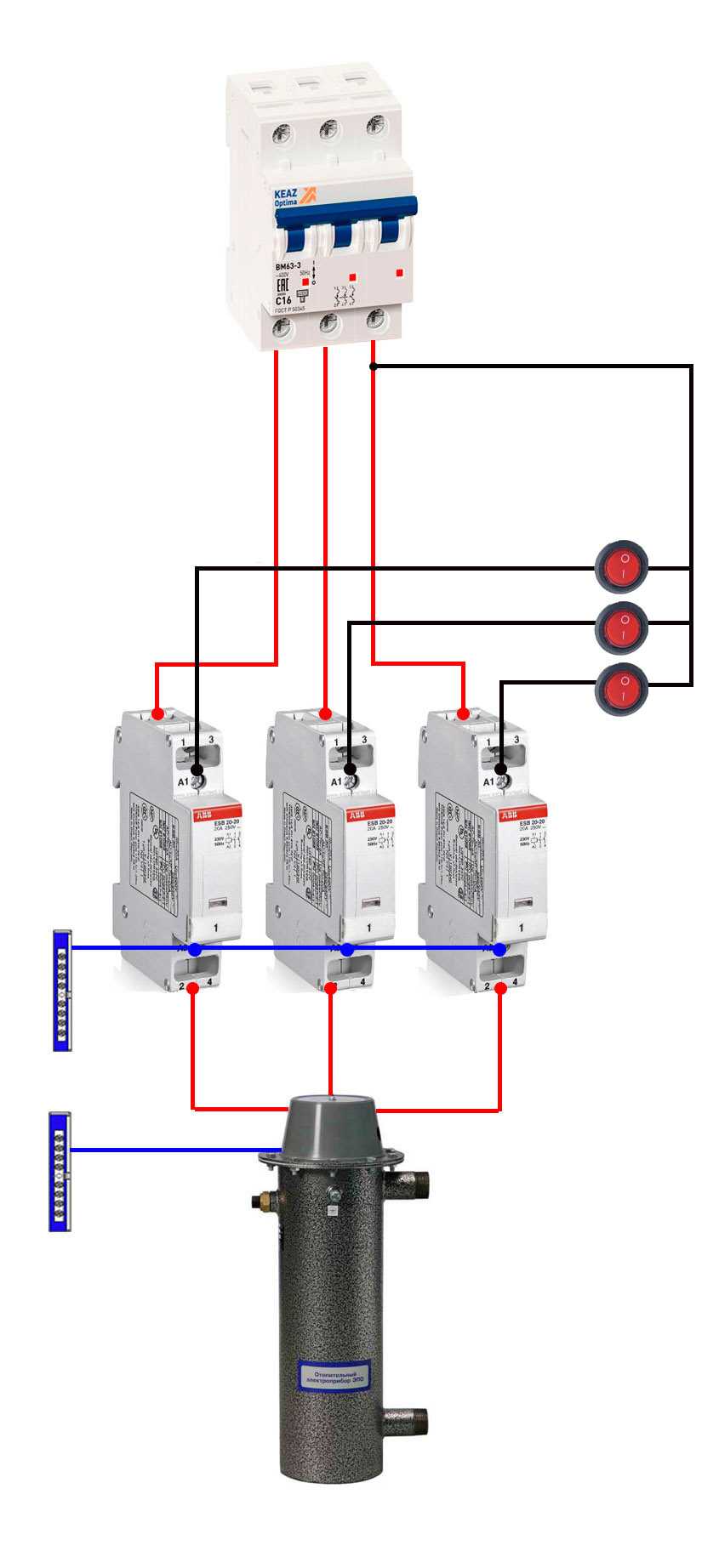

Простая регулировка мощности электрического отопления

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

по отдельности 2квт – 3квт – 4квт

вместе 2квт+3квт+4квт

раздельно 2квт+3квт

раздельно 2квт+4квт

раздельно 3квт+4квт

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

Как это работает?

Описанная ниже информация справедлива для большинства схем. Буквенные обозначения будут браться в соответствии первой схемы тиристорного регулятора

Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, изменяет и мощность. Данный принцип заключается в том, что в нормальных условиях на нагрузку действует переменное напряжение бытовой сети, изменяющееся по синусоидальному закону. Выше, при описании принципа работы тиристора, было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной от синусоиды. Что это значит?

Если с помощью тиристора периодически подключать нагрузку в строго определенный момент, величина действующего напряжения будет ниже, поскольку часть напряжения (действующая величина, которая «попадёт» на нагрузку) будет меньше, чем сетевое. Данное явление проиллюстрировано на графике.

Заштрихованная область – это и есть область напряжения, которое оказалось под нагрузкой. Буквой «а» на горизонтальной оси обозначен момент открытия тиристора. Когда положительная полуволна закончится и начнется период с отрицательной полуволной, один из тиристоров закрывается, и в тот же момент открывается второй тиристор.

Правила подключения контроллера

Разберемся, как подключить регулятор в зависимости от его вида.

Начнем с самых распространенных видов – симисторного и тиристорного. Их монтаж очень прост. Если имеется нужная схема, любой человек сможет по ней сориентироваться (см. ниже). Регулирование осуществляется за счет блока управления. У каждой модели есть своя мощность – большего напряжения она не сможет выдержать.

Схема подключения симисторного и тиристорного контроллеров

Второй тип – трансформаторный. Напряжение на входе составляет 230 Вольт. У обмотки есть некоторое количество ответвлений. Для снижения напряжения к ним необходимо подключить нагрузку. После того, как напряжение уменьшилось, потребление энергии становится ниже. Переключатель позволяет подключить мотор к нужному участку обмотки, и тогда происходит смена напряжения.

Схема подключения трансформаторного типа

Если рассматривать модели электронного принципа действия, схема подключения будет иная. Здесь с помощью моделирования импульсов напряжение изменяют плавно. Чем длина импульсов больше и время паузы меньше, тем напряжение выше, и наоборот – короткие импульсы с длинными паузами свидетельствуют о низком напряжении.

Схема моделей электронного принципа действия

Если у вентилятора присутствует таймер, то он работает по другому принципу – освещение включается вместе с вентилятором. После выключения света прибор продолжает работать определенное время. Схема и пример подключения вытяжного вентилятора с таймером на картинке ниже.

Схема подключения вытяжного вентилятора с таймером

В распределительную коробку протаскивается питающий кабель (ФЗН), от нее до выключателя проводится двужильный кабель. Тройной провод к источнику освещения, а к вентилятору подключаются 4 провода. Теперь нужно сделать их соединение в питающей коробке.

Берется провод синего цвета, который проводится к светильнику, и синий провод, который идет к N-контакту. Они зачищаются и скручиваются между собой. Далее нужно взять, зачистить фазовый провод, коричневый от выключателя и коричневый от вытяжного вентилятора (L-контакт) и скрутить эти 3 провода между собой.

Далее берем желтый-питающий, желтый от светильника, желтый от вентилятора с заземлением контакта – зачищаем и скручиваем.

Коричневый от светильника, дополнительный с LT-контакта (питание таймера), синий двужильный, идущий к выключателю, скручиваются между собой.

Следующим шагом – паяние и опрессовывание проводов, изоляция и укладка их в коробку. Есть множество вариантов соединения, но описанный – самый популярный и проверенный временем. Заключительный этап – подача напряжения и проверка функциональности схемы.

Механизм взаимодействия диммера и трансформатора

Как работает диммер легко понять, если присмотреться к конститутивным особенностям кругового механизма

По схеме подачи электроэнергии важно, что он потребляет минимальную мощность, кпд высокое. Функционал:

  • подача рабочего напряжения;
  • зарядка конденсатора;
  • смещение рабочих фаз;
  • получение сигнала напряжения;
  • открытие полупроводника; снижение сопротивления;
  • появление света;
  • распределение тока;
  • смещение напряжения — при частоте около 100 Гц будет мерцать.

Регулировать подачу напряжения может пользователь. Он выбирает показатели сам, плавно перемещая головку диммера. Подключение проводят через лампочки, в двух местах внизу конструкции.

Выбираем устройство

Для того чтобы подобрать эффективный регулятор необходимо учитывать характеристики прибора, особенности назначения.

Для коллекторных электродвигателей распространены векторные контроллеры, но скалярные являются надёжнее.
Важным критерием выбора является мощность. Она должна соответствовать допустимой на используемом агрегате

А лучше превышать для безопасной работы системы.
Напряжение должно быть в допустимых широких диапазонах.
Основное предназначение регулятора преобразовывать частоту, поэтому данный аспект необходимо выбрать соответственно техническим требованиям.
Ещё необходимо обратить внимание на срок службы, размеры, количество входов.

Как подключить?

Выполнить подключение контроллера скорости к вентилятору можно своими руками. Для этого необходимо внимательно прочитать инструкцию и соблюдать ряд мер безопасности при работе с электроприборами. В зависимости от вида конструкции и вида обслуживаемых вентиляторов, контроллеры могут быть установлены на стене, внутри стены, внутри вентустановки или в отдельно стоящем шкафу системы «умный дом». Настенный и внутристенный регуляторы закрепляются при помощи шурупов или дюбелей, в зависимости от габаритов и веса устройства. Крепёжные элементы обычно входят в комплект наряду со схемой подключения прибора.

Схемы подключения у моделей могут отличаться, однако, общие закономерности и последовательность выполнения действий всё же есть. Вначале контроллер нужно подключить к кабелю, подающему ток на вентилятор. Основной целью данного этапа является разделение проводов «фаза», «ноль» и «земля». Затем выполняют подсоединение проводов к входным и выходным клеммам. Главное при этом — не перепутать провода местами и выполнить подключение согласно инструкции. Кроме того, следует проконтролировать, чтобы размер сечения кабеля питания и соединения соответствовал максимально разрешённому напряжению подключаемого устройства.

При подключении регулятора скорости к вентиляторам ноутбука напряжением 12 вольт необходимо выяснить предельно допустимые температуры деталей устройства. Иначе можно лишиться компьютера, у которого от перегрева выйдут из строя процессор, материнская плата и графическая карта. При подключении контроллера к оргтехнике необходимо также строго следовать инструкции. При необходимости подключения сразу нескольких вентиляторов лучше приобрести многоканальный регулятор, так как некоторые модели способны обслуживать до четырёх вентиляторов одновременно.

Регуляторы скорости вентиляторов являются важным многофункциональными устройством. Они защищают технику от перегрева, продлевают срок эксплуатации электрических двигателей вентиляторов, экономят электроэнергию и существенно понижают уровень шума в помещениях. Благодаря своей эффективности и практичности приборы обретают всё большую популярность и растущий потребительский спрос.

О том, как своими руками сделать регулятор скорости вентилятора, смотрите далее.

Источник

Сборка прибора своими руками

Регулятор оборотов вентилятора можно собрать своими силами. Для этого понадобятся простейшие составляющие, паяльник и немного свободного времени.


Чтобы изготовить своими руками контроллер, можно использовать различные комплектующие, выбрав наиболее приемлемый для себя вариант

Так, для изготовления простого контроллера предстоит взять:

  • резистор;
  • переменный резистор;
  • транзистор.

Базу транзистора предстоит припаять к центральному контакту переменного резистора, а коллектор – к его крайнему выводу. К другому краю переменного резистора нужно припаять резистор сопротивлением 1 кОм. Второй вывод резистора следует припаять к эмиттеру транзистора.


Схема изготовления регулятора, состоящего из 3-х элементов, наиболее простая и безопасная

Теперь остается припаять провод входного напряжения к коллектору транзистора, который уже скреплен с крайним выводом переменного резистора, а «плюсовой» выход – к его эмиттеру.

Для проверки самоделки в действии понадобится любой рабочий вентилятор. Чтобы оценить самодельный реобас, предстоит подсоединить провод, идущий от эмиттера, к проводу вентилятора со знаком «+». Провод выходного напряжения самоделки, идущий от коллектора, присоединяется к блоку питания.


Окончив собирать самодельный прибор для регулировки оборотов, обязательно его нужно проверить в работе

Провод со знаком «–» подсоединяется напрямую, минуя самодельный регулятор. Теперь остается проверить в действии спаянный прибор.

Для уменьшения/увеличения скорости вращения лопастей кулера нужно крутить колесо переменного резистора и наблюдать изменение количества оборотов.

При желании можно своими руками создать контроллер, управляющий сразу 2-мя вентиляторами

Это самодельное устройство безопасно для использования, ведь провод со знаком «–» идет напрямую. Поэтому вентилятору не страшно, если в спаянном регуляторе вдруг что-то замкнет.

Такой контролер можно использовать для регулировки оборотов кулера, вытяжного вентилятора и других.

Элемент для уменьшения оборотов вентилятора

Регулирует скорость вращения контроллер скорости. Уменьшаться она может по 2 механизмам:

  • изменение частоты тока – чем она ниже, тем меньшее количество оборотов делает кулер;
  • изменение напряжения, поступающего на обмотку.

В абсолютном большинстве случаев используются приборы 2 типа. Приспособления, изменяющие частоту, обычно стоят намного дороже вентилятора.

Контроллеры могут быть механическими и автоматическими. Первые регулируются вручную с помощью колесика. Уменьшать можно как плавно, так и ступенчато – это зависит от типа прибора, чаще всего это симисторные модели. В сложных системах устанавливают контроллеры с автоматическим управлением. Здесь сигналом к снижению числа оборотов служат показатели датчиков: температурных, влажностных, газовых, фотодатчиков. Их главная задача – снизить потребление энергии, когда система функционирует в оптимальном режиме и не нуждается в усиленном охлаждении.

Уменьшение скорости вращения вентилятора вытяжки

В системах принудительного кондиционирования обычно ставят канальные вентиляторы. На максимальной мощности приборы работают только в тяжелых условиях – промышленном цеху. В офисах компаний, коммерческих помещениях и даже в лабораториях мощность вытяжки изменяют в зависимости от времени суток и характера деятельности.

Чтобы уменьшить скорость канального вентилятора, нужно установить ступенчатый контроллер. Регулятор снижает напряжение, подаваемое на обмотку. При этом падает и скорость вращения лопастей. Трансформаторный ступенчатый контроллер оптимален, когда скорость вращения кулера удобнее регулировать вручную, например, чтобы снизить шум в какое-то время.

Если скорость кулера находится в зависимости от температуры или уровня влажности, ставят электронный модуль с автоматическим управлением.

Сколько электроэнергии потребляет кондиционер, как снизить расходы

Климатическое оборудование создает в помещении приятный микроклимат. Прибор работает от электросети, а значит, после установки кондиционера появляются дополнительные расходы энергоресурсов, за которые придется платить. Чтобы разумно планировать собственный бюджет, многие покупатели заранее интересуются, какой объем электроэнергии потребляет конкретная модель сплит-системы и как можно снизить эти расходы.

В статье мы рассмотрим информацию о затратах электроэнергии кондиционером летом и зимой, что такое классы энергоэффективности, рекомендации по снижению потребления электричества кондиционером.

Простейшая схема регулятора

Электрическая схема регулятора оборотов для болгарки собирается на печатной плате или навесным монтажом. Причем печатную плату тоже можно сделать самостоятельно с помощью текстолита и хлорного железа для протравки. Вместо железа можно использовать смесь перекиси водорода, соли и лимонной кислоты.


Схема регулятора оборотов двигателя для болгарки

Конфигурация электрической схемы

Для изготовления схемы понадобятся:

  • резистор R1 (4,7 кОм);
  • симметричный тиристор DIAC (DB3);
  • симметричный тиристор TRIAC (ВТ-136/138);
  • подстроечный резистор VR1 (500кОм);
  • конденсатор С1 (0,1 мкФ*400В).

Принцип работы

Принцип работы схемы построен следующим образом. За отсчет времени зарядки С1 отвечает VR1. При подаче напряжения на цепь тиристоры закрыты, на выходе — 0. По мере зарядки конденсатора напряжение в нем увеличивается и открывает DIAC, что дает подачу напряжения на TRIAC. Он также открывается и пропускает ток. Затем оба тиристора закрываются и находятся в таком положении до полной обратной перезарядки C1. В итоге на выходе образуется сложный волновой сигнал с амплитудой, напрямую зависящей от рабочего времени цепи C1-VR1-R1.


Схема подключения регулятора оборотов

Окончательная сборка и тестирование регулятора

На печатной плате или радиаторе из меди (алюминия) собирается схема

При навесной сборке особенно важно место установки тиристоров (строго на радиаторе, он играет роль теплоотвода). Затем проводится обязательная проверка работоспособности схемы с помощью обычной электрической лампочки

Плавность изменения накала будет той же, что и в готовом регуляторе оборотов для болгарки после окончательной сборки.

В заводских моделях предусмотрено пластиковое регулировочное колесо, при желании его также можно купить отдельно и включить в комплект самодельного регулятора. Если тестирование прошло успешно, регулятор крепится на болгарку и врезается в схему питания инструмента.

Регулировка топливной системы мотоблока

Если горючее не подается в цилиндр, то, первым делом, необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.

Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки. Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином. Топливный кран собирается и возвращается на прежнее место.

Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах.

Что такое диммеры и где их применяют?

Диммер — это механизм, применяемый по аналогии с обычным механическим выключателем. Но в отличии от стандартного прибора устройство способно плавно регулировать мощность и яркость искусственного освещения. Прибор миниатюрный, может устанавливаться как в единичном экземпляре и изолированно, так в коробке.

В первую очередь — это регулировка освещенности. Механический выключатель резкий, эффекта затемнения нет. Но также выделяют другие полезные функциональные особенности:

  • автоматическое отключение по таймеру;
  • изменение яркости по заданным настройкам программы;
  • включение и отключение по таймеру;
  • плавное отключение;
  • возможность управления голосов;
  • акустическое управление и дистанционные сигналы.

Современные диммеры часто подключают к системе умный дом. Это позволяет создать оптимальное и природное освещение в комнатах помещения. Обеспечивает и функцию безопасности: можно включить свет со смартфона, когда вас нет дома и тому подобное.

Сфера применения устройства масштабная. Например, модульные вариации используется для освещения коридоров и лестничных площадок. Диммеры в коробке позволяют наладить работу систем освещения дома или офиса. Моноблочный вариант используется, если стандартны выключатель не устанавливается из-за недостаточной ширины стены.

Широкая сфера применения обуславливается способностью переводить режим в соответствии со своими потребностями. Также устройство при работе на средних мощностях показывает существенную экономию энергии, но вместе с этим отличный коэффициент полезного действия.

Способы подключения регулятора внутрь корпуса болгарки

В хватовой части (задней ручке) болгарки для установки регулятора с такими габаритами места более чем достаточно. У маломощных УШМ свободное место находится обычно ближе к его концу, а у более мощных — между ручкой и двигателем или в самой ручке (см. фото ниже). Особых навыков для установки такого регулятора не требуется, т. к. его просто нужно включить в разрыв цепи питания электродвигателя болгарки.

В видеоролике ниже показана реанимация старой болгарки с оснащением ее регулятором скорости вращения. Интересно кнопочное управление числом оборотов с запоминанием значения после выключения напряжения питания.

Выводы и полезное видео по теме

Как подключить регулятор к вентилятору. В примере показан тиристорный контроллер, но принцип подсоединения поможет понять алгоритм работы со ступенчатым прибором:

Особенности подключения канального вентилятора через регулятор скорости + еще два способа рассмотрены в следующем ролике:

Ступенчатая регулировка скорости вентиляторов делает систему менее энергозатратной, более тихой, точно контролируемой. Контроллер обеспечивает сохранность основного оборудования, увеличивает срок его службы. Этому способствует безопасный пуск, защита от замыкания, токоперегрузки, перенапряжения, неполнофазного режима.

Затраты на приобретение устройства окупаются экономией средств на оплату потребленной энергии

Важно только подобрать параметры регулятора под обслуживаемый вентилятор. У большинства производителей есть таблицы соответствия моделей, которыми можно воспользоваться при самостоятельной покупке. Не помещает и консультация с менеджером магазина

Не помещает и консультация с менеджером магазина.
