Как самому отремонтировать телевизор

Ремонт телевизоров филипс, lg, sharp, сони, рубин, горизонт, самунг своими руками. Чиним неполадки блока питания LCD телевизора и кинескопного телеприемника. Замена ламп подсветки в ЖК панелях

Причины, почему подсветка выходит из строя

  • Настройка яркости подсветки на максимум. По умолчанию производители ТВ настраивают токовую нагрузку на максимум. Это приводит к ускоренному выгоранию диодов уже в течение 2-3 лет после покупки телевизора.
  • Скачки напряжения в сети или грозы. Распространённая причина в частном секторе. Весной и летом мы чаще сталкиваемся с ремонтом ТВ по этой причине в частных домах.
  • Выгоревший светодиод. Приводит к повышению тока на остальные, и они тоже быстро выгорают или срабатываем токовая защита драйвера управления подсветкой. Поэтому чем раньше вы обратитесь в сервис, тем дешевле будет стоить ремонт.

Что нужно для устранения поломки

Для устранения неисправности пользователю потребуется инструмент, а также новые светодиоды. Купить светодиодную ленту в сервисном центре не получится — там их не заказывают и не продают. Есть возможность заказать такой товар у фирмы-производителя, но доставка займет очень много времени, да и цена будет слишком высокой. Лучший выход – поменять отдельно неисправные светодиоды.

На разных моделях одной и той же фирмы может быть различное количество светодиодов. Например, если на телевизоре LG c диагональю 32 дюйма 32LN540V-ZA всего 21 светодиод (3 ряда по 7 ламп), то на 32LB522U эта цифра может быть другой. Кроме того, чем больше диагональ, тем большее количество светодиодов используется для подсветки матрицы. Например, на телевизоре Samsung UE40ES5507K установлено 112 лампочек. Поэтому определить количество элементов в своем телеприемнике можно, только разобрав его.

Разборка изделия

Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.

Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:

заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку; прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу

В дальнейшем это негативно отразится на качестве изображения; особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф

Пошаговая инструкция по разборке телевизионного оборудования:

  1. Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.

  1. Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.

  1. Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.

Переверните экран, придерживая при этом матрицу

Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно

  1. Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.

В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.

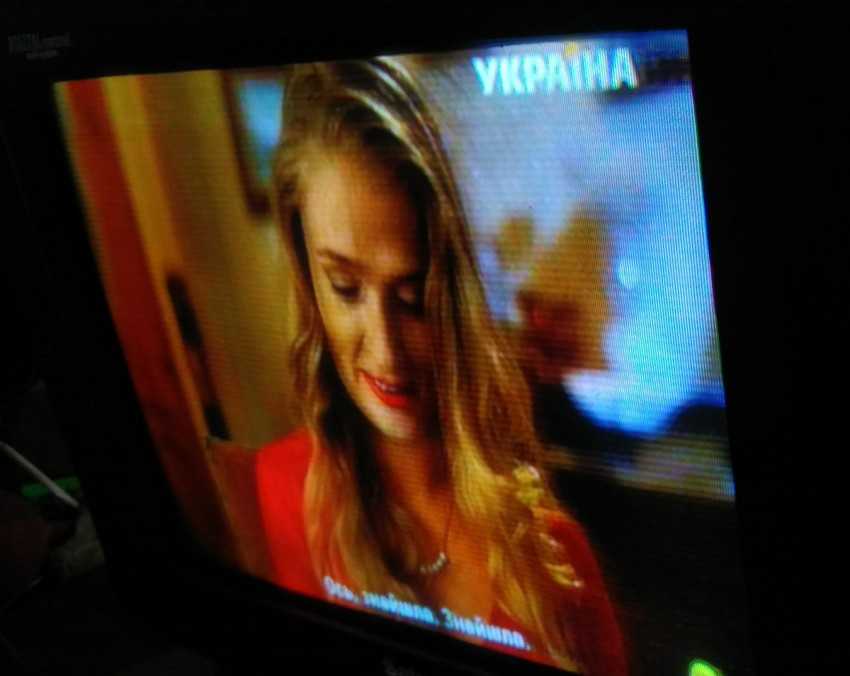

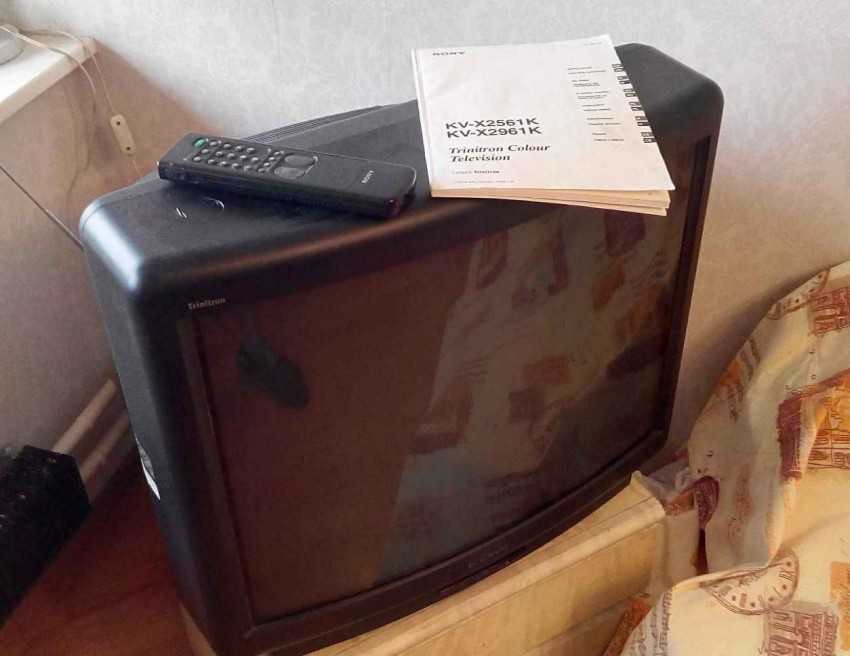

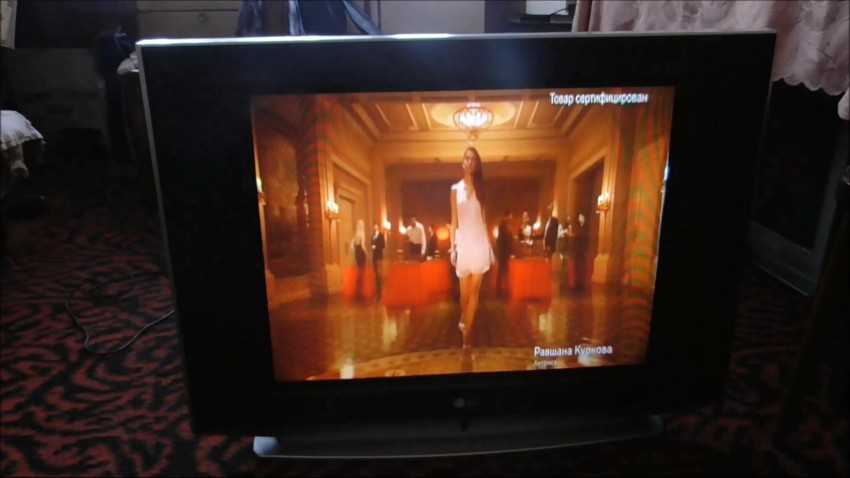

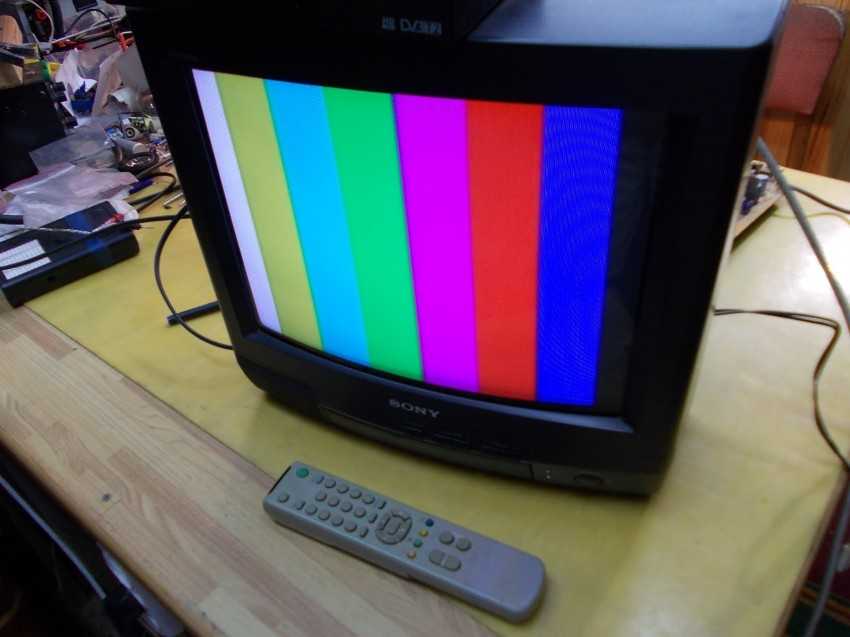

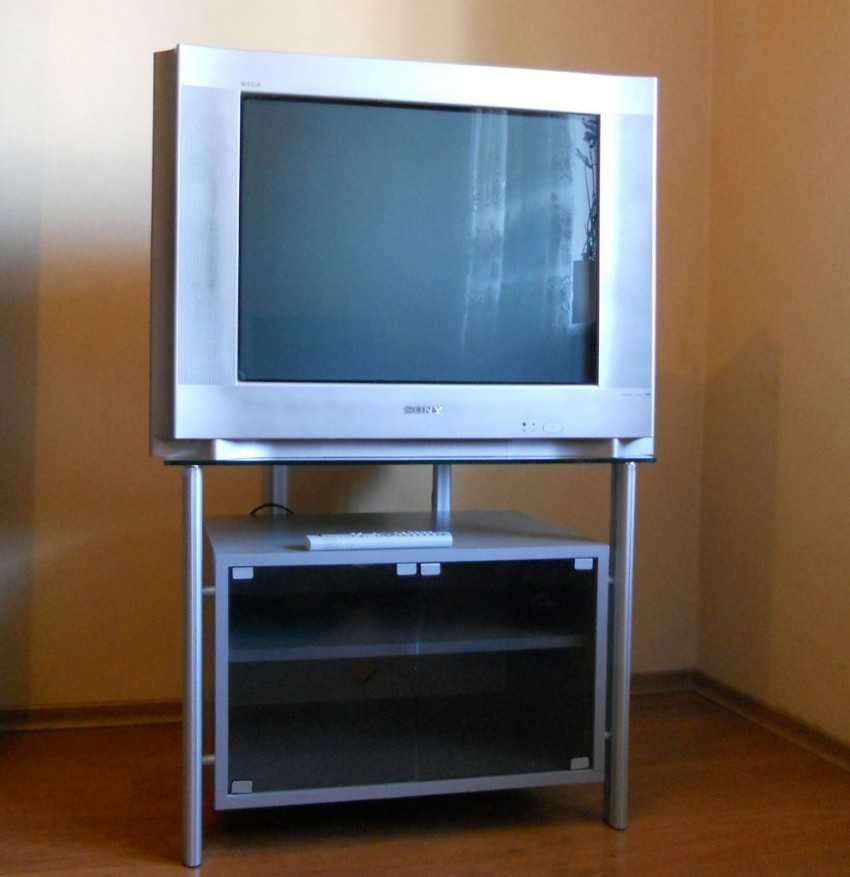

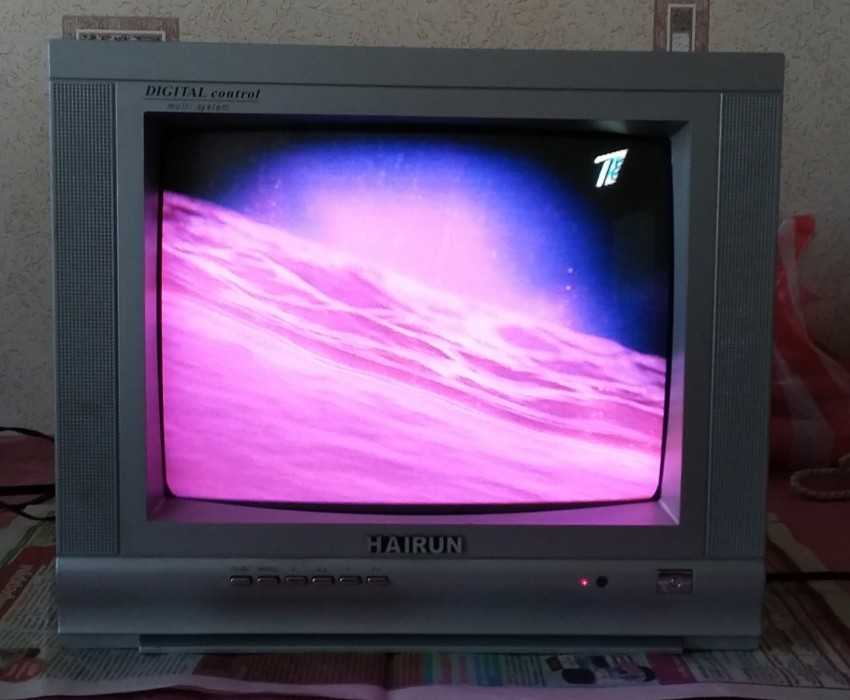

Кинескопные экраны

Несмотря на то, что на сегодняшний день большинство потребителей отдает предпочтение самым современным плазмам, кинескопные экраны тоже все еще пользуются спросом. У таких телевизоров есть свои преимущества: они недорого стоят, легки в управление, а качество передаваемой картинки по-прежнему высокое.

Основные неполадки кинескопных устройств:

  • кинескопный телевизор не включается – также как, и на устройствах другого типа в первую очередь нужно проверить целостность предохранителей;
  • неисправность диодного моста – частая проблема кинескопных приемников, починить телевизор можно, только после выполнения «прозвона», из оборудования понадобится мультиметр;
  • поломка позистора – считается самой серьезной проблемой, для того чтобы произвести проверку, необходимо цепь питания телевизора выключить, затем снова запустить. После, наблюдать за лампой, если она гаснет, это значит, что позистор вышел из строя. В первую очередь нужно отрегулировать сопротивление сети, а затем произвести замену детали;
  • перегорание транзистора или конденсатора – такую неполадку легко заменить при визуальной проверке (на детали нагар черного цвета), ремонт осуществляется путем замены детали.

Типы светодиодной подсветки

С изобретением компактных ультраярких светодиодов, перед производителями стал вопрос: «Как их разместить, чтобы одновременно получить изображение высокого качества и сэкономить?» В поисках ответа появилось несколько типов светодиодной подсветки, среди которых выделяют два основных:

  • торцевая (Edge), именуемая также боковой или краевой;
  • матричная (Direct), собранная на wled или rgb led.

По способу управления свечением также существует два типа подсветки: статическая и динамическая. В первом случае яркость всех светодиодов меняется одинаково независимо от изображения. Во втором случае каждый светодиод или группа индивидуально взаимодействуют с соответствующим участком LCD-матрицы.

Edge

Светодиоды в боковой подсветке располагают одним из способов:

  • по бокам;
  • сверху и снизу;
  • по периметру.

Выбор того или иного способа размещения зависит от размера экрана и технологии производства. В этот тип подсветки устанавливают только белые светодиоды (white LED). Излучаемый ими световой поток проходит через рассеиватель и систему из световодов, освещая, таким образом, весь экран.

Direct

Direct подсветку реализуют двумя способами. Первый, наиболее распространённый, собирают на белых LED или WLED, что в принципе одно и то же. Она может быть как статической, так и динамической, что зависит от модели телевизора.

Второй предполагает использовать вместо белых – RGB светодиоды. С их помощью удаётся регулировать не только яркость, но и задавать любой цвет из всего видимого спектра. За счёт высокой скорости переключения светодиоды прекрасно отрабатывают подаваемый сигнал и успевают за быстро меняющейся картинкой на экране. RGB-подсветку строят только по динамическому принципу.

Дисплеи с матричной подсветкой выделяются отличной контрастностью и цветопередачей по всей площади экрана. Это главный их плюс, который перекрывают сразу несколько недостатков, а именно:

  • высокая стоимость;
  • большое энергопотребление, сравнимое с CCFL технологией;
  • толщина корпуса более одного дюйма.

При выходе из строя одного из светодиодов гаснет вся линейка. На экране это явление отразится в виде затемнения некоторой области. Самостоятельно заменить перегоревший элемент на аналогичный не получится, так как найти точную копию с такой же линзой практически невозможно. В итоге замене подлежит вся линейка.

Принцип работы LED/OLED-матриц

Принцип работы матриц современных телевизоров важно знать по одной причине — выход подсветки из строя не является такой уж серьезной проблемой. Сам экран телеприемника изготовлен из миллионов цветных светодиодов небольшой яркости свечения

Чтобы можно было увидеть картинку на экране телевизора, матрица оснащается яркой светодиодной подсветкой белого свечения. Именно ее свет, окрашиваемый впоследствии LED/OLED-светодиодами матрицы, мы и видим в телевизоре. Конструкция светодиодного экранного модуля современных телеприемников имеет примерно следующий вид:

Из схемы видно, что подсветка является вспомогательным компонентом экранного модуля телевизора. Выход этого устройства из строя никак не влияет на работу самого экрана. В этом легко убедиться. Включите телевизор (желательно, чтобы свет в помещении отсутствовал) и направьте свет от фонарика на экран. В месте, куда падает свет от фонаря, будет заметна картинка, отображаемая в данный момент на экране. Например:

На фотографии видно, что в месте падения лучей от фонарика немного просматривается изображение с экрана телевизора. Если в вашем случае наблюдается та же картина, значит матрица телеприемника исправно работает — это хорошая новость, потому как ее замена будет стоить примерно 70% от стоимости самого телевизора. Если же требуется отремонтировать только подсветку, то эта процедура не столь дорогая.

Рекомендации

Опытные мастера дают следующие рекомендации:

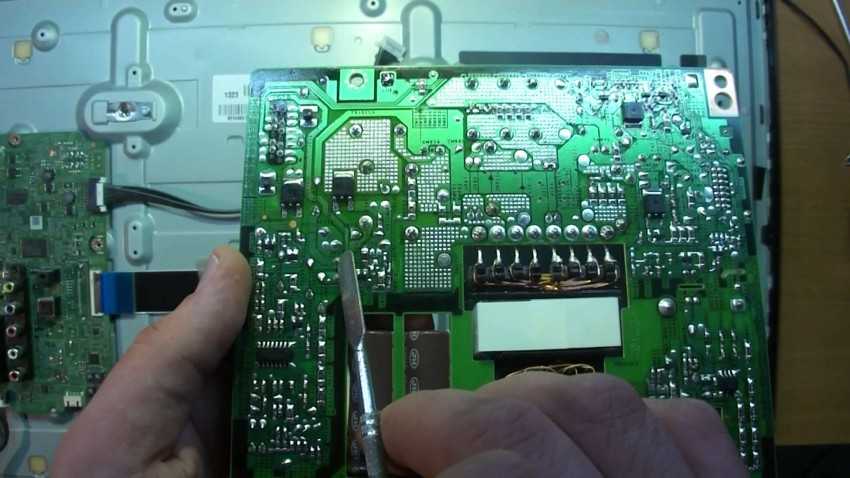

  1. Во время проверки блока питания попробуйте отключить все вторичные цепи, а вместо них подключите самые обычные лампы на нужном уровне напряжения.
  2. Если вы думаете, что электролит ТВ-приемника утратил свою емкость, то аккуратно нагрейте паяльником его внутреннее содержимое, в результате манипуляций емкость на некоторое время восстановится. Такой метод помогает, если имеют место перебои с кадровой разверткой, таким образом вы можете увидеть, как открывается экран после нагрева.

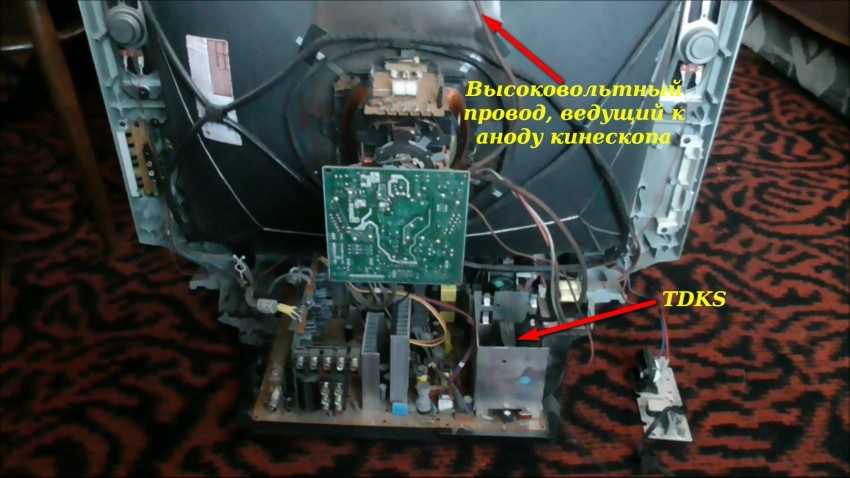

  3. Если вы столкнулись с неисправностью высоковольтных элементов, слышите небольшое шипение или видите потрескивание, то поместите ТВ-приемник в тёмное место или выключите свет – таким образом вы сможете увидеть, откуда исходят искры.

Как видите, самостоятельно отремонтировать телевизионное оборудование в домашних условиях возможно. Однако это касается далеко не всех видов неисправности ТВ-приемников. В нашем обзоре мы рассказали, как диагностировать самые распространенные поломки, а также дали подробную инструкцию по ремонту отдельных неисправностей.

Для устранения более существенных проблем стоит обратиться в специализированный сервисный центр.

В следующем видео вы сможете ознакомиться с детальным разбором и ремонтом жидкокристаллического телевизора в домашних условиях.

Когда звонить в сервисный центр

Любые серьезные неисправности ЖК-телевизоров лучше устранять при поддержке специалистов из сервисного центра, особенно если устройство на гарантии.

Причины обратиться в центр сервисного обслуживания по поводу ремонта мониторов и телевизоров:

  • Почти все неполадки, перечисленные в этой статье.
  • Не удается подключить устройство через HDMI-порт. Проводите подключение к выключенному телевизору!

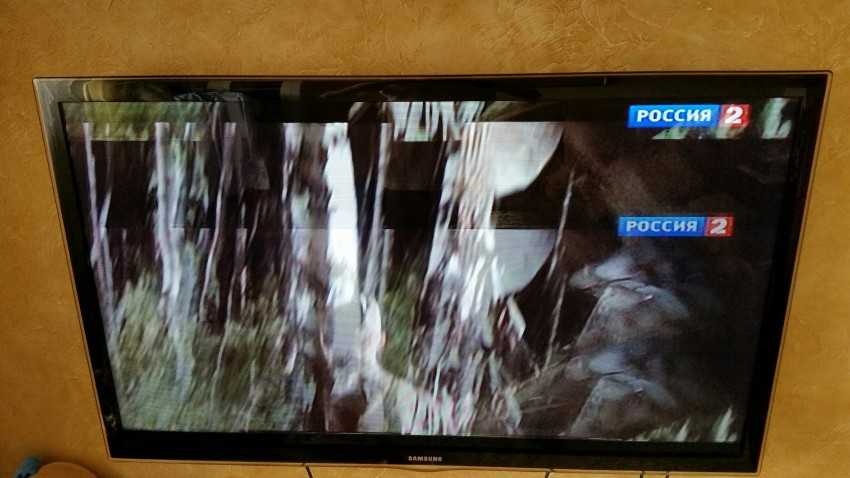

  • Нет изображения, или оно транслируется с искажениями и помехами.
  • Невозможно сохранять и настраивать телеканалы. Возможно, забарахлили микросхемы в памяти.
  • Пропал звук.
  • Телевизор не включается.

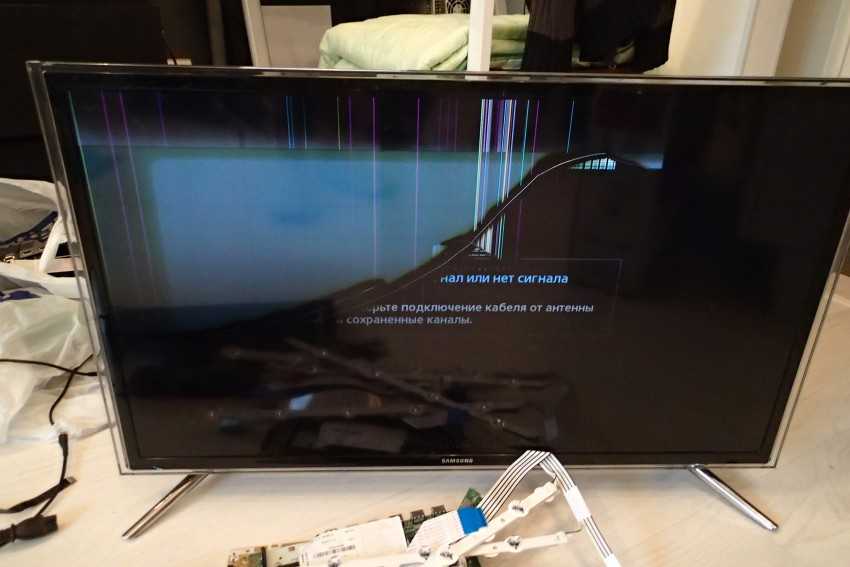

Неисправности и диагностика

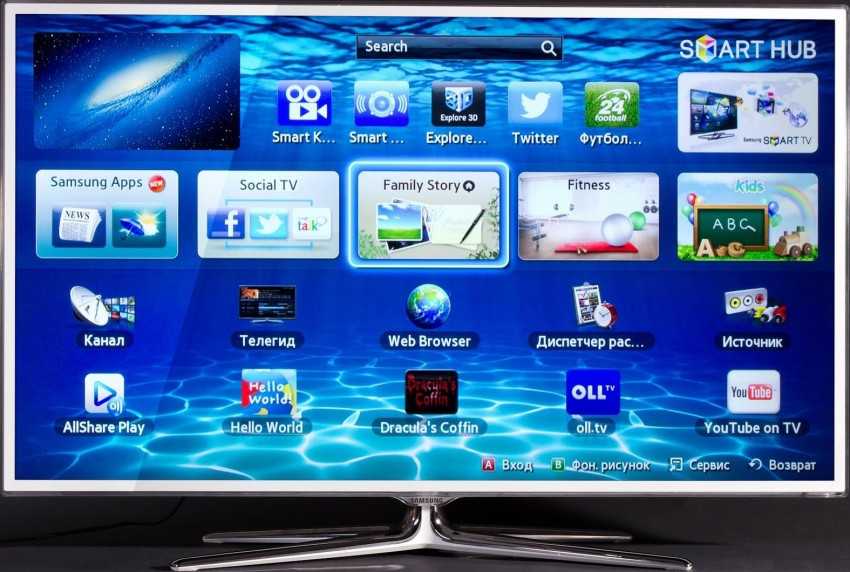

Если вы только что купили телевизор Samsung, вне зависимости от того, плазменный он, кинескопный или ЖК, вероятность того, что он сломан, крайне невелика. Единственной причиной может быть заводской брак, что случается крайне редко, либо ваша собственная невнимательность в случае, если в момент транспортировки или подключения оборудования вы сделали что-то не так.

Нередко пользователи ТВ-приемников начинают паниковать и вызывать мастера при самых элементарных сбоях в работе телевизора. Делать этого не стоит — для начала попытайтесь провести диагностику самостоятельно.

Для начала проверьте, в каком рабочем режиме находится ваш телевизионный приемник. Например, во многих моделях Samsung установлена опция Standby – это режим ожидания, при его включённом состоянии горит красная лампочка на наружной панели агрегата

Обращаем внимание, что в этом режиме телевизионный приемник оставлять на длительное время не рекомендуется, поскольку при кажущейся выключенном состоянии все цепи блока питания находятся под высоким напряжением и изнашиваются

Чтобы предупредить такую неисправность, агрегат обязательно нужно отключать кнопкой с панели — это позволит значительно уменьшить риск перегорания электроники. Если вы наблюдаете индикационный отклик, но ТВ не реагирует на поступающие с пульта дистанционного управления команды, то попробуйте включить агрегат через панель.

Если после этого картинка загрузится, то скорее всего неисправность касается именно пульта. В некоторых моделях телевизоров Samsung в момент срабатывания блокировки слышится звук щелчка. Исправить подобный сбой собственноручно вы не сможете, единственным разумным выходом в данной ситуации будет обращение в сервисный центр.

Но если какой-то из них вышел из строя, то тогда команда не будет выполнена. Например, когда имеет место перебой в работе блока питания, то телевизионный приемник не сможет выйти в нужный функциональный режим. В этом случае процессор не получит от него информации о нормальной работе, поэтому он сразу же пошлет обратный сигнал на отмену включении устройства — тем самым вернет его обратно в режим сна. Такое мигание может длиться продолжительное время до тех пор, пока вы не устраните основную причину неполадки: отремонтируйте инвертор, замените транзистор, переберете полностью блок питания либо устраните какую-то другую неисправность.

Если индикатор телевизионной панели горит зелёным цветом, тем не менее оборудование и не думает запускаться, то такую ситуацию скорее можно назвать неоднозначной. Здесь потребуется опытный мастер, который при помощи профессионального оборудования сможет проверить функциональность электронной платы, измерить поступающее на неё напряжение, а также исследует сигнал на запуск, подсветку и многие другие проблемы.

В этом случае нормальную работу в материнской плате может вернуть только обновление ПО и полная перепрошивка.

Если на включение ТВ-приемника уходит слишком много времени, это прямо указывает на то, что один из блоков агрегата вышел из строя. Для жидкокристаллических телевизоров Samsung и моделей с кинескопом причины такой поломки могут сильно варьироваться. Выявить их, не имея необходимых инструментов, навыков работы и знаний, будет непросто.

Поиск неисправности

Теперь начинается непосредственный ремонт Led подсветки телевизора: для этого вам нужно по контуру отщелкнуть аккуратно все защелки, снять рамку из пластика и убрать рассеивающие пленки, чтобы открыть светодиоды.

У разных моделей телевизоров LG будет свой набор лед подсветки: для LG 32LN541U — это три ряда по 7 светодиодов, а для LG 32LB582V — три по 6 штук.

Как было отмечено выше, во всех телевизорах, где используется такая подсветка, светодиоды подключаются последовательно, поэтому при перегорании одного из них, вся система перестает работать. Если неисправен LED драйвер, то не поступает напряжение на всю систему, а когда перегорел один из светодиодов, то напряжение идет, но все усилия устройства засветить систему напрасны: хоть подавай 200 вольт, цепь разомкнута.

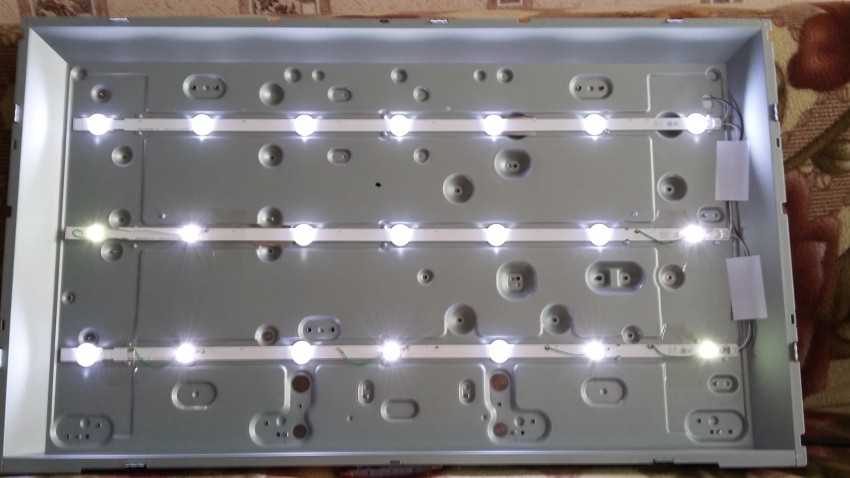

Как видим из фотографии, подсветка состоит из 18 светодиодов, при замерах напряжение без нагрузки было 140 V, то есть на каждый приходилось 7,8 В. Когда учтем падение напряжения на каждой планке и общую нагрузку, то вывод будет такой: в данной модели используются светодиоды на 6 В.

Как наладить подсветку

В первую очередь следует приступить разбору экрана. Для этого следует открутить болты на находящиеся по периметру корпуса. После снятия задней крышки пользователю станут видны основные платы ТВ устройства. Всего их три:

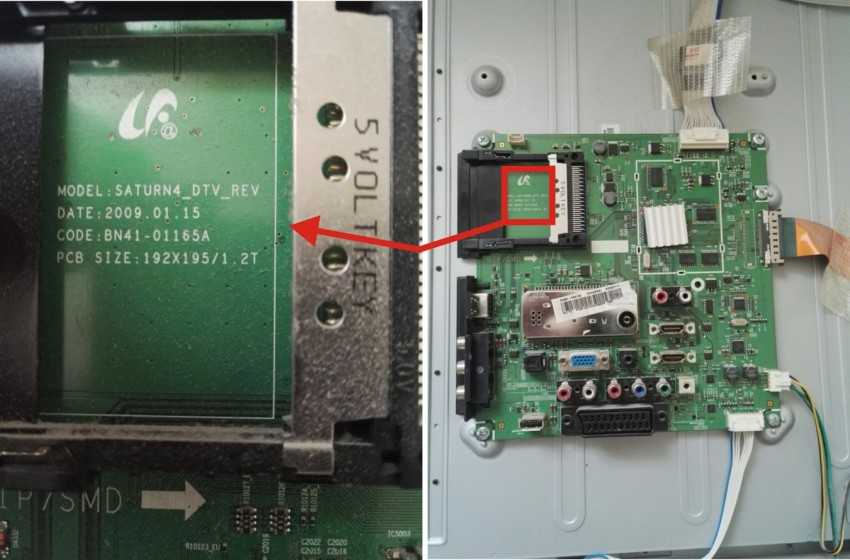

  1. БП – блок питания. На нем же находится драйвер подсветки.
  2. Плата main.
  3. Плата управления.

Далее опытному пользователю требуется демонтировать платы

Во время этого процесса очень важно быть аккуратным и осторожным, так как одно резкое движения может повредить устройство телевизора, и стоимость его ремонта увеличится в несколько раз

  1. Первым шагом нужно снять T-con, для чего сначала отсоединить шлейфы и выкрутить болты. При отсоединении шлейфа следует быть аккуратными, и сохранять его форму. Так как шлейф внутри имеет очень тонкие жилы, любой перегиб или закручивание может повредить проводную способность данной детали, что приведет ее в негодность.
  2. Следующим шагом следует снять защитную конструкцию с дешифраторов. Она представляет собой металлический корпус прикрученный болтами. Пользователю необходимо аккуратно выкрутить болты и снять защиту.
  3. Снять переднюю рамку ТВ устройства. Для того, чтобы сделать это, необходимо открутить болты по всему периметру и аккуратно отсоединить крепления.
  4. Снять дешифраторы. Чтобы демонтировать данное устройство необходимо перевернуть телевизор, при этом аккуратно придерживая матрицу. Дешифраторы находятся на специальных резиновых креплениях. Их нужно снять. Не повредив крепления, иначе обратная сборка будет невозможна.
  5. Снятие рассеивающей пленки. Она находится на специальных пластмассовых защелках, которые достаточно отщелкнуть, а после этого снять пленку.
  6. Снять отражатель и стопорные клипсы.

Для того, чтобы обнаружить место неисправности необходимо подключить к каждой линейки светодиодов. Какая линия не загорится в той и находится неполадка. После того как неработающая линия была обнаружена, следует приступить к поиску неработающего светодиода. Обычно он один или их несколько. Для того, чтобы обнаружить их, пользователю следует подключать питания поочередно к каждой лампочке. После того, как были обнаружены неработающие диоды, их следует выпаять. Для этой операции следует использовать паяльный фен. После устранения нерабочей детали на ее место следует припаять новый светодиод.

После того как неисправность устранена, пользователю следует проверить работоспособность всей подсветки, и если, его все устраивает приступить к сборке. Собирать телевизор следует в обратном порядке, следовательно, сначала ставится отражатель, потом рассеивающая пленка, затем дешифратор, рама, защитная конструкция, T-con и сам корпус ТВ.

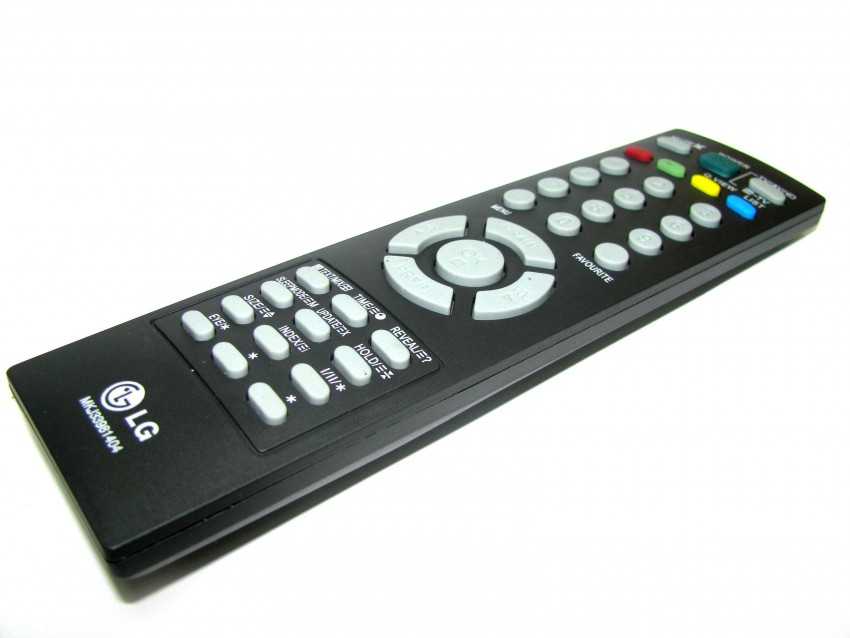

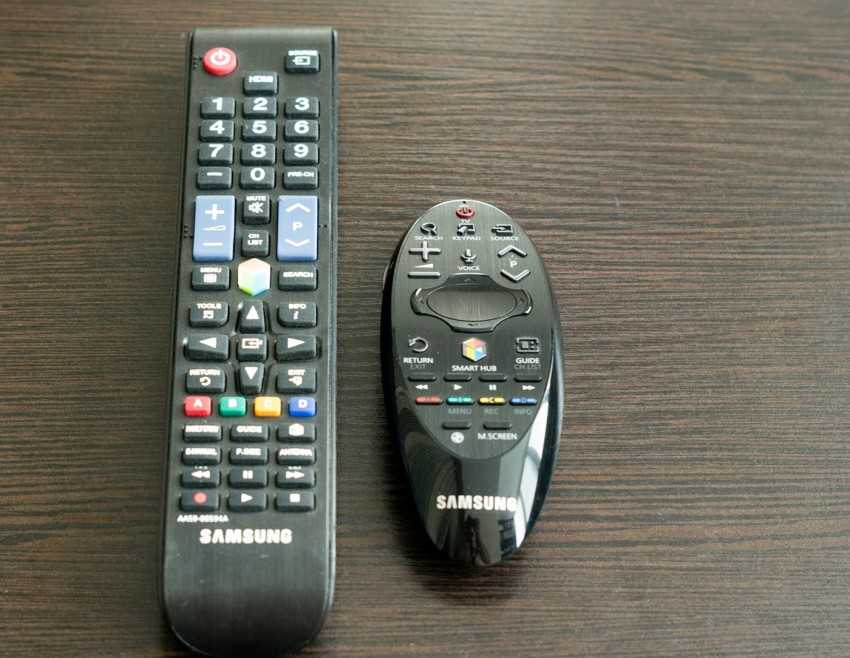

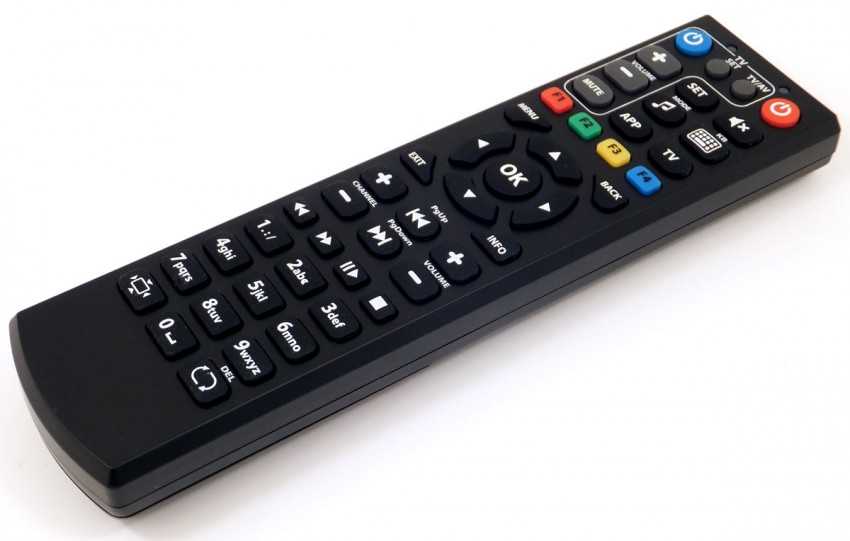

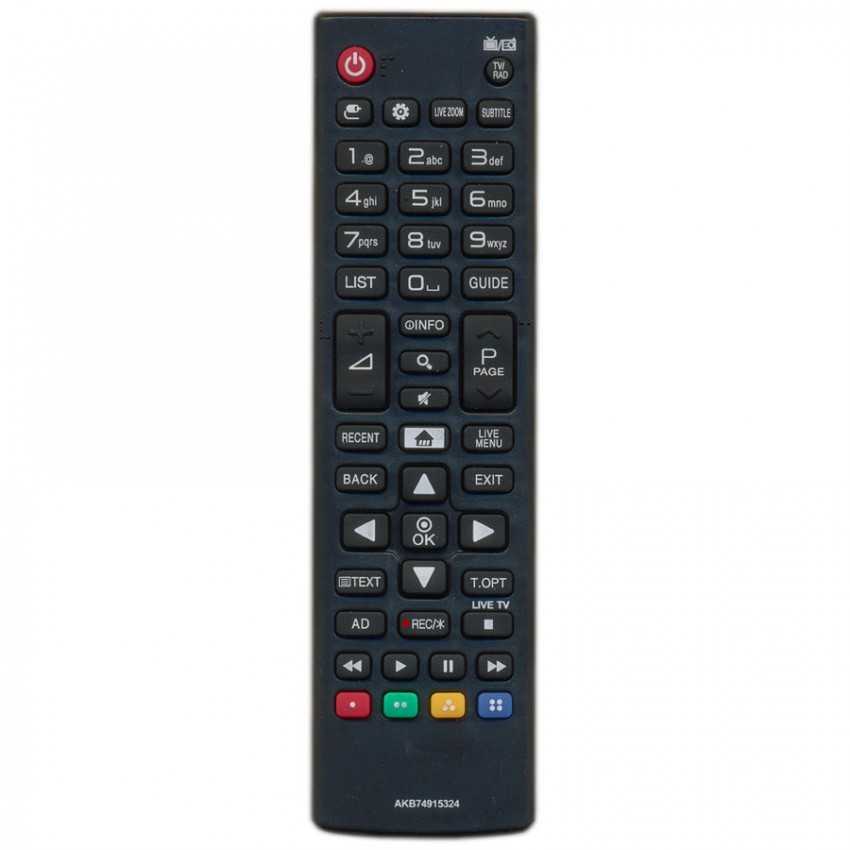

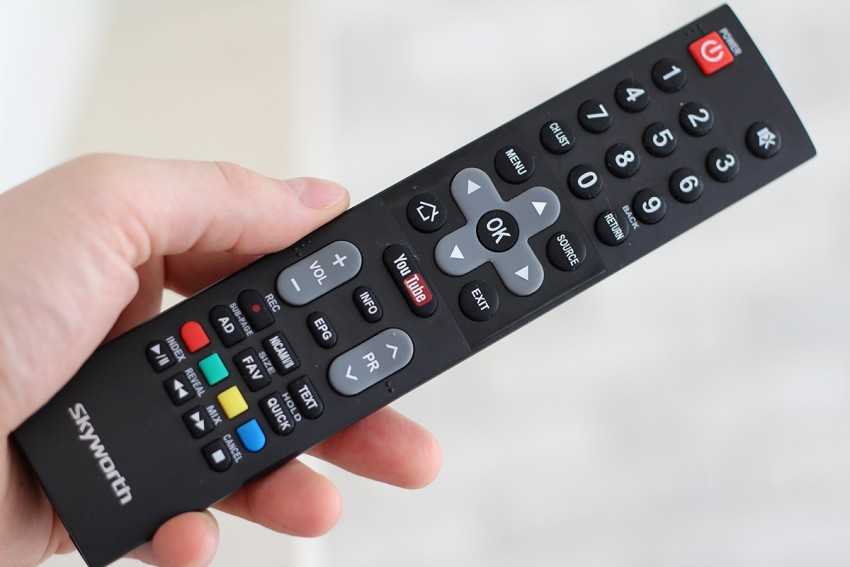

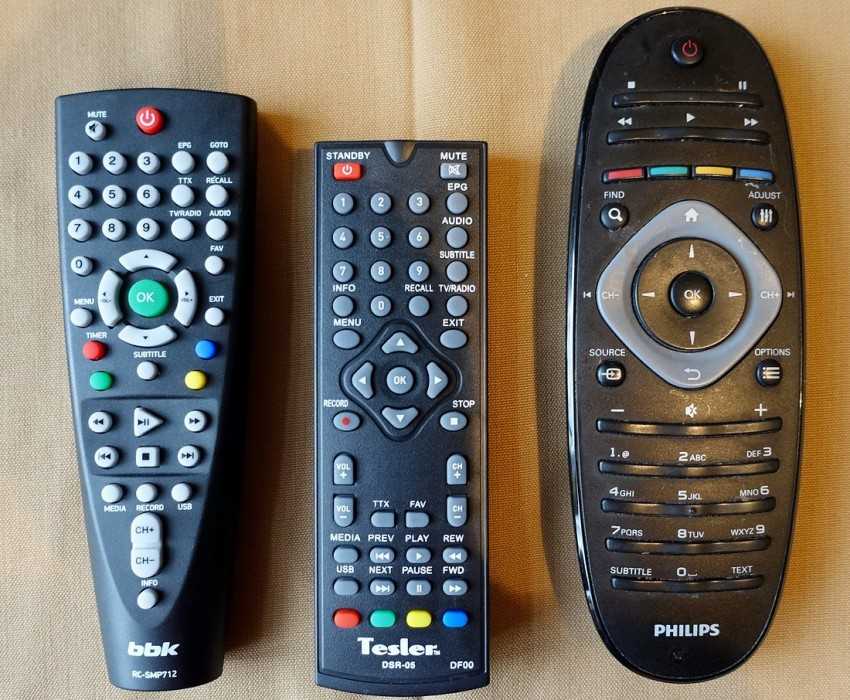

Пульт для телевизора

Для того, чтобы знать, как отремонтировать пульт от телевизора своими руками, необходимо, как и в случае с телевизором, определить почему он не работает.

Чаще всего наблюдаются такие поломки, как:

  • выход из строя важных внутренних элементов, по причине падений;
  • отказ работы части кнопок;
  • отсутствие сигнала от часто нажимаемых кнопок;
  • работа пульта только рядом с монитором.

Если вы роняете пульт достаточно часто, то сразу понятно, что с ним не так. Причина здесь — повреждение важных деталей. Часть кнопок может не работать из-за засорения контактов. Часто нажимаемые кнопки становятся более жесткими. А отсутствие сигнала в дали от монитора — это проблемы с инфракрасной лампой.

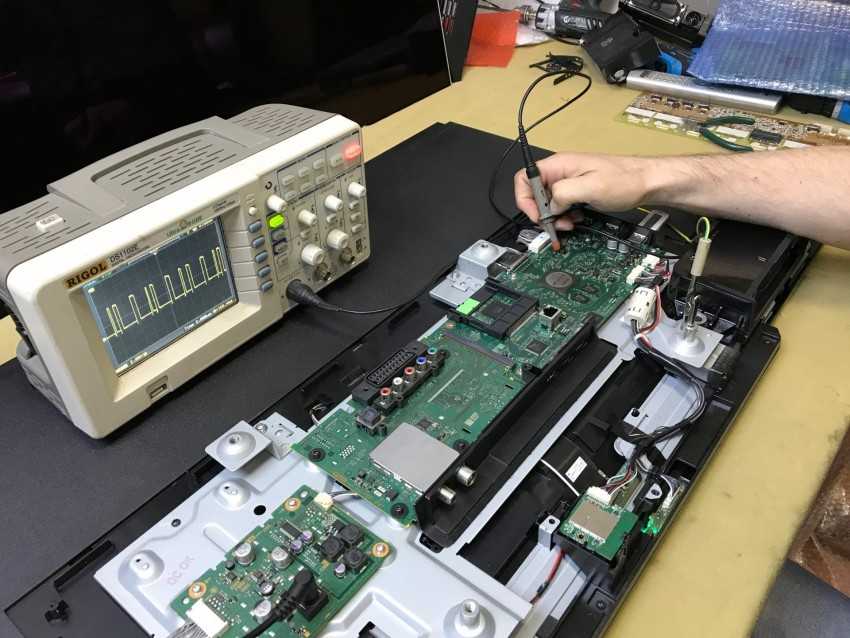

Диагностика телевизора

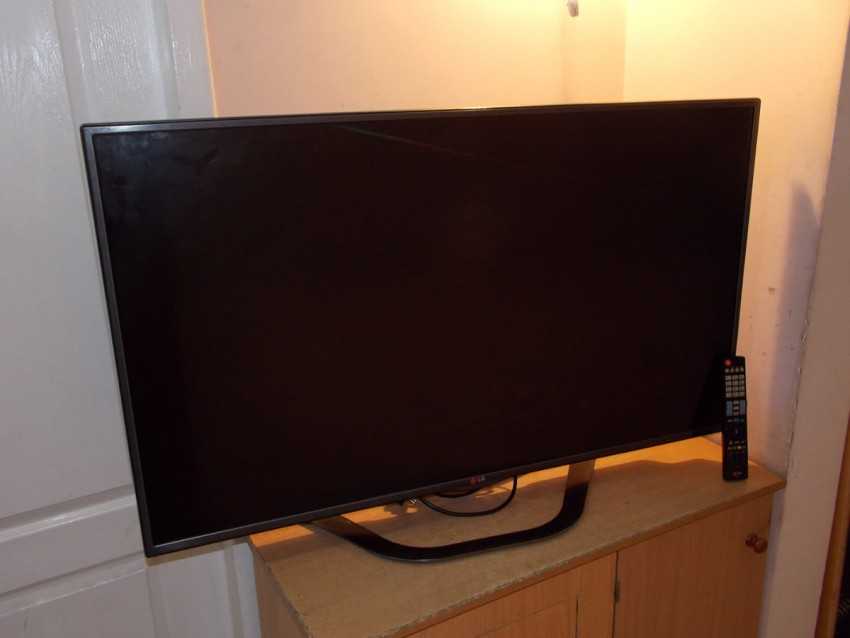

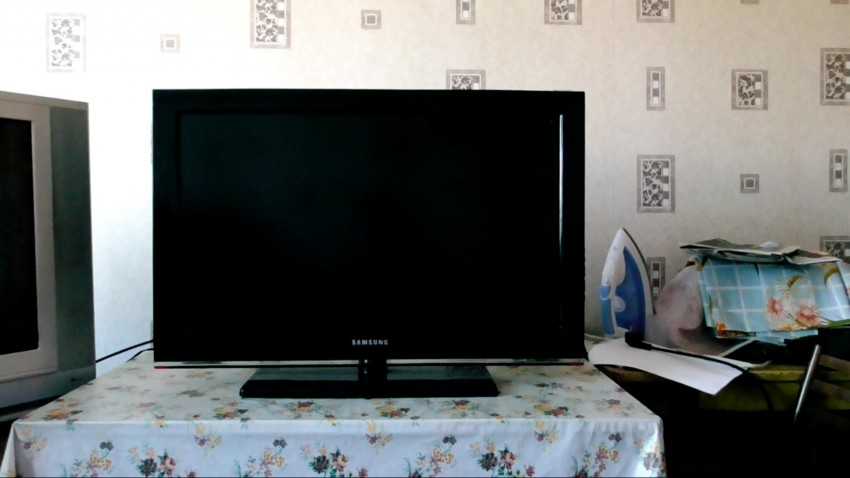

Как определить, что из строя вышла именно подсветка? Все зависит от симптомов. Например, ЖК телевизор запускается с пульта дистанционного управления, но при этом изображения на экране нет. Направьте на экран фонарик, в результате вы увидите тусклую картинку. По сути, фонарик выполняет функции принудительной подсветки.

Исходя из этого, приходим к выводу, что сломался либо LED драйвер или же подсветка. Чтобы конкретизировать источник проблемы, следует разобрать ТВ и тщательно осмотреть элементы аппаратной составляющей.

Запомните, что разбирать корпус телевизора стоит только при условии, что ранее у вас был подобный опыт. Если навыков нет, то целесообразней обратиться в сервис-центр. Лишний раз лучше не рисковать. Поскольку всегда есть вероятность сделать хуже, то есть усугубить первоначальную поломку.

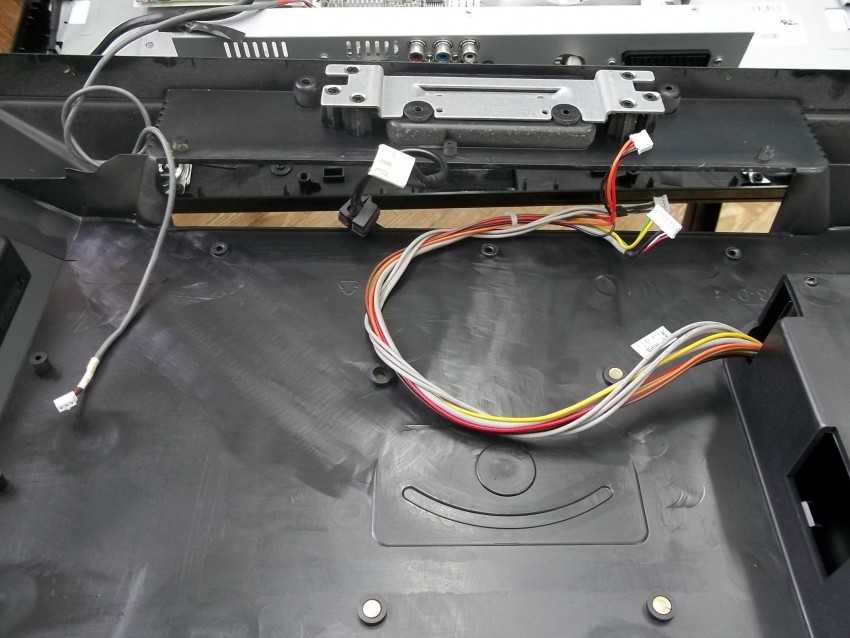

Чтобы демонтировать заднюю панель ТВ-устройства от компании LG, достаточно просто выкрутить специальные болты, которые обеспечивают фиксацию. Сделать это несложно. Сначала отсоедините поставку и демонтируйте крепления. Если крышка все равно не снимается, значит нужно найти блокирующий болт.

Когда задняя панель снята, следует проверить подсветку и напряжение на выходе. Например, если напряжение подсветки 100 вольт, то значит, комплектующая вышла из строя.

В большинстве случаев, телевизоры LG оснащены светодиодным набором с линзами, он располагается по всему периметру экрана, обеспечивая четкое освещение. Чтобы добраться до этой детали и починить ее, следует для начала демонтировать матрицу.

Теперь вы знаете, что делать, если ТВ включился, но при этом изображение отсутствует.

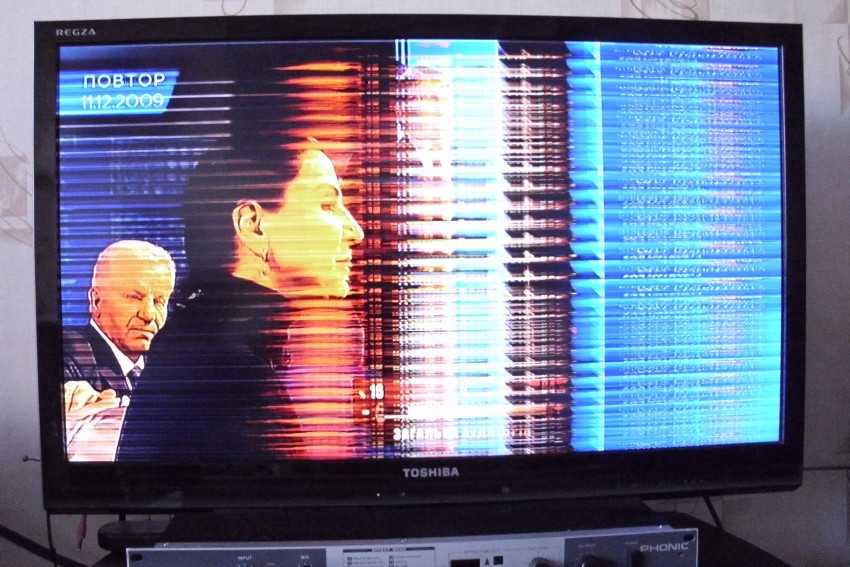

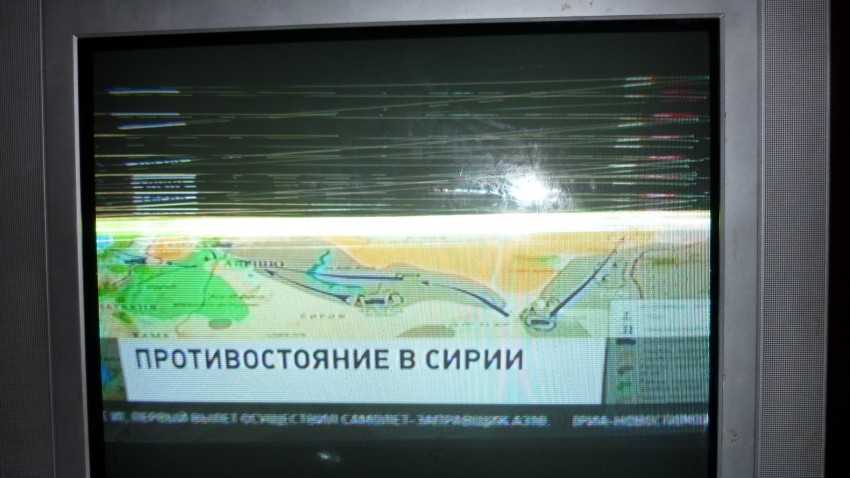

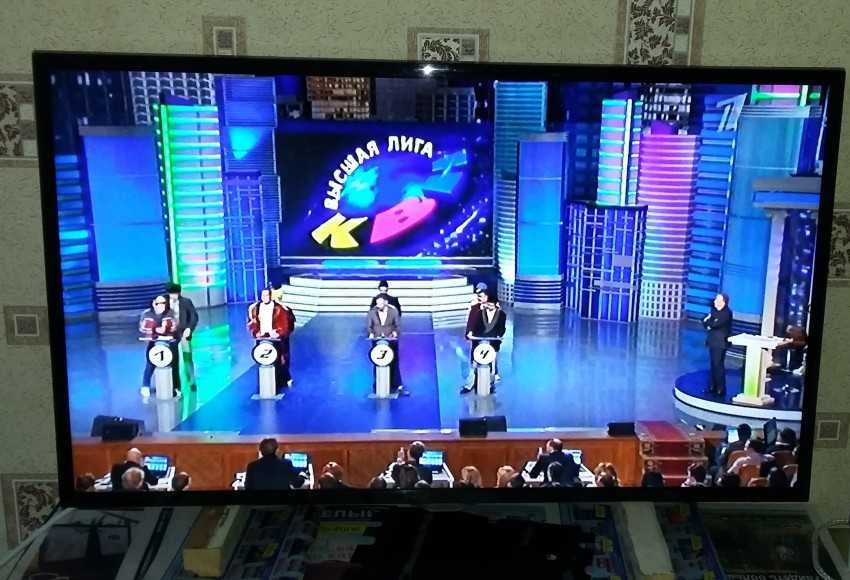

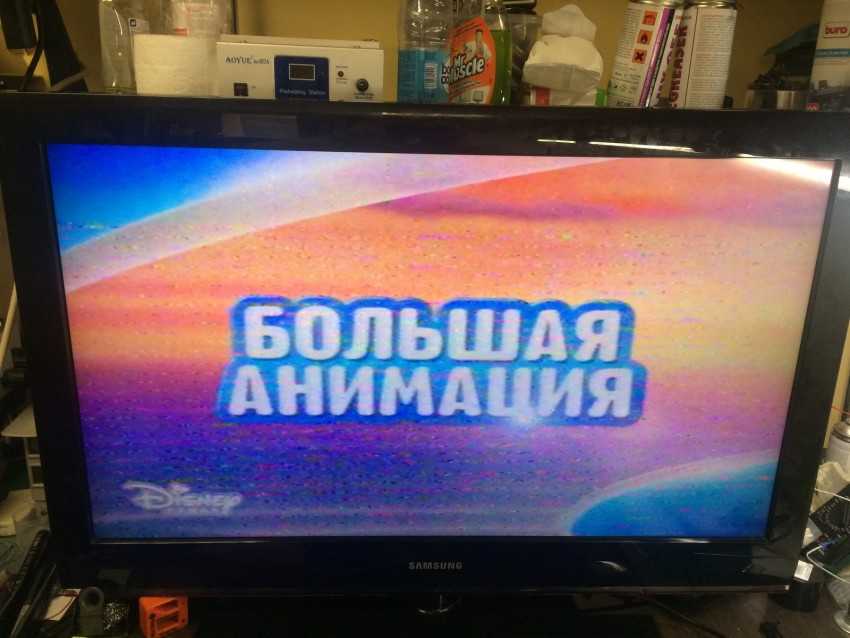

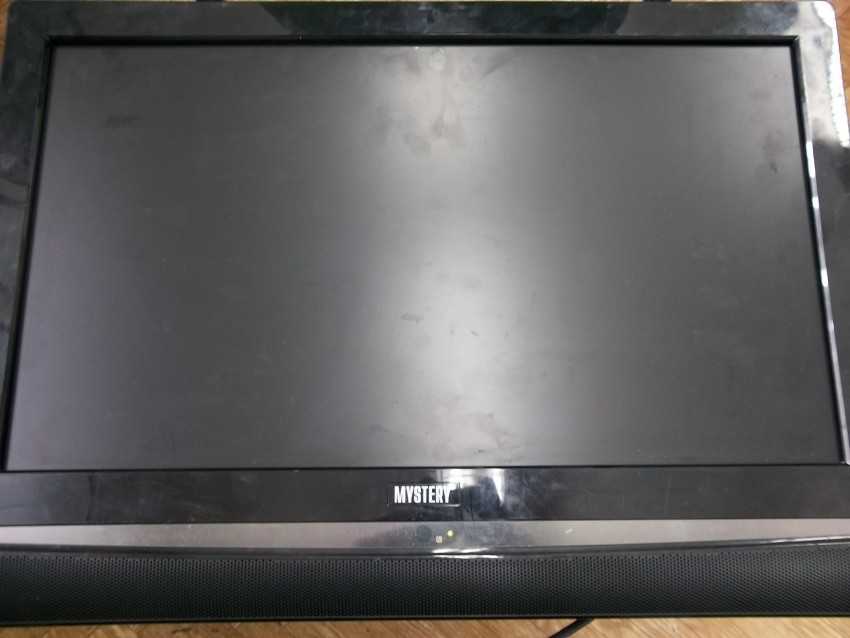

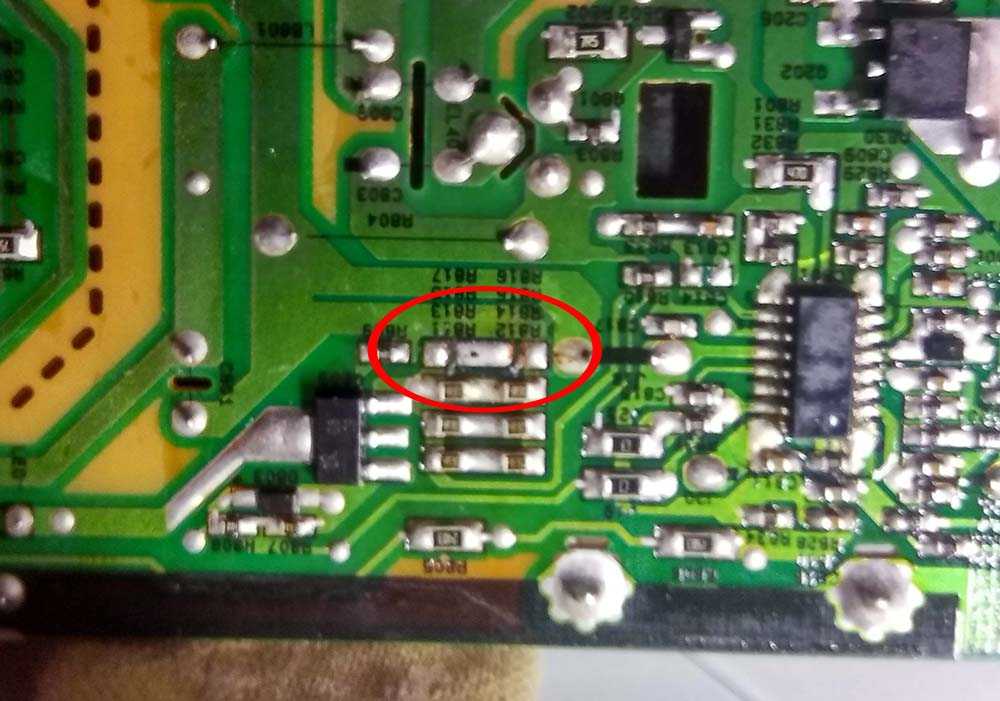

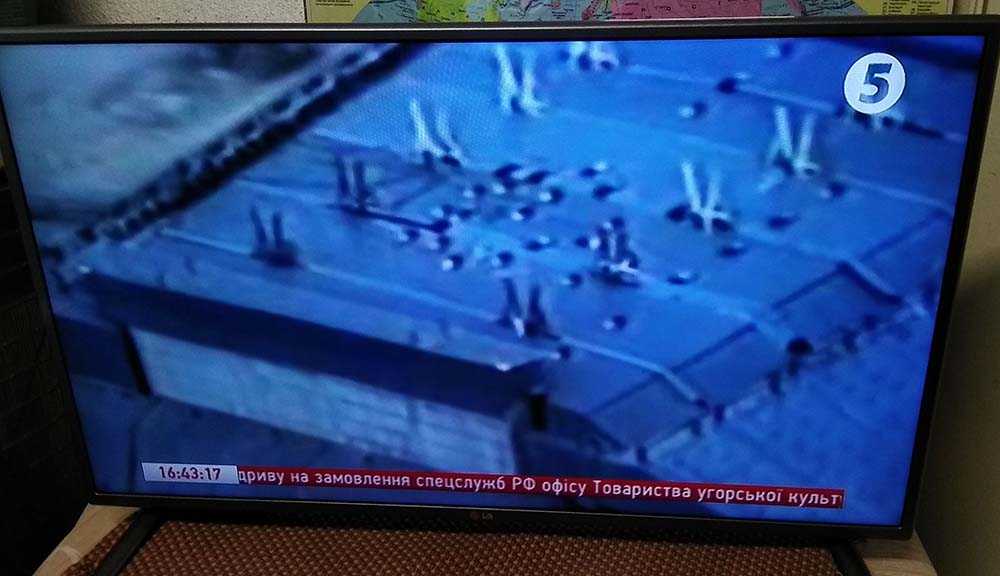

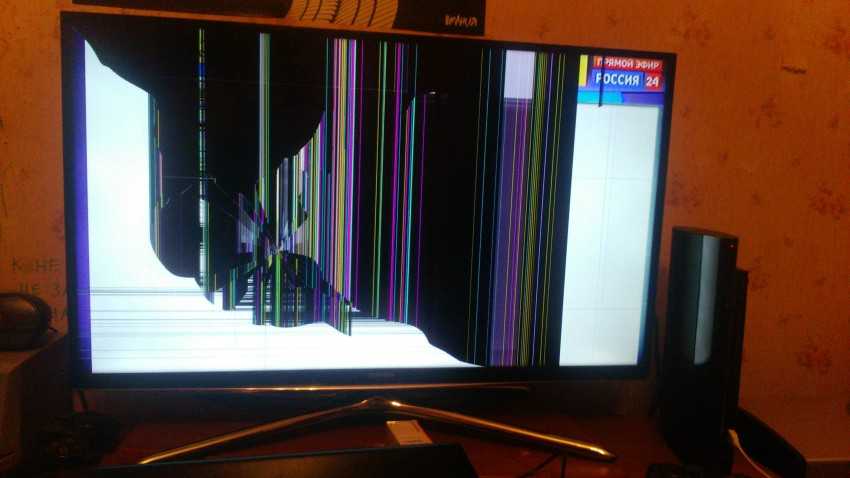

Фото ремонта телевизора своими руками

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

Помогите проекту, раскажите друзьям:

Причины и признаки неисправной подсветки на телевизоре

Экран телевизора состоит из множества пикселей — пикселей, которые находятся близко друг к другу, и для того, чтобы пользователь мог видеть изображение, на них должен падать свет, затем они «оживают» и образуют изображение. Светодиодная технология в ЖК-телевизорах — это новый метод подсветки экрана светодиодами, которые заменили лампы CCFL. Устройства со светодиодной подсветкой обеспечивают превосходную цветопередачу, высокую контрастность, невероятную четкость и реалистичность изображения, низкое энергопотребление и небольшую толщину.

Типы подсветки

В зависимости от того, как расположены светодиоды, существует два типа светодиодного освещения:

  • Освещение краев (торцевое, боковое) включает в себя размещение светодиодов по левому и правому краю, сверху и снизу, или по всему периметру;
  • Прямая (матричная) подсветка относится к расположению светодиодов по всей матрице.

При первом типе расположения светодиодов невозможно добиться равномерной подсветки дисплеев. Во втором случае диоды расположены вдоль всей матрицы, что обеспечивает равномерное освещение всего дисплея, а также высочайшую контрастность и насыщенный черный свет.

Причины поломки

Если пользователь включает телевизор и не находит изображение или видео, но звук продолжает воспроизводиться, это может означать, что подсветка неисправна.

Существует несколько причин, по которым светодиодное освещение выходит из строя. Во-первых, светодиодная лента может быть повреждена. Светодиоды подключаются последовательно, а это значит, что если даже один из них перестанет работать, вся полоса погаснет. В то же время, напряжение все равно будет подаваться. Во-вторых, водитель светодиода может быть неисправен. В этом случае на лампы не подается напряжение, поэтому они не загораются.

Случается, что телевизор неисправен на заводе. В конце концов, одного неисправного светодиода достаточно, чтобы экран приемника перестал работать. В других ситуациях именно пользователь настраивает экран на самую высокую яркость, что приводит к перегоранию ламп — напряжение возрастает, и диоды не могут справиться с этим и перегорают.

Виноват в этом и магазин, где продавцы пытаются привлечь внимание покупателей ярким изображением на экране телевизора

Разборка телеприемника

Действия по замене светодиодов выполняются одинаково на всех телевизионных панелях, будь то LG, Samsung, Philips, Toshiba или техника другой марки. Перед началом работы следует подготовиться: рядом со столом, на котором лежит телевизор, поставить второй, чтобы положить детали (матрицу, светодиодную ленту, панель). Затем нужно тщательно вымыть руки, чтобы не оставить грязь на матрице или фильтрах, которая после сборки телеприемника может плачевно сказаться на качестве картинки.

В любом телевизоре, независимо от приемника, есть три ключевых платы: main, T—con и адаптер питания. Они легко обнаруживаются сразу после снятия тыльной панели.

Чтобы разобрать телеприемник, нужно:

снять и вытащить T-con плату, предварительно выкрутив крепеж и разъединив шлейфы;

снять с дешифраторов металлическую защиту, отсоединив боковые крепежи и удалив болты, после чего их удерживать будут лишь крепления из резины;

выкрутить болты, удерживающие переднюю рамку, перевернуть телеприемник на тыльную сторону и снять рамку;

осторожно перевернуть телевизор, придерживая матрицу; отсоединить резиновые фиксаторы, удерживающие дешифраторы;

снять матрицу и убрать в сторону.

Ремонт пультового механизма

Наверняка каждый из нас сталкивался с проблемами в работе дистанционного оборудования. Как осуществить ремонт пульта телевизора своими руками? Для этого необходимо тщательно осмотреть корпус изделия.

Одной из причин неисправности является попадание мелкого мусора и частичек влаги на микросхемы. Для этого достаточно разобрать изделие при помощи отвёрток.

Предотвратить коррозию металла поможет обработка спиртом. Для этого небольшое количество жидкости ватной палочкой наносится в место соединения деталей.

Если поломка наблюдается в местах соединения каких-либо контактов, что для этого используют паяльник. Он позволит заново зафиксировать детали между собой, тем самым возобновив работоспособность дистанционного оборудования.

Как ремонтировать ЖК и LED телевизоры?

С большинством неполадок современных моделей телевизоров можно исправить самостоятельно. Главное требование в процессе работы заключается в соблюдении аккуратности и бережного отношения.

Например, перед тем как приступить к ремонту телевизоры LG своими руками необходимо тщательно знакомиться с данной моделью.

Перед началом рабочего процесса необходимо тщательно осмотреть весь корпус изделия. Далее, придерживаемся определенной очередности действий:

С помощью инструментов аккуратно открываем заднюю крышку на жидкокристаллической модели.

Отсоединяем провода, которые питают матрицу устройства. Подсоединяем к контактам рабочую лампочку.

Современные модели оснащены несколькими источниками света. Они также нуждаются в дополнительной проверке. Для этого аккуратно вынимаем матрицу и подключаемые в сеть.

В результате на участке светодиодной цепи отображаются поломки оборудования. На видео ремонта телевизора своими руками представлен весь рабочий процесс.

Еще одной распространенной поломкой считается повреждения в области монитора. В данном случае проводить ремонтные работы считается нецелесообразным. Стоимость данной детали составляет 80% от цены бытового оборудования.

Причины и признаки неисправной подсветки

Экран телевизора состоит из множества точек – пикселей, расположенных вплотную друг к другу, а чтобы пользователь увидел изображение, на них должен подаваться свет, тогда они «оживают» и формируют картинку. Технология LED в ЖК телевизорах – это новый способ подсветки экрана при помощи светодиодов, пришедший на смену люминесцентным CCFL-лампам. Устройства с LED-подсветкой отличаются великолепной цветопередачей, высокой контрастностью, невероятной четкостью и реалистичностью изображения, низким потреблением электроэнергии и небольшой толщиной.

Типы подсветки

В зависимости от того, как расположены светодиоды, выделяются два типа LED-подсветки:

  • edge (торцевая, боковая) подсветка предполагает расположение светодиодов по левому и правому краю, сверху и снизу или по всему периметру;
  • direct (матричная) подсветка обозначает распределение светодиодов по всей площади матрицы.

При первом типе расположения светодиодов добиться равномерного подсвечивания экранов невозможно. Во втором случае диоды расположены вдоль всей матрицы, благодаря этому обеспечивается равномерная подсветка всего дисплея, а также высочайшая контрастность и насыщенный черный свет.

Причины поломки

Если пользователь включает телеприемник и обнаруживает отсутствие картинки или видео, но звук при этом воспроизводится, это может свидетельствовать о поломке подсветки.

Существует несколько причин, по которым LED-подсветка выходит из строя. Во-первых, может быть повреждена лента диодов. Светодиоды соединены последовательно, а значит, если перестанет работать хотя бы один, погаснет вся полоска. При этом напряжение будет продолжать подаваться. Во-вторых, может быть сломан LED-драйвер. В таком случае на лампы не поступает изображение, поэтому они не загораются.

Иногда телевизор еще с завода поступает с браком. Ведь достаточно всего одного неисправного светодиода, чтобы экран телеприемника не работал. В других ситуациях лампы выгорают по вине пользователя, который устанавливает максимальную яркость экрана — напряжение повышается, светодиоды с ним не справляются и перегорают

В проблеме также может быть виноват магазин, в котором продавцы пытаются привлечь внимание покупателей ярким изображением на экране телевизионной панели

Разборка изделия

В телевизоре имеются три основные платы — main, T-con и блок питания, все они хорошо видны на фото.

Снятие и разборка матрицы своими руками — работа очень кропотливая, одно неосторожное движение, и можно покупать новый телик, поэтому без опыта за ремонт лучше не браться. Специалисты выделяют такие основные моменты при разборке матрицы:

необходимо подготовить место работы и два стола, на которые укладывать матрицы и рассеивающие пленки;
перед началом этой работы следует тщательно вымыть руки, чтобы случайно не оставить следы грязных пальцев на фильтрах и самой матрице — это может навредить качеству изображения впоследствии;
особое внимание надо уделять дешифраторам — одно неточное движение может повлечь за собой обрыв шлейфа.

Последующий демонтаж осуществляется в несколько этапов.

Плата T-con легко снимается после отсоединения шлейфов и выкручивания болта, расположенного между ними.

Необходимо снять защиту из металла с дешифраторов — для этого откручиваем болты крепления по бокам, после этого они держатся только на резиновых креплениях.

Настало время удалить переднюю рамку телевизора — откручиваем болтики крепления по всему контуру, кладем изделие на заднюю крышку и снимаем рамку.

Снимаем рамку, переворачиваем экран, но при этом осторожно придерживайте матрицу, т. к

она ничем не закреплена. Изделие лежит на матрице, дешифраторы находятся сверху и можно снять их с резиновых креплений, но с предельной осторожностью.
Матрица осталась лежать на столе, чтобы она не мешала дальнейшей работе — переложите ее на ранее приготовленное место.

Ремонт LED подсветки телевизора: замена светодиода

Современные ТВ отличаются от своих предшественников не только отличной функциональностью, но также более удобной конструкцией и повышенной безопасностью. По этой причине ремонт LED подсветки телевизора всё больше пользователей предпочитают проводить своими руками. Таким образом можно не тратить целое состояние на сервисный центр, а восстанавливать работоспособность ТВ гораздо дешевле. К тому же, из-за распространённости поломок подсветки в современных моделях мастера часто бывают заняты, что потребует от вас длительного ожидания восстановления своего телевизора. Этого точно также можно избежать, если проводить ремонт самостоятельно.

Ремонт LED подсветки в телевизорах Samsung и LG

Внимание! Информация на данной странице предназначена для технически грамотных специалистов, но не для пользователей и владельцев телевизоров! Следует помнить, что неквалифицированное вмешательство может в дальнейшем существенно повысить стоимость ремонта телевизора или привести к его полной неремонтопригодности! Для ремонтников давно уже не является секретом, что в LED телевизорах пятой серии производителей Samsung и LG применяются матрицы (LED-панели) с прямой подсветкой дисплея Direct LED, в которых используются светодиоды довольно низкого качества и отказывают в работе уже на первом году эксплуатации. Наиболее популярные модели Samsung, которым чаще требуется ремонт подсветки: UE32F5000…, UE32F5020…, UE32F5300…, UE320F5500… и другие где установлены панели, например, HF320BGSV1V, HF320BGA-B1 с прямой подсветкой

Наиболее популярные модели Samsung, которым чаще требуется ремонт подсветки: UE32F5000…, UE32F5020…, UE32F5300…, UE320F5500… и другие где установлены панели, например, HF320BGSV1V, HF320BGA-B1 с прямой подсветкой.

Среди телевизоров LG наиболее часто приходят в ремонт с неисправной LED-подсветкой модели 32LN540…, 32LN541…, 32LN548 c панелями LC320DUE и LC320DXE.

Симптомы проявления неисправности — есть звук, нет изображения. LED-драйвер исправен и выдаёт максимальное напряжение на выходе по причине отсутствия тока в нагрузке. Обрыв в цепи диодов можно проверить источником (стабилизатором) тока. При вскрытии панели обнаруживается один оборванный LED и обычно ещё несколько пробитых в К/З. Дело в том, что защитные стабилитроны, вмонтированные в корпус и подключенные параллельно переходам светодиода в обратной полярности, подвергаются лавинному и затем тепловому пробою, при обрыве светодиода. Обычно стабилитрон пробивается в короткое замыкание, а ток в линейке стабилизирован независимо от количества оставшихся LED-ов.

Ограничение тока на светодиоды

Для избежания повторных ремонтов, необходимо проверить ток, который приходит на планки. Он должен быть не больше 250mA. Посмотрев на плату, увидел что два резистора, отвечающих за ток на светодиоды были уже удалены из платы. Это очень хорошо, так как мастера, которые ремонтировали телевизор раннее сделали все как нужно.

на этом месте были резисторы

Измерив ток, он составил всего 150 мА. Это очень хорошо, телевизор можно собирать.

В итоге все получилось.

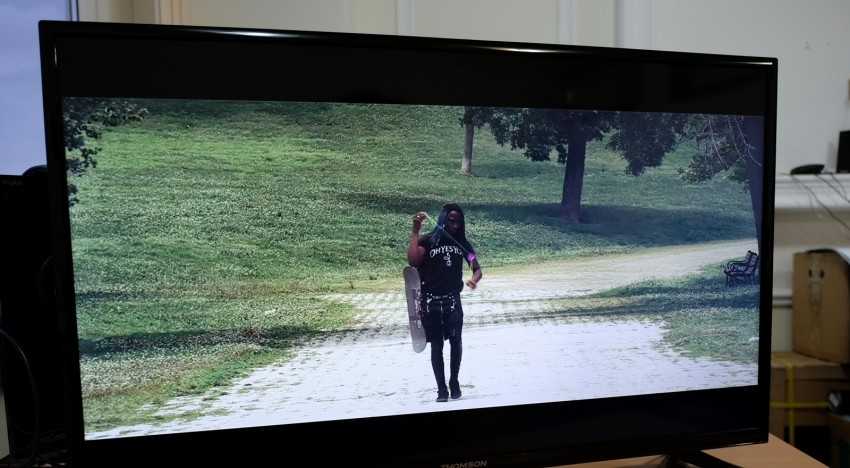

телевизор в работе

Вот такой ремонт. Снизу приложен весь перечень деталей, которые были использованы в ремонте. Всем спасибо за просмотр и удачи в ремонтах!

Определение нерабочих светодиодов

Ранее мы рассмотрели процесс разборки телевизора, теперь приступим непосредственно к ремонту. Чтобы заменить светодиоды в подсветке, аккуратно отщелкните все крепления, а затем демонтируйте пластиковую рамку. Убираем рассеивающие пленки с целью открытия доступа к неисправным элементам.

Структура ЛЕД подсветки напрямую зависит от того, о какой именно модели телевизионного оборудования идет речь. Например, для LG 32LB582V три ряда светодиодов на 6 штук. Модель 32LN541U имеет на один диод в каждом ряду больше.

Телевизионное оборудование, в котором используется такая технология освещения, характеризуется последовательным подключением диодов, поэтому если сгорит только один элемент, то абсолютно вся система выйдет из строя.

В случае поломки драйвера, на всю систему перестанет поступать напряжение. Если перегорит только один диод, то напряжение будет, однако должного освещения нет. Цепь разомкнута. Поэтому нужно поменять неисправные светодиоды телевизора LG для корректного просмотра.

Примерно система подсветки насчитывает около 18 диодов, замеры напряжения показали, что без загрузки подается 140 V, это означает, что на каждый элемент по отдельности приходится примерно 7,8 В.

Для чего все эти расчеты нужны? Уровень напряжения каждой планки и суммарная нагрузка позволяют вычислить мощность используемых светодиодов. Отыскать неисправный элемент системы необычайно тяжело. Если крепления не подгорели, то придется поочередно перепроверить абсолютно все диоды.
