Не светится экран ЖК/LCD, плазмы– изображение есть, но еле заметное

Это говорит о неполадках в цепи подсветки. Есть две причины этого:

Испорчены светильники (лампы или светодиоды).
Не поступает питание на подсветку (генератор подсветки, трансформатор, транзисторы).

Если у ЖК подсветка ламповая, то у остальных она светодиодная.

Первый вариант

У ЖК аппаратов бывает от 1 до 10 ламп. Редко сгорают сразу все лампы. В первом случае неисправным может оказаться сам светильник. Как правило, у телеаппаратов с другой технологией установлены светодиодные ленты. Во многих моделях они стоят последовательно, и сгорание одного из светодиодов ведет к погасанию всего экрана.

Ремонт ЖК и других телевизоров выполняют так:

Шаг 1. Вскрывают корпус.

Шаг 2. Снимают платы драйвера и БП (они могут располагаться в кожухе из металла).

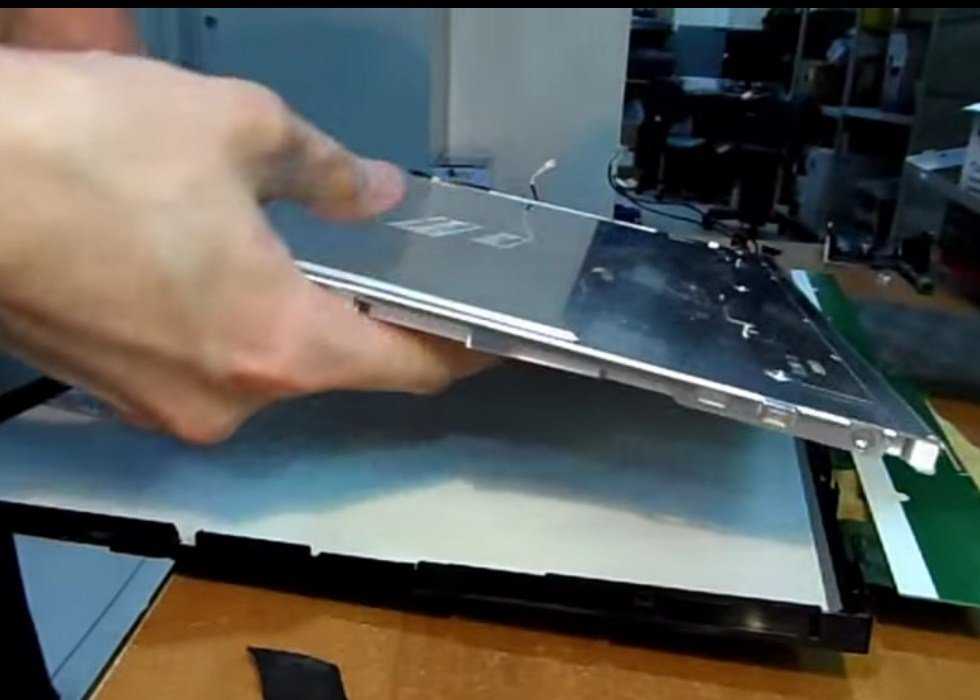

Шаг 3. Разбирают экранную часть. Для этого надо снять один или два металлических кожуха и (если есть) защитную пленку.

Шаг 4. Находят лампы подсветки или светодиодные ленты.

Шаг 5. Заменяют те, которые не горят. Не мешает предварительно визуально и тестером проверить контакты в лампах или диодную ленту на обрыв.

Второй вариант

Если у вас второй случай, и все светильники не горят, скорее всего, дело в питании подсветки. В ЖК аппаратуре применяется высоковольтный преобразователь, выполненный по трансформаторной схеме. Неисправные детали (микросхему или транзисторы) в цепи его запуска легко определяются тестером. Для этого промеряют напряжения на их ножках, сверяясь со схемой. Найдя несоответствие, элемент меняют.

А вот трансформатор проверить сложно. Проверьте все напряжения (по схеме) на элементах этого преобразователя. Если всё в норме – виноват трансформатор.

Его можно перемотать, но это морока, да и качество такой намотки опять приведет к отказу. Лучше купить новый (достать рабочий в телемастерских) и установить.

В трансформаторе LED-подсветки разность потенциалов всего 50-100 В. Если её нет на разъеме, необходимо проверить, сколько вольт приходит на трансформатор. Для этого, его лучше снять. Если всё в норме – меняют трансформатор, если нет – тестером проверяют остальные элементы преобразователя.

Типовой ремонт бытовых телевизоров

Посмотрим в сравнительном плане наиболее часто встречаемые поломки некоторых популярных моделей телевизоров.

Beko: ЭЛТ и ЖК-телевизоры производства Турция. Пригодны к ремонту если не сломан кинескоп (у ЭЛТ) или матрица (у ЖКХ). Частые поломки связанные с включением/выключением, пропадании звука и изображения. Есть жалобы на сильное нагревание.
Samsung: Южнокорейская компания с производством в России. Отличается широким модельным рядом, самых разных телевизоров

Ремонт этих телевизоров наиболее прогнозируемый, важно точно знать полную марку модели.
SONY: Японская компания с производством в России. Большой диапазон моделей с прогнозируемым ремонтом по точной модели.
Philips: элементная база телевизоров Филипс отличается от телевизоров «азиаткой» разработки

Поэтому ремонт телевизоров этой марки стоит особняком.

Ремонт телевизоров с электронно-лучевой трубкой

Процент моделей с электронно-лучевой трубкой велик. Логично с них начинать рассматривать, как отремонтировать телевизор, потому что импульсные блоки питания считаются составной частью любой аппаратуры. Жидкие кристаллы, OLED (органические диоды), плазма. Микросхемы развертки эксплуатируют схожие принципы. Способ построения изображения отличается, однако элементная база схожая. Следовательно, ремонт телевизоров своими руками двигается проторенными дорожками.

Аппаратура содержит предохранители. Откроем секрет: случись форс-мажорная ситуация (удар молнии, скачок напряжения, падение аппаратуры) – ломаться должна защита. Практически конец настигает микросхемы. С предохранителя начинайте. Разумеется, если аппаратура лишена признаков жизни. В нормальном режиме ток через предохранитель нулевой, спецы ремонта придумали использовать факт, поставить на службу. Сгоревшая деталь вынимается, к клеммам присоединяется лампочка 100 ватт. Сопротивление сравнительно велико, послужит хорошим ограничителем тока, электрическая схема помедлит выгорать дальше.

В нормальном режиме лампочка моргнет, потом потухнет после включения телевизора. Причем аппарат с такой добавкой работает слегка неправильно. Присутствуют две детали, которые часто горят у телевизоров с электронно-лучевой трубкой:

Диодный мост выпрямляет ток. При резком увеличении потребления одна ветвь сгорает. Обычно два диода выходят из строя. Определить годные можно прозвонкой. Ток диодов проходит одним направлением, в другом вентили заперты. Схемный треугольник указывает, куда ток проходит. По представлениям схемотехники ток всегда течет от плюса к минусу. Соответственно, ставьте электроды, начиная прозвонку.
Второй любопытной деталью назовем позистор, работающий на индуктивную петлю, в задачу которой входит снятие потенциала с электронно-лучевой трубки. В противном случае на экране появляется характерная радуга из-за нарушения движения электронов. Может сгореть терморезистор, либо петля. Проверить цепь просто. Потребуется отключить, затем врубить питание. Если лампочка, которая раньше горела, теперь погасла, проблема в цепи снятия потенциала. Можно протестировать аппарат, какое-то время сможет работать нормально без петли.

Как понять вышел ли из строя позистор либо петля сгорела? Во-первых, измерить сопротивление. У позистора четыре входа. Два образуют цепь подогрева, два – снимают потенциал. Между первой парой сопротивление будет 300 – 600 Ом, между второй – единицы омов. Если отключить выходы, идущие на петлю размагничивания электронно-лучевой трубки, исключим участок из работы. Методика проверки простая. Если с петлей лампа горит, а без – нет, то придется искать новый шнурок. Визуально – толстый провод, охватывающий электронно-лучевую трубку по периметру. Чтобы с точностью 100% проверить позистор, потрудитесь выпаять. Включив питание, отслеживайте действия лампочки.

Что еще сгорит? В блоке питания при входе конденсатор большой емкости, рядом – силовой транзистор. Обе детали прозваниваются. У транзистора пробивается переход исток-сток, хотя возможны другие варианты. Если замечено, что половина диодного моста сгорела, говорит красноречиво: предохранитель потерпел неудачу. Вид поломки телевизора свидетельствует: внутри еще неисправность. А вот она уже привела к выходу из строя одной ветви диодного моста. Диагностику проводите, пока лампа вообще откажется загораться. Ключевым признаком правильно работающего телевизора является характерный гул, свидетельствующий: включилась строчная развертка.

Типичные дефекты некоторых моделей

Существуют также типовые дефекты у некоторых моделей. Например, в кинескопных телевизорах «Самсунг» нередко сгорает блок питания. Мастер меняет сетевые предохранители. Возможно также нарушение изображения по причине неисправности терморезистора, его меняют на новый.

Если телевизор вдруг задымил, необходимо его выключить и срочно вызвать мастера. Обычно причиной поломки становятся вздувшиеся конденсаторы, которые заменяют исправными.

Телевизоры Erisson со временем могут не переходить из дежурного режима в рабочее состояние. Это объясняется тем, что в устройстве активируется защита от прожога кинескопа, если есть поломка в узлах кадровой развертки. Помочь может замена неисправного транзистора на рабочий.

Телевизор LG кинескопный подвержен другой поломке. Со временем он может не включиться. Мастер произведет осмотр и проверит:

исправны ли конденсаторы;
нет ли микротрещин в плате и цепи питания;
не произошла ли отслойка контактов.

При обнаружении поломок мастер их устраняет, и техника радует своего владельца рабочим состоянием.

Конечно, ремонт кинескопных телевизоров следует поручать профессионалам. В этом случае можно быть уверенным в качестве сервиса, а телевизор прослужит не один год.

Другие причины поломки ТВ

Среди типичных и простых причин того, что телик не включается, может выступать пульт ДУ или отсутствие сигнала от антенного кабеля.

Неисправность пульта ДУ

Если телевизор не включается с пульта, для начала, необходимо убедиться в годности батареек. Если они севшие – замените их. Часто телеприемник не может включиться из-за загрязнения контактов под кнопками. Для этого его можно разобрать самому, и очистить контакты мягкой тканью от скопившейся грязи. Если ваш пульт падал, то возможно повреждение кварцевого излучателя. В таком случае он подлежит замене. Ну а если вы залили ПДУ водой или какой-либо другой жидкостью, и он после разборки и просушки не заработал, то его придется заменить на новый.

Более подробно о починке пульта ДУ можно узнать из следующего видео или статьи.

Нет ТВ сигнала

При ремонте телевизоров LG, Sharp c ЖК дисплеем, Рубин, Горизонт с такими же экранами, часто возникает ситуация, когда при вполне исправном аппарате не происходит его включение. Оказывается, причиной может послужить отсутствие ТВ сигнала в антенном кабеле. Происходит это из-за срабатывания защиты шумоподавления (в теликах Рубин, ее стали ставить не так давно), и агрегат переходит в режим ожидания. Поэтому, если вы обнаружили свой телик в нерабочем состоянии, не стоит паниковать, а требуется проверить наличие сигнала от передающей станции.

В заключение можно сказать — когда вы принимаете решение о самостоятельном ремонте телеприемника, следует трезво оценивать свои способности и знания в этом деле. Если вы чувствуете себя не уверенно, то лучше это дело доверить телемастеру, тем более, что 220 В никто не отменял, и незнание элементарных правил безопасности может повлечь за собой неприятные последствия.

Распространенные неисправности телевизоров

Современные ЖК телевизоры стали более компактными, и их починку проводить стало намного легче. Конечно, бывают поломки, которые сложно обнаружить без специального диагностического оборудования. Но чаще всего встречаются неисправности, которые можно обнаружить даже визуально, например, вздувшиеся конденсаторы. При такой поломке достаточно выпаять их и заменить на новые с такими же параметрами.

Все телеприемники одинаковы по своему устройству и состоят из блока питания (БП), материнской платы и модуля подсветки LCD (используются лампы) или ЛЕД (используются светодиоды). Материнку самостоятельно чинить не стоит, а БП и лампы подсветки экрана – вполне возможно.

Не получается включить или выключить телевизор

Если телевизор не получается включить совсем, то, скорее всего, причину проблемы нужно искать в блоке питания. Если в сети часто происходят перепады напряжения, то он просто мог перегореть. Также из-за этого может происходить самопроизвольное выключение устройства. Если модель оснащена специальной защитой, то при скачках напряжения она будет срабатывать и отключать технику.

Если же есть четкая уверенность, что с напряжением проблем нет, то причина может быть в появлении микротрещин на материнской плате.

Читайте подробнее, почему телевизор не включается.

Плохое качество звука

Если качество звука неожиданно резко упало, то связано это с неисправностью динамиков. Необходимо провести диагностику и проверить правильность их подключения. Все контакты должны находиться в хорошем состоянии. Если при осмотре никаких проблем не выявлено, то нужно детально изучить функционирование радиоканалов.

Отсутствующее изображение или его плохое качество

Одна из самых распространенных проблем. Заключается в том, что пользователь слышит звук работающего телевизора, но изображение отсутствует. В таком случае необходимо обратиться к помощи специалистов по ремонту. Возможных причин у данной неисправности может быть много и профессионал способен быстро определить ее. Чаще всего это будет одна из следующих поломок.

Есть звук, но отсутствует изображение – поломка видеоусилителя или матрицы.
Нет «картинки», звук есть, но периодически пропадает. В данном случае проблема, скорее всего, связана с разверткой.
Звук есть, а экран просто светится. Самое простое, что может быть – помехи тюнера. В худшем случае сломался видеопроцессор.
Звук и изображение есть, но картинка растянута не на весь экран. Это свидетельствует о том, что возникла поломка модуля кадровой развертки матрицы. Это происходит при частых скачках напряжения в сети, либо из-за неисправного блока питания.
Звук и изображение есть, но на экране появляется узкая полоса. Если она вертикальная, то это свидетельствует о вероятной поломке трансформатора срочной развертки. Горизонтальная полоса говорит о проблеме в самой кадровой развертке.
Звук есть. Изображение есть, но стало одноцветным. В таком случае нужно рассматривать в качестве причины поломку видеопроцессора или видеоусилителя.

Неисправность матрицы

Неисправность матрицы является одной из самых сложных проблем. Дело в том, что починить ее не получится, поэтому придется производить замену. Матрица является элементом, на котором выполняется построение изображения. Сломаться она может по следующим причинам:

телевизор роняли, или по экрану чем-то ударили;
контакты матрицы подверглись воздействию жидкости;
элемент оказался бракованным;
матрица долго эксплуатировалась и износилась за это время.

О том, что матрица повреждена, могут свидетельствовать следующие признаки:

на экране появляются полосы разного цвета;
черные круги на «картинке»;
изображение подвисает или полностью исчезает.

Проблема с разверткой

Определить, что проблема связана с неисправностями кадровой развертки, можно по следующим факторам:

изображение уменьшилось или сместилось в сторону;
нарушилась центровка или появились линии;
кадровая развертка отсутствует полностью – на экране вместо изображения находится только белая светящаяся полоса.

В данной ситуации причиной неисправности является блок генератора кадровой развертки. В нем находится много электронных элементов. Поэтому необходимо вызвать специалиста, которой сможет точно определить, какой из них необходимо заменить, и выполнит ремонт.

Кинескопный телевизор не включается

Для CRT ТВ надо прозвонить все детали БП в следующей последовательности:

DAEWOO 21V1T с неисправностью – телевизор не включается.

При осмотре обнаружил только сгоревший предохранителя на 3,15 ампер, впаял вместо него лампу накаливания на 95 ватт и включил ТВ. Лампочка ярко засветилась и не изменила своей яркости даже через 30 секунд. (Время необходимое для разогрева позистора в системе размагничевания кинескопа.)

Отключил систему размагничивания кинескопа от системной платы и включил ТВ еще раз. Лампа накаливания потухла, а в схеме появилось дежурное напряжение. Значит проблемма возникла из-за позистора. Заменив его телевизор включился.

Телевизор LG 21FC2RG на шасси MC-059A не включается

Так как из блок питания слышались специфические писки и щелчки было ясно, что он работает в серьезной перегрузке. Проверив цепь +B (110в)нашел пробитый накоротко диод D226.

Но не спишите радоваться, проблемма может быть и в блоке строчной развертки. Отключив перемычку J812, КЗ с диода исчезло. Зато проверив строчный транзистор Q401, предварительно выпав его нашел истинную причину замыкания.

Так как строчные транзисторы обычно не сгораяют, полез дальше по схеме. При визуальном осмотре возле анодного вывода ТДКС увидел нагар, заменив его и строчник убедился в полной работоспособности ТВ.

LG 21FK2RG-Z4 на шасси CW81B с этой же неисправностью.

Временно заменив обнаруженный сгоревший предохранитель на лампу накаливания включил аппарат. По долговременному яркому свечению, решил отключить позистор. На схеме появилась дежурка. После замены позистора и предохранителя ТВ заработал

Вскрыв неисправный радиокомпонент увидел сильные разрушения внутренних элементов, что и вызвало короткое замыкание.

LG 21FS2CG, собранный на шасси mc-059c не включается

При попытке включить ТВ слышны характерные щелчки из блока питания. Проверив строчный транзистор C6090 вычислил виновного. В схеме его раскачки проверил также C414, она почти в два раза отличалась от номинала. Заменив их на аналогичные, убедился в исправности устройства.

Rainford TV5555 на шасси 11Ak30A4 – При попытке включения, телевизор издает писк и переходит в дежурный режим.

Заметиив вздутый конденсатор C623 47мкф на 160в, заменил его на новый. Прозвонив строчный транзистор BU808DF обнаружил, что его эмиттерный переход звонится в обе стороны. На всякий заменил помимо строчника и емкость C613, т.к она стоит в цепи раскачки транзистора.

ЖК телевизор не включается

Блок питания у ЖК ТВ может быть:

Ремонт LED TV Elenberg E39Q2510A – не включается. Что можно сделать? (BRAVIS LED39A20, ELECTRON 39-985).

Подробней смотри в видео руководстве:

https://youtube.com/watch?v=suB134BsGCA

Ремонт ЖК телевизора Samsung LE32R81B – не включается:

На ремонт доставили телевизор Saturn TV LCD32T с неисправностью «Не включается». Со слов владельца техники, в последнее время телевизор включался где-то через минут 5, потом через 10, теперь он совсем не выходит в рабочий режим.

После разборки устройства, в первую очередь проверил блок питания, вздутых конденсаторов не обнаружил, все напряжения были в норме. Поэтому заподозрил слетевшую прошивку, т.к новой флешки 25Q32FVSIG у меня не было, решил прошить родную. Прошивку телевизора скачал отсюда.

После прошивки программатором, телевизор заработал.

Ремонт кадровой развертки на примере телевизора AIWA TV-215KE

13.11.2015 Lega95 1 Комментарий

Привет. Сегодня будем ремонтировать телевизор с неисправной кадровой разверткой на примере старенького телевизора AIWA TV-215KE.

Для тех, кто вообще не разбирается в телевизорах поясню, что кадровая развертка неисправна, если по средине экрана светится яркая горизонтальная полоса, как и в нашем примере. Бывают еще другие поломки кадровой развертки, такие как заворот изображения, или же маленький размер по вертикали, но эти неисправности разберем уже в других статьях.

Как всегда ремонт телевизора начнем с его разборки и внешнего осмотра деталей на предмет дефектов. Сразу отмечу, что этот телевизор как «сборная Советского Союза», так как в нем использован отдельный самодельный блок питания, родной просто отключен и все запчасти выпаяны. Так же использован радиоканал от советских телевизоров 3УСТЦ. Какую именно функцию он там выполняет я не разбирался, но сделано все довольно красиво и аккуратно. У мастера, который делал все эти переделки, руки растут определенно из нужного места.

Радиоканал от 3УСТЦ в телевизоре AIWA TV-215KE

При внешнем осмотре сразу бросился в глаза выгоревший резистор рядом с ТДКС.

Для продолжения ремонта используем схему.

Кадровая развертка этого телевизора собрана на микросхеме LA7832. Наши сгоревшие элементы находятся в цепи формирования питающего напряжения 25 вольт, которое заводятся на 6 ногу нашей микросхемы LA7832.

Схема кадровой телевизора AIWA TV-215KE

Скажу сразу, если диод и защитное сопротивление сгоревшие, то велика вероятность выхода из строя и самой микросхемы. Так что я решил сразу ее выпаять и заменить на новую.

Прогар на кадровой LA7832

Выпаяв микросхему, увидел большой прогар не ее корпусе, так что решение о ее замене было вполне обоснованным. Полным аналогом LA7832 является LA7840, которую и установим вместо сгоревшей.

Заменив микросхему и установив новый диод и резистор, приступим к поиску причины выхода из строя микросхемы LA7832. Наши сгоревшие элементы являются следствием, а не причиной поломки. Основных причин выхода из строя кадровой микросхемы в данном случае я выделяю две, а именно завышенное напряжение на микросхему или же недостаточная фильтрация этого напряжения. Так как питающее напряжение 115в я померял в начале ремонта, осталось проверить сами электролиты. По схеме их всего 2, это с832 1000мкф на 35в и С510 220 мкф на 35в. С832 оказался рабочим, а вот С510 с завышенным ESR, что возможно и привело к поломке телевизора.

Завышеный ESR конденсатора С510

Установив все на место, включил телевизор. Кадровая развертка появилась. Через 15 мин работы, микросхема нагрелась всего до 40 градусов, что является хорошим результатом.

Впаянная микросхема LA7840

Вот такой ремонт у нас получился

Спасибо за внимание

AIWA_TV-215KE.rar
