Ремонт стиралок бош своими руками

Коды ошибок

Коды ошибок, как правило, появляются, когда выходит из строя один из элементов системы. Домашний мастер может сэкономить время и деньги, если быстро идентифицирует ошибку с помощью данных кодов.

Машины серии Bosch Maxx 4, Bosch Classixx 5, Bosch Maxx 6 или стиральная машина Bosch Classixx сигнализируют о неправильной работе следующими символами:

• F16 — во время запуска программ открыто отверстие загрузки белья.
• F17 — превышение заданного времени поступления воды в систему. Причинами являются засоры клапанов и фильтров, закрытый вентиль подачи воды в систему.
• F18 — истекло время слива воды. Возможен засор в сливном клапане, вышел из строя датчик уровня воды.
• F19 — истекло стандартное время нагрева воды стиральной машины. Типичные причины — низкое напряжение в сети, выход из строя тэна, термостата.
• F20 — отсутствие нагрева воды. Возможен выход из строя термостата или тэна.
• F21 — поломка барабана. Поломка возникает из-за сломавшегося реле, реверса тахогенератора.
• F22 — нарушение работы датчика NTC. Связано с коротким замыканием и обрывами в цепи электропроводки.
• F23 — активация системы Аквастоп. В поддоне находится жидкость, в электроцепи наблюдается разрыв.
• F25 — ошибка датчика мутности.
• F26 — сбои в работе аналогового датчика.
• F27 — неполадки сигнализатора потока.
• F28 — поломка датчика давления жидкости.
• F29 — неправильная работа мотора.
• F30 — отсутствие вращения двигателя.
• F40 — нарушение синхронизации электрооборудования. Причиной является несоответствие показателей местной электросети необходимым техническим характеристикам машин.
• F50 — низкая или высокая скорость потока.
• F51 — ошибка двери.
• F53 — сбой функциональной защиты.
• F54 — нарушение работы модуля управления.
• F63 — ошибка модуля управления.

Коды ошибок стиральных машин Бош Maxx 5,6,7.

Начнем с кодов ошибок стиральных машин Бош Maxx 5,6,7. В приведенной ниже таблице показаны основные ошибки стиральной машины Бош, которые доступны пользователю в случае возникновения неисправности. Коды ошибок стиральных машин Бош Maxx 5,6,7 выводятся на обычном режиме стирки, поэтому пользователь сам может идентифицировать неисправность своей машинки. Коды неисправностей выводятся на дисплей, а при его отсутствии считываются по комбинации мигания индикаторов отжима. И тот и другой вариант есть в таблице.

Сервисный тест Bosch Maxx 4

В процессе эксплуатации немецких машинок Бош неисправности возникают реже, чем у конкурентов, тем не менее, производитель снабдил каждую модель Bosch Maxx специальным сервисным тестом, так называемым режимом самодиагностики, который может определить работоспособность всех функций системы. Данная функция очень полезна, если сломалось несколько компонентов системы.

Запуск режима диагностики выполняется по-разному в зависимости от линейки: Bosch Maxx 4, Bosch Maxx 5, Bosch classixx 5 и др.

Рассмотрим тест на примере серии Bosch Maxx 4.

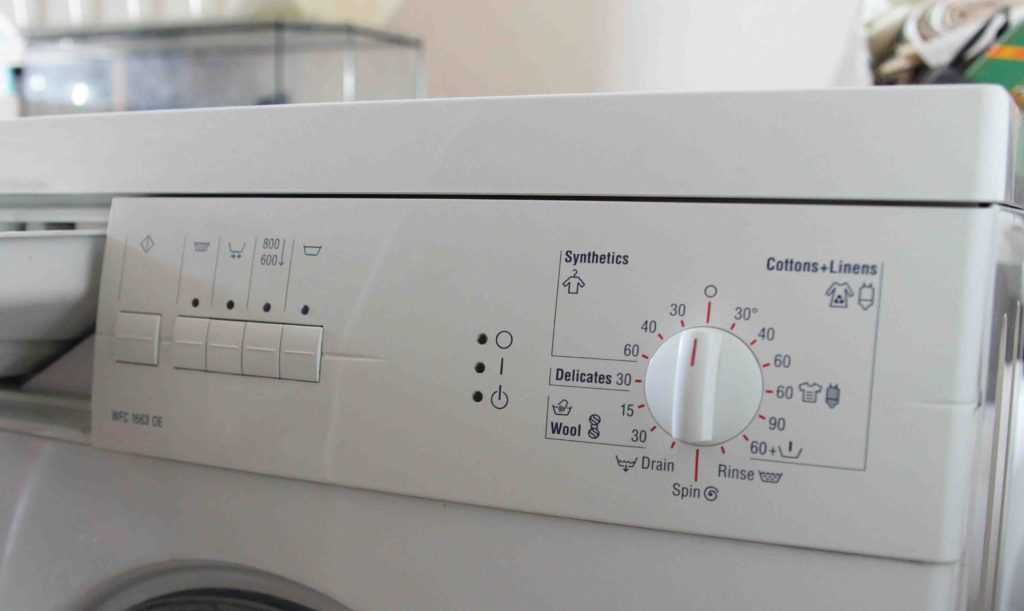

Для запуска самодиагностики Bosch Maxx 4 выключаем машинку. Нажимаем одновременно кнопки дополнительных функций и поворачиваем рукоятку режимов на 30° хлопок. После успешного запуска можно приступать к выбору теста.

Программы Bosch Maxx 4 соответствуют следующим тестам:

1. хлопок 60° — проверка электродвигателя;
2. хлопок 60° эконом — сливной насос;
3. хлопок 90° — нагреватель;
4. отжим — основной клапан;
5. слив — предварительный клапан.

Для пуска программы на Bosch Maxx 4 нажимаем кнопку «старт». О неисправностях сигнализируют комбинации светодиодов. В старших моделях Бош Макс коды ошибок выводятся на дисплей.

Как устранить шум в барабане машины

Шум в барабане может появиться из-за износа амортизаторов, подшипников и оторванного противовеса.

Перед заменой амортизаторов нужно внимательно отсмотреть барабан стиральной машины Bosch с помощью фонарика. Вероятно, в нем застрял мелкий предмет, который издает шум при вращении барабана.  Как заменить амортизаторы в стиральной машине вы можете узнать из следующего видео:

Причиной шума также может быть разболтавшиеся противовесы, которые расположены внизу стиральной машины Bosch и под верхней крышкой. Для устранения этой неисправности надо подтянуть крепежи противовеса.

Если закрепить противовес не удается, то рекомендуется заменить его на аналогичный. Данная поломка встречается довольно редко.

Общие рекомендации

Сегодня стиральные машины Bosch считаются одними из самых популярных и востребованных. Известный бренд давно завоевал рынок, поэтому во многих жилищах можно встретить бытовую технику его производства. Если вы запланировали самостоятельно разобрать машинку Bosch в домашних условиях, вам стоит вооружиться некоторыми полезными советами и рекомендациями.

Особенно аккуратно надо снимать управляющую панель машинок Bosch. К этой детали тянутся короткие пучки проводов. Если вы дерните запчасть с излишним усердием, они попросту порвутся.

Не беритесь своими руками разбирать брендовую технику, если вас напугала описанная инструкция. Если боитесь совершить серьезную ошибку при сборке или разборке машинки, лучше доверить все работы работникам сервиса или опытным ремонтникам. Если аппарат еще на гарантии, его нельзя чинить самостоятельно – надо отправляться в сервисный центр Bosch, иначе вы лишитесь гарантийного обслуживания.

С некоторыми особенностями разборки стиральной машины Bosch можно познакомиться в следующем видео.

Подготовка к работе

Проведение абсолютно любых работ не обходится без подготовительного этапа. В случае с разборкой фирменной стиральной машины Bosh домашнему мастеру первым делом понадобится разузнать всю информацию, касающуюся ее устройства и конструкции. Четко представляя, где расположена та или иная деталь, демонтажные работы проходят гораздо легче и быстрее.

Перед разборкой стиральной машины надо подготовить ряд необходимых инструментов. Желательно, чтобы они были у вас под рукой во время рабочего процесса, чтобы в нужный момент не пришлось искать требуемое приспособление, зря теряя время. Для разбора устройства домашнему мастеру понадобятся:

• ключи – гаечные и разводные, разных размеров (в идеале рекомендуется припасти целый набор ключей);
• молоток – желательно подготовить несколько разноразмерных молотков (какой именно понадобится для демонтажных работ, будет зависеть от конкретного типа возникшей неисправности и модификации агрегата);
• отвертки – поскольку в конструкции нынешних машинок предусмотрены комплектующие, зафиксированные при помощи разных шурупов, нужно будет использовать отвертки нескольких видов, а именно: шестигранную, крестовую, с прямым шлицом;
• плоскогубцы;
• молот.

Агрегат понадобится вытащить на свободное пространство, где не будет никаких помех. Нередко люди занимаются разборкой машинок в гараже или мастерской, но не у всех пользователей есть такая возможность. Если вы можете разобрать бытовую технику только у себя дома, вам понадобится предварительно расчистить свободное место для комфортного проведения всех запланированных работ.

МОНТАЖ

2.1. Установка

Для безупречной работы, приборы должны быть выровнены при помощи ножек. Если
прибор устанавливается на цоколь, прибор в целях безопасности должен быть
зафиксирован при помощи крепежного комплекта № 080451. Если прибор
устанавливается под рабочую поверхность, то вместо верхней крышки прибора должен
быть установлен специальный металлический лист.

2.2. Залив воды

Убедитесь в наличии возможности подключения к центральному водопроводу (3/4
дюймов). Оптимальное давление воды в водопроводе должно быть в пределах
100-1000кПа (1 до 10 Бар). Поток воды из открытого крана должен составлять
минимум 8 л/минуту. При давлении >10 Бар нужно установить редуктор.

2.2.1. Версия с клапаном Aqua Stop  (опционно)

Aqua-Stop поставляется с шлангом длиной примерно 1,5 м. Шланг можно удлинить
до 2,5 м оригинальным удлинительным патрубком WZ10130 / WMZ2380 или более
длинным шлангом с аква-стопом (купить в сервисе № 665053, 310 см). Вентиль может
быть установлен только так, как указано на рисунке. Его нельзя размещать в воде,
однако его можно разместить в зоне с 1 классом защиты, если прибор подключён
через УЗО на 30 mA. Розетка должна быть в зоне с классом защиты 3 или выше.

Рис. 2 Aqua-Stop поставляется с шлангом

2.2.2 Горячая вода (опционно)

Приборы, работающие с горячей водопроводной водой, оснащены двумя вентилями.
Вентиль для горячей воды имеет маркировку красным цветом, t воды не должна
превышать 60°C.

2.3. Слив воды

Длина сливного шланга может быть увеличена до 4 м (432060 2,20 м), но только
если шланг лежит на полу и имеет не более чем одно соединение. Приборы без
Аква-Стоп не имеют возврат контейнера. Сливной шланг не должен быть установлен
ниже 60 см.

2.4. Электроподключение

Прибор можно подключать только к розетке с заземлением. Учитывайте параметры
на заводской табличке. Автомат защитного отключения должен быть рассчитан на 10
А. Кабель подключение длиной 3 м (заземленной вилкой):но:481580.

Рис. 3 Подключение машины к коммуникациям

Что и как ремонтируем дома

Далее на примере ремонта стиральной машины Bosch Maxx 5 расскажем подробнее о том, какие неисправности можно устранить самостоятельно:

Чистка фильтров. Названные детали наиболее подвержены засорам. Сливной фильтр размещается в нижнем углу машинки, за небольшой панелью, и закрыт крышкой. Чтобы открыть фильтр, нужно провернуть ручку крышки против часовой стрелки. Очищать требуется не только фильтры, но и место их установки – там также собирается грязь. Перед тем как доставать сливной фильтр, расстелите под ним тряпки – на них будет стекать вода во время извлечения детали. Входной фильтр располагается в месте подключения шланга залива воды.

Ремонт или замена сливного насоса. Добраться до него можно, сняв переднюю панель машинки. Как это сделать? Вытащите лоток-распределитель для моющих средств. Открутите шуруп, расположенный справа внизу в открывшейся нише. Снимите нижнюю панель – для этого выкрутите шуруп рядом со сливным фильтром, потом шурупы в нижней части панели. Удалите металлическое кольцо, фиксирующее уплотнитель на люке, с помощью отвертки отогнув пружину, и демонтируйте сам уплотнитель. Потяните за нижний край передней панели и снимите ее. Чтобы снять насос, надо отсоединить провода от замка люка. Итак, насос у вас в руках. Разберите его и проверьте на наличие посторонних предметов. Крыльчатка механизма должна свободно вращаться в обе стороны. Если ничто не мешает ее движению, проверьте мультиметром сопротивление обмотки – показатель 200 Ом говорит о ее исправности.

Замена нагревательного элемента – ТЭНа. Снимите заднюю стенку корпуса. Снизу бака вы обнаружите хвостовик (два контакта с подведенными к ним проводами). Измерьте его сопротивление мультиметром. Значение должно быть 30 Ом. Отсутствие цифр или знак бесконечности свидетельствуют о том, что ТЭН подлежит замене. Его нужно извлечь, отсоединив провода и открутив гайку между контактами. Спираль может прикипеть и не сниматься. Слегка постучите по ней резиновым молотком или размягчите накипь специальным средством, например WD-40. После того как вы достали ТЭН, очистите внутренние края отверстия в баке и только тогда монтируйте новую деталь

Для замены важно использовать нагреватель, предназначенный именно для вашей модели. Если вы поставите другой, он может сгореть сразу же (а вместе с ним и модуль управления).

Устранение неисправностей прессостата

Как отремонтировать эту деталь? Сбои в работе датчика уровня воды могут быть связаны не только с его окончательной поломкой. Сам элемент может оказаться исправным – просто в трубке, которая крепится к нему, может образоваться засор. Прессостат находится под верхней крышкой в правом углу и держится на двух шурупах. Проверьте его трубку и контакты, в случае необходимости очистите их. При необходимости замените датчик.

Замена подшипников. Данная процедура потребует полной разборки стиральной машины. Во время демонтажа не отсоединяйте провода от блока управления – его будет трудно подключить обратно. Демонтируйте деталь и положите ее на верхнюю раму или повесьте на специальный крюк. Как разобрать машинку? При ремонте стиральной машины Bosch, чтобы открутить барабан, нужно сначала отвинтить рессоры. Бак соединяется двумя пластиковыми защелками, которые придется сломать. Неисправные подшипники аккуратно выбивают из гнезда при помощи молотка и долота, зачищают место посадки и затем устанавливают новые детали.

Теперь вы знаете, как починить агрегат в домашних условиях. Подобным образом осуществляется и ремонт стиральных машин Bosch Maxx 4.

Диагностика поломок

Инструкция по эксплуатации стиральной машины Bosch должна содержать информацию о том, как выполнить такую диагностику. Если барабан перестал вращаться, то необходимо выполнить следующую последовательность действий:

1. Закрыть дверцу;
2. Ручку выбора программ установить в положение «Выкл»;
3. Подождать пару секунд;
4. Ручку отжима следует установить в положение «Отжим»;
5. Далее подождать пока не начнет мигать кнопка «Старт»;
6. Удерживаем кнопку «Обороты отжима» в нажатом состоянии;
7. Подождать, пока кнопка «Старт» не замигает снова;
8. Установить ручку в режим «Слив»;
9. Отпустить кнопку «Обороты отжима»;
10. Определить последнюю поломку по коду ошибок для стиральной машины Бош.

Программа удаляет из памяти последнюю ошибку и запускает диагностику. Для проверки электродвигателя необходимо ручку выбора режимов установить в положение 3.

Для проверки сливного насоса установить ручку в положение 4. Проверить ТЭН можно, установив положение 5. Диагностика клапанов залива горячей или холодной воды осуществляется при выборе положений 6 и 7. При выборе положение 8 тестируется клапан залива воды в процессе основной стирки, а 9 – предварительной стирки.

Ремонтируем стиральную машину-автомат Бош: добираемся до оснащения своими руками

Неисправности из нашего списка ниже вы сможете устранить своими руками при условии, что внимательно отнесётесь к процессу сборки-разборки устройства и правильно выполните замену или другую манипуляцию относительно внутреннего оснащения.

Вышел из строя сливной насос: методика его замены

Перед разборкой устройства обязательно слейте с него воду, иначе промочите все детали в машинке. Чтобы добраться до сливного насоса машинки, вам необходимо разобрать заднюю и верхнюю стенку корпуса бытового прибора. После чего перевернуть машину набок, предварительно зафиксировав барабан болтами. Затем снимаем насос, отсоединив клеммы. После проделанной манипуляции берём новую конструкцию, подходящую к этой модели машинки, и надёжно фиксируем на прежнее место.

Ремонт подшипника собственноручно: этапы процедуры

Подшипник в стиральной машине отвечает за корректную работу барабана, если он изнашивается, то его нужно заменить, чтобы не подвергать поломке сам барабан. Чтобы это сделать, следует алгоритму:

1. Снимаем корпус со «стиралки», удаляем лишнюю воду и мусор с бака.
2. Сложность заключается в том, что нужно отсоединять все панели, дозатор для порошка, вынимать хомут и манжет дверцы, вытаскивать блокиратор.
3. Когда эти действия произведены, приступаем к откреплению бака. Для этого вынимаются все фиксирующие болты.
4. Ремень привода следует оттянуть в сторону, чтобы случайно не повредить его.
5. Раскрутите все болты, которые держатся на пластиковом баке, и снимите его с пружин.
6. Добравшись до металлической части барабана, снимите с него шкив и имеющиеся болты.
7. На задней части барабана установлен металлический подшипник.
8. Выбейте повреждённую деталь и установите новую, выполняя все действия с точностью наоборот.

Полезно знать! Чтобы не спутать все соединения при сборке, лучше всего сфотографировать сложные этапы работы. Таким образом, вам удастся безошибочно сконструировать стиральную машинку.

Как снять и поменять ремень привода на «стиралке» Бош

Замена приводного ремня проводится в течение нескольких минут, соответственно, эта работа считается элементарной. Всё, что вам нужно, − это открепить все винты на задней выпуклой крышке. Открыв её, вы увидите привод двигателя и барабана, по которому движется ремень.

Чтобы снять, необходимо аккуратно оттягивать его с деталей, слегка прокручивая колесо барабана. Аналогичным образом наденьте новый ремень. Для наглядности посмотрите это короткое видео.

Процедура замены нагревательного элемента

Если вода в бак стиральной машинки набирается холодная, и в процессе функциональности прибора не нагревается, — это говорит о том, что бельё вряд ли отстирается. Если взглянуть внутрь проблемы, то всему виной порча ТЭНа. Чтобы его извлечь, рассмотрим следующую короткую инструкцию.

Как вы видите, разборка стиральной машины «Бош» для замены нагревателя — это весьма длительная и кропотливая работа, поэтому стоит отнестись внимательно ко всем моментам.

Как почистить засор сливного шланга при ремонте стиральной машины Bosh на дому

В процессе долгой эксплуатации машинки-автомата вы могли заметить, что вода при включении поступает в бак не так быстро, как это происходило изначально. Если это не проблема с давлением вашего водопровода, тогда засорился фильтр пускового шланга.

Для того чтобы его почистить, вам необходимо открепить трубку на задней части корпуса машины. Снять сеточку, которая помещается внутрь шланга и прикручивается при помощи резьбы. Хорошо промойте её под проточной водой и просушите. После чего установите на место и наслаждайтесь отличным напором воды.

Неисправность электрики или электроники

Не являясь специалистом в области электроники или электрики стиральных машинок-автоматов, лучше обратиться в сервисную службу, которая выполнит диагностику и необходимый ремонт. Более детально о нюансах ремонта этой части устройства можно узнать из видео ниже.

Замена приводного ремня и подшипников

Замена подшипников на стиральной технике Бош является достаточно сложной задачей, поскольку для этого нужно будет разобрать практически всю стиральную машину. Посмотрите видео о том, как выполнить замену подшипников:

Остановку электродвигателя может вызвать износ приводного ремня. Заменить этот элемент можно самостоятельно. Для этого надо выполнить следующую последовательность действий:

1. Открыть заднюю крышку стиральной машины Bosch;
2. Запомнить, как закреплен ремень на бороздах шкива. А лучше сфотографировать этот элемент.
3. Взять ремень немного ниже шкива и аккуратно потянуть его на себя.
4. Свободной рукой повернуть шкив против часовой стрелки.
5. Вытащить из корпуса стиралки старый ремень.
6. Одеть новый ремень на мотор стиральной машины Bosch.
7. Натянуть ремень одной рукой, а второй попытаться одеть приводной ремень на шкив.
8. Повернуть шкив против часовой стрелки, не ослабляя при этом ремень. При этом необходимо попытаться надеть ремень полностью.
9. Установить крышку корпуса стиральной машины Bosch.

Онлайн-диагностика стиральной машины

Если Ваша машинка перестала нормально стирать или полоскать белье, то произошел какой-то сбой или случилась поломка. Вы можете самостоятельно попробовать найти проблему.

Выберите какую операцию не выполняет Ваша стиральная машина:

1. Не сливает 2. Не вращает барабан 3. Не отжимает белье 4. Шумит, стучит, гудит при отжиме 5. Не включается

Подробнее о том, как сбросить ошибку F21, можно узнать в этой статье. Так вот, после многократных попыток, код неисправности не исчезал с дисплея. В итоге, снова дополнительно был демонтирован двигатель, и после проверки контактов — обнаружена утечка тока на корпус. Именно из-за этого ошибку не удавалось сбросить.

Но продувка и прочистка доступных частей — не помогла. Во многом из-за того, что моторы стиральных машин Бош очень плотно укомплектованы.

Диагностика поломок

Современные стиральные машины Бош содержат специальную программу, которая позволяет определить неисправности, не обращаясь за помощью к мастеру.

Инструкция по эксплуатации стиральной машины Bosch должна содержать информацию о том, как выполнить такую диагностику. Если барабан перестал вращаться, то необходимо выполнить следующую последовательность действий:

1. Закрыть дверцу;
2. Ручку выбора программ установить в положение «Выкл»;
3. Подождать пару секунд;
4. Ручку отжима следует установить в положение «Отжим»;
5. Далее подождать пока не начнет мигать кнопка «Старт»;
6. Удерживаем кнопку «Обороты отжима» в нажатом состоянии;
7. Подождать, пока кнопка «Старт» не замигает снова;
8. Установить ручку в режим «Слив»;
9. Отпустить кнопку «Обороты отжима»;
10. Определить последнюю поломку по коду ошибок для стиральной машины Бош.

Программа удаляет из памяти последнюю ошибку и запускает диагностику. Для проверки электродвигателя необходимо ручку выбора режимов установить в положение 3.

Для проверки сливного насоса установить ручку в положение 4. Проверить ТЭН можно, установив положение 5. Диагностика клапанов залива горячей или холодной воды осуществляется при выборе положений 6 и 7. При выборе положение 8 тестируется клапан залива воды в процессе основной стирки, а 9 – предварительной стирки.

Что и как ремонтируем дома

Далее на примере ремонта стиральной машины Bosch Maxx 5 расскажем подробнее о том, какие неисправности можно устранить самостоятельно:

Чистка фильтров. Названные детали наиболее подвержены засорам. Сливной фильтр размещается в нижнем углу машинки, за небольшой панелью, и закрыт крышкой. Чтобы открыть фильтр, нужно провернуть ручку крышки против часовой стрелки. Очищать требуется не только фильтры, но и место их установки – там также собирается грязь. Перед тем как доставать сливной фильтр, расстелите под ним тряпки – на них будет стекать вода во время извлечения детали. Входной фильтр располагается в месте подключения шланга залива воды.
Ремонт или замена сливного насоса. Добраться до него можно, сняв переднюю панель машинки. Как это сделать? Вытащите лоток-распределитель для моющих средств. Открутите шуруп, расположенный справа внизу в открывшейся нише. Снимите нижнюю панель – для этого выкрутите шуруп рядом со сливным фильтром, потом шурупы в нижней части панели. Удалите металлическое кольцо, фиксирующее уплотнитель на люке, с помощью отвертки отогнув пружину, и демонтируйте сам уплотнитель. Потяните за нижний край передней панели и снимите ее. Чтобы снять насос, надо отсоединить провода от замка люка. Итак, насос у вас в руках. Разберите его и проверьте на наличие посторонних предметов. Крыльчатка механизма должна свободно вращаться в обе стороны. Если ничто не мешает ее движению, проверьте мультиметром сопротивление обмотки – показатель 200 Ом говорит о ее исправности.
Замена нагревательного элемента – ТЭНа. Снимите заднюю стенку корпуса. Снизу бака вы обнаружите хвостовик (два контакта с подведенными к ним проводами). Измерьте его сопротивление мультиметром. Значение должно быть 30 Ом. Отсутствие цифр или знак бесконечности свидетельствуют о том, что ТЭН подлежит замене. Его нужно извлечь, отсоединив провода и открутив гайку между контактами. Спираль может прикипеть и не сниматься. Слегка постучите по ней резиновым молотком или размягчите накипь специальным средством, например WD-40. После того как вы достали ТЭН, очистите внутренние края отверстия в баке и только тогда монтируйте новую деталь

Для замены важно использовать нагреватель, предназначенный именно для вашей модели. Если вы поставите другой, он может сгореть сразу же (а вместе с ним и модуль управления)

Устранение неисправностей прессостата. Как отремонтировать эту деталь? Сбои в работе датчика уровня воды могут быть связаны не только с его окончательной поломкой. Сам элемент может оказаться исправным – просто в трубке, которая крепится к нему, может образоваться засор. Прессостат находится под верхней крышкой в правом углу и держится на двух шурупах. Проверьте его трубку и контакты, в случае необходимости очистите их. При необходимости замените датчик.
Замена подшипников. Данная процедура потребует полной разборки стиральной машины. Во время демонтажа не отсоединяйте провода от блока управления – его будет трудно подключить обратно. Демонтируйте деталь и положите ее на верхнюю раму или повесьте на специальный крюк. Как разобрать машинку? При ремонте стиральной машины Bosch, чтобы открутить барабан, нужно сначала отвинтить рессоры. Бак соединяется двумя пластиковыми защелками, которые придется сломать. Неисправные подшипники аккуратно выбивают из гнезда при помощи молотка и долота, зачищают место посадки и затем устанавливают новые детали.

Теперь вы знаете, как починить агрегат в домашних условиях. Подобным образом осуществляется и ремонт стиральных машин Bosch Maxx 4.
