Неисправности стиральных машин lg

Обзор типичных неисправностей стиральных машин Элджи. Диагностика поломок и их устранение своими руками в домашних условиях.

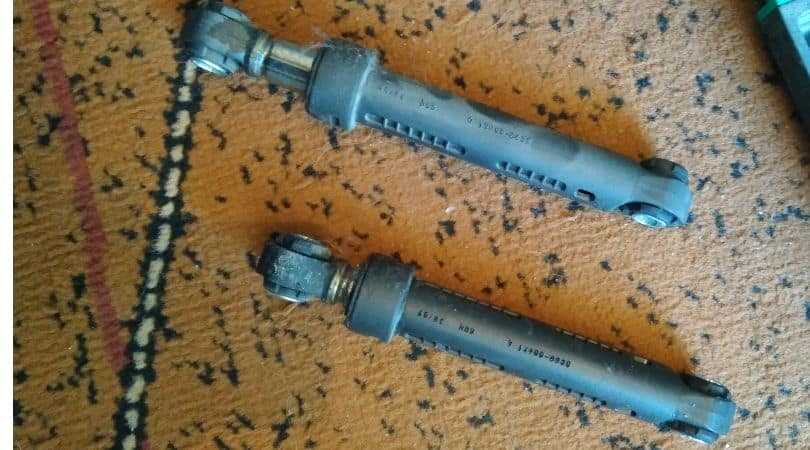

Устройство амортизаторов и демпферов стиральной машины

Фрикционный амортизатор (1) предназначен для барабанных стиральных машин с центробежным ходом. Амортизатор содержит корпус (2) и установленный в нем параллельно его продольной оси (2а) и выведенный из корпуса (2) подвижный толкатель (4), на его конце, находящемся в корпусе (2), подвижно установлена фрикционная накладка. Фрикционная накладка (8) или несущее фрикционную накладку (8) тело снабжено установочным гнездом (22) для приема распорки (23). Фрикционная накладка (8) подвижно установлена на толкателе (4), направляющий элемент (20) с предварительным напряжением установлен между фрикционной накладкой (8) и согласованной с ней направляющей поверхностью или, соответственно, поверхностью (21) скольжения, причем предусмотрена распорка (23) для установления фрикционно-эффективного геометрического параметра (24) и/или для натяжения фрикционной накладки (8), чтобы оказывать воздействие на силу трения между фрикционной накладкой и согласованной поверхностью скольжения. Распорка (23) выполнена в виде согласованного с фрикционной накладкой (8) фиксирующего или крепежного элемента направляющего элемента (20). 2 н. и 21 з.п. ф-лы, 9 ил.

Ссылка на источник схематического описания: https://findpatent.ru/patent/248/2486299.html

Каждый демпфер работает за счет возникающего сопротивления при взаимном движении его составных частей. Большая часть амортизаторов, имеют классическую конфигурацию и состоят из неподвижного корпуса, цилиндра и подвижного штока (поршня), который ходит в цилиндре.

На штоке или внутри корпуса, устанавливаются различные полимерные и резиновые прокладки (уплотнительные кольца), смазанные специальной смазкой, обеспечивающие плотное взаимодействие поверхностей. Корпус демпфера крепится к днищу машины через специальный сайлентблок (резинометаллический шарнир), а шток подсоединяется к баку машины. Для обеспечения продольного движения, обе части закрепляются при помощи скользящих металлических пальцев, а сам палец фиксируется от осевого смещения шпонками различных видов.

Амортизаторы в разных моделях стиральных машин, могут отличаться:

  • Размерами (длина, ширина);
  • Материалом (пластик, метал);
  • Формой и видом крепления.

Например, демпферы для стиральной машины Candy имеют довольно специфическое крепление корпуса. Крепится он на заклепках к днищу агрегата, а шток крепится к баку через втулку при помощи болта.

Демпферы у стиральных машин Bosch, имеют прочный пластиковый корпус и цилиндр с металлическим основанием. Крепятся они к барабану при помощи болта через металлическую обрезиненную втулку, а к корпусу через полимерную втулку пластиковым пальцем.

Профилактика

Чтобы машина служила долгие годы и не нуждалась в замене амортизаторов нужно придерживаться следующих несложных правил:

место для установки стиральной машины должно быть ровным, без наклонов и с жесткой поверхностью;
рекомендуется ознакомиться с техническими характеристиками техники и не перегружать ее вещами;
важно проверять карманы на наличие мелочей, а также осматривать одежду на предмет наличия опасных декоративных элементов;
нельзя игнорировать тревожные сигналы (стук, гул, усиленная вибрация), которые подает машинка и всегда вовремя проводить ремонт деталей и устранять прочие неисправности.

Провести осмотр, ремонт и замену амортизаторов для стиральной машины можно своими руками в домашних условиях. Для этого достаточно просто следовать инструкции, закупить запчасти, подготовить рабочий инструмент и место для разборки. Амортизаторы для стиральных машин – ремонт своими рукамиСсылка на основную публикацию

  • remontcma.ru
  • comp-plus.ru
  • mashmaster.ru
  • stiralkainfo.ru

Почему выходит из строя модуль управления

Причин отказа управляющего контроллера может быть несколько. Перечислим основные, с указанием возможных вариантов несложного ремонта:

  1. Заводской брак. Он определяется визуально – по некачественным пропайкам контактов, отслаивающимся дорожкам, наплывам флюса в зонах установки центрального чипа. Если машинка на гарантии, не стоит демонтировать модуль самостоятельно. Электронная плата заменяется в условиях мастерской по гарантии. Заводской брак проявляется очень быстро, в течение первых недель-месяца эксплуатации.
  2. Несоответствие параметров электросети. Частые броски, перепады, превышение предельных напряжений могут привести к выходу из строя тонкой электроники. Параметры, которые должны соблюдаться, обычно указываются в инструкции. Чаще всего поломка из-за недостатков энергопитания легко идентифицируется в ходе тестирования платы для стиральной машины. Сервисные центры всеми силами стараются признать такой случай поломки не гарантийным.
  3. Отказ или ненадлежащая работа одного или нескольких датчиков. Данная проблема часто легко решается, как – расскажем ниже.
  4. Попадание воды в электронику. Стоит отметить, что некоторые из производителей стремятся полностью исключить данную проблему. Например, блок управления отдельных моделей ВЕКО, LG, Samsung залит компаундом, герметизирован. Другие производители допускают попадание жидкости в паузе между стирками. При попытке запуска мокрой платы срабатывает защита, и управление блокируется. К примеру, ремонт стиральной машины Индезит своими руками может сводиться к протирке модуля и тщательному высушиванию платы. Вода может попасть как в результате аварийных режимов, так и в ходе переноски машины, например, при переезде.

К другим причинам относится избыточный нагар, наличие токопроводящих испражнений домашних вредителей (тараканов, мышей), а также замыкания через тело насекомых или грызунов. Устранить такие неприятности, если системы защиты не допустили аварии, просто. Плату достаточно почистить.

Признаки неисправности

Неисправность электронного модуля легко можно определить по внешним признакам, так как эта деталь отвечает за все программы, которые происходят в процессе стирки. Внешние проявления неисправности электронной платы стиральной машины Candy выглядят так:

  1. Этап отжима сопровождается нарушением работы стиралки;
  2. Вода сливается сразу после набора;
  3. Температура воды не соответствует указанной в программе;
  4. Барабан остается на месте;
  5. Индикаторы оборудования постоянно мигают или непрерывно светятся;
  6. Стиральная машина не выполняет запуск выбранных программ;
  7. Функционирование мотора происходит либо на повышенных, либо на пониженных оборотах.

Приблизительная стоимость запчастей для техники Candy вынесена в таблицу ниже.

Тип запасной части Приблизительная цена
Панель управления от 945-5940 р.
Электромоторы от 3060-4230 р.
Набор кнопок от 495-2700 р.
Силовые и индикационные модули от 720-8280 р.
Программатор от 2475 р.

Если у вас возникла такая проблема, как замена и ремонт электронного модуля в стиральной машине Candy (Канди), вы можете обратиться в сервисный центр Candy по телефону (495) 766-12-13

. Наши квалифицированные мастера быстро устранят проблемы с электронной платой, определят причину возникновения неполадок. Если же вам необходимо купить детали на машину Candy, чтобы выполнить ремонт самостоятельно, звоните по номеру(495) 766-87-40 . Наша служба быстро доставит их на дом. В данном случае оперативность выполнения ремонта сможет предотвратить полную поломку стиральной машины. Цена на наши услуги Вас приятно удивит.

Приблизительная стоимость ремонта для техники Candy вынесена в таблицу ниже.

Виды ремонта Цены на ремонт
Диагностика стиральной машины. бесплатно
Выезд мастера на дом клиента. 400 руб.
Ремонт, включающий полную разборку корпуса агрегата: замена бака, барабана, подшипников и крестовины. Ремонт включает устранение инородных предметов. от 1800 руб.
Извлечение и последующая установка машины после ремонта (исключая демонтаж подводки). 700 руб.
Поломка: стиральная машина не заливает воду. от 500 руб.
Поломка: машинка вся мигает. от 1500 руб.
Поломка: машинка выбивает автомат (УЗО). от 200 руб.

Более подробную информацию о стоимости запчастей узнавайте у менеджера сервиса Москоумастер24. Телефон для получения консультации и заказа: (495) 766-87-40

Отзывы о ремонте стиральной машины Candy

Коды ошибок Candy c дисплеем, связанные с необходимостью замены модуля

  • Е01 – означает проблему с автоматической блокировкой дверцы.
  • Е02 – объединяет все проблемы с набором воды. Это может значит недобор воды до нужного уровня, вода не попадает в бак, или же наоборот . ее количество превышает установленный уровень
  • Е07 – электродвигатель работает на быстрых оборота.
  • Е09 – неполадки в двигателе стиралки, что может означать выход из строя управляющего блока.

Почему выходит из строя

Существует несколько причин, в результате которых плата приходит в негодность:

  • Попала жидкость;
  • выход из строя конденсаторов;
  • поломка резисторов;
  • короткое замыкание;
  • сломанный триггер;
  • вышел из строя тиристорный блок.

Произошел скачок напряжения

Скачок появляется в случае резкого обрыва питания — например, при отключении машины от сети во время стирки. Например при падении вольтажа с 220 до 110-130 вольт, произойдет отключение двигателя. А при превышении напряжения на 20-30 вольт от номинала, как минимум сгорит сетевой фильтр установленный в корпусе. И как максимум – повлечет за собой выгорание элементов платы и дорогостоящий ремонт.

Сгорел сетевой фильтр

Чтобы избавить машинку от перегрузок в сети, производители предусматривают сетевые фильтры. Эти устройства первыми принимают на себя последствия перепада напряжения. Понять, сгорел фильтр или нет, можно при помощи несложной диагностки — снять верхнюю крышку, под которой располагается деталь, и извлечь ее из корпуса. Фильтры меняются но новые и не подлежат ремонту.

Произошло короткое замыкание

Замыкание способно полностью вывести из строя плату управления: ее компоненты перегорят, потребуется либо ремонт, либо замена контроллера на новый. Такое случается со старыми машинками.

На контроллер попала вода

Повышенная влажность губительна для стиральной машины, которая эксплуатируется в ванной комнате. При транспортировке бывшей в употреблении машины извлекайте отсек для порошка — в нем может скопиться вода, которая попадет на плату управления. При первом же включении, жидкость уничтожит элементы контроллера, замкнув электрические цепи.

Внутри корпуса оборвалась проводка

Обесточьте машину и внимательно осмотрите жгут проводов, идущих от сетевого фильтра к блоку управления. Замените оборванные провода на новые. Если видимых повреждений нет, приступайте к диагностике мультиметром.

Микросхема повредилась при перевозке

Небрежная транспортировка может привести к трещинам, сколам, вмятинам снаружи и огромный ущерб деталям, скрытым под корпусом. Наиболее уязвимое место в стиральной машине — барабан, который крепится к корпусу посредством амортизаторов для уменьшения вибраций. При тряске или мощном ударе контроллер выйдет из строя. Поэтому, всегда закрепляйте бак с помощью транспортировочных болтов.

Вам достался бракованный контроллер

Брак на плате видно сразу: элементы плохо припаяны, дорожки не очищены от флюса и местами отслаиваются и так далее. Проблемы с бракованной деталью проявятся сразу после начала эксплуатации. Если есть гарантия на машинку, лучше обратитесь в сервис, чтобы деталь заменили бесплатно.

Сервисный центр по ремонту Brandt

Когда возникает поломка габаритной бытовой техники, то лучшим решением будет ее ремонт на дому. Но не каждый сервисный центр имеет возможность предоставлять услуги в домашних условиях, особенно когда речь идет о ремонте стиральных машин премиум класса Brandt. При возникновении такой проблемы вы можете смело обращаться к нам.

Преимущества нашего сервис-центра:

  • опытные специалисты;
  • новейшее оборудование;
  • скорость;
  • вежливость;
  • гарантия качества;
  • доступные цены.

Также одной из самых сильных сторон нашей ремонтной службы является возможность вызова мастера круглосуточно, в выходные и праздничные дни

Неважно, какой сегодня день или какое время – вы звоните нашему оператору, сообщаете о поломке, подтверждаете вызов мастера на удобное для вас время (от 30 минут с момента заказа), а оставшиеся заботы берем на себя мы. Благодаря тому, что сервис-центр по ремонту и обслуживанию стиральных машин Брандт имеет дежурных мастеров в каждом районе Москвы, помощь не заставит себя ждать

Диагностика неисправности таходатчика

Как простому пользователю понять, что произошла неисправность с датчиком Холла? Внешние признаки:

Но прежде чем диагностировать поломку, нужно знать, как проверить тахогенератор в стиральной машине. Для этого придется снимать двигатель СМА, поэтому сначала исключим более вероятные неполадки:

Ход работы

Начнем с разборки СМ:

Приступайте к демонтажу электродвигателя:

Теперь осмотрите датчик Холла в стиральной машине: в результате сильных вибраций его крепление могло ослабнуть, либо отошли контакты. В таком случае вам достаточно восстановить соединения и затянуть болт крепления.

Если все в порядке, нужно проверить сопротивление тахогенератора стиральной машины. Существует два способа, как это сделать:

Обязательно проверьте целостность проводки, поскольку сам тахогенератор редко подвергается поломкам. Возможно, причина неисправности в плате управления – в таком случае лучше обратиться в сервисный центр.

Теперь вы знаете, что такое таходатчик. Для диагностики своими руками советуем вам посмотреть видео по теме:

Причины и признаки неисправности

Нарушения в работе демпферов стиральной машины, происходят по следующим причинам:

  1. Износ сопрягающихся элементов (уплотнительных колец);
  2. Длительные нагрузки и вибрации;
  3. Высыхание смазки внутри цилиндра и нарушение правил эксплуатации. Фирменные амортизаторы в стиральных машинах Samsung, LG, Siemens, AEG, или Ariston служат как правило 5-7 лет без каких-либо видимых нарушений в их работе.

При постоянном перегрузе стирального барабана, особенно на режимах отжима, срок службы демпфирующих элементов уменьшается. Определить, что неисправен амортизатор можно по нескольким признакам:

  • сильная вибрация корпуса стиральной машины, особенно на высоких оборотах; характерный стук при стирке;
  • постоянно ослабляется и слетает приводной ремень двигателя;

Проверить демпферы на рабочее состояние, можно несколькими способами:

Снять верхнею крышку стиральной машины. После снятия крышки сильно надавить на стиральный бак, он должен плавно вернуться на свое место, если же бак возвращается рывками, то это значит что устройства не исправны и требуют замены.

Второй более надежный способ проверки, это полное снятие амортизаторов с посадочных мест.

Признаки и причины неисправности

Кроме естественных причин, по которым нарушается работоспособность амортизатора, на которую влияют нагрузки со стороны барабана, высокий уровень влажности, температурные перепады, есть и другие варианты неисправностей.

  • Наличие заводского брака. Часто можно столкнуться с ситуацией, когда в комплектации присутствовали прокладки низкого качества. Ненадлежащее качество деталей приводит к тому, что после эксплуатации стиральной машинки амортизатор начинает быстро выходить из строя.
  • Неграмотная балансировка стиральной машинки при использовании. Если монтаж агрегата произведен неправильно, будет присутствовать неравномерное распределение нагрузки между амортизаторами, что приведет к быстрому износу.
  • Если постоянно перегружать бак машинки, то также можно столкнуться с ситуацией, когда амортизаторы не работают.
  • Если машинка работает на высоких оборотах и произошло отключение электроснабжения. Резкое торможение нагруженного барабана может привести к тому, что рессоры выйдут из строя.

Проверить состояние амортизаторов можно при помощи следующих действий.

  • В первую очередь нужно демонтировать верхнюю крышку стиральной машинки. Для этого достаточно выкрутить крепежные болты.
  • Затем следует надавить на верхнюю часть барабана таким образом, чтобы он опустился на 5-7 см. После этого он резко отпускается.
  • Определить состояние амортизаторов можно при наблюдении: если барабан поднялся наверх и остановился, значит, деталь в хорошем состоянии. Если бак качается из стороны в сторону, потребуются ремонтные работы.

Диагностика может потребоваться в следующих случаях.

  • При стирке и отжиме слышатся посторонние звуки: скрип и стук.
  • Барабан прокручивается с усилием. При таком «симптоме», возможно, требуется смазка амортизатора.

Признаки поломки электронной платы

Стиральная машинка устроена сложно, но за выполнение всех функции отвечает одна небольшая деталь – модуль управления. Поэтому если он выходит из строя, это не может остаться незамеченным.

Косвенные признаки, которые указывают на поломку платы управления стиральной машинки LG:

  • не работает отжим, код ошибки на экране не появляется;
  • одновременно мигают индикаторы на панели управления, иногда они просто перестают гореть;
  • машинка не начинает стирку, не набирает воду и не реагирует на другие команды;
  • стирка длится долго – на протяжении нескольких часов;
  • стиральная машинка периодически зависает, для продолжения нормальной работы требуется ее перезагрузка;
  • барабан вращается в разные стороны, работа двигателя то ускоряется, то замедляется;
  • ТЭН не нагревает воду.

Так как модуль управления отвечает за функционирование всех систем, то любая неисправность может указывать на его поломку. Если причина не в детали, отвечающей за выполнение действия, то следует разбирать «мозг» стиральной машинки.

Кроме того, есть код, который сигнализирует о сбое в работе платы управления – это ошибка PF. Она указывает на то, что при выполнении той или иной программы произошел сбой питания модуля.

Ремонт блока управления стиральной машины

В качестве примера рассмотрим ремонт электроники стиральной машины LG. Этот вид ремонта электронных блоков стиральной машины ничем не отличается от ремонта таких марок машин как Bosch, Indezit и остальных. Перед ремонтом модуля управления нужно снять специальную водоотталкивающую мастику со стороны печатных дорожек платы.

Участок модуля стиральной машины с нарушением целостности паек после тряски

Эта работа достаточно кропотливая и требует времени, чтобы делать ее мастеру. Для мастера не выгодно заниматься ремонтом электронных блоков, гораздо выгоднее заменить новой платой, даже при незначительной неисправности. Если ваша машина в возрасте и на нее отсутствуют электронные модули, тогда вам придется приобретать новую машину или ремонтировать плату самостоятельно.

В большинстве моделей машин после отказа амортизатора машину начинает трясти и появляются остановки работающей стиральной машины. Если по ней постучать, то возможно продолжение неоконченной стирки. Сначала идут редкие остановки машины, затем более частые, вплоть до полного ступора.

Частично снятая водостойкая мастика с платы управления стиральной машины

Причина понятна – нарушение целостности пайки компонентов платы. Вовремя не устраненная такая неисправность, вызывает выгорание участков печатных плат. Для устранения неисправности, нужно снять обе платы управления. Перед разборкой необходимо вынуть вилку из розетки.

Для снятия платы откручивают несколько винтов и снимают защелки. Платы контроля и управления разделяют. Плата управления помещена в пластмассовый каркас с закрытым низом. Эту часть пластика нужно вырезать по всему периметру. Далее откроется прозрачная влагоустойчивая мастика, которую также нужно снять в некоторых местах.

Снимать ее нужно осторожно, чтобы не повредить дорожки платы. Снимается мастика с тех участков, где обнаружено потемнение или разрыв пайки

Если таких участков не обнаружено, снимают мастику под реле, конденсатором, трансформатором, симистором, то есть там где элементы имеют вес.

Кружками отмечены дефектные пайки вызванные неисправностью амортизаторов стиральной машины

Пайки тяжелых компонентов во время вибрации разрушаются в первую очередь. Даже если под лупой не видно пайки с дефектом нужно снимать мастику. Для этого используем отвертку с лезвием 5 -7 миллиметров, протыкают слой мастику и расшатывая вправо-влево, отрывают отделившиеся куски мастики.

После снятия мастики внимательно рассматривают дефектные пайки под лупой и пропаивают. При пайке используют смесь канифоли и спирта один к одному. После ремонта модуля управления стиральной машины обязательно замените негодные амортизаторы и ваша машина еще послужит вам. Под ножки неплохо положить толстую, жесткую резину и выставить машину по уровню.

Отсутствует нагрев

Датчики бывают следующих типов:

  • биметаллический термостат;
  • газонаполненный термостат;
  • термистор.

Последний устанавливается на большинстве современных моделей.

Принцип действия у них один – при повышении температуры, понижается электрическое сопротивление.

Чтобы проверить работоспособность датчика, измерьте его сопротивление сначала при комнатной температуре, затем погрузив в кипяток.

Далее проверяется работоспособность нагревательного элемента.

Сам ТЭН располагается в нижней части бака стиральной машины. А вот добраться до него можно, в зависимости от модели, по-разному.

Если крепление нагревателя находится в задней части, тогда все просто – снимите заднюю крышку или же, только лючок на ней.

При фронтальном расположении придется прежде демонтировать резиновый уплотнитель, и затем, всю переднюю панель.

На ТЭНе расположены 4 контакта:

  • два для подключения питания,
  • «земля»,
  • подключение датчика температуры к блоку управления.

Отключите сложно-бытовую технику от питания.

Верните машинку в вертикальное положение.

Налейте в бак, минимум, 10 литров воды.

Подайте на ТЭН напряжение 220 вольт.

Предлагаем ознакомиться Как заменить тэн в стиральной машине занусси

Если вода нагревается – ТЭН исправен. Для надежности тестером проверьте сопротивление. Если стрелка не реагирует, предстоит замена.

Затем, с помощью насадки, легкими ударами молотка, вбейте освободившуюся резьбовую часть внутрь. Когда крепление ослаблено, подденьте ТЭН с двух сторон отвертками и постепенно извлеките.

Бывает, что уплотнительная прокладка прикипела, поэтому на начальном этапе придется приложить некоторое усилие.

Новый нагревательный элемент подбирайте идентичный не только по размерам, но и по номинальной мощности.

Перед установкой, смажьте резиновый уплотнитель машинным маслом, так он легче займет правильное место

Важно «нащупать» направляющие, расположенные в баке

Тогда ТЭН легко встанет на место. После этого, с помощью торцевого ключа, закрутите крепежную гайку. Не закручивайте слишком сильно, чтобы не деформировать резиновый уплотнитель.

Особенности ремонта стиральных машин известных брендов

Со стиральными машинами высокой ценовой категории также случаются поломки, характерные для этих бытовых агрегатов. Как правило, автоматы известных брендов, такие как Самсунг, Бош, Lg оснащены электронной системой контроля.

Так, например, ошибка Е8 в машине Самсунг означает, что температура воды не соответствует выбранной программе, а значит, начались перебои в работе ТЭНа. Такая автоматическая диагностика помогает определить вид неисправности и решить, можно ли выполнить ремонт стиральной машины Самсунг своими руками.

Зная типичные неисправности и причины их возникновения, несложно выполнить ремонт стиральной машины самостоятельно. Безусловно, ремонт электроники или сложных узлов лучше доверить профессионалу, то замена отельных деталей или прочистка фильтров под силу каждому.

Что необходимо для ремонта стиральной машины своими руками

Чтобы отремонтировать технику, нужно в первую очередь уметь ее разбирать и проводить диагностику. Для этого домашнему мастеру понадобятся следующие инструменты:

  • набор крестовых и шлицевых отверток разного диаметра;
  • набор гаечных ключей (в наборе обязательно должны быть ключи размером 18/19 и 8/9);
  • кусачки и пассатижи;
  • клещи, предназначенные для самозажимных хомутов;
  • фонарь (лучше выбирать налобный, чтобы руки были свободны);
  • мультиметр;
  • сервисный крюк для стиральных машин (он нужен для подвешивания крупных деталей, например, бака и барабана).

Перечисленные инструменты необходимы для ремонта практически всех стиральных машин: индезит, самсунг, аристон, миле, bosch, candy.

ВАЖНО! Перед началом ремонта нужно внимательно изучить инструкцию по эксплуатации, приложенную к технике (в ней описано даже то, как засыпать порошок в стиральную машину). https://www.youtube.com/embed/xSsfNO3N9yM
