Что можно сделать из двигателя от стиральной машины. идеи

Целесообразность изготовления

Ответить на вопрос нужен или не нужен ветрогенератор, каждый должен для себя сам. Но вот если вопрос стоит остро и существует лишь дилемма покупать ветряк или делать, мы приведем вам конкретные цифры. Ветрогенератор китайского производства в сборе «со всеми потрохами» и монтажом (что называется «под ключ») обойдется вам в 75 000 рублей и это по докризисным ценам. Ветрогенератор из стиральной машины, сделанный своими руками обойдется в среднем в 3500 рублей (может быть чуть дороже, если есть «напряг» с металлоломом). Как говорится, почувствуй разницу.

Разумеется, дело не только в деньгах, чтобы «довести до ума» самодельный ветрогенератор, потребуется немало времени, смекалка и «золотые руки», но в целом результат стоит того, ведь на выходе вы получите стабильное устройство мощностью 2,5 кВт. Этого хватит, чтобы по минимуму электрифицировать небольшую дачу. В частности, наш ветряк обеспечивает освещение двух комнат дачного домика, работу компьютера и небольшого переносного телевизора.

Преимущества самодельного ветрогенератора

Основным преимуществом, определяющим выбор большинства пользователей, является разница в стоимости заводского комплекта и самодельного ветряка. Для равноценных по мощности и производительности комплектов она может составить 10- и даже 20-кратное значение. Если относительно недорогой китайский ветрогенератор обойдется в 75000 рублей, то самодельный ветряк потребует около 3500, или немного больше. Разница настолько значительна, что долго раздумывать над выбором не приходится.

Кроме того, самодельные устройства обладают рядом значительных преимуществ, незаметных на первый взгляд, но значительно облегчающих эксплуатацию и увеличивающих срок службы установки:

высокая ремонтопригодность. Для человека, своими руками изготовившего сложное устройство, никаких проблем с ремонтом, настройкой или какими-либо конструктивными изменениями быть не может
возможность изменения рабочих параметров. Созданное устройство не удовлетворяет потребности пользователей? Причины этого вполне понятны изготовителю, который всегда может изменить характеристики установки, добавив нужные элементы или детали
срок службы самодельных установок практически неограничен. Любой узел, выработавший свой ресурс, заменяется на более свежий или мощный по необходимости. Установка, подвергающаяся постоянной модернизации и обновлению, в любом случае будет служить столько, сколько понадобится ее владельцу.

Часто звучат доводы о больших затратах времени и непредсказуемых результатах изготовления ветряка своими руками. Время уходит, это бесспорно. Результат полностью предсказать тоже невозможно, так как в расчет надо принимать совершенно неизвестные величины, а поведение воздушных потоков предсказать пока никто не в состоянии. Но большинство этих вопросов открыты и для купленного ветрогенератора, и, если его мощность окажется подобрана с ошибками, то деньги будут потрачены напрасно, чего не случается с самодельными комплектами.

Самоделки из двигателя от стиральной машины

Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.

Доработка электродвигателя

Основная проблема, которую приходится решать при доработке электромотора — несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего. Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу мотора.

Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.

Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др.). Использовать доработанный таким образом электромотор можно при создании различных самоделок.

Наждак

Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.

Следующая операция — установка точильного камня. Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом — наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.

Совет! Такое устройство можно собрать, используя даже маленький электродвигатель от стиральных машин типа «Малютка».

Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр

Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже

Токарный станок

Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:

передняя бабка, закрепленная непосредственно на валу электромотора;
задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).

Пилорама

Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.

Корморезка

Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.

Основные детали ветрогенератора

Чтобы смастерить самодельный ветряк, нужно знать из каких основных частей он состоит и на что их можно заменить:

Ротор — вращающаяся часть установки, работающая от силы ветра. Его можно купить в магазине или извлечь из неработающего агрегата (двигателя или из генератора дрели).
Лопасти. Обычно их изготавливают из дерева, легкого металла (алюминия) или пластмассы. Они могут быть парусного типа (как у ветряной мельницы) и крыльчатые.

Генератор — устройство, преобразующее силу ветра в электрическую энергию. Его можно сделать самому из магнитных катушек или переделать готовый генератор стиральной машинки или автомобильный.
Хвост – элемент, который помогает ориентировать ветряк по отношению к ветру. Его делают из дерева, легкого метала, оргстекла или пластика.

Схема: устройство ветрогенератора

Горизонтальная рея для поддержания генератора, ветряной турбины и хвоста.
Мачта, на которую подвижно крепится рея с генератором. Она достигает длины от 5 м до 20 м и изготавливается из прочного дерева или пластмассовой/железной трубы полой внутри с коробом для отвода электрического провода. Ее фиксируют стальными тросами для дополнительной надежности.

Совет! Чем выше матча ветряка, тем больше энергии будет ею вырабатываться.

Провод, соединяющий генератор и щиток. А сам распределительный щит состоит из:

аккумулятора. Лучше всего использовать специальные устройства для систем альтернативной энергии;
контроллера заряда аккумулятора;
инвертора.

Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение

Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Так барабан превращается в шкафчик или столик-тумбочку

Особенности сборки своими руками

Кроме генератора для установки потребуются и другие элементы:

крыльчатка
мачта
узел вращения вокруг вертикальной оси для настройки на ветер

Эти узлы изготавливаются из подручных материалов, имеющихся в распоряжении мастера. Для изготовления некоторых из них потребуется некоторая техническая база (например, узел вращения вокруг вертикальной оси лучше всего заказать у токаря). Крыльчатку и хаб обычно собирают самостоятельно, используя оранжевую наружную канализационную трубу на 16. Шаблоны для изготовления лопастей имеются в сети, поэтому отдельно останавливаться на этом вопросе незачем.

Высота мачты должна обеспечивать максимальную эффективность использования потока ветра. Для установки рекомендуется выбирать место на возвышении — холме, пригорке или подходящем сооружении. Предварительно надо уточнить, нет ли ограничений по высоте мачт в данном регионе, чтобы избежать штрафных санкций.

Основа домашнего ветрогенератора

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической энергии от природных источников.

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Поэтому оптимальный подбор электродвигателя к домашнему ветрогенератору логичен при следующих показателях:

Высокий параметр рабочего напряжения.
Низкий параметр RPM (угловая скорость вращения).
Высокое значение рабочего тока.

Так, удачным под установку выглядит мотор производства фирмы Ametek с рабочим напряжением 36 вольт и угловой скоростью вращения — 325 об/мин.

Именно такой электродвигатель используется в конструкции ветрогенератора – установки, что описана ниже в качестве примера домашнего ветряка.

Мотор постоянного тока для домашнего ветрогенератора. Оптимальный вариант из числа продуктов, изготовленных фирмой Ametek. Также удачно подходят подобные электродвигатели производства других фирм

Проверить эффективность любого похожего мотора несложно. Достаточно подключить к электрическим выводам обычную автомобильную лампу накаливания на 12 вольт и крутануть вал мотора рукой. При хороших технических показателях электродвигателя лампа обязательно зажжётся.

Варианты использования

Установив генератор к бензопиле, можно получить небольшую электростанцию. Ее энергии хватит на освещение 2-х небольших комнат, работу компьютера и телевизора.
Подключить к гидротурбине, которую можно установить в домашний водопад или быстрый ручей.

А можно установить ветрогенератор для получения механической энергии, которую можно переработать в электрическую. Можно использовать генератор из асинхронного или коллекторного двигателя. Это безопасный альтернативный источник питания, который запускается при ветре 2-3 м/с. Максимальное КПД можно получить при 9-10 м/с.

Однако для домашнего потребления достаточно будет силы ветра 4 м/с, тогда вы получите:

При 0,15-0,20 кВт можно осветить комнаты и посмотреть телевизор.
При 1-5 кВт подключить компьютер, стиралку, холодильник.
При 20 кВт даже запустить отопление.

Рекомендуется устанавливать ветряк на три лопасти, он считается самым эффективным. Для установки понадобится прочный железный прут – он послужит опорой. На него устанавливается генератор, ротор и лопасти. Также нужно предусмотреть защитный кожух для генератора от непогоды.

Подвижная часть ветряка крепится на шарнирах. Затем крепится мачта – так, чтобы вся конструкция была устойчива. По мачте прокладывается провод к генератору, другой конец крепится к щитку. После чего подключается контроллер, аккумулятор и инвертор.

Подробнее о том, как сделать ветрогенератор из стиральной машины, читайте в следующей статье.

Электродвигатель стиральной машины – вещь очень ценная и полезная. Достать его не так сложно, как может показаться на первый взгляд. Стиральный машины ломаются с удручающей регулярностью. Самое интересное, что мотор от стиральной машины можно превратить в генератор 220 Вольт. Есть только одна «маленькая» проблема на пути.

Итак, двигатель стиральной машины имеет классическое устройство коллекторного электродвигателя. Работать устройство способно и от постоянного, и от переменного тока. У большинства моторов есть 6 выводов на колодке подключения. Самая нижняя пара – вывод ротора. Средняя пара – обмотка статора. Верхняя пара предусмотрена для датчика тахометра. Чтобы мотор начал работать, на его нужно подать некоторое усилие, небольшое напряжение.

Напряжение на двигателе создаст магнитное поле, а оно в свою очередь создаст на обмотке статора ЭДС. Все это означает, что к ротору можно подсоединить провода, которые в дальнейшем будут передавать энергию с источника питания. В качестве источника энергии для мотора можно использовать аккумулятор на 12 В. При этом, чтобы запустить генератор, если следует крутануть рукой.

В этом-то и заключается главная проблема. Мотор стиральной машины вполне годится для того, чтобы быть использованным в качестве генератора. Однако, (в том числе) из-за отсутствия постоянных магнитов, на нем невозможно стабильно создавать ЭДС. Выработка постоянного тока требует высоких оборотов, которых добиться можно только вручную. Поэтому «пристроить» такую штуковину куда-то будет достаточно сложно.

Как сделать ветрогенератор своими руками

Чтобы смонтировать это устройство в домашних условиях вам потребуется:

Доскональные знания электрика;
Источник питания. Это может быть генератор переменного тока или асинхронный двигатель.
Надежное место для установки аппарата. Так как вес отдельных бытовых агрегатов может достигать от 200 до 800 кг.

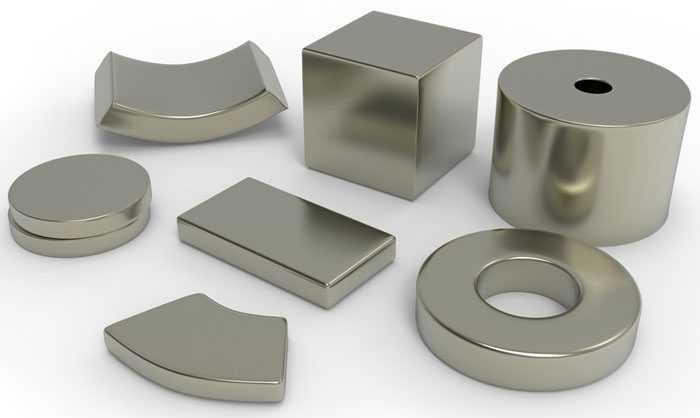

Ниодимовые магниты. Этот класс магнитов обладает большей производительностью;

Различные виды форм. В нашем случае более подходят прямоугольные или круглые

Провода подходящего сечения;
Материалы для монтажа рамы и непосредственно ветряка.

Как уже описывалось выше, существуют множество вариантов конструкций. От габаритов и способа соединения узлов зависит шумовой фон, создаваемый агрегатом. Если вы не хотите неприятностей с соседями, обсудите этот вопрос заранее, так как отдельные агрегаты работают достаточно шумно, например, как собранный своими руками ветряной генератор в следующем видео.

После проведения всех предварительных мероприятий вам потребуется подобрать подходящий вашим потребностям источник питания. При ограниченных финансовых возможностях возможны два бюджетных варианта:

Автомобильный генератор;
Асинхронный двигатель со стиральной машины.

У каждого варианта есть свои положительные и отрицательные стороны.

Стабилизатор напряжения 220В для дома: какой выбрать. В статье мы подробно рассмотрим для чего нужно это оборудование, виды, схемы подключения, средние цены и технические характеристики, как сделать самостоятельно.

Вариант ветрогенератора из стиральной машины своими руками

Для увеличения мощности двигатель модернизируют, заменяя ферритовые магниты на ниодимовые. Следует отметить, что установка магнитов довольно трудоемкий процесс, требующий определенных навыков.

Пример расположения ниодимовых магнитов в двигателе от стиральной машины

Рекомендация! Ниодимовые магниты очень мощные, будьте предельно внимательны при работе с ними.

В целях экономии времени и нервов, более простой вариант – это покупка готового ротора подходящего размера.Рационально применять такой двигатель в устройстве с небольшими габаритами.

Изготовление ветрогенератора своими руками из автомобильного генератора

Этот вариант также нуждается в доработке, так как стандартный образец работает при 5000 – 6000 оборотах в минуту. В модернизацию входят:

Прибор укомплектовывается ниодимовыми магнитами. Они устанавливаются в строгом порядке, то есть полюса чередуются. Для удобства из плотного картона вырезается шаблон;

Шаблон расположения магнитов

Перематывается обмотка статора. Количество витков увеличивается, следовательно, сечение провода уменьшается.
В стандартной комплектации нет магнитов, поэтому центральный вал нужно выполнить из немагнитного материала, например, из титана.

Но даже при соблюдении всех требований для оптимального напряжения, ротор должен вращаться от 500 раз в минуту.

Общие отрицательные характеристики:

Оба варианта недолговечны, требуют ежегодного ремонта или замены;
Вырабатываемой мощности не хватит на полноценное энергоснабжение;
Нуждаются в существенной доработке.

Если уж вы обладаете нужными знаниями и примерно знаете, как сделать ветрогенератор на 220В своими руками более рационально будет смонтировать агрегат большей мощности.

При сборке горизонтального или вертикального ветрогенератора своими руками, соблюдайте жесткость всей конструкции, от лопастей до контролирующих растяжек. Ненадежные узлы конструкции могут привести к аварии.

Один из многочисленных аварийных случаев

Классификация и принципы работы

В сети возможно найти великое множество разных примеров сборки ветряных генераторов, но все они делятся на два класса: вертикальные и горизонтальные. Каждый класс имеет подвиды:

Вертикальные:

Промышленные. Высота таких электростанций может достигать больше 100 метров, мощность варьируется от 4 до 6 МВт.

Одна из самых мощных ветряных электростанций «Энеркон Е-126»

Устройства для бытовых целей. Существуют модели, изготовленные на специализированных заводах и устройства, изготовленные своими руками;

Спиралевидное устройство

Образец с лопастями, выполненными из тканевых материалов

Ветряк с металлическими лопастями

Горизонтальные:

Стандартные;

Агрегат с классическим расположением лопастей

Роторные.

Конструктивные элементы таких устройств могут быть расположены под разным углом

Весь класс устройств, изготовленные своими руками, будь то ветряные электростанции или промышленные, работают по принципу электромагнитной индукции, то есть магниты, закрепленные в роторе, при вращении лопастей вырабатывают переменный ток. Он подается в накопительные аккумуляторы через контроллер. Это прибор, преобразующий переменный ток в постоянный и контролирующий степень заряда аккумуляторных батарей.

Следующим узлом является инвертор, который преобразует постоянный ток в переменный и выравнивает колебание электроэнергии до значения 50гц, далее ток подается на потребителей.

Обратите внимание! Контроллер переключает поток электроэнергии напрямую на инвертор в момент полного заряда аккумуляторов. Стандартная схема работы ветряной электростанции. Стандартная схема работы ветряной электростанции

Стандартная схема работы ветряной электростанции

УЗО: что это такое. Давайте попробуем разобраться, что это такое УЗО, его возможности, особенности работы и варианты применения

А также рассмотрим нюансы, на которые необходимо обратить внимание при выборе

Изготовление генератора из двигателя

Фактически, любой асинхронный электродвигатель можно собственными руками переделать в устройство, функционирующее по типу генератора, который затем допускается использовать в быту. Для этой цели может подойти даже двигатель, взятый из стиральной машинки старого образца или любого иного бытового оборудования.

Чтобы данный процесс был благополучно реализован, рекомендуется придерживаться следующего алгоритма действий:

Снять слой сердечника двигателя, благодаря чему будет образовано углубление в его структуре. Осуществить это можно на токарном станке, рекомендуется снять 2 мм. по всему сердечнику и проделать дополнительные отверстия с глубиной около 5 мм.
Снять размеры с полученного ротора, после чего из жестяного материала изготовить шаблон в виде полосы, который будет соответствовать габаритам устройства.
Установить в образовавшемся свободном пространстве неодимовые магниты, которые необходимо заранее приобрести. На каждый полюс потребуется не менее 8 магнитных элементов.
Фиксацию магнитов можно осуществить при помощи универсального суперклея, но необходимо учитывать, что при приближении к поверхности ротора они будут менять свое положение, поэтому их необходимо крепко удерживать руками пока каждый элемент не приклеится. Дополнительно рекомендуется использовать во время этого процесса защитные очки, чтобы избежать попадания брызг клея в глаза.
Обернуть ротор обычной бумагой и скотчем, который потребуется для ее фиксации.
Торцовую часть ротора залепить пластилином, что обеспечит герметизацию устройства.
После совершенных действий необходимо произвести обработку свободных полостей, между магнитными элементами. Для этого оставшееся между магнитами свободное пространство необходимо залить эпоксидной смолой. Удобнее всего будет прорезать специальное отверстие в оболочке, преобразовать его в горлышко и залепить границы при помощи пластилина. Внутрь можно заливать смолу.
Дождаться полного застывания залитой смолы, после чего защитную бумажную оболочку можно устранить.
Ротор необходимо зафиксировать при помощи станка или тисков, чтобы можно было провести его обработку, которая заключается в шлифовании поверхности. Для этих целей можно использовать наждачную бумагу со средним параметром зернистости.
Определить состояние и предназначение проводов, выходящих из двигателя. Двое должны вести к рабочей обмотке, остальные можно обрезать, чтобы не запутаться в дальнейшем.
Иногда процесс вращения осуществляется довольно плохо, чаще всего причиной являются старые износившиеся и тугие подшипники, в таком случае их можно заменить новыми.
Выпрямитель для генератора можно собрать из специальных кремниевых диодов, которые предназначены именно для этих целей. Такж,е потребуется контроллер для зарядки, подходят фактически все современные модели.

После совершения всех названных действий, процесс можно считать завершенным, асинхронный двигатель был преобразован в генератор такого же типа.

Этапы проведения работ

Подготовка шаблона

Итак, сердечник готов, теперь можно переходить к процессам, которые относятся к категории «своими руками». Чтобы закрепить магниты на сердечнике стиралки, необходимо какое-то приспособление. Его можно изготовить из жестяной полосы или из другого схожего по техническим характеристикам материала.

Длина и ширина полосы жести подгоняется под размеры диаметра сердечника и ширины пазов. То есть, шаблон должен точно лечь по месту установки магнитов

Обратите особое внимание на то, что расстояние между магнитами должно быть одинаковое

Сборка генератора

Все готово, можно переходить к сборке электродвигателя-генератора своими руками. Сразу скажем, что данный процесс требует особого терпения. Здесь спешить не надо. Все дело в том, что магниты будут устанавливаться в пазы сердечника электродвигателя на клей. Небольшие их размеры создают трудность и неудобство в установке, клей скользит, его брызги будут попадать на руки, иногда даже на лицо. Так что пренебрегать мерами охраны труда не стоит. Все-таки клеевой состав – химический раствор, достаточно активный.

Итак, вот схема сборки, как сделать генератор своими руками:

поперек ротора наклеивается приготовленный жестяной шаблон;
затем в приготовленные пазы устанавливаются неодимовые магниты, здесь очень важно, как было сказано выше, точно соблюдать расстояние установки и угол наклона элементов, потому что даже небольшое отклонение от этих двух параметром может стать причиной залипания, что обязательно приведет к снижению мощности самодельного генератора;
теперь промежуток между магнитами надо заполнить специальным материалом, который называется холодная сварка, она очень похожа на пластилин;
и последний этап – шлифовка поверхности наждачной бумагой, его можно провести, установив ротор в тиски, а можно на полу или столе;
собирается весь электродвигатель своими руками.

Тестирование генератора

Чтобы проверить, как работает собранный нами генератор, необходимо несколько дополнительных элементов. А именно:

аккумулятор небольшой емкости, можно от мотоцикла;
выпрямитель;
мультиметр для определения мощности зарядки;
контролер заряда.

Самое сложное в проверке – это крутить ротор электродвигателя. Вручную достичь необходимой скорости вращения не получится. Поэтому рекомендуется использовать для этих целей или дрель, или шуруповерт. Соединяете один из этих инструментов к ротору двигателя (варианты здесь разные, и их немало) и начинаете крутить со скоростью вращения 800-1000 об/мин. Если сделанный вами генератор выдает напряжение 220-300 вольт, то это отличный показатель. Если напряжение очень низкое, то, значит, сборка ротора была проведена некачественно. В основном это касается монтажа магнитов (неравномерная установка и не все элементы прикреплены под одним и тем же углом).

Где использовать

Сделать генератор из электродвигателя стиралки нам удалось. Тестирование показало, что он работает. И что дальше? Где можно этот агрегат использовать?

В принципе, если найти энергию, которая смогла бы вращать ротор, то проблем с электроэнергией, к примеру, в небольшом загородном доме, не было бы. Поэтому домашние мастера предлагают несколько часто используемых варианта:

Установить генератор к бензиновому двигателю. К примеру, это может быть старая пила «Дружба» или мотор от мотоцикла.
Подключить к ветряку, тем самым сделав ветровой генератор тока.
Соединить с гидротурбиной, которую установить в самодельный водопад или быстро текущий ручей.

И еще один момент. Сделать из мотора стиральной машинки генератор мощностью 5 кВт и больше не получится. Поэтому не уповайте на то, что из этого агрегата можно сделать прибор, полностью заменяемый электрическую сеть. Но для пары комнат или для бани (гаража и так далее) подойдет. Максимум, что может выработать такой генератор – это 2 кВт. К тому же 380 вольт от него также не ждите.

Добавим, что из двигателя постоянного тока также можно сделать генератор. Тем более, в некоторых стиральных машинках, такие агрегаты устанавливаются. В таких моторах отличительной чертой выступают графитовые щетки.

Читайте далее:

Генератор из двигателя стиральной машины своими руками

Самодельный генератор из асинхронного двигателя

Самодельная электростанция из автомобильного генератора

Самодельный ветрогенератор из автомобильного генератора

Самодельные генераторы переменного тока 220в

Пошаговая инструкция

Подбираем материалы

Основа будущей конструкции – электродвигатель стиральной машины мощностью не ниже 1,5 кВт. Речь идет об исправной конструкции, а не о сгоревшем моторе. Также потребуются:

Ротор с лопастями, которые будут вращаться благодаря силе ветра. Конструкцию лопастей несложно изготовить собственными руками из подручных материалов: фанеры, листового металла и т. д.
Набор неодимовых магнитов – 32 шт. по 0,5, 1 или 2 см.
Редуктор, «отвечающий» за скорость вращения генератора.
Защитный кожух, исключающий любое климатическое воздействие на внешние элементы конструкции.
Аккумулятор, заботливо собирающий и накапливающий энергию для работы бытовой техники в безветренный период.
Инвертор для трансформации постоянного тока в переменный.
Мачта для установки конструкции на открытом пространстве.

Если вы надумали удивить родных собственноручно изготовленным ветрогенератором из мотора от стиральной машины, не спешите бежать на ближайший рынок за покупками. Большую часть перечисленных устройств и материалов легко найти в старой бытовой технике, вышедшей из употребления и пылящейся в подвале или на балконе. Это экономит ваше время и дополнительно снижает себестоимость будущего генератора. Исключение – неодимовые магниты, заказать которые лучше на Алиэкспресс или в обычных магазинах по продаже электротехники и радиотоваров. Инструменты, что должны быть под рукой во время работы: отвертка, ножницы и плоскогубцы, а также дрель или шуруповерт, которые во время тестирования устройства будут играть роль ветра.

Собираем каркас

С ротора двигателя снимаются сердечники, на которых прорезают пазы на 5 мм вглубь. Затем сердечники закрывают жестяным покрытием и приступают к укладке неодимовых магнитов. Вначале их необходимо разметить и затем – последовательно разложить на полосе жести с учетом взаимного притяжения соседних магнитов. Крепление осуществляется с помощью подходящего суперклея, гарантирующего надежное соединение металлических элементов.

Над созданием крыльчатки с хвостовиком и лопастями придется потрудиться. Главное – правильно изготовить лопасти, чтобы они легко вращались под воздействием ветра. Отличным решением будет стеклопластик – плотный и легкий материал, отличающийся долговечностью и не боящийся климатических сложностей российской погоды.

После укладки и приклеивания жестяной лист с магнитами укладывают на ротор, заполняя промежутки холодной сваркой или эпоксидной смолой. Окончательное шлифование поверхности наждачной бумагой – и каркас генератора полностью готов.

Моделируем редуктор

Для ветрогенератора из помпы от стиральной машины рекомендован вертикальный редуктор. Его главное достоинство – способность свободно вращаться на мачте вместе с лопастной конструкцией. Конечно, вес дополнительного устройства несколько замедлит скорость вращения. Зато редуктор, ограничивающий число оборотов лопастей, «позаботится» о том, чтобы во время ураганного ветра пропеллер не вышел из строя.

Согласно приведенной схеме:

на мачту 7 надета основная шестерня 5;
по кругу приварены арматурные отрезки С;
подшипники с шестернями Б надеты на арматуру;
малая шестерня А контактирует с шестернями Б;
шестерни Б контактируют с зубцами корпуса редуктора 11.

Мачта

Мачту можно изготовить из подручных материалов. Отлично подойдет длинная труба, но если таковой нет, можно использовать отрезки различных труб. Их нужно сварить между собой, чтобы получить мачту длиною десять метров. Изготовленную мачту нужно окрасить в белый цвет и установить в вертикальном положении. В качестве опоры можно использовать столб или другой предмет. Единственное условие – она не должна препятствовать вращению ветряка.

Проверяем работоспособность устройства

Два провода, ведущие к обмотке двигателя, подключают к выпрямителю, а выпрямитель – к контроллеру, к которому подсоединен аккумулятор. С помощью дрели или шуруповерта устройство запускают в работу на скорости около 1000 оборотов в минуту. Щупы вольтметра подводят к аккумулятору и измеряют полученное напряжение. Показатель в 200-300 В свидетельствует об отличной работоспособности устройства.
