Как выбрать телевизионную тарелку и подключить?

Установка делителя

Здесь придётся покупать специальный делитель (стоит в районе 200 руб.), предназначенный для цифрового телевидения (не перепутайте с аналоговым изделием). Эту деталь нужно размещать внутри помещения, чтобы на неё не попадала влага и не действовали температурные перепады. При такой схеме подключения ресиверы уже можно будет отключать от сети. Однако необходимо помнить: не стоит покупать делитель, рассчитанный на работу, например, с 4 ресиверами («про запас»), если вы предполагаете смотреть только пару телевизоров, так как сигнал в таком случае будет ослабляться. Что куда подсоединять, смотрите ниже.

Используйте делитель для подключения нескольких TV

Обзор популярных антенных устройств для DVB-T2

Перед тем как подключить ТВ антенну, стоит ознакомиться, что предлагают современные производители. Эффективные волновые антенны, демонстрирующие неплохой результат, имеют общее свойство: они узконаправлены и отлично выполняют прием сигналов с того направления, куда они направлены. По мнению экспертов, узконаправленные устройства способны обеспечить оптимальный прием цифры в квартире. Среди оптимальных вариантов с усилителем, которые можно приобрести в любом специализированном магазине, стоит выделить:

• REMO BAS-5320-USB Интер 2.0 – всеволновая внутренняя антенна активного типа. Демонстрирует уверенный прием цифровых и аналоговых сигналов. Питается приемник через адаптер или ЮСБ. Эргономичный и прочный корпус в тандеме с привлекательным дизайном делают прибор весьма популярным среди российских пользователей.
• REMO BAS-5310USB HORIZON – неплохой вариант, но подходит исключительно для мест, где наблюдается отличный прием сигнала. Отличается компактными размерами, оптимально вписывается в интерьер. При необходимости такую антенну можно расположить непосредственно на телевизоре. Это устройство активного типа.
• DENN DAA210 – антенный прибор активного типа характеризуется несколькими преимуществами. Компактные размеры, хороший показатель приема телевизионных сигналов, вполне доступная цена.
• VIVANCO – в линейке этого бренда найдутся как активные, так и пассивные комнатные модели. Такие антенны превосходно работают и с цифрой, и с аналоговыми сигналами.

За последние годы особенно популярными стали панельные антенные модели. Они характеризуются компактностью и демократичной стоимостью. Это универсальный прибор, способный хорошо улавливать сигналы. Использоваться такие приспособления могут как в комнате, так и снаружи. Устройства такого типа демонстрируют отличный прием телевизионных сигналов.

Как подключить 2 телевизора к одному тюнеру

Для удачного подключения 2х телевизоров к одному спутнику необходимо иметь нужный инструмент.

А именно:

• Самый простой инструмент для зачистки кабеля;
• Спутниковая тарелка или стандартная антенна;
• Тюнер;
• Разветвитель или сплинтер на 2 выхода;
• 2 телевизора;
• Набор нужных кабелей.

Если один телевизор располагается, к примеру, в гостиной, а второй в другой комнате, то подключение выполняем ближнего телевизора с ресивером и купленным кабелем. Включаем телевизор в зале и начинаем настраивать.

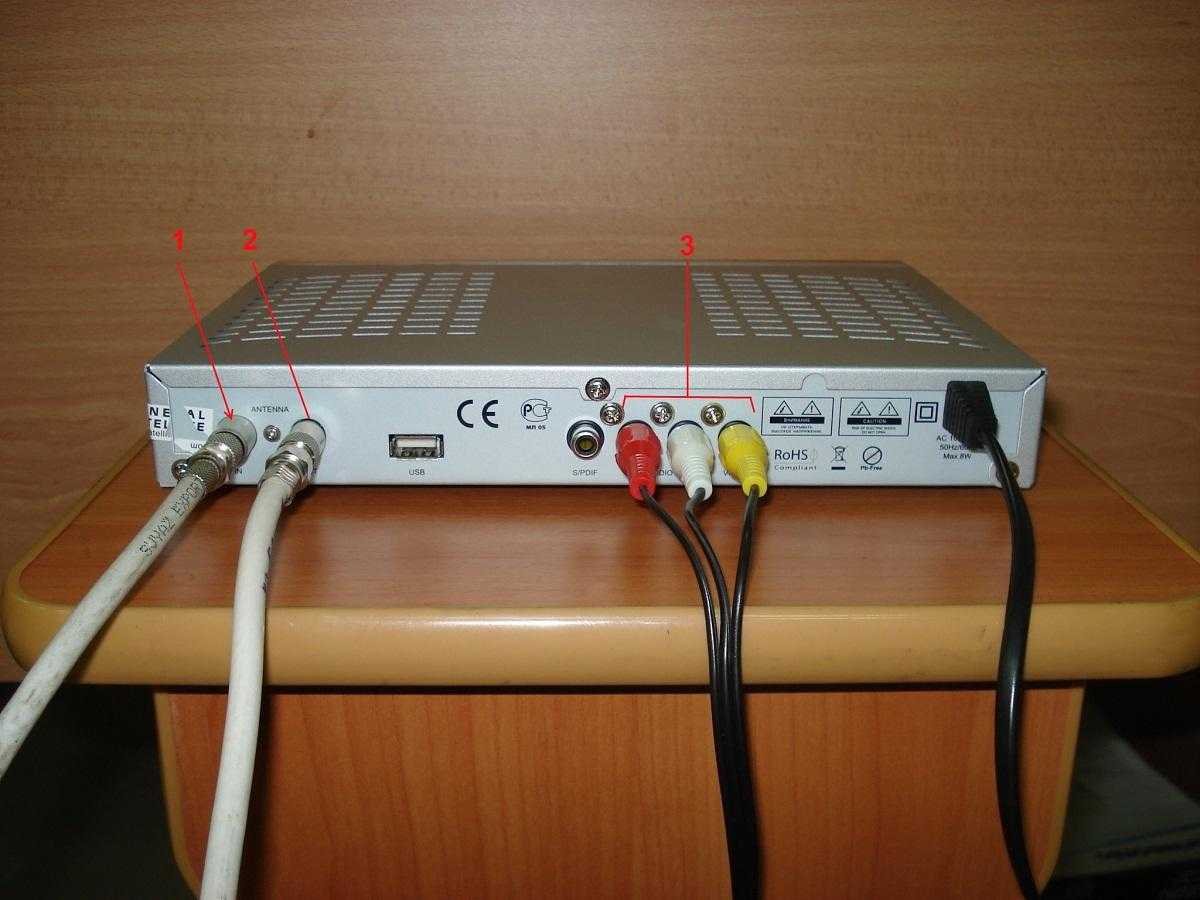

На тюнеру есть специальные разъемы для подключения двух телевизоров

Выполняем такие действия:

• Нажимаем кнопку меню;
• Определяем и отмечаем нужный источник для сигнала;
• В найденном источнике отмечаем тот разъем, к которому подключен телевизор;
• Выполняем поиск программ;
• После окончания поиска удаляем из списка каналы с некачественным изображением.

Теперь расскажем, как подключить 2й телевизор к тюнеру. Выполняем замер минимального расстояния от телевизора до телевизора. Проводим кабель вдоль плинтуса, для того чтоб не затрагивать его при ходьбе по комнатам.

Далее берем высокочастотный или обычный кабель телевизионного типа, который подключается к выходу на задней панели тюнера, другой конец к антенному входу, который находится на телевизоре. После подключения остается только настроить телевизор.

Антенный вход

Довольно популярный способ подсоединения. В подъездах многоквартирных домов провайдеры проводят кабельное цифровое ТВ, которое поступает от спутниковых антенн. Именно они выполняют передачу сигналов. Специальный вход позволяет разводить цифровое вещание сразу на два телеприемника в квартире. Чтобы сделать это, понадобится нужный разъем. Также необходимо будет выполнить настройку телеканалов на различных частотах. Если будет наложение сигналов, то качество картинки и звучания резко ухудшится. Если самостоятельно выполнить такую задачу сложно, лучше вызвать мастера, который поможет настроить два телевизора.

Каналы

Каждый спутник имеет каналы для просмотра различного контента Правда, не все они открыты для бесплатного просмотра, и за некоторые пакеты нужно доплачивать. Например, бесплатными являются различные музыкальные каналы, «фильмовые», этническое ТВ, основные государственные. А вот платные – более «профильные».

Платные каналы вещают в различных кодировках, например, Betacrypt, Irdeto, Nagravision и всеми горячо любимый Viaccess, которым, например, пользуется оператор НТВ Плюс.

Есть три способа «декодировать» их и смотреть. Первый – покупка карточек и CAM-модуля у оператора, если вы хотите смотреть на современных телевизорах. Второй – приобрести ресивер, если у вас нет крутого телевизора. И последний способ – кардшаринг. Но этот способ операторы не очень любят, поскольку это считается нелегальным способом просмотра.

Не все спутниковые каналы транслируются в открытом виде – за некоторые нужно доплачивать

Как подключить два телевизора к одной антенне цифрового тв с усилителем.

Так начнем наверно с кабеля.

Необходимо зачистить только верхнюю часть не повредив экран и фольгу

собираем фольгу и экранный провод в скрутку

теперь зачищаем центральную жилу необходимой длины.

Далее надеваем разъём указан стрелкой накручивающими движениями на кабель.

Необходимо при этом следить чтобы центральная жила не касалась экранной и фольги, это очень важно! Далее нам потребуется делитель и не простой, а с согласованием. На рисунке показано что по одной полосе можно пропускать питание

На рисунке показано что по одной полосе можно пропускать питание.

Если наша антенна имеет усилитель значит его нужно чем то питать и сделать это необходимо чтоб питание шло именно на усилитель, а не в гнездо телевизора.

Делитель с согласованием делятся по полосам пропускания, но это совсем другая песня которую вам знать необязательно, просто запомнить что делитель от спутниковой тарелки подойдет для цифрового тв, а вот наоборот точно не выйдет.

Делитель так и называется делитель, то есть сигнал он будет делить, значит нам нужен хороший принимаемый сигнал.

Если сигнал нестабилен то ожидать хорошего качества не стоит.

Беда в том что такие делители достаточно сложно найти, а в обычных которых полно в каждом магазине применена трансформаторная развязка или емкость не столь важно какая. Просто через нее напряжение на усилитель не поступит, но выход, как всегда, найден

Просто через нее напряжение на усилитель не поступит, но выход, как всегда, найден.

Применим обычный делитель плюс блок питания, но включим мы его до делителя тем самым подадим питание на усилок.

Нам понадобится дополнительный материал в виде Вот таких двух вещиц разъемы папа мама.

Так можно решить проблему с обычным делителем без прохода по питанию антенна работать будет.

Так с первым способом разобрались приступим к следующему.

Спутниковое телевидение на несколько телевизоров

Если в доме есть несколько телевизоров, то можно приобрести специальное оборудование, чтобы телесигнал поступал на каждое из имеющихся устройств. Но нужно точно знать, как подключить несколько телевизоров к антенне. Для этого необходим специальный ресивер с несколькими гнездами-выходами.

Для подключения спутникового телевидения на несколько телевизоров используют последовательное соединение конвертера с двумя ресиверами. Если на телевизор поступают кодированные каналы, то на каждое устройство для отдельного ресивера придётся покупать карточку и платить месячную оплату за пользование.

Возможность подключить спутниковое тв на 2 телевизора применяют многие клиенты, чтобы на одном ТВ просматривать платные каналы, а на другом – смотреть бесплатные.

Для подключения спутниковых каналов на несколько телевизоров, необходимо на каждый модель покупать отдельный тюнер. Также придётся дополнительно купить несколько кабелей, чтобы подключиться к каждому из ресиверов.

Также клиент «Триколор ТВ» может воспользоваться специальным предложением и приобрести спутниковый комплект оборудования сразу на несколько телевизоров. Это самый оптимальный вариант для подключения, поскольку так получится сэкономить много денег на покупку специального оборудования.

Для подключения на несколько телевизоров от компании Триколор ТВ, потребуется сделать заказ на предложение услуг.

После этого клиент получит следующий комплект для подключения двух телевизоров к одной спутниковой антенне:

1. Специальную спутниковую антенну на 2 телевизора с конвертером.
2. Ресивер, который включает в себя возможности нескольких тюнеров.
3. Приставку для приема сигнала.
4. Два пульта дистанционного управления и несколько блоков питания.
5. Карту получения и расшифровки каналов.
6. Кабели для соединения с антенной.
7. Витую пару для соединения ресивера с приставкой.
8. HDMI провода для монтажа приставки и телевизоров. Если возник вопрос о том, какой телевизионный кабель лучше выбрать для спутниковой антенны, то свой выбор желательно остановить именно на HDMI.
9. Документы и инструкции по эксплуатации.

Используя этот способ, можно значительно упростить монтажные работы. Для основного приемника клиент получает специальную смарт-карту и cam-модуль, которая будет в одном экземпляре. Коаксиальный кабель подключают ко входам LNB IN номер один и два на этом же оборудовании.

Прибор будет работать в качестве сервера, который расшифровывает сигналы и передаёт изображение на приставку, используя витую пару. После подключения, необходимо настроить несколько телевизоров, соединив HDMI проводом.
После этого начинается поиск необходимых каналов. Чтобы упростить установку спутниковой антенны, нужно воспользоваться специальной инструкцией или с подсказками, которые есть на официальном сайте компании (видео-обзор на проведение операции).

Преимущества такого подключения к телевизору:

• нет необходимости тратить деньги на покупку или аренду 2 антенн;
• не придется покупать дополнительный ресивер, если воспользоваться специальной приставкой для клиента;
• чтобы подключить один телевизор к спутниковому ТВ, необходимо потратить полторы тысячи рублей. Есть приобрести комплект для нескольких ТВ, потребуется потратить всего 2 000 рублей. Таким образом, получится сэкономить одну тысячу.

Необходимые материалы и инструменты для изготовления

Пруток, провод, медная или алюминиевая тонкостенная труба — вот хорошие материалы для изготовления цифровой антенны. Подойдут любые токопроводящие материалы — металлические полосы, дюралевые уголки и прочее.

Свойства коаксиального кабеля аналогичны медному

Однако стоит он значительно дешевле и прочнее, что важно для объемной конструкции телевизионной антенны. У каждого в хозяйстве найдутся куски такого провода или неликвидного материала

Для создания могут понадобиться инструменты: пассатижи, нож, шайбы, саморезы, паяльник, дрель, отвертка, клеевой пистолет. Для плоских конструкций для подложки берут токонепроводящий материал — фанеру или подобный.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток.
Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

• CABLETECH – фирма-производитель CABLETECH (Китай).
• RG 6U/48 – марка кабеля.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – волновое сопротивление 75 Ом.
• 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Как подключить несколько телевизоров к одной антенне?

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

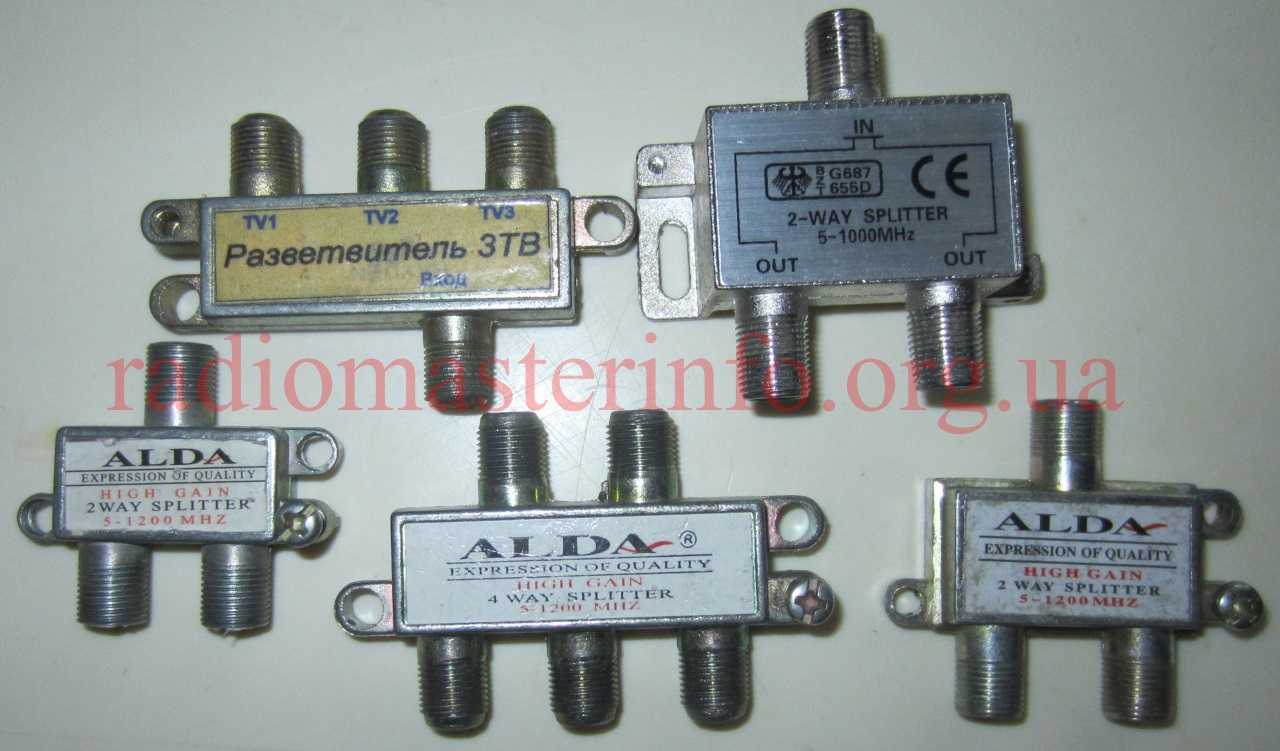

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель.

Применяются два типа активных разветвителей:

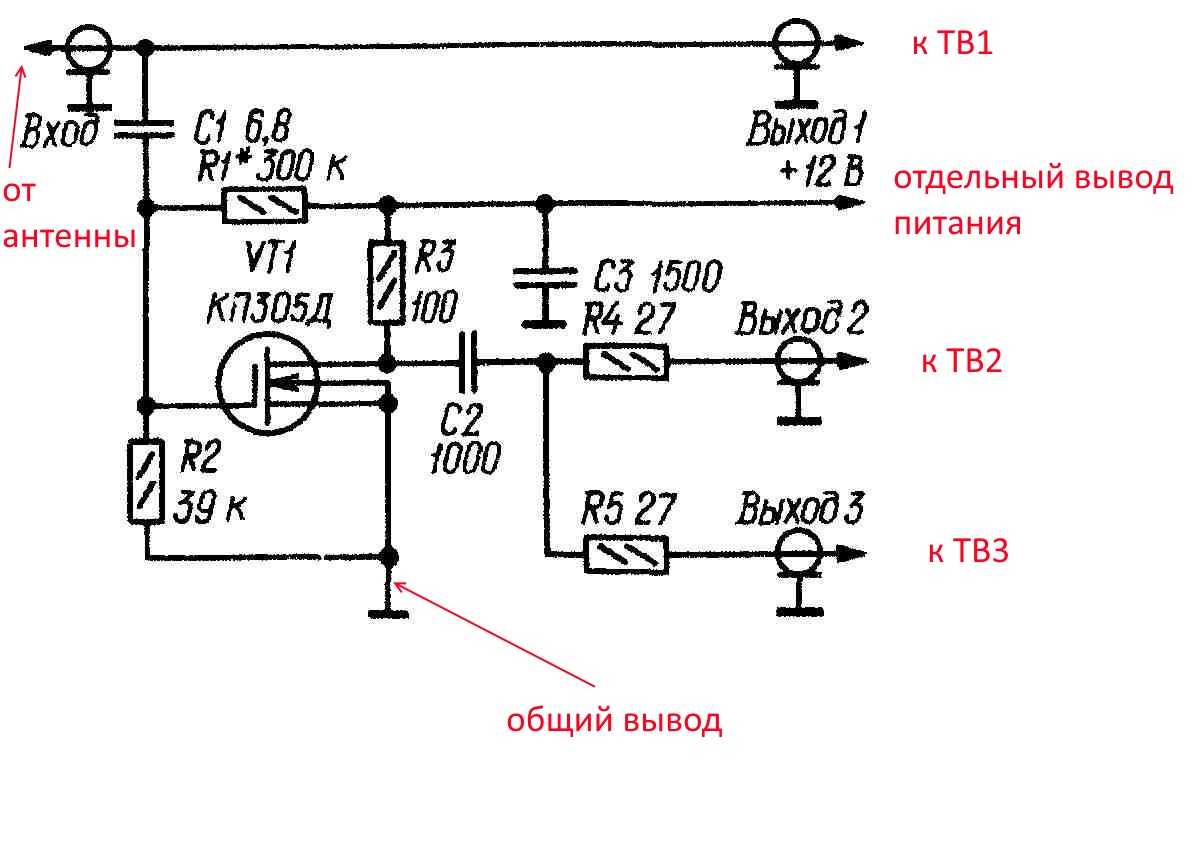

— с отдельным выводом для питания:

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

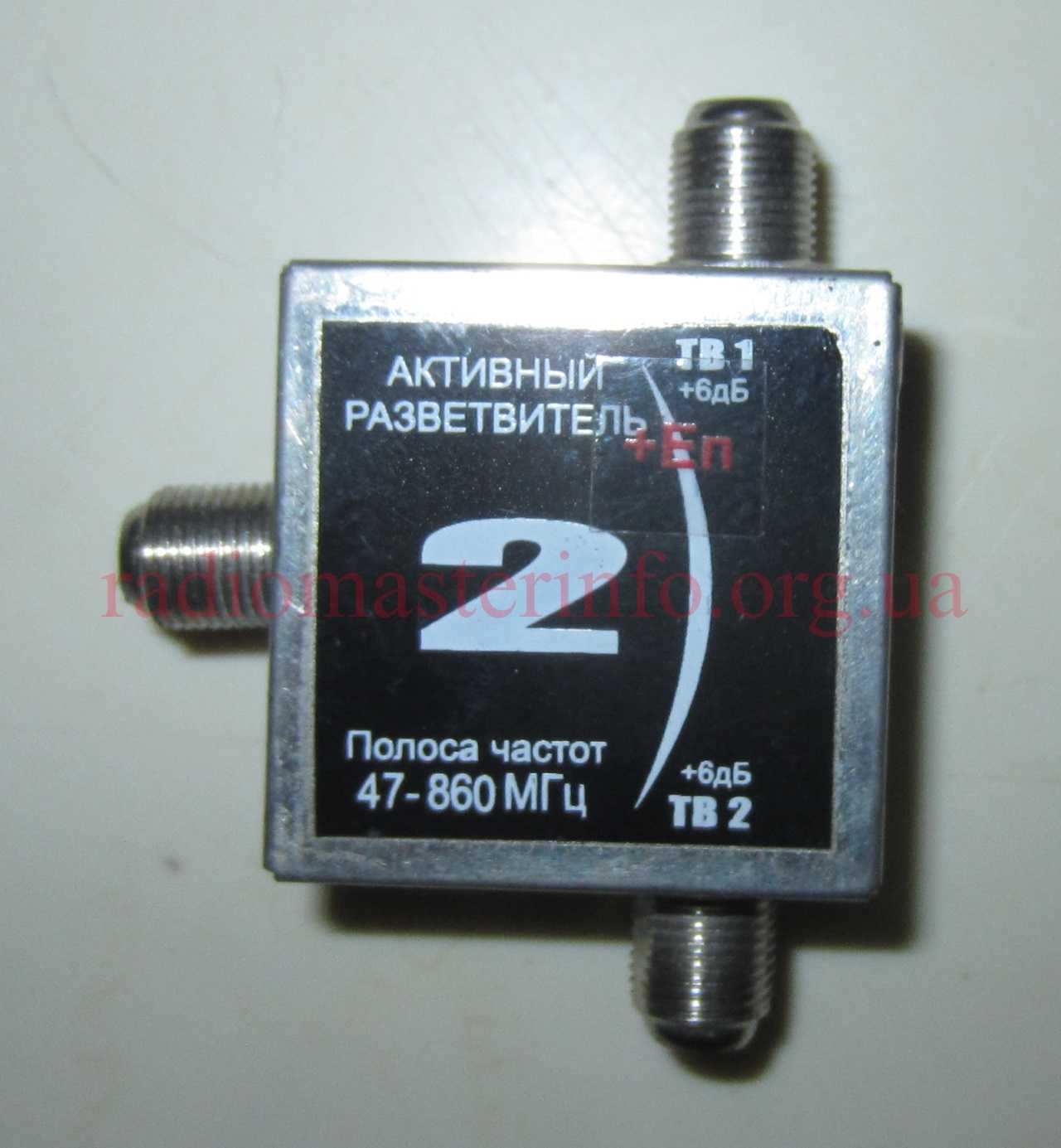

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

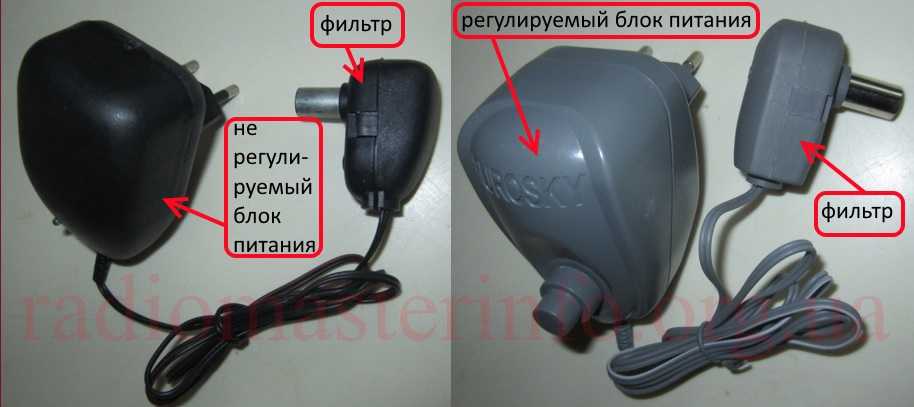

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

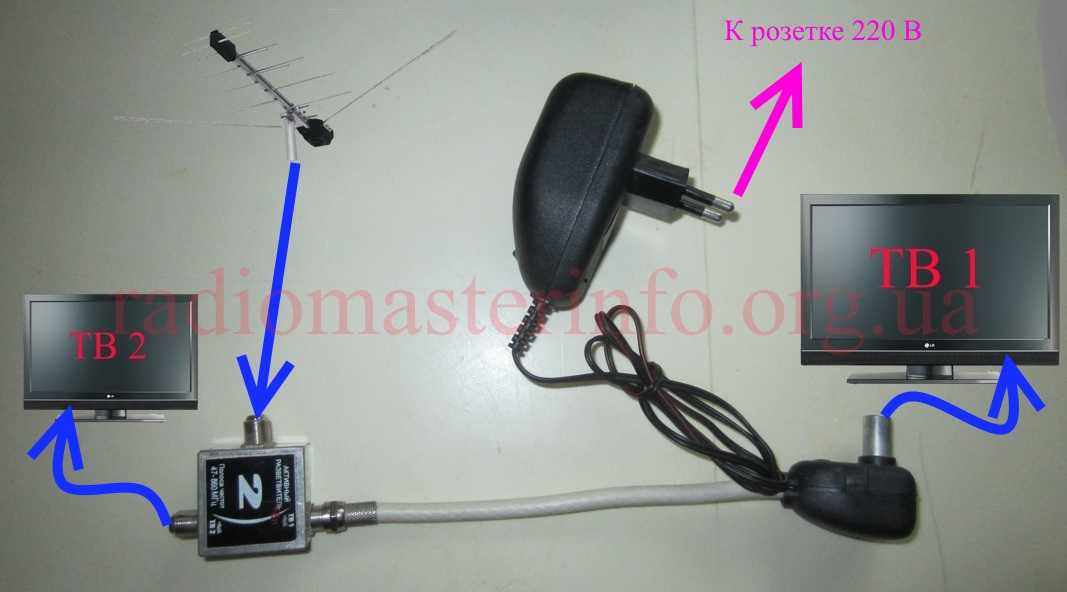

Пример схемы подключения активного разветвителя на два телевизора:

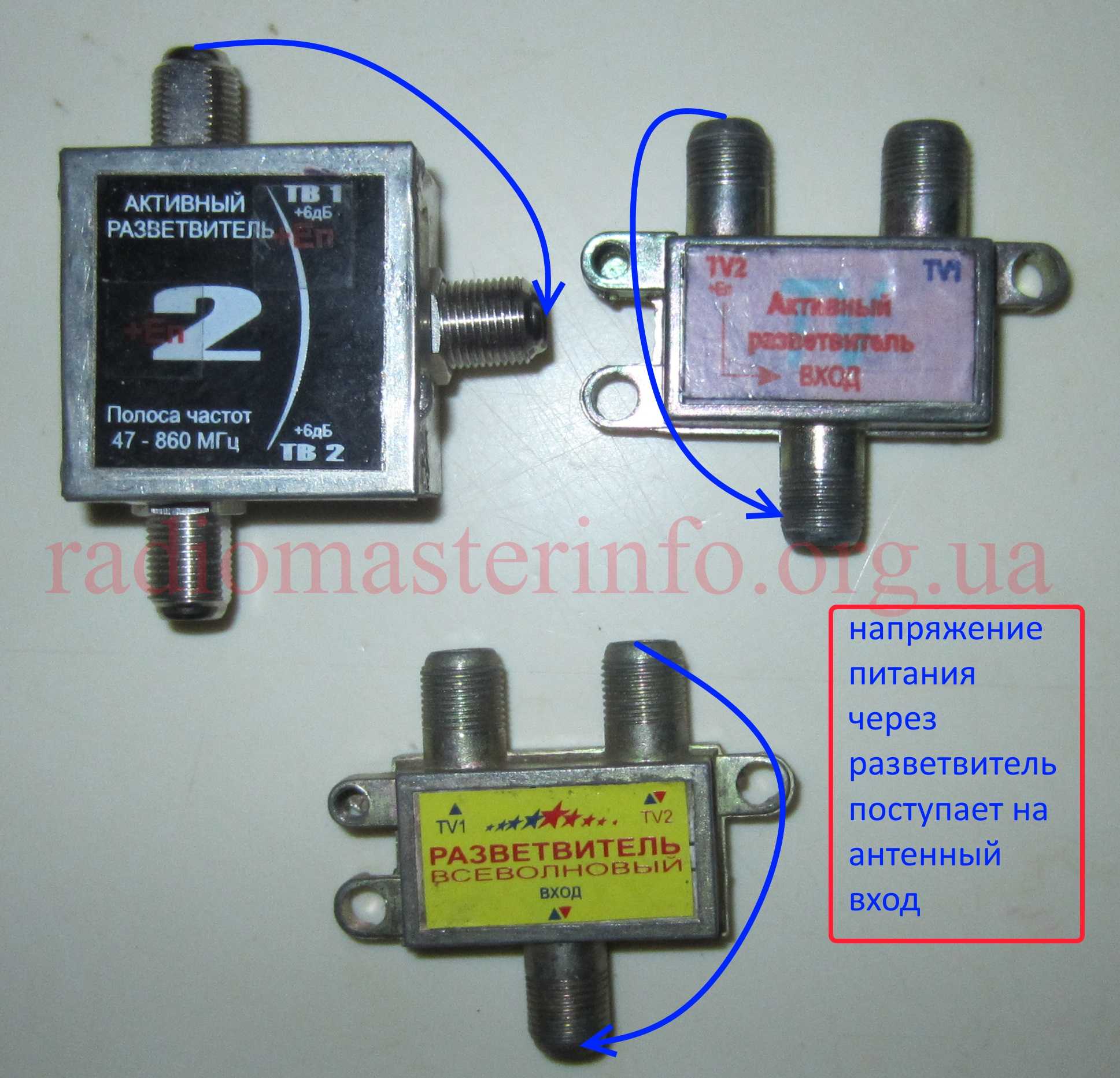

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.

И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

Подключение трёх и более телевизоров

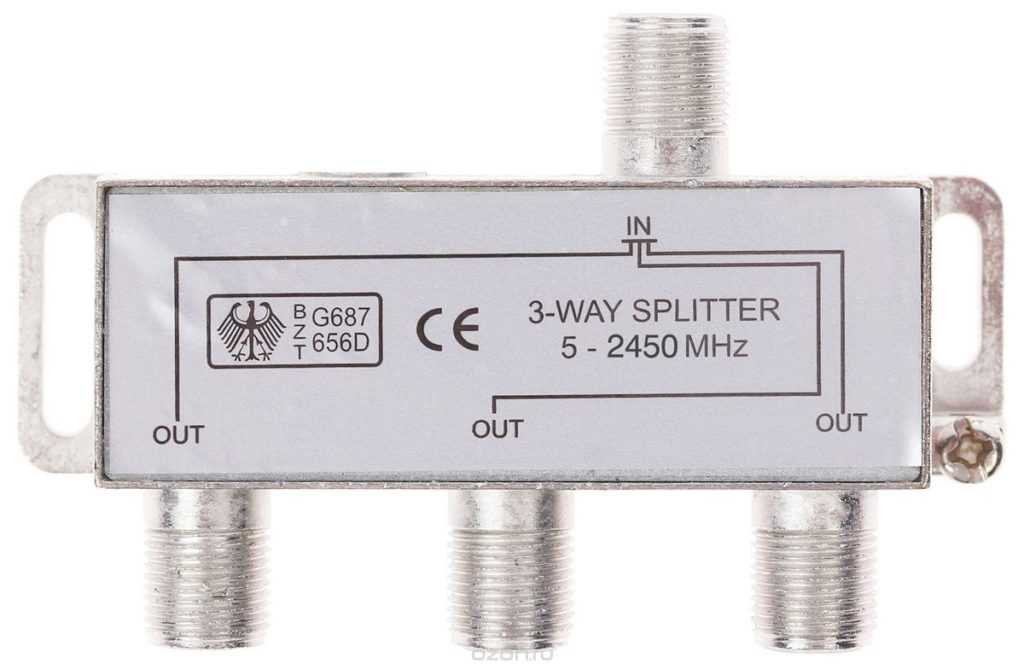

Как уже говорилось, схема подсоединения телевизоров к делителю – параллельная. Будет нелишним заметить, что каждый следующий телевизор, включаемый в эту схему, в известной степени понижает качество приёма. Если установка отдельной антенны по-прежнему не входит в ваши планы, но вы хотите подключить три телевизора (Рис. 6), то вас выручит все тот же делитель на три выхода. Правда, гораздо эффективнее окажется установка активного разветвителя с тремя или более выходами, по количеству приёмников.

Рис. 6

Не забывайте перед приобретением делителя уточнять, для какого частотного диапазона подходит ваш сплиттер. Алгоритм подключения идентичен схеме с двумя ТВ, но бывают и вариации. К примеру, если вы желаете параллельно подключить преобразователь аналогового сигнала в «цифру» (DVB-T2), то два телевизора подсоедините по классической схеме, а в оставшийся, третий выход делителя вставьте ещё один КРАБ. В него вы и подключите третий телевизор и декодер или используйте петлевой выход на приставке (не все приставки имеют петлевой выход).

Приемы привлечения абонентов

В условиях обострившейся конкуренции спутниковые операторы подключают всевозможные акции, чтобы перетянуть пользователей на свою сторону. К примеру, Триколор практически постоянно проводит акции по обмену старых ресиверов на новые с доплатой.

Компания МТС запустила акционное предложение с огромными скидками. Если раньше комплект без антенны стоил 5840 р., сейчас его цена 2800. Прежняя цена набора с антенной диаметром 60 см — 7040 р., новая — 2990. При покупке комплекта с тарелкой 0,9 м вместо 7540 р. пользователь заплатит 3490. Также из распространенных бонусов, предлагаемых абонентам — первый месяц партнерства в подарок, подключение HD тарифов и так далее.

Немного полезной информации

Когда вы устанавливаете антенную установку с нуля, то перед вами стоит более простое задание, ведь вы наверняка можете спрогнозировать, скольким ТВ-приёмникам потребуется сигнал. Если антенна уже установлена, то ситуация несколько отличается, потому что важна не только техническая сторона подключения нескольких телевизоров к одной антенне, но и сохранение качества предыдущего приёма. Здесь влияют несколько факторов. Рассмотрим их.

Уровень сигнала

Во-первых, это мощность телевизионного сигнала, который исходит от антенны. Его уровень можно проверить при помощи измерителя сигналов или оценить благодаря индикации уровня в меню на экране ТВ (Рис. 1).

Но тут неплохо бы знать, на какой частоте можно принимать данный пакет цифрового телевидения (мультиплекс) в вашем регионе. Настраивая телевизор вручную, вы должны отыскать нужную частоту (канал) и расположить антенну таким образом, чтобы получать наилучший сигнал. Убедитесь, что достигнутый уровень сигнала достаточно высок, чтобы после разделения его на два ТВ-приёмника, получить приемлемое качество эфира.

Протяжённость кабеля и количество кабельных соединений

Возможно, не все знают, но протяжённость кабельной разводки способна сказаться на качестве «картинки» в вашем телевизоре. Если путь сигнала от антенны до то телеприёмника не более 20 – 30 м, то вероятно вы ничего не заметите. Но каждый последующий метр кабеля вызывает падение мощности сигнала. Этот параметр так и измеряется – затухание на метр длины. Поэтому планируйте прокладку кабеля с умом, даже если вы не экономите на кабеле.

А тем, кто «пожадничал» и собрал кабель из фрагментов, и уж тем более сэкономил на специальных герметичных переходниках, следует понимать, что это скажется на конечном результате не лучшим образом. Подобно течению воды по дырявому трубопроводу, телесигнал будет теряться, затухать на каждой скрутке и на экране могут появиться шумы. Избегайте лишних витков кабеля в доме и позаботьтесь о его целостности.

Сборка антенного кабеля

F-штекер монтируется на кабель следующим образом:

1. Возьмите подключаемый конец, аккуратно освободите его от внешней изоляции на расстоянии около 1 см от края.
2. Обнаженную оплетку и экран из фольги аккуратно заверните назад на ту часть кабеля, где внешняя оболочка еще цела.
3. Надрежьте и снимите освобожденную часть внутренней изоляции так, чтобы оголить центральную жилу.
4. Навинтите F-штекер на завернутую оплетку.
5. Обрежьте кусачками центральную жилу так, чтобы осталось торчать около 2–3 мм провода.
6. На уже надетую на кабель половину штекера навинтите до упора вторую часть — переходник. Это не обязательный компонент, но использование «двухслойного» штекера улучшает контакт провода с аппаратурой.

Порядок установки одинаков как для обычного, так и для углового штекера.

В том случае, если нужно соединять с кабелем штекер старого образца, процесс зависит от его конструкции.

Но чаще всего это выглядит так:

1. Разобрать штекер, открутив металлический контакт от пластикового корпуса.
2. Открученный корпус сразу же надеть на кабель – так проще работать дальше.
3. Срезать около 1 см внешней оболочки провода, изоляцию снять.
4. Экранирующую оплетку аккуратно подрезать на 4–5 мм.
5. На месте, где была подрезана оплетка, аккуратно зачистить внутреннюю изоляцию так, чтобы обнажилась центральная жила.
6. Центральную жилу вставить в гнездо металлической части штекера. Лепестки с помощью плоскогубцев аккуратно, но сильно обжать вокруг обнаженной экранирующей оболочки. Здесь надо следить, чтобы оплетка не коснулась центральной жилы.
7. Завинтить крепежный винт центральной жилы.
8. Пластиковую оболочку навинтить на металлическую часть. Штекер готов.

Другой вариант — на пайке. Процесс показан на фотографиях.

Как подключиться к общедомовой антенне

Чтобы подключить коллективную телеантенну, нужно заключить договор с управляющей компанией. После подписания ее сотрудники добавят в разводку кабеля ответвление, идущее в вашу квартиру.

После того как шнур проложен по квартире, необходимо установить на его конце штекер. Он подключается к телевизору или цифровой приставке — и можно настраивать прием каналов.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Если жилец отказывается от использования телеантенны, на участке между распределителем и его квартирой ставится фильтр, не пропускающий сигнал. Если в будущем пользователь снова захочет смотреть эфирные каналы, фильтр уберут и схему перенастроят.

Читайте подробную инструкцию о полном процессе подключения к общедомовой антенне.

Подключение и настройка антенны

Разъём для антенны обычно находится сзади телевизора, на нём можно найти маркировку, например, «ANT IN», «ANT».

Если маркировки такой нет, то разъём этот можно легко отличить по его внешнему виду. Это округлая форма, внутри которой находится металлическое более мелкое отверстие для присоединения центральной жилы:

Если ваш телевизор способен принимать и эфирный сигнал, и спутниковый, типа DVB-S , разъёма сзади будет расположено два.

Под тем, куда подключается спутниковая антенна, можно найти маркировки, вроде «ANT SAT» и «IN SATELLITE». В середине разъёма также находится отверстие в центре, которое обрамлено резьбой для привинчивания штекера:

Обыкновенный кабель подключить легко. Штекер поместите в гнездо таким образом, чтобы выступ в его центре попал в отверстие, а кольцевое обрамление покрыло окантовку. Подключая спутниковый кабель, прикрутите штекер с резьбой, чтобы упрочнить соединение.

Общедомовая антенна

Для подключения общедомовой телеантенны обратитесь в управляющую компанию для заключения договора. За доступ к общедомовой используемой антенне взимается определённая вашей управляющей компанией плата. Тарифы зависят от региона.

После подписания бумаги вам присоединят ответвление кабеля из вашей квартиры в общую разводку. Проложите шнур по вашей квартире, а после этого присоедините к нему штекер.

Общедомовая антенна отлично подойдёт тем, кто не хочет терять своё время на выбор, покупку, подключение и установку своей антенны. Но качество работы коллективного оборудование будет зависеть исключительно от компании, предоставляющей услугу.

Перед тем как принять решение о подключении, выясните у соседей, довольны ли они качеством принимаемого их телевизорами сигнала.

Особенности подключения антенны к ТВ

Разница в подключении к разным моделям телевизоров зависит от того, встроен ли у модели тюнер. Возможно, ваш телевизор предназначен только для передачи цифрового эфира. В каких-то случаях необходимо докупать оборудование. В целом, подход к настройке отличается незначительно.

Рассмотрим особенности подключения ТВ от самых распространённых производителей:

Присоединение кабеля без штекера

Бывают случаи, когда в срочном порядке требуется примонтировать к ТВ-приёмнику антенну, а штекера у вас нет. На небольшой промежуток времени можно осуществить подключение без его использования.

Делайте это в такой последовательности:

Помните, что это только временная мера, как можно скорее обзаведитесь штекером и установите его.

Как подключить сразу несколько телевизоров к единой антенне?

При необходимости подключения не одного телевизора, подготовьте специальные для этого устройства – сплиттеры и разветвители. Далее следуйте инструкции:

При использовании активной антенны позаботьтесь о том, чтобы ваш сплиттер имел проход по питанию или подключите дополнительный блок питания.

Сплиттеры могут иметь от двух до восьми выходов. При подключении более значительного количества ТВ-приёмников придётся производить расчёты и продумывать построение цепочки из сплиттеров.
