Как поменять тэн в стиральной машине атлант

Проблемы в работе ТЭНа стиральной машины Атлант и Вы планируете его поменять самостоятельно? Материал статьи поможет Вам сделать это правильно.
Замена тэна на стиральной машине lg, samsung, bosch, indesit, ariston

Как купить правильный ТЭН для стиральной машины

Перед заменой вам понадобится купить ТЭН, подходящий для конкретной стиральной машинки. Предварительно рекомендуется изучить принцип конструкции нагревателя.

Все ТЭНы внутри устроены идентично, но внешне немного отличаются. Основными считаются прямая и вытянутая формы:

  • Прямая чаще используется и устанавливается в моделях самых популярных производителей;
  • Вытянутые и изогнутые нагреватели внешне очень походят на прямые, но если кинуть взгляд на 50 мм от внешней скобки, они изгибаются на 30 градусов.

Механизм нагрева остается один. Стандартное сопротивление находится в диапазоне 20–70 Ом. Вытянутые ТЭНы выпускаются, исходя из конструктивных особенностей некоторых стиральных машин — это модели Ardo, Ariston, Indesit и другие.

Типы наружного покрытия

Большая часть моделей покрыта металлической оболочкой с защитным анодированным напылением. Он характеризуется высокой выносливостью к температурам, не боится воды и предохраняет нагревательный элемент от покрытия ржавчиной.

Деталь, покрытая особым слоем из термостойкой прочной керамики, считается более надежной и выносливой, чем металлическая — даже при каждодневном изнурительном использовании. Некоторые компании, например, Самсунг, дополнительно покрывают свои изделия этим слоем.

Принято считать, что он надежнее и дольше служит, препятствует образованию накипи при использовании источника жесткой воды.

Сопротивление и мощность

В большей степени элементы отличаются друг от друга в вопросе рабочей мощности. У разных производителей она может достигать 2.2 кВт. Чем выше эта характеристика, тем быстрее элемент нагреет воду внутри машинки до нужной температуры.

Стандартные показатели сопротивления находятся в диапазоне от 20 до 40 Ом. Чаще нагреватель не сталкивается с какими-либо краткосрочными перепадами напряжения внутри сети. Такое достигается благодаря инерционности и высокому сопротивлению ТЭНа.

Источники

  • https://Samodelkin-mag.ru/master/zamena-ten-stiralnoj-mashinyi
  • https://stroy-podskazka.ru/stiralnye-mashiny/neispravnosti-i-remont/ten-samsung/
  • https://boilervdom.ru/byt/stiralnaya-mashina/stiralnaya-obsluzhivanie/kak-zamenit-ten-v-stiralnoj-mashinke-samsung-samostoyatelno.html
  • https://TexnoMag.ru/manual/zamena_i_proverka_tena_v_stiralnoy_mashiny
  • https://tehrevizor.ru/remont/78-krupnaja-bytovaja-tehnika/zamena-tena-v-stiralnoj-mashine-samsung.html
  • https://ProFazu.ru/bytovaya-tehnika/repair/zamena-tena-v-stiralnoj-mashine.html

Опубликовано: 08.02.2021

Причина неисправности

Для машины Самсунг Диамонд о неисправности нагревателя свидетельствует остановка процесса стирки и появление на табло кода ошибки H1. Стирка возможна только в режиме “Быстрая стирка” при температуре 30 градусов на табло, т.е. в холодной воде.

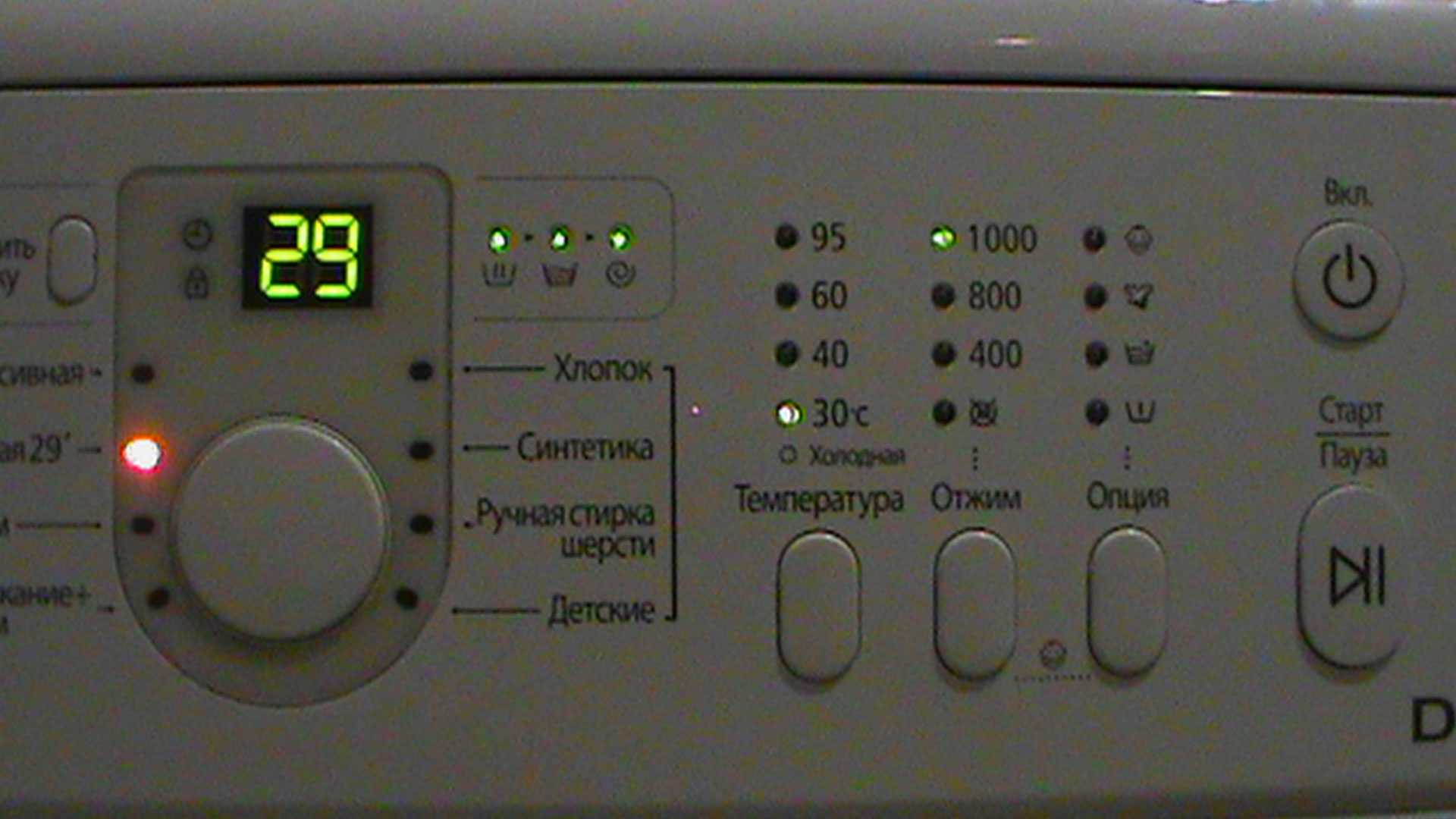

На пульте управления режим «Быстрая стирка»

Причины неисправности:

  • неправильная работа электроники блока управления;
  • отказ датчика температуры;
  • выход из строя нагревательного элемента.

На длительную работу ТЭНа большое влияние оказывает качество используемой воды. Так, если вода слишком жёсткая, то на ТЭНе при стирке на режимах с высокой температурой , образуется слой накипи.

ТЭНы для стиральных машин Samsung стали выпускать с керамическим покрытием, что значительно повышает их срок службы независимо от жёсткости воды.

Со временем слой увеличивается, тепло не проходит сквозь накипь, нагреватель перегревается и его спираль перегорает.

ТЭН извлечённый из стиральной машины

Проверка исправности ТЭНа

На всякий случай необходимо проверить ТЭН. Возможны другие причины и машина не греет воду например из-за неисправности блока управления.

Для проверки используется мультиметр в режиме измерения сопротивления.

Следует провести следующие действия:

  • от ТЭНа и температурного датчика следует отсоединить все провода;
  • присоединить провода мультиметра к выводам ТЭНа;
  • оценивается результат: если сопротивление окажется 20 — 40 Ом — ТЭН исправен. При показаниях мультиметра 1 или 0 нагреватель неисправен и подлежит замене.

Процесс проверки нагревателя

Без прибора оценить состояние ТЭНа можно визуальным осмотром детали. Наличие накипи на ТЭНе или чёрных пятен прогаров на его поверхности говорит в большинстве случаев о его неисправности и необходимости замены.

Меняем нагревательный элемент

В машинке Самсунг нагревательный элемент расположен впереди и для его извлечения, придется снять переднюю панель. Несмотря на то, что спереди машинки Samsung находится дозатор для моющих средств, панель управления и люк для загрузки белья, заменить ТЭН не так сложно, как может показаться на первый взгляд.

В таком расположении нагревателя есть и плюс – не придется разворачивать агрегат и отключать стиралку от водопроводных и канализационных коммуникаций. Соответственно, и грязи после такого ремонта будет меньше.

Передняя панель демонтируется следующим образом:

  • Воду, оставшуюся в баке необходимо слить, для чего нужно вынуть сливной фильтр;
  • Контейнер для стирального порошка необходимо вынуть, нажав на маленькую кнопку, расположенную внутри него;
  • После удаления дозатора, откроется доступ к двум крепежам, которые нужно удалить;
  • Вывинчивается винт, расположенный на панели управления;
  • Не снимая, переднюю панель следует сдвинуть в сторону;
  • При помощи тонкой отвертки нужно подцепить удерживающий уплотнительную манжету хомут, вывернув ее внутрь барабана;
  • Открутить крепления, удерживающие небольшую панель, расположенную около фильтра для мусора. Панель также удобно поддеть отверткой для удобства демонтажа;
  • За панелью обнаружатся четыре крепежа, которые следует открутить;
  • Панель управления слегка приподнять и поставить ее на верхнюю стенку машины. На месте панели три шурупа – их следует выкрутить. Главное не порвать провода, идущие к панели;
  • Снять фронтальную стенку, подняв ее вверх и, сняв с двух удерживающих ее крючков. При этом, не следует тянуть ее слишком сильно, чтобы не оторвались провода блокиратора люка;
  • Панель управления теперь нужно опустить вниз, чтобы она не мешала ремонту и не слетела с крышки.

За снятой передней стенкой находится хвостовик ТЭНа, расположенного под баком. Прежде чем менять нагреватель, полезно убедиться в том, что старый элемент действительно сгорел. Для этой цели используется мультиметр, которым замеряется сопротивление на проблемном нагревателе.

Для того, чтобы снять неисправный нагреватель:

  • При помощи ключа (торцевого) необходимо отвинтить центральную гайку. Она расположена на хвостовике, в середине контактов;
  • От контактов следует отсоединить провода, запомнив их расположение;
  • Неисправный нагреватель нужно раскачать, взявшись за контакты;
  • Рукой или молотком, следует постучать по шпильке, на которой находится гайка, которую уже открутили, чтобы она продавилась внутрь;
  • Плоской небольшой отверткой поддевается старый ТЭН, чтобы сдвинуть с места;
  • Вытащить нагревательный элемент из удерживающих его пазов.

Важно: при смене неисправной детали, главное не применять слишком больших усилий, чтобы не отломить контакты. Тогда вытащить ТЭН будет намного сложней

Для установки нового ТЭНа:

  • Проверить работоспособность нового нагревателя. Для этого используется мультиметр. Это исключит вероятность установки бракованной детали;
  • Резиновую уплотнительную манжету необходимо смазать машинным маслом или специальной смазкой. Рекомендуется пользоваться смазкой WD-40;
  • Новый ТЭН следует вставить на то место, на котором стоял прежний;
  • Температурный датчик, если решено его не менять, устанавливается также на прежнее место;
  • Провода, отключенные перед демонтажем старого нагревателя, необходимо подключить к новому элементу.

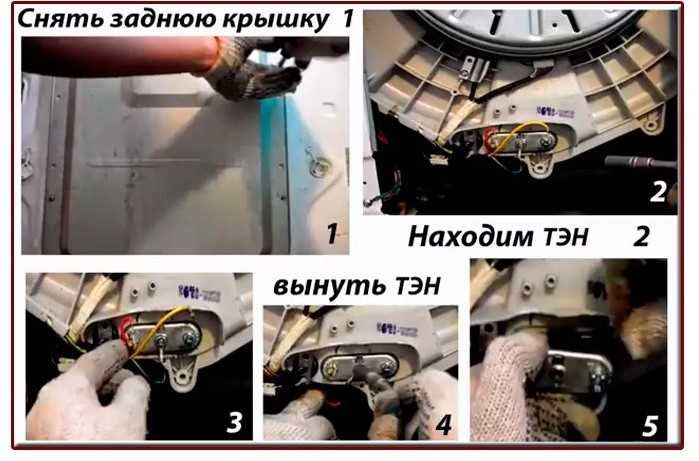

Пошаговая инструкция по замене тэна

Мы рассмотрим простой вариант – тэн располагается сзади барабана.

Шаг 1. Слейте с барабана все остатки воды. Для этого на передней панели корпуса откройте нижнюю крышку и достаньте заглушку. Для сбора воды поставьте низкую емкость, в противном случае она прольется на пол. Для полного слива рекомендуется стиральную машину немного наклонить и в таком положении подержать несколько секунд до стекания жидкости.

В машинке не должно оставаться воды

Шаг 2. Поставьте машинку на свободное пространство, обеспечьте доступ к задней части. Открутите щит, он зафиксирован четырьмя винтами. Снимите деталь и поставьте ее около стены. Ничего не бросайте ничего под ноги, все элементы стиральной машины, электрические приборы и инструменты должны быть в порядке и лежать на своих местах.

Снимают заднюю крышку, чтобы добраться до тэна

Шаг 3. Найдите тэн, он прикручен внизу барабана. Имеет три клеммы: фаза, ноль и заземление

У некоторых моделей на корпусе тэна есть датчики температуры, очень осторожно с ними обращайтесь, они плохо реагируют на ударные усилия

Тэн обычно расположен внизу под барабаном

Шаг 4. Снимите клеммы фазы и нуля, открутите гайку фиксации заземления, удалите с винта контакты, подключенные к нему.

Аккуратно снимают контакты и откручивают гайку

Если тэн исправен, то далее ничего разбирать нет смысла, причина поломки в другом. Если достаточно технических знаний, то надо поискать их в системе управления и автоматики. Опыта нет – вызывайте специалиста. Для того чтобы было легче принимать правильное решение, сообщим, что стоимость блока управления может составлять до 50% цены стирального автомата. А неквалифицированное вмешательство в его работу в большинстве случаев становится причиной полного выхода из строя с невозможностью дальнейшего восстановления. Если подтвердилась неисправность тэна – продолжайте разборку машины.

Можно проверить исправность тэна, не вынимая его из корпуса машинки

Шаг 5. Открутите контргайку винта заземления, но не до конца, а на длину резьбы. Делается это для того, чтобы во время постукивания по гайке не заминалась резьба. Стучать надо до тех пор, пока она немного не утопится, таким образом ослабляется расширение резиновой прокладки. Дело в том, что для герметизации тэна используется внутренняя пластина, которая при закручивании гайки прижимается к резиновой прокладке и расширяет ее.

Легкими ударами отвертки ослабляют фиксацию тэна

Шаг 6. Аккуратно отверткой поддевайте корпус тэна по периметру, медленно отрывайте его. Резина немного прикипела, не спешите, не деформируйте посадочные места.

Чтобы вытащить тэн, нужно поддеть его слегка отверткой

Шаг 7. Купите в магазине новую деталь. Профессионалы настоятельно рекомендуют брать с собой старый тэн, только так можно иметь гарантию, что не ошибетесь с выбором. Дело в том, что производители для каждой модели выпускают новый нагреватель, он может отличаться всего на несколько миллиметров по длине или ширине. Это дает право присваивать стиральному автомату новую серию и, соответственно, продавать по новой цене. А тэны уже не взаимозаменяемы.

Новый тэн должен иметь идентичные размеры

Шаг 8. Очистите место установки нагревателя от кальция, его там будет очень много. Пользуйтесь любыми подручными предметами, проверяйте фонариком качество.

Место установки тэна необходимо тщательно очистить

Шаг 9. Осмотрите состояние посадочного места для уплотнительной резинки, при необходимости уберите с поверхностей нагар.

Посадочное место уплотнителя тоже должно быть чистым

Шаг 10. Ослабьте гайку заземления, вставьте тэн на место

Обращайте внимание, чтобы он занял специальную нишу

Вставляют новый тэн в корпус

Шаг 11. Закрутите гайку и подсоединяйте все провода.

Подключают все в обратном порядке

Залейте в барабан немного воды и на несколько секунд включите нагрев, затем выключите машину. Если тэн теплый и нет потеков – отлично, прикручивайте оставшиеся детали и ставьте агрегат на место использования.

Замена тэна при переднем расположении

Где и по какой цене купить новый?

При покупке нагревателя через интернет нужно учитывать следующие параметры:

  • размеры посадочного места;
  • наличие бурта, уплотнителей, отверстия под датчик;
  • конфигурация рабочей части ТЭНа (форма, длина и ширина);
  • мощность.

В стиральные машины LG устанавливаются ТЭНы мощностью от 1,1 до 3,2 кВт и длиной 173-240 мм.

Если строго аналогичная деталь не поставляется, можно выбрать нагреватель с похожими характеристиками. Допустимое расхождение по длине составляет -1 см, а по мощности — ±200 Вт. Новый элемент должен иметь такую же форму, как и предыдущий: прямую или изогнутую.

Некоторые модели ТЭНов имеют защитное покрытие, которое не влияет на его конфигурацию и взаимозаменяемость, но увеличивает износостойкость и срок службы. Стоимость нагревателя составляет от 400 до 1500 руб. Лучшие производители трубчатых элементов для стиральных машин LG – это IRCA и Thermowatt.

Что нужно для того, чтобы поменять нагревательный элемент

Прежде чем менять нагревательный элемент самостоятельно в домашних условиях, необходимо как следует подготовиться. Для ремонта потребуется:

  • новый нагреватель воды;
  • набор отверток;
  • набор ключей;
  • резиновый молоток;
  • клей-герметик.

Новый ТЭН

Перед началом ремонтных работ важно правильно подобрать новый тэн, так как первый попавшийся в магазине может не подойти вашей технике. Для этого:

  1. Тщательно изучите инструкцию стиральной машинки и запомните параметры базового нагревателя.
  2. Если инструкции от стиральной машины нет или искомые данные обнаружить не удалось, – зайдите на сайт компании производителя. Зачастую у них есть вся необходимая информация, касающаяся производимого оборудования и его комплектующих.
  3. В крайнем случае, запишите марку вашей стиральной машины и обратитесь за консультацией в ближайший сервис технического обслуживания. Возможно, за небольшое денежное вознаграждение они согласятся помочь, поделившись интересующей вас информацией.

Набор отверток

Без набора отверток вы просто не сможете добраться до вышедшей из строя детали и провести ее диагностику или замену. Для разборки стиральной машинки достаточно обычной и крестовой отвертки. В некоторых случаях могут понадобиться инструменты разных размеров, но чаще всего удается обойтись стандартными вариантами.

Набор гаечных и трубчатых ключей

Набор гаечных ключей необходим для того, чтобы вытащить старый нагреватель со своего места и заменить его новым изделием. Подойдет любой дешевый набор, в котором есть 5-6 ключей под разный диаметр.

Резиновый молоток

Понадобится, чтобы аккуратно выбить шпильку, которая крепит центральную часть нагревающего элемента к основанию стиральной машинки. Если резинового молотка нет, разрешается использовать обычный, только между молотком и шпилькой должна находиться какая-нибудь деревяшка. Она смягчит удары и не даст детали деформироваться. Удары должны быть аккуратными. Не стоит лупить молотком по детали со всей силы.

Клей-герметик

Клей-герметик понадобится для обработки нижней части корпуса водонагревающего прибора. Если этого не сделать, возможны протечки воды во время стирки, что приведет к повторной поломке стиральной машинки или короткому замыканию. Клей наносится на обезжиренную поверхность, с которой удалена вся влага и мусор.

Как найти неисправность?

Трубчатый нагреватель находится в стиральных машинках Samsung на фланце. Здесь располагается и предохранитель. В большинстве моделей от данного производителя ТЭН следует искать за передней панелью. Такое расположение потребует существенных усилий при разборке, однако заменить деталь при отказе от работы можно полностью самостоятельно.

Понять, что ТЭН не работает, можно по ряду причин.

  • Плохое качество стирки при использовании качественного стирального средства и при правильном выборе режима.
  • При стирке стекло на дверце стирального агрегата не нагревается. Однако проверять это необходимо только спустя 20 минут от начала процесса. Также стоит учитывать, что в режиме полоскания машинка воду не нагревает.
  • В процессе работы стиральной машинки существенно снижается расход электроэнергии. Проверить данную причину можно, но весьма непростым способом. Сперва необходимо отключить все электропотребители, кроме стирального устройства. Затем следует записать показания электросчетчика до включения машинки. По окончании полного цикла стирки сравнить их с получившимися значениями. В среднем за одну стирку расходуется 1 кВт. Однако если стирка проводилась без нагрева воды, то данный показатель будет составлять от 200 до 300 Вт. При получении таких значений можно смело менять неисправный нагревательный элемент на новый.

Нагревательный элемент может не работать из-за того, что между его клеммами и проводкой плохой контакт. Также причиной неисправности может стать поломанный температурный датчик. Неисправный модуль управления тоже часто становится моментом, из-за которого не будет работать нагреватель. Реже причиной поломки является заводской брак ТЭНа.

Районы Перми, которые мы обслуживаем

  • Дзержинский
  • Индустриальный
  • Кировский
  • Ленинский
  • Новые Ляды
  • Орджоникидзевский
  • Центральный
  • Свердловский

Профилактика нагревателя

Правильная замена тэна стиральной машины Indesit заключается и в ещё в том, что после ремонта необходима профилактика бака для удаления скопившихся там отложений. В баке могут присутствовать твёрдые отложения в виде накипи, а могут откладываться не расщеплённые жиры с одежды в виде слизи, образующей неприятный запах внутри машинки Индезит.

Большим удобством машин с вертикальной загрузкой является то, что в них можно через загрузочное отверстие контролировать наличие нежелательных отложений на внешней части барабана и вовремя провести чистку химическими способами.

Для предотвращения отложений в стиральных агрегатах рекомендуется:

  1. В разрыв подачи используемой воды установить солевой фильтр-смягчитель воды и производить своевременную его замену;
  2. Использовать качественные стиральные порошки и гели;
  3. Производить периодически профилактику от накипи именно специальными средствами. Такие способы удаления как уксус, лимонная кислота удалят накопившиеся отложения накипи и жира, но неизвестно как своим химическим составом повлияют на качество резиновых деталей и уплотнений вашего агрегата;
  4. Не злоупотреблять длительными стирками с большими температурами. Современные моющие средства позволяют эффективно бороться с загрязнениями при небольших температурах, тем самым и бережливо относятся к тканям, не подвергая их высоким термическим обработкам.

Источники

  • https://yborka.online/tehnika/stiralnaya-mashinka/proizvoditeli/indezit/remont-in/pravila-zameny-tena
  • https://mashmaster.ru/zamenit-ten-v-stiralnoj-mashine-indesit/
  • https://sdelai-lestnicu.ru/remont/zamena-tena-v-stiralnoj-masine-kak-dostat-snat-i-pomenat-na-raznyh-modelah
  • https://TexnoMag.ru/manual/zamena_i_proverka_tena_v_stiralnoy_mashiny
  • https://cosmo-frost.ru/stiralnye-mashiny/remont-i-zamena/kak-zamenit-ten-v-stiralnoj-mashine-indezit/
  • https://tehnika.expert/dlya-chistoty-i-poryadka/stiralnaya-mashina/indezit-kak-snyat-ten.html
  • https://Tehno.expert/stiralnaya-mashina/zamena-tena-v-indezit.html
  • https://WasherBest.com/kak-otremontirovat/zamena-tena-stiralnoj-mashiny-indezit-kak-samostoyatelno-snyat-i-podklyuchit-nagrevatel

Опубликовано: 08.02.2021

Вызов мастера

Без учета стоимости нового нагревательного элемента, работы по разбору стиральной машины Индезит, замене ТЭНа, обратной сборке и проверке установленной новой детали мастером обойдутся минимум в 1500 рублей.

Вызвать специалиста на дом можно из сервисного центра (телефоны не сложно найти на специализированных сайтах в интернете). Чтобы не стать жертвой мошенников не стоит оплачивать работу мастера, если она еще не окончена.

Точную сумму к оплате специалист сможет озвучить только после проведенной диагностики. По окончанию ремонта мастер сервисного центра всегда выдает Акт выполненных работ с гарантией.

Много важной и полезной информации о ремонте стиральных машин Индезит представлено в этом разделе

Полезные советы и рекомендации

Плохой нагрев и появление ошибок на табло могут быть обусловлены нестабильным напряжением. Прежде чем приступать к разборке машины, нужно исключить неправильное подключение к электросети.

Если она подсоединена к розетке через удлинитель или переходник, нужно включить ее в сеть напрямую и повторить цикл без белья. Чтобы исключить нестабильное напряжение в домовой сети, нужно подключить машину через стабилизатор.

Если после принятых мер ошибки продолжают появляться, необходимо проверить функциональность самого ТЭН.

Чтобы снизить риск перегрева трубки, нужно периодически чистить ее от накипи. Разбирать машину при каждой чистке необязательно. Для снятия слоя карбонатов достаточно запустить горячую стирку со слабым раствором лимонной кислоты.

( 2 оценки, среднее 4.5 из 5 )

Где монтируется ТЭН стиральной машины

В бытовых стиральных агрегатах используются так называемые мокрые ТЭНы, рабочий элемент которых находится в стиральном баке и непосредственно контактирует с водой. Локально в стиральных агрегатах производимых разными фирмами ТЭНы могут размещаться как по обе стороны, так и спереди и сзади стиральной машины.

В машинках с фронтальной загрузкой, ТЭНы имеют боковое расположение. Единственное правило — это размещение в нижней части стирального бака для более эффективного нагрева воды. Еще из школьного курса физики известно, что самые холодные слои воды находятся внизу, а нагреваясь поднимаются вверх. Происходит естественная конвекция жидкости, и ее более эффективный нагрев.

Установка нового ТЭНа

Процесс установки нового нагревательного элемента в стиральную машину включает в себя такие этапы:

  1. Очистку посадочного отверстия от грязи и остатков накипи.
  2. Обработку уплотнителя специальной смазкой.
  3. Установку детали в гнездо, ее закрепление.
  4. Подсоединение всех проводов и клемм.
  5. Подключение стиральной машинки к коммуникациям.

Готово! Теперь вам остается лишь запустить контрольную стирку в любом из высокотемпературных режимов, чтобы убедиться в том, что ремонт устройства прошел успешно. Через 20 минут после начала стирки пощупайте крышку люка своей машинки – если она теплая, значит, ТЭН работает исправно.

Очень надеемся, что после прочтения данной статьи вы разобрались с тем, где находится нагревательный элемент, а также как снять ТЭН на стиральной машине Indesit, Samsung, Bosch или других марок и заменить его новым.

Как заменить самостоятельно?

В случае поломки нагревательного элемента в стиральной машине Бош, его заменяют на новую деталь. Доступ к ТЭНу в стиралках с фронтальной загрузкой осуществляется со стороны передней панели.

Подготовительный этап

На этапе подготовки необходимо подготовить набор инструментов для работы (шуруповерт, плоскогубцы, мультиметр, отвертки). Также следует отключить аппарат от электричества и перекрыть кран, подающий воду.

Аппарат нужно выдвинуть, чтобы иметь доступ к стиралке со всех сторон. Заранее следует позаботиться о тряпках и хорошем освещении места работы. До начала ремона следует убедиться, что белья в барабане нет.

Получение доступа к детали

В стиральных машинах Бош доступ к ТЭНу осуществляется со стороны фронтальной панели. Чтобы добраться до места расположения нагревательного элемента, необходимо выполнить такие действия:

  1. Выкрутить со стороны задней стенки Bosch саморезы, которые удерживают верхнюю крышку.
  2. Потянуть крышку на себя и вверх, чтобы отсоединить эту панель от корпуса.
  3. Вынуть кювету порошкоприемника.
  4. Снять панель с управляющими кнопками, предварительно открутив удерживающие ее винты.
  5. Положить снятую деталь на стиралку сверху.
  6. Открыть дверцу люка.
  7. Найти под резинкой манжеты хомут. Поддев отверткой хомут, вытащить его на себя, высвобождая постепенно по кругу.
  8. Резинку, которая больше не удерживается хомутом, заправить в барабан.
  9. На люке нужно найти винты, которые удерживают блокиратор замка. Выкрутить их, а замок заправить внутрь.
  10. Снять декоративную нижнюю узкую панель.
  11. Найти винты, которые удерживают переднюю панель. В зависимости от модели стиралки их количество и место расположения могут отличаться.
  12. Снять фронтальную панель.

Как снять?

ТЭН располагается в нижней части Bosch, под барабаном. Он плотно сидит в посадочном гнезде и имеет много соединений.

Чтобы в дальнейшем ничего не перепутать, желательно сфотографировать все контакты до того, как приступить к разборке.

Разъемы следует разжать, и убрать провода в сторону. По центру основания ТЭНа расположена гайка, которая удерживает и фиксирует деталь. Ее необходимо открутить не полностью. Болт следует отжать внутрь. После этого нужно аккуратно вытащить ТЭН, помогая себе отверткой с плоским концом.

Вынимать старый ТЭН нужно очень аккуратно, чтобы не повредить посадочное гнездо.

После того как нагревательный элемент Bosch извлечен, следует осмотреть место, где он был расположен. Место посадки ТЭНа следует очистить от загрязнений и накипи. Состояние и работоспособность снятого нагревательного элемента можно проверить при помощи мультиметра и оценить визуально. Если наслоений на элементе много, его желательно заменить.

Как поменять на новый?

Новый нагревательный элемент Bosch устанавливается точно в том положении, в котором был установлен предыдущий ТЭН. Деталь должна входить плотно.

После установки проводят закрепление по центру винтом и подсоединяют контакты. Для этого хорошим подспорьем станут сделанные ранее фотографии.

Как провести замену ТЭНа в стиральной машине Бош, можно посмотреть на видео:

Устройство и характеристики

За подогрев воды, поступающей по центральному водопроводу в стиральную машину, отвечает трубчатый электрический нагреватель (ТЭН). Подогрев осуществляется благодаря спирали из хромового сплава. Она окружена специальным порошковым диэлектриком-изолятором.

Он обладает очень высоким показателем теплопроводности, необходим для передачи тепла от внутренней греющей нити к внешнему стальному покрытию. От спирали отходят контакты, через которые подается напряжение. За процессом подогрева воды в стиральном баке следит термоуэел.

Производители выпускают самые разнообразные ТЭНы:

  1. По форме они бывают прямые, спиралевидные, изогнутые под углом от 15 до 45°, W или V-образные.
  2. Важнейшим фактором при классификации является мощность, которая может быть в бытовых машинах от 800 до 2500 Вт, а в промышленных до 6000 Вт. Меньшее значение считается более экономичным.
  3. К основным характеристикам относится длина нагревателя. Выпускают детали от 15 до 30 см. Слишком длинная деталь может не поместиться внутри машины на посадочное место.
  4. Другим важным параметром является размер уплотнительной резинки, а также наличие или отсутствие на ней выступа-бортика.

В современных стиральных машинах фирмы Electrolux, в основном, используются прямые нагреватели мощностью от полутора до двух киловатт.

Добираемся до детали

Если мы говорим о замене ТЭНа в стиральной машине Индезит или LG, то в этой работе нет ничего сложного, ведь у машин этих марок тэн находится сзади. Достаточно лишь снять заднюю стенку, убрать приводной ремень и вот, нагревательный элемент уже в зоне досягаемости. Со стиральной машиной Самсунг далеко не все так просто, ведь ТЭН у нее установлен в передней стенке бака, а передняя стенка любой стиральной машины снимается сложнее, чем задняя.

Тем не менее, эта небольшая трудность не должна побуждать вас обращаться к мастерам, которые сдерут дополнительные деньги за замену ТЭНа в стиральной машине Samsung. Произведите замену самостоятельно, тем более что такой ремонт считается несложным. Итак, как снять переднюю стенку стиральной машины Samsung?

  • Выкручиваем мусорный фильтр стиральной машины Samsung, чтобы слить оставшуюся в баке воду, а заодно вытаскиваем кюветку для порошка.
  • Откручиваем винты, которые держат верхнюю крышку стиралки. Они находятся сзади на правом и левом верхних углах стиральной машины Samsung.
  • Откручиваем 2 крепежных элемента, которые находятся под кюветкой стиральной машины Samsung и один, который находится справа сбоку на панели управления.
  • Сдвигаем панель управления, но снимать ее пока не нужно.
  • Цепляем с помощью плоской отвертки тонкий хомут из пластика опоясывающий манжету люка и убираем его, попутно заправив саму манжету в люк поглубже.
  • Плоской отверткой подцепляем и снимаем нижнюю узенькую панель стиралки Samsung, обнажая стальной каркас корпуса.
  • Вдоль нижней части передней стенки стиральной машины расположились 4 винта, которые под декоративной панелью не были видны, а теперь их можно свободно выкрутить, что мы и делаем.
  • Приподнимаем открученную нами ранее панель управления и кладем ее наверх корпуса стиралки, под панелью находим еще 3 шурупа, которые держат переднюю стенку, нужно их выкрутить.

Передняя стенка стиральной машины Samsung теперь держится лишь на двух крючках

Берем ее за нижние углы, и осторожно приподняв вверх, снимаем. Слишком тянуть на себя стенку не нужно, ведь за ней потянутся провода от устройства блокировки люка

Их можно вообще не трогать, а развернуть стенку в сторону прислонив ее к боковой части корпуса стиралки, чтобы не мешалась.
Панель управления теперь ничему не помешает. Ее можно аккуратно опустить вниз, чтобы она не свалилась с корпуса стиралки, когда будет производиться замена ТЭНа, чтобы опять же случайно не оторвались провода.

Ну вот, когда передняя стенка стиральной машины Самсунг убрана, мы можем лицезреть контакты нагревательного элемента прямо у себя перед глазами. Но не нужно спешить производить замену нагревательного элемента. Сначала все проверим, убедимся в неисправности узла, а уж потом будем принимать окончательное решение.

Проверка работоспособности

Заменить нагревательный элемент всегда успеем, сначала все проверим. Как это сделать? Ну, во-первых, нужно подготовить мультиметр. Настраиваем прибор на проверку сопротивления, выставляя минимальное значение в Омах. Теперь снимаем с датчиков ТЭНа все провода. Делать это нужно аккуратно, чтобы ничего ненароком не оторвать.

Далее устанавливаем один щуп нашего измерительного прибора на один контакт ТЭНа, а второй щуп нужно прислонить ко второму контакту и посмотреть, какое значение сопротивления выскочит на табло мультиметра. Если цифра на табло близка к 28, ну например 25, 27 или 30 Ом – нагревательный элемент исправен. Ну а если на счетчике высветился 0 или единица – ТЭН сгорел. Придется покупать или заказывать аналогичную деталь и производить замену нагревательного элемента своими руками.К слову сказать, ТЭН – это далеко не самая дорогая деталь стиральной машины Самсунг, но нужно быть внимательным при покупке, поскольку нагревательные элементы на разные модели тоже разные. Они отличаются мощностью и модификацией, поэтому, чтобы не ошибиться внимательно посмотрите, что написано на старом ТЭНе. Или вообще возьмите с собой старый ТЭН в магазин и покажите его продавцу деталей стиральных машин – так будет надежнее. Минимальная цена новой детали в настоящее время около 6,5 долларов, ну а максимальная около 30 долларов.

Обеспечиваем доступ к нагревателю

Перед тем, как разбирать машину, в обязательном порядке её необходимо обесточить. Для этого нужно отсоединить шнур питания от электросети. Также нужно отключить машинку от системы водоснабжения, перекрыв кран и отсоединив от неё шланг.

Отключив стиральную машину от коммуникаций, далее необходимо её разобрать. Обычно трубчатый электронагреватель находиться в задней части стирального агрегата. Чтобы до него добраться, требуется снять зданию крышку. Она снимается достаточно просто, нужно лишь выкрутить несколько винтов (их количество редко больше 4).

Бывает, что ТЭН в машинке находиться спереди и такая ситуация немного сложнее. Сразу же переднею часть корпуса снять не получиться — помешает уплотнительная резинка люка (манжета). Поэтому, сперва снимите хомут, фиксирующий манжету. Чтобы это сделать потребуются круглогубцы или же отвёртка. Выбор инструмента обусловлен типом хомута. Детально ознакомиться с процессом съёма хомутов можно в материале по замене манжеты.

Полностью снимать манжету не обязательно, достаточно её отсоединить от передней части корпуса и заправить в барабан, чтобы она не мешала дальнейшим действиям. Разобравшись с манжетой далее снимите блокировку люка, которая закреплена двумя винтами. Блок управления тоже придётся снять. Для этого нужно выкрутить два винта, которые крепят верхнюю крышку стиральной машины. Выкрутив крепёж крышки, её надо сдвинуть в сторону задней части машинки, чтобы она вышла из пазов. Сделав это, достаньте из бункера лоток дозатора и выкрутите крепёжные винты блока управления.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
HOSTBOARD.RU
Добавить комментарий
