Все об удлинителях

Удлинители нужны в каждом доме. Какие виды бывают? Какие сферы применения электрических сетевых и бытовых приборов длиной 10 и 50 метров? Как правильно выбрать удлинители с плоскими и другими вилками?

Как выбрать электрический удлинитель

Производители большинства электрических приборов в инструкции часто советуют не подключать их через удлинитель. И это правильно, ведь на дополнительной длине провода теряется часть мощности. А если изделие некачественное, это и вовсе может привести к короткому замыканию или возгоранию шнура в результате его перегрева. Но если без дополнительных метров не обойтись, свой выбор следует основывать на приведенных ниже характеристиках.

Степень защиты

Для стандартных удлинителей существует 2 варианта степени защиты:

  • IP20 – предназначены для работы внутри помещений без большого количества пыли. Оборудуются открытыми типами розеток.
  • IP44 – Допускается работа в сильно запыленных помещениях либо на открытых пространствах под дождем. Такие удлинители имеют водостойкий корпус, а на всех розетках установлены защитные крышки.

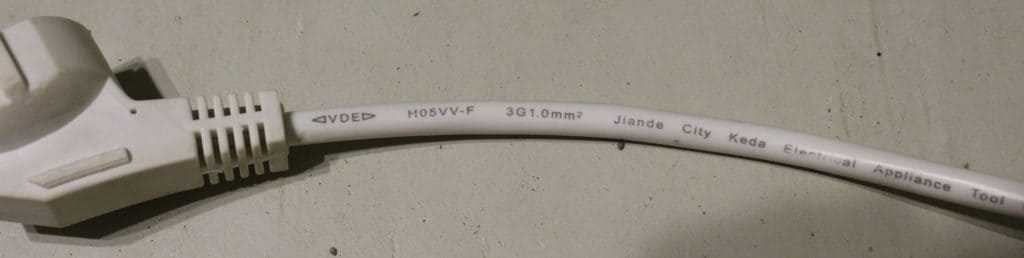

Тип кабеля

На удлинителях, рассчитанных на работы с бытовой сетью, устанавливаются два типа провода:

  • КГ (кабель гибкий) – предназначен для профессиональных работ. Без труда выдерживает температуру от -40° до +40°. Такой провод изгибается без повреждений и устойчив к истиранию. У него есть 2 варианта исполнения: Т – температура окружающей среды до +50°, ХЛ – до -60°.
  • ПВС (соединительный провод с оболочкой из ПВХ) – рассчитан на работу при температуре выше +1°. Этот вариант почти на треть дешевле предыдущего, но он не устойчив к истиранию и со временем трескается на месте изгибов. При низких температурах изоляция разрушается при изгибании. Удлинители с таким кабелем используются преимущественно в помещениях.

Максимально допустимая нагрузка (мощность) и сечение

Показатель определяет общую мощность подключаемых приборов. Чем выше максимальная допустимая нагрузка, тем большим делается сечение проводов.

Различают 3 типа:

  • маломощные – до 1 кВт, сечение 0,5-0,75 мм;
  • средней мощности – до 2,2 кВт, сечение 1 мм;
  • повышенной мощности – 3,5 кВт, сечение 1,5-2,5 мм.

Допустимая нагрузка указывается на корпусе. При подключении электроприборов, суммарная мощность которых превышает данный параметр, удлинитель может выйти из строя: проводка нагревается и плавится, отгорают места соединения проводов

Это часто приводит к пожарам и задымлениям, так что на нагрузку следует обращать особое внимание. Так как длинный провод создает серьезное дополнительное сопротивление, при его длине более 50 м обязательным должно быть сечение от 2,5 мм

Длина кабеля

Параметр, который подбирается в зависимости от ситуации. В доме и офисе часто используются удлинители максимум на 5 метров, в то время как для работы на строительных объектах часто требуется 20 и более метров длины кабеля

Тут важно помнить, что большая длина создает неудобства в использовании удлинителя, так что лучше обратить внимание на модели с катушкой для сматывания

При работе с длинным проводом, который используется для питания мощного инструмента, его необходимо полностью сматывать с катушки. Дело в том, что индукция приводит к перегреву кабеля, собранного кольцами. У некоторых моделей присутствует встроенная защита от перегрузки в виде предохранителей. Выбирать рекомендуется именно такие удлинители.

Заземление

Дополнительная жила кабеля для подключения заземления (если соответствующий контакт есть в розетке) выполняет защитную функцию. Она не только предотвращает поражение током при эксплуатации неисправного электроприбора, но и снижает уровень помех на оборудование, подключенное как в пределах одной сети, так и просто расположенное рядом. Такие удлинители следует покупать в том случае, когда предполагается их использование с постоянно включенными приборами, например, телевизорами или холодильниками.

Количество розеток

Этот показатель зависит только от конструкции конкретной модели. Очевидно, что от количества розеток зависит количество подключаемых приборов. Как правило, большинство удлинителей имеют от 1 до 4 розеток, но встречаются варианты с их большим количеством.

Опции

При необходимости можно выбрать удлинитель с дополнениями, вроде USB-разъемов для зарядки мобильных телефонов, кнопки включения, позволяющей обесточить приборы без необходимости вытаскивать вилку из розетки. Наличие защитных шторок будет полезным, если к удлинителю имеют доступ дети, а индикатор сети всегда укажет, течет ли электричество по проводам.

Правила эксплуатации

В процессе эксплуатации электрического удлинителя рекомендуется придерживаться следующих мер предосторожности:

  • перед использованием осмотреть все узлы на целостность изоляционного слоя;
  • не превышать номинальные токи, на которые рассчитан провод;
  • не скручивать и не сгибать токопроводящие жилы;
  • не допускать попадание кабеля под напольные покрытия, на пороги дверей и т. д.;
  • избегать проникновения влаги на контактную часть.

При соблюдении простых правил можно своими руками сделать удлинитель, который будет соответствовать вашим потребностям. При этом не потребуется иметь специальных навыков и нести значительные финансовые затраты.

Как выбрать удлинитель

При выборе удлинителя, предназначенного для использования в комплексе с электрической газонокосилкой для травы, нужно обращать внимание на ряд значимых параметров и характеристик. Во-первых, выберите оптимальную длину удлинителя

В этом моменте ориентируйтесь на размеры своего участка. Дополнительно добавьте пару метров «про запас»

Во-первых, выберите оптимальную длину удлинителя. В этом моменте ориентируйтесь на размеры своего участка. Дополнительно добавьте пару метров «про запас».

Слишком увлекаться в этом плане тоже не стоит – с каждым дополнительным метром стоимость удлинителя существенно увеличивается.

Для определения приблизительной длины шнура удлинителя можете воспользоваться следующей схемой.

Дано: прямоугольный участок 20х30, т.е. стандартные 6 соток.

Находим квадрат диагонали участка, просуммировав квадраты его сторон. Далее нужно извлечь корень из полученного значения, чтобы получить длину диагонали. В случае с этим участком она составит 36,06 м.

Ближайшая стандартная длина удлинителя – 40 м. Покупаем такое изделие. Запас пойдет на компенсацию поворотов, изгибов и т.п. Округлять расчетную длину в меньшую сторону можно лишь в том случае, если стационарные розетки установлены по разным углам строения, расположенного на участке.

Во-вторых, надо определить подходящее сечение провода переноски. Чтобы это сделать, нужно знать мощность газонокосилки (указывается в паспорте изделия или на корпусе). Мощность простых электротримеров обычно составляет не более 2 кВт, колесных газонокосилок – до 4 кВт.

В случае с триммерами, рекомендованные сечения кабелей будут следующими:

  • для устройства мощностью не более 1,5 кВт – 0,75 мм;
  • 1,5-2 кВт – 1 мм;
  • 2 кВт и более – 1,5 мм.

Сечение кабеля удлинителя, предназначенного для использования в комплексе с газонокосилкой мощностью более 2,5 кВт, должно составлять не менее 1,5 мм.

В-третьих, нужно решить вопросы с особенностями заземления удлинителя. Если заземление необходимо (а его наличие является настоятельно рекомендованным), покупайте изделие, в маркировке которого присутствует цифра «3». В качестве примера можно рассмотреть модель удлинителя КГ 3х1,5 мм от популярной марки Атлас.

В данном случае «КГ» указывает на марку провода, а цифра «3» свидетельствует о том, что кабель удлинителя состоит из трех жил, одна из которых является непосредственно заземляющим проводом.

Особенности удлинителя на видео.

В-четвертых, нужно выбрать подходящее конструктивное исполнение удлинителя. Как отмечалось, подобные изделия могут быть выполнены на катушке либо в бухте. Первый вариант является наиболее предпочтительным. Второй используется преимущественно в промышленных масштабах и позволяет подключать более мощную технику.

В-пятых, необходимо учесть ряд общих рекомендаций по выбору удлинителя для газонокосилки:

  • Удлинитель должен быть укомплектован одной обрезиненной розеткой. Наличие двух и большего количества розеток создаст сложности при подключении электрической газонокосилки и доставит неудобства в процессе работы.
  • Для использования в комплексе с газонокосилками лучше всего подходят удлинители, шнур которых окрашен в оранжевый цвет. Такая расцветка попросту более хорошо заметна на земле, благодаря чему вероятность случайного повреждения кабеля и возникновения сопутствующих проблем сводится к минимуму.
  • Ввиду того что работы по уходу за газоном выполняются преимущественно в теплое время года, для использования в комплексе с электрической газонокосилкой предпочтительнее всего выбирать удлинитель с проводом ПВС.
  • Если удлинитель будет использоваться не только в комплексе с газонокосилкой, но и для выполнения различных работ в холодное время года, отдавайте предпочтение моделям с проводами КГ.

Что это значит?

Электрический удлинитель с заземлением представляет собой разновидность специальных изделий, позволяющих обеспечить подключение приборов в местах, где отсутствует возможность для прокладки стационарной сети. Такие компоненты снабжаются дополнительной жилой кабеля, позволяющей обеспечить защиту человека от поражения электротоком в случае короткого замыкания.

Удлинитель подключается к розеткам, имеющим дополнительный контакт, дает возможность снизить влияние электропомех, возникающих при близком соседстве большого количества бытовых приборов.

Их применение не является обязательным.

В этом случае вариант с заземлением станет хорошим решением для защиты электроприборов и потребителей от возможных неисправностей. Кроме того, такой удлинитель должен обязательно использоваться там, где включаются лампы со светодиодами, имеющими свойство накопления заряда в процессе работы.

Обзор марок

В продаже можно найти различные марки кабелей, которые замечательно подходят для удлинителя. Каждый из видов имеет определенные особенности, которые нужно учесть перед выбором.

КГ

Данная аббревиатура расшифровывается как кабель гибкий. Рекомендован к использованию на открытых площадках (строительные локации, ремонтные работы под открытым небом и прочее). Данный вариант обладает высокой устойчивостью к изгибанию. Качественная продукция выдерживает минимум 30 циклов. При этом провода не боятся постоянных интенсивных и высоких температур.

Самый высокий температурный показатель – 50 градусов по Цельсию, низкий – 40 градусов мороза. Срок службы насчитывает 4 года. Европейские производители используют аббревиатуру XYMM.

А также в продаже можно найти вариант КГ-ХЛ. Он обладает всеми описанными выше характеристиками, но имеет повышенную устойчивость к низким температурам. Такой кабель можно постоянно использовать при суровых погодных условиях.

КГН

Этот вариант похож на представленный выше, однако обладает уменьшенным сроком эксплуатации (вместо 4-х лет – два с половиной года). А также изменен выдерживаемый температурный режим: от 50 градусов со знаком плюс, до 30 градусов со знаком минус.

Такой кабель можно использовать в локациях, где допустимо попадание масел и других жидкостей, включая агрессивные химические компоненты. Данная марка нуждается в защите от солнечных лучей.

ПВС

Основная отличительная характеристика этого вида заключается в устойчивости к прямым солнечным лучам. При этом кабель выполняет все необходимые функции даже при низких температурах.

Температурный диапазон следующий: от 25 градусов мороза до 40 градусов тепла. Специалисты рекомендуют использовать кабель в теплый сезон. Срок эксплуатации – 6 лет. Количество изгибаний – 30 тысяч.

ПРС

В этом случае производители используют следующий диапазон температур: от 40 градусов ниже нуля до 40 градусов тепла. Кабель данного типа можно использовать как внутри помещений, так и под открытым небом. Европейские компании используют обозначение RN.

Нюансы выбора жил проводников для переноски

Для самостоятельного изготовления переноски рекомендуется использовать трехжильный кабель в мягкой изоляции. Одна жила предназначена для выполнения защитного заземления. Как правило, она окрашена в желто-зеленый цвет. Предпочтение стоит отдавать многожильным медным проводам в двойной изоляции, желательно резиновой. Это обусловлено эксплуатационными факторами: трение, изгиб, температурное воздействие, механическая нагрузка на изоляционный слой и т. д.

Разновидности кабеля для удлинителя

Теперь рассмотрим наиболее практичные варианты токопроводящих жил для комплектации удлинителя, а также порядок подбора необходимого сечения.

Марка КГ

Морозостойкий тип кабеля, который рекомендуется к применению на улице, но без длительного прямого воздействия ультрафиолетовых лучей. Они способствуют разрушению резиновой защитной оболочки токопроводящих жил. Данная разновидность кабельных линий отлично подходит для переносок, часто подвергающихся изгибу и сдавливанию. Такие условия характерны для строительных объектов.

Марку КГ допускается эксплуатировать при температуре от — 40 до + 50 градусов Цельсия. Расчетное количество циклов изгиба составляет не менее 30 тысяч с четырехлетним сроком службы.

Марка КГН

Может использоваться в условиях воздействия агрессивных факторов. К ним относятся различные химические вещества, масла и искры. Основные технические характеристики:

  • рабочий диапазон температур — от – 30 до + 50;
  • защитный слой из резины;
  • предельное количество циклов изгиба — минимум 30 тысяч;
  • эксплуатационный ресурс — 2,5 года.

Марка ПВС

Изоляционный слой токопроводящих жил из ПВХ-пластика не разрушается под воздействием солнечных лучей, но теряет свою пластичность при отрицательных температурах. В связи с этим рекомендуется применять кабель ПВС для переносок, используемых при положительных температурах. Согласно заводским показателям, срок службы марки ПВС составляет более шести лет при температуре в пределах от – 25 до + 40 градусов Цельсия. Провод рассчитан на выдерживание не менее тридцати тысяч циклов изгиба.

Марка ПРС

Данный провод для удлинителя может использоваться как на открытом воздухе, так и внутри помещений. Обладает следующими показателями:

  • эксплуатационный температурный диапазон — от – 40 до + 40;
  • количество циклов на изгиб — 30 тысяч;
  • изоляция — резина;
  • срок службы — более шести лет.

Выбор и проверка сечения кабеля

Наиболее используемыми сечениями проводов для переносок длиной от 5 до 10 метров являются:

  • 0,75-1 мм2 — для напряжения 220 Вольт;
  • 1,5-2,5 мм2 — при напряжении 380 Вольт.

Для самостоятельного подбора сечения удлинителя понадобится учесть длину кабельной линии и планируемую нагрузку. Эти показатели напрямую влияют на величину потерь мощности в проводе. Их компенсация обеспечивается посредством использования большего сечения токопроводящей жилы.

Применение удлинителей с неправильно подобранным сечением может привести к нагреванию проводников, что часто сопровождается коротким замыканием.

Для определения требуемого сечения кабеля для удлинителя, понадобится выполнить следующие расчеты:

  1. Первоначально потребуется определить планируемую мощность (P) подключаемых потребителей, чтобы вычислить токовую нагрузку на провод. Для этого используется следующая формула: I = P/U, где U — напряжение электросети.
  2. По полученному значению выбираем подходящее сечение токопроводящих жил, согласно таблице 1.3.4 ПУЭ.
  3. В дальнейшем необходимо проверить выбранное сечение на предмет соответствия используемой длине кабеля. Для этого рассчитывается общее сопротивление кабельной линии удлинителя, используя формулу: R = pxL/S, где:
    • p — удельное сопротивление (0,0175 для меди);
    • L — длина кабельной линии переноски;
    • S — выбранное во втором пункте сечение.
  4. Вычисляется значение потерь напряжения: U = IxR.

Теперь останется определить процентный показатель потерь. Для этого необходимо разделить величину потерь напряжения на значение напряжения питающей сети и умножить на сто. При получении значения менее пяти процентов выбранное сечение и длина удлинителя соответствуют установленным стандартам. Если наблюдается превышение 5%, то понадобится выбрать кабель большего сечения. После чего повторить расчеты из третьего и четвертого пункта.

Какой провод лучше всего выбрать для переноски

Для переноски используют только медный провод, обладающий достаточной степенью гибкости и двойной изоляцией. В случае повреждения одного слоя, второй убережет от удара электрическим током

Это важно, поскольку провод удлинителя находится в открытом доступе

Изоляция провода марки ПВС выполнена из ПВХ-пластика. При длительном использовании в условиях крайних температур: ниже -25 градусов и выше +40 он потрескается.

Поэтому при эксплуатации удлинителя в жестких температурных условиях с частыми перемещениями стоит использовать кабель марки КГ с резиновой оболочкой и изоляцией.

Рекомендации по выбору

Чтобы выбрать подходящий вариант, необходимо определиться с его сферой использования. Для уличного использования в холодное время года лучше подойдет морозостойкая марка. А также производители предлагают различные виды для использования снаружи и внутри помещений. О характеристиках каждой из марок мы рассказали выше в статье.

Процесс выбора подходящего кабеля не составляет труда для опытных специалистов. Неопытные покупатели могут столкнуться с трудностями. Однако, зная нескольких простых правил, подобрать подходящий кабель не составит труда.

Рекомендуется остановить свой выбор на вариантах с высоким показателем гибкости

А также обратите внимание на наличие изоляционного покрытия из резины и других износостойких материалов. Изучите перечисленные выше марки и определитесь, какой из вариантов подходит вам больше всего

Выбор сечения

Эксперты советуют выбирать сечение 0,75-1 мм2 при напряжении в 220 вольт. В этом случае длина переноски должна варьироваться от 5 до 10 метров. При более высоком напряжении в 380 вольт рекомендуется подобрать сечение от 1,5 до 2,5 мм2.

Провод для удлинителя: какой выбрать для переноски, самосматывающийся для газонокосилки, какой нужен для триммера – из чего состоит садовый

Электрические газонокосилки всем хороши: они легкие, мобильные, сравнительно недорогие, производительные и экологически безопасные.

Единственным большим недостатком подобных устройств является зависимость от электрической сети, что доставляет множество неудобств при необходимости обработки просторного газона в условиях отсутствия достаточного количества точек подключения (розеток).

Решить проблему можно с помощью удлинителя. Ознакомившись с нижеизложенной информацией, вы узнаете, как работает удлинитель для газонокосилки, получите рекомендации по выбору подходящего устройства и его последующей эксплуатации.

Лучшие силовые удлинители катушечного вида

Кабель продукции этой группы наматывается на катушку, которая может быть выполнена из прочного полимерного материала или металла. Такая конструкция предохраняет от беспорядка при разматывании кабеля – он всегда находится на барабане, оснащённом бортиками-ограничителями.

Glanzen ПВС 2х0.75 ЕВ-20-002

Удлинитель с двумя жилами обладает мощностью 1300Вт, сечение провода – 0,75 кв. мм. Материалом для корпуса катушки послужил ударопрочный пластик, не боящийся механической деформации. На его боковой стороне установлены четыре розетки, позволяющие одновременно подключить несколько инструментов.

Плюсы удлинителя:

  1. Достаточная длина сетевого кабеля для работ в гараже и за его пределами.
  2. Яркая окраска конструкция, позволяющая заметить катушку даже в тёмном углу помещения.
  3. Высокий класс защиты IP20.
  4. Имеется удобная ручка для переноски.
  5. Удобство намотки кабеля на катушку.
  6. Доступная цена изделия.

Минусы удлинителя:

  1. Не обнаружено.

LUX К4-Е-30 КГ 3×2.5 30м, 16А

Силовой удлинитель с сечением проводов 2,5 мм (кабель КГ в резиновой оболочке), номинальным током 16А и мощностью 3500Вт пригоден для подключения четырёх мощных электрических инструментов. Класс защиты IP20 говорит о том, что он переносит механические контакты, устойчив к повреждениям.

Плюсы удлинителя:

  1. Эргономичная, удобная ручка для транспортировки.
  2. Прочный металлический корпус позволяет использовать его в течение длительного времени.
  3. Большая длина сетевого кабеля – 30 м разрешает перенести катушку в нужное место.
  4. Высокие бортики конструкции не позволяют кабелю смещаться с катушки.
  5. Удобная устойчивая подставка даёт возможность установить конструкцию на пол.

Минусы удлинителя:

  1. Не обнаружено.

IEK 10А IP20 УК10 Industrial

Катушечный удлинитель с четырьмя розетками отечественного производителя позволяет производить ремонт в полном объёме с подключением нужных инструментов. Его мощность – 2200Вт, сечение трёхжильных проводов – 1 кв. мм у каждого из них. На боковую сторону катушки выведен контакт для подключения заземления.

Плюсы удлинителя:

  1. Яркая симпатичная окраска катушки делает её видной издалека.
  2. Высокий уровень защиты – IP20.
  3. Устройство оснащено удобной ручкой, позволяющей переносить катушку на большие расстояния.
  4. Небольшой вес изделия делает комфортной переноску.
  5. Есть автоматическое устройство по сматыванию кабеля.

Минусы удлинителя:

  1. Катушка не имеет устойчивой подставки, падает при установке на землю.
  2. Иногда ломается штекерная вилка – некачественный материал.
  3. Греется во время разматывании кабеля.

Критерии выбора

Приобрести переноску с защитой от внешних факторов можно в любом специализированном магазине. Перед покупкой уличного кабеля необходимо учитывать ряд параметров. Наличие или отсутствие каких-либо характеристик зависит от индивидуальных особенностей и условий предстоящего использования. К важным критериям выбора уличного удлинителя относятся несколько моментов.

  1. Количество розеточных гнезд. Этот показатель зависит от того, сколько инструментов одновременно предстоит использовать. Лучше, если удлинитель будет иметь не менее 3-х таких гнезд.
  2. Толщина сечения электропровода должна быть не ниже 1,5 кв. мм. Такая толщина провода защитит кабель от высокого напряжения, поможет сохранить целостность обмотки.
  3. Длина кабеля. Предпочтение следует отдать той модели, где длина провода на 2-3 метра превышает расстояние от источника тока до места нахождения электроинструмента.

Удлинитель на катушке представлен в видео ниже.

Как расчитать мощность на переноску

Расчет сечения по мощности нагрузки:

Самый популярный вариант выбора кабеля при сборке удлинителя в домашних условиях ПВС3*1.5 и ПВС3*2.5. Сечение провода такое, как у электропроводки в доме: 1.5 или 2.5 кв.мм. в подавляющем большинстве. Удлинитель становится продолжением домашней электрической сети и защищен автоматическим выключателем от короткого замыкания.

Это просто. Надо суммировать мощности всех электроприборов, которые одновременно будут подключены к удлинителю. Это значение округлить в большую сторону до ближайшего типового в таблице электротехнического справочника. По нему выбрать сечение для проводника с медными жилами.

Сравнение с другими видами

Разница между обычным удлинителем и его аналогом с заземлением — в имеющейся дополнительной жиле кабеля. Работает этот элемент только при наличии соответствующего ответного элемента в розетке жилого объекта. Если его нет, заземлению будет некуда уходить.

От сетевого фильтра такой удлинитель отличается тем, что он способен защитить от поражения электрическим током, предотвратить повреждение прибора и обгорание элементов проводки. В остальном их функции похожи.

В случае с обычным удлинителем скачок напряжения может весьма плохо отразиться на работоспособности приборов.

Помимо разницы в назначении, существуют различия и в цветовой маркировке жил. В кабелях с удлинителем их сразу 3: фаза, 0 и заземление. Для каждой категории установлены свои нормативы.

Цвет провода заземления, при его наличии, может быть:

  • зеленым;
  • желтым;
  • двойным, с сочетанием этих тонов.

При отсутствии такой жилы функция отвода тока «в землю» работать не будет. В остальном исполнение специальных и обычных моделей удлинителей абсолютно стандартное.

Порядок самостоятельной сборки удлинителя

Электрический удлинитель предназначен для подвода питания к отдаленным от розеток электроприборам. В продаже имеется огромное количество переносок, которые отличаются по сечению и длине используемого кабеля. Но при самостоятельной сборке удлинителя можно получить надежное, качественное и безопасное устройство. При этом подбирается требуемая длина переноски, что позволит избежать проблемы с недостатком или с избытком проводов.

Для изготовления удлинителя своими руками понадобится подготовить:

  • кабель;
  • блок розеток;
  • разборную вилку.

Также потребуется иметь минимальный набор инструментов. На осуществление сборки переноски нужно порядка двадцати минут. Далее представлена пошаговая инструкция процесса изготовления удлинителя:

  1. На первом этапе удаляется верхняя защитная оболочка кабеля, приблизительно на пять сантиметров.
  2. В дальнейшем снимается один сантиметр изоляционного слоя с концов каждой отдельной токопроводящей жилы.
  3. Подготовленные провода с одной стороны подключаются к клеммам розетки удлинителя, а с другой к вилке. При этом необходимо обеспечить хороший контакт посредством сильной затяжки клемм, а также фиксации провода в изоляции специальным зажимом внутри вилки. В противном случае контактная часть греется и со временем разрушается.
  4. Проверить переноску на обрыв с помощью мультиметра.
  5. Установить на место защитные кожухи вилки и удлинителя, зафиксировав крепежными элементами.

При изготовлении переноски длиной более двадцати метров следует использовать катушку для намотки кабельной линии.

Правила эксплуатации

Перед тем как начинать использовать удлинитель, необходимо обязательно ознакомиться с мерами безопасности.

  1. Следите, чтобы на переноску не попадала вода и другие жидкости.
  2. Если изделие повреждено и нуждается в ремонте, обязательно отключите его от электросети.
  3. Следите, чтобы провода не были в натяжении, особенно если переноска включена.
  4. Запрещается прокладывать кабель под обоями, коврами и другими покрытиями. А также нельзя вести шнур через дверные пороги.
  5. Не превышайте допустимую нагрузку.
  6. Перед использованием внимательно проверяйте удлинитель на наличие дефектов (сколы, трещины и прочее). Поломанное оборудование использовать запрещается.
  7. Храните удлинитель в сухом месте, подальше от прямых солнечных лучей.
  8. Нельзя заламывать провода – это приведет в их поломке.

Подробнее про выбор кабеля для удлинителя смотрите в видео ниже.

Особенности

Уличные удлинители могут быть подвержены воздействию высоких или низких температур, чрезмерному давлению или растяжению. Чтобы выдерживать любой из этих факторов, удлинители, предназначенные для использования на улице, выполняются из особых материалов, способных противостоять внешним воздействиям. Они имеют ряд особенностей.

  1. Обмотка провода для уличного удлинителя должна быть выполнена из резины. Этот материал способен сохранять гибкость и не трескаться при воздействии как высоких, так и низких температур, в отличие от ПВХ-оболочки, которая на морозе твердеет, и ее легко сломать.
  2. Розетка и вилка такого удлинителя должны быть выполнены из смеси резины с каучуком. Эти материалы делают детали не только морозо-, но и влагостойкими, а также могут выдерживать большую силу тока, например, при работе со сварочным аппаратом.
  3. Маркировка кабеля, предназначенного для работы на улице, должна содержать условное обозначение «ХЛ». Эта маркировка обозначает, что подобный удлинитель можно использовать при температуре воздуха до – 40°С. На месте стыка провода с розеткой и вилкой должен присутствовать изоляционный уплотнитель.

Удлинитель своими руками: что стоит помнить

Инструкция по сборке:

Можно приобрести готовый удлинитель. Но надежнее и дешевле изготовить его самостоятельно.

При наличии комплектующих и навыков работы с инструментом, процесс займет 20 минут. Понадобится: разборная вилка, провод необходимой длины и блок розеток.

  1. Наличие заземления. Поэтому кабель выбираем трехжильный, а вилку и розетки – с заземляющими клеммами.
  2. Наличие соответствующей степени защиты у розеток. Например, конструкция для улицы и ванной должна быть влагозащищенной, с откидной крышкой. В переноске для компьютерной техники используют сетевой фильтр. Нельзя использовать розетки наружного типа, задняя стенка должна быть закрыта. Рекомендуется подключать блок розеток, состоящий не менее чем из трех штук
  1. Соответствие марки провода условиям эксплуатации, а площади сечения – мощности (току) нагрузки.
  1. Очистить концы кабеля от изоляции на 4-6 сантиметров, а каждую жилу на 10 миллиметров, аккуратно, не повредив.
  2. Разобрать и подключить вилку с одной стороны, розетки – с другой. Внутри находятся специальные клеммы для кабеля.
  3. Проверить удлинитель с помощью мультиметра.
  4. Закрутить шурупы, закончить сборку.

Чтобы повысить надежность удлинителя, можно сделать с выключателем в виде кнопки.

Если провод переноски длинный, например 20 метров, его следует намотать на специальную катушку, которую тоже можно сделать своими руками.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
HOSTBOARD.RU
Добавить комментарий

Adblock
detector
