Любой усилитель звука своими руками

Как сделать стрере усилитель звука своими руками для начинающих. Приведено подробное описание работы и схемы стерео усилителя звука

Нахождение размера радиатора

Два канала усилителя подключены к радиатору:

Микросхему необходимо прикрепить к радиатору, иначе она быстро перегреется и будет повреждена. Размер радиатора будет зависеть от максимального рассеивания мощности и тепловых сопротивлений на пути теплового потока от микросхемы TDA2050.

Максимальная рассеиваемая мощность

Максимальная рассеиваемая мощность (P dmax) — это количество мощности, которую TDA2050 будет рассеивать в виде тепла на пределе своей работы. P dmax зависит от максимального напряжения питания от трансформатора и сопротивления динамиков:

Для усилителя который тут делаем, максимальное напряжение питания от трансформатора составляет ± 24,7 В, и используются динамики 6 Ом, поэтому P dmax:

P dmax 20,6 Вт ниже абсолютного максимального значения TDA2050 в 25 Вт, так что все в порядке.

Тепловое сопротивление радиатора

Теперь можем определить максимальное тепловое сопротивление (в ° C / Вт) радиатора, необходимое для рассеивания всей мощности вырабатываемой TDA2050. Но прежде нужно узнать значения трех тепловых сопротивлений на пути теплового потока от микросхемы:

  1. 0 jc: тепловое сопротивление от места соединения кристалла микросхемы к наружной стороне пластикового корпуса.
  2. 0 cs : тепловое сопротивление от корпуса к радиатору.
  3. 0 sa : тепловое сопротивление от радиатора к окружающему воздуху.

Теплоотвод будет более эффективным, когда любое из них станет меньше. Мы ничего не можем сделать, чтобы получить меньшее значение 0 jc, потому что это зависит от конструкции чипа. 0 cs можно уменьшить используя термопасту между чипом и радиатором. Тепловое сопротивление термопасты обычно составляет около 0,2 ° C / Вт.

Наибольшее снижение теплового сопротивления произойдет при выборе радиатора (0 sa). Тепловое сопротивление радиатора обычно указывается в таблице в виде показателя ° C / W. Радиаторы с более низким тепловым сопротивлением будут рассеивать больше тепла — значит они лучше.

Используйте эту формулу для расчета максимального теплового сопротивления радиатора, необходимого для рассеивания P dmax TDA2050:

  • 0 cs TDA2050 составляет 3 ° C / Вт.
  • T jmax — максимальная температура перехода, или температура, при которой включена схема термозащиты. T jmax для TDA2050 составляет 150 ° C.
  • T amb — температура окружающей среды во время работы усилителя. Типичным значением является комнатная температура (25 ° C).

Максимальное тепловое сопротивление радиатора для данного усилителя с P dmax 20,6 Вт составляет:

Поэтому понадобится радиатор со значением не более 2,9 ° C / Вт, чтобы обеспечить рассеивание всей мощности производимой усилителем.

Самый простой усилитель звука

В наше время биполярные транзисторы уходят в прошлое, и теперь, чтобы собрать какой-либо простой усилитель, уже не надо мучаться с расчетами и клепать печатную плату больших размеров.

Микросхемы TDA

Сейчас почти вся дешевая усилительная техника делается на микросхемах. Самое большое распространение получили микросхемы TDA для усиления аудиосигнала. В настоящее время они используются в автомагнитолах, в активных сабвуферах, в домашней акустике и во многих других аудиоусилителях и выглядят примерно вот так:

Одноканальный усилитель на TDA7396

Вот распиновка микросхемы:

Собирать наш усилитель будем по типичной схеме, которая была приложена в самом даташите:

На ножку 8 подаем +Vs, а на 4 ножку ничего не подаем. Следовательно, схема примет вот такой вид:

+Vs – это напряжение питания. Оно может быть от 8 и до 18 Вольт. “IN+” и “IN-” – сюда подаем слабый звуковой сигнал. К 5 и 7 ноге цепляем динамик. Шестую ногу садим на минус.

Вот моя сборка навесным монтажом

Конденсаторы на входе питания 100нФ и 1000мкФ я не использовал, так как у меня с блока питания итак идет чистое напряжение.

Раскачивал динамик с такими параметрами:

Как видите, сопротивление катушки 4 Ома. Полоса частот говорит о том, что он сабвуферного типа.

А вот так у меня выглядит саб в самопальном корпусе:

Пробовал снять видео, но звук на видео у меня снимает очень плохо. Но все-таки могу сказать, что с телефона на средней мощности уже долбило так, что уши заворачивались, хотя потребление всей схемы в рабочем виде составило всего около 10 Ватт (умножаем 14,3 на 0,73). В этом примере я взял напряжение, как в автомобиле, то есть 14,4 Вольта, что вполне укладывается в наш рабочий диапазон от 8 и до 18 Вольт.

Если у вас нет мощного источника питания, то его можно собрать вот по этой схеме.

Не зацикливайтесь именно на этой микросхеме. Этих микросхем TDA, как я уже говорил, существует множество видов. Некоторые из них усиливают стереосигнал и могут выдавать звук сразу на 4 динамика, как это сделано в автомагнитолах. Так что не поленитесь порыться в интернете и найти подходящую ТДАшку. После окончания сборки дайте заценить соседям ваш усилитель, выкрутив ручку громкости на всю балалайку и прислонив мощный динамик к стене).

А вот в этой статье я собирал усилитель на микросхеме TDA2030A

Получилось очень даже неплохо, так как TDA2030A обладает лучшими характеристиками, чем TDA7396

Также приложу для разнообразия еще схему от подписчика, у которого усилитель на TDA 1557Q работает исправно уже более 10 лет подряд:

Усилители на Алиэкспресс

А вот здесь он уже сразу готовый

Да и вообще, этих модулей усилителей на Алиэкпресс ну очень много. Нажимаете на эту ссылку и выбираете любой понравившийся усилитель.

Инструменты и материалы

Внутренняя схема усилка

Если вы решили оборудовать свой автомобиль качественной магнитолой на 12 вольт, для обеспечения хорошего звучания потребуется сабвуфер и усилитель.

Для изготовления усилителя в машину вам потребуется подготовить несколько элементов, в частности, речь идет о четырех устройствах:

  • блок усилителя импульсов;
  • устройство обработки импульса;
  • преобразователь напряжения от 12 вольт до 40;
  • устройство выпрямителя и коммутации.

Чтобы сделать автомобильный усилитель, эти блоки можно соорудить своими руками или приобрести уже готовые. Второй вариант будет более актуальным для тех, кто желает сэкономить время. Рассмотрим все эти элементы по порядку.

Блок усилителя низких частот представляет собой плату типа TDA 7294 — такой вариант будет наиболее оптимальным для усилка к автомагнитоле на 12 В. Цена на такой девайс в среднем составляет около 200 рублей. Следует отметить, что технические особенности схемы дают возможность ей хорошо выполнять свои функции, в частности, на выходе схема может выдавать до 100 Ватт мощности. Учтите, что эта схема является одноканальной, но и этот нюанс можно преодолеть.

Схема для изготовления девайса

Выходные транзисторы должны быть обеспечены охлаждением, чтобы сделать это, элементы можно загнуть к плате, при этом их контакты должны быть расположены вверх. После этого на контактные поверхности необходимо нанести термопасту и положить диэлектрическую пленку, а уже потом поверх монтируются радиаторы. Благодаря этому вы сможете немного уменьшить габариты последних и в целом сэкономить место в корпусе.

Поскольку установка сабвуфера подразумевает использование усилителя для авто, из поступающего импульса нужно будет выделить именно низкий диапазон частот. Сама по себе используемая схема является одноканальной, так что на входе в устройство обработки импульса необходимо поставить сумматор каналов. Это позволит преобразовать двухканальный импульс в одноканальный.

Усилитель для сабвуфера в машину подразумевает использование устройства преобразования напряжения или трансформатора от 12 до 40 вольт. Для этой цели можно использовать схему TL-494. В принципе, в продаже можно найти и другие варианты, но этот оптимально подойдет для тех автовладельцев, у которых нет опыта в изготовлении усилков. Тем более, что эта схема отлично подходит для сабвуфера и усилителя на 12 вольт по техническим параметрам — она позволяет обеспечить наиболее мощный импульс.

Схема самодельного устройства

Что касается устройства выпрямления и коммутации, то этот девайс состоит из нескольких компонентов:

  1. Устройство коммутации, необходимое для оповещения водителя о готовности или неготовности усилка к работе. Оповещение осуществляется благодаря двум диодам — красному и зеленому.
  2. Устройство выпрямителя. Этот девайс необходим для стабилизации импульсов, которые передаются на основной блок управления.

Перед тем, как сделать усилитель для сабвуфера на 12 вольт, необходимо подготовить один из основных компонентов устройства — корпус. Разумеется, этот элемент нужен, иначе куда производить установку схемы? Как вариант, корпус можно соорудить своими руками из фанеры или приобрести готовый, все зависит только от ваших возможностей и предпочтений. Например, подключение усилителя может осуществляться в корпус от DVD-проигрывателя. Такой девайс имеет небольшие размеры, обычно стильный дизайн, а его разъемы при необходимости можно переделать для подключения к автосабвуферам.

Более оптимальным вариантом будет использование алюминиевого и, что самое главное — целого корпуса, который также может выполнять функцию радиатора. Как известно, во время работы схемы нагреваются, в результате чего при использовании деревянного корпуса при изготовлении придется продумывать систему охлаждения. Причем эта система должна быть наиболее качественной. Более того, в некоторых случаях необходимо даже делать активное охлаждение. Поэтому использование алюминиевого корпуса является наиболее оптимальным вариантом (автор видео — AKA KASYAN).

Мощный усилитель звука своими руками

Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:

  • Элементная база
  • Электрические параметры
  • Выбор схемы

Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.

Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.

Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.

Модули самодельного аудиокомплекса

Усилитель имеет:

  • четыре аналоговых линейных входа;
  • один корректирующий вход для проигрывателя;
  • выход на АС;
  • выход на наушники;
  • выход дистанционного управления (RC5);
  • управление звуком и баланс отключаемые функцией Direct;
  • регулятор громкости с мотором;
  • индикатор активного входа и прикрепленных функций;
  • четыре гнезда, в том числе одно с клеммами питания.

Селектор входа сделан на небольших реле, это простое и эффективное решение, обеспечивающее минимальные искажения сигналов. На той же самой плате установлен фоно-корректор предусилитель с пассивной коррекцией, реализованный на операционных усилителях; блок питания предварительного усилителя со стабилизаторами LM317 и LM337.

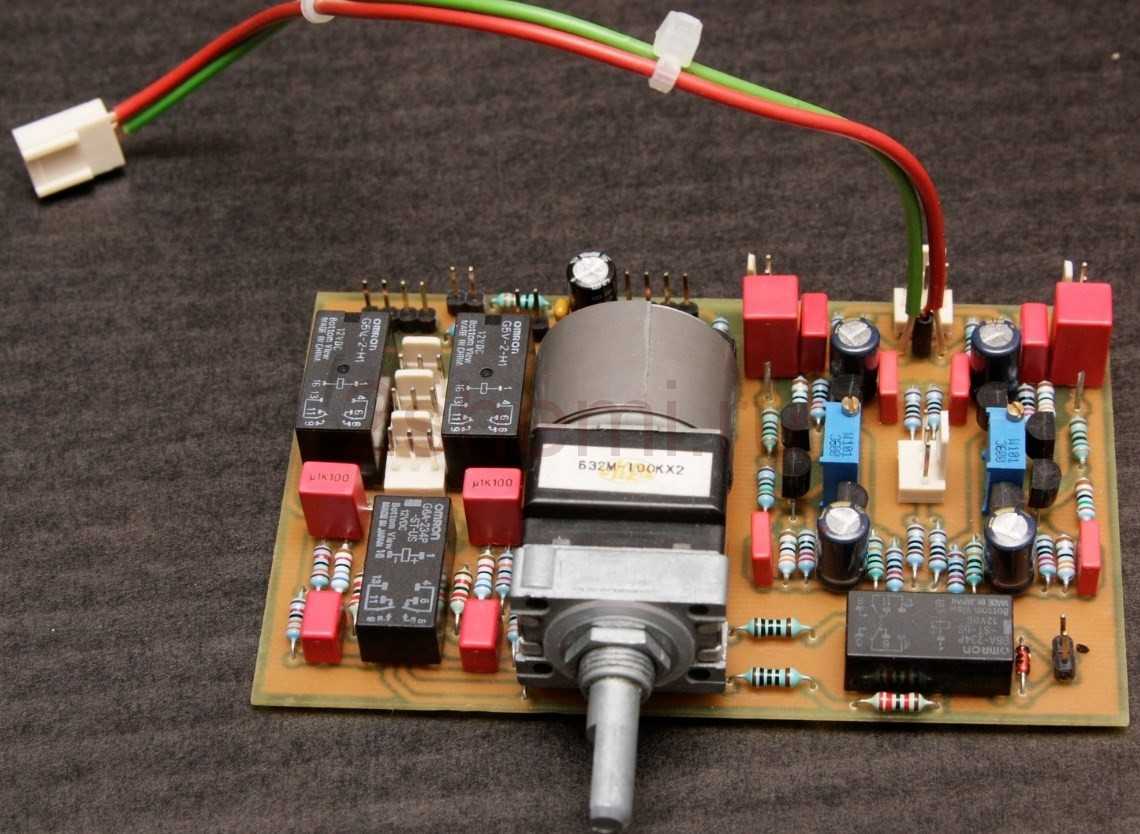

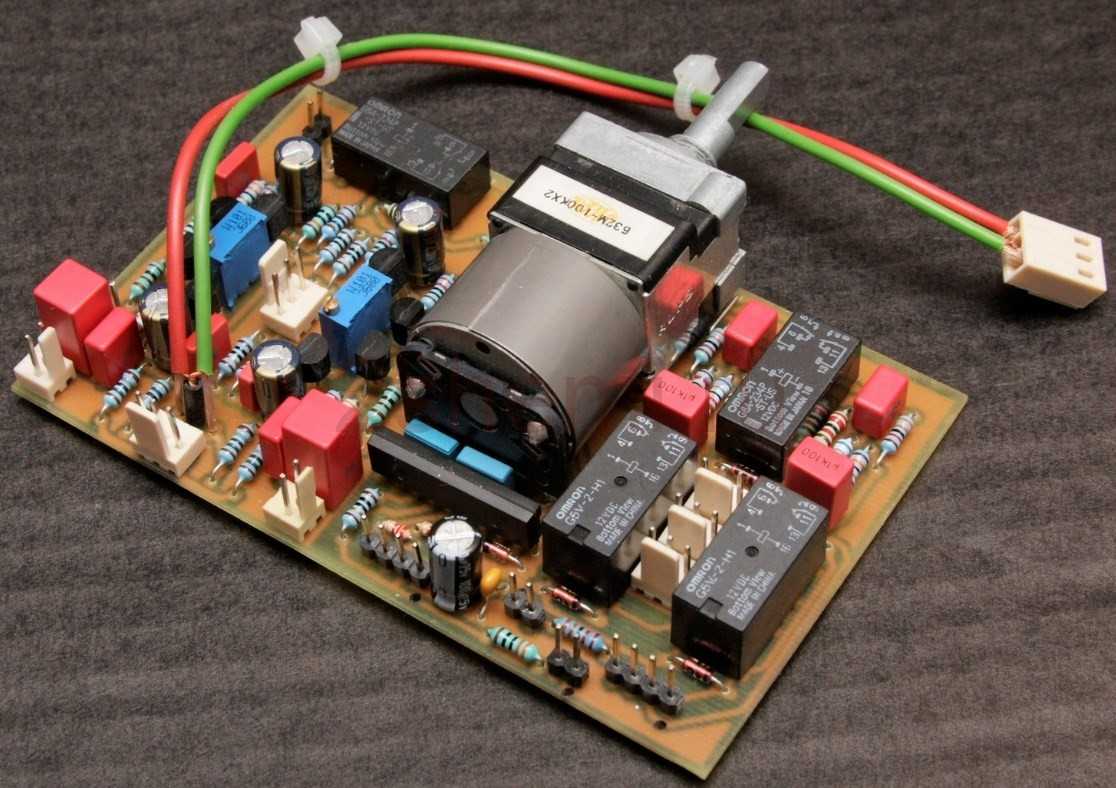

Модуль регулировки громкости, помимо базового элемента, который представляет собой потенциометр с двигателем, также содержит систему управления двигателем потенциометра; звуковой буфер, реализованный на полевых транзисторах, система Contour, активируемая реле, а также другие электромагнитные реле, которые отключают управление тембром и балансом (функция Direct).

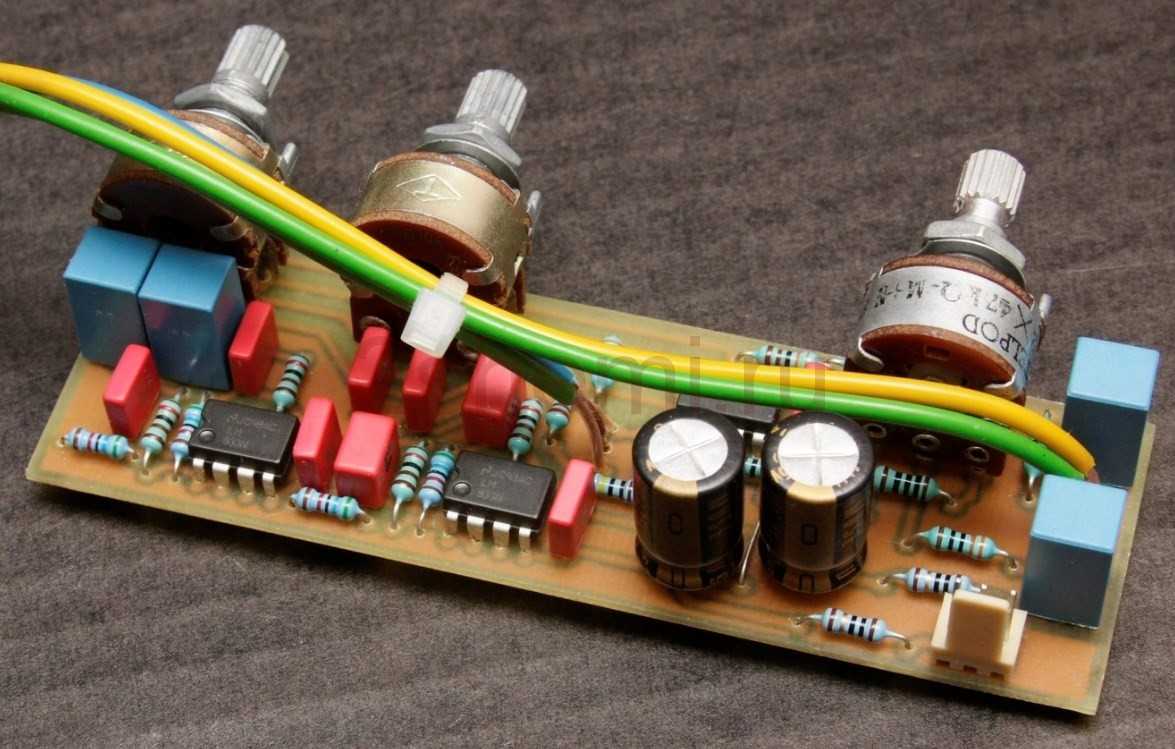

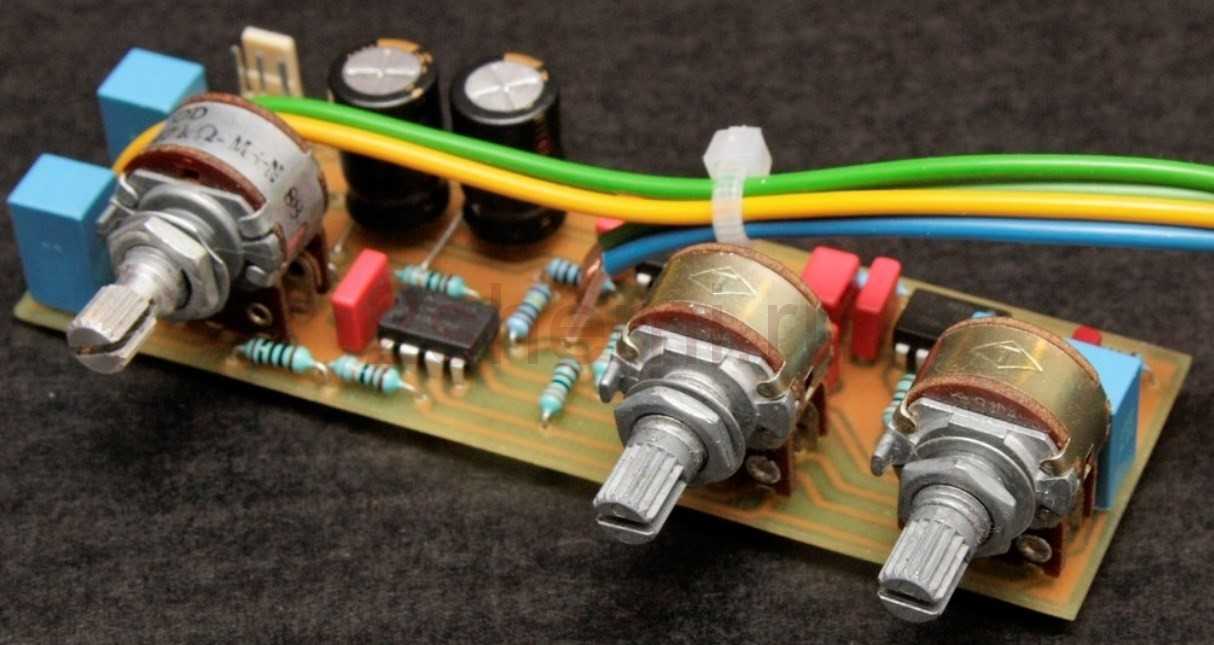

Схема регулятора тембров была взята из решений Marantz. Это активная коррекция, сделанная на операционных усилителях. Кроме того, этот модуль был дополнен контроллером баланса громкости.

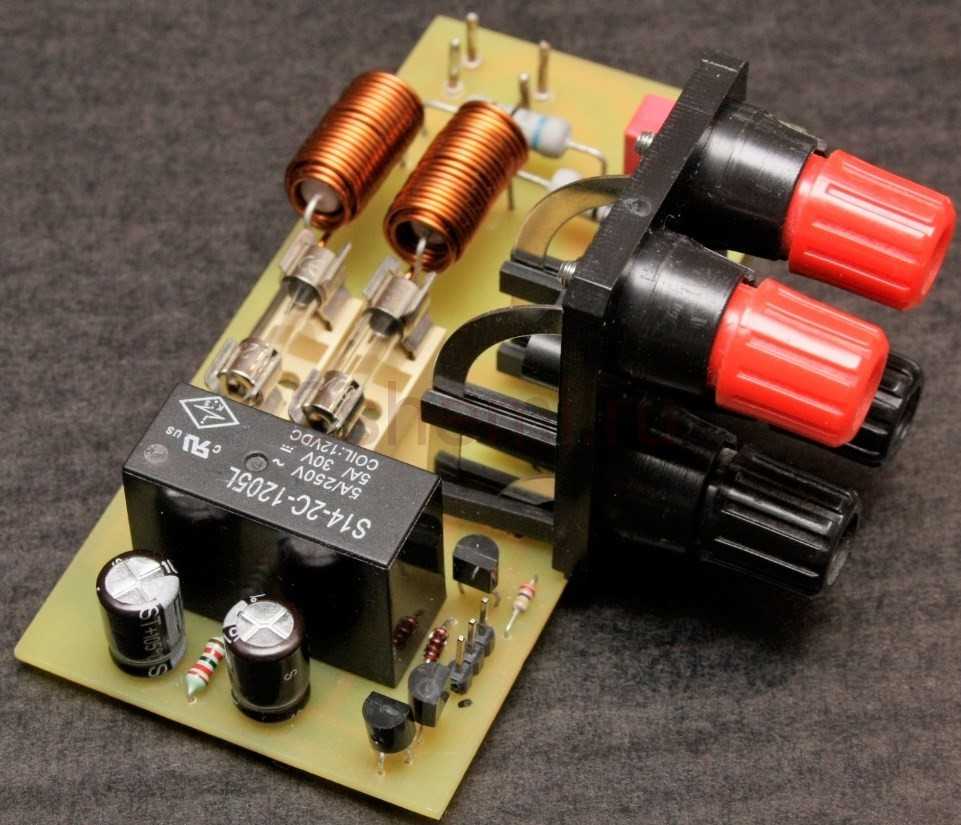

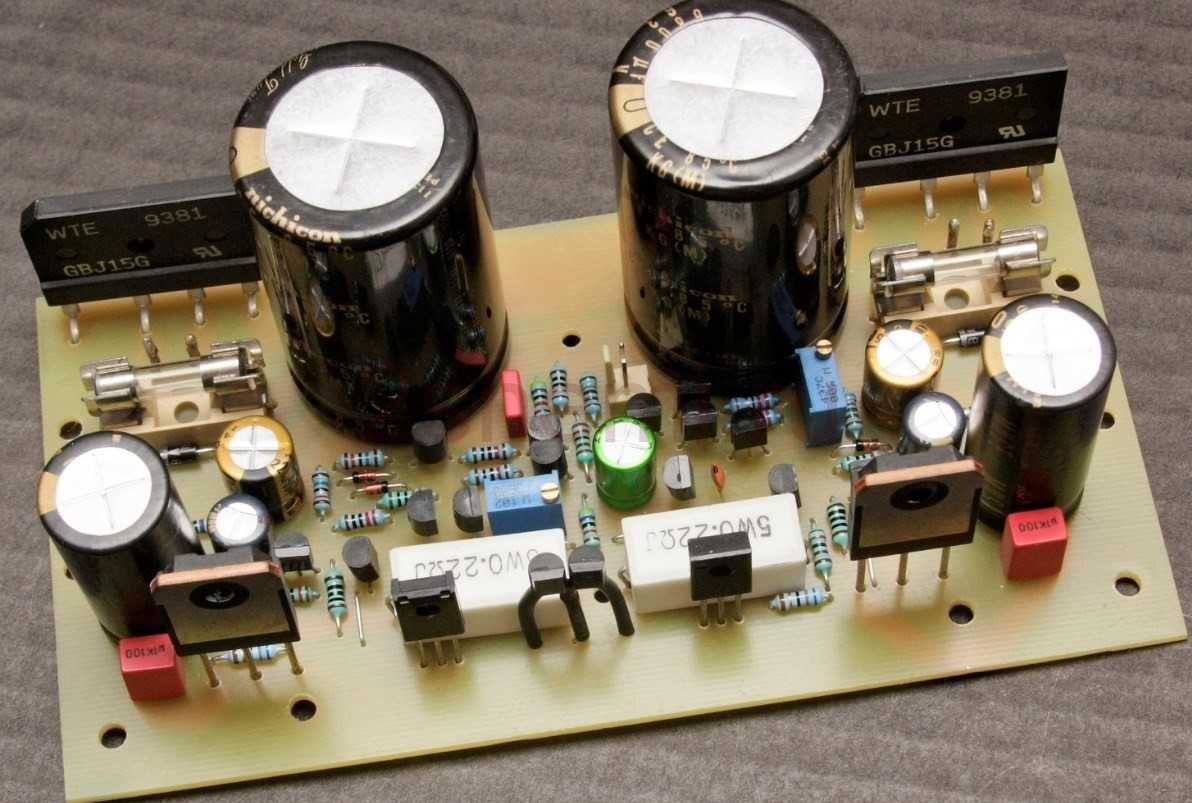

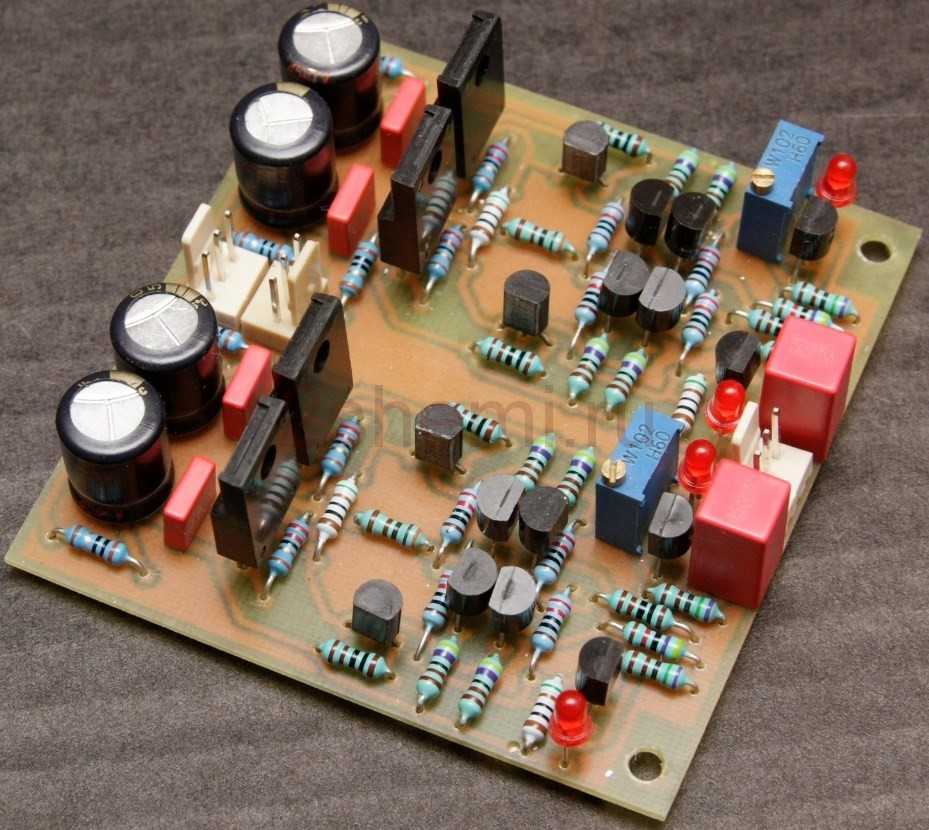

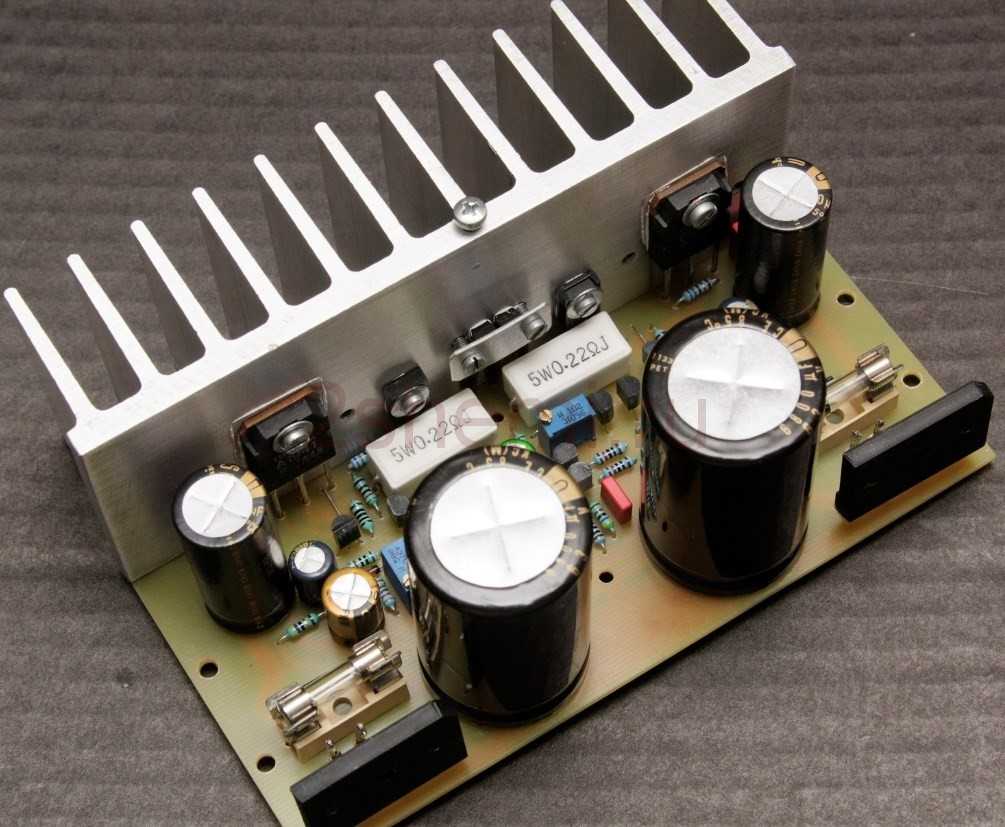

Усилители мощности выполнены в виде отдельных блоков для отдельных каналов. Их схема была основана на проверенном годами проекте. Платы УМЗЧ были оснащены выпрямителями и фильтрующими конденсаторами. В усилителях мощности решено было отказаться от токовых систем защиты. На отдельной плате рядом с разъемами динамиков есть предохранители, которые и защищают динамики от чрезмерного тока.

Усилитель оснащен дополнительным УНЧ для наушников, независимым от главного усилителя мощности. При прослушивании через наушники клеммы питания УМЗЧ отключаются. Применяемый усилитель для наушников целиком выполнен на дискретных элементах.

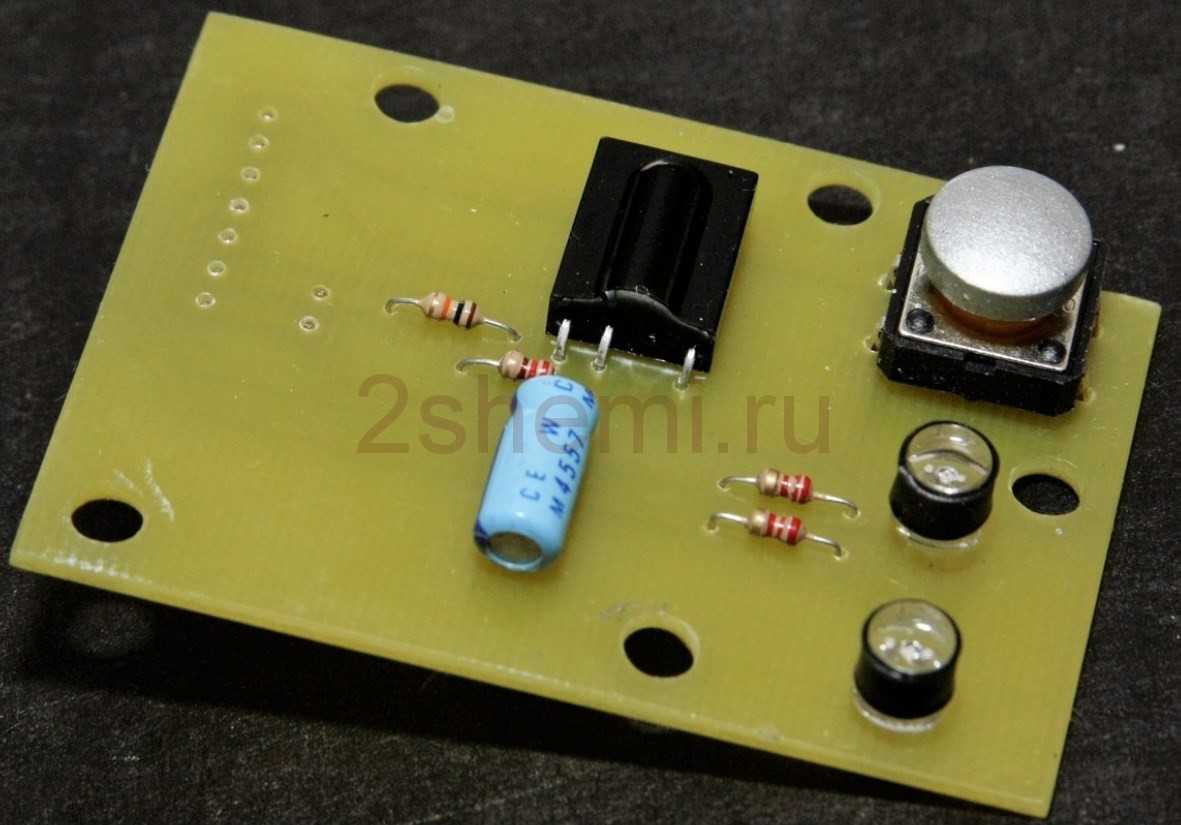

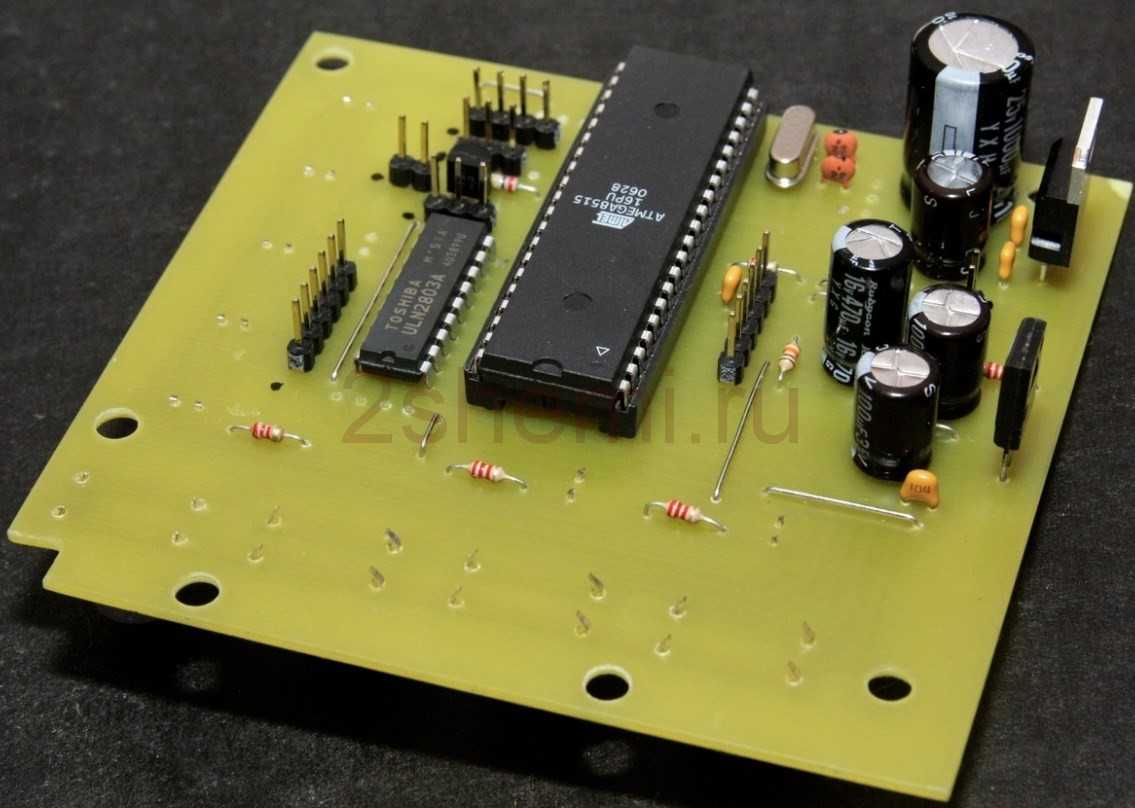

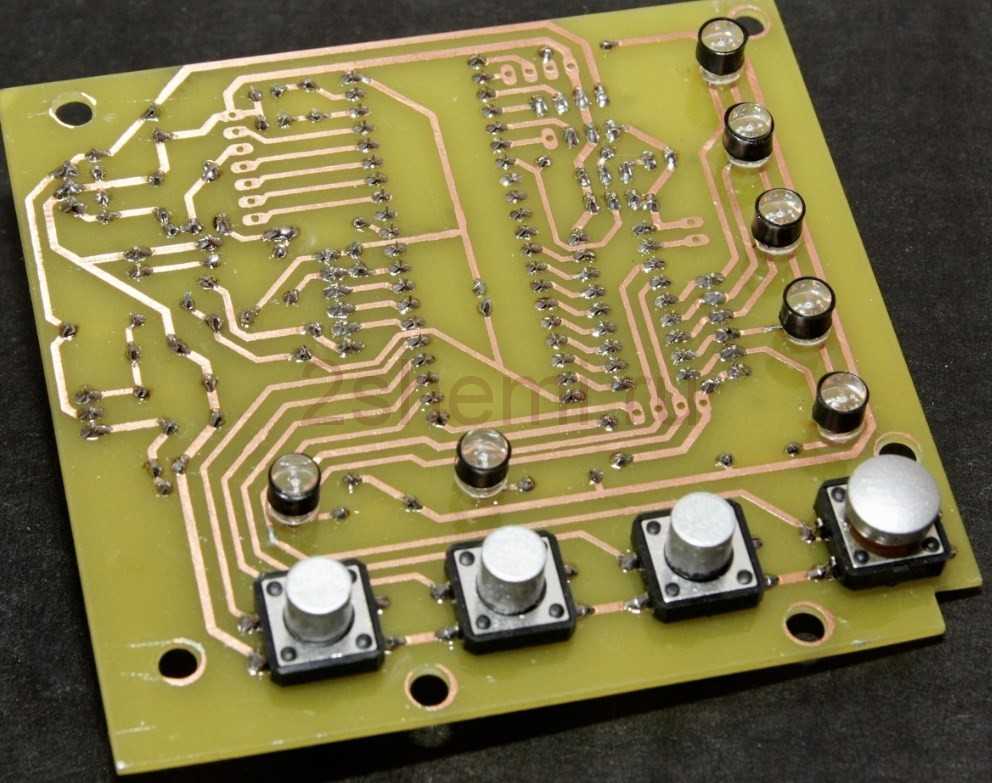

Усилитель управляется микроконтроллером из семейства AVR — AtMega8515. Он отвечает за управление устройством и сигнализацию рабочего состояния. Он также используется для управления другими компонентами устройства через разъем управления на задней панели.

Усилитель оснащен функцией Sleep, и после завершения обратного отсчета он отправляет сигнал выключения на подключенные устройства. Всё может управляться с помощью локальной клавиатуры или удаленно, используя соответствующие команды пульта дистанционного управления, работающие кодом RC5.

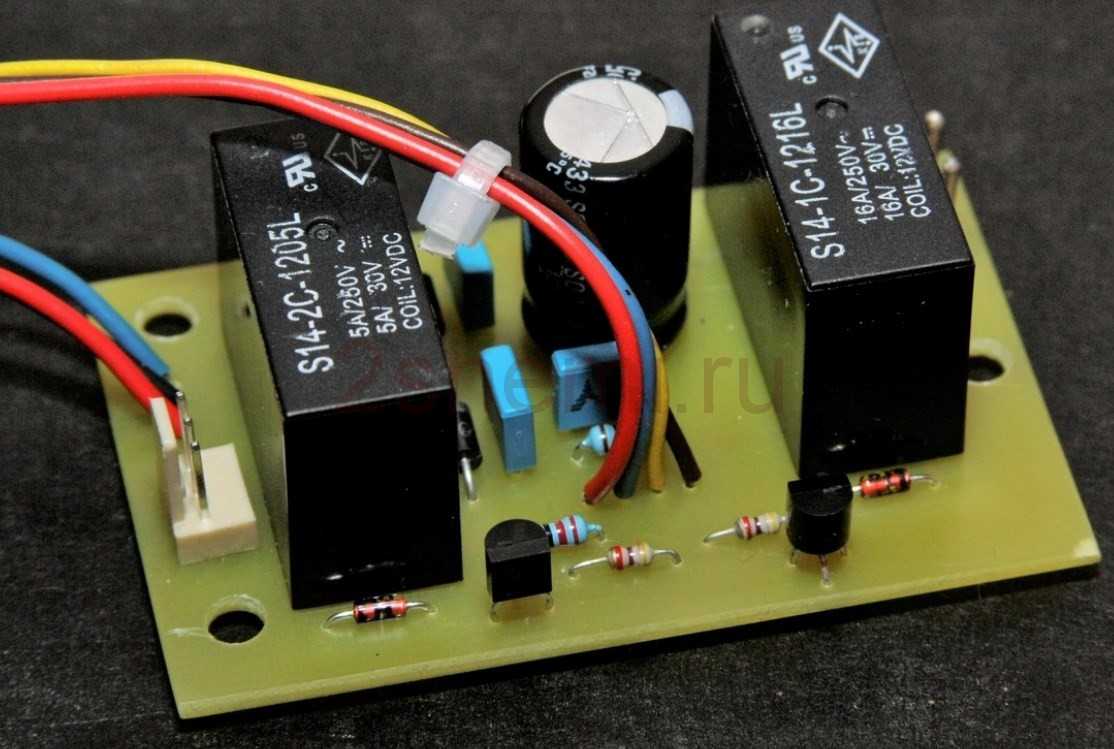

Три трансформатора используются для питания всего домашнего усилителя. Два по 120 ВА обеспечивают питание усилителей мощности, они переключаются в релейный режим, который также активирует специальный разъем питания на задней панели усилителя. Реле отключается в режиме ожидания, но включается в активном режиме, хотя оно отключается при прослушивании через наушники.

Маленький трансформатор 15 ВА подает питание на систему управления усилителем, и во время активной работы активирует реле, через которое контакты напряжения подаются на блок питания, питающий весь предварительный усилитель, а также усилитель наушников.

Пошаговое руководство по изготовлению

Работы по изготовлению усилителя звука выполняются в соответствии со следующим руководством. Как сделать усилитель для колонок:

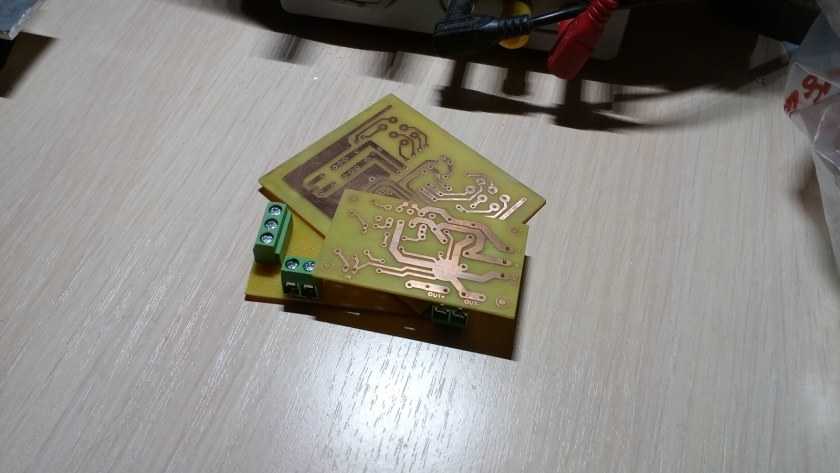

Если в работе будет использоваться не покупная макетная плата, а самостоятельно изготовленный модуль, следует в первую очередь заняться его оформлением. С помощью обыкновенной кисточки и лака на плате прорисовываются дорожки, соответствующие топологии выбранной схемы

Обратите внимание на то, что пересекающихся канавок в схеме быть не должно.
Плата высушивается, а затем погружается в заранее разведенный раствор хлорного железа. Модуль следует травить в течение длительного времени – от нескольких часов до суток

В том случае, если раствор хлорного железа подогревается, времени на травление уйдет намного меньше, но и понизиться качество защитного слоя.
На плате с помощью дрели высверливаются отверстия под выбранные радиоэлементы.
Канавки, расположенные на плате, покрываются припоем. Затем следует черед установки радиодеталей, монтаж которых следует производить в точном соответствии с выбранной схемой. После предварительного монтажа все детали запаиваются.
Радиатор монтируется на плоскости подложки платы.
С помощью паяльной станции соединяются провода, ведущие на звуковой выход.
К практически собранному усилителю присоединяются колонки.
На вход подается сигнал с помощью обычного плеера или смартфона.
Подается питание и проводится окончательный тест собранного усилителя.

Сборка усилителя звука

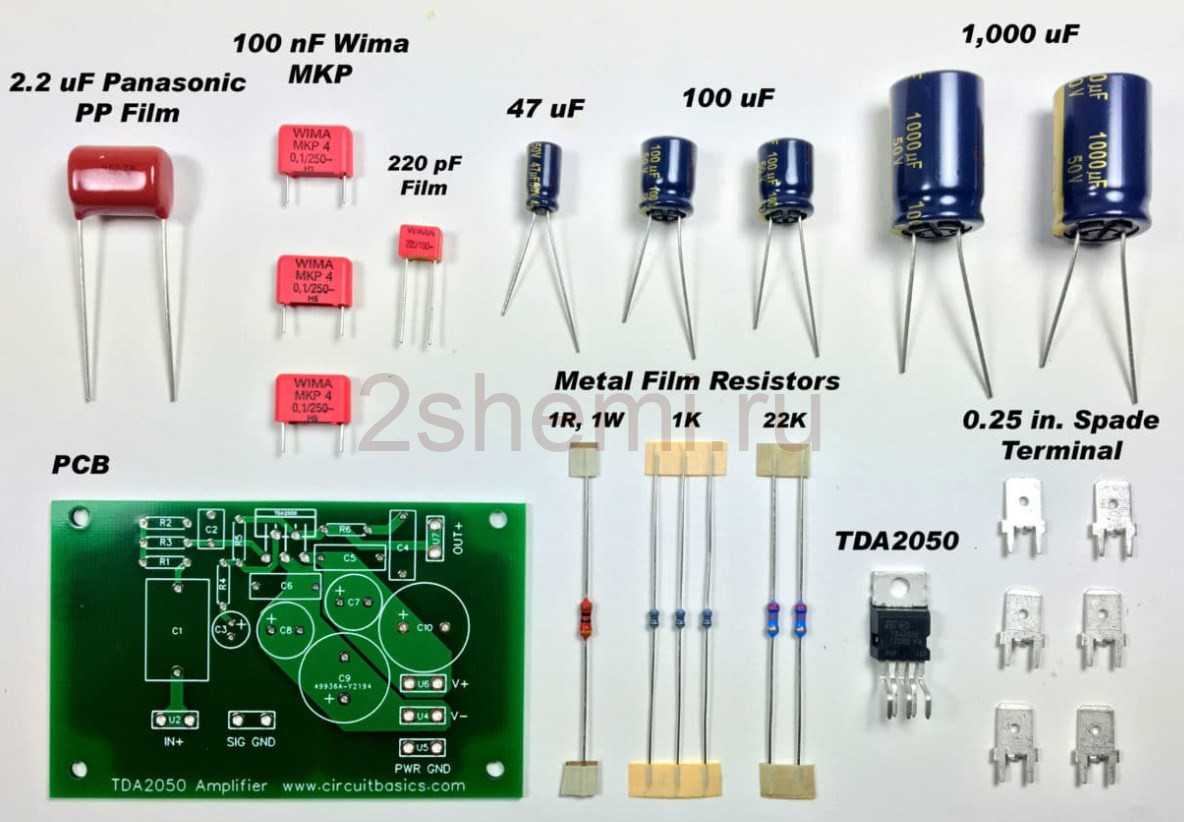

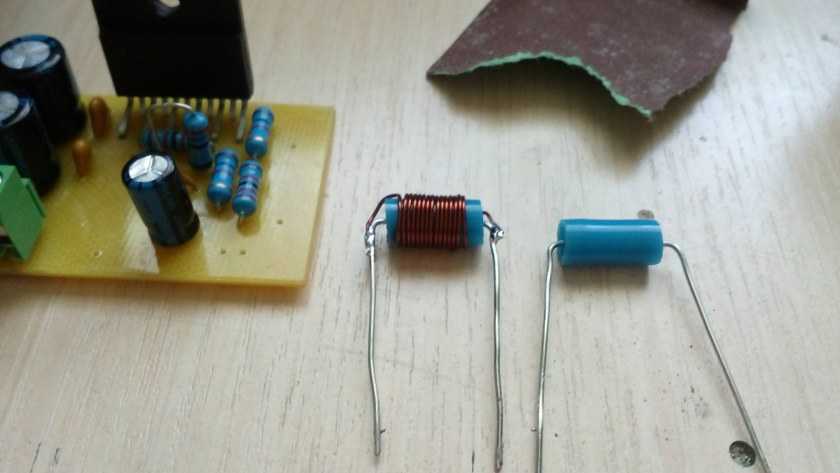

Сборка печатной платы довольно проста. Вот компоненты и печатная плата перед пайкой:

Обычно проще сначала припаять меньшие компоненты, а затем перейти к более крупным деталям. Вот один канал усилителя НЧ после пайки компонентов:

Корпус усилителя

Металлические корпуса являются наиболее часто используемыми, поскольку обеспечивают наилучшую защиту от радиочастот. К примеру коробка 280 мм x 250 мм отлично подходит для стереофонического усилителя на базе TDA2050.

Проводка усилителя

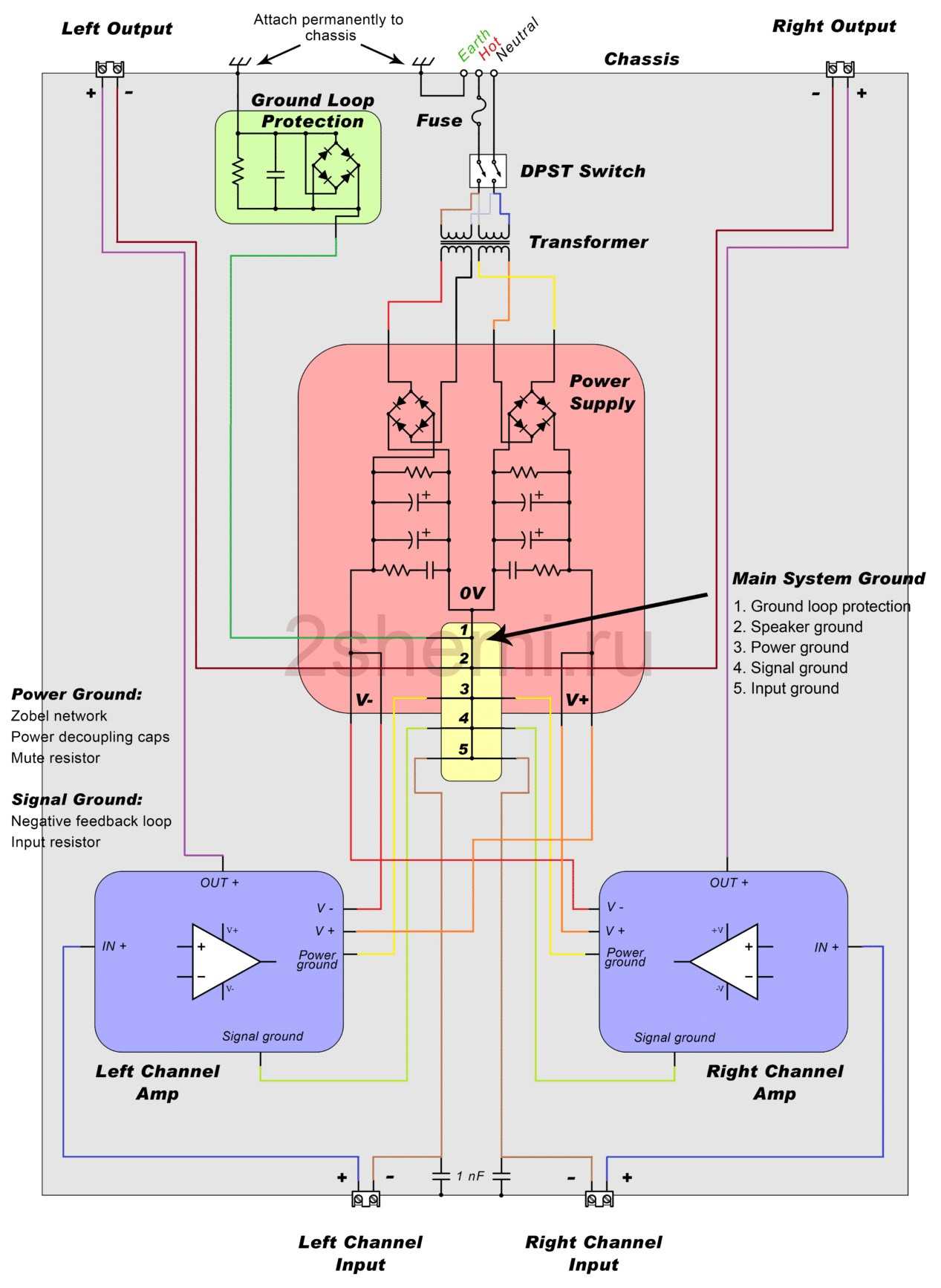

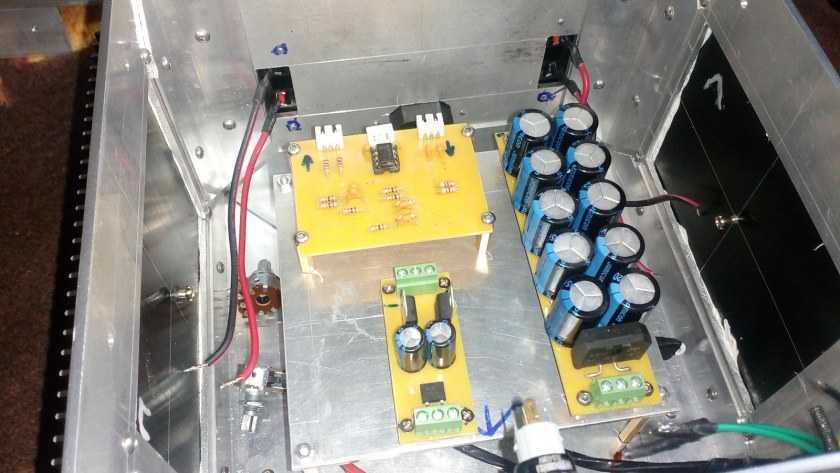

На приведенной ниже схеме показано, как подключен усилитель к корпусу:

Чтобы избежать помех от магнитных полей, старайтесь держать чувствительные входные и сигнальные провода вдали от проводов источника питания, выходных проводов динамика, трансформатора, проводов переменного тока и выпрямительных диодов БП.

Чтобы свести к минимуму площадь петли, следующие провода должны быть плотно скручены на максимально возможном расстоянии:

  • Переменный ток и нейтральные провода от трансформатора
  • Провода 0 В и вторичного напряжения от трансформатора к источнику питания
  • V +, V- и провода заземления от источника питания к плате усилителя
  • Выход и земля динамика
  • Аудио вход и заземление

Три провода питания (положительный, отрицательный и заземление) проходят к каждой плате усилителя. Эти провода должны быть толстыми и максимально короткими, чтобы минимизировать индуктивность.

Аудиовходы и провода заземления сигнала не проводят тут большой ток, поэтому они могут быть более тонкими.

Для защиты от возможных проблем провод заземления должен быть прикреплен к шасси болтом, контргайкой и кольцевой клеммой. Обязательно удалите с корпуса любую краску или анодированный материал, чтобы получить хорошее электрическое соединение. Все металлические части (например, радиаторы) также должны быть электрически подключены к шасси.

Заземление аудиовхода и заземление динамика подключены непосредственно от клемм на корпусе к заземлению основной схемы.

Аудио входные кабели от источника могут улавливать случайные электромагнитные помехи. Чтобы отфильтровать их можно установить конденсатор 1 нФ на каждой входной клемме от положительной стороны к земле.

Собираем простейшую схему на одном транзисторе

Далее рассмотрим простейшую конструкцию УНЧ, состоящую из одного полупроводника

Обратите внимание, данная схема является одноканальным усилителем. Приведем принципиальную схему такого усилителя

В качестве примера соберем простейшее звуковое устройство на одном транзисторе.

Сначала следует подготовить необходимые компоненты и оборудование. Для сборки потребуются:

  • ·        Кремниевый транзистор n-p-n типа, например, КТ805, или его аналог.
  • ·        Конденсатор электролитический с емкостью 100 мкФ напряжение у него должно быть 16 или более вольт.
  • ·        Резистор переменный, с сопротивлением примерно 5 кОм.
  • ·        Плата монтажная, если есть. Если нет, можно собрать устройство и навесным монтажом.
  • ·        Радиатор, это обязательно, без него транзистор быстро перегреется и выйдет из строя.
  • ·        Провода для соединения компонентов.
  • ·        Разъем типа мини джек для подключения источника звука. Это может быть компьютер или другой устройство с наличием аудиовыхода, например, возможно использование смартфона.
  • ·        Источник питания постоянного тока 5-12 вольт, это может блок питания или батарейка типа «крона».
  • ·        Паяльник для спаивания элементов, а также припой и канифоль или любой другой флюс.

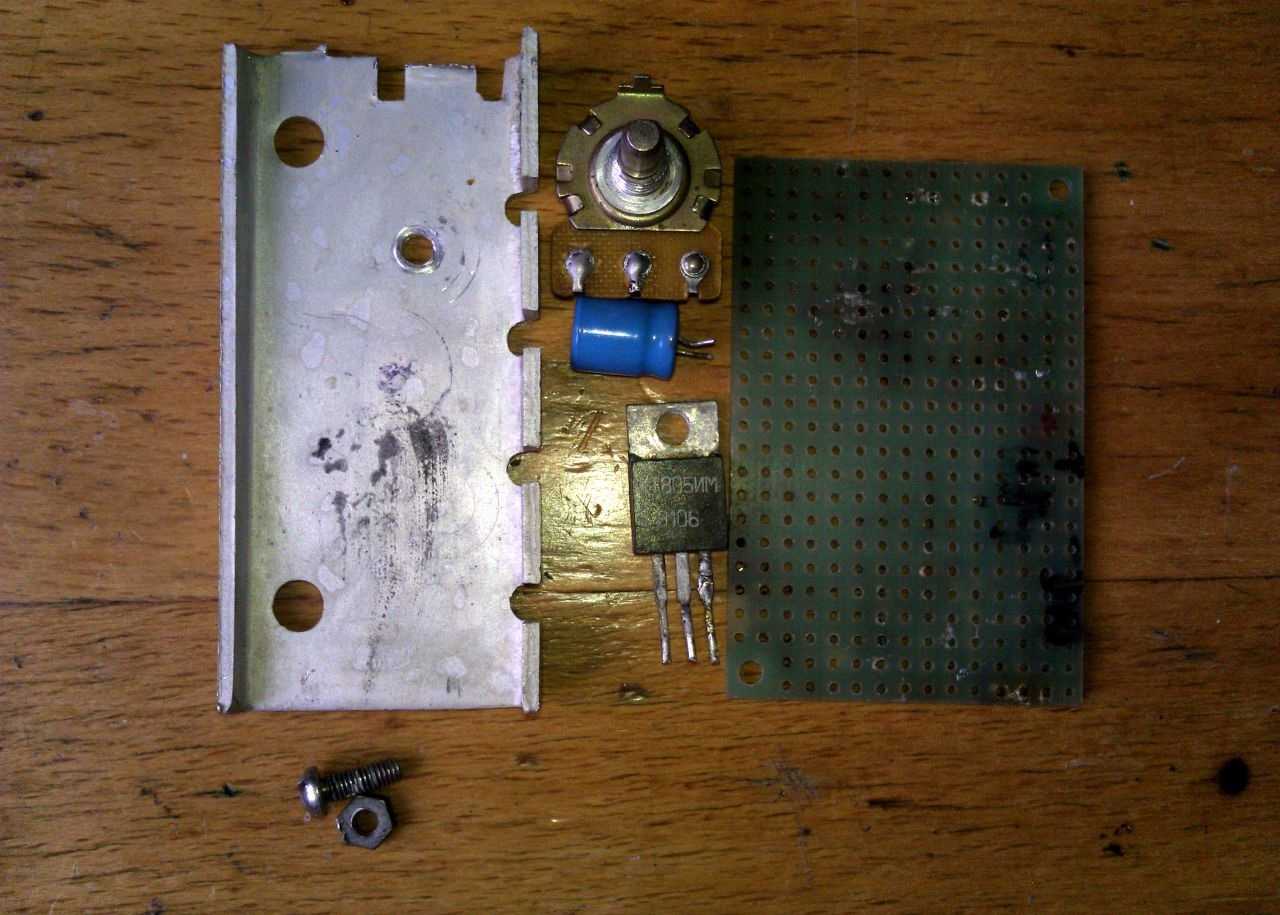

Будем собирать наш усилитель из уже повидавших жизнь компонентов.

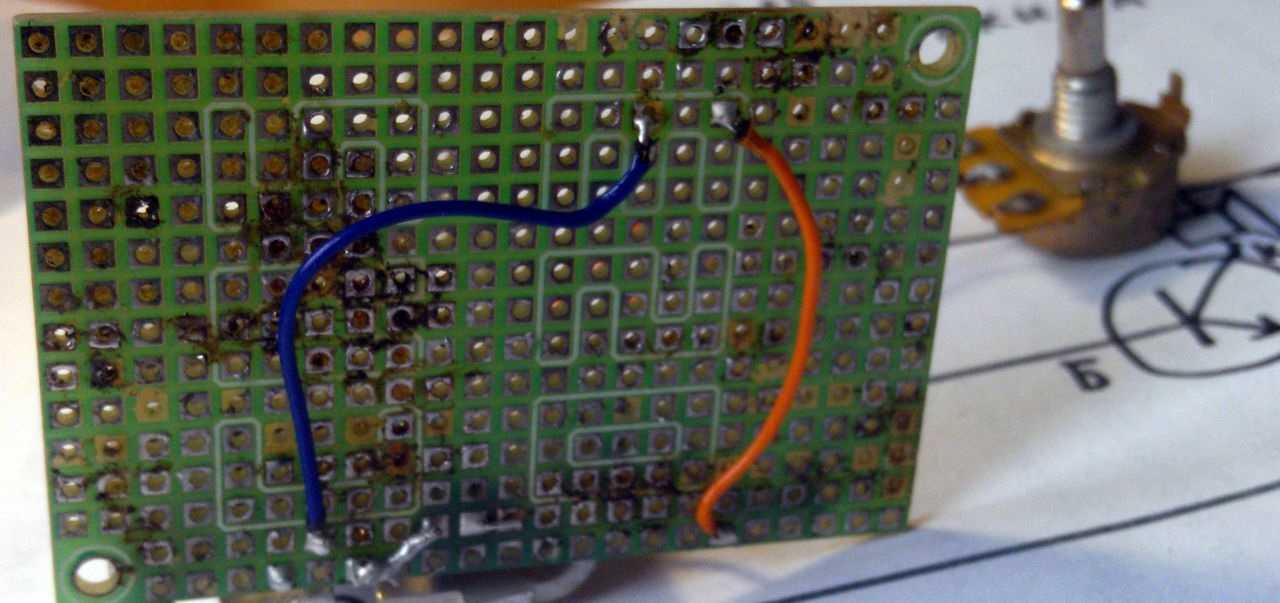

Итак, когда все компоненты подобраны, начинаем сборку. Для начала размещаем компоненты на монтажной плате.

Далее к базе транзистора необходимо припаять минусовой вывод конденсатора и центральный контакт переменного резистора.

Согласно схеме, ко второму контакту переменного резистора присоединяем плюс питания и плюс динамика. Для этого выведем контакт при помощи провода на монтажную плату. Центральный контакт транзистора (коллектор) – это минусовой вывод динамика, его также выведем на плату.

Затем к оставшемуся контакту транзистора (эмиттер) необходимо подключить минусовое питание, а также контакт для отрицательного входного сигнала. Положительным контактом входного сигнала является плюсовая ножка конденсатора.

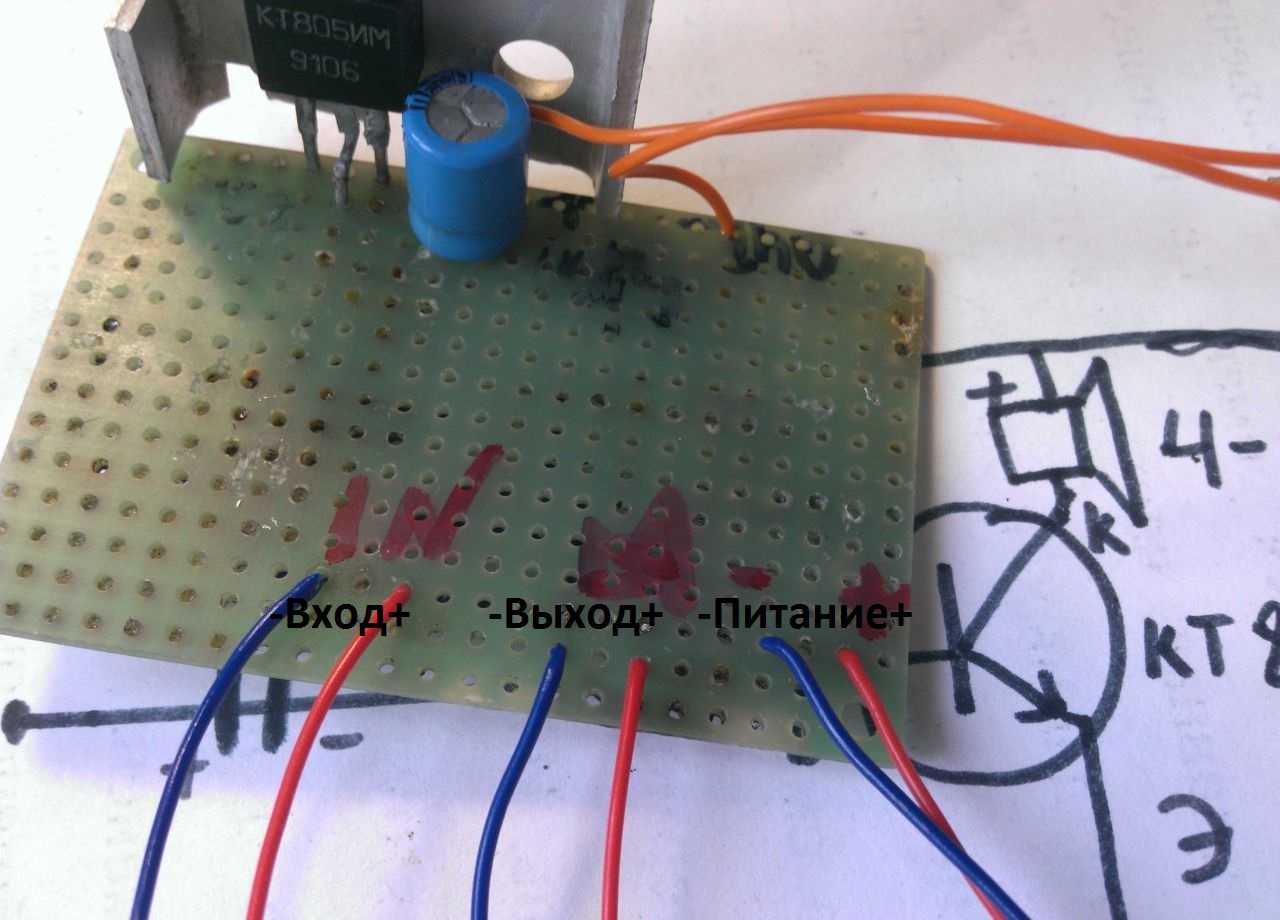

Сборка практически готова, для начала тестирования осталось впаять три пары провода. Слева направо на фотографии: вход, выход, питание. А также обязательно установить на транзистор радиатор.

Затем приступаем к настройке нашего усилителя. Для этого подключаем все компоненты, обязательно строгое соблюдение полярности. Также перед подключением необходимо убедиться в отсутствии короткого замыкания, особенно при навесной сборке.

Настройка производится путем регулировки переменного резистора, таким образом происходит согласование работы сопротивления динамика и транзистора.

Вот  и все, сборка и настройка простейшего усилителя низких частот завершена. Соответственно такой УНЧ является моноусилителем, т.е. одноканальным. Чтобы добиться стереозвучания, необходимо собрать два аналогичных устройства

 Следует обратить внимание, такие устройства, собранные по простейшей схеме, нигде не используется ввиду своей нецелесообразности. Для бытовых нужд необходимы более сложные устройства

Материалы для изготовления усилителя

Перед началом работ следует озаботиться подбором качественных материалов, из которых будет собран усилитель звука для колонок своими руками. Во-первых, нужно подобрать подходящий корпус, обладающий достаточной прочностью и способный вместить в себя все функциональные узлы устройства.

Основным элементом усилителя является электронная плата, габариты которой требуется знать заранее. В качестве корпуса может использоваться как сама колонка (в таком случае усилитель монтируется в отдельное пространство), так и подходящий сторонний контейнер.

Если же подходящих готовых решений под рукой нет, следует озаботиться изготовлением корпуса из какого-либо присутствующего материала.

Лучше всего взять обыкновенную фанеру с толщиной листа, не превышающей одного сантиметра. Также могут быть использованы алюминиевые листы, двухсторонние текстолитовые платы и прочие похожие материалы.

Делаем из старого музыкального центра современное музыкальное устройство

Автомобильная акустика. Как сделать её?

Достаём из кладовки старый музыкальный центр, берём от него колонки.
Находим в автомобиле усилитель (за отсутствием, отключаем тыловые динамики) хорошенько зачищаем провода на старых колонках, важно не перепутать полярности, подключаем.
Звук от старых колонок с центра, намного громче и качественней обычных автомобильных лопухов, некоторые из них заменят сабвуфер, главное, не спалить и не включать на максимальную величину громкость звучания музыки. Придётся найти оптимальный вариант настройки громкости, что б не булькало.. Универсальная Bluetooth-акустическая система

Как собрать её?

Универсальная Bluetooth-акустическая система. Как собрать её?

Чтобы сделать её, берём старый музыкальный центр, покупаем Bluetooth-переходник с ауксом или стандартным 3,5-миллиметровым джеком.
Всё зависит от входов на вашей акустической системе

Цена переходников варьирует в пределах двухсот — пятисот рублей.
Важно правильно подобрать переходники, чтобы в дальнейшем вам не пришлось паять их.
Подключаем Bluetooth в наш музыкальный центр, настраиваем компьютер, ноутбук, смартфон.. Такая сборка отлично подойдёт для квартиры

Можно взять устройство с собой в загородный дом, подключив свой смартфон. В машине можно подключить Bluetooth-переходник в магнитолу и слушать музыку, напрямую с интернета, через смартфон (мобильный телефон)

Такая сборка отлично подойдёт для квартиры. Можно взять устройство с собой в загородный дом, подключив свой смартфон. В машине можно подключить Bluetooth-переходник в магнитолу и слушать музыку, напрямую с интернета, через смартфон (мобильный телефон).

Разметка, складывание и склеивание подставки под телефон

Требуется отметить все линии сгиба кончиком ножниц, а затем сложить деталь в соответствии с фотографиями. Приклеить задние клапаны вниз, а затем протолкнуть вверх через отверстие в верхней части платформы, пока клапаны деталей не совместятся. Затем приклеить все пять клапанов с трех сторон. Клапан на дне не приклеивается. Он просто упирается в подставку, когда все остальное приклеено.

Увидели кусок пены или пенопласта в двери? Будьте осторожны, работают грабители

Райан Гослин: 5 звезд, которые начинали карьеру в «Клубе Микки Мауса»

Морская свинка думает, что она тоже кошка-сфинкс

Типы усилителей, пригодных для установки в машину

На практике усилитель для сабвуфера в машину может относиться к одному из следующих типов:

  • Моно – питает один динамик, то есть только сам сабвуфер. Остальные динамики довольствуются сигналом от аудиовыхода магнитолы.
  • Двухканальный – энергия идёт на два обычных динамика и один сабвуфер.
  • Четырёхканальный – снабжает два низкочастотных и четыре обычных динамика.

Более сложные системы, рассчитанные на большое количество звучащих элементов, как автомобильный усилитель мощности для сабвуфера непрактичны и почти никогда не используются.

Кроме того, можно выбрать мощность усилителя для сабвуфера. По отношению к мощности самого саба (RMS) они делятся на следующие типы:

Меньшая мощность. Не рекомендуется, поскольку не позволит полностью использовать возможности акустики.
Равная RMS. Безопасна для саба, но – не автомобильного. Дело в том, что напряжение обычной бортовой сети с выходами на 12 вольт может меняться. Если при работающем усилителе будут включены ещё какие-то электроприборы, система легко уйдёт в клип. Этим термином обозначают ситуацию, когда от усилителя пытаются получить большее напряжение, чем есть в системе питания. А клиппованый сигнал – это быстрая смерть звуковой колонки.
Превышающая RMS. Здесь есть свои подводные камни: если постоянно на большой громкости слушать «тяжёлую» музыку с обилием низких частот – такой усилитель тоже спалит саб

Однако при осторожном использовании такой вариант всё-таки является самым безопасным.

  • Фейсбук
  • Гугл+
  • ЖЖ
  • Blogger

Как сделать простой усилитель

Проще сделать усилитель, имея под рукой готовую схему. Стоит учитывать, что количество и расположение ножек на разных устройствах отличается. На бумаге они обозначены пронумерованными точками по периметру квадрата, представляющего микросхему.

На деле они могут располагаться с одной или двух сторон устройства

Поэтому важно убедиться, что нумерация понята верно, иначе возрастает вероятность совершить ошибку при подключении

Некоторые модели микросхем имеют обозначения, не дающие использовать их в перевернутом виде. На такие указатели тоже следует ориентироваться.

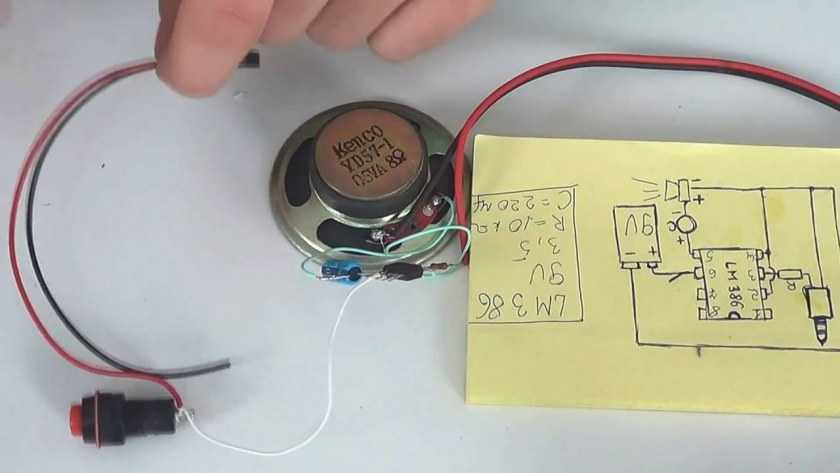

При использовании устройства с восьмью лапками можно работать по следующему алгоритму:

  1. На лапку 6 фиксируется проводок. Другой его конец паяется к выключателю. Второй его контакт соединяется с коннектором кроны. Провод идёт на плюс.
  2. К пятой лапке паяется конденсатор плюсовым контактом. Минус элемента направляется к динамику.
  3. В качестве альтернативы некоторые отказываются от соединения конденсатора и динамика напрямую для безопасности последнего.
  4. Для этого к укороченному контакту конденсатора добавляется проводок, который в свою очередь соединяется с плюсовым контактом динамика.
  5. Минусовой контакт динамика следует припаять к лапкам 2 и 4.
  6. Третья лапка соединяется с резистором, ко второй ножке которого паяется провод, ведущий к мини джеку, к его плюсу.
  7. При использовании двухконтактного мини джека нужно объединить каналы, ведущие к каналам, и припаять их к проводу, ведущему от резистора.
  8. Минус джека соединяется с минусом динамика.
  9. В завершение остаётся объединить минус коннектора с минусом динамика.

В результате получится основа, которую можно использоваться в качестве основы для портативной колонки. Использование простых систем также удобно для подключения наушников, компьютера, телефона и другого устройства.

Усилитель для компьютерных колонок своими руками для чайников

При просмотре фильмов или прослушивании музыки, нам часто недостаточно мощности стандартных колонок. Ниже будет подробно описано как можно создать усилитель для колонок вручную. При создании усилителя следует учитывать силу мощности внешних колонок, которая составляет не больше двух ватт и сопротивляемость обмоток, что равна четырёх ОМ.

Чтобы собрать устройство понадобятся такие компоненты:

  • печатная плата;
  • 9 — вольтный блок питания;
  • микросхема серии TDA;
  • корпус;
  • следующие конденсаторы: два неполярных 0,2 мкФ.полярный 100 мкФ, полярный 220 мкФ, полярный 470 мкф;
  • постоянный резистор. 10 Ком м 4,7 ОМ;
  • кнопка — выключатель;
  • разъём для входа.

Инструкция по созданию

Процесс сборки усилителя для компьютера напрямую зависит от той схемы, которую вы выбрали

Важно лишь, оставить на корпусе место для радиаторных решёток. Они важны тем, что дают воздуху из внешней среды охлаждать микросхемы

  • Первым этапом будет установка радиодеталей на печатную плату соблюдая полярность.
  • Собираем корпус. При сборке корпуса следует предусмотреть место для радиаторных решёток и прочих дополнительных деталей. Корпус можно создать самому или приобрести готовый. Также в корпус можно вмонтировать плату.
  • Для выявления неисправностей, следует включить устройство в тестовом режиме.
  • Собираем усилитель. Для этого подключаем к блоку питания.

Собирать любые виды усилителей для колонок в домашних условиях — выполнимая задача, с которой справится каждый начинающий радиолюбитель. Простота заключается в том, что для начала сборки необходимо лишь приобрести необходимые материалы для последующей спайки. Дальше просто нужно пересмотреть все возможные и доступные схемы, и выбрать ту, которая вам подойдёт. Самый главный плюс — экономия. Ведь покупка в магазине такого устройства, обойдётся гораздо дороже.

Источник

Стерео усилитель звука своими руками

И так, чтобы сделать усилитель звука достаточно понимать следующее. Любой УМЗЧ имеет как минимум один вход, один выход и два вывода для подключения питания.

Поскольку мы будем собирать стерео усилитель звука на микросхеме TEA2025B, то будет использоваться два входа. Каждый вход на отдельный канал. А соответственно будут использоваться два выхода для подключения двух динамиков: левого и правого.

Теперь мы можем сделать следующий вывод. Любая микросхема стерео усилителя звука должна иметь минимум шесть выводов. Два входа, два выхода, два питания. Как правило, микросхемы подобного типа имеют больше выводов. К ним подпаиваются дополнительные элементы: конденсаторы, резисторы, которые в народе называют “обвязкой” или “рассыпухой”.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
HOSTBOARD.RU
Добавить комментарий
