Телевизионный усилитель, как выбрать и зачем он нужен

Усилитель сигнала для антенны телевизора: для дачи и дома, лучшие модели, отзывы. 10 лучших цифровых усилителей для антенны телевизора в рейтинге 2020 года
Усилитель для антенны: особенности, плюсы и минусы

Усиление телевизионного сигнала без включения дополнительного оборудования

Как оказалось, усилить сигнал телевизионной антенны можно при помощи обычного отрезка коаксиального кабеля. Речь не идёт об исключении из цепи ресивера, если телевизор старого образца. Просто во многих домах устанавливаются общие антенны, а они могут работать некачественно. В этом случае можно прибегнуть к одной хитрости.

ФОТО: idistribute.ruКоаксиальный кабель с мягкой изоляцией – нужен именно такой заказать

Что потребуется для изготовления усиленной ТВ антенны

Здесь всё крайне просто. Необходим обычный антенный штекер, небольшой кусок коаксиального кабеля, нож и плоскогубцы. Длина отрезка коаксиального кабеля будет зависеть от частоты, которая для каждого региона своя. А вот как её узнать, будем разбираться в пошаговой инструкции.

Изготовление антенны, не требующей усилителя: пошаговая инструкция

Сразу оговоримся, что если расстояние до передатчика (вышки) более 15 км или на пути присутствует много препятствий, использовать усилитель сигнала для антенны телевизора всё же придётся. Но если подобных проблем не наблюдается, то антенну можно изготовить в течение 5—10 минут.

Иллюстрация Описание действия
Первое, что необходимо сделать, это узнать, на каком канале передаётся сигнал в нужном регионе. Для этого нужно зайти на сайт РТРС и выбрать свой район, область или город.
Далее, если пролистать вниз, можно увидеть номер телефона, позвонив по которому, абонент узнает канал вещания (Самарская область для примера).
Этот канал нужно ввести в соответствующее поле, которое высветится при переводе телевизора в режим ручной настройки. Чуть ниже появится частота, которая требуется для расчёта длины отрезка коаксиального кабеля.
Теперь необходим калькулятор. Формула расчёта следующая: 7500 /частоту. Результат округляется в большую сторону.
Для Самарской области получилось 9.9, а значит, нужен отрезок кабеля, равный 10 см. Однако дальше речь пойдёт об Ульяновской области, где данный показатель равен 14, хотя разницы в технологии изготовления антенны нет.
Сначала кабель не укорачивается. На него устанавливается обычный телевизионный штекер, который будет коммутироваться с кабелем через соединительную муфту.
Следующий шаг – замеры. От штекера нужно отступить 2 см – это будет место изгиба. Именно от него следует отмерить нужный размер, в данном случае это 14 см (2+14=16). На крайней метке кабель обрезается.
Теперь нужно снять изоляцию от метки 2 см до конца. Сделать это довольно просто – внешний слой современных кабелей очень мягкий.
После необходимо убрать и экранирующий слой, он здесь совершенно не нужен.
По метке 2 см коаксиальный кабель сгибается под углом 30˚, после чего работу можно считать завершённой – рабочая антенна без усилителя для цифрового телевидения готова.
Остаётся выставить антенну так, чтобы она была направлена в сторону ретранслятора (передатчика, вышки – кому как удобно). Не обязательно вывешивать её на улицу. В помещении сигнал будет немного слабее, но вполне достаточен для уверенного приёма.
Теперь можно проверить уровень не усиленного антенного сигнала. На примере видно, что он равен 100 %.

Если интересен полный мастер-класс по изготовлению подобной самоделки, Вы можете посмотреть его в этом видео.

Watch this video on YouTube

Таким образом, можно сказать, что даже без усилителя можно сделать антенну для телевизора своими руками – работать она будет не хуже.

Особенности выбора

Более простыми в плане размещения становятся комнатные (внутренние) модификации. Но учитывайте, что прием на вариантах внутреннего исполнения становится успешным только при стабильно-хорошем уровне сигнала (такие места называются «зонами уверенного приема»).

Используйте внутренние модели только в городских квартирах. При их функционировании в дачных домиках, в удаленных деревушках качество поступающего сигнала резко снижается.

При подборе внутренней конструкции, рассмотрите модели, оптимально адаптированные под условия российского приема.

Хорошими являются модификации с:

  • прибором усиления встроенного типа (под питание 220 В);
  • возможностью плавной регулировки усиления;
  • направленностью приема.

Гораздо лучше демонстрируют параметры устройства наружного использования, которые монтируются снаружи дома. Их и следует приобретать для обустройства дач и собственных загородных домов. Но монтаж таких конструкций требует больше сил и привлечение сторонних специалистов, что отражается на ценовой политике.

Конструкционные нюансы

По нюансам технического исполнения цифровые ТВ-антенны подразделяются на два варианта:

  1. Активные. В модель включены элементы для приема/обработки сигнала и прибор-усилитель электронного типа. Усилитель часто устанавливается внутри корпуса. Питание происходит от источника тока через адаптер. Если использовать данное устройство неправильно, то в местах хорошего и стабильного приема сигнала, на экране ТВ могут наблюдаться помехи и различные искажения.
  2. Пассивные. Устройство не обладает в конструкции микросхемами, транзисторами, отсутствует в подобных моделях и адаптер. Такие ТВ-антенны принимают и обрабатывают сигнал благодаря собственной геометрии (конструкционным особенностям). Пассивное устройство преподносит довольно качественный уровень изображения, но встроенного усиления часто недостаточно для высококачественного изображения.

При работе приборов усиления в активной ТВ-антенне от неизвестных фирм степень обработки сигнала будет низкокачественным, а картинка сопровождаться появлением серьезных помех.

Частотный диапазон

Цифровые телевизионные антенны определяются и по уровню используемого диапазона:

  1. Канальные. Таким устройствам при работе требуются создание определенных условий, для стандартной работы ТВ в этом нет необходимости.
  2. Диапазонные. Используются при приеме ДМВ и МВ волны. При домашнем применении цифровой антенны лучше останавливать выбор на всеволновых модификациях (они могут принимать вещание как на MB, так и на ДМВ).

Мнение эксперта
Торсунов Павел Максимович

Учитывая, что цифровое вещание в РФ ведется в ДМВ-диапазоне, то для обработки только «цифры» будет достаточно диапазонного ДМВ-устройства.

Усиление как важный параметр выбора

Каждая антенна обладает большим рядом собственных характеристик. Из многочисленного ряда цифр и типажей для выбора важным становится возможность усиления. Данный параметр указывается в дБ (децибелы).

Чем выше эти цифры в техпаспорте изделия, тем сильнее усиление у данной антенны. Но знайте, что не всегда высокие параметры усиления гарантируют качественное и стабильное изображение. Коэффициент усиления должен соответствовать месту, где планируется установка антенны.

Производители часто искусственно завышает такой показатель. Знайте, что домашняя антенна для «цифры» не может иметь усиление более 40 дБ.

От чего зависит качество сигнала

Трансляция цифрового эфирного ТВ осуществляется через общий ретранслятор. Антенны спутникового типа принимают сигнал непосредственно от спутника, затем отправляют его на приставку от ТВ для последующего декодирования. Как результат, на телевизоре отображается минимум 20 стандартных каналов с цифровым качеством.

Но это качество может меняться в лучшую и худшую сторону.

Есть несколько факторов, негативно влияющих на качество принимаемого сигнала. А именно:

  • центральный ретранслятор находится далеко от ТВ;
  • антенна, используемая для эфирного или спутникового ТВ, изначально была неправильно выбрана;
  • по мере прохождения сигнала он сталкивается с большим количеством помех в виде зданий, деревьев и пр.;
  • имеются механические повреждения кабеля;
  • ориентация у передатчика неправильно настроена;
  • это старое оборудование, которое уже не может поддерживать и корректно отображать новый формат;
  • влияют погодные и атмосферные условия;
  • около антенны стоят внешние помехи (особенно это касается металлических предметов);
  • телевизионный сигнал ретранслируется сразу на несколько устройств.

Влияние одного или нескольких факторов может негативно сказаться на передаче сигнала. Как результат, качество изображения оставляет желать лучшего.

Ситуацию нужно исправлять. Но как именно, вопрос актуальный.

Почему слабый сигнал цифрового ТВ

Все причины слабого уровня сигнала можно разделить на две категории. Это причины, на которые можно повлиять (на стороне зрителя) и факторы, которые не зависят от пользователя эфирного телевидения.

Телевизионная вышка стоит сильно далеко от места просмотра телевидения. Обычно проблема характерна для загородных домов, дач. Там обычная антенна не может обеспечить хороший сигнал, из-за чего уровень очень низкий или практически нулевой. Повысить сигнал цифрового ТВ в таком случае, даже если подключить усилитель, вряд ли получится значительно. Поэтому в отдаленных поселениях от города чаще устанавливают спутниковые тарелки.

Преграды на пути следования телерадиосигнала. Цифровой DVB-T2 сигнал транслируется короткими волнами, которые передаются на большие расстояния, но не могут обходить препятствия. Поэтому любые высокие непрозрачные (бетонные, ж/б, холмы, плотные леса) сооружения не дают поступить сигналу во все точки. Телесигнал может отражаться, но чаще всего поглощается. Если живете на высоком этаже, то в большинстве случаев проблема маловероятна. Актуальна причина именно для первых этажей, особенно если используется комнатная антенна, и за окном растут высокие плотны деревья. Даже листья могут стать причиной, почему плохо показывают цифровые каналы.

Погодные условия. Воздух в чистом виде не влияет на передачу телесигнала. А вот сильные атмосферные явления могут понижать сигнал. Особенно это касается тумана.

Сигнал поступает не от ретранслятора, а от отражающих поверхностей. Частая ситуация для сильно плотных застроек. До вашей конструкции прямые волны не доходят, но отражаются от других стен. Следовательно, часть сигнала теряется, что и является следствием слабого телевизионного сигнала.

Плохая антенна. Если говорить про самодельные цифровые антенны, то даже небольшое отклонение от необходимых размеров влияет на качества приема. Если установлена фабричный эфирный приемник, то, возможно, он маломощный. Или работает без усилителя, что может стать причиной конкретно в вашей ситуации.

Неточная направленность. Получить хороший уровень DVB-T2 сигнала на телевизоре или приставке получится только, если настроить антенну максимально точно на ретранслятор. Если направлять конструкцию вручную, просто будем бить наугад

При установке нужно брать во внимание точные данные направлений. Информацию предоставляет картографический сервис РТРС.

Потери телесигнала в цепи телевидения. Имеется ввиду проблема с линией (ТВ-кабелем), которая проложена от антенны до телевизора

Причины начинаются от неправильного кабеля до некачественных соединений и повреждений. Возможной, но не такой частой причиной является чрезмерная длина телевизионного кабеля. Чем больше длина ТВ-провода, тем сильнее потери. С каждым метром линии сигнал затухает на определенное значение. Считается, что крайнее значение кабельной линии для эфирного ТВ составляет 100 м. При такой «трассе» затухание происходит практически до нуля. А первые проблемы с телесигналом могут начинаться уже с длиной в 15-20 м.

Использование разветвителя при подключении нескольких телевизоров к одной антенне. Разветвитель, он же делитель, понижает сигнал на каждом своем выходе в зависимости от их количества. Если взять сплиттер с двумя выходами, то значение поделится на два. Следовательно, если изначально телесигнал на один телеприемник дошел с уровнем в 70%, то после подключения разветвителя уровень понизится до 35%.

Расчёт

Проводят расчёт в зависимости от типа конструкции, а также необходимости работы в выбранном заранее частотном диапазоне. Но перед тем, как приступать к работе, следует помнить, что всеволновые устройства не могут принимать слабые сигналы. Если говорить о других моделях приёмника, то такая самодельная антенна не в состоянии охватить все частоты, исходящие от цифрового вещания.

Чтобы верно изготовить антенну для цифрового ТВ своими руками, проводят точные расчёты. Это нужно делать заранее, потому что при подключении проверить качество приёма цифрового телевещания невозможно.

Для аналогового телевидения при слабом сигнале возможны помехи, а при цифровом сигнале изображения просто не будет. Это приведет к к вопросу, который очень сложно решить — проблема с кабелем или с самими устройством?.

Правила расчёта

Цифровое телевидение вещает на других частотах, с использованием возможных вариантов мультиплексов. Для того, чтобы приемка сигнала была качественной, волна, которая излучается должна попасть на сам приёмник. Поэтому проводить расчёт нужно по следующей модели:

  1. Произвести расчёт длины нужной волны цифрового вещания, которая исходит из мультиплекса.
  2. Выбрать самую длинную волну.
  3. Найти полудлину поперечного сечения выбранной длины, так как она перпендикулярно передается на сам приёмник.

Рассмотрим как проводится этот расчёт на практике.

Практический пример

Предположим, что в вашем регионе расположены три вышки, у которых рабочие характеристики следующие: • 32 ТВК, 546 МГц. • 34 ТВК, 578 МГц. • 24 ТВК, 498 МГц.

Для изготовления самодельной телевизионной антенны, рассчитаем длину нужной волны, используя формулу: λ = c/F, где c – скорость света, F – частота (для упрощения расчета можно сократить нули — 300/546, 300/578, 300/498).

Полученные значения равны соответственно: 0,55; 0,52 и 0,60 (значения округляются в большую сторону). Выбираем характеристики третьего мультиплекса, так как его длина волны оказалась большей.

Делим показатель на два, чтобы найти активную зону телеантенны (волна имеет синусоидальную форму) — 0,60/2=0,3.

И, наконец, находим полудлину поперечного сечения волны — 0,3/2=0,15 метров. Если перевести единицы измерения, то 15 сантиметров — это и есть длина активной области приемника.

Пример был выполнен с учётом нескольких мультиплексов, но задачу можно облегчить, производя вычисления для одного пакета телеканалов.

Когда будут закончены все расчёты, можно приступать к проектированию чертежей для дальнейшего изготовления антенны.

Особенности выбора

Критерии выбора у всех разные. Но цель приобретения одна – сделать принимаемый сигнал качественным. Если это игнорировать, то помех не избежать. Советы по выбору от специалистов сводятся к следующему: если решили приобрести недорогой домовой усилитель, то ожидать от него большего, нежели пассивного участия, не приходится. Этому способствует наличие металлических элементов конструкций.

Но случаются варианты, что этого вполне достаточно, если телевышка находится в непосредственной близости. Для жителей сельской местности или для владельцев загородной дачи, а также для собственников квартир на первых этажах в многоэтажке понадобится устройство с высоким коэффициентом усиления.

Какие бывают устройства? В настоящее время специализированные магазины предложат на выбор разнообразную продукцию, в том числе наружные и комнатные антенны со встроенным компактным усилителем. Какой лучше купить, зависит от многих факторов. Самый хороший будет стоить больших денег, а необходимость в нем может отсутствовать. Лучшие производители ежегодно выпускают уйму популярных моделей

На что обратить внимание, чтобы не допустить ошибки при выборе? Ознакомьтесь со следующим рекомендациями специалистов:

  1. Стоит иметь в виду, что ни один усилитель не будет работать без подключения к электроэнергии. Чтобы ее получить, нужно иметь сетевой адаптер на 12, 9 или 5 В. Сегодня выпускаются новинки, которые способны использовать антенный кабель в качестве питающего устройства. Тогда стоит убедиться в возможности собственного телевизора передавать. Популярные модели разнятся также корпусом. Одни модели предназначены исключительно для монтажа к наружной антенне. Корпус у них влагозащитный. В противном случае срок их жизни – до первого дождика. При возникновении необходимости приобрести комнатную модель, на данную характеристику внимания обращать не нужно. Специалисты рекомендуют устанавливать усилитель близко к телевизору. Если игнорировать данный совет, устройство будет не только усиливать сигнал, но и привлекать шумы.
  2. Основным показателем моделей, вошедших в рейтинг качественных товаров, является коэффициент усиления. Нужно понимать, что высокое значение не всегда оптимально. Вначале необходимо определиться с ближайшим телецентром. В вопросе поможет карта цифрового покрытия. При расположении вышки в тысячах километрах от местонахождения пользователя, стоит задуматься о максимальном показателе повышения. В остальных случаях необходимость в таких приобретениях отсутствует. Это только усилит шумы. Современные устройства уже имеют встроенный регулятор. Это говорит о том, что собственник в состоянии отрегулировать показатель из расчета местонахождения вышки. Даже если приобрести товар с отключением опции, то совсем избавиться от него не получится. Поэтому, даже при приобретении «навороченной» конструкции невозможно освободиться от шумов, если вышка находится достаточно близко.
  3. Приспособления имеют широкий диапазон усиливаемых частот. Если провести обзор приобретаемых моделей, то предпочтение отдается широкополосным вариантам. Они еще носят название универсальных, так как в состоянии усилить все возможные частоты. В связи с переходом на цифровое ТВ, приобрести такого рода товар почти невозможно.
  4. При покупке самого дорогостоящего усилителя для телевизора можно получить дополнительный функционал в виде делителя сигнала. Корпус оснащен несколькими выходными разъемами. Это дает возможность подсоединить к устройству несколько телевизоров одновременно. Можно, конечно, приобрести и отдельные делители, которых полно в любом специализированном магазине. Но стоит иметь в виду, что данные делители способствуют ухудшению сигнала. Что касается усилителя, то такого недостатка он лишен, сколько бы телевизоров к нему не было подключено.

Критерии выбора: что важно и что нет

А здесь и сейчас мы рассмотрим специфику подбора комнатных приемников, а затем расскажем о самых стабильных и мощных моделях для установки внутри дома или квартиры.

Тип принимаемых волн

Вещание цифрового ТВ осуществляется в дециметровом диапазоне (ДМВ), то есть длина волны для него составляет менее метра. По сути, никаких специальных цифровых антенн не существует: принимать DVB-T2 можно на любую установку, которая ловит подходящий диапазон. Конкретно же для «цифры» в силу ее дециметровой природы нужна:

  • ДМВ-антенна. Она, как правило, небольшая, поскольку размеры резонаторов должны хотя бы приблизительно соответствовать длине волны;
  • Всеволновая (она же гибридная или комбинированная). Обычно это та же ДМВ-антенна, но снабженная дополнительно резонаторами для МВ-диапазона. Они бесполезны для «цифры», но могут пригодиться, если кроме нее с ретранслятора передается еще и местное аналоговое телевидение.

Использовать МВ-антенны, которые часто были в ходу для аналогового вещания, бессмысленно. Даже если сигнал и удастся уловить, он будет крайне слабым и плохого качества.

Конструкция

По своей конструкции комнатные антенны делятся на следующие типы:

  • Однонаправленные. По сути, это комнатный аналог внешней индивидуальной телеантенны. Обычно выглядит как штырь, на котором крепятся «рожки»-резонаторы, хотя возможны и другие конструкции (например, волновой канал). Основное свойство такой конструкции – наилучший прием оттуда, куда она ориентирована. За счет этого сигнал максимально усиливается. Подойдет для районов с относительно слабым сигналом.
  • Плоские. Эти могут выглядеть по-разному, но в целом обычно представляют собой замкнутую петлю из проводника соответствующих размеров. В самом простом случае – кольцо из кабеля диаметром 25–30 см. Наилучший прием обеспечивает в том случае, когда направление на ретранслятор перпендикулярно плоскости. Подойдет для сигнала средней мощности.
  • Сферические. Эта довольно редкая конструкция представляет собой нечто вроде модели глобуса, сделанной из проволоки: три перпендикулярных друг с другом кольца. Антенна удобна тем, что принимает сигнал с любой стороны (то есть относится к типу всенаправленных) и не требует ориентирования. Однако нуждается она в очень мощном сигнале. На практике встречаются редко: пик популярности экспериментов с такой конструкцией был в 60–70-х годах, сейчас мало кто решается производить такое для эфирного телевидения. Куда чаще их можно встретить в качестве спутниковых: там шар из диэлектрического материала выступает в качестве линзы, которая может одновременно фокусировать сигналы с нескольких спутников.

Усиление

Пассивная (без питания)

Пассивными называют обычные телеантенны без дополнительных электронных блоков. В них под действием электромагнитной волны возникают колебания, которые передаются для расшифровки на тюнер цифрового ТВ (встроенный в телеприемник или внешний в виде приставки-ресивера). Главное преимущество такой антенны – ей не нужно дополнительное электропитание для усилителя сигнала.

Средний коэффициент усиления – до 6 дБ. Они подойдут там, где сигнал от ретранслятора имеет большую или среднюю мощность, а расстояние до телевышки невелико.

Активная (с питанием)

В этих антеннах дополнительно имеется электронный блок, который усиливает мощность колебаний. Могут иметь коэффициент усиления до 27–30 дБ. Любопытно, что антенна активного типа может использоваться и как пассивная. Для этого, как правило, достаточно просто отключить питание. Обратный же процесс обычно невозможен без серьезной переделки всей конструкции.

Активные в зависимости от конструкции могут использовать постоянный ток в 5 или 12V. Различие здесь в следующем:

  • ток в 5V подается через ресивер или антенное гнездо телевизора, если такая опция у этого оборудования есть;
  • ток в 12V подается от внешнего блока питания, подключаемого в розетку.

Антенна с внешним питанием в 12V удобна в тех случаях, когда она будет использоваться для 2 и более телевизоров или ресиверов. Сплиттер (разветвитель кабеля) может и не передать питание от приставки или ТВ-приемника. Кроме того, многие модели телевизоров со встроенным цифровым тюнером не поддерживают питание антенны, и здесь потребуется внешний источник.

Это самые мощные устройства, они способны принимать сигнал на расстоянии до 40–45 км от ретранслятора. Поэтому их можно использовать за городом, на даче, в сельской местности и т. д.

На рынке телеантенн присутствует множество производителей из разных стран. И каждый день появляются новые бренды. Теоретически марка может кое-что сказать о качестве антенны. Но реально ориентироваться надо на технические характеристики, а не на бренд.

Плюсы и минусы усилителей для ТВ антенн

Как показывает практика, усилители для ТВ более всего востребованы жильцами, проживающими в квартире, расположенной на одном из нижних этажей. С ростом высоты прием значительно улучшается, что позволяет обойтись комнатной антенной.

Нередко проблемы возникают и у владельцев дачных участков, отделенных от ретрансляторов большими расстояниями. В этом случае более востребованными становятся уличные приемные устройства. Нередко приходится использовать высокие мачты и за счет этого существенно увеличивать сигнал. Широкий выбор моделей позволяет выбрать наиболее подходящий вариант даже для цифровой антенны.

Основными преимуществами усиливающего прибора считаются следующие:

  • Возможность приема даже очень слабого телесигнала.
  • Коэффициент шума наружных устройств минимальный.
  • Можно улучшить сигнал в широкой полосе частотных диапазонов.
  • При желании возможно смастерить простейшую конструкцию своими руками.

В качестве недостатков можно отметить:

  • Мощные сигналы метрового диапазона усиливают перегрузки аппаратуры.
  • Каждая телеантенна восприимчива к грозовым электрическим разрядам.
  • Возникновение пассивных потерь на выходе препятствует нормальному усилению сигнала.

Антенна с усилителем для цифрового ТВ

Антенна комнатная с усилителем

Усилитель сигнала ТВ для дачи

Какая тв антенна лучше

Fm антенна своими руками

Коллективная телевизионная антенна

Устройство и схема краба

Телевизионный краб представляет собой металлическую коробку с F-разъемами. Внутри, на центральных выводах разъемов распаяны детали (высокочастотные трансформаторы) разветвителя телевизионного сигнала. Высокочастотный трансформатор представляет собой по форме кольцо или трубку из феррита с магнитной проницаемостью 600-2000, на которые намотаны от 1 до 10 витков эмалированного провода диаметром 0,2-0,3 мм равномерно расположенные по всей окружности.

На фотографии краба, с которого снята задняя крышка, хорошо видно как распаяны ферритовые трансформаторы для подключения трех телевизоров. Этот краб собран по ниже приведенной Электрической принципиальной схеме.

Все выпускаемые крабы собраны по приведенной электрической принципиальной схеме, могут быть незначительные отклонения – установлены дополнительно разделительные и фильтрующие конденсаторы, дросселя, согласующие резисторы.

Устройство и принцип работы

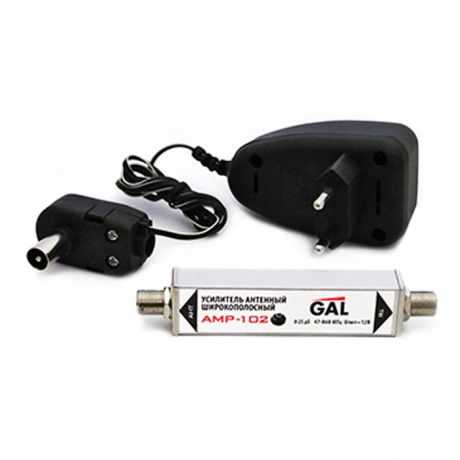

Все усилители ТВ-сигнала, предназначенные для использования на дачах или в частных домах, имеют довольно простое устройство. Они представляют собой пару плат, соединенных друг с другом при помощи специальной усиленной схемы — она используется для сокращения количества и объема шума, который может возникать в процессе работы.

Кабельный контур снабжается специальным конденсатором, необходимым для регулировки частотного диапазона. При этом входной контур играет роль высокочастотного фильтра. Он предусматривает несколько рабочих частот: в первом диапазоне параметры приближены к 48,5 МГц, а во втором соответствуют 160 МГц.

За счёт изменения параметров сопротивления можно добиться выставления напряжения в 5 В и силу тока, соответствующую 5 А — именно эти показатели обеспечивают максимальное усиление телевизионного сигнала на 4,7 дБ при частоте, соответствующей 400 МГц.

Большая часть антенных усилителей для телевизионных аппаратов, представленных в продаже, требует подключения к источнику питания 12 В, этим критериям соответствуют даже автомобильные аккумуляторы. Для того чтобы добиться максимально корректной работы устройства, лучше всего использовать стабилизатор, состоящий из электролита и диодного моста.

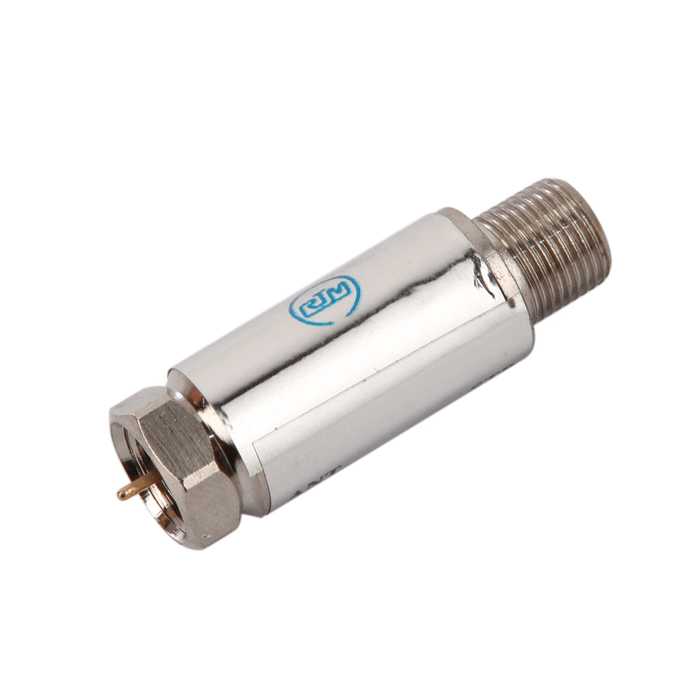

Усилитель от антенны можно подключить к ТВ через коаксиальный кабель. Однако в данном случае потребуется дополнительное использование дросселя, а непосредственно к телевизионному приемнику усилитель подключается через конденсатор.

Любой усилитель работает по определенному принципу.

  • Сигналы, поступающие от антенны, проходят сквозь согласующий трансформатор.
  • Оттуда они переходят на первый резистор, соединённый с общим эмиттером. В нём осуществляется усиление сигнала, и при этом параллельно стабилизируется рабочая схема.
  • После этого линейный сигнал переходит на второй каскад, где выполняется частотная коррекция.
  • На выходе усиленный сигнал поступает непосредственно к ТВ-приемнику.

Виды антенн

Существует несколько классификаций антенн. В основу классификаций ложится ряд факторов. Рассмотрим несколько существующих классификаций. Антенны делятся:

  • по назначению (передающие, приемные, приемно-передающие);
  • по диапазону частот (длинноволновые, средневолновые, коротковолновые, высокочастотные);
  • по конструкции (вибраторные, рамочные, спиральные, волноводные, параболические, антенные решетки);
  • по месту установки (наземные, автомобильные, самолетные, размещаемые на ИСЗ)
  • по техническим характеристикам (комнатные и наружные, широкополосные и узконаправленные, активные и пассивные).

Ниже более подробно мы остановимся классификации в основе, которой лежат технические характеристики.

В данном видео вы подробнее узнаете об усилителях:

Комнатные и наружные

Из названия мы видим, что одни используют внутри помещения, а вторую устанавливают снаружи (на крыше, стене дома). Внутри помещения следуют устанавливать, если телевизионная вышка (источник сигнала) расположен поблизости в радиусе нескольких километров. Наружная ловит хорошо радиоволны, ее можно устанавливать на за городом. Они идеально подходят для телевизора на дачу. Наружные (уличные) телевизионные антенны для дачи можно улучшить, применив усилитель. Подсоединив одно из устройств, вы всегда сможете проверить качество сигнала и при необходимости установить усилитель, если дача находится далеко от источника телевизионного сигнала. Оба устройства подходят, чтобы смотреть эфирные телевизионные каналы. Применение телевизионной наружной антенны с усилителем для комфортного просмотра любимых телепередач и фильмов, отличная альтернатива комнатной в условиях загородной жизни.

Гирокополосные и узконаправленные

Узконаправленные приемники – это устройства, которые улавливают сигнал в одном диапазоне метровом или дециметровом. Что касается самой антенны, то она улавливает все сигналы. Широкополосные ловят радиоволны абсолютно всех существующих частот. По размерам они намного больше, но пользуются большой популярностью. Они позволяют смотреть большое количество телеканалов.

Активные и пассивные

Что означает активная? То есть в само устройство встроен усилитель. За счет этого устройство можно устанавливать на крыше. Однако, так как он встроен внутри, то от природных явлений (гроза, дождь, снег) быстро приходит в негодность. Плату (усилитель) постоянно приходиться менять, а ловить каналы на телевизоры каждый раз при замене. Со временем от частых таких манипуляций пользователи заменяет всё устройство полностью. Пассивные, их отличие от активных заключается в том, что усилитель покупается и устанавливается отдельно. Сам прибор для ловли сигнала можно разместить на крыше, а усилитель отдельно, например, на чердаке. Стоит заметить, что качество передаваемого сигнала не пострадает. Изображение будет четким. Если плата перестала функционировать, то ее легко можно заменить, не разбирая всю приставку. Таким образом, продлить жизнь и срок эксплуатации. Размещая антенны на крыше, многие задумываются о её заземлении, чтобы в случае удара молнии избежать повреждений. На самом деле, для хорошего сигнала, совсем необязательно размещать приставку выше линий электропередач. Современные усилители очень мощные. Достаточно ее правильно настроить, повернуть на телевизионную вышку.

Каждый вид усилителя имеет свои плюсы и минусы

Подключение и размещение антенны

После проведения расчётов необходимо выбрать место для размещения антенны и способы её подключения. Оба параметра тесно связаны между собой и могут конфликтовать. Для начала стоит определиться с размещением: устройство будет работать дома или на улице.

В последнем случае проблем с приёмом немногим меньше. Уличную антенну можно установить, к примеру, на крыше, где сигналу с ретранслятора не мешают стены и другие постройки. Но это палка о двух концах. Дело в том, что на качестве вещания сказывается длина кабеля, а у уличного оборудования этот параметр будет заметно выше, чем у домашнего.

Уличная антенна

В итоге сигнал до телевизора будет доходить рассеянным. Чем больше длина кабеля, тем больше шумов. Поэтому здесь придётся искать компромисс. Если застройка достаточно плотная, или станция находится на значительном удалении, то антенну в любом случае придётся выносить на улицу. С сильным сигналом от ретранслятора и отсутствием преград вполне можно обойтись комнатным устройством.

Когда нужна точная информация, стоит взять на вооружение специализированную технику. В продаже можно встретить приборы для измерения качества эфирного сигнала. Главное, чтобы устройство поддерживало цифровой формат DVD-T и DVB-T2. Подобная техника обладает функцией анализатора спектра, что сводит на нет погрешности в установке антенны.
