Как заправить кондиционер дома своими руками: правильная подготовка и инструкции по выполнению работ

Обслуживание сплит-систем – основные рекомендации

Воспользовавшись практическими рекомендациями, каждый владелец вентиляционного прибора будет знать, как обслужить кондиционер самому?

Регулярное обслуживание кондиционеров заключается в очистке вентиляционных конструкций во внешнем и внутреннем блоках устройства.

Внутренние и внешние блоки устройства работают по принципу пылесоса, через них проходит огромное количество грязного воздуха. Через некоторое время осевшая на фильтрах и дренаже пыль полностью забивает их, что приводит к возникновению неполадок в работе сплит-системы. Поэтому рекомендуется регулярно производить очистку каждого блока системы вентиляции.

Причиной плохой работы вентиляционного оборудования может стать недостаточное количество фреона (охлаждающей жидкости), в результате чего компрессор находится под сильным давлением и резко снижается продуктивность работы системы кондиционирования. Полноценное обслуживание сплит-систем нужно проводить не реже трёх раз в год.

В процессе эксплуатации владельцу нужно уделить внимание правильной работе прибора. Если устройство плохо охлаждает (нагревает) комнату, то пришло время провести его очистку или проверку;
Проверка сплит-системы необходима также в том случае, если во время работы из устройства выходит тёплый воздух, или имеются признаки обмерзания радиатора внутреннего блока. О необходимости сервисного обслуживания свидетельствует и неприятный запах, исходящий от устройства во время его работы;
Чтобы предотвратить неполадки в работе системы кондиционирования, нужно поддерживать рекомендуемый температурный режим

Стоит отметить, что большинство кондиционеров не могут нормально функционировать при слишком низких температурах. Помните, что вентиляционное оборудование быстрее выходит из строя, если работает в максимальном режиме;
В обязательном порядке нужно проводить регулярную очистку фильтра внутреннего блока. Благодаря этому элементу радиатор вентилятора надёжно защищается от пыли. Ели эксплуатация кондиционирующего оборудования осуществляется в запыленных помещениях, то специалисты рекомендуют вмонтировать прокладки во внутренний блок, обеспечивающие качественную фильтрацию;
Чтобы выполнить эффективное очищение фильтра, необходимо промыть его под небольшой струёй тёплой воды. Такую процедуру мастера рекомендуют регулярно;
Если эксплуатация устройства осуществлялась неправильно, могут возникнуть протечки жидкости из дренажной системы. Неправильное использование часто приводит к ухудшению теплообмена и появлению на его поверхности наледи. По этой причине нужно постоянно следить, чтобы эксплуатация кондиционера осуществлялась только с фильтром;
Профилактическая проверка кондиционера проводится дважды в год, в специализированной сервисной службе. Она включает в себя полноценное обслуживание внутренних и внешних блоков прибора.

О необходимости сервисного обслуживания свидетельствует и неприятный запах, исходящий от устройства во время его работы;
Чтобы предотвратить неполадки в работе системы кондиционирования, нужно поддерживать рекомендуемый температурный режим. Стоит отметить, что большинство кондиционеров не могут нормально функционировать при слишком низких температурах. Помните, что вентиляционное оборудование быстрее выходит из строя, если работает в максимальном режиме;
В обязательном порядке нужно проводить регулярную очистку фильтра внутреннего блока. Благодаря этому элементу радиатор вентилятора надёжно защищается от пыли. Ели эксплуатация кондиционирующего оборудования осуществляется в запыленных помещениях, то специалисты рекомендуют вмонтировать прокладки во внутренний блок, обеспечивающие качественную фильтрацию;
Чтобы выполнить эффективное очищение фильтра, необходимо промыть его под небольшой струёй тёплой воды. Такую процедуру мастера рекомендуют регулярно;
Если эксплуатация устройства осуществлялась неправильно, могут возникнуть протечки жидкости из дренажной системы. Неправильное использование часто приводит к ухудшению теплообмена и появлению на его поверхности наледи. По этой причине нужно постоянно следить, чтобы эксплуатация кондиционера осуществлялась только с фильтром;
Профилактическая проверка кондиционера проводится дважды в год, в специализированной сервисной службе. Она включает в себя полноценное обслуживание внутренних и внешних блоков прибора.

Отметим, что полное обслуживание сплит-системы возможно только в специальном сервисном центре. Владелец кондиционера может лишь провести промывку и очистку некоторых деталей и конструкций вентиляционного прибора.

Количество фреона в кондиционере автомобиля

Перед тем как заправлять кондиционер своими руками, желательно точно определится, какое количество фреона в кондиционере автомобиля, чтобы рассчитать с покупкой требуемого количества баллончиков. Посмотреть норму заправки фреона в автокондиционере, как уже выяснили, можно на табличке под капотом, где указан как тип хладагента, так и его количество в системе.

Когда по каким-то причинам таблица отсутствует, то узнать, сколько нужно хладагента можно также и у автодилера или посмотреть в мануале. Для российских автомобилей норма заправки обычно составляет около 600-900g. Хотя, в принципе, точность по большому счету и не нужна, ведь, как правило, своими руками производится дозаправка системы, а не полное заполнение кондиционера. Заправка автокондиционера производится или еще на заводе, или же после ремонта, когда газ полностью вышел, а при плановом обслуживании, мы можем только дозаправить фреоном до нормы, когда он сможет работать на полную мощность. Но при такой частичной заправке автомобильного кондиционера мы не можем знать, сколько граммов фреона осталось. Поэтому заправка кондиционера в машине происходит по давлению, отображающемся на манометре. Поэтому, если вы не смогли узнать точных цифр и определить количество фреона в кондиционере автомобиля, то следите за стрелкой прибора.

Так как в гаражных условиях нет возможности узнать точное количество хладагента, то гораздо проще определить сколько нужно фреона для заправки машинного кондиционера по показаниям манометра.

Долив масла при заправке кондиционера

В таблице количества фреона в машинном кондиционере всегда есть цифры и заправочных норм масла, но мало кто знает, как его долить, да и зачем. Некоторые водители, при заправке автокондиционера, советуют всегда доливать масло. Но ведь избыток смазки часто приводит к поломке поршневого компрессора, поскольку масло, проходя через агрегат вместе с газообразным хладагентом, нагорает на узлах. Так как же быть в этой ситуации?

Ответ довольно прост — для заправки автомобильного кондиционера лучше использовать фреон с добавлением масла (такая информация указывается на баллончике с хладагентом), поскольку оно там уже дозировано. Но если, все же, предусмотрена отдельная заправка смазки, то следует использовать полиалкиленгликолевое масло – PAG (на фото по средине). Масло заливается в компрессор через картер (указано стрелкой на фото справа).

Как запустить хладагент

Специалисты рекомендуют, если вы не знаете, как работать с газовым оборудованием, то лучше своими руками не пытаться запустить фреон. Сервисная служба устранит все неполадки и осуществит заправку. Вы можете оставаться в качестве наблюдателя.

Но если все-таки решили действовать самостоятельно, то тогда: придерживайтесь правил.

Важно вначале работ выключить холодильник. Не включать, при замене фреона, нагревательные приборы и не курить. Работы в домашних условиях нужно выполнять в изолированном помещении с заземленной аппаратурой

Внимательно следить за пайкой стыков. Помещение, после заправки вещества, хорошенько проветрить

Работы в домашних условиях нужно выполнять в изолированном помещении с заземленной аппаратурой. Внимательно следить за пайкой стыков. Помещение, после заправки вещества, хорошенько проветрить.

Ремонт холодильника

Оборудование

Заправить холодильник своими руками можно, только при правильных действиях. Хотите сэкономить на мастере, сделать все своими руками, возьмите оборудование напрокат. Покупать, мастера не советуют, потому что вложения не окупятся.

Чтобы заправить, без такого оборудования, как:

1. коллектора и манометров;
2. шлангов и вентилей;
3. газового баллона, ничего не получится.

Чтобы провести такую операцию в домашних условиях, определитесь с типом газового вещества. Посмотрите на поверхность компрессора, там отображены цифры.

Инструкция

Приведенное видео подробно проинструктирует по правильному осуществлению заправки фреоном холодильника своими руками.

1. Перед началом работы в компрессоре холодильника необходимо перекрыть два крана. Подсоединить два шланга по очереди, согласно цветам, к оборудованию. Синий шланг соединяется с заправочной трубкой. Желтый – с баллоном, где находится фреон.
2. Проверить давление, путем припаивания штуцера к нагнетающей магистрали. Штуцер соединяется с красным шлангом.
3. Открыть кран синего оттенка. Открывайте баллон постепенно, чтобы количество фреона при заправке равномерно наполняло нагнетатель.
4. Чередовать включение/выключение компрессора по 30/40 секунд. Продолжая заправлять, подключить вакуумную помпу с желтым рукавом.
5. Выключить насос с интервалом 10 минут и рукав подключить к емкости с газом.

Заправка холодильника

Старайтесь сделать четко. У компрессора не должно остаться воздуха, а только наличие необходимого количества фреона.

Проверка давления

После того, как заправили, включайте агрегат и определяйтесь с правильным системным давлением.

Помните, что при:

• горячих капиллярных трубках и фильтрах;
• обратной трубки покрытой инеем, станет ясно, что вы несколько преувеличили дозу фреона.

Стравите его. Включите агрегат, пусть поработает пять – десять минут, и затем проверьте трубки. При норме трубка может обмерзнуть на 10 см, там, где есть выход из корпуса холодильника.

Если все в порядке, тогда заправка считается завершенной. Трубки пережимают, отсоединяют и запаивают.

Проверка давления фреона

Как видите, заправить фреоном в домашних условиях холодильник можно. Но действуйте аккуратно и обязательно соблюдайте все техники, чтобы обезопасить себя и оборудование.  Кроме того, рассчитайте сколько нужно будет потратить средств для ремонта.

Если вы затрудняетесь заправлять фреоновый газ собственноручно, тогда обратитесь в сервис. У мастеров есть необходимое оборудование и обследуя холодильник, они скажут сколько будет стоить работа. Они быстро заправят необходимым количеством, и он будет работать, как новый.

Вводить или нет масло в систему?

Стоит знать ещё об одной особенности работы кондиционера, которая заключается в необходимости введения в систему определённого количества масла. Заправка маслом каждый раз, когда вводится фреон, не требуется, так как это приведёт к его переизбытку.

Избыточное накопление и переизбыток масла в системе опасно тем, что оно может вызвать проблемы с охлаждением либо полностью вывести климатическое оборудование из строя.

Напоследок можно добавить: если вы решили обновить хладагент, то нелишним будет провести очистку системы от пыли. А если вы уже проводили такие работы, то можете поделиться опытом с читателями.

Как часто нужна заправка?

В качестве хладагента в системе кондиционирования машины используется фреон. Во время эксплуатации происходит непроизвольная его утечка, которую невозможно остановить. В течение года потеря фреона составляет 15%!, это считается нормой. Для восстановления нужного количества хладагента заправку кондиционера следует делать через три года. Если оборудование не новое, то заправлять систему приходится часто. Технология заправки для всех кондиционеров одинаковая.

Если происходит большая потеря фреона, то необходимо сделать диагностику. Часто причиной утечек является нарушение герметичности соединений. Для диагностики системы кондиционирования и обнаружения утечек хладагента часто применяется специальное оборудование.

Специальное оборудование для обнаружения утечек

Рекомендуем: Как улучшить свет фар на ВАЗ-2110 своими руками?

Одним из таких приборов является течеискатель. Чувствительность современных приборов позволяет провести диагностику и определить точное место утечки.

Когда отсутствует оборудование для диагностики системы, можно воспользоваться другим способом: при заправке добавить ультрафиолетовый краситель. Для диагностики утечек, нужно несколько раз включить систему после полной заправки с красителем, а затем проверить наличие утечек с помощью ультрафиолетовой лампы. В местах течи будут видны подтеки желто-зеленого цвета.

Как понять, что кондиционер пора заправить

Другое название конденсатора — радиатор, и эту деталь автомобиля периодически чистят от пыли и загрязнений, что помогает избежать коррозии

Даже в исправном состоянии система кондиционирования автомобиля постепенно теряет хладагент (фреон). Согласно нормативам, потеря 15% фреона за один год считается нормальным показателем. По техническим условиям утечка 50% хладагента и более приводит к тому, что автомобильный кондиционер уже не в состоянии работать эффективно. Поэтому даже исправно работающую систему необходимо заправлять хладагентом каждые 3 года.

Однако в старых автомобилях ситуация выглядит иначе. Потеря фреона может происходить намного быстрее и в больших объёмах. Поэтому на таких машинах автокондиционер нуждается в заправке гораздо чаще.

Заправлять кондиционер также придётся, если произошла разгерметизация системы кондиционирования из-за поломки. В этом случае перед заправкой необходимо устранить причину утечки, которая обычно кроется в механических повреждениях трубок либо в коррозии конденсатора кондиционера. В первом случае нужно заделать места утечек герметиком, во втором, вероятнее всего, придётся заменить сам конденсатор.

Заправка кондиционеров своими руками

Система кондиционирования помещения – очень сложное высокотехнологическое оборудование. Его обслуживание является непростым заданием, но вполне осуществимым, если придерживаться определенных правил. Дозаправка системы кондиционирования может производиться различными способами: по массе, по переохлаждению, по перегреву и по давлению. Безопасней всего самому правильно дозаправить кондиционер можно по массе.

Для дозаправки кондиционера по массе потребуются такие приспособления:

1. Гаечные ключи
2. Манометрический коллектор
3. Баллон с хладагентом
4. Заправочный цилиндр.
5. Весы.

Первоначальное значение необходимой массы хладагента можно найти в технической документации к устройству или на его корпусе.

В случае если утечка хладагента возникла из-за некачественного монтажа системы или демонтажа ранее использованного устройства, то перед дозаправкой нужно устранить весь хладагент из системы, при этом сохранив в ней масло. Для этого нужно открыть заправочный клапан до тех пор, пока и него не капает масло. Если это произошло, нужно закрыть клапан на четверть оборота. После этого необходимо подождать несколько часов, в течение которых весь газ стравится из холодильного контура.

Непосредственно перед заправкой кондиционера, нужно перекрыть трехходовой клапан. Делается это его вращением по часовой стрелке. Затем к обслуживаемому впускному штуцеру нужно подключить манометр низкого давления. После манометрический коллектор соединяется с заправочным цилиндром и отрывается клапан.

Затем нужно открыть клапан манометрического коллектора и включить устройство в состояние охлаждения. Открывать клапан нужно постепенно и не забывать, при этом, следить за массой фреона, уходящей из баллона. Если все было сделано верно, давление с системе, которое будет показывать манометр, будет около 15 кг/см2. Чтобы отключить манометр от системы, нужно закрыть клапан и после его отключения сразу же вернуть клапан в открытое положение.

Узнать, сколько потребовалось хладагента для полной заправки холодильного контура, можно взвесив баллон перед заправкой и после нее.

Для того чтобы выяснить, правильно ли произведена заправка системы кондиционирования, необходимо тщательно проследить за его работой. Недозаправка, как и перезаправка хладагентом может привести к снижению эффективности работы устройства.

Перезаливка хладагента менее чем на 10% не повлияет на износ компрессора, но может проявиться в его неправильной работе. Если эффективность работы кондиционера ниже, чем была при покупке, а работает он стандартно, то это свидетельствует о недостаточной заправке. При этом можно дозаправить кондиционер на 10-15%. Если после дозаправки качество охлаждения не улучшилось, то причиной этому может быть не количество хладагента, а неисправность в системе кондиционирования.

Руководствуясь этими простыми правилами, каждый пользователь такой техники будет знать, как дозаправить кондиционер без привлечения специалистов.

Другие способы закачки газа

Поскольку полная замена газа предполагает некие затраты, мастера – холодильщики применяют такие методы дозаправки фреона в сплит-систему:

• по температуре перегрева;
• по давлению хладона в работающем кондиционере;
• по току потребления компрессора.

Для доливки хладона очень важно понять, сколько газа осталось в контуре, компрессоре и обоих теплообменниках. Точный ответ дает лишь первый способ: с помощью контактного термометра либо дистанционного пирометра измеряется реальная температура фреона при работающем компрессоре и сопоставляется со значением нужной шкалы (точка закипания соответствующего хладагента), нанесенной на манометре станции

Если разница реальной температуры и значения, указываемого стрелкой на шкале, превышает 8 градусов, фреона в контуре недостаточно. Мастер добавляет хладагент небольшими порциями и снова измеряет температуру. Когда разница составляет менее 5 °С, имеет место перезаправка – нужно стравить лишний газ.

Поскольку давление хладона и ток в цепи компрессора зависит от многих факторов и постоянно меняется, точно определить остаток фреона нереально. Мы не рекомендуем новичкам пользоваться указанными методами, дабы не вывести из строя самый дорогостоящий агрегат – компрессор.

Что такое фреон R22

Дифторхлорметан или хладагент R22 до недавнего времени использовался как рабочее тело в 90% кондиционеров. Благодаря физическим характеристикам он является отличным холодильным агентом. Внутри систем фреон изменяет свое агрегатное состояние, отбирая тепло и вырабатывая холод. Для выполнения функций хладагента вещество должно иметь низкую температуру кипения, а также возникающее при этом давление конденсации и объем пара. Фреон R22 соответствует требованиям, его температура кипения -40,8°C, а давление 4,986 МПа.

Хладагент может заправляться в бытовые и промышленные климатические установки. Он совместим с минеральными и алкилбензольными маслами. Фреон R22 отличается небольшим содержанием хлора, его потенциал разрушения озона ODP=0,05, глобального потепления GWP = 1700. Вещество является переходным хладагентом, заменяющим R12 во всех сферах применения. Его производительность по холоду выше на 60%.

Хладагент подходит для систем охлаждения с низкими температурами, имеющих компрессоры поршневого и винтового типа:

• бытовые, промышленные и автомобильные кондиционеры;
• холодильные установки, с том числе автомобильные и морские;
• криогенное оборудование.

Дифторхлорметан используется как низкотемпературный пропиллент в аэрозольных баллонах, преобразователь пенопластов и компонент получения фтормономеров. Хладон R22 применяется в холодильных машинах I и II ступени для получения температуры -40° и -60°C соответственно. Является компонентом смеси холодильных агентов.

Распространенный вариант реализации газа — металлический баллон с вентилем и предохранительным клапаном.

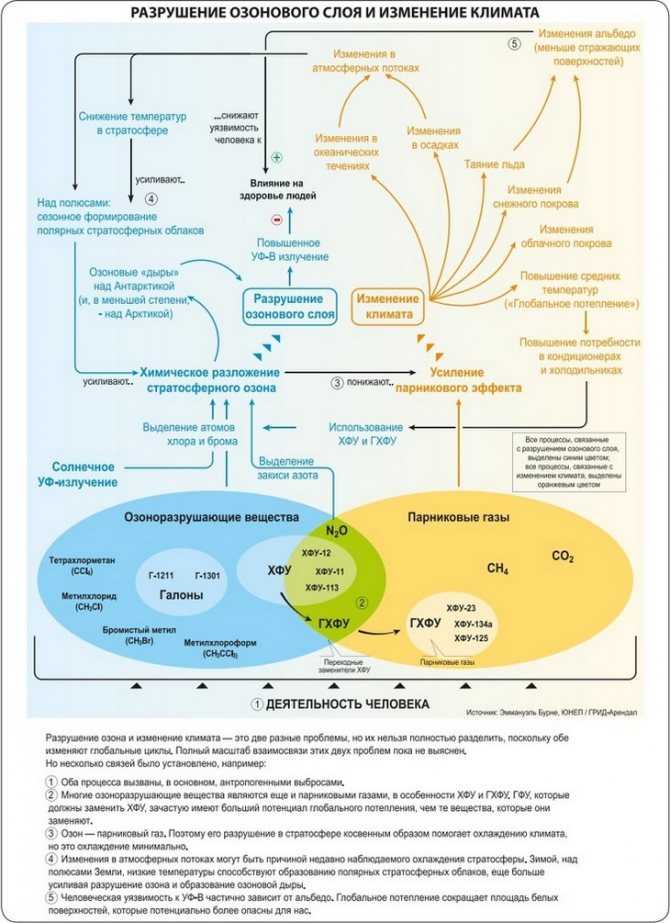

Воздействие на озоновый слой

Влияние хладона на слой озона в 20 раз меньше, применяемых ранее фреонов R11 и R12. Газ относится к группе хлорфторуглеводороды (HCFC). Хладагенты оказывают вредное воздействие на озоновый слой, усиливают парниковый эффект. После использования в климатическом оборудовании, аэрозолях, холодильниках они попадают в атмосферу. Под действием солнечного ультрафиолета разлагаются. Свободные компоненты фреонов вступают в реакцию с озоном, провоцируя его распад. По Монреальскому протоколу ООН производство и использование хладонов HCFC сокращается и постепенно прекращается. Китай не присоединился к мировому соглашению, холодильная техника и кондиционеры, изготовленные в стране, работают на фреоне R22.

Преимущества хладагента:

• Фреон R22 стабилен, нетоксичен и взрывобезопасен.
• Низкая температура нагнетания при сжатии в компрессоре предотвращает перегревание механизма.
• У хладагента отличные теплофизические и термодинамические характеристики.
• Химическая инертность к большинству конструкционных материалов (медь, латунь, никель, сталь).
• Хладон 22 предлагается по доступной стоимости, дешевле аналога R407c.
• В составе один компонент, что упрощает дозаправку кондиционеров в случае утечки.
• Отсутствие температурного глайда не изменяет состав вещества в жидкой и газовой фазе.

Заправка сплит системы

Представим, что причину утечки мы уже нашли и устранили. Теперь необходимо выполнить полную заправку кондиционера. Что нам необходимо сделать:

Стравливаем остатки фреона в системе. Для этого на внешнем блоке откручиваем гайки медных трубок против часовой стрелки.
Когда весь газ стравится, прикручиваем гайки с трубками обратно. Подсоединяем ЛЕВЫЙ шланг манометра к штуцеру внешнего блока (к которому подходит трубка большого диаметра). СРЕДНИЙ шланг манометра подсоединяем к вакуумному насосу. Открываем шестигранником оба крана на внешнем блоке, чтобы воздух потом откачивался из всей системы (из внутреннего и внешнего блока и из трубок).

Запускаем насос и открываем ЛЕВЫЙ кран на манометре (против часовой стрелки).
Ждем несколько минут пока «откачается» воздух. Для небольших кондиционеров (до 2,7 кВт. мощности) и короткой «трассой» (до 5 метров), ждите от 8 до 10 минут. По окончании «откачки» воздуха перекрываем ЛЕВЫЙ кран манометра, и сразу после этого отключаем насос. Смотрим на показания манометров (стрелка должна стоять на месте «-1»).
Затем отсоединяем СРЕДНИЙ шланг манометра от насоса и подсоединяем его к баллону с фреоном. Открываем кран на баллоне, переворачиваем его и ставим на весы. Чтобы хладагент закачивался в жидком состоянии.

Открываем на несколько секунд ПРАВЫЙ кран манометра (около 3-5 секунд, пока не выйдет жидкий фреон). Чтобы выдавить воздух из манометров, чтобы он не попал потом в кондиционер. Наконец, переходим к закачке хладагента. Находим на шильдике кондиционера нужное количество фреона. Сбрасываем показания весов. Затем периодически приоткрываем ЛЕВЫЙ кран манометра и строго по весам контролируем количество фреона (поступившего в кондиционер). Когда нужный вес фреона заправлен, закрываем ЛЕВЫЙ кран манометра.
Далее закрываем кран на баллоне с фреоном. Стравливаем остатки фреона из манометра, открыв ПРАВЫЙ кран манометра.
Отсоединяем ЛЕВЫЙ шланг манометра от штуцера кондиционера

Внимание. здесь нужно быть СУПЕР аккуратным и ОЧЕНЬ БЫСТРО открутить шланг, чтобы и не обжечься фреоном (обязательно в перчатках)

Даже специалисты со стажем могут пострадать при этой операции.

Что ещё нужно знать:

В бытовых кондиционерах используется три типа фреона. Многокомпонентный фреон марки R410 пришел на смену R22 (озоноразрушающий). Затем появился фреон R32. Один из компонентов 32 и 410 фреонов более летуч. Если происходит их утечка, то изменяется состав хладагента. Чтобы обеспечить идеальный состав этих фреонов не исключается полная перезаправка. Тогда как устаревший R22 можно просто дозаправить.

В процессе работы с фреоном нужно соблюдать технику безопасности, неосторожные действия могут привести к серьезным ожогам. Если вы не уверены в своих силах, то не беритесь за это дело. Оставляйте ваши комментарии, если статья была полезна! Рекомендую посмотреть данное видео, где наглядно показан весь процесс заправки.
