Ремонт жк-телевизоров: можно ли отремонтировать разбитый экран своими руками? почему звук есть, а изображения нет? как починить подсветку самостоятельно?

Как правильно заменить

Процедура замены матрицы зависит от конкретной модели телевизора. Отличия в порядке разборки и установки нового элемента связаны с неодинаковой конструкцией устройств. В качестве крепежных элементов используются винты либо защелки. Разборка телевизора проводится с фронтальной или тыльной стороны.

При фронтальном доступе отжимают защелки, удерживающие облицовку телевизионной панели. После отсоединения защелок открывается доступ к матрице, прикрученной винтами к корпусу. Для демонтажа снимают крепежи на задней стенке, после чего устанавливают новый компонент и выполняют сборку в обратном порядке.

Поскольку на корпусе используются винты разной длины, стоит запомнить их расположение. Разобрав корпус, остается снять матрицы и поставить новый экран.

Сама процедура установки матрицы не составляет особой сложности, но при этом важно соблюдать последовательность действий. В частности, нужно выполнить следующие шаги:

После разборки корпуса видна матрица, на которой зафиксированы электронные платы и шлейфы. Компоненты отключают, предварительно сфотографировав их месторасположение.
Отсоединяют шлейфы вдоль периметра телевизора. В некоторых разновидностях устройств шлейфы скрыты под рамкой.
Сняв матрицу, ее кладут рядом с исправной и поочередно переносят модули и электронные платы. Сразу после переноса платы к ней подключают соответствующий шлейф.
Когда набор модулей подключен, корпус собирают и проверяют работоспособность дисплея.

Чтобы устройство правильно работало, может возникнуть потребность согласовать новую матрицу с модулями. Для этого нужно включить телевизор, зайти в настройки и запустить соответствующую функцию. Подробный процесс описан в прилагаемой к технике инструкции и может незначительно отличаться.

Как наладить подсветку

В первую очередь следует приступить разбору экрана. Для этого следует открутить болты на находящиеся по периметру корпуса. После снятия задней крышки пользователю станут видны основные платы ТВ устройства. Всего их три:

БП – блок питания. На нем же находится драйвер подсветки.
Плата main.
Плата управления.

Далее опытному пользователю требуется демонтировать платы

Во время этого процесса очень важно быть аккуратным и осторожным, так как одно резкое движения может повредить устройство телевизора, и стоимость его ремонта увеличится в несколько раз

Первым шагом нужно снять T-con, для чего сначала отсоединить шлейфы и выкрутить болты. При отсоединении шлейфа следует быть аккуратными, и сохранять его форму. Так как шлейф внутри имеет очень тонкие жилы, любой перегиб или закручивание может повредить проводную способность данной детали, что приведет ее в негодность.
Следующим шагом следует снять защитную конструкцию с дешифраторов. Она представляет собой металлический корпус прикрученный болтами. Пользователю необходимо аккуратно выкрутить болты и снять защиту.
Снять переднюю рамку ТВ устройства. Для того, чтобы сделать это, необходимо открутить болты по всему периметру и аккуратно отсоединить крепления.
Снять дешифраторы. Чтобы демонтировать данное устройство необходимо перевернуть телевизор, при этом аккуратно придерживая матрицу. Дешифраторы находятся на специальных резиновых креплениях. Их нужно снять. Не повредив крепления, иначе обратная сборка будет невозможна.
Снятие рассеивающей пленки. Она находится на специальных пластмассовых защелках, которые достаточно отщелкнуть, а после этого снять пленку.
Снять отражатель и стопорные клипсы.

Для того, чтобы обнаружить место неисправности необходимо подключить к каждой линейки светодиодов. Какая линия не загорится в той и находится неполадка. После того как неработающая линия была обнаружена, следует приступить к поиску неработающего светодиода. Обычно он один или их несколько. Для того, чтобы обнаружить их, пользователю следует подключать питания поочередно к каждой лампочке. После того, как были обнаружены неработающие диоды, их следует выпаять. Для этой операции следует использовать паяльный фен. После устранения нерабочей детали на ее место следует припаять новый светодиод.

После того как неисправность устранена, пользователю следует проверить работоспособность всей подсветки, и если, его все устраивает приступить к сборке. Собирать телевизор следует в обратном порядке, следовательно, сначала ставится отражатель, потом рассеивающая пленка, затем дешифратор, рама, защитная конструкция, T-con и сам корпус ТВ.

Почему может быть неисправен экран

Перед тем как начать починку надо определить, что именно послужило причиной неисправности.

Вот самые распространенные проблемы с экраном телевизора:

Невозможность включения экрана. Эта проблема характерна для любой модели телевизора. Если телевизор не включается, то отремонтировать его можно при помощи замены предохранителя.
Сгоревший предохранитель наиболее часто является причиной проблем с экраном. Главное подобрать правильную деталь. Причиной могут послужить кроме предохранителя блок питания, провода, мост и диоды.
Плохо подсвечивается картинка. Такая проблема часта для жидкокристаллических экранов. Здесь требуется ремонт подсветки, который можно сделать своими руками. Достаточно заменить диоды или непосредственно отрегулировать уровень подсветки.
Пропал звук. Что делать, если у телевизора нет звука знает каждый мастер. Здесь потребуется замена микросхемы или динамика.
Подсветка есть, а изображения не видно. При такой проблеме стоит проверить видеопроцессор и блок приема сигнала.

Распространенные неисправности

Для того чтобы выполнить самостоятельный ремонт ТВ-приемников, надо определить первопричину поломки. Для этого потребуются:

мультиметр – этот прибор необходим для определения параметров напряжения в контрольных участках измерения, номиналов конденсаторов и резисторов, а также прозвонки электроцепей;
усилитель – используется для выявления участка, где пропадает сигнал;
осциллограф – требуется для представления сигналов в нескольких точках функциональной схемы ТВ-устройства.

Наиболее распространённые причины неисправностей:

Приемник не запускается – причиной обычно является выход из строя блока питания, а также повреждения кабеля или поломка кнопки включения.
Не светится экран либо видеоряд выглядит размытым, едва заметным – это прямо указывает на проблемы со светодиодами подсветки, лампочками либо источниками их питания.
Телевизор хрипит либо звуковоспроизведение отсутствует вовсе – в данном случае скорее всего имеют место перебои в работе аудиоусилителя либо обвязки.
Экран ТВ-приемника светится, но изображение отсутствует – это указывает на перебои в работе тюнера, а также его цепей либо поломку видеокарты.

Еще одна распространенная причина поломки ТВ – механическое повреждение экрана. В данном случае заметить проблему можно невооружённым взглядом – на нее укажет разбитый монитор, трещины, битая матрица, светлые и темные пятна на экране.

Не исключено, что сгоревший компонент – лишь следствие замыкания, а его настоящая причина располагается совсем в другом месте.

Как выбрать новый экран

При необходимости заменить экран ЖК-телевизора новый компонент подбирают с учетом нескольких критериев

В частности, важно учесть:

Габариты экрана. Перед заменой матрицы измеряют длину и ширину заменяемой детали. В противном случае установка будет невозможной.
Качество передаваемого изображения. Производители предлагают большое количество матриц, которые отличаются количеством люминофоров. В зависимости от максимального разрешения экрана увеличивается качество картинки.
Стоимость. Как правило, новые экраны для телевизоров реализуются по завышенным ценам, поэтому починка не всегда целесообразна.

От чего зависит цена?

Отремонтировать подсветку на телевизоре LG обходится в разную сумму денег. При формировании цены сервисные компании учитывают следующее:

Диагональ телевизионного устройства.
Модель техники.
Наличие гарантийного листа.
Количество вышедших из строя светодиодов.
Сложность работы.
Диагональ экрана.
Стоимость диагностики.
Год выпуска телевизора и его общее состояние.
Цена запчастей, комплектующих.
Необходимость выезда специалиста на дом.
Квалификационный уровень телемастера, его опыт.
Срочность заказа.
Престижность сервисного телецентра, используемая им ценовая политика.

Чем больше светодиодов перегорело, тем дороже будет отремонтировать телевизор LG. Сложность работы, выезд мастера на дом, срочность повышают стоимость. Престижные сервисные центры предлагают более высокий прейскурант на свои услуги, чем малоизвестные компании.

Из чего состоит экран

Основная составляющая – матрица. В ней находится огромное количество частиц, которые наполнены ксеноном и неоном. Матрица по периметру обрамлена полупроводниками. Люминофоры начинают светиться, когда создается УФ – свечение, создаваемое электрическим током, который проходит через среду газа. Этот процесс приводит заставляет ячейку светиться нужным цветом. Все вместе десятки сотен ячеек создают изображение, которую показывает телевизор.

Вся конструкция экрана располагается в маленьком пространстве между двух плоскостей, которые выполняются из прочного стекла. Чтобы понять, разбит экран жк, нужно понимать, как произошла поломка.

Предостережение повреждения

Невозможно поспорить, что профилактика — это самая лучшая защита. Производители создали уже множество способов защиты. Один из них — это акриловый защитный экран. Преимущество его в том, что в отличие от самих экранов телевизоров, их можно подвергать намоканию водой, царапать или даже легким ударам.

Так что, если вы хотите защитить свой плазменный телевизор от повреждений, а тем более, если стоимость техники достаточно высока, советуем приобрести такой вариант защиты

Очень полезен и необходим акриловый защитный экран в доме с детьми, ведь одно неосторожное движение может привести к большим убыткам

Распространенные неисправности телевизоров

Современные ЖК телевизоры стали более компактными, и их починку проводить стало намного легче. Конечно, бывают поломки, которые сложно обнаружить без специального диагностического оборудования. Но чаще всего встречаются неисправности, которые можно обнаружить даже визуально, например, вздувшиеся конденсаторы. При такой поломке достаточно выпаять их и заменить на новые с такими же параметрами.

Все телеприемники одинаковы по своему устройству и состоят из блока питания (БП), материнской платы и модуля подсветки LCD (используются лампы) или ЛЕД (используются светодиоды). Материнку самостоятельно чинить не стоит, а БП и лампы подсветки экрана – вполне возможно.

Не получается включить или выключить телевизор

Если телевизор не получается включить совсем, то, скорее всего, причину проблемы нужно искать в блоке питания. Если в сети часто происходят перепады напряжения, то он просто мог перегореть. Также из-за этого может происходить самопроизвольное выключение устройства. Если модель оснащена специальной защитой, то при скачках напряжения она будет срабатывать и отключать технику.

Если же есть четкая уверенность, что с напряжением проблем нет, то причина может быть в появлении микротрещин на материнской плате.

Читайте подробнее, почему телевизор не включается.

Плохое качество звука

Если качество звука неожиданно резко упало, то связано это с неисправностью динамиков. Необходимо провести диагностику и проверить правильность их подключения. Все контакты должны находиться в хорошем состоянии. Если при осмотре никаких проблем не выявлено, то нужно детально изучить функционирование радиоканалов.

Отсутствующее изображение или его плохое качество

Одна из самых распространенных проблем. Заключается в том, что пользователь слышит звук работающего телевизора, но изображение отсутствует. В таком случае необходимо обратиться к помощи специалистов по ремонту. Возможных причин у данной неисправности может быть много и профессионал способен быстро определить ее. Чаще всего это будет одна из следующих поломок.

Есть звук, но отсутствует изображение – поломка видеоусилителя или матрицы.
Нет «картинки», звук есть, но периодически пропадает. В данном случае проблема, скорее всего, связана с разверткой.
Звук есть, а экран просто светится. Самое простое, что может быть – помехи тюнера. В худшем случае сломался видеопроцессор.
Звук и изображение есть, но картинка растянута не на весь экран. Это свидетельствует о том, что возникла поломка модуля кадровой развертки матрицы. Это происходит при частых скачках напряжения в сети, либо из-за неисправного блока питания.
Звук и изображение есть, но на экране появляется узкая полоса. Если она вертикальная, то это свидетельствует о вероятной поломке трансформатора срочной развертки. Горизонтальная полоса говорит о проблеме в самой кадровой развертке.
Звук есть. Изображение есть, но стало одноцветным. В таком случае нужно рассматривать в качестве причины поломку видеопроцессора или видеоусилителя.

Неисправность матрицы

Неисправность матрицы является одной из самых сложных проблем. Дело в том, что починить ее не получится, поэтому придется производить замену. Матрица является элементом, на котором выполняется построение изображения. Сломаться она может по следующим причинам:

телевизор роняли, или по экрану чем-то ударили;
контакты матрицы подверглись воздействию жидкости;
элемент оказался бракованным;
матрица долго эксплуатировалась и износилась за это время.

О том, что матрица повреждена, могут свидетельствовать следующие признаки:

на экране появляются полосы разного цвета;
черные круги на «картинке»;
изображение подвисает или полностью исчезает.

Проблема с разверткой

Определить, что проблема связана с неисправностями кадровой развертки, можно по следующим факторам:

изображение уменьшилось или сместилось в сторону;
нарушилась центровка или появились линии;
кадровая развертка отсутствует полностью – на экране вместо изображения находится только белая светящаяся полоса.

В данной ситуации причиной неисправности является блок генератора кадровой развертки. В нем находится много электронных элементов. Поэтому необходимо вызвать специалиста, которой сможет точно определить, какой из них необходимо заменить, и выполнит ремонт.

Что делать? Pазбита матрица телевизора, на ней трещины и др. повреждения. Ремонт телевизоров.

У современных ЖК LED телевизоров множество отличий от своих предшественников, которые были наделены электронно-лучевой трубкой (кинескопом). В первую очередь это экран, который стал более тонким, хрупким, а соответственно более уязвимым. Одно неверное движение, удар, сотрясение, сильная вибрация, или того хуже, падение, навсегда выведет матрицу из строя. В данном случае имеется два выхода из сложившейся ситуации, выполнить ремонт телевизоров, который будет заключаться в замене матрицы или приобрести новый телевизор. Как показывает практика, стоимость замены как правило, составляет до половины цены нового телевизора такой же модели. Отсюда вывод — ремонт ЖК телевизора в городе Киеве по замене гораздо выгоднее покупки нового. Первым признаком того, что экран безнадежно испорчен, является появление на нем трещин, сколов, разноцветных полос, как вертикальных, так и горизонтальных, а также других механических повреждений. Что же такое матрица в современном телевизоре? Экран ЖК телевизора представляет собой стеклянную поверхность с огромным количеством (миллионами) пикселей, которые под воздействием внешних сигналов способны менять цвет и яркость. Именно из этих маленьких точек (пикселей) формируется изображение. Каждый пиксель управляется специальной микросхемой – драйвером, который располагается на гибком шлейфе, впаянном в само стекло ЖК панели. Матрица телевизора является максимально чувствительным элементом, которому нужен регулярный специальный уход. Не избежать ремонта телевизоров, если помыть матрицу водой, которая может затечь во внутрь и натворить проблем. Такой ремонт телевизора, как замена матрицы, будь то модель Sony, LG, Samsung или др., отличается незначительно. Отличия кроются в конструкции непосредственно самого телевизора, что сказывается на порядке его разборки. Крепления могут быть стандартными – на винтах, или, что менее удобно – на защелках, которые сложнее обнаружить и легко сломать. Разборка телевизора может быть доступна с фронтальной или с тыльной стороны. Со всеми этими нюансами знакомы телемастера сервисных центров, поэтому выполнять самостоятельно ремонт телевизоров, связанных с заменой матрицы, крайне не рекомендуется. Это еще связано и с тем, что даже если предположить, что вам удалось купить подходящую новую панель, не факт, что она не сломается у вас во время замены. Чтобы телевизор начал правильно работать, после замены необходимо будет выполнить согласование новой детали со всеми модулями, что сделать, не имея опыта в данной сфере, достаточно тяжело.

Основные причины неисправности подсветки матрицы

Некорректная работа модуля подсветки (преобразователя). Проверить его можно подключив к заведомо исправной матрице;
Выгорание лампы матрицы. В случае ее полной неработоспособности легко заменяется в условиях сервиса. Причиной поломки может стать скачок напряжения или изначально некачественная деталь;
Повреждение лампы матрицы. Происходит вследствие неаккуратного обращения с телевизором при случайном ударе или других физических воздействий. В этом случае обязательно обратитесь в ремонт телевизоров, чтобы заменить неисправный инвертор.
Затемнение экрана и другие искажения изображения. Это тоже свидетельствует о неисправности матрицы.

Поломки и ремонт телевизора LG своими руками

Компания LG считается одним из наиболее популярных производителей бытовой техники. Производитель все время совершенствует производство бытовой техники, внедряя новейшие технологии, что позволяет добиваться исключительного качества приборов.

Чтобы определить, как выполнить ремонт LG телевизоров и других моделей, изначально нужно установить причину поломки

В основном к поломкам телевизоров ЛДЖИ приводят такие факторы как:

Попадание внутрь техники посторонних предметов;
Засорение;
Некачественное обслуживание и неправильная эксплуатация.

Прежде чем начать ремонт ЛСД телевизора нужно подготовить соответствующие инструменты и проверить устройство на наличие неисправностей. Затем нужно снять заднюю крышку прибора и найти инструкцию, где будет написано по-русски, чтобы можно было изучить конфигурацию. Изначально осматривается телевизионный приемник, а также проверяется надежность подключения всех кабелей. После проверки соединений нужно тщательно осмотреть кабельное оборудование, ведь именно оно может быть основной причиной поломки.

Зачастую ЛСИДИ телевизоры не работают из-за поломки блока питания. По этой же причине может часто выходить из строя компьютер. Поломка в основном случается в результате чрезмерного накопления пыли внутри прибора. Во время ремонта старого ЭЛТ телевизора, нужно осмотреть цокольный элемент кинескопа. Обязательно должны светиться все нити. Если приходится ремонтировать электронные приборы в первый раз, то изначально составляется схемотехника.

Можно ли отремонтировать

Телевизоры с ЖК-экраном получили большое распространение и установлены во множестве квартир. Популярность устройств обусловлена высококачественным изображением, которое подходит для просмотра современного контента. Задаваясь вопросом о том, можно ли отремонтировать ЖК-дисплей, нужно провести диагностику и разобраться в нюансах работы телевизора.

Главным компонентом экрана является матрица, содержащая большое количество частиц, наполненных смесью ксенона и неона. Вдоль периметра матрицы размещены полупроводники. Во время работы устройства через газовую среду проходит электричество и образует ультрафиолет, подсвечивающий люминофоры. За счет данного процесса отдельные ячейки подсвечиваются разными цветами.

При диагностике экрана телевизора нужно определить тип поломки. Наиболее распространенными поломками являются следующие:

образование сильных дефектов, спровоцированное внешним механическим воздействием;
нарушение передаваемого изображения из-за попадания жидкости;
возникновение царапин и микротрещин на поверхности дисплея.

Если экран сильно поврежден и нарушена целостность матрицы, газовая смесь начнет выходить, и отремонтировать устройство будет невозможно. Единственным выходом в данной ситуации является приобретение и замена матрицы. Поскольку стоимость новой матрицы высокая и сопоставима с расценками на телевизоры, стоит сразу рассмотреть вариант покупки нового устройства.

Маленькие царапины, которые не влияют на состояние матрицы, возможно устранить самостоятельно. Для этого поверхность протирают слабоконцентрированным раствором этилового спирта либо специальным средством, предназначенным для жидкокристаллических мониторов.

Ремонт блока питания

Как уже говорилось, конструкция и принцип работы ЛЕД и LCD телевизоров, независимо от фирмы производителя, одинаковые. Конечно, есть кое-какие различия, но они не играют существенной роли при диагностике неисправностей. Часто при проблеме с БП жидкокристаллический телик не включается вообще, при этом нет индикации, либо включается на некоторое время, и самопроизвольно отключается. На примере рассмотрен ремонт блока питания LCD аппарата DAEWOO (можно применить и к плазме), который мало чем отличается от ремонта телевизора LG, а также Тошиба, Сони, Рубин, Горизонт и им подобных моделей.

Первым делом, перед тем, как отремонтировать телевизор, требуется снять заднюю панель аппарата с помощью отвертки, открутив винты

В некоторых моделях для крепления задней стенки могут быть установлены защелки, с которыми нужно обращаться осторожно, чтобы не сломать их.
Сняв крышку, вы увидите слева блок питания, состоящий из нескольких модулей, а справа — материнскую плату.

На плате БП видно 3 трансформатора: нижний – это дроссель сетевого выпрямителя, верхний слева (большой) питает инвертор, и справа находится трансформатор блока питания дежурного режима. Начать проверку нужно именно с него, так как он включает дежурный режим телеприемника.

Дежурный трансформатор при включении аппарата в сеть должен выдавать напряжение 5 В

Для того, чтобы правильно найти провод, на котором нужно замерять напряжение, можно воспользоваться схемой, а можно посмотреть маркировку на корпусе. В данном случае, напротив нужного контакта написано – 5 В.

Сначала проводится измерение на обрыв цепи, подсоединив один щуп к найденному контакту, а другой к катоду диода, стоящего на радиаторе. В данном случае обрыва нет.

Далее один щуп тестера можно прикрепить на корпус аппарата, другой на выбранный прежде контакт, и замерить напряжение, предварительно включив телик в сеть. В данном случае прибор показывает 1,5 В, вместо требуемых 5 В. Такие показания трансформатора говорят о том, что он работает, но не на полную силу. Причиной может быть высохший конденсатор, находящийся ниже, или вздутый – выше трансформатора.
Чтобы выпаять пришедшие в негодность детали, необходимо снять плату БП. Для этого сначала отсоедините все провода и шлейф матрицы, идущие от инвертора и системной платы. Чтобы в дальнейшем, после ремонта блока питания, не запутаться, куда что подключается, можно пред отключением проводов и шлейфов сфотографировать их.
Теперь можно снять весь блок питания ЖК телевизора, открутив 4 винта
После его снятия очень важно разрядить все конденсаторы, чтобы избежать удара током.

Выпаиваем дефектные конденсаторы и меняем их на новые, соблюдая полярность.
Сборка аппарата происходит в обратном порядке: плата прикручивается на место, подключаются все разъемы и шлейфы, закрывается задняя панель агрегата.
Снова замеряем напряжение на трансформаторе блока питания телевизора (аппарат должен включиться) и видим, что оно стало 5v. Развернув отремонтированный телеприемник, вы увидите, что он работает.

Как видно из обзора, представленного выше, ремонт своими руками блоков питания телевизоров не такая уж непосильная задача. Следуя этому описанию, можно проводить и ремонт плазменных телевизоров.

Инструкция по замене экрана телевизора

Процедура замены экрана телевизора зависит от того, какую необходимо чинить модель. Отличия могут быть в порядке разборки конструкции и способа установки новой детали – матрицы, комплектующих или целого экрана.

В качестве крепежных элементов в большинстве моделей предусмотрены защелки или винты, поэтому демонтировать крышку телевизора не составит труда. Разборка конструкции проводится с любой стороны.

Фронтальной. В этом случае необходимо выполнить отжим защелок, которые отвечают за крепление облицовки телевизионной панели. Только так можно будет получить доступ к матрице и другим комплектующим экрана, которым может потребоваться замена. Для демонтажа матрицы необходимо открутить винты крепления – они расположены на задней стенке конструкции. Затем останется только заменить элемент или деталь и выполнить обратную сборку телевизора.

Сама процедура по замене матрицы экрана в случае поломки не представляет ничего сложного

Важно соблюдать порядок действий и обращать внимание на следующие шаги

Когда будет разобран корпус, появится доступ к матрице. Можно будет увидеть, что на ней зафиксированы электронные платы и шлейфы, которые отвечают за подачу сигнала на экран устройства. Эти компоненты нужно отключить и демонтировать, предварительно сфотографировав или отметив их местоположение.
Отсоединение шлейфов следует выполнять вдоль периметра устройства. Стоит отметить, что в некоторых моделях шлейфы спрятаны под рамкой, что также нужно учитывать.
После снятия матрицы ее необходимо положить рядом с исправным элементом, на который следует постепенно переносить модули и электронные платы. Как только будет перенесена плата, к новой матрице можно подключить шлейф.

Новую матрицу устанавливают на место разбитой, затем собирают корпус телевизора и проверяют работоспособность дисплея.

Для этого придется посетить специализированный магазин и купить расходные материалы, предварительно уточнив модель оборудования.

Чтобы телевизор работал правильно и прослужил долго, необходимо согласовать новую матрицу с установленными модулями. Процедура проводится при включенном устройстве. Для согласования потребуется:

зайти в настройки;
запустить соответствующую функцию;
следовать правилам подключения драйверов.

Стоит отметить, что в зависимости от модели телевизора набор и последовательность действий могут быть разными, поэтому рекомендуется читать руководство по эксплуатации.

В этом случае рекомендуется обратиться за помощью к профессионалам.

Далее смотрите видео с мастер-классом по ремонту экрана телевизора.

Как менять диоды

Если посчастливилось купить готовые линейки от производителя — задача решается просто: они устанавливаются на место старых целиком. Даже без проверки отдельных диодов. Есть и более сложный путь. Найдя сгоревшие диоды, их вырезают вместе с участком подложки с проводниками. На это место помещают такую же деталь, получаемую из новой линейки. Все, что останется — восстановить дорожки, то есть подпаять в разрыв пару коротких проводников.

Но если в руках только набор б/у диодов или комплект с Алиэкспресс, придется повозиться.

Как снять линзу

Главное, не повредить ножки линзы. Так ее проще будет устанавливать на место. Операция проводится очень аккуратно. На фене устанавливается температура 100-120 градусов, выхлоп направляется на ленту подложки снизу. Расстояние подбирается эмпирически, обычно около 10 см. Под линзу помещают тонкую полоску пластика и легонько пытаются, как рычагом, ее поднять. Как только фен расправит клей, деталь отделится от подложки. В ходе работы рекомендуется записывать, откуда что снимается, чтобы затем сделать обратную правильную установку.

Как снять диод

Диоды также прогреваются феном. Температуру воздуха при этом устанавливают на уровне 320-350 градусов. Понять, что диод отделился, можно по расплавлению припоя по его краям. Деталь снимают пинцетом.

Как готовить посадочную площадку

После снятия старого диода, под новый готовят место. То есть удаляют лишнее олово на проводящих площадках, избавляются от потекшего флюса, все вычищают. Затем контактные точки лудят.

Как установить новый диод

Новый диод очень аккуратно пинцетом устанавливают на подготовленную площадку. Не смещая деталь и не перемещая ленту подложки, последнюю греют снизу феном. Как только будет видно расплав олова, поступление тепла прекращают. После остывания металла на контактных площадках диод готов к работе.

Возвращаем линзы на места

До окончания монтажа осталась одна операция. Делать ее нужно быстро. Возврат линз на свои места производится по записанной карте демонтажа. На ножки детали наносят суперклей. Желательно использовать гель, так как он медленнее застывает. Ножки помещают в те же точки, при этом следят, чтобы оптическая ось линзы прошла через центр полупроводникового кристалла.

Для этого подсветку подключают к драйверу и кладут сверху пластину светорассеивающего фильтра. Если она равномерно освещена, ничего делать не нужно. А вот в случае обнаружения дефектов линзу в месте их находки можно немного сдвинуть в правильную позицию.

А это отремонтированный вид собранной и готовой к дальнейшей эксплуатации панели подсветки:

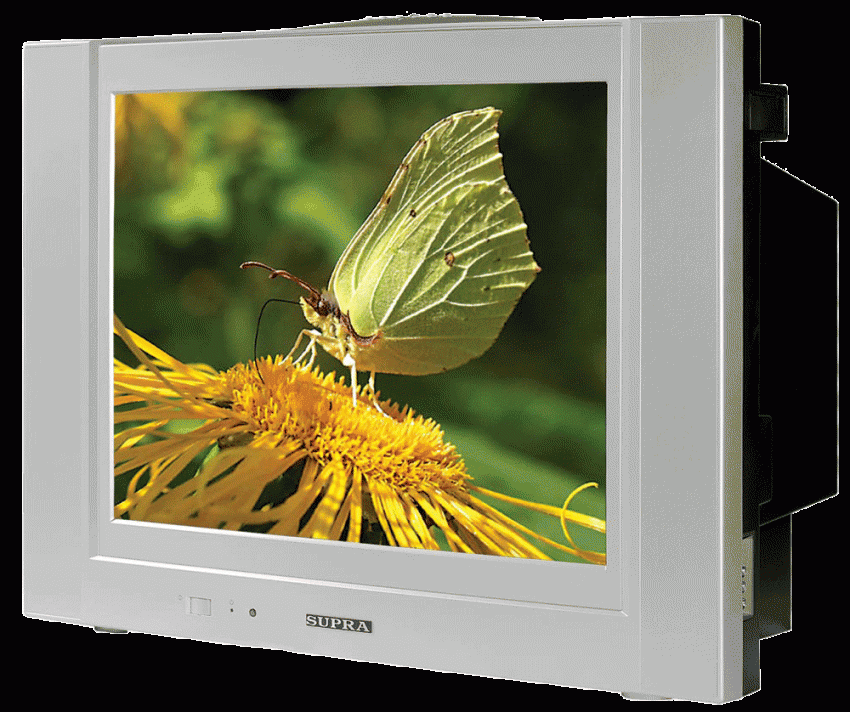

Ремонт телевизоров с электронно-лучевой трубкой

Процент моделей с электронно-лучевой трубкой велик. Логично с них начинать рассматривать, как отремонтировать телевизор, потому что импульсные блоки питания считаются составной частью любой аппаратуры. Жидкие кристаллы, OLED (органические диоды), плазма. Микросхемы развертки эксплуатируют схожие принципы. Способ построения изображения отличается, однако элементная база схожая. Следовательно, ремонт телевизоров своими руками двигается проторенными дорожками.

Аппаратура содержит предохранители. Откроем секрет: случись форс-мажорная ситуация (удар молнии, скачок напряжения, падение аппаратуры) – ломаться должна защита. Практически конец настигает микросхемы. С предохранителя начинайте. Разумеется, если аппаратура лишена признаков жизни. В нормальном режиме ток через предохранитель нулевой, спецы ремонта придумали использовать факт, поставить на службу. Сгоревшая деталь вынимается, к клеммам присоединяется лампочка 100 ватт. Сопротивление сравнительно велико, послужит хорошим ограничителем тока, электрическая схема помедлит выгорать дальше.

В нормальном режиме лампочка моргнет, потом потухнет после включения телевизора. Причем аппарат с такой добавкой работает слегка неправильно. Присутствуют две детали, которые часто горят у телевизоров с электронно-лучевой трубкой:

Диодный мост выпрямляет ток. При резком увеличении потребления одна ветвь сгорает. Обычно два диода выходят из строя. Определить годные можно прозвонкой. Ток диодов проходит одним направлением, в другом вентили заперты. Схемный треугольник указывает, куда ток проходит. По представлениям схемотехники ток всегда течет от плюса к минусу. Соответственно, ставьте электроды, начиная прозвонку.
Второй любопытной деталью назовем позистор, работающий на индуктивную петлю, в задачу которой входит снятие потенциала с электронно-лучевой трубки. В противном случае на экране появляется характерная радуга из-за нарушения движения электронов. Может сгореть терморезистор, либо петля. Проверить цепь просто. Потребуется отключить, затем врубить питание. Если лампочка, которая раньше горела, теперь погасла, проблема в цепи снятия потенциала. Можно протестировать аппарат, какое-то время сможет работать нормально без петли.

Как понять вышел ли из строя позистор либо петля сгорела? Во-первых, измерить сопротивление. У позистора четыре входа. Два образуют цепь подогрева, два – снимают потенциал. Между первой парой сопротивление будет 300 – 600 Ом, между второй – единицы омов. Если отключить выходы, идущие на петлю размагничивания электронно-лучевой трубки, исключим участок из работы. Методика проверки простая. Если с петлей лампа горит, а без – нет, то придется искать новый шнурок. Визуально – толстый провод, охватывающий электронно-лучевую трубку по периметру. Чтобы с точностью 100% проверить позистор, потрудитесь выпаять. Включив питание, отслеживайте действия лампочки.

Что еще сгорит? В блоке питания при входе конденсатор большой емкости, рядом – силовой транзистор. Обе детали прозваниваются. У транзистора пробивается переход исток-сток, хотя возможны другие варианты. Если замечено, что половина диодного моста сгорела, говорит красноречиво: предохранитель потерпел неудачу. Вид поломки телевизора свидетельствует: внутри еще неисправность. А вот она уже привела к выходу из строя одной ветви диодного моста. Диагностику проводите, пока лампа вообще откажется загораться. Ключевым признаком правильно работающего телевизора является характерный гул, свидетельствующий: включилась строчная развертка.

Менее значимые неполадки

Также проблемы с ЖК монитором могут возникнуть из-за следующих поломок:

Антенна и ресивер – в этом случае экран полностью исправен, проблемы в дополнительном оборудовании. В некоторых случаях нужно просто плотнее, закрепить контакт или перенастроить антенну, и помехи и неполадки устранятся.
Охладительная система – частая проблема жк мониторов, устраняется с помощью специалистов, но также возможен и ремонт своими руками.
Видеопроцессор – если из строя вышел видеопроцессор, то на экране появляются полосы. Перед ремонтом обычно проводится диагностика при помощи специального оборудования.

Самостоятельная замена треснувшего дисплея

Если вы решили устранить проблему самостоятельно, воспользуйтесь общими рекомендациями. Предварительно прочтите инструкцию по установке устройства. Итак, как провести замену:

Отключите телевизор от питания, снимите все кабеля с внешней стороны;
поместите устройство на мягкую и ровную поверхность;
открутите винты;
демонтируйте рамку на поврежденном экране;
устраните кабели и провода изнутри, снимите экран;
монтируйте новую панель и выполните подключение кабелей и проводов. Включите питание.

Как видите, сделать все своими руками несложно. Главное, чтобы смена экрана не обошлась вам дороже покупки новой плазмы.

Профилактические меры

Вот к вам приехал домой отремонтированный телевизор, но дети, животные или неуклюжий член семьи все еще способны разбить экран? Нужно что-то срочно предпринимать.

Для таких телевизоров выпускают специальные защитные экраны из акрила. Такие поверхности не боятся воды, царапин, а дети смогут кидать свои игрушки в экран, не заставляя брать родителей кредит на новый девайс. К тому же, такая защита спасает от пыли, которая, между прочим, тоже является старым заклятым врагом телевизоров. Поэтому покупка “аксессуара” является самой востребованной. Если вы будете оберегать свою технику, то еще долго сможете смотреть футбол, фильмы или мультфильмы.

Также есть еще одна профилактическая мера ухода за ТВ. Для этого понадобится приобрести кронштейн. Использование кронштейна позволяет провести установку плазмы прямо под потолком. Такие меры помогут избежать случайных “толканий спиной” или последствий детских активных игр на дому. Правда, кронштейн обойдется немного дороже, а его установка — это уже совсем отдельная тема.
